Jabo Wood Products AB ref till ritningsnummer 1146 sida 1(2)

Transkript

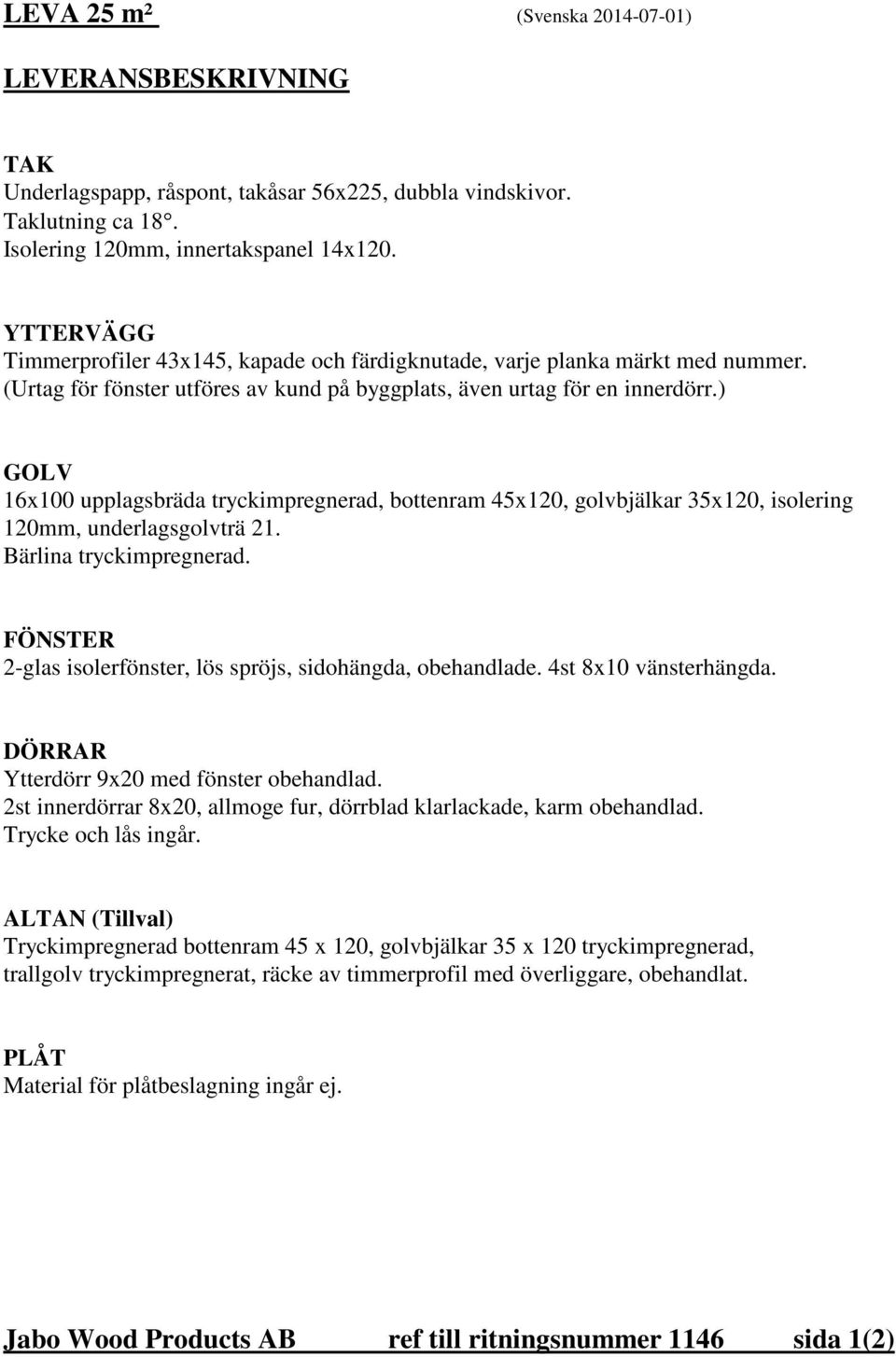

1 LEVA 25 m² (Svenska ) LEVERANSBESKRIVNING TAK Underlagspapp, råspont, takåsar 56x225, dubbla vindskivor. Taklutning ca 18. Isolering 120mm, innertakspanel 14x120. YTTERVÄGG Timmerprofiler 43x145, kapade och färdigknutade, varje planka märkt med nummer. (Urtag för fönster utföres av kund på byggplats, även urtag för en innerdörr.) GOLV 16x100 upplagsbräda tryckimpregnerad, bottenram 45x120, golvbjälkar 35x120, isolering 120mm, underlagsgolvträ 21. Bärlina tryckimpregnerad. FÖNSTER 2-glas isolerfönster, lös spröjs, sidohängda, obehandlade. 4st 8x10 vänsterhängda. DÖRRAR Ytterdörr 9x20 med fönster obehandlad. 2st innerdörrar 8x20, allmoge fur, dörrblad klarlackade, karm obehandlad. Trycke och lås ingår. ALTAN (Tillval) Tryckimpregnerad bottenram 45 x 120, golvbjälkar 35 x 120 tryckimpregnerad, trallgolv tryckimpregnerat, räcke av timmerprofil med överliggare, obehandlat. PLÅT Material för plåtbeslagning ingår ej. Jabo Wood Products AB ref till ritningsnummer 1146 sida 1(2)

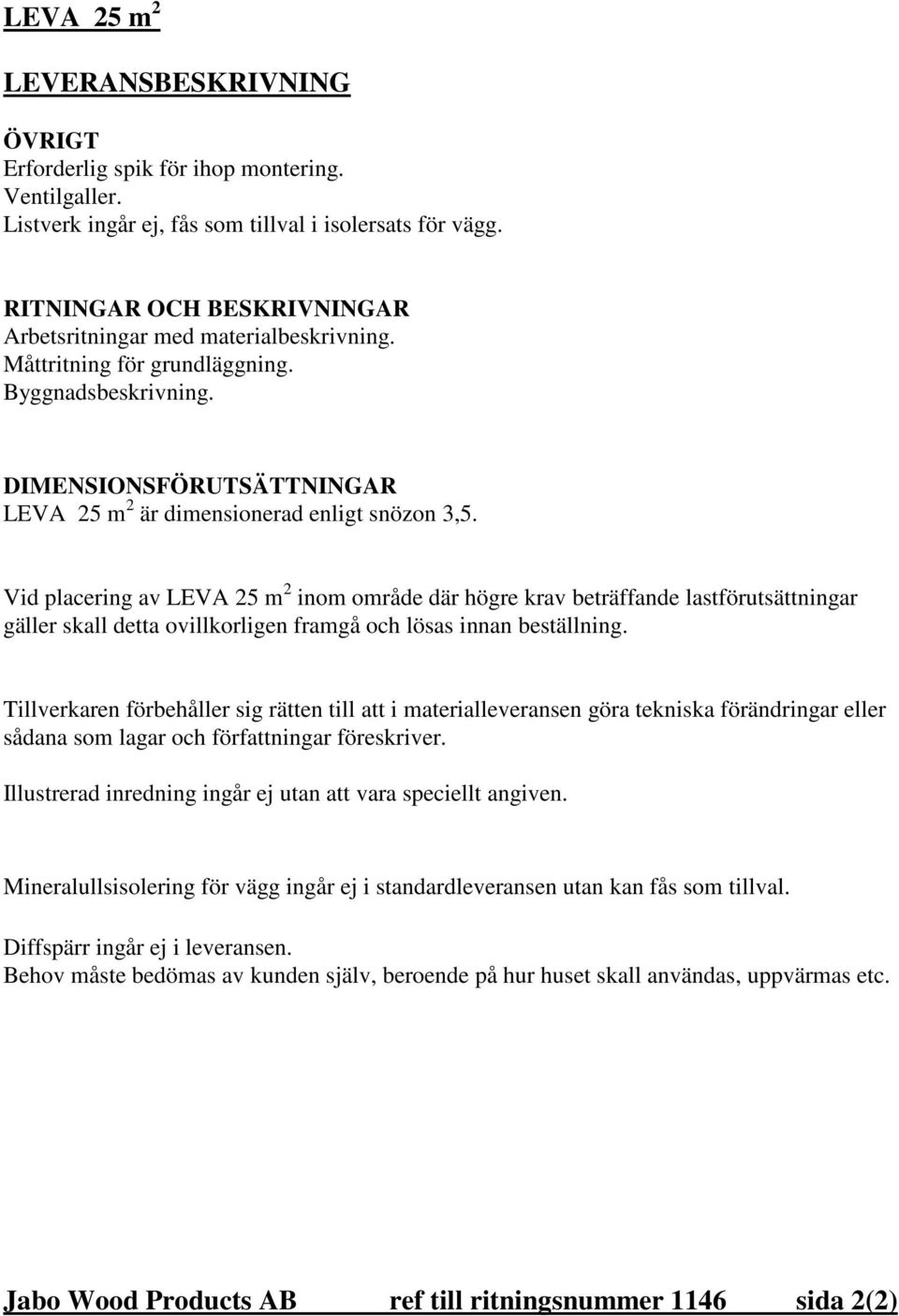

2 LEVA 25 m 2 LEVERANSBESKRIVNING ÖVRIGT Erforderlig spik för ihop montering. Ventilgaller. Listverk ingår ej, fås som tillval i isolersats för vägg. RITNINGAR OCH BESKRIVNINGAR Arbetsritningar med materialbeskrivning. Måttritning för grundläggning. Byggnadsbeskrivning. DIMENSIONSFÖRUTSÄTTNINGAR LEVA 25 m 2 är dimensionerad enligt snözon 3,5. Vid placering av LEVA 25 m 2 inom område där högre krav beträffande lastförutsättningar gäller skall detta ovillkorligen framgå och lösas innan beställning. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Illustrerad inredning ingår ej utan att vara speciellt angiven. Mineralullsisolering för vägg ingår ej i standardleveransen utan kan fås som tillval. Diffspärr ingår ej i leveransen. Behov måste bedömas av kunden själv, beroende på hur huset skall användas, uppvärmas etc. Jabo Wood Products AB ref till ritningsnummer 1146 sida 2(2)

3 Svenska av 2 JABO LEVA 25m² DEL 1 MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats 2 Blockpanel nr. 301 BP x77, X 19 Blockpanel nr. 326 BP x X 1 Blockpanel nr. 337 urjackad för dörr A-vägg BP x X 1 Blockpanel nr. 342 urjackad för dörr E-vägg BP x X 15 Blockpanel nr. 306 BP x X 15 Blockpanel nr. 339 BP x X 15 Blockpanel nr. 338 BP x X 34 Blockpanel nr. 334 BP x X 15 Blockpanel nr. 302 BP x X 2 Blockpanel nr. 63 BP x77,5 180 X 3 bnt Blockpanel gavelspetsar A-E-C GS015 43x X 4 Monteringsklossar MK002 43x145 2 Bottenram, höger, jackad BR047 45x X 2 Bottenram, vänster, jackad BR048 45x X 2 Bottenram BR049 45x X 9 Bjälkar BL x X 2 Bärlina BL047 47x X Stödregel till insida bjälklag mellanvägg SR x70 10m X Upplagsbräda för blindbotten, T-imp. IT011 16x100 75m X 38 Blindbottenboard, 3,2mm SM x1220 X X VÄND! Jabo Wood Products AB

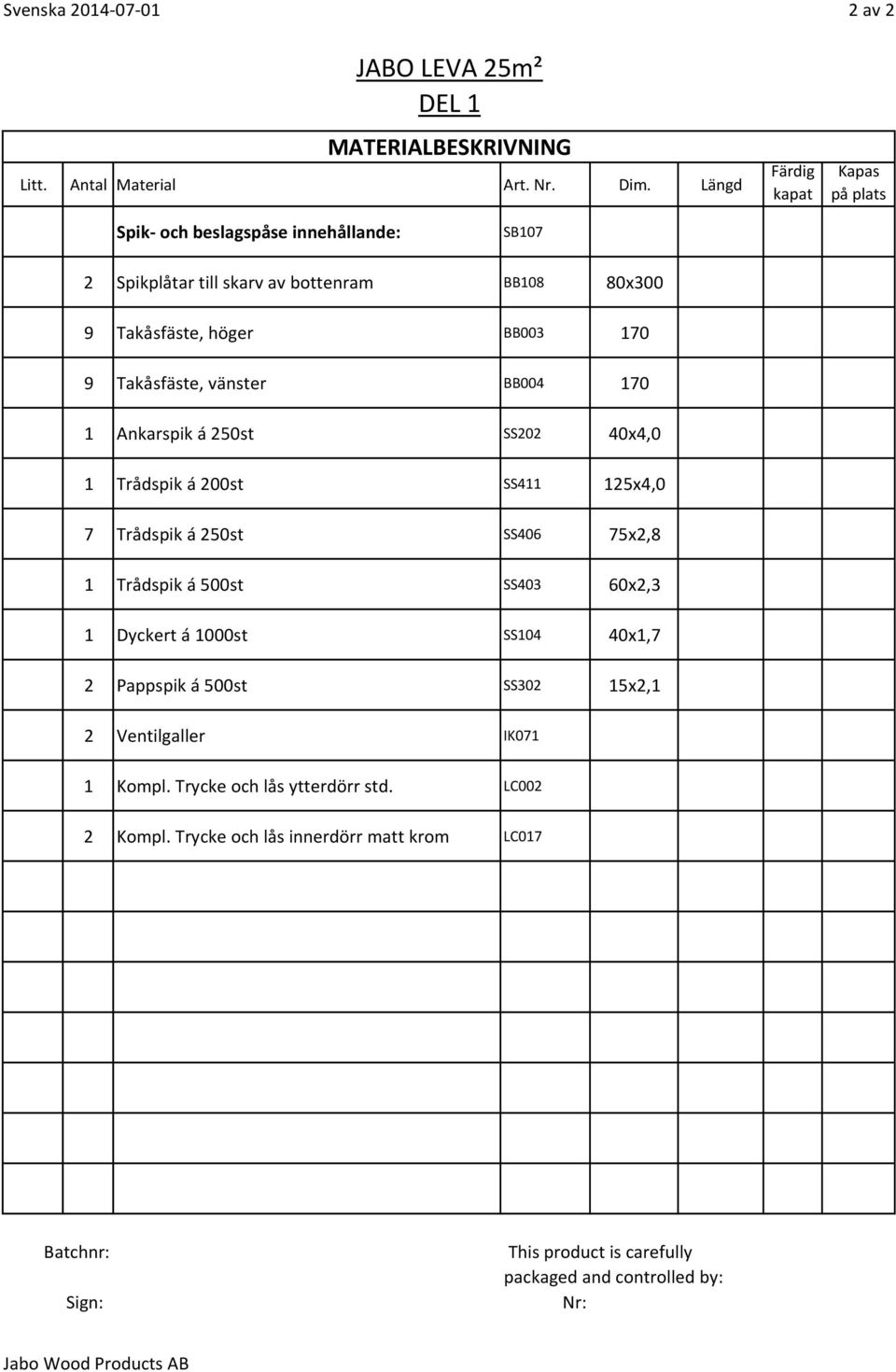

4 Svenska av 2 JABO LEVA 25m² DEL 1 MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats Spik- och beslagspåse innehållande: SB107 2 Spikplåtar till skarv av bottenram BB108 80x300 9 Takåsfäste, höger BB Takåsfäste, vänster BB Ankarspik á 250st SS202 40x4,0 1 Trådspik á 200st SS x4,0 7 Trådspik á 250st SS406 75x2,8 1 Trådspik á 500st SS403 60x2,3 1 Dyckert á 1000st SS104 40x1,7 2 Pappspik á 500st SS302 15x2,1 2 Ventilgaller IK071 1 Kompl. Trycke och lås ytterdörr std. LC002 2 Kompl. Trycke och lås innerdörr matt krom LC017 Batchnr: Sign: This product is carefully packaged and controlled by: Nr: Jabo Wood Products AB

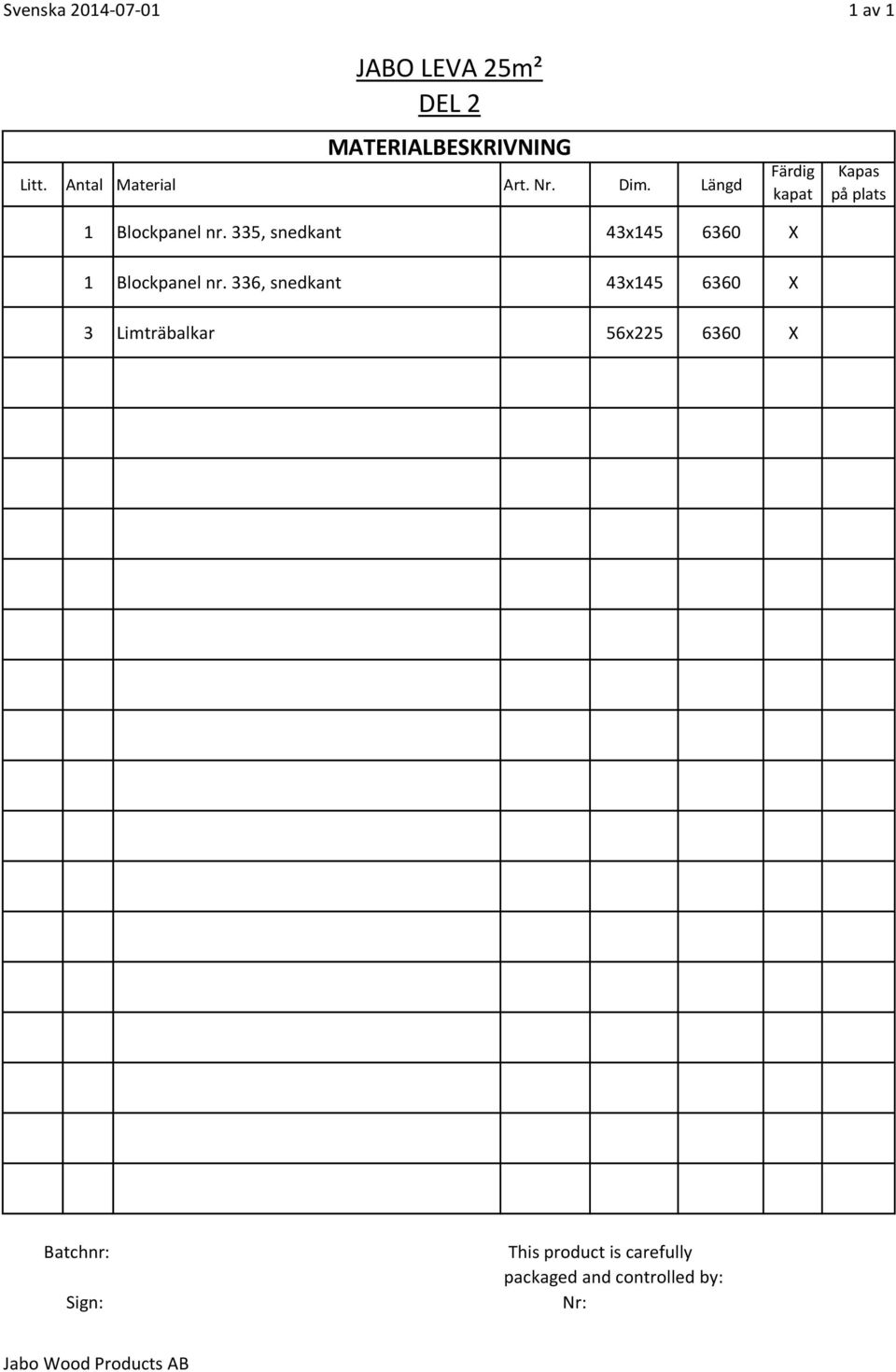

5 Svenska av 1 JABO LEVA 25m² DEL 2 MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats 1 Blockpanel nr. 335, snedkant 43x X 1 Blockpanel nr. 336, snedkant 43x X 3 Limträbalkar 56x X Batchnr: Sign: This product is carefully packaged and controlled by: Nr: Jabo Wood Products AB

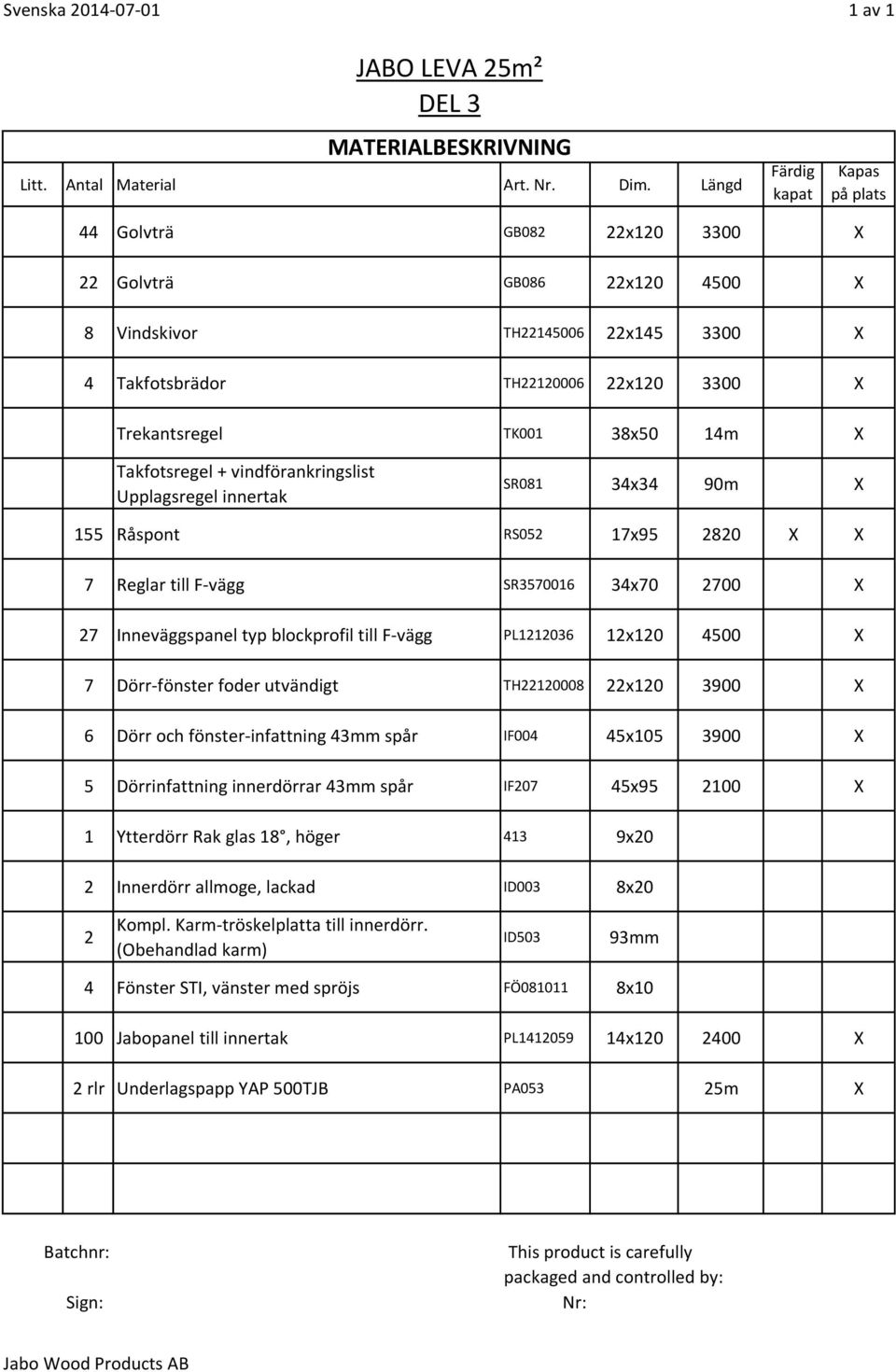

6 Svenska av 1 JABO LEVA 25m² DEL 3 MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats 44 Golvträ GB082 22x X 22 Golvträ GB086 22x X 8 Vindskivor TH x X 4 Takfotsbrädor TH x X Trekantsregel TK001 38x50 14m X Takfotsregel + vindförankringslist Upplagsregel innertak SR081 34x34 90m X 155 Råspont RS052 17x X X 7 Reglar till F-vägg SR x X 27 Inneväggspanel typ blockprofil till F-vägg PL x X 7 Dörr-fönster foder utvändigt TH x X 6 Dörr och fönster-infattning 43mm spår IF004 45x X 5 Dörrinfattning innerdörrar 43mm spår IF207 45x X 1 Ytterdörr Rak glas 18, höger 413 9x20 2 Innerdörr allmoge, lackad ID003 8x20 2 Kompl. Karm-tröskelplatta till innerdörr. (Obehandlad karm) ID503 93mm 4 Fönster STI, vänster med spröjs FÖ x Jabopanel till innertak PL x X 2 rlr Underlagspapp YAP 500TJB PA053 25m X Batchnr: Sign: This product is carefully packaged and controlled by: Nr: Jabo Wood Products AB

7 Svenska av 1 JABO LEVA 25m² DEL 4 - ISOLERINGSSATS GOLV-TAK MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats 4pkt Isolering - golv 634 a 7,79m² IS mm X 7 pkt Isolering - tak 603 a 4,21m² IS mm X Batchnr: Sign: This product is carefully packaged and controlled by: Nr: Jabo Wood Products AB

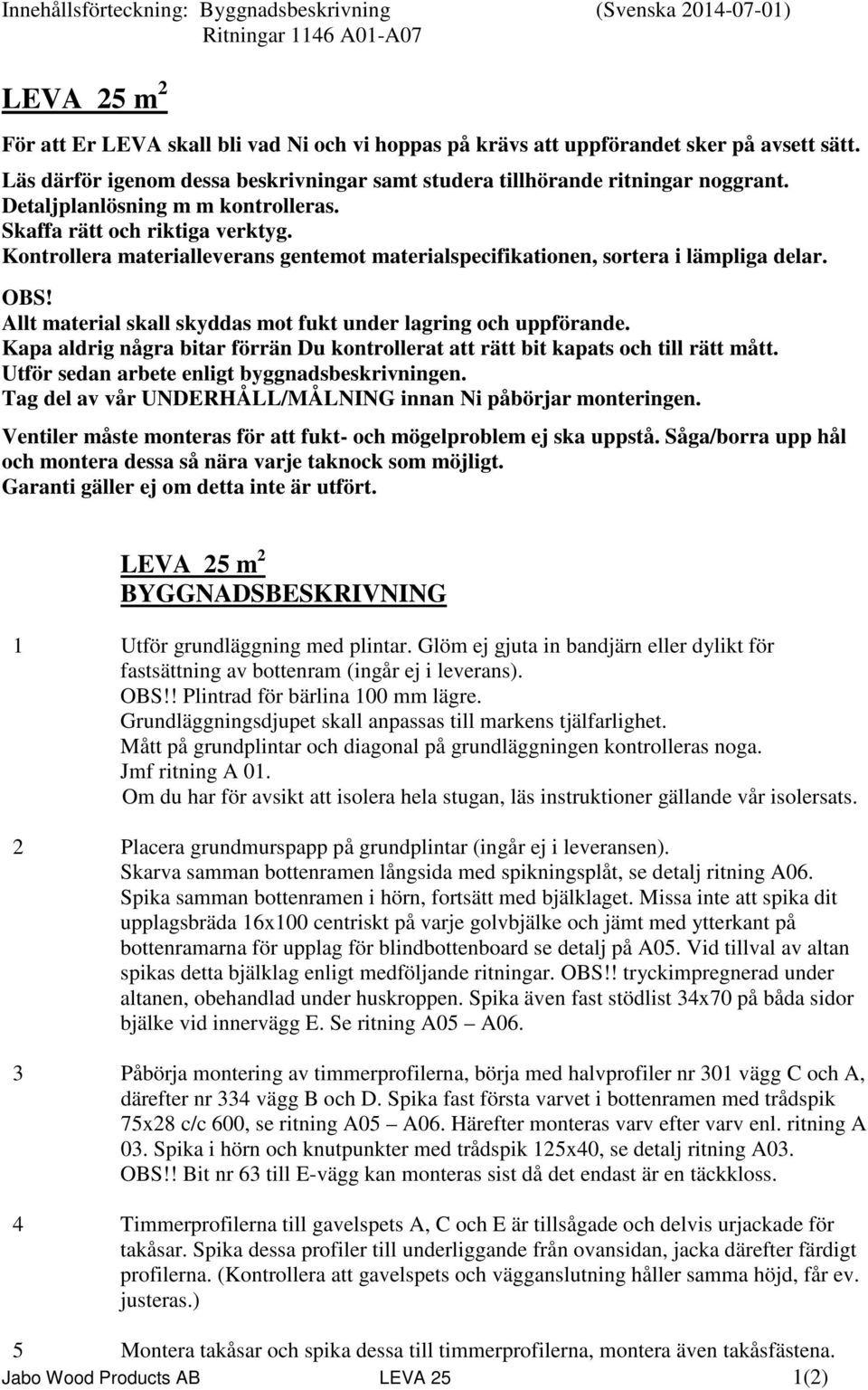

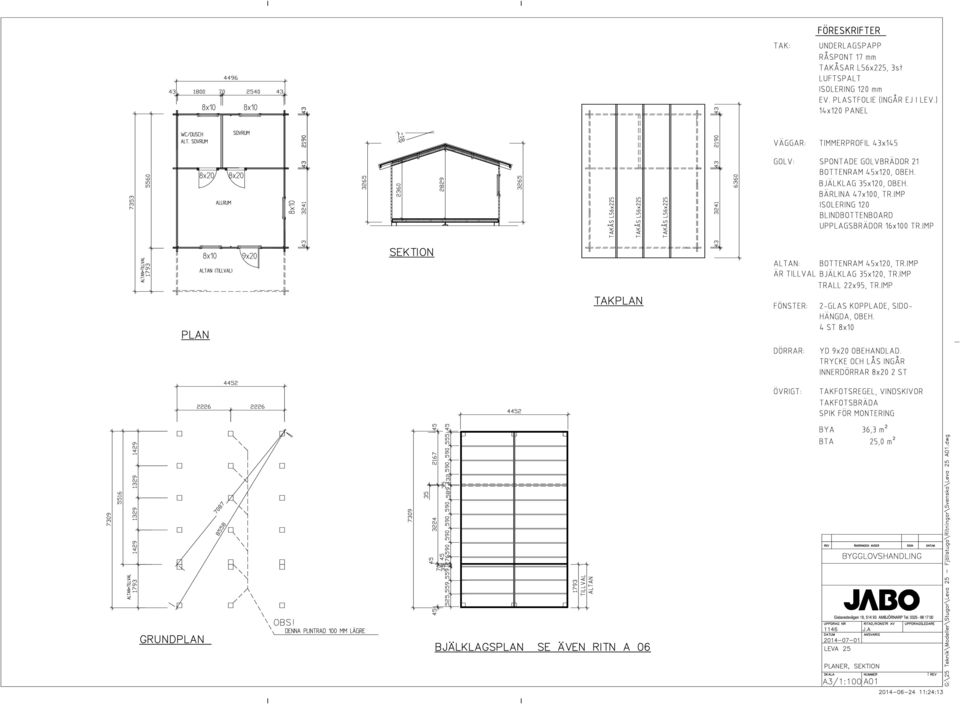

8 Innehållsförteckning: Byggnadsbeskrivning (Svenska ) Ritningar 1146 A01-A07 LEVA 25 m 2 För att Er LEVA skall bli vad Ni och vi hoppas på krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning m m kontrolleras. Skaffa rätt och riktiga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot fukt under lagring och uppförande. Kapa aldrig några bitar förrän Du kontrollerat att rätt bit kapats och till rätt mått. Utför sedan arbete enligt byggnadsbeskrivningen. Tag del av vår UNDERHÅLL/MÅLNING innan Ni påbörjar monteringen. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära varje taknock som möjligt. Garanti gäller ej om detta inte är utfört. LEVA 25 m 2 BYGGNADSBESKRIVNING 1 Utför grundläggning med plintar. Glöm ej gjuta in bandjärn eller dylikt för fastsättning av bottenram (ingår ej i leverans). OBS!! Plintrad för bärlina 100 mm lägre. Grundläggningsdjupet skall anpassas till markens tjälfarlighet. Mått på grundplintar och diagonal på grundläggningen kontrolleras noga. Jmf ritning A 01. Om du har för avsikt att isolera hela stugan, läs instruktioner gällande vår isolersats. 2 Placera grundmurspapp på grundplintar (ingår ej i leveransen). Skarva samman bottenramen långsida med spikningsplåt, se detalj ritning A06. Spika samman bottenramen i hörn, fortsätt med bjälklaget. Missa inte att spika dit upplagsbräda 16x100 centriskt på varje golvbjälke och jämt med ytterkant på bottenramarna för upplag för blindbottenboard se detalj på A05. Vid tillval av altan spikas detta bjälklag enligt medföljande ritningar. OBS!! tryckimpregnerad under altanen, obehandlad under huskroppen. Spika även fast stödlist 34x70 på båda sidor bjälke vid innervägg E. Se ritning A05 A06. 3 Påbörja montering av timmerprofilerna, börja med halvprofiler nr 301 vägg C och A, därefter nr 334 vägg B och D. Spika fast första varvet i bottenramen med trådspik 75x28 c/c 600, se ritning A05 A06. Härefter monteras varv efter varv enl. ritning A 03. Spika i hörn och knutpunkter med trådspik 125x40, se detalj ritning A03. OBS!! Bit nr 63 till E-vägg kan monteras sist då det endast är en täckkloss. 4 Timmerprofilerna till gavelspets A, C och E är tillsågade och delvis urjackade för takåsar. Spika dessa profiler till underliggande från ovansidan, jacka därefter färdigt profilerna. (Kontrollera att gavelspets och vägganslutning håller samma höjd, får ev. justeras.) 5 Montera takåsar och spika dessa till timmerprofilerna, montera även takåsfästena. Jabo Wood Products AB LEVA 25 1(2)

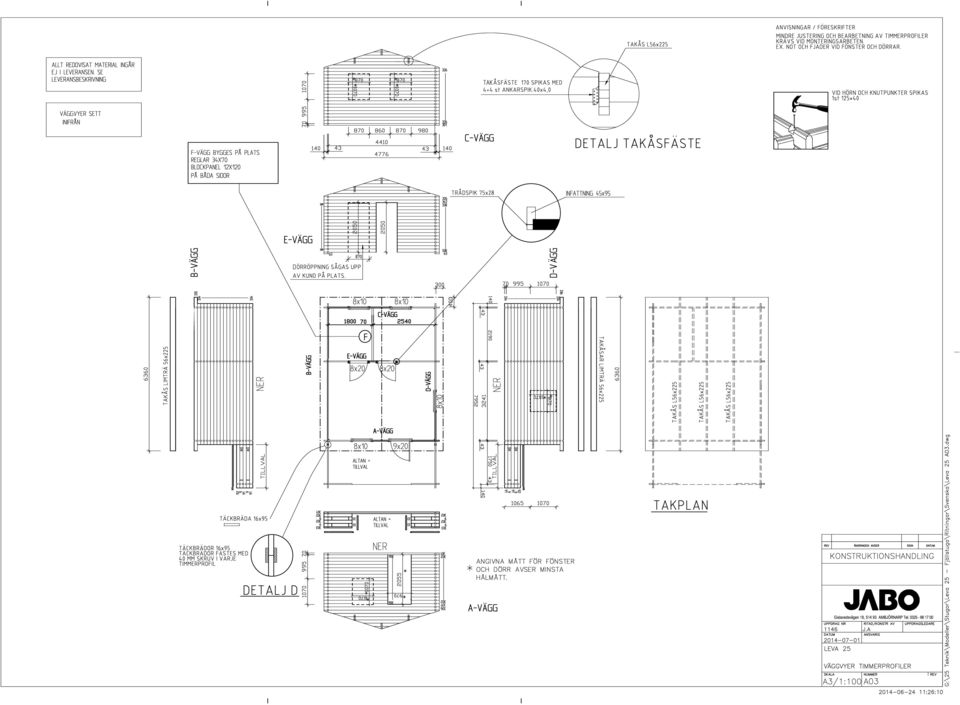

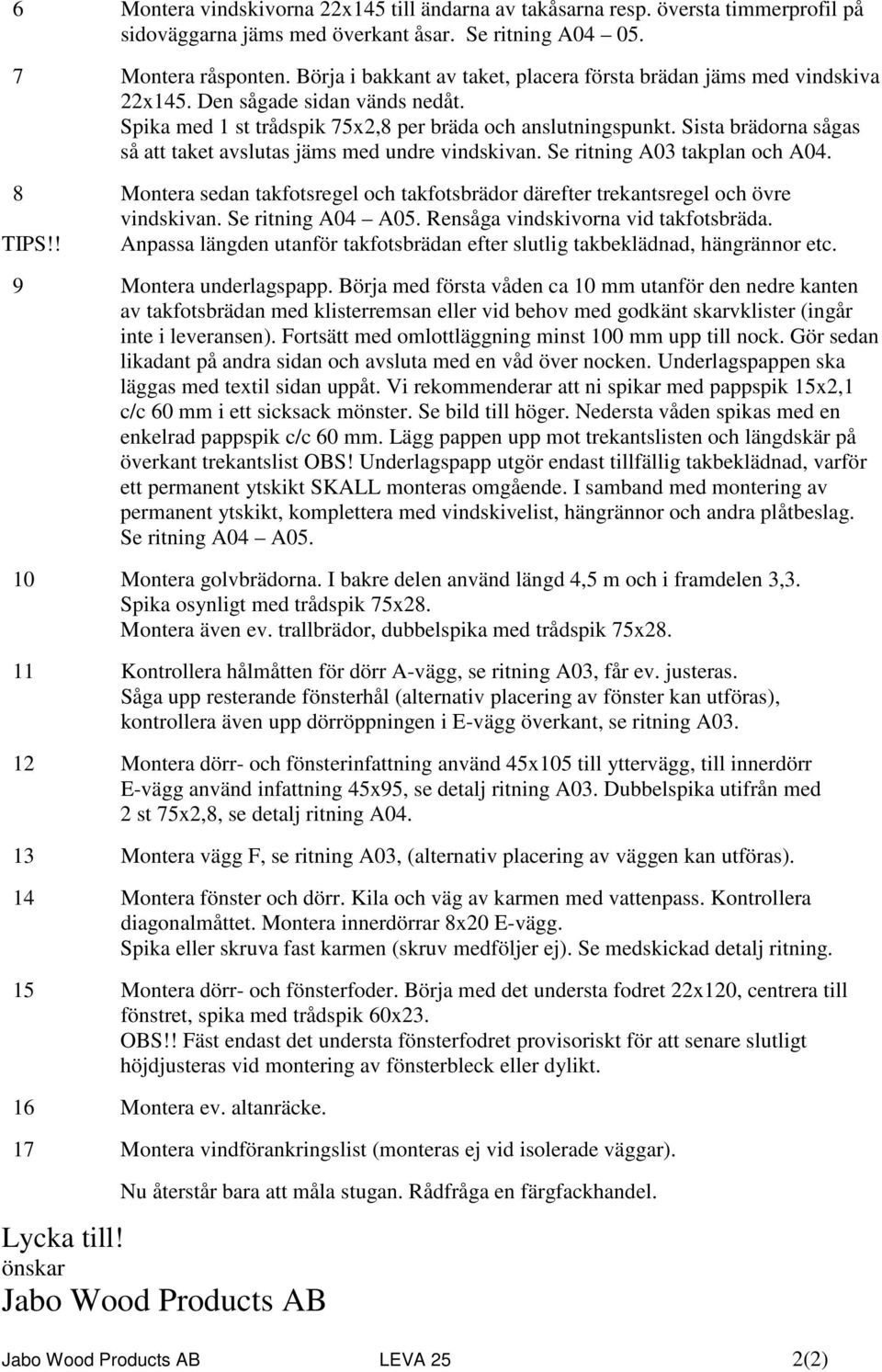

9 6 Montera vindskivorna 22x145 till ändarna av takåsarna resp. översta timmerprofil på sidoväggarna jäms med överkant åsar. Se ritning A Montera råsponten. Börja i bakkant av taket, placera första brädan jäms med vindskiva 22x145. Den sågade sidan vänds nedåt. Spika med 1 st trådspik 75x2,8 per bräda och anslutningspunkt. Sista brädorna sågas så att taket avslutas jäms med undre vindskivan. Se ritning A03 takplan och A04. 8 Montera sedan takfotsregel och takfotsbrädor därefter trekantsregel och övre vindskivan. Se ritning A04 A05. Rensåga vindskivorna vid takfotsbräda. TIPS!! Anpassa längden utanför takfotsbrädan efter slutlig takbeklädnad, hängrännor etc. 9 Montera underlagspapp. Börja med första våden ca 10 mm utanför den nedre kanten av takfotsbrädan med klisterremsan eller vid behov med godkänt skarvklister (ingår inte i leveransen). Fortsätt med omlottläggning minst 100 mm upp till nock. Gör sedan likadant på andra sidan och avsluta med en våd över nocken. Underlagspappen ska läggas med textil sidan uppåt. Vi rekommenderar att ni spikar med pappspik 15x2,1 c/c 60 mm i ett sicksack mönster. Se bild till höger. Nedersta våden spikas med en enkelrad pappspik c/c 60 mm. Lägg pappen upp mot trekantslisten och längdskär på överkant trekantslist OBS! Underlagspapp utgör endast tillfällig takbeklädnad, varför ett permanent ytskikt SKALL monteras omgående. I samband med montering av permanent ytskikt, komplettera med vindskivelist, hängrännor och andra plåtbeslag. Se ritning A04 A Montera golvbrädorna. I bakre delen använd längd 4,5 m och i framdelen 3,3. Spika osynligt med trådspik 75x28. Montera även ev. trallbrädor, dubbelspika med trådspik 75x Kontrollera hålmåtten för dörr A-vägg, se ritning A03, får ev. justeras. Såga upp resterande fönsterhål (alternativ placering av fönster kan utföras), kontrollera även upp dörröppningen i E-vägg överkant, se ritning A Montera dörr- och fönsterinfattning använd 45x105 till yttervägg, till innerdörr E-vägg använd infattning 45x95, se detalj ritning A03. Dubbelspika utifrån med 2 st 75x2,8, se detalj ritning A Montera vägg F, se ritning A03, (alternativ placering av väggen kan utföras). 14 Montera fönster och dörr. Kila och väg av karmen med vattenpass. Kontrollera diagonalmåttet. Montera innerdörrar 8x20 E-vägg. Spika eller skruva fast karmen (skruv medföljer ej). Se medskickad detalj ritning. 15 Montera dörr- och fönsterfoder. Börja med det understa fodret 22x120, centrera till fönstret, spika med trådspik 60x23. OBS!! Fäst endast det understa fönsterfodret provisoriskt för att senare slutligt höjdjusteras vid montering av fönsterbleck eller dylikt. 16 Montera ev. altanräcke. 17 Montera vindförankringslist (monteras ej vid isolerade väggar). Nu återstår bara att måla stugan. Rådfråga en färgfackhandel. Lycka till! önskar Jabo Wood Products AB Jabo Wood Products AB LEVA 25 2(2)
