1 LEKSTUGA HAPPY MINI 3,6 m² (Svenska ) LEVERANSBESKRIVNING TAK Råspont 17, takås 34 x 70, vindskiva 16 x 95, takfot/nock bräda 16 x 95. Taklutning 9 o YTTERVÄGG Färdigspikade väggsektioner med liggande svansjöpanel 14 x 120, regelstomme 34 x 45. GOLV Råspont 17, bjälklag/bottenram 34 x 70. FÖNSTER 3st fasta monterade plastrutor. DÖRR Dörr 634 x 1400 med avlångt fönster (plastruta), hakgångjärn, ledhasp. PLÅT Material för plåtbeslagning ingår ej. ÖVRIGT Erforderlig spik för montering. Ventilgaller RITNINGAR OCH BESKRIVNINGAR Ritningar, materialbeskrivning och byggbeskrivning. DIMENSIONSFÖRUTSÄTTNINGAR LEKSTUGA HAPPY MINI 3,6 M 2 är ej dimensionerad enligt BKR. Takåsar mm är dimensionerade för snöbelastning och egenvikt genom praktisk tillämpning/fullskaleprov vid fabriken med lätt tak inom snözon 2,5. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Jabo ref till ritningsnummer 1132 sida 1(1)

2 Svenska av 2 JABO HAPPY MINI 3,6m² MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats A 1 Väggsektion hel FV X B 1 Väggsektion sned, öpning för dörr FV X C 1 Väggsektion med hål för lucka + 3 plexirutor FV X D 1 Väggsektion, sned hel FV X 18 Råspont till golv RS049 17x X X 23 Råspont till tak RS004 17x X 1 Dörr med avlångt fönster FD x Lucka till vägg C FD055 4 Nockbräda, takfotsbräda, täckbräda över väggsektion TH x X 2 Vindskivor TH x X 11 Knutfoder + dörrfoder TH x X 2 Stödregel vindskivor SR x X 2 Takås, snedkapad en ände SR x X 5 Bottenram + golvbjälkar SR x X 2 Bottenram BR x X 2 "Plexi ruta", liten PG x220 1 "Plexi ruta", avlång PG x400 VÄND! Jabo Nordic AB

3 Svenska av 2 JABO HAPPY MINI 3,6m² MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats Spik och beslagspåse innehållande: SB097 1 par Hakgångjärn kompl. (Bockade) HK cm 2 st Gångjärn till lucka LH003 1 st Ledhasp till dörr LH001 1 st Skjutregel till lucka LH002 1 ps. (2st länkar 500mm + 4st montageskruv 4,2x25) Till lucka SB101 1 ps. Skruv á 100 st SK015 5x80 1 pkt Trådspik á 500 st SS403 60x2,3 4 st Vinkelbeslag BB201 60x60x40 30 st Ankarspik SS202 40x4,0 2 st Ventilgaller IK st Montageskruv med borrspets SK234 14x4,2 Batchnr: Sign: This product is carefully packaged and controlled by: Nr: Jabo Nordic AB

4 Innehållsförteckning: Byggbeskrivning (Svenska ) Ritningar 1132 A01 - A04 JABO LEKSTUGA Happy Mini 3,6m² För att ni ska bli nöjda med Er LEKSTUGA HAPPY MINI krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning med mera bör kontrolleras. Skaffa ändamålsenliga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot väder och vind under lagring och uppförande, täck det med plast eller något likvärdigt. Speciellt viktigt är det att råsponten på taket skyddas innan underlagspappen kommer på. Kapa aldrig bitar förrän Du kontrollerat att rätt bit kapas och till rätt mått. Utför sedan arbete enligt byggbeskrivningen. Läs igenom vår UNDERHÅLL/MÅLNING anvisning innan ni påbörjar arbetet. Tips! Behandla bottenram, bärlina och bjälkar före montering med någon form av träskyddsmedel, rådfråga din färgfackhandel. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära varje taknock som möjligt. GARANTIN GÄLLER EJ OM DETTA INTE ÄR UTFÖRT. JABO LEKSTUGA HAPPY MINI 3,6 m² BYGGBESKRIVNING 1. Iordningställ grund och grundläggning enligt ritning A01. Grundplintar utförs av lecablock, betongsten, gjutna plintar eller likvärdigt. Grundplintar skall vara anlagda på sättningsfritt underlag. Kontrollera fukt och eventuella dräneringsproblem. TÄNK FÖREBYGGANDE! Planera mark i och omkring grund, anordna fall ifrån byggnaden. 2. Lägg ut bjälklaget på marken bredvid plintsättningen. Skruva ihop det enligt måttangivelserna på ritning A01. Varje bjälke skruvas med 2 st skruv 5x80. Flytta det i hopskruvade bjälklaget till plintsättningen. Placera därefter grundmurspapp (ingår ej i leveransen) mellan plintarna och bottenramen. Väg upp hela bjälklaget med vattenpass. Kontrollmät så att båda diagonalmåtten på bottenbjälklaget är lika. Förankra bjälklaget till respektive grundplint enligt de förutsättningar som gäller på er byggnadsplats. (Material för infästning ingår ej i leveransen.) 3. Montera råspontgolvet, spika osynligt med trådspik 60x2,3 till golvbjälklaget. Använd ett spikdon de sista 5 mm. Se bild höger. Lämna ca: 2 mm på varje gavelsida. Anpassa sista råsponten längs med bottenramen. Se ritning A04. Råspontgolvet är endast ett underlagsgolv där det kan förekomma kvisturslag, sprickor etc. Jabo Nordic AB LEKSTUGA HAPPY MINI 1(3)

5 4. Montera väggsektionerna enligt ritning A03. Börja i ett valfritt hörn och fortsätt vidare runt, se detalj hörn. Skruva väggsektionerna till råspontgolvet och bottenramen / golvbjälklaget med skruv 5x80, 2 st mellan varje stående väggregel. Obs! Undre regeln vid dörröppningen ska senare sågas av så där skall ni inte sätta några skruvar. Staga och loda väggsektionerna. Vid sammanfogning av hörn se detalj på ritning A 03, bild nedan. Skruva ihop varje väggsektion genom reglarna 1 st uppe och 1 st nere med skruv 5x80. När alla väggsektioner är uppe, kontrollera med vattenpass så sektionerna är lodräta. När allt är bra, skruva ihop varje väggsektion med ytterligare 2 skruv 5x Montera takåsar, se ritning A03 - A04. Kontrollera så de följer utstick på gavelväggar. Tips: Spänn snöre mellan de prefabricerade gavelåsarna. Montera vinkelbeslag 60x60x4,0 på en sida av varje takås och ände spikas med ankarspik 40x4,0 3+3st. Se ritning A Montera råsponten till taket. Placera första råsponten jämns med takåsens nedre kant och justera den sista mot takås avslut. Se nock ritning A04. Mät från panelen hur mycket de skall sticka ut, se detalj gavelsprång. Råsponten skall rensågas på ena sidan för bästa passform, kontrollera mot mått på ritning. Spika fast varje råspont med 1 st 60x2,3 per takås, se ritning A Spika upp vindskivorna och stödreglar 34x34 se ritning A 04. Använd spik 60x2,3. Fortsätt med takfotsbrädan och nockbräda, se ritning A04, använd spik 60x2,3. Eventuell utskjutande spik böjs in eller knipsas av. 8. Spika fast knutfoder och foder runt dörröppningen enligt ritning A03 detalj hörn och detaljer för ledhasp. Använd spik 60x2,3. 9. Täckbrädor 16x95 kapas och monteras mellan hörnfoder och takåsar. Spikas med 60x2,3. Se ritning A Dörrmontering. Börja med att såga bort den nedre regeln i dörröppningen på väggsektion B. Skruva fast gångjärnen i dörrens tvärreglar, den lilla böjen i gångjärnet ska anpassas till dörrens sida. Håll upp och anpassa dörrbladet i dörrhålet, lämna några mm frigång i överkant och sidan. Märk ut vart gångjärnshaken ska monteras och skruva fast den i sidoregeln. Se ritning A03. TIPS! Förborra gärna så det inte spricker innan ni skruvar i dörrblad och sidoregel. 11. Montera ledhaspen, se ritning A03. Tillpassa en kloss av det avsågade materialet så att ni får ut ledhaspen en bit från dörren. Se bild till höger. Jabo Nordic AB LEKSTUGA HAPPY MINI 2(3)

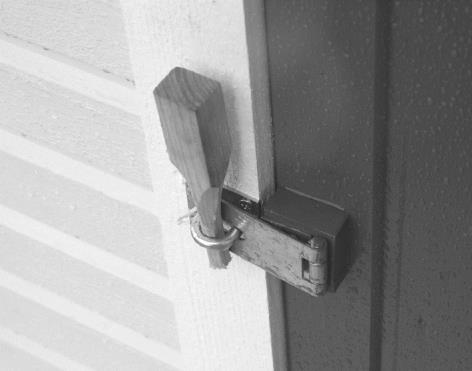

6 12. Montering av lucka. Passa in luckan centriskt i öppningen. Montera därefter de utvändiga gångjärnen. Skruva fast länken 350mm upp centrisk i sidan på sidoregeln. Fäll ut luckan så den står plant ut och skruva fast länken i sidan på limfogen ej i panelen! Avsluta med att skruva fast skjutregeln i överkant lucka. Se ritning A03 detalj lucka. Montera plexirutorna på insidan av hålen. Fäst med skruv 4,2x14 i varje hörn. Även mitt på den avlånga rutan. Tips: Sätt gärna en övermålningsbar fog mellan rutan och panelen. Montera gärna efter målning. 13. Nu ska ni måla lekstugan, använd vår målningsanvisning eller rådfråga en färgfackhandel. Er Lekstuga Happy Mini är nu klar. Lycka till! Önskar JABO NORDIC AB Jabo Nordic AB LEKSTUGA HAPPY MINI 3(3)
