1 BYGGBESKRVNNG JABO FLEX 15 nnehållsförteckning: Byggbeskrivning (detaljer från Flex 15) Materialbeskrivning Underhåll Målning Ventilation Fönstermontering Ritningar Se tillhörande för respektive Flex modell 1

2 1 av 2 JABO FLEX 15 DEL 1 MATERALBESKRVNNG Litt. Antal Material Dim. Längd Färdig kapat Kapas på plats 29 Golvbrädor 21x X 1 Råspont till tak 17x95 27 X 4 Hammarband 28x7 24 X 4 Stödregel vindskivor 34x34 24 X 4 Trekantslist 38x5 24 X 4 Takfotsbrädor 21x95 27 X 8 Vindskivor 21x12 24 X 12 Funkispanel underkant taktass 24 X 11 Golvbjälkar 34x X 2 Golvbjälkar 34x X 1 Bärlina 47x1 45 X 8 Knutfoder 16x95 21 X xx OBS! Foder till ev. fönster och dörr ligger med väggsektonerna som mellanlägg 16x7 21 X VÄND!

3 2 av 2 Litt. Antal Material Dim. Längd Spik- och beslagspåse innehållande: JABO FLEX 15 DEL 1 MATERALBESKRVNNG Färdig kapat Kapas på plats 6 Vinkelbeslag 6x6x4 5 Ankarspik 4x4, 1 ps Skruv á 15 st 5x6 1 pkt Trådspik á 2 st 1x3,4 2 pkt Trådspik á 25 st 75x2,8 2 pkt Trådspik á 5 st 6x2,3 2 st Ventilgaller

4 1 av 1 JABO FLEX 15 DEL 4 MATERALBESKRVNNG Litt. Antal Material Dim. Längd Färdig kapat Kapas på plats Typ 1 2 Gavelspetsar med panel 396 X Typ 2 3 Takstolar 396 X

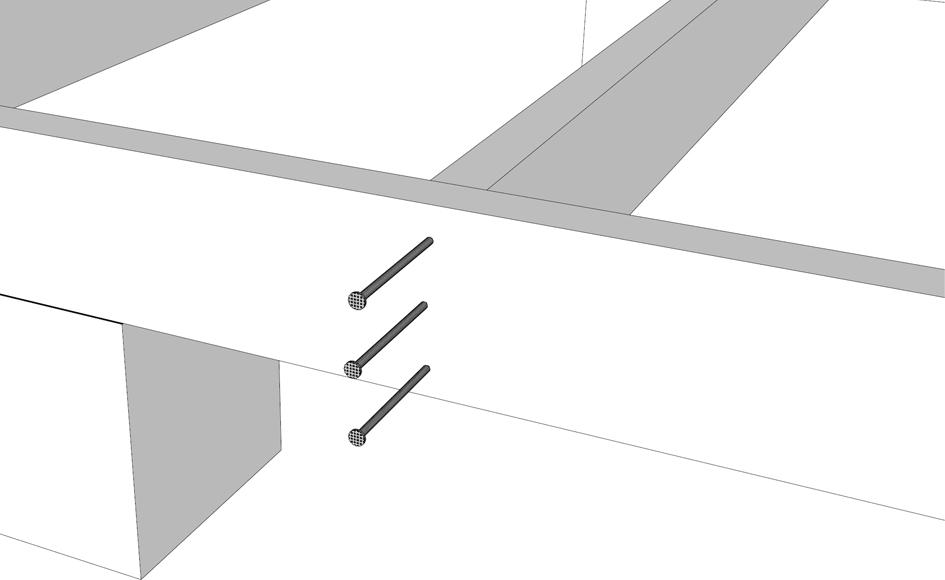

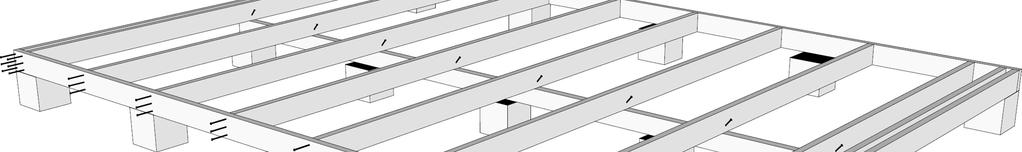

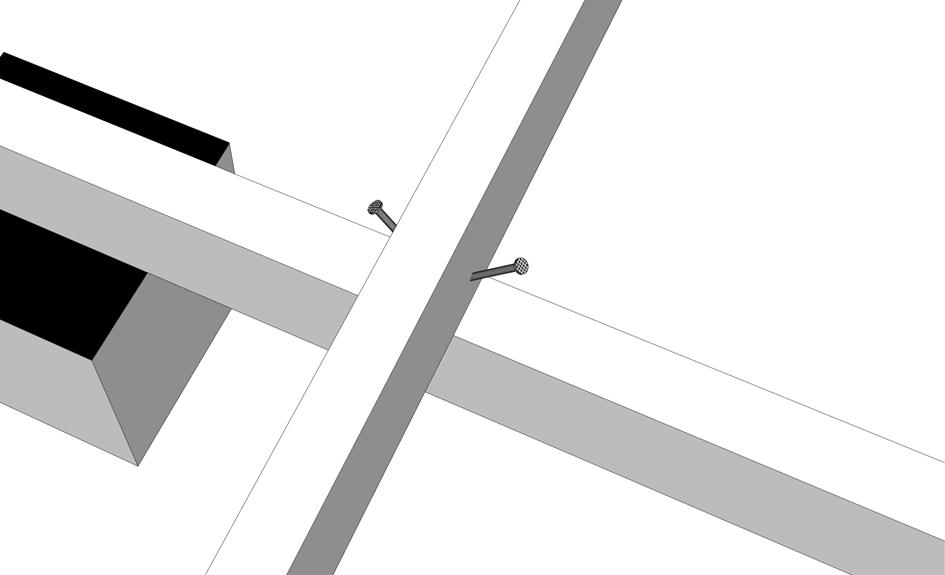

5 För att ni ska bli nöjda med Er FLEX krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning med mera bör kontrolleras. Skaffa ändamålsenliga verktyg. Kontrollera materialleverans gentemot materialspecifikationen och sortera i lämpliga delar. OBS! Allt material skall skyddas mot väder och vind under lagring och uppförande, täck det med plast eller något likvärdigt. Speciellt viktigt är det att råsponten på taket skyddas innan underlagspappen kommer på. Kapa aldrig bitar förrän Du kontrollerat att rätt bit kapas och till rätt mått. Utför sedan arbetet enligt byggbeskrivningen. Läs igenom vår UNDERHÅLLMÅLNNG anvisning innan ni påbörjar arbetet. Tips! Behandla bottenram, bjälkar och bärlina före montering med någon form av träskyddsmedel. OBS! Vid isolerat golv ska inte bjälkarna behandlas. Rådfråga din färgfackhandel. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Sågaborra upp hål och montera dessa så nära varje taknock som möjligt. GARANTN GÄLLER EJ OM O DETTA NTE ÄR UTFÖRT. Om ni har för avsikt att isolera stugan, se våra isoleringsanvisningar innan ni börjar montera stugan. 1. ordningställ grund och grundläggning enligt ritning A1. Grundplintar utförs av lecablock, betongsten, gjutna plintar eller likvärdigt. Grundplintar skall vara anlagda på sättningsfritt underlag. OBS! Grundplintar under bärlina utförs med ovansida 1 mm under övriga plintar, se ritning A1. TÄNK FÖREBYGGANDE! - Planera mark i och omkring grund, anordna fall ifrån byggnaden så att det inte bildas en vattensamling under huset. 2. Lägg ut bjälklaget på marken bredvid plintsättningen, det går även bra att spika direkt på plats på plintarna. Spika ihop det enligt måttangivelserna på ritning A7. Varje bjälke spikas med 3st spik 1x3,4. Placera bärlinan på den mittersta plintraden. Vissa Flex modeller har skarvat bjälklag. Se ritning A7 för placering och utförande. Då bjälklaget ska isoleras monteras upplagsbräda 16x1 centriskt under varje bjälke och ytterkant på alla kantbjälkar som stöd för trossbottenskivorna. Vid beställning av skjutdörrsparti se dess medföljande ritning gällande bjälklaget. Där monteras en extra bjälke! Flytta det ihopspikade bjälklaget till plintsättningen. Placera därefter grundmurspapp (ingår ej i leveransen) mellan plintarna och bottenram bärlinan. Väg upp hela bjälklaget med vattenpass. Kontrollmät så att båda diagonalmåtten på bottenbjälklaget är lika. Skråspika fast bärlinan vid varje bjälke med 2st spik 1x3,4. En från varje sida. Förankra bjälklaget till respektive grundplint enligt de förutsättningar som gäller på er byggnadsplats. (Material för infästning ingår ej i leveransen.) 2

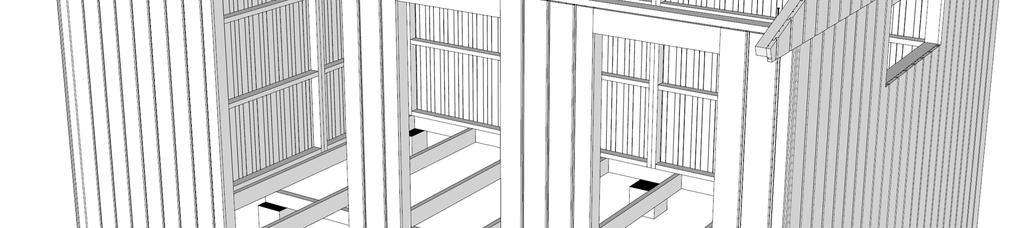

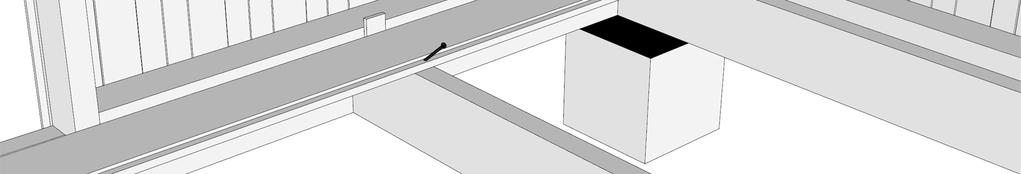

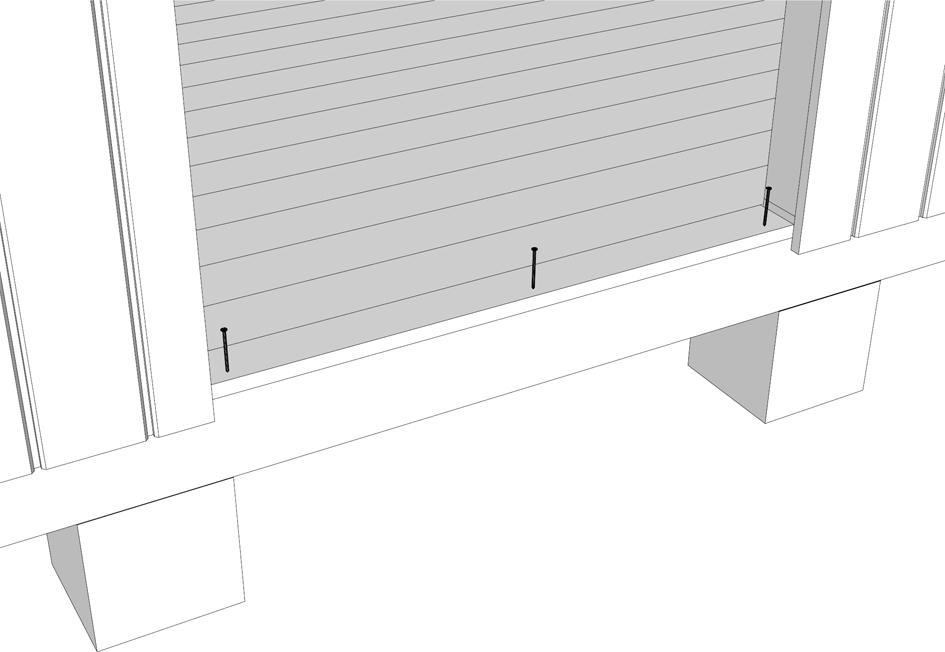

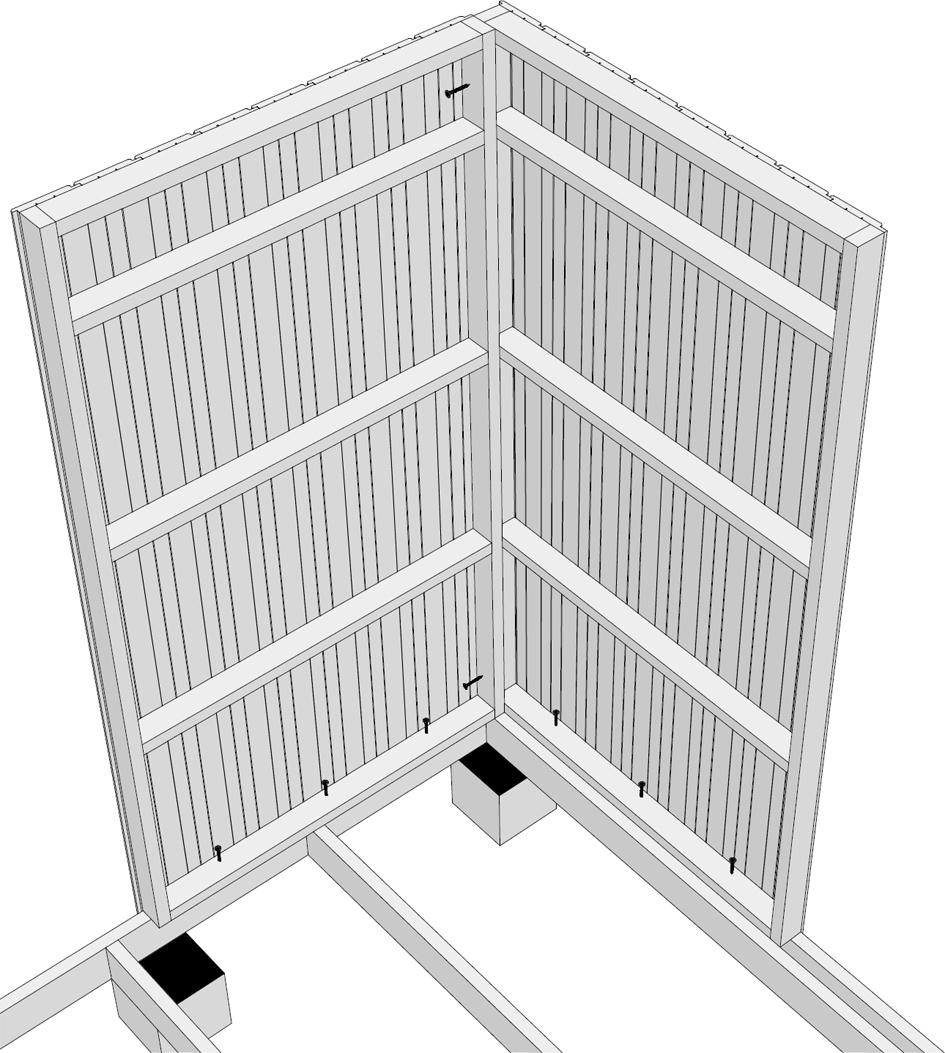

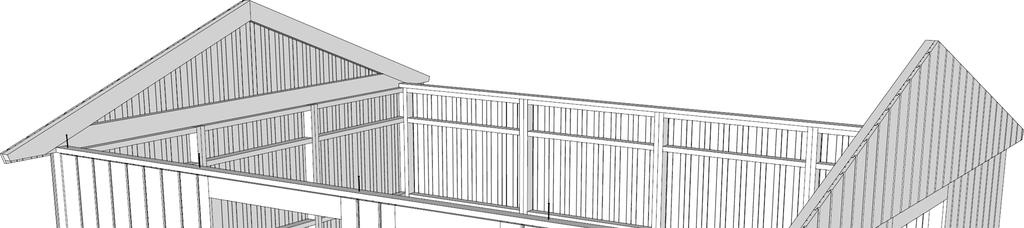

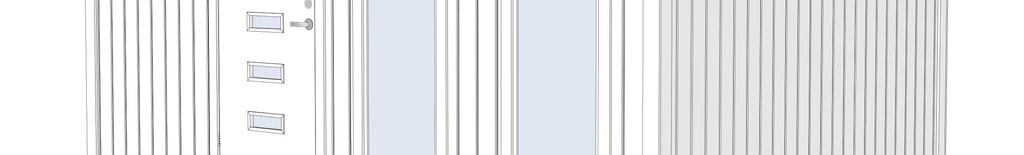

6 3. Montera väggsektionerna enligt ritning A3. Börja i ett valfritt hörn och fortsätt vidare runt. Ni kan välja fritt var ni vill sätta väggsektionerna. (Flex 1 har en passmodul som måste vara på en långsida) Skruva väggsektionerna till bottenramen och golvbjälklaget med skruv 5,x6, 3st i varje sektion. Staga och loda väggsektionerna. Vid sammanfogning av hörn se detalj på ritning A3. Skruva ihop varje väggsektion genom reglarna 1st uppe och 1st nere med skruv 5,x6. När alla väggsektioner är uppe, kontrollera med vattenpass så sektionerna är lodräta. När allt är bra skruva ihop varje väggsektion med ytterligare 2 skruv 5,x6. 4. Montera gavelspetsarna på gavelsidorna, skjut intill gavelspetsen så att nedstickande panel ligger mot väggpanelen, skruva underifrån med skruv 5,x6 cc 4 mm, se ritning A5 och A6. 5. Anpassa hammarband 28x7 mellan gavelspetsarna. Spika fast det i varje stående väggregel använd spik 75x2,8 se ritningar A3 A4. 3

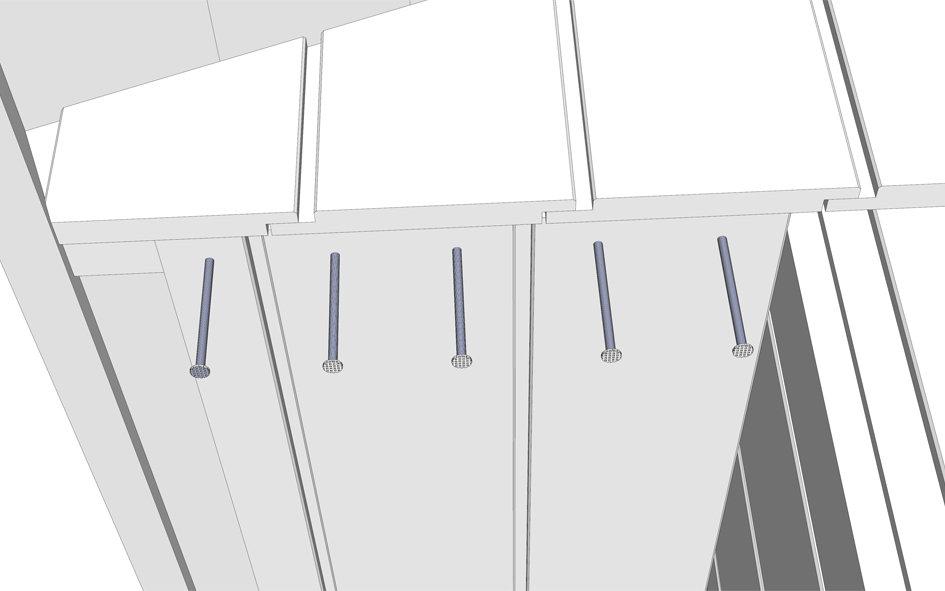

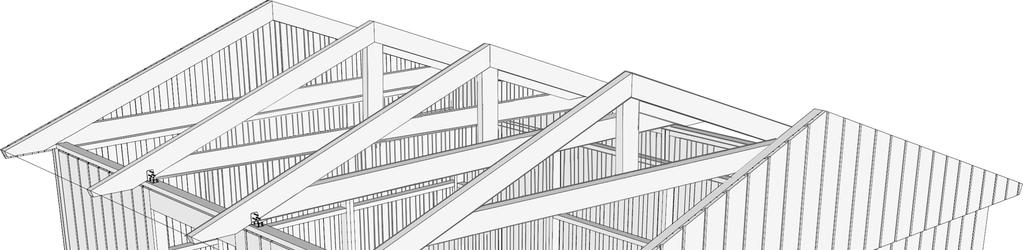

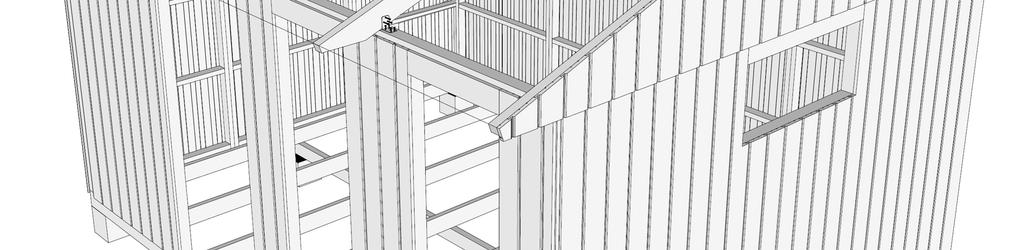

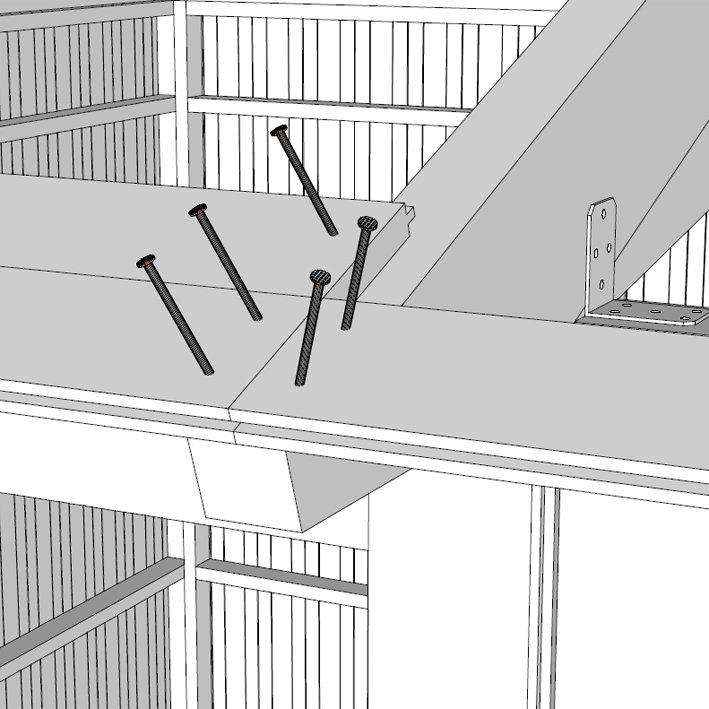

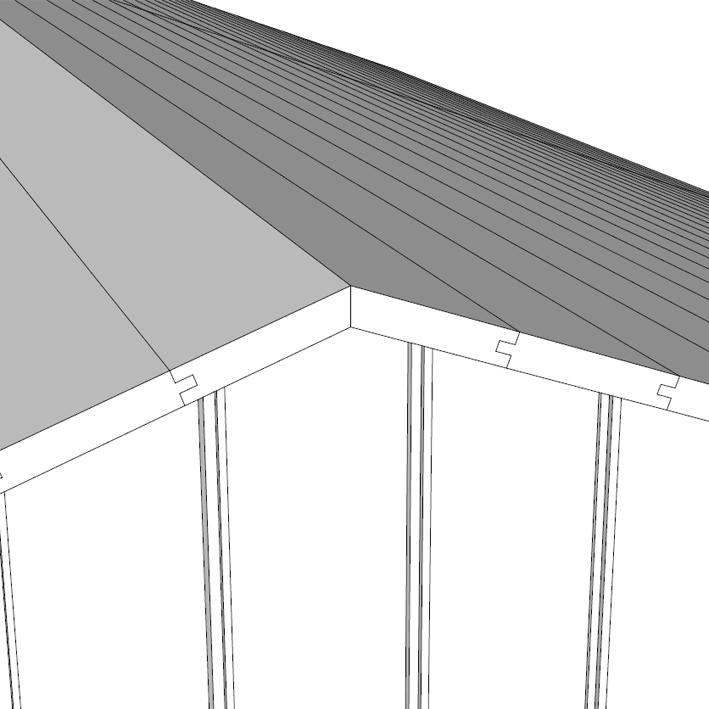

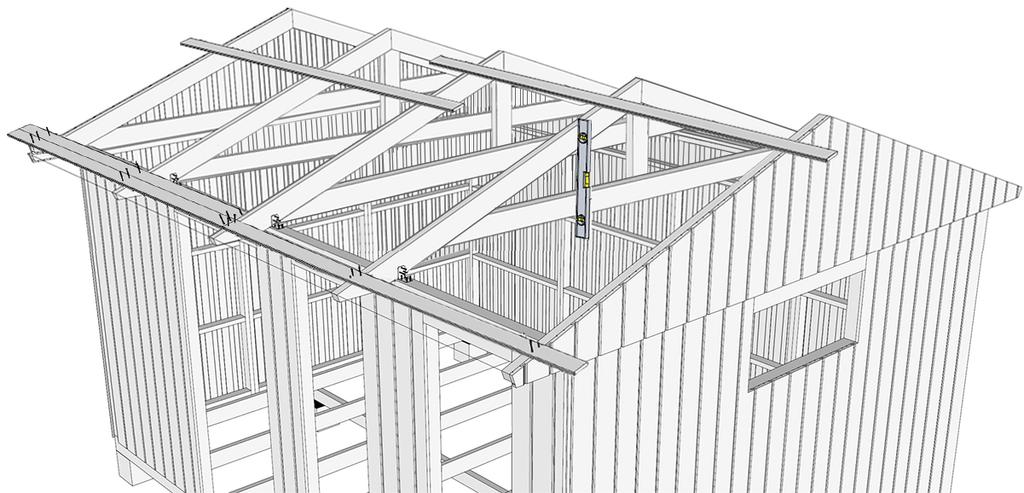

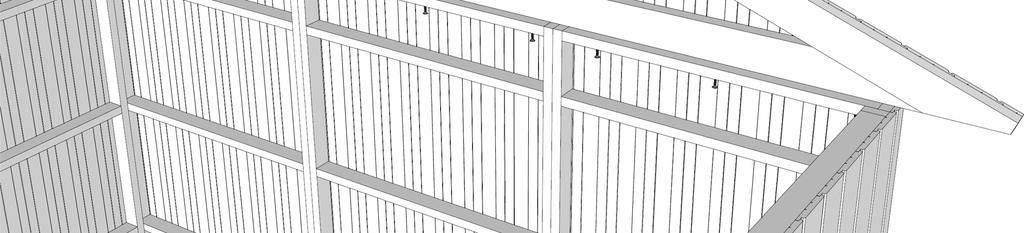

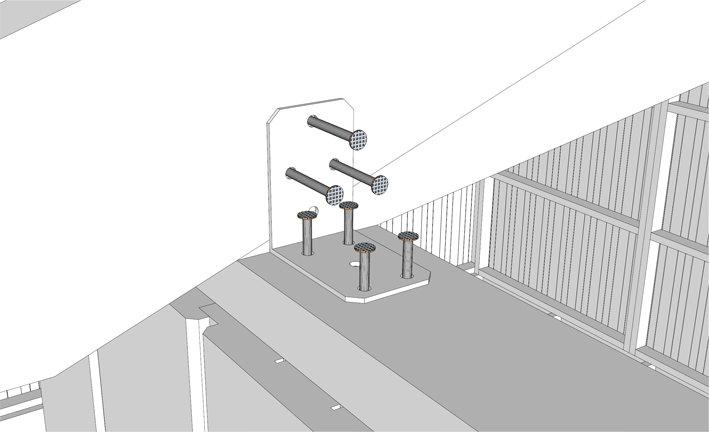

7 6. Spänn upp ett snöre på ytterkant takfot mellan gavelspetsarna. Använd detta för att rikta in takstolarna. Spika fast vinkelbeslagen i hammarbanden med 4st ankarspik 4x4, enligt måttkedjan på ritning A6. Spika därefter fast takstolarna med 3st ankarspik 4x4, enligt ritningar A4 och A6. 7. Rikta upp takstolar gavelspets så de är raka. Använd vattenpass och fäst ett par råspont tillfälligt då det är bra. Därefter påbörjas montering av råspont. Börja vid nederkant takfot. Släpp ut råspont minst 3 mm från utsida panel gavelspets. Råsponten skarvas på takstolarna. Spika fast den nedersta raden råsponten med 2st 75x2,8 och resterande med 1st 75x2,8 per takstol och gavelspets. Anpassa sista råsponten i nocken. Avsluta med att rensåga råsponten 3 mm från utsida panel gavelspets. Se ritningar A4 - A6. 4

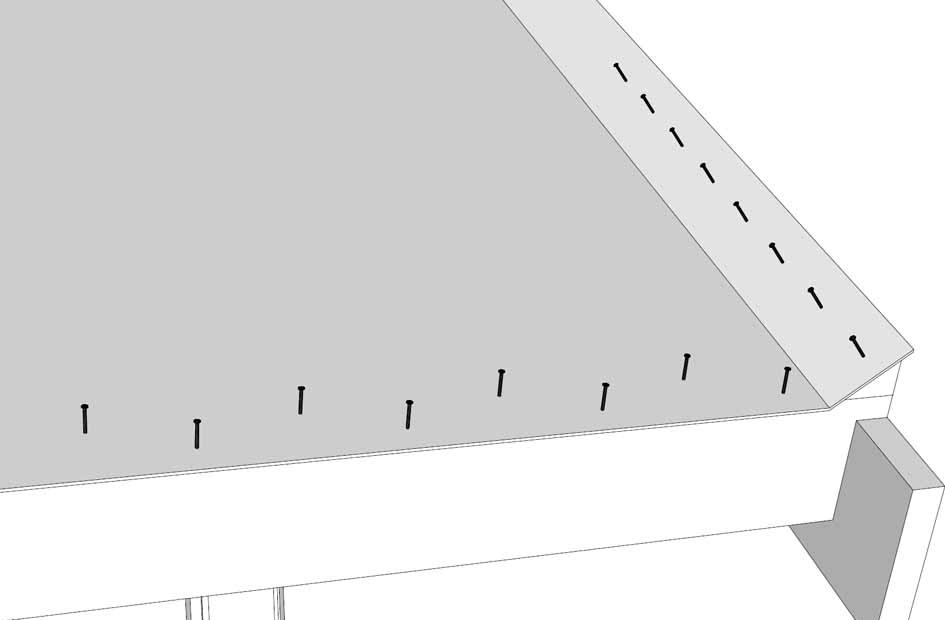

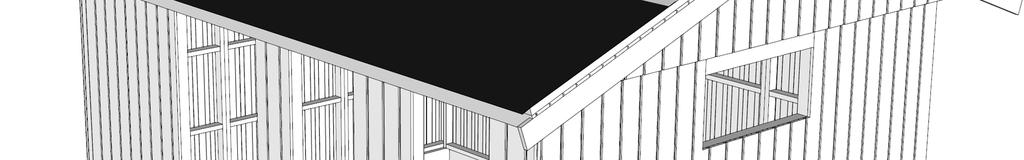

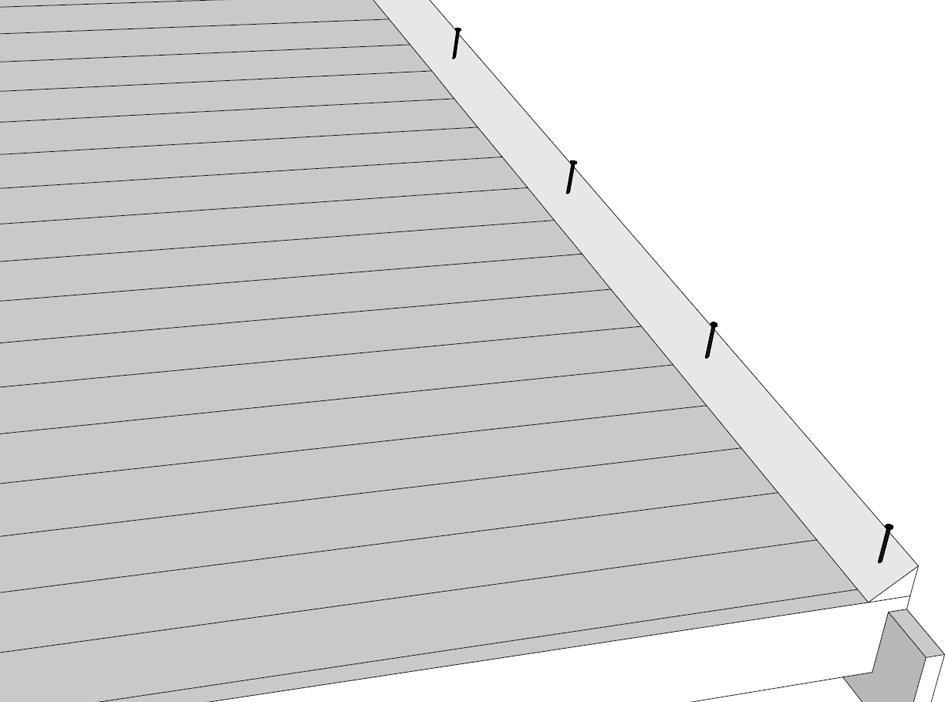

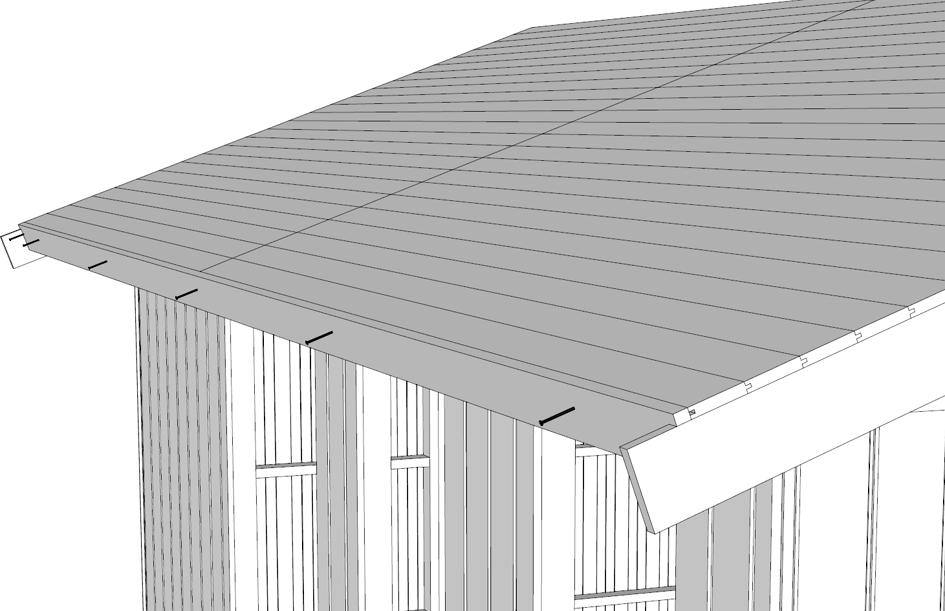

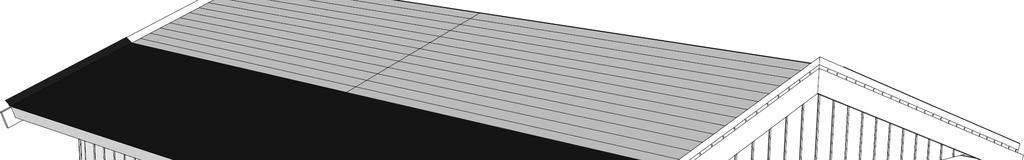

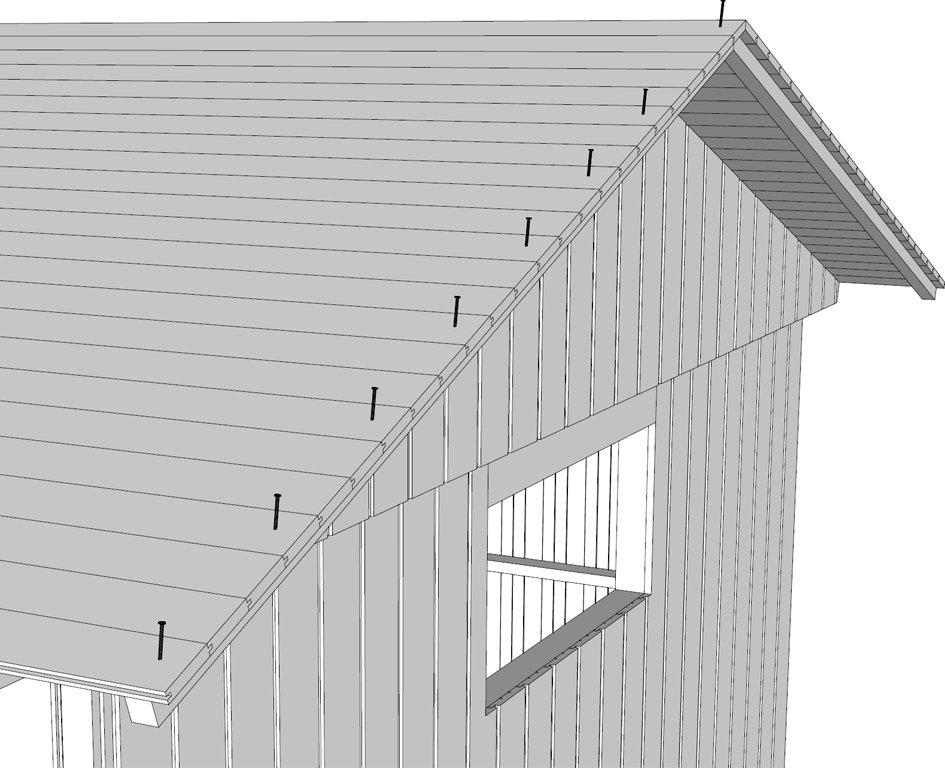

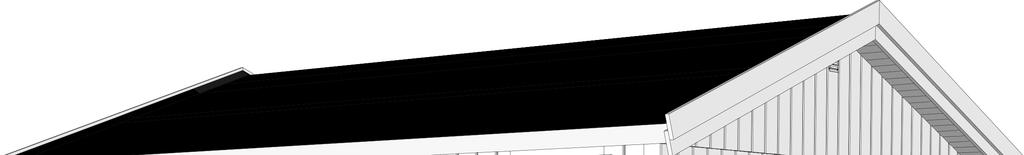

8 Komplettera med stödregel, undre vindskivan cc 3 mm, takfotsbräda och trekantslist cc 4 mm i denna ordning. Se detaljritning A4 - A5. Använd spik 6x2,3 till stödregeln, vindskivan och trekantslisten. Använd spik 75x2,8 till takfotsbrädan. OBS. Vid beställt plåttak monteras ej trekantslisten. Se även mått för vindskivor o dyl. i separat monteringsanvisning för plåttaket. 9. Råsponten skall omedelbart täckas. Exempelvis med underlagspapp (ingår ej i std. leverans). Monterings exempel för underlagspapp: Montera underlagspapp. Börja med första våden minst 1 mm utanför den nedre kanten av takfotsbrädan med klisterremsan eller vid behov med godkänt skarvklister. Fortsätt med omlottläggning minst 1 mm upp till nock. Gör sedan likadant på andra sidan och avsluta med en våd över nocken. Underlagspappen ska läggas med den vita sidan uppåt. Vi rekommenderar att ni spikar med pappspik 15x2,1 cc 6 mm i ett zickzack mönster. Se bild till höger. Lägg pappen upp mot trekantslisten och längdskär på överkant trekantslist. OBS! Underlagspapp utgör endast tillfällig takbeklädnad, varför ett permanent ytskikt SKALL monteras omgående. samband med montering av permanent ytskikt, komplettera med vindskivelist, hängrännor och andra plåtbeslag. 5

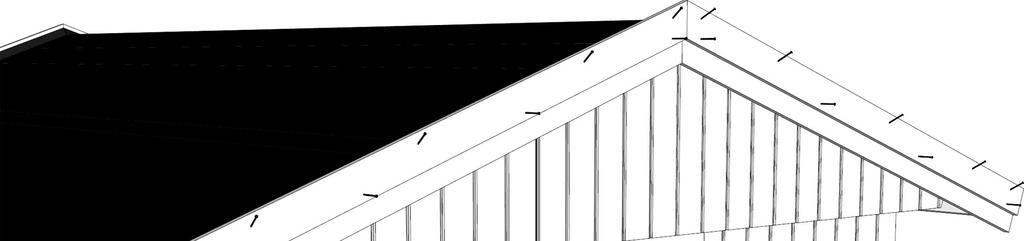

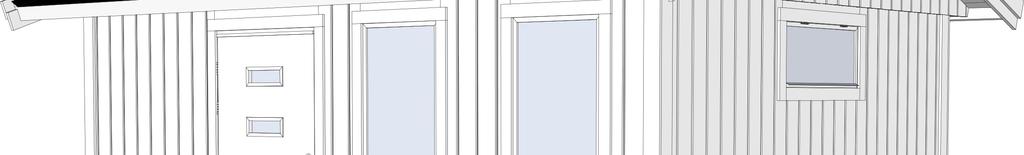

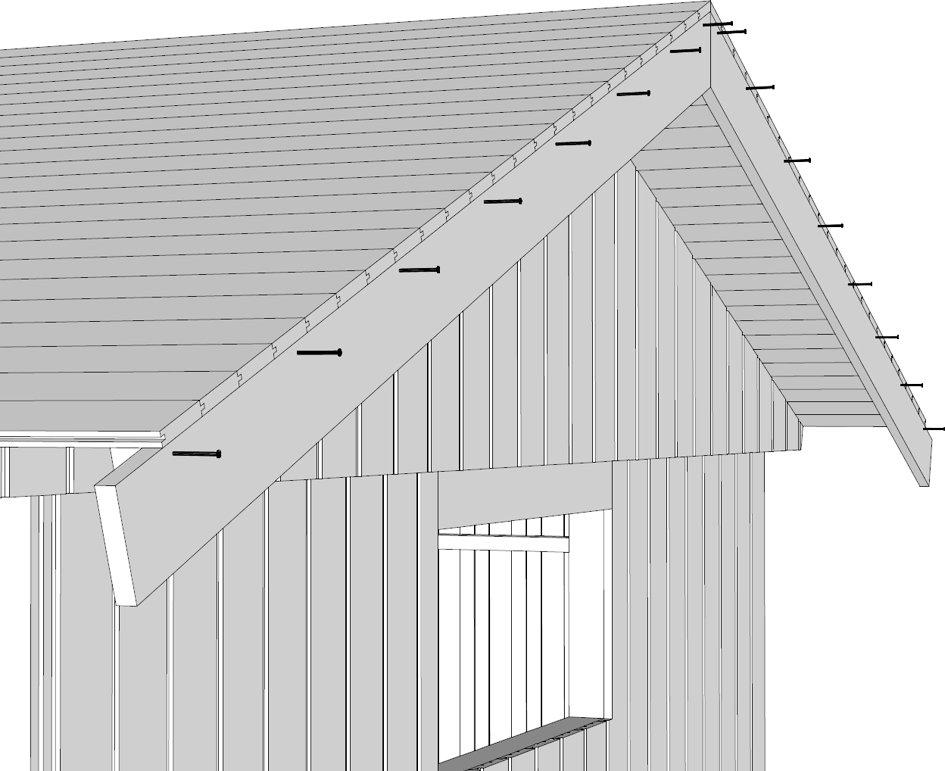

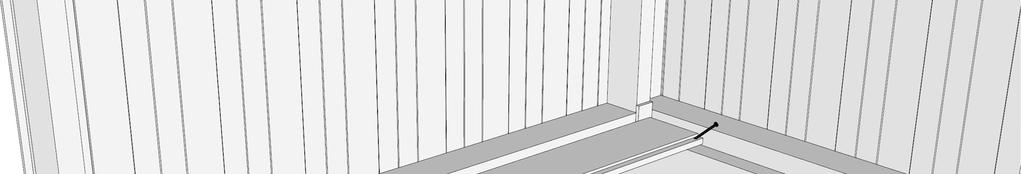

9 1 När pappen är färdiglagd, montera den yttersta vindskivan såsom bilden visar, använd spik 75x2, Montera golvbrädor, spika osynligt med trådspik 6x2,3 till golvbjälklaget. Använd ett spikdorn de sista 5 mm. Sista brädan klyvs för att passa in. Se ritningar A4-A5 A5. Golvträet är endast ett underlagsgolv där det kan förekomma kvisturslag, sprickor etc. 12. Tillpassa en bit av golvträ under dörrkarmen. Montera fönster och dörr, utsida karm = utsida panel. Väg av fönster och dörrkarm med vattenpass. Kontrollera diagonalmåtten så dessa blir lika, se ritningar A3 och A5. Spika eller skruva fast karmarna (skruv medföljer ej), använd spik 1x3,4. Se medskickad detaljritning för dörr fönstermontering. 6

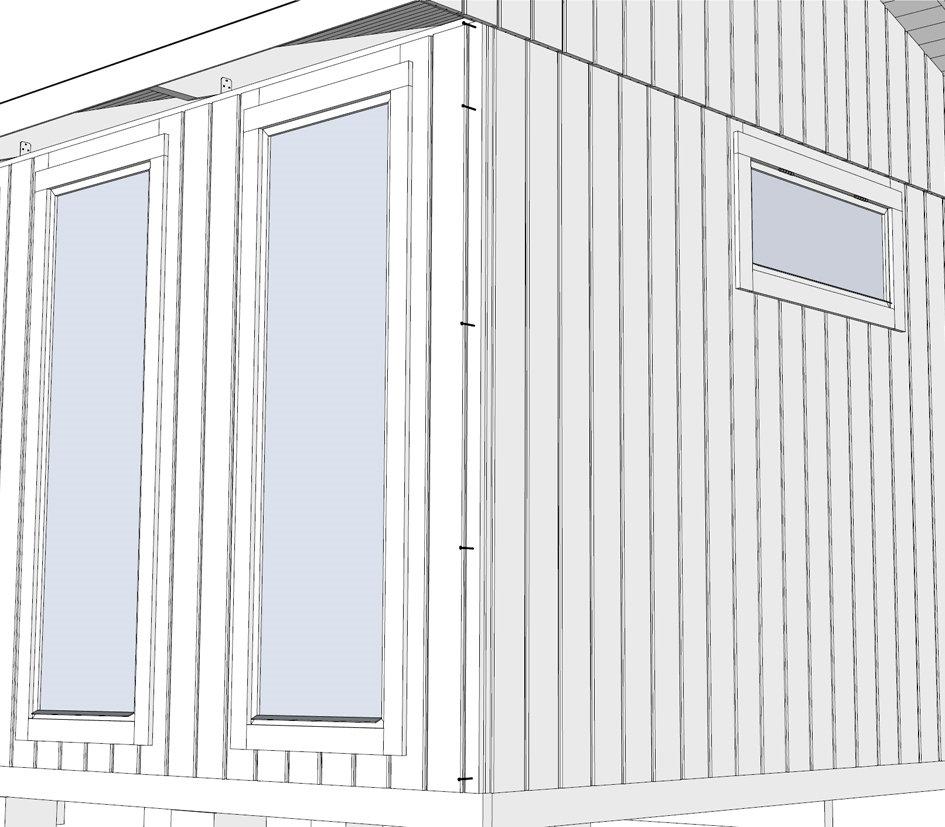

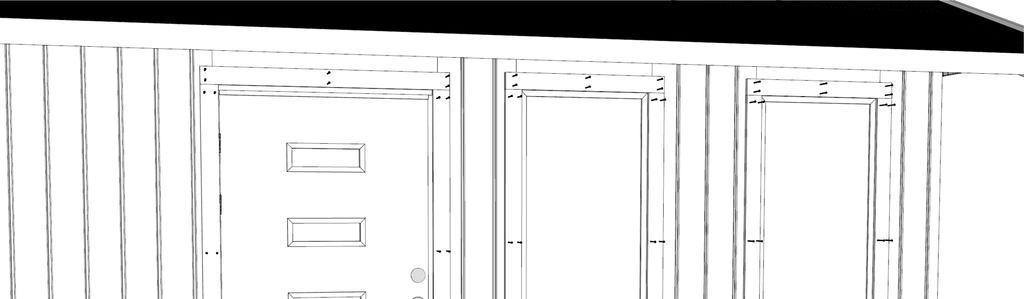

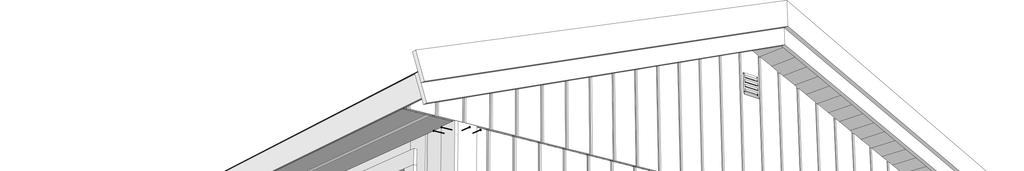

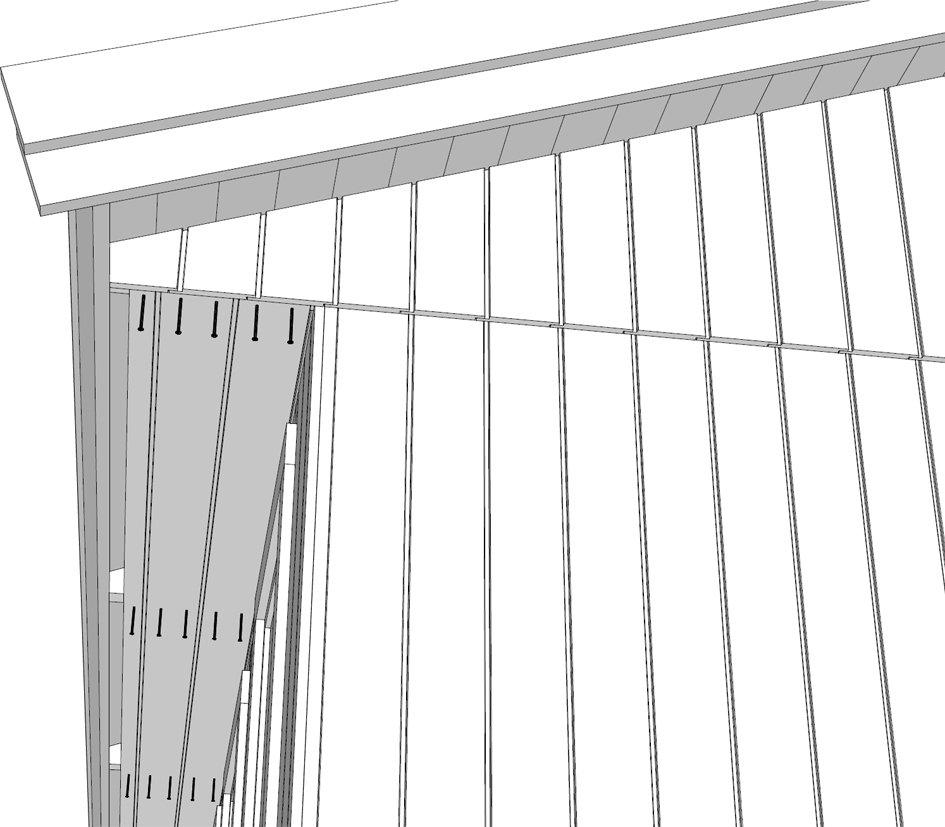

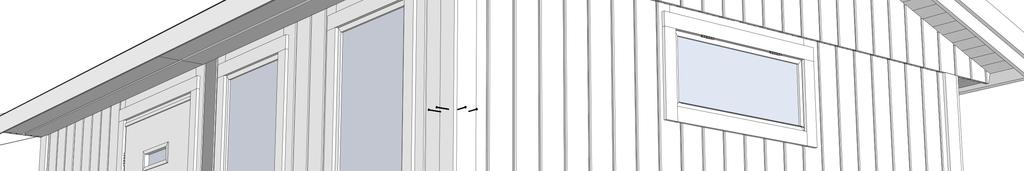

10 13. Spika fast foder runt fönster och dörr, anpassa och klyv även en täckbräda 16x7 under dörren, spika med trådspik 6x2,3. Se ritning A5. Om dörrsektion V7 eller fönstersektion med 9x4 fönster V2 placeras på en gavel närmast ett hörn får man anpassa det medföljande fodret, se ritning A3 hörndetalj. 14. Spika fast de medföljande hörnpassbitarna med spik 6x2,3, se ritning A Anpassa och montera funkispanelen underkant takfotstass, använd spik 6x2,3. Se ritning A4. OBS! Lämna luftspalt minimum 2 mm. 7

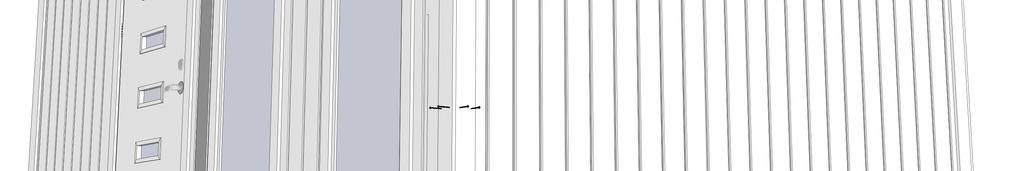

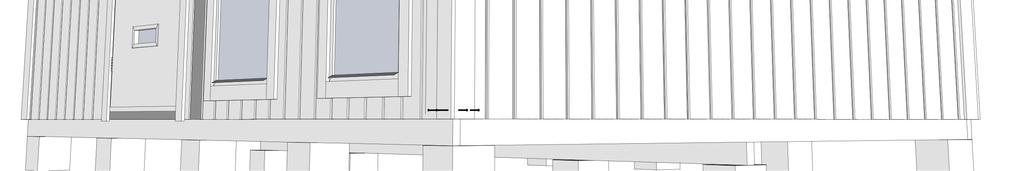

11 16. Spika fast knutbrädorna med spik 6x2,3, se ritning A Lägg en mjukfog över fönster och dörrfoder. (ingår ej i leverans.) 18. Nu återstår bara att måla huset, använd vår målningsanvisning eller rådfråga en färgfackhandel. Behandla dörrbladet noga så att fukt ej tränger in, se beskrivning på utsidan av dörrkarmen. Lycka till! Önskar JABO NORDC AB 8

12 7 r r l l _J x12 LW 34x L_ FÖRESKRFTER TAK RÅSPONT 17 MM T AKSTOLAR VÄGGAR 17x12 FUNKSPANEL VNDPAPP REGELSTOMME 35x7 TOTALT 14 VÄGGMODULER MODUL VAL SE AKTUELLKA T ALOG ELLER LL o::j ' LL o::j ' PLAN ENDAST FÖRSLAG PÅ MODULER OCH PLACERNG 9x4Ö PLNTPLAN <59 OBS DENNA PLNTRAD 1 mm LÄGRE._-- L.fl CD L.fl CD._-- L.fl L.fl._--._-- CD...j-...j- C) 7 r-n J [ J [ -,,h 34x12 BJALKLAGSPLAN BÄRLNA 4 7x SE AVEN RTNNG A 7. i [ [,-- DÖRRAR URVAL SE KATALOG ELLER HEMSDA FÖNSTER URVAL SE KATALOG ELLER HEMSDA GOLV: OVRGT BÄRLNA 4 7x1 BJÄLKLAG 34x12 GOLVTRÄ 21 mm TAKFOTSBRÄDOR VNDSKVOR DORR- OCH FONSTERFODER SPK FÖR MONTERNG BYGGNADSAREA (BYA) 14,8 m 2 c-- rri N c-- rri N Panel PH Digonal PH ÄNDRNGEN AVSER BYGGLOVSHANDLNG SEKTON JADO Gislavedsvägen 18, AMBJÖRNARPTel UPPDRAG NR RTADKONSTR AV UPPDRAGSLEDARE 115 DATUt.t J.A ANSVARG JABO FLEX 15 (217) Art.nr 621 PLANER, SEKTON SKALA A1A3 NUMMER 1 :5, A3 AO 1 BET B

13 --= - FASAD GAVEL 1 FASAD LANGSDA 1?,; i?,; Panel PH BET A ÄNDRNGEN AVSER BYGGLOVSHANDLNG FASAD GAVEL 2 FASAD LANGSDA 2 JADO Gislavedsvägen 18, AMBJÖRNARPTel UPPDRAG NR RTADKONSTR AV UPPDRAGSLEDARE 115 J.A DATUt.t ANSVARG JABO FLEX 15 (217) Art.nr 621 FASADER SKALA A1A3 NUMMER 1:5, A3 A2 BET A

14 UPP ' ' '- '- KNUTBRÄDOR 16x95 (T) N N KNUTBRÄDOR 16x95 DETALJ HÖRN t t ' ' w' ol"'- ::,:: l'.j ::,:: Z,<,: f-- V1 i _J _J LLJ z CL )- J DETALJ HÖRN PASSBT, 7 L DETALJ HORN VD PLACERNG AV VÄGGMDUL MED 9 BRED ÖPPNNG NÄRMAST HÖRN PÅ GAVEL KNUTBRÄDOR er: l'.j l'.j,<,: > f-- :z "" er: Lii LLJ >,o LLJ - V1 a: a. :z a. :::J _J en er: - ::,:: ::,:: V1 f-- _J LLJ > er: f-- l'.j X LLJ z r- _J X _J = LLJ ::,:: "' l l l l tj 11: l l l l l l l l l l -- co -- co co -- co.._j- (T).._j- L LL = X ' LL = X ' _J PLAN L _J co -- co -- co -- co!1 l!1 l l er: l'.j l'.j > - :z a: Lii LLJ >,o LLJ - V) a. z a: a. :::J en -' a: - V) ::,:: ::,:: - -' LLJ a: > - L.CJ X LLJ z r- -' X -' = "' LLJ ::,:: OBS! VD PLACERNG AV VÄGGMODULER MED 9mm BRED ÖPPNNG NÄRMAST HÖRN PÄ GAVLAR JUSTERAS BREDDEN PÄ FÖNSTERDÖRRFODER MOT KNUTBRÄDAN. 23 v STOMME 9x4 23 STOMME 25 PANELLÄNGD J ' J l'.j z LLJ _J ::,:: _J ::,:: LLJ z f-- V) CL 25 PANELLÄNGD Panel PH ÄNDRNGEN AVSER KONSTRUKTONSHANDLNG PLACERNG AV VAGGMODULER PÅ PLAN AR ENDAST ETT FORSLAG. KUND PLACERAR MODULER EFTER SN BEST ALLNNG. VD BEST ALLNNG AV SKJUTPART SE SKJUTPARTETS RTNNGAR NNAN MONTERNG AV VAGGAR 1 VD BEST ALLNNG AV 13x19 ELLER 15,4x19 DORR GALLER ENDAST GAVELPLACERNG. SE AVEN RESPEKTVE MONTERNGSANVSNNG. l UPP (T) N N JADO Gislavedsvägen 18, AMBJÖRNARPTel UPPDRAG NR RTADKONSTR AV UPPDRAGSLEDARE 115 DATUt.t J.A ANSVARG JAB FLEX 15 (217) Art.nr 621 STOMPLAN, VÄGGAR SKALA A1A3 NUMMER 1:5, A3 A3 BET A

15 UNDERLAGSPAPP RÅSPONT 17 FÖRANKRNNGSBESLAG 6x6x4 (EN SDA) EXTRA HAMMARBAND 28x7 MELLAN GAVELTAKSTOLAR 21x95 mm TAKFOTSBRÄDA =====- 17x12 FUNKSPANEL LUFTNNG FUNKSPANEL 17 mm N VÄGG UTFRÅN 17x12 FUNKSPANEL e , VNDPAPP 35x7 REGELSTOMME c-- c-- rri C) N rri C) N 21 GOLVTRA BOTTENRAM 34x12 BJÄLKLAG 34x12 BÄRLNA 47x1 GRUNDPAPP (NGÅR EJ LEV) SEKTON GRUNDPAPP (NGÅR EJ LEV) Panel PH ÄNDRNGEN AVSER KONSTRUKTONSHANDLNG JADO Gislavedsvägen 18, AMBJÖRNARPTel UPPDRAG NR 115 DATUt.t RTADKONSTR AV J.A UPPDRAGSLEDARE ANSVARG JABO FLEX 15 (217) Art.nr 621 SEKTON, DETALJER SKALA A1A3 1:2 NUMMER A4 BET A

16 21x12 mm VNDSKVOR 34x34 STODREGEL 38x5 TREKANTLST ' ', ' 38x5 TREKANTLST x12 mm VNDSKVOR 34x34 STÖDREGEL, ! 17 RÅSPONT L J v\ 3 EXTRA HAMMARBAND ' 28x7 16x7 FODER UTSDA PANEL L J VÄGG UTFRÅN 17x12 FUNKSPANEL VNDPAPP 34x7 REGELSTOMME SKRUVAS DETALJ GA VELSPRANG 21 GOL VTRÄ UTSDA DÖRRKARM UTSDA PANEL 17x45 VD DÖRR GOL VTRÄ UNDER TRÖSKEL. GRUNDMURSPAPP NGÅR EJ LEV. LÄNGDSEKTON SNTT. ' VD DÖRR (DORR PLACERAD P A LANGSDAN)... FONSTERGAVEL Panel ÄNDRNGEN AVSER PH KONSTRUKTONSHANDLNG JADO Gislavedsvägen 18, AMBJÖRNARPTel UPPDRAG NR RTADKONSTR AV UPPDRAGSLEDARE 115 J.A DA TUt.t ANSVARG JABO FLEX 15 (217) Art.nr 621 LÄNGDSEKTON, DETALJER SKALA A1A3 NUMMER 1:2 A5 BET A

17 3958 UTSDA T AKFOTSBRÄDA SE RTNNG AOS,-- \ \ \ ' ' ' : 1 T AKSTOL : 1: TYP 1 11 l T AKSTOL 11 TYP 2 l T AKSTOL TYP 2 T AKSTOL TYP 2 u.j -, Y'. LJ z ro -..j- Ln -..j- CC: <( V) f- LLJ o_ VJ J LLJ > <( l'j J LLJ z <( o_ <( D VJ f- :::J ro -..j---lj7 396 T AKSTOL TYP 1 MED FUNKSPANEL 17x12 mm 396 TAKPLAN TAKYTA = 21,7 m 2 f z o_ V) o<[ ::: T AKSTOL TYP 2 Panel PH ÄNDRNGEN AVSER KONSTRUKTONSHANDLNG c-- rrl N c-- rrl N JADO Gislavedsvägen 18, AMBJÖRNARPTel SEKTON UPPDRAG NR RTADKONSTR AV UPPDRAGSLEDARE 115 DATUt.t J.A ANSVARG JABO FLEX 15 (217) Art.nr 621 TAKPLAN, SEKTON SKALA A1A3 1:5, A3 NUMMER A6 BET A

18 MELLARUM ' ' ' '- J L 34x LJ LJ L 4376 =s-- X r--._j- N rr7 C) N se-- X _J L <( z - _J ::: :<( o::::i 17 L_J r\ = 17 i --J s-- X L_J L BJALKAR 34x12 21 GOL VTRA (Y7 r r r r r r r r ' ' ' '- 7 i 34x12 '' BJALKLAGSPLAN n ( n i BARLNA 4 7x1 SNTT A-A GRUNDMURSPAP NGÅR EJ LEV. Panel PH ÄNDRNGEN AVSER KONSTRUKTONSHANDLNG \ JADO Gislavedsvägen 18, AMBJÖRNARPTel x3 st 1x34 UPPDRAG NR RTADKONSTR AV UPPDRAGSLEDARE 115 J.A DA TUt.t ANSVARG JABO FLEX 15 (217) Art.nr 621 BJÄLK LAGS PLAN SKALA A1A3 NUMMER 1:3, A3 A7 BET A

19 PRNCP TV ARSEKTON 1. ANVSNNGAR SOLERNG TLL BOTTENRAM OCH BJALKAR SPKAS UPPLAGSBRADA 16x1 MED 75x28c3. 2. PLACERA UT BLNDBOTTENBOARD PÅ UPPLAGSBRADOR. FAST VARJE BOARD. 3. BJÄLKLAGET SOLERAS MED 12 mm. SSTA BTEN VARJE FACK TLLSKÄRES. SE TLL ATT GOD PASSNNG ERHÅLLES. SOLERNGEN SKALL NÅ UPP TLL BJÄLK LAGETS ÖVERKANT ÄVEN MED VSST ÖVER MÅTT. 4 VAGGAR SOLERAS MED 7mm. 5 TAKET SOLERAS MED 95mm. (EN SDA ÄR PAPPKLÄDD). TLLPASSA SOLERNGEN NOGA, ca 5% ÖVERMÅTT GÖR ATT SOLERNGEN HÄNGER KVAR. TLLPASSA VAL VD SPKREGEL 34x7 SAMT SE TLL ATT LUFTSPALT MOT TAK SÄKERSTÄLLS. PAPPSDAN VÄNDS UPPÅT. SOLERNG GAVELSPETS TLLPASSAS FRÅN MED LEVERERAD SOLERNG EV. SO-STOPP DETALJ GAVEL SO PH Panel PH ÄNDRNGEN AVSER KONSTRUKTONSHANDLNG JADO Gislavedsvägen 18, AMBJÖRNARP Tel UPPDRAG NR RTADKONSTR AV 12 J.A DATUt.t ANSVARG UPPDRAGSLEDARE JABO FLEX SO (217) SOLERSATS, 17x12 FUNKSPANEL SEKTON, DETALJ SKALA A1A3 1:1, A3 NUMMER A8-SO BET B
