Jabo Wood Products AB ref till ritningsnummer 1134 sida 1(2)

Transkript

1 JABO VEGBY 15 m² (Svenska ) LEVERANSBESKRIVNING TAK Underlagspapp, finsågad takpanel, takåsar 58 x 145 och 43 x 145, dubbla vindskivor. Taklutning ca 16 o. YTTERVÄGG Timmerprofil 43 x 145, kapade och färdigknutade, varje planka märkt med nummer. Hål för fönster utförs på byggplats. Fönster är tillval. GOLV Bottenram 45 x 120, golvbjälkar 35 x 120, underlagsgolvträ 21. Bärlina 100. FÖNSTER - TILLVAL Infattning till fönster och dörr ingår med 15 lpm. Foder 22 x 95 ingår endast till dörr. DÖRR Enkeldörr 9 x 19 med 2-glas isolerrad, 10 gr, avlångt fönster, obehandlad. Högerhängd. Trycke och lås ingår. PLÅT Material för plåtbeslagning ingår ej. ÖVRIGT Spik, beslag och skruv ingår. Ventilgaller. ALTAN - TILLVAL Bottenram 45 x 120, golvbjälke 35 x 120, trallgolv 22x95 obeh, räcke av timmerprofil med överliggare. RITNINGAR OCH BESKRIVNINGAR Ritningar, byggbeskrivning och materialbeskrivning. Jabo Wood Products AB ref till ritningsnummer 1134 sida 1(2)

2 JABO VEGBY 15 m 2 LEVERANSBESKRIVNING DIMENSIONSFÖRUTSÄTTNINGAR VEGBY 15 m 2 är ej dimensionerad enligt NYBYGGNADSREGLERNA BKR. Takåsar mm. är dimensionerade för snöbelastning och egenvikt genom praktisk tillämpning/fullskaleprov vid fabriken. Vid placering av VEGBY 15 m 2 inom område där höga krav betr. lastförutsättningar gäller, skall detta ovillkorligen framgå i beställning och leveransbeskrivning. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Illustrerad inredning ingår ej utan att vara speciellt angiven. Mineralullsisolering för tak, vägg och golv ingår ej i standardleveransen utan kan fås som tillval. Jabo Wood Products AB ref till ritningsnummer 1134 sida 2(2)

3 Svenska av 2 JABO VEGBY 15m² MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats 30 Blockpanel nr.88 BP x X 2 Blockpanel nr.93 sned kant BP x X 14 Blockpanel nr.90 BP x X 15 Blockpanel nr.55 BP x X 2 Blockpanel nr.56 halvbit BP x77, X 1 Blockpanel nr.77 ursågad över dörr A-vägg BP x X 14 Blockpanel nr.48 BP x X 2 bnt Blockpanel gavelspets till A-C GS039 43x145 X 2 Blockpanel monteringsklossar MK002 43x145 X 1 Takås jackade TÅ x X 2 Takås jackade TP x X 4 Vindskiva TH x X 4 Vindskiva TH x X 2 Takfotsbräda TH x X Takfotsregel + vindförankringslist SR081 34x34 26 m X 2 Dörrfoder TH x X 1 Ytterdörr avlångt glas höger 10gr 434 9x19 3 rlr Underlagspapp TJB Supetak YAP 500 PA050 10m X Diagonalsågad tegelkil TK001 38x50 12m X 4 Dörr-och fönsterinfattning 43 mm spår IF004 45x X VÄND! Jabo Wood Products AB

4 Svenska av 2 JABO VEGBY 15m² MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats 38 Golvträ GB094 21x X 105 Takpanel TP006 19x X 5 Bjälkar BL036 35x X 2 Bottenram jackad BR090 45x X 2 Bottenram BR028 45x X 1 Bärlina IT044 47x x Spik- och beslagspåse innehållande: SB104 1 Komplett trycke och lås till ytterdörr LC002 1 Trådspik á 200 st SS x4,0 3 Trådspik á 250 st SS406 75x2,8 1 Trådspik á 500 st SS403 60x2,3 2 Pappspik á 500 st SS302 15x2,1 2 Ventilgaller IK071 Batchnr: Sign: This product is carefully packaged and controlled by: Nr: Jabo Wood Products AB

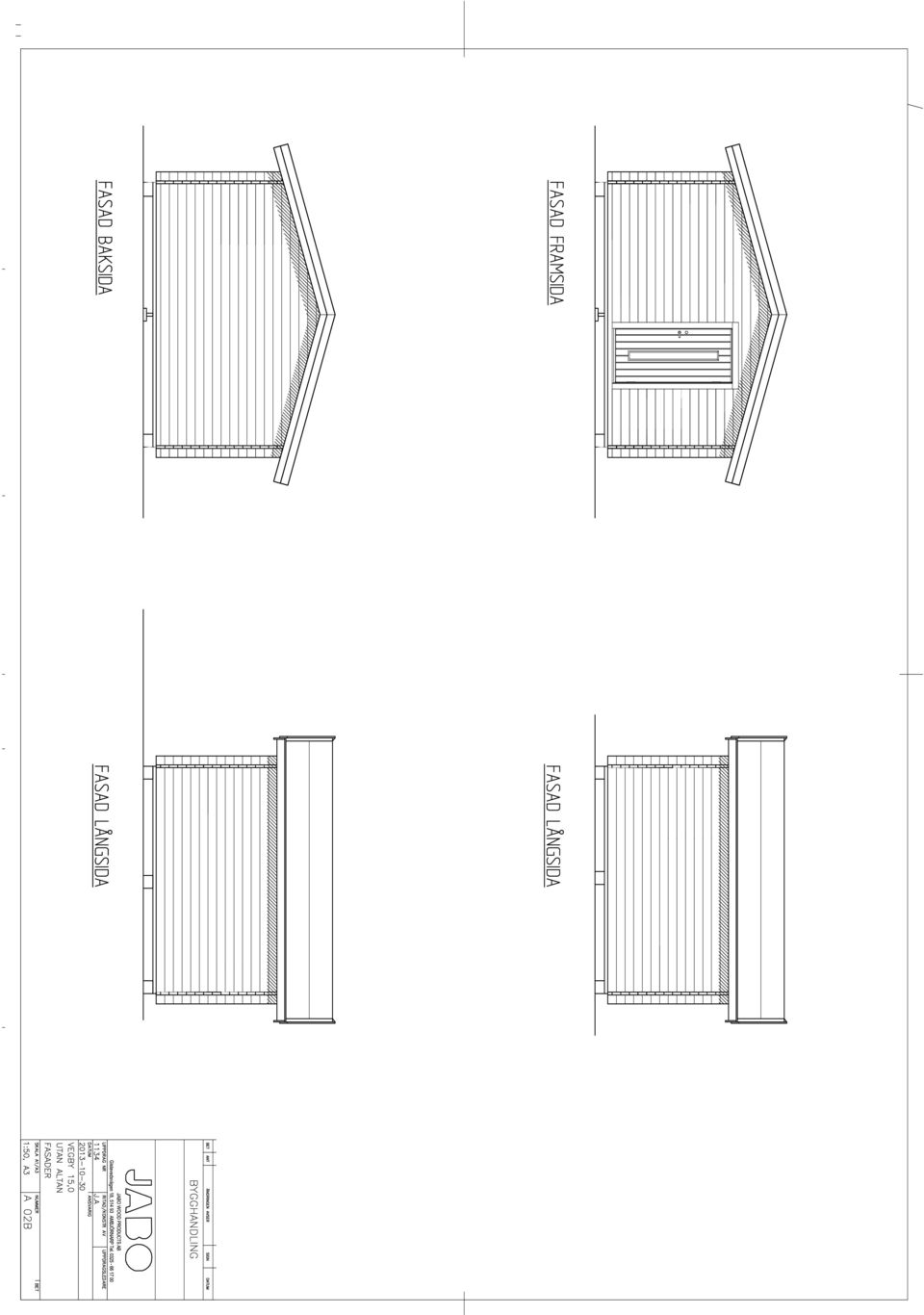

5 Innehållsförteckning: Byggnadsbeskrivning (Svenska ) Ritningar 1134 A01-A06 JABO VEGBY 15 m² För att ni ska bli nöjda med Ert VEGBY 15 krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning med mera bör kontrolleras. Skaffa ändamålsenliga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot väder och vind under lagring och uppförande, täck det med plast eller något likvärdigt. Speciellt viktigt är det att råsponten på taket skyddas innan underlagspappen kommer på. Kapa aldrig bitar förrän Du kontrollerat att rätt bit kapas och till rätt mått. Utför sedan arbete enligt byggbeskrivningen. Läs igenom vår UNDERHÅLL/MÅLNING anvisning innan ni påbörjar arbetet. Tips! Behandla bottenram, bjälkar och bärlina före montering med någon form av träskyddsmedel. OBS! Vid isolerat golv ska inte bjälkarna behandlas. Rådfråga din färgfackhandel. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära varje taknock som möjligt. GARANTIN GÄLLER EJ OM DETTA INTE ÄR UTFÖRT. Om ni har för avsikt att isolera stugan, se våra isoleringsanvisningar innan ni börjar montera stugan. VEGBY 15 m² BYGGNADSBESKRIVNING 1. Iordningställ grund och grundläggning enligt ritning A01. Grundplintar utförs av lecablock, betongsten, gjutna plintar eller likvärdigt. Grundplintar skall vara anlagda på sättningsfritt underlag. OBS! Grundplintar under bärlina utförs med ovansida 100 mm under övriga plintar, se ritning A01. Kontrollera fukt och eventuella dräneringsproblem. TÄNK FÖREBYGGANDE! Planera mark i och omkring grund, anordna fall ifrån byggnaden. Plintar till ev. altan utförs helst vid samma tillfälle, detta då altan är tillval. 2. Placera bärlinan på den mittersta plintraden. Lägg ut bottenramarna och bjälklaget på marken bredvid plintsättningen, alternativt spika direkt på plats. Spika ihop det enligt måttangivelserna på ritning A 06. I hörnen spikas bottenramen ihop med 4 st spik 75x2,8 se bild till höger och detalj A. På sidorna spikas bjälkarna ihop med bottenramen med 2 st spik 75x2,8 och 1 st spik 125x4,0, se detalj B. Flytta det ihopspikade bjälklaget till plintsättningen. Vid tillval av altan spikas detta bjälklag enligt ritningar ovan. Se detalj ritning A06. Jabo Wood Products AB VEGBY 15 1(5)

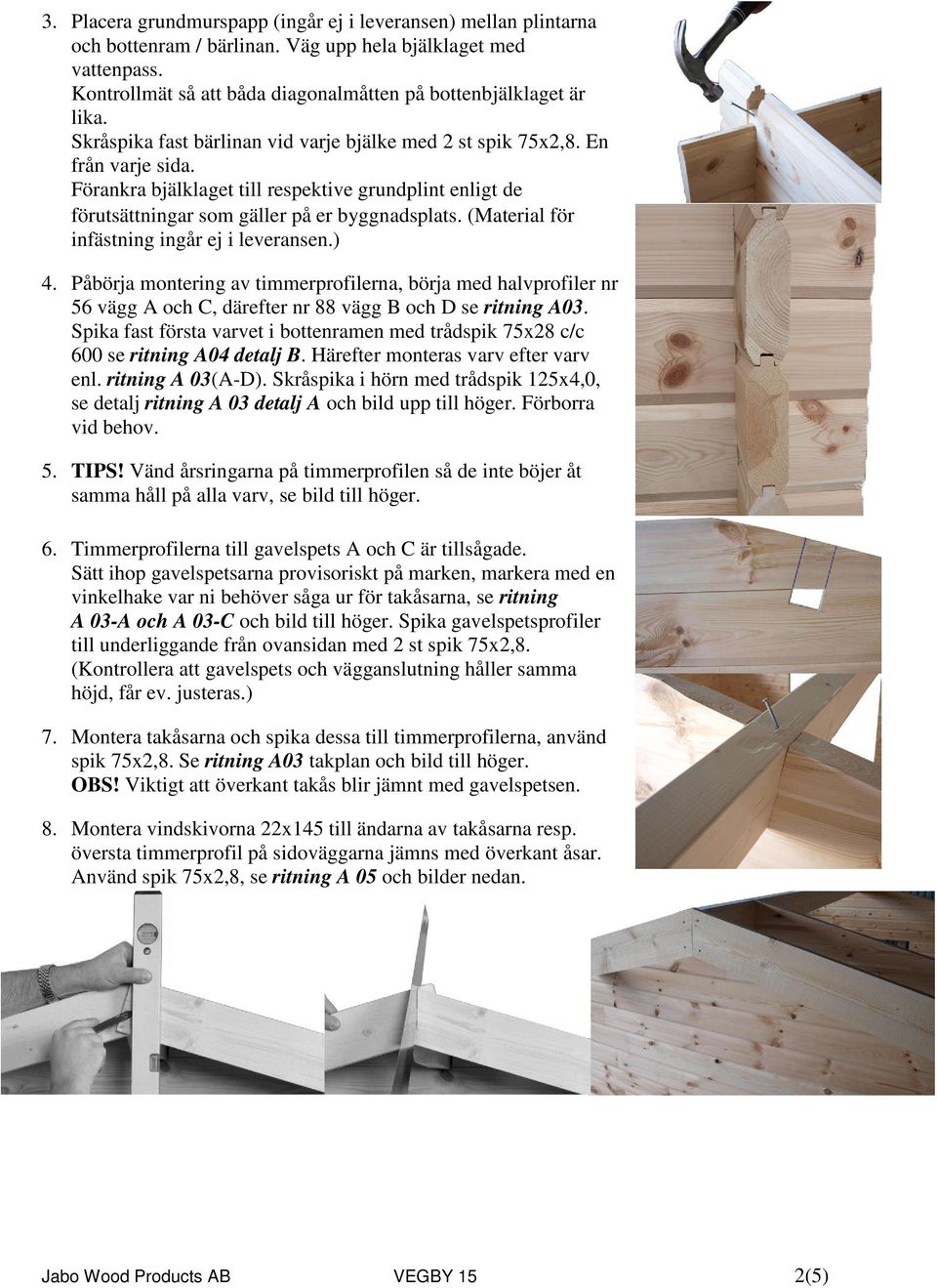

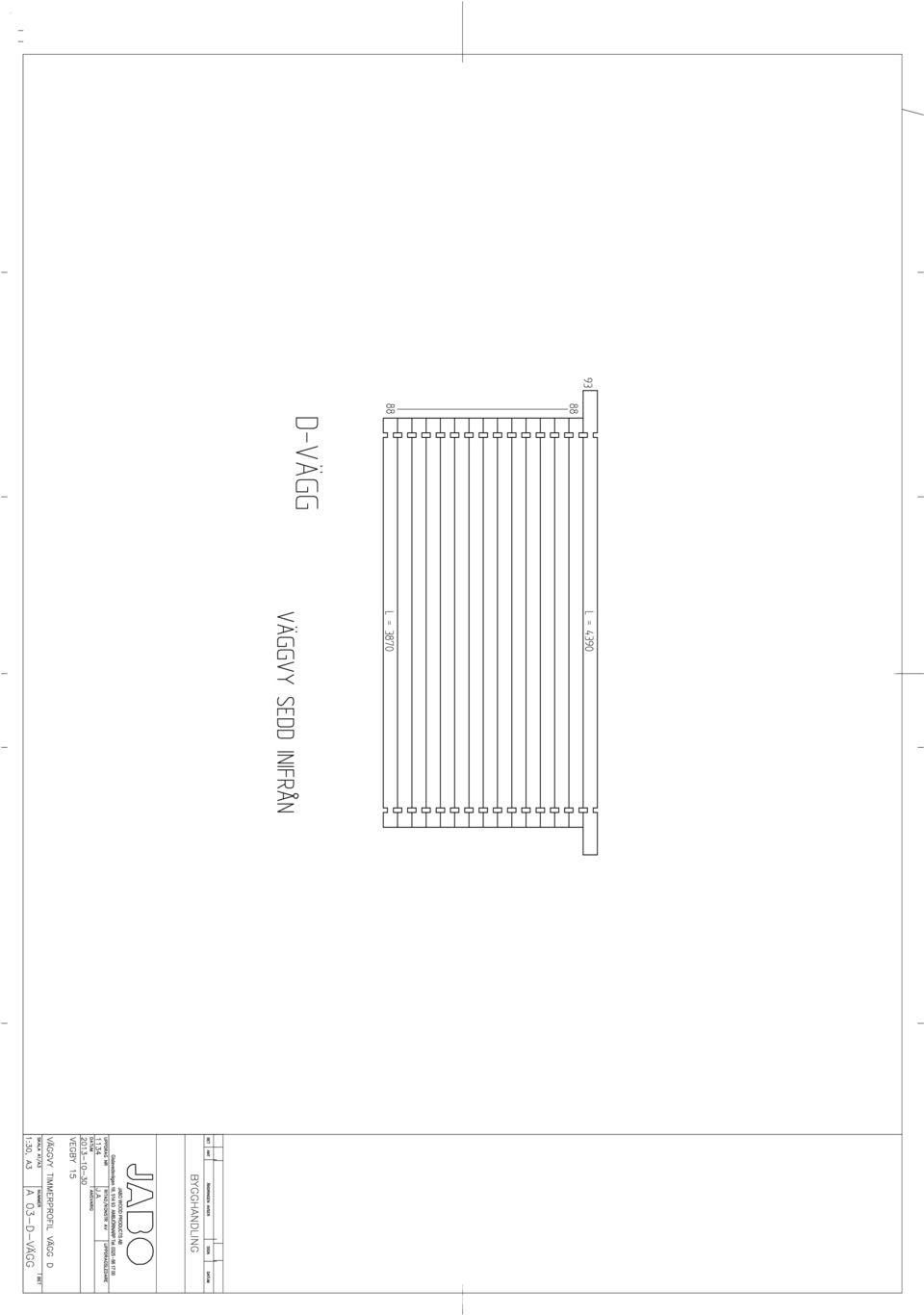

6 3. Placera grundmurspapp (ingår ej i leveransen) mellan plintarna och bottenram / bärlinan. Väg upp hela bjälklaget med vattenpass. Kontrollmät så att båda diagonalmåtten på bottenbjälklaget är lika. Skråspika fast bärlinan vid varje bjälke med 2 st spik 75x2,8. En från varje sida. Förankra bjälklaget till respektive grundplint enligt de förutsättningar som gäller på er byggnadsplats. (Material för infästning ingår ej i leveransen.) 4. Påbörja montering av timmerprofilerna, börja med halvprofiler nr 56 vägg A och C, därefter nr 88 vägg B och D se ritning A03. Spika fast första varvet i bottenramen med trådspik 75x28 c/c 600 se ritning A04 detalj B. Härefter monteras varv efter varv enl. ritning A 03(A-D). Skråspika i hörn med trådspik 125x4,0, se detalj ritning A 03 detalj A och bild upp till höger. Förborra vid behov. 5. TIPS! Vänd årsringarna på timmerprofilen så de inte böjer åt samma håll på alla varv, se bild till höger. 6. Timmerprofilerna till gavelspets A och C är tillsågade. Sätt ihop gavelspetsarna provisoriskt på marken, markera med en vinkelhake var ni behöver såga ur för takåsarna, se ritning A 03-A och A 03-C och bild till höger. Spika gavelspetsprofiler till underliggande från ovansidan med 2 st spik 75x2,8. (Kontrollera att gavelspets och vägganslutning håller samma höjd, får ev. justeras.) 7. Montera takåsarna och spika dessa till timmerprofilerna, använd spik 75x2,8. Se ritning A03 takplan och bild till höger. OBS! Viktigt att överkant takås blir jämnt med gavelspetsen. 8. Montera vindskivorna 22x145 till ändarna av takåsarna resp. översta timmerprofil på sidoväggarna jämns med överkant åsar. Använd spik 75x2,8, se ritning A 05 och bilder nedan. Jabo Wood Products AB VEGBY 15 2(5)

7 9. Spika fast takfotsregeln i takfotsbrädan med 1 st spik 60x2,3 c/c 400 mm. Takfotsbrädan ska sticka upp samma höjd som takpanelen är tjock, se ritning A 04 detalj A. Tips! Använd en takpanel som mått. Eventuell utskjutande spik böjs in eller knipsas av. Fäst därefter den i hopspikade konstruktionen i vindskivan med 2 st spik 75x2,8 i vardera ände, använd den färdigkapade takpanelen så ni vet var takfotskonstruktionen ska spikas fast, se bilder nedan. Spika även i 2 stycken takpanel provisoriskt för att hålla uppe konstruktionen och för att rikta upp takfoten. 10. Montera takpanelen. Börja i framkant av taket, placera första brädan jämns med vindskiva 22x145. Den fasade sidan vänds nedåt. Spika med 1 st trådspik 75x2,8 per bräda och anslutningspunkt. Sista brädan sågas så att taket avslutas jämns med undre vindskivan. Se ritning A03 takplan och A04 A Därefter spikas trekantsläkten dit c/c 400 genom takpanelen och vindskivan med spik 60x2,3. Detta enligt ritning A 05 detalj A. 12. Montera dit den yttre vindskivan 22x120 med spik 75x2,8 i takåsar och takfotsbräda samt en mellan varje takås se ritning A Montera underlagspapp. Börja med första våden ca 10 mm utanför den nedre kanten av takfotsbrädan med klisterremsan eller vid behov med godkänt skarvklister (ingår inte i leveransen). Fortsätt med omlottläggning minst 100 mm upp till nock. Gör sedan likadant på andra sidan och avsluta med en våd över nocken. Underlagspappen ska läggas med textil sidan uppåt. Vi rekommenderar att ni spikar med pappspik 15x2,1 c/c 60 mm i ett sicksack mönster. Se bild till höger. Nedersta våden spikas med en enkelrad pappspik c/c 60 mm. Lägg pappen upp mot trekantslisten och längdskär på överkant trekantslist. När pappen är färdiglagd, montera den yttersta vindskivan 22x120 med 2 st spik 75x2,8 c/c 600 mm. Se bild till höger. OBS! Underlagspapp utgör endast tillfällig takbeklädnad, varför ett permanent ytskikt SKALL monteras omgående. I samband med montering av permanent ytskikt, komplettera med vindskivelist, hängrännor och andra plåtbeslag. Ren såga vindskivorna vid takfotsbrädan. TIPS! Anpassa längden utanför takfotsbrädan efter slutlig takbeklädnad, hängrännor etc. Jabo Wood Products AB VEGBY 15 3(5)

8 14. Montera golvbrädor, spika osynligt med trådspik 60x2,3 till golvbjälklaget. Börja 5 mm från väggen. Använd ett spikdon de sista 5 mm. Se bilder nedan. Sista brädan klyvs för att passa in. Se ritningar A 04-A 05. Golvträet är endast ett underlagsgolv där det kan förekomma kvisturslag, sprickor etc. Tips! Täck det färdigspikade golvet för att skydda det mot nedsmutsning. 15. Montera dörrinfattning, börja med att jacka ur infattningen såsom bilden nedan visar. Skråspika fast infattningen i varje timmerprofil med 1 st spik 75x2,8. Över dörr skråspika c/c 300 mm. Se ritning A04 detalj C, A05 detalj C och bilder nedan. OBS! Kontrollera hålmåttet för dörren så dörrkarmen passar, se måttritning A03, får ev. justeras. 16. Montering av fönster: Ett antal föreslagna placeringar på fönster finns på ritning A03-B. Ni kan placera fönstren enligt eget önskemål. Tänk på att om ni monterar de fönstren på stugans sidor att de inte tar i takfotsbrädan då de ska öppnas. Max höjd finna angiven på ritning A03-B. Såga upp en öppning enligt måttangivelse på ritning A 03-B enligt det tänkta fönstret. Montera därefter fönsterinfattning på samma sätt som dörrinfattningen. Gör likadant för de ev. andra fönstren. Montera fönstren, se medskickad detaljritning för dörr/fönstermontering och ritning A04 detalj C. Jabo Wood Products AB VEGBY 15 4(5)

9 17. Montera dörren, utsida karm = utsida infattning. Väg av dörrkarm med vattenpass. Kontrollera diagonalmåtten så dessa blir lika, se ritning A detalj C. OBS! Utfyllnadsbiten och latexfog (ingår ej i leveransen men rekommenderas). Spika eller skruva fast karmarna (skruv medföljer ej), använd spik 125x4,0 istället för 100x3,4 som står i monteringsanvisningen för dörr. Se medskickad detaljritning för dörr/fönstermontering. 18. Montera dörr- och fönsterfoder. Spika med trådspik 60x23. OBS! Fäst endast det understa fönster/dörr fodret provisoriskt för att senare slutligt höjdjusteras vid eventuell montering av fönster/dörr bleck eller dylikt. 19. Montera vindförankringslist, se medskickad detaljritning (utgår vid isolerad variant). 20. Montera altanräcke. Se ritning A03 och A05. (Tillval) Börja med halvprofil nr 56 i framkant sedan bit nr 91 på sidorna osv. upp. Skruva fast timmerprofilerna med den färdiga timmerväggen snett uppifrån eller sidan. Kolla så täckbrädan täcker skruven! Montera handledare (altanräcke) ovan timmerprofilerna. Trall golvet monteras därefter avsluta sedan med att montera täckbrädan i skarven. 21. Nu återstår bara att måla huset, använd vår målningsanvisning eller rådfråga en färgfackhandel. Behandla dörrbladet noga så att fukt ej tränger in, se beskrivning på utsidan av dörrkarmen. Vi rekommenderar att ni lägger en genomskinlig övermålningsbarfog i knutens alla 3 sidor mellan grundmålning och första strykningen av fasaden. Lycka till! önskar Jabo Wood Products AB Jabo Wood Products AB VEGBY 15 5(5)
