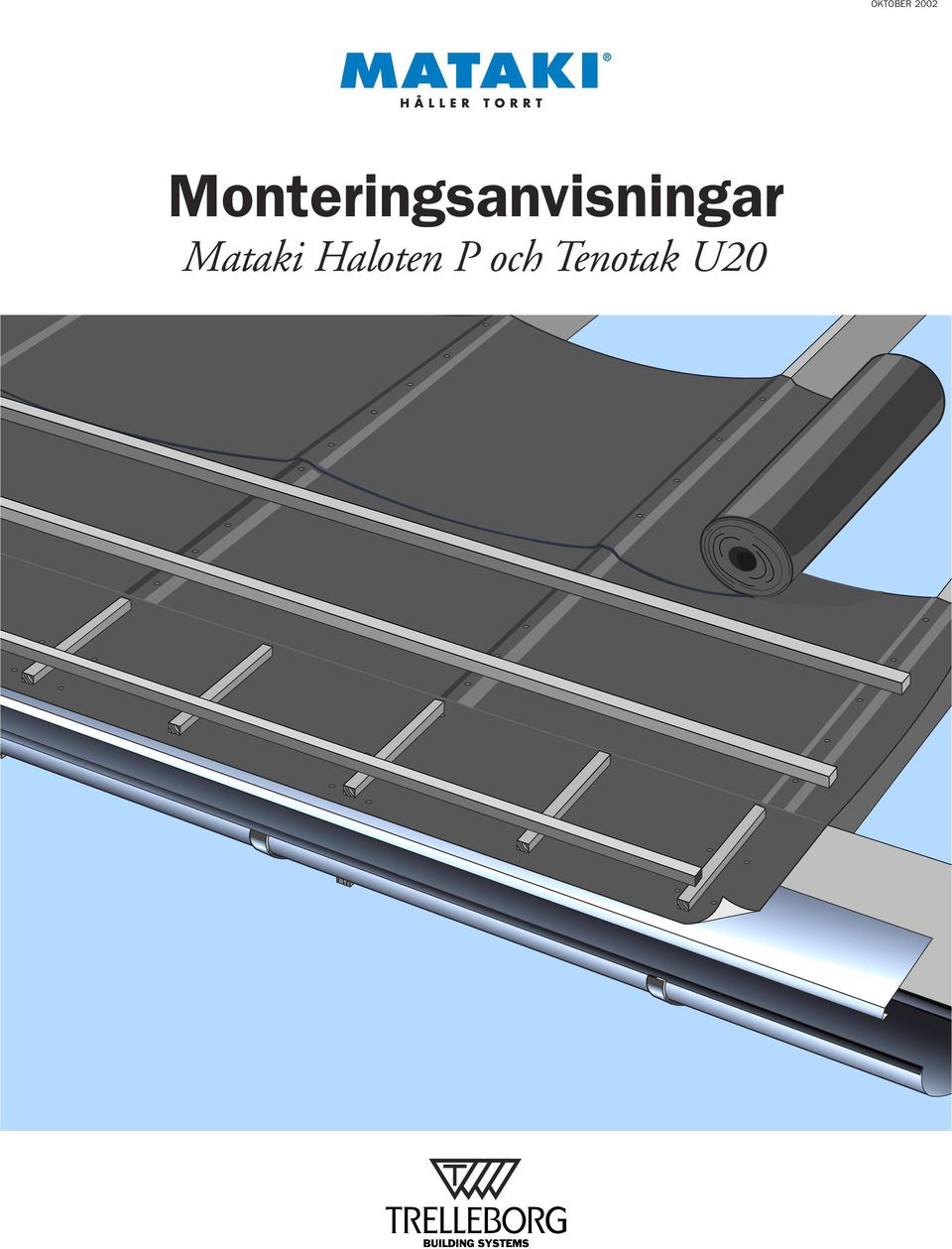

1 Monteringsanvisningar Mataki Haloten P och Tenotak U20 OKTOBER 2002

2 A Denna monteringsanvisning gäller för både Haloten P och Tenotak U20. Observera att skarvning och klistring för Haloten P görs med Mataki Specialklister, medan skarvband Terostat 81 används för Tenotak U20 Utforma takfot (bild A) Utforma takfoten genom att längst ned på takstolarna spika en 12 mm K-plywood med en bredd som minst motsvarar synligt taksprång, dock minst 200 mm. Plywooden kan ersättas med tex 16 mm spånskiva V313 eller 19 mm råspont. Rännkrokar fästs c 600 mm och fotplåt monteras. Förberedelser (bild B) Skär upp underlagstäckningen i längder motsvarande färdig huslängd +300 mm för att kompensera nedhänget mellan takstolarna och överhänget vid de båda gavlarna. Du behöver inte ta hänsyn till genomföringar och takkupor när du skär våderna. Vid större genomföringar typ skorsten o.d. måste uppregling göras mellan takstolarna. Uppreglingen görs innan underlagstäckningen monteras. Fästdon För infästning i takstol alternativt: Pappspik 25x28, c 80 mm Häftklammer 12,9x10, c 50 mm Häftklammer 26,5x19, c 100 mm B Första våden (bild C) Rikta in och fäst den första våden provisoriskt i gaveltakstolarna. Lika mycket duk ska hänga ned utanför respektive gaveltakstol. Lägg duken ca 20 mm från fotplåtens nederkant. Dukens egen tyngd gör att man automatiskt får ett visst nedhäng mellan varje takstol. Nedhänget får vara högst mm. Fäst duken mot fotplåten enligt anvisningar ovan.

3 Läktning (bild C) Då första våden är infäst påbörjas läktningen. Fortsätt sedan växelvis med att lägga duk och läkt. Lägg nedersta bärläkten på ströläkt, c 600 mm, för att underlätta vattenavrinningen. För mycket stora taksprång kan denna åtgärd bli aktuell även för andra bärläktet, osv. C Gavel (bild D) Vik duken över gaveltakstolen och fäst in den i takstolens utsida ( se Fästdon ). Lägg en remsa duk 100 mm in på taket, ut över väggen och kläm fast den underifrån med bräderna som klär in taksprånget. Skarvning (bild E) Undvik att skarva duken! Om du ändå måste skarva skall överlappet täcka minst ett takstolsfack (duken ska alltså ligga dubbel här). D 100mm 100mm c enligt tabell 100mm Överlapp (bild F) Överlappet mellan två våder bestäms av taklutningen: =200 mm > 27 =150 mm E F

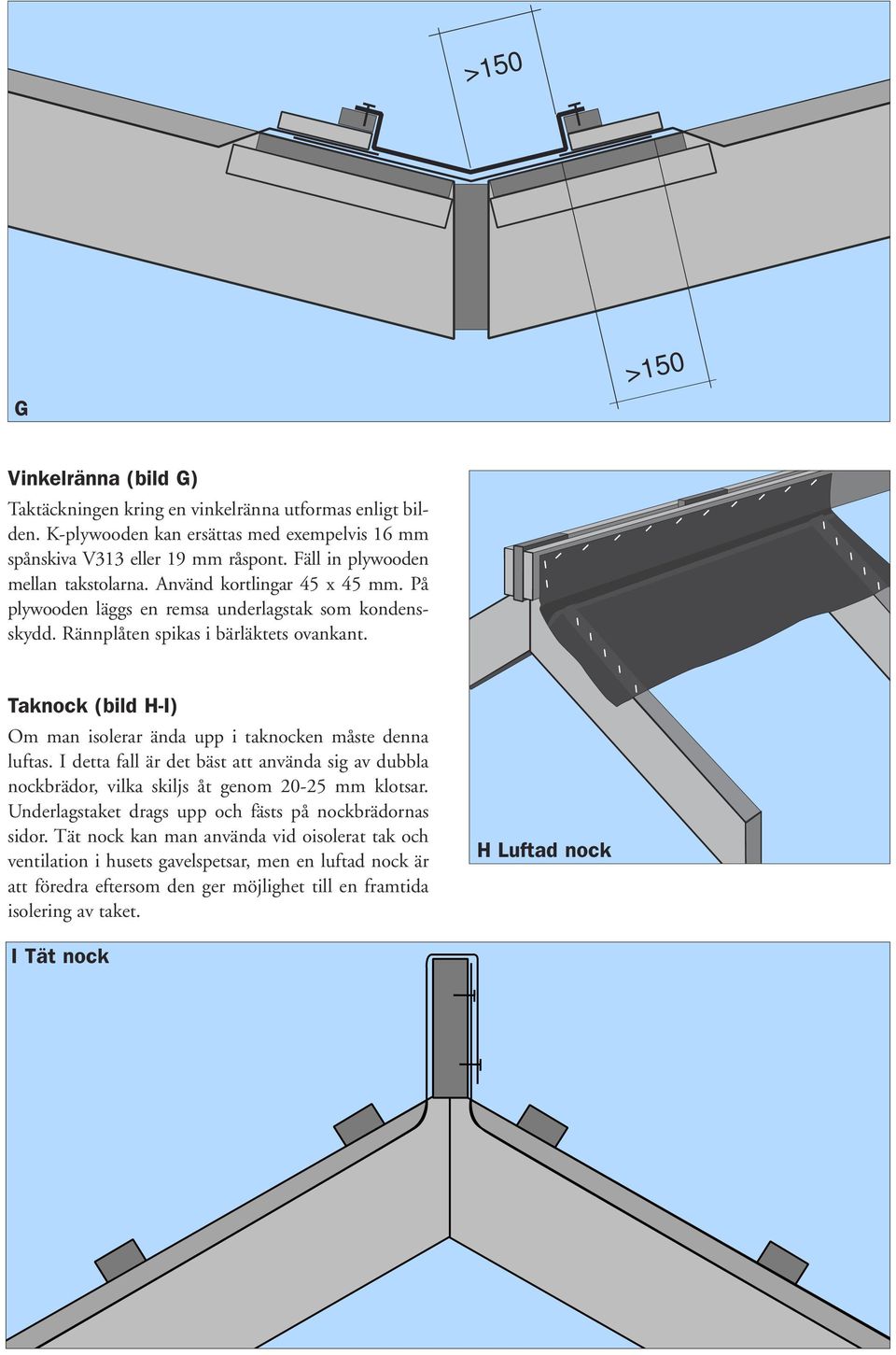

4 >150 G >150 Vinkelränna (bild G) Taktäckningen kring en vinkelränna utformas enligt bilden. K-plywooden kan ersättas med exempelvis 16 mm spånskiva V313 eller 19 mm råspont. Fäll in plywooden mellan takstolarna. Använd kortlingar 45 x 45 mm. På plywooden läggs en remsa underlagstak som kondensskydd. Rännplåten spikas i bärläktets ovankant. Taknock (bild H-I) Om man isolerar ända upp i taknocken måste denna luftas. I detta fall är det bäst att använda sig av dubbla nockbrädor, vilka skiljs åt genom mm klotsar. Underlagstaket drags upp och fästs på nockbrädornas sidor. Tät nock kan man använda vid oisolerat tak och ventilation i husets gavelspetsar, men en luftad nock är att föredra eftersom den ger möjlighet till en framtida isolering av taket. H Luftad nock I Tät nock

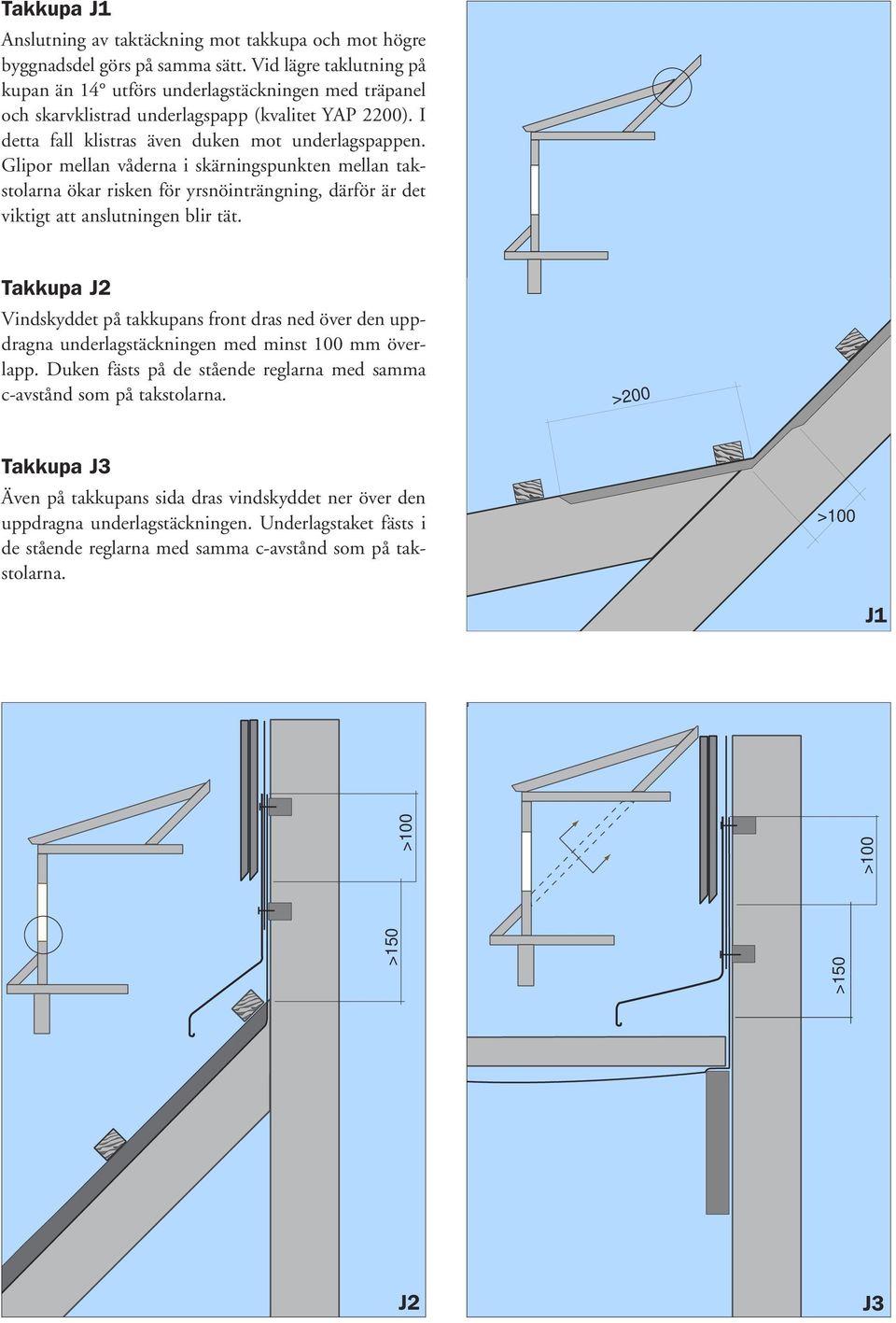

5 Takkupa J1 Anslutning av taktäckning mot takkupa och mot högre byggnadsdel görs på samma sätt. Vid lägre taklutning på kupan än 14 utförs underlagstäckningen med träpanel och skarvklistrad underlagspapp (kvalitet YAP 2200). I detta fall klistras även duken mot underlagspappen. Glipor mellan våderna i skärningspunkten mellan takstolarna ökar risken för yrsnöinträngning, därför är det viktigt att anslutningen blir tät. Takkupa J2 Vindskyddet på takkupans front dras ned över den uppdragna underlagstäckningen med minst 100 mm överlapp. Duken fästs på de stående reglarna med samma c-avstånd som på takstolarna. >200 Takkupa J3 Även på takkupans sida dras vindskyddet ner över den uppdragna underlagstäckningen. Underlagstaket fästs i de stående reglarna med samma c-avstånd som på takstolarna. >100 J1 >150 >150 >100 >100 J2 J3

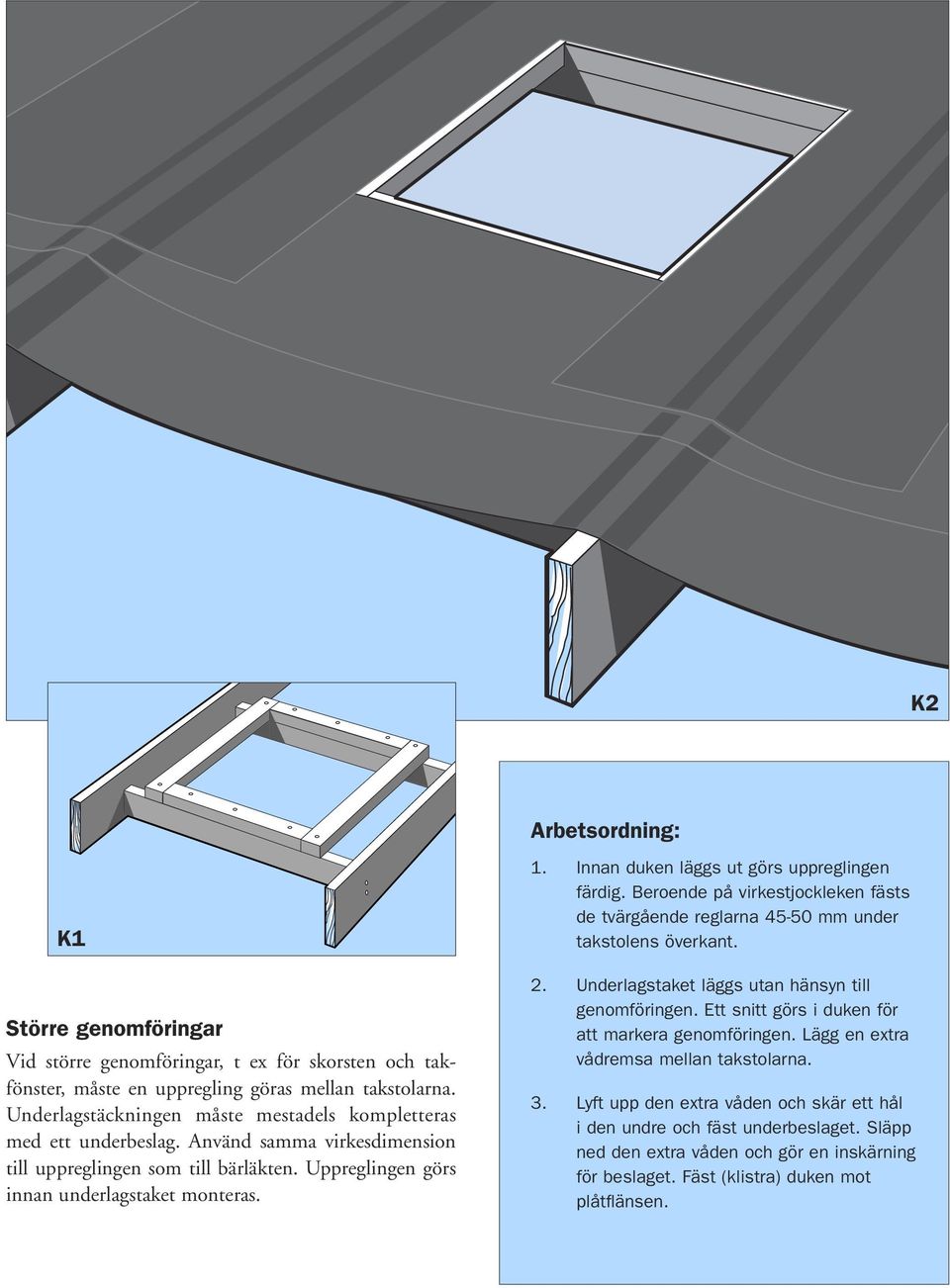

6 K2 Arbetsordning: K1 Större genomföringar Vid större genomföringar, t ex för skorsten och takfönster, måste en uppregling göras mellan takstolarna. Underlagstäckningen måste mestadels kompletteras med ett underbeslag. Använd samma virkesdimension till uppreglingen som till bärläkten. Uppreglingen görs innan underlagstaket monteras. 1. Innan duken läggs ut görs uppreglingen färdig. Beroende på virkestjockleken fästs de tvärgående reglarna mm under takstolens överkant. 2. Underlagstaket läggs utan hänsyn till genomföringen. Ett snitt görs i duken för att markera genomföringen. Lägg en extra vådremsa mellan takstolarna. 3. Lyft upp den extra våden och skär ett hål i den undre och fäst underbeslaget. Släpp ned den extra våden och gör en inskärning för beslaget. Fäst (klistra) duken mot plåtflänsen.

7 K3 Mindre genomföringar För mindre, cirkulära rörgenomföringar, typ avloppsluftare, kan följande tätningsmetod användas: duken läggs först utan hänsyn till eventuella genomföringar, se Första våden. Där genomföringen skall komma läggs en extra vådremsa mellan takstolarna. Lyft upp den extra remsan. Om den sitter fast under bärläkten görs en inskärning längs takstolarna. Gör ett X-snitt i den undre våden så att röret precis kan föras igenom. På ovansidan träs en stos över röret och trycks ned mot och fästs in i den undre våden. Stryk stosens ovansida med Mataki Specialklister (Haloten-tak) eller fäst skarvband Terostat 81 (Tenotak U20) på den och lägg ner den övre vådremsan. Gör en inskärning för röret och tryck till.

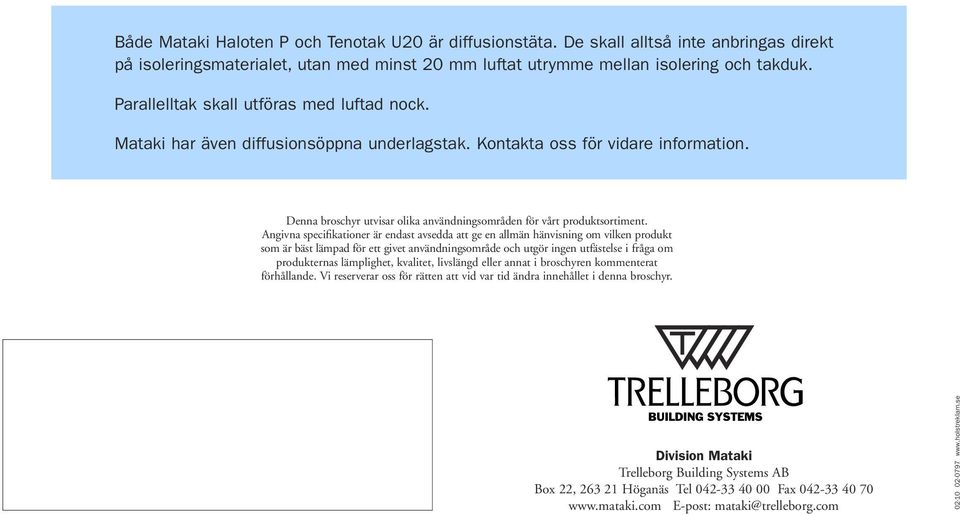

8 Både Mataki Haloten P och Tenotak U20 är diffusionstäta. De skall alltså inte anbringas direkt på isoleringsmaterialet, utan med minst 20 mm luftat utrymme mellan isolering och takduk. Parallelltak skall utföras med luftad nock. Mataki har även diffusionsöppna underlagstak. Kontakta oss för vidare information. Denna broschyr utvisar olika användningsområden för vårt produktsortiment. Angivna specifikationer är endast avsedda att ge en allmän hänvisning om vilken produkt som är bäst lämpad för ett givet användningsområde och utgör ingen utfästelse i fråga om produkternas lämplighet, kvalitet, livslängd eller annat i broschyren kommenterat förhållande. Vi reserverar oss för rätten att vid var tid ändra innehållet i denna broschyr. Division Mataki Trelleborg Building Systems AB Box 22, Höganäs Tel Fax E-post: mataki@trelleborg.com
