LEVERANSDEKLARATION FRITIDSHUS

Transkript

1 LEVERANSDEKLARATION FRITIDSHUS

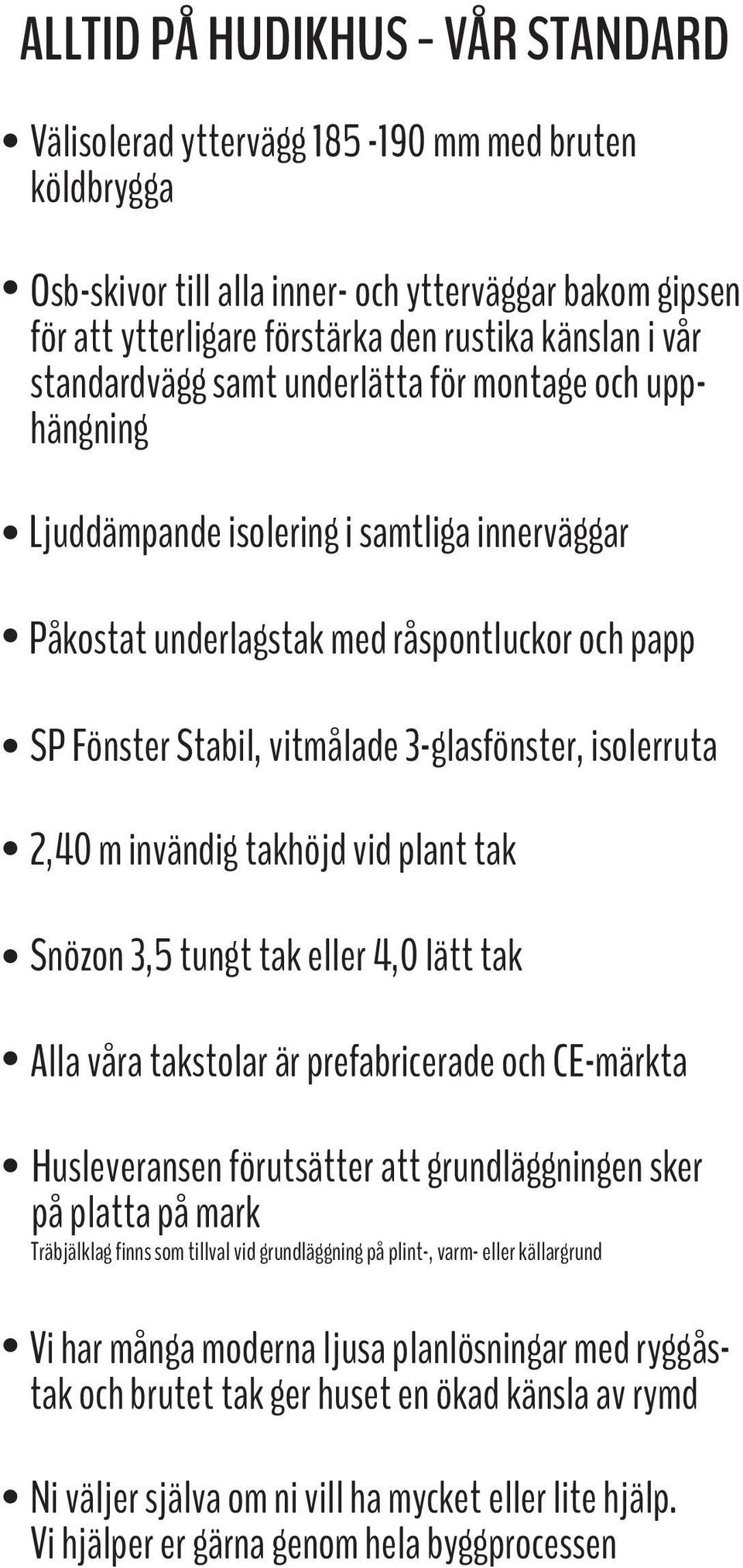

2 ALLTID PÅ HUDIKHUS - VÅR STANDARD Välisolerad yttervägg mm med bruten köldbrygga Osb-skivor till alla inner- och ytterväggar bakom gipsen för att ytterligare förstärka den rustika känslan i vår standardvägg samt underlätta för montage och upphängning Ljuddämpande isolering i samtliga innerväggar Påkostat underlagstak med råspontluckor och papp SP Fönster Stabil, vitmålade 3-glasfönster, isolerruta 2,40 m invändig takhöjd vid plant tak Snözon 3,5 tungt tak eller 4,0 lätt tak Alla våra takstolar är prefabricerade och CE-märkta Husleveransen förutsätter att grundläggningen sker på platta på mark Träbjälklag finns som tillval vid grundläggning på plint-, varm- eller källargrund Vi har många moderna ljusa planlösningar med ryggåstak och brutet tak ger huset en ökad känsla av rymd Ni väljer själva om ni vill ha mycket eller lite hjälp. Vi hjälper er gärna genom hela byggprocessen

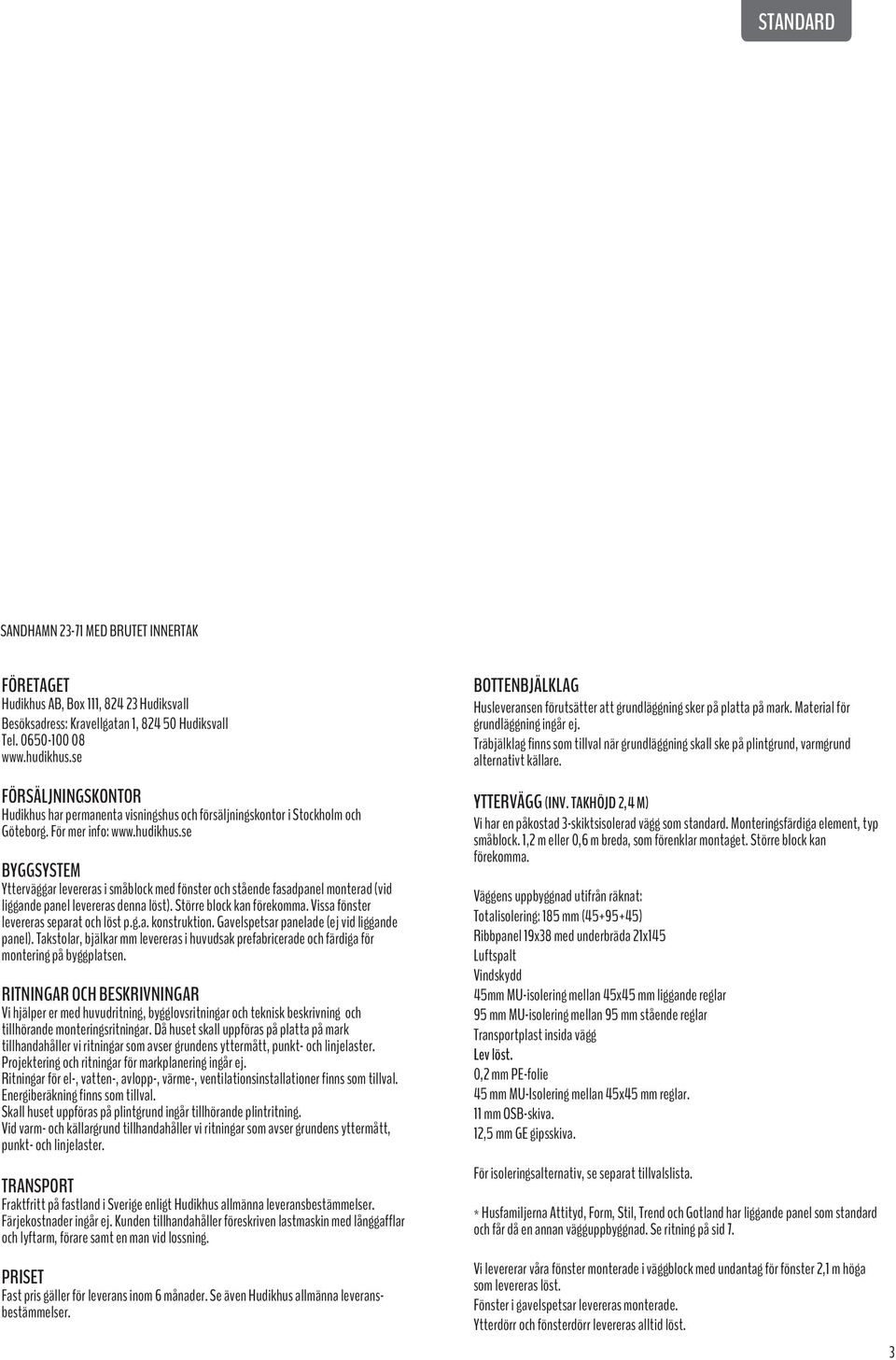

3 STANDARD SANDHAMN MED BRUTET INNERTAK FÖRETAGET Hudikhus AB, Box 111, Hudiksvall Besöksadress: Kravellgatan 1, Hudiksvall Tel FÖRSÄLJNINGSKONTOR Hudikhus har permanenta visningshus och försäljningskontor i Stockholm och Göteborg. För mer info: BYGGSYSTEM Ytterväggar levereras i småblock med fönster och stående fasadpanel monterad (vid liggande panel levereras denna löst). Större block kan förekomma. Vissa fönster levereras separat och löst p.g.a. konstruktion. Gavelspetsar panelade (ej vid liggande panel). Takstolar, bjälkar mm levereras i huvudsak prefabricerade och färdiga för montering på byggplatsen. RITNINGAR OCH BESKRIVNINGAR Vi hjälper er med huvudritning, bygglovsritningar och teknisk beskrivning och tillhörande monteringsritningar. Då huset skall uppföras på platta på mark tillhandahåller vi ritningar som avser grundens yttermått, punkt- och linjelaster. Projektering och ritningar för markplanering ingår ej. Ritningar för el-, vatten-, avlopp-, värme-, ventilationsinstallationer finns som tillval. Energiberäkning finns som tillval. Skall huset uppföras på plintgrund ingår tillhörande plintritning. Vid varm- och källargrund tillhandahåller vi ritningar som avser grundens yttermått, punkt- och linjelaster. TRANSPORT Fraktfritt på fastland i Sverige enligt Hudikhus allmänna leveransbestämmelser. Färjekostnader ingår ej. Kunden tillhandahåller föreskriven lastmaskin med långgafflar och lyftarm, förare samt en man vid lossning. PRISET Fast pris gäller för leverans inom 6 månader. Se även Hudikhus allmänna leveransbestämmelser. BOTTENBJÄLKLAG Husleveransen förutsätter att grundläggning sker på platta på mark. Material för grundläggning ingår ej. Träbjälklag finns som tillval när grundläggning skall ske på plintgrund, varmgrund alternativt källare. YTTERVÄGG (INV. TAKHÖJD 2,4 M) Vi har en påkostad 3-skiktsisolerad vägg som standard. Monteringsfärdiga element, typ småblock. 1,2 m eller 0,6 m breda, som förenklar montaget. Större block kan förekomma. Väggens uppbyggnad utifrån räknat: Totalisolering: 185 mm ( ) Ribbpanel 19x38 med underbräda 21x145 Luftspalt Vindskydd 45mm MU-isolering mellan 45x45 mm liggande reglar 95 mm MU-isolering mellan 95 mm stående reglar Transportplast insida vägg Lev löst. 45 mm MU-Isolering mellan 45x45 mm reglar. 11 mm OSB-skiva.. För isoleringsalternativ, se separat tillvalslista. * Husfamiljerna Attityd, Form, Stil, Trend och Gotland har liggande panel som standard och får då en annan vägguppbyggnad. Se ritning på sid 7. Vi levererar våra fönster monterade i väggblock med undantag för fönster 2,1 m höga som levereras löst. Fönster i gavelspetsar levereras monterade. Ytterdörr och fönsterdörr levereras alltid löst. 3

4 STANDARD TAKSTOLAR Till hus med 23 taklutning levereras normalt takstol av typ fackverk. Till hus med 27 levereras saxtakstol/brutet tak. Till hus med taklutning 30, 35 och 40 levereras takstol av typ ramverk med en extra bjälke mellan varje takstol. Vid ryggåstak levereras limträbalkar och överramar. Takstolarna är dimensionerade enligt Ek5, snözon 3,5 tungt tak samt 4,0 lätt tak. (Andra konstruktionslösningar kan förekomma). Alla våra takstolar är prefabricerade och CE-märkta. Lös topp kan förekomma ur transportsynpunkt. YTTERTAK Takets uppbyggnad utifrån räknat: Ytbehandlade, 2 kupiga betongtakpannor svarta eller röda. Bär- och ströläkt, underlagspapp, råspontluckor 20 mm. (Övrig takbeklädnad se tillvalslistan). Vissa modeller plåt Plannja Trend som standard (Stil, Trend, Attityd och Form) GAVELSPETSAR Gavelspetsarna är prefabricerade och monteringsfärdiga med stående ribbpanel 19x38 med underbräda 21x145. Inspektionslucka levereras till enplanshus monterad i en av gavelspetsarna. I förekommande fall levereras fönster och glasparti monterade. Gavelspetsar vid ryggåstak och loft levereras standardisolerade. Vid liggande panel har gavelspetsen en annan uppbyggnad. VINDSBJÄLKLAG Enplanshus - plant tak Till enplanshus levereras 265 mm isolering (170+95) MU-isolering, 0,2 mm plastfolie, c300 mm och 12,5 mm gipsskiva. Enplanshus - ryggåstak/snedtak Luftspalt, board, 265 mm isolering (170+95) MU-isolering, 0,2 mm plastfolie, 28x70 mm glespanel c300 mm och 12,5 mm gipsskiva. Lofthus Till 1 1/2-planshus med inrett loft levereras Luftspalt, board, total isolering 265 mm ( ) Mu-isolering. 0,2 mm plastfolie, c300 mm, 12,5 mm gipsskiva. På mellanbjälklaget läggs en 22 mm spånskiva. Mellan bjälkar läggs 45 mm stegljudsisolering, c300 mm och en 12,5 mm gipsskiva som innertaksbeklädnad i bottenvåningen. För isoleringsalternativ som t ex lösullsisolering, se separat tillvalslista. TRAPPA Till lofthus ingår trappa och trappräcke i vitlaserat trä, till en del modeller ingår lilla lofttrappan i vitlaserat trä. Andra trappvarianter finns som tillval. VÅTRUM Regelavstånd c300 på vägg, plywood 15mm. I Hudikhus leverans ingår endast normalgips. Till våtutrymmen där ytbeklädnad kräver annat underlag skall detta material levereras av ytskiktsleverantören. BÄRANDE INNERVÄGGAR I förekommande fall levereras dessa i sektioner. Regelstomme 45x mm beroende på last. 45 mm isolering, OSB-skiva 11 mm, Gipsskiva 12,5 mm till båda sidor, levereras löst. INNERVÄGGAR Reglar 45x70 mm i grovkapade längder, 45 mm isolering, OSB-skiva 11 mm samt 12,5 mm gipsskiva till båda sidor, levereras löst. FÖNSTER OCH FÖNSTERDÖRRAR SP Fönster Stabil, vitmålade 3-glasfönster, isolerruta, öppningsbara och fasta. Fönsterdörr Stabil, vitmålade 3-glasfönster, isolerruta. Runda och halvmånefönster levereras alltid alubeklädda och fasta. 4 RYGGÅSTAK, AGÖ GER GENERÖS TAKRYMD

5 STANDARD TAKSÄKERHET Snörasskydd standard över entré på hus utan farstukvist. Säkerhetsöglor för takarbet- en och glidskydd för stege, samt taksteg upp till nock är standard på samtliga hus. HÄNGRÄNNOR OCH STUPRÖR FRÅN PLANNJA AVVATTNING Plannja hängrännor och stuprör i plåt, svarta eller vita. I förekommande fall ränndalsplåtar inklusive underbeslag. PLÅTAR Plannja vindskiveplåtar och takfotsplåt i svart eller rött. Fönsterbleck i vit färg. Överbleck till gavelmonterade fönster på bottenvåning levereras löst. YTTERDÖRR Vitmålad ytterdörr med isolerruta, cylinderlås samt trycke. Fabrikat Swedoor, modell P-400 Cleverline eller likvärdig. Husfamiljerna Attityd, Form, Stil och Trend har som standard ytterdörr Amazon från Swedoor. Andra ytterdörrar finns som tillval. P-400 CLEVERLINE FRÅN SWEDDOR ÖVRIGT Grundisoleringspapp/syllisolering ingår. Insektsnät till takfot ingår. Nockventiler typ mögelstopp ingår och levereras löst. Ventilation ingår ej, finns som tillval. Eventuell inspektionslucka till kattvind ingår ej. Placering storlek och antal bestäms i samråd med kontrollansvarig och vvsleverantör. ARBETEN OCH ÅTAGANDEN Inga arbeten på byggarbetsplatsen ingår i Hudikhus åtagande. BYGGBESLAG Förankringsjärn till takstolar. Erforderliga hängseljärn. SPIK Specialspik till avväxlingsjärn och byggbeslag ingår. Övrig montagespik ingår ej. 5

6 STANDARD YTTERTAK (alla hustyper) Betongtakpannor röd eller svart Bärläkt Ströläkt Takpapp Råspont VINDSBJÄLKLAG (enplanshus) Total isolering: 265 mm (95+170) MU-isolering VINDSBJÄLKLAG (enplanshus, snedtak/ryggåstak) Luftspalt 25 mm, board Total isolering: 265 mm (170+95) MU-isolering mellan takstolarnas överramar VINDSBJÄLKLAG (lofthus) Luftspalt 25 mm, board Total isolering: 265 mm (170+95) MU-isolering mellan takstolarnas överramar MELLANBJÄLKLAG 22 mm golvspånskiva 45 mm stegljudsisolering 6

7 STANDARD YTTERVÄGG, STÅENDE PANEL Total isolering: 185 mm ( ) se nedan Ribbpanel 19x38 med underbräda 21x145 Luftspalt Vindskydd 45 mm MU-isolering mellan 45x45 mm liggande reglar 95 mm MU-isolering mellan 95 mm stående reglar 45 mm MU-Isolering mellan 45x45 mm reglar. 11 mm OSB-skiva. 12,5 mm GE gipsskiva. YTTERVÄGG, LIGGANDE PANEL Total isolering: 190 mm (145+45) se nedan Panel enkelfas 21x145 (levereras löst) Luftspalt Vindskydd 145 mm MU-isolering mellan 145 mm stående reglar 45 mm MU-Isolering mellan 45x45 mm reglar. 11 mm OSB-skiva. 12,5 mm GE gipsskiva.

8 Några exempel på taklösningar högt i tak, enplanshus BRUTET INNERTAK SANDHAMN RYGGÅSTAK KNÄCKT TAK GOTLAND PULPETTAK STIL/TREND 8 RYGGÅSTAK I ETT ÄNGNÖHUS

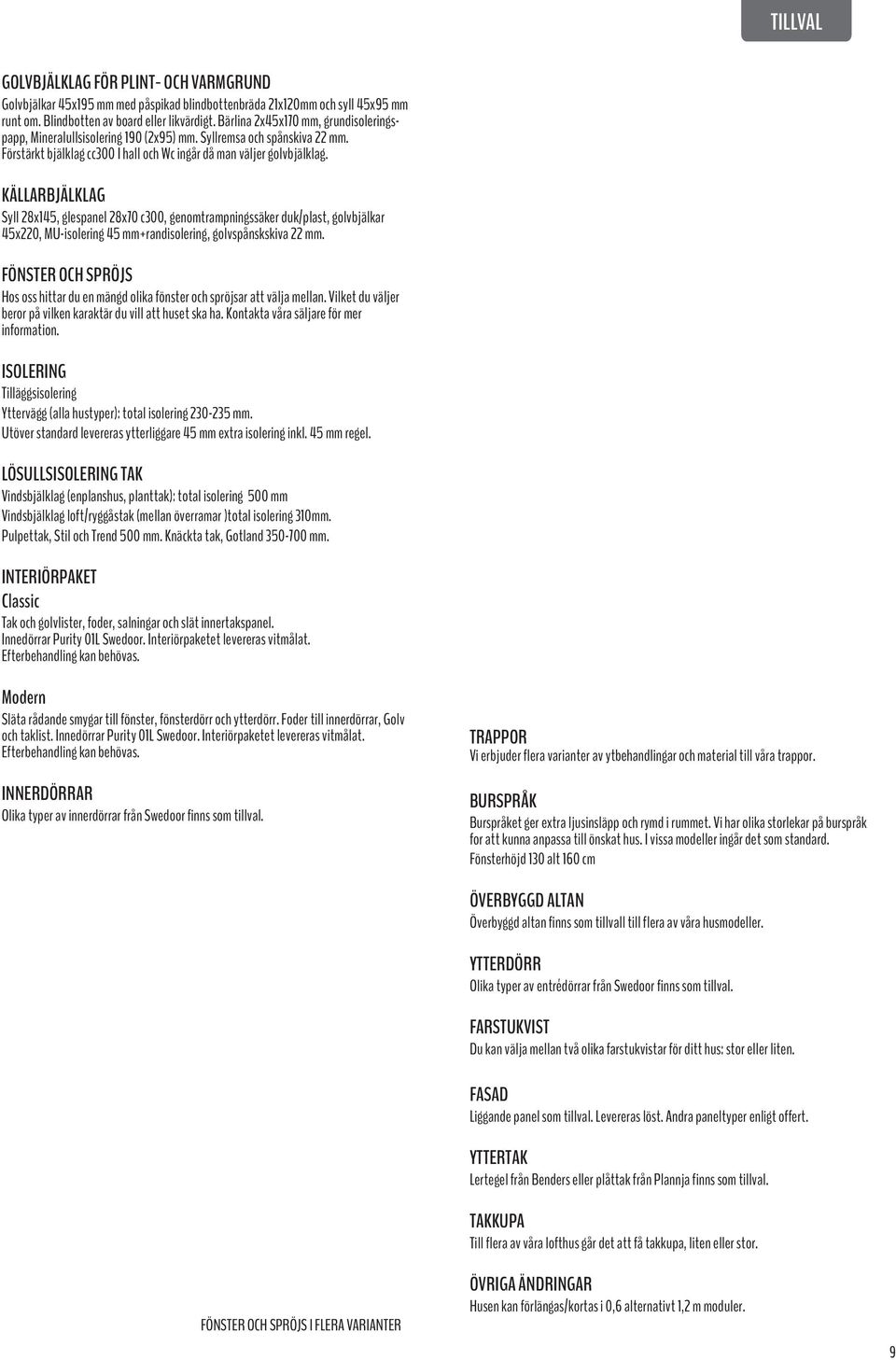

9 TILLVAL GOLVBJÄLKLAG FÖR PLINT- OCH VARMGRUND Golvbjälkar 45x195 mm med påspikad blindbottenbräda 21x120mm och syll 45x95 mm runt om. Blindbotten av board eller likvärdigt. Bärlina 2x45x170 mm, grundisoleringspapp, Mineralullsisolering 190 (2x95) mm. Syllremsa och spånskiva 22 mm. Förstärkt bjälklag cc300 I hall och Wc ingår då man väljer golvbjälklag. KÄLLARBJÄLKLAG Syll 28x145, glespanel 28x70 c300, genomtrampningssäker duk/plast, golvbjälkar 45x220, MU-isolering 45 mm+randisolering, golvspånskskiva 22 mm. FÖNSTER OCH SPRÖJS Hos oss hittar du en mängd olika fönster och spröjsar att välja mellan. Vilket du väljer beror på vilken karaktär du vill att huset ska ha. Kontakta våra säljare för mer information. ISOLERING Tilläggsisolering Yttervägg (alla hustyper): total isolering mm. Utöver standard levereras ytterliggare 45 mm extra isolering inkl. 45 mm regel. LÖSULLSISOLERING TAK Vindsbjälklag (enplanshus, planttak): total isolering 500 mm Vindsbjälklag loft/ryggåstak (mellan överramar )total isolering 310mm. Pulpettak, Stil och Trend 500 mm. Knäckta tak, Gotland mm. INTERIÖRPAKET Classic Tak och golvlister, foder, salningar och slät innertakspanel. Innedörrar Purity 01L Swedoor. Interiörpaketet levereras vitmålat. Efterbehandling kan behövas. Modern Släta rådande smygar till fönster, fönsterdörr och ytterdörr. Foder till innerdörrar, Golv och taklist. Innedörrar Purity 01L Swedoor. Interiörpaketet levereras vitmålat. Efterbehandling kan behövas. INNERDÖRRAR Olika typer av innerdörrar från Swedoor finns som tillval. TRAPPOR Vi erbjuder flera varianter av ytbehandlingar och material till våra trappor. BURSPRÅK Burspråket ger extra ljusinsläpp och rymd i rummet. Vi har olika storlekar på burspråk for att kunna anpassa till önskat hus. I vissa modeller ingår det som standard. Fönsterhöjd 130 alt 160 cm ÖVERBYGGD ALTAN Överbyggd altan finns som tillvall till flera av våra husmodeller. YTTERDÖRR Olika typer av entrédörrar från Swedoor finns som tillval. FARSTUKVIST Du kan välja mellan två olika farstukvistar för ditt hus: stor eller liten. ÖVERBYGGD ALTAN FÖNSTER OCH SPRÖJS I FLERA VARIANTER FASAD Liggande panel som tillval. Levereras löst. Andra paneltyper enligt offert. YTTERTAK Lertegel från Benders eller plåttak från Plannja finns som tillval. TAKKUPA Till flera av våra lofthus går det att få takkupa, liten eller stor. ÖVRIGA ÄNDRINGAR Husen kan förlängas/kortas i 0,6 alternativt 1,2 m moduler. 9

10 TILLVAL TILLÄGGSISOLERING TAK Vindsbjälklag (enplanshus) Lösullsisolering 500 mm.. TILLÄGGSISOLERING TAK Vindsbjälklag (snedtak/ryggåstak) Lösullsisolering: 310 mm mellan takstolarnas överramar TILLÄGGSISOLERING TAK Vindsbjälklag (inrett lofthus) Lösullsisolering: 310 mm mellan takstolarnas överramar 10

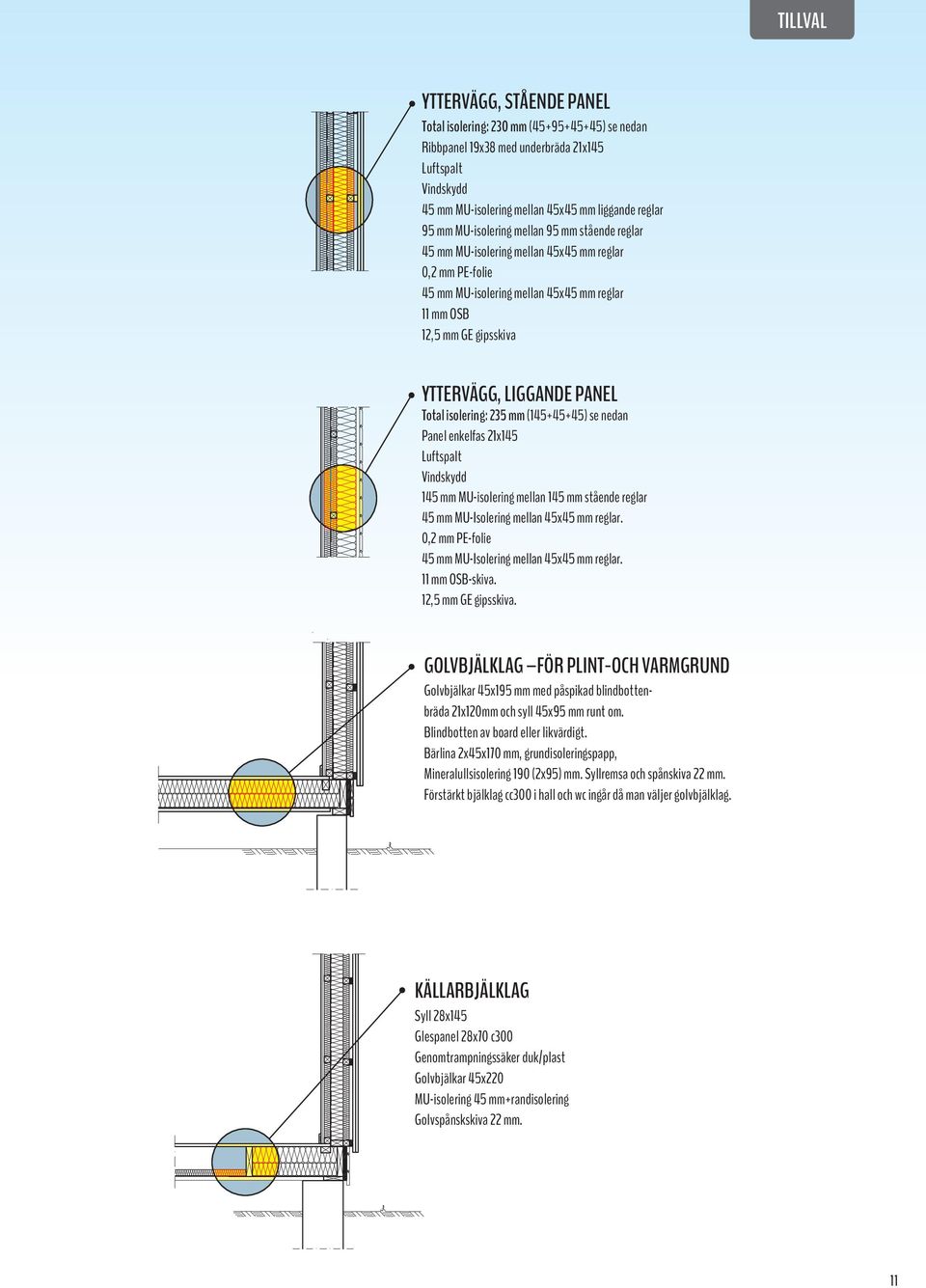

11 TILLVAL YTTERVÄGG, STÅENDE PANEL Total isolering: 230 mm ( ) se nedan Ribbpanel 19x38 med underbräda 21x145 Luftspalt Vindskydd 45 mm MU-isolering mellan 45x45 mm liggande reglar 95 mm MU-isolering mellan 95 mm stående reglar 45 mm MU-isolering mellan 45x45 mm reglar 45 mm MU-isolering mellan 45x45 mm reglar 11 mm OSB YTTERVÄGG, LIGGANDE PANEL Total isolering: 235 mm ( ) se nedan Panel enkelfas 21x145 Luftspalt Vindskydd 145 mm MU-isolering mellan 145 mm stående reglar 45 mm MU-Isolering mellan 45x45 mm reglar. 45 mm MU-Isolering mellan 45x45 mm reglar. 11 mm OSB-skiva. 12,5 mm GE gipsskiva. GOLVBJÄLKLAG FÖR PLINT-OCH VARMGRUND Golvbjälkar 45x195 mm med påspikad blindbotten- bräda 21x120mm och syll 45x95 mm runt om. Blindbotten av board eller likvärdigt. Bärlina 2x45x170 mm, grundisoleringspapp, Mineralullsisolering 190 (2x95) mm. Syllremsa och spånskiva 22 mm. Förstärkt bjälklag cc300 i hall och wc ingår då man väljer golvbjälklag. KÄLLARBJÄLKLAG Syll 28x145 Glespanel 28x70 c300 Genomtrampningssäker duk/plast Golvbjälkar 45x220 MU-isolering 45 mm+randisolering Golvspånskskiva 22 mm. 11

12 Huvudkontor Besöksadress Kravellgatan Hudiksvall Postadress Box Hudiksvall Telefon Visningshus Nybygget Nybygget Arlandastad Säljkontor Gubbängsvägen Enskede Telefon Telefon Säljkontor och visningshus Husknuten Frölunda Smedjegata Västra Frölunda Telefon info@hudikhus.se Med reservation för eventuella tryckfel och produktförändringar.
