1 Rum för drömmar LEVERANSDEKLARATION

2 2

3 ALLTID PÅ HUDIKHUS BYGGSYSTEM och RITNING STANDARD Grund, Uppbyggnad vägg och tak Takstolar och Gavelspetsar Interiör och Exteriör TILLVAL Grund och Isolering yttervägg Fönster och Spröjs Interiör och Exteriör Storblock FJÄLLSTUGA

4 ALLTID PÅ HUDIKHUS VÅR STANDARD Välisolerad yttervägg mm med bruten köldbrygga Lösullsisolering 60 m 2 byggyta i tak till alla husmodeller över Osb-skivor till alla inner- och ytterväggar bakom gipsen för att ytterligare förstärka den rustika känslan i vår standardvägg samt underlätta för montage och upphängning Ljuddämpande isolering i samtliga innerväggar Påkostat underlagstak med råspontluckor och papp SP Fönster Stabil, vitmålade 3-glasfönster, isolerruta Alla våra takstolar är prefabricerade och CE-märkta, dimensionerade för snözon 3,5 vid tungt tak eller 4,0 vid lätt tak Ni väljer själva om ni vill ha mycket eller lite hjälp. Vi hjälper er gärna genom hela byggprocessen Alla våra hus är tillverkade i Sverige HUVUDKONTOR Hudikhus AB, Box 111, Hudiksvall, Tel Besöksadress: Kravellgatan 1, Hudiksvall FÖRSÄLJNINGSKONTOR Hudikhus AB har permanenta visningshus och försäljningskontor i Stockholm och Göteborg. Försäljningskontor i Hudiksvall. Fö r mer info: www. hudikhus. se 4

5 BYGGSYSTEM Ytterväggar levereras i småblock med fönster och stående fasadpanel monterad (vid liggande panel levereras denna löst). Större block kan förekomma. Vissa fönster levereras separat och löst p.g.a. konstruktion. Gavelspetsar panelade (ej vid liggande panel). Takstolar, bjälkar mm levereras i huvudsak prefabricerade och färdiga för montering på byggplatsen. Fasadpanel levereras obehandlad. RITNINGAR OCH BESKRIVNINGAR Vi hjälper er med huvudritning, bygglovsritningar samt teknisk beskrivning för bygglovsansökan. Efter tillverkningsbeställning tas montage- och arbetsritningar fram samt ritningar för el, vatten-, avlopp-, värme-, ventilationsinstallationer*. Energiberäkning ingår för hus med boyta över 50m 2 * Då huset skall uppföras på platta på mark tillhandahåller vi ritningar som avser grundens yttermått, punkt- och linjelaster. Skall huset uppföras på varm- och källargrund tillhandahåller vi ritningar som avser grundens yttermått, punkt- och linjelaster. Grunden skall dimensioneras för orten gällande bestämmelser innan grundläggning, (projektering ingår normalt från grundmaterialsleverantör). Skall huset uppföras på plintgrund ingår tillhörande plintritning. Projektering och ritningar för markplanering ingår ej. *Ritningar avser bas-installation och bas-el. *Vissa hus kan behöva modifieras och/eller kompletteras för att klara energikrav beroende på utförande och geografisk placering. (T.ex. genom tilläggsisolering, grundval, uppvärmningssystem, solceller etc.) Energiberäkning krävs ej för hus avsedd att ha en lägre energianvändning än 25% av en helårsförbrukning. TRANSPORT Fraktfritt på fastland i Sverige enligt Hudikhus AB allmänna leveransbestämmelser. Färjekostnader ingår ej. Kunden tillhandahåller föreskriven lastmaskin med lyftarm, förare samt en man vid lossning. PRISET Fast pris gäller för leverans inom 8 månader. Se även Hudikhus AB allmänna leveransbestämmelser. FÖRSÄKRING Ett års fritidshusförsäkring ingår när ni bygger ett Hudikhus. 5

6 STANDARD GRUND Husleveransen förutsätter att grundläggning sker på platta på mark. Material för grundläggning ingår ej. Träbjälklag finns som tillval när grundläggning skall ske på plintgrund, varmgrund, alternativt källare. PLATTA PÅ MARK YTTERVÄGG Vi har en välisolerad vägg som standard, U-värde 0,23. Monteringsfärdiga element, typ småblock. 1,2 m eller 0,6 m breda, som förenklar montaget. Större block kan förekomma. Vi levererar våra fönster monterade i väggblock med undantag för fönster 2,1 m höga som levereras löst. Fönster i gavelspetsar levereras monterade. Ytterdörr och fönsterdörr levereras alltid löst. STÅENDE PANEL standard Totalisolering: 185 mm ( ) Väggens uppbyggnad utifrån räknat: *Ribbpanel 19x38 mm med underbräda 21x145 mm Luftspalt Vindskydd 45mm MU-isolering mellan 45x45 mm liggande reglar 95 mm MU-isolering mellan 95 mm stående reglar Transportplast insida vägg Lev löst: 0,2 mm PE-folie 45 mm MU-Isolering mellan 45x45 mm reglar 11 mm OSB-skiva 12,5 mm GE gipsskiva För isoleringsalternativ, se separat tillvalslista. *Husfamiljerna Attityd, Form, Stil, Trend och Gotland har liggande panel som standard. Dessa husfamiljer säljs även i storblock, se TILLVAL sid 13 LIGGANDE PANEL Totalisolering: 190 mm (145+45) Väggens uppbyggnad utifrån räknat: Liggande Enkelfaspanel (levereras löst)* Luftspalt Vindskydd 145 mm MU-isolering mellan 145 mm stående reglar Transportplast insida vägg Lev löst: 0,2 mm PE-folie 45 mm MU-Isolering mellan 45x45 mm reglar 11 mm Osb-skiva 12,5 mm GE gipsskiva * Vid storblock levereras den liggande panelen monterad, se TILLVAL sid 14 6

7 GAVELSPETSAR Gavelspetsarna är prefabricerade och monteringsfärdiga med stående ribbpanel 19x38 med underbräda 21x145. Inspektionslucka levereras till enplanshus monterad i en av gavelspetsarna. I förekommande fall levereras fönster och glasparti monterade. Gavelspetsar vid ryggåstak och loft levereras standardisolerade. Vid liggande panel har gavelspetsen en annan uppbyggnad. Vid farstukvist på gavel levereras gavelspetspanelen löst. YTTERTAK Takets uppbyggnad utifrån räknat: Ytbehandlade, 2-kupiga betongtakpannor Palema tvåkupigt benderit från Benders svarta eller röda. Bär- och ströläkt, underlagspapp, råspontluckor 20 mm. (Övrig takbeklädnad och färger se tillvalslistan). Vissa modeller har plåttak Plannja Trend som standard (Stil, Trend, Attityd och Form). VINDSBJÄLKLAG Till hus över 60m 2 byggyta levereras lösullsisolering, under förutsättning att leverans är möjlig enligt våra allmänna avtalsvillkor.* *Vid ej möjlig leverans av lösull levereras skivisolering anpassad enligt vald husmodell. LÖSULL standard från 60 m 2 ENPLANSHUS PLANT TAK Till enplanshus levereras lösullsisolering, 0,2 mm plastfolie, 28x70 mm glespanel c300 mm och 12,5 mm gipsskiva. Isoleringstjocklek för respektive husserie se sid 8-9 ENPLANSHUS - RYGGÅSTAK/SNEDTAK Vid ryggåstak/snedtak levereras l uftspalt, board, lösullsisolering, 0,2 mm plastfolie, 28x70 mm glespanel c300 mm och 12,5 mm gipsskiva. Isoleringstjocklek för respektive husserie se sid 8-9 LOFTHUS Till 1 1/2-planshus med inrett loft levereras l uftspalt, board, lösullsisolering, 0,2 mm plastfolie, 28x70 mm glespanel c300 mm, 12,5 mm gipsskiva. Isoleringstjocklek för respektive husserie se sid 8-9 VINDSBJÄLKLAG Vid hus under 60 m2 byggyta levereras 265 mm MU-isolering (skivor) 7

8 STANDARD VÅRA OLIKA TAKLÖSNINGAR OCH TAKISOLERING PLANT TAK Dalarö 23 Agö 27 Agö 23 Blidö 27 Huvudskepp Blidö 23 Huvudskepp Torekov 35 Flyglar 500mm lösullsisolering i plan del RYGGÅSTAK Agö 23 Blidö 23 vinkel Ängnö 23 vinkel 300mm lösullsisolering i snedtak LOFT Agö 35 Agö 40 Dalarö 35 Blidö 40 Huvudskepp Dalarö 40 Ängnö 40 Huvudskepp 300mm lösullsisolering i snedtak RYGGÅSTAK Agö 40 Ängnö 35 Vinkel Agö 35 Blidö 35 Vinkel 300mm lösullsisolering i snedtak LOFT FHV Agö 35 FHV Ängnö 35 FHV Huvudskepp Dalarö 35 FHV Blidö 35 FHV Huvudskepp 300mm lösullsisolering i snedtak RYGGÅSTAK FHV Agö 35 FHV Ängnö 35 FHV Vinkel Blidö 35 FHV Vinkel 300mm lösullsisolering i snedtak TAKSTOLAR Till hus med 23 taklutning levereras normalt takstol av typ fackverk. Till hus med 27 levereras saxtakstol/brutet tak. Till hus med taklutning 30, 35 och 40 levereras takstol av typ ramverk med en extra bjälke mellan varje takstol. Vid ryggåstak levereras limträbalkar och överramar. Takstolarna är dimensionerade enligt Ek5, snözon 3,5 vid tungt tak samt 4,0 vid lätt tak. (Andra konstruktionslösningar kan förekomma). Alla våra takstolar är prefabricerade och CE-märkta. Lös topp kan förekomma ur transportsynpunkt. 8

9 BRUTET INNERTAK Sandhamn 500mm lösullsisolering i plan del 350mm lösullsisolering i snedtak Ängnö 27 Huvudskepp 500mm lösullsisolering i plan del 400mm lösullsisolering i snedtak ÄNGNÖ RYGGÅSTAK SYNLIGA HANBJÄLKAR SYNLIGA HANBJÄLKAR Agö 27 Ängnö 27 Vinkel Blidö 27 Vinkel Torekov 35 flyglar 400mm lösullsisolering i snedtak GOTLAND KNÄCKT INNERTAK Gotland mm lösullsisolering vid takfot -700mm i nock PULPETTAK BRUTET INNERTAK PULPETTAK Trend, Stil, Attityd Form flyglar, (m ittskepp skiljer sig) 500mm lösullsisolering i snedtak TREND 9

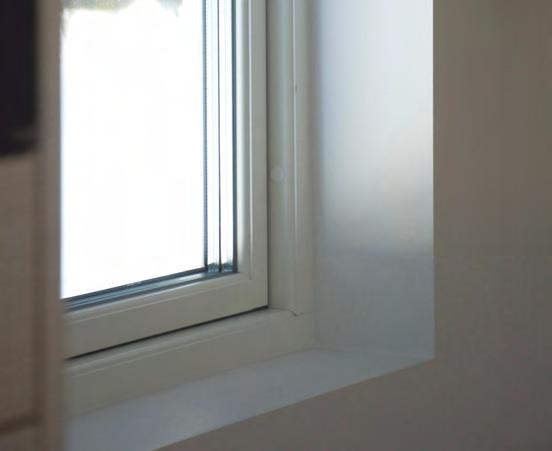

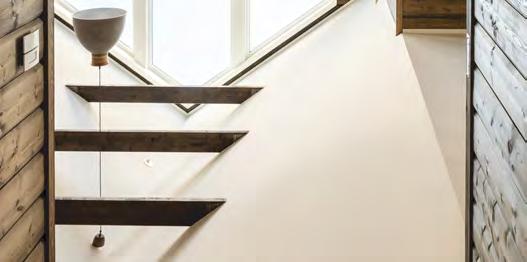

10 STANDARD BÄRANDE INNERVÄGGAR I förekommande fall levereras dessa i sektioner. Regelstomme 45x mm beroende på last. 45 mm isolering, OSB-skiva 11 mm, Gipsskiva 12,5 mm till båda sidor, levereras löst. INNERVÄGGAR Reglar 45x70 mm i grovkapade längder, 45 mm isolering, OSB-skiva 11 mm samt 12,5 mm gipsskiva till båda sidor, levereras löst. VÅTRUM Regelavstånd c300 på vägg, plywood 15 mm. I Hudikhus leverans ingår normalgips. Till våtutrymmen där ytbeklädnad kräver annat underlag skall detta material levereras av ytskiktsleverantören. TRAPPA Till lofthus ingår trappa och trappräcke i vitlaserat trä, till en del modeller ingår lilla lofttrappan i vitlaserat trä. Andra trappvarianter finns som tillval. FÖNSTER OCH FÖNSTERDÖRRAR SP Fönster Stabil, vitmålade 3-glasfönster, isolerruta, öppningsbara och fasta. Fönsterdörr Stabil, vitmålade 3-glasfönster, isolerruta. Runda och halvmånefönster levereras alltid alubeklädda och fasta. U- värde: öppningsbart 1, 2, fast 1, 1, fönsterdörr 1, 1. TRAPPA I VITLASERAT TRÄ LISTER & FODER Gipsade fönstersmygar, obehandlad taklist (smyglist) samt foder runt innerdörrar* Vitmålad golvlist. Efterbehandling kan behövas. (Vitmålade foder finns som tillval) *Till runda och halvmånefönster är salning och foder alltid vitmålat. 10 GIPSADE FÖNSTERSMYGAR

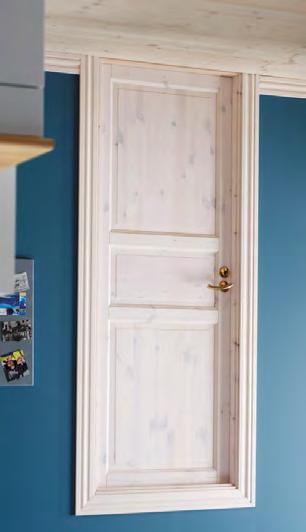

11 YTTERDÖRRAR YTTERDÖRRAR Välj mellan fyra standardmodeller och åtta kulörer från Swedoors husserie. Går ej att kombinera med sidoljus. Till kataloghus som har ytterdörr med sidoljus som standard ingår ytterdörren Schumann. Fler ytterdörrar från Swedoor finns som tillval. Trycke och lås ingår ej. Välj mellan fyra olika dörrar, åtta olika färger INNERDÖRRAR Standard Purity 01L. Fler innerdörrar från Swedoor finns som tillval. Trycke och lås ingår ej. AVVATTNING Plannja hängrännor och stuprör i plåt, svarta eller vita. I förekommande fall ränndalsplåtar inklusive underbeslag. MALVA ERIKA PLÅTAR Plannja vindskiveplåtar och takfotsplåt i svart eller rött. Fönsterbleck i vit färg. Överbleck till gavelmonterade fönster på bottenvåning levereras löst. BYGGBESLAG Förankringsjärn till takstolar. Erforderliga hängseljärn. SPIK Specialspik till avväxlingsjärn och byggbeslag ingår. Övrig montagespik ingår ej. ENGLA NCS KULÖR VAL JENNY (Gäller Malva, Erika, Engla, Jenny) S 0502-Y S 0500-N S 3502-Y S 7000-N S 2570-Y90R S 4050-Y80R S 6020-G10Y S 5020-R90B TAKSÄKERHET Snörasskydd standard över entré på hus utan farstukvist. Säkerhetsöglor för takarbeten och glidskydd för stege, samt taksteg upp till nock är standard på samtliga hus. YTTERDÖRR INNERDÖRR ÖVRIGT Grundisoleringspapp/syllisolering ingår. Insektsnät till takfot ingår. Nockventiler typ mögelstopp ingår och levereras löst. VENTILATION Ventilationsmaterial ingår ej. Se ventilationsprojektering för vägledning. SCHUMANN Standard vitmålad PURITY O1L Standard vitmålad ARBETEN OCH ÅTAGANDEN Inga arbeten på byggarbetsplatsen ingår i Hudikhus AB åtagande. 11

12 TILLVAL GOLVBJÄLKLAG FÖR PLINT- OCH VARMGRUND Golvbjälkar 45x220 mm med påspikad blindbottenbräda 21x120 mm och syll 45x95 mm runt om. Blindbotten av board eller likvärdigt. Bärlina 2x45x170 mm, grundisoleringspapp, mineralullsisolering 215 (120+95) mm. Syllremsa och spånskiva 22 mm. Förstärkt bjälklag cc300 i hall och wc ingår då man väljer golvbjälklag. Bjälklag är endast valbart till byggsystem med småblock KÄLLARBJÄLKLAG Syll 28x145, glespanel 28x70 c300, genomtrampningssäker duk/plast, golvbjälkar 45x220, MU-isolering 45 mm + randisolering, golvspånskiva 22 mm. LÖSULLSISOLERING TAK (Hus under 60m2) Se standard för hus över 60 m2, sid 7 TILLÄGGSISOLERING VÄGG Utöver standard levereras ytterliggare 45 mm extra isolering inkl. 45 mm regel. Stående Panel Total isolering: 230 mm ( ) Väggens uppbyggnad utifrån räknat: Ribbpanel 19x38 med underbräda 21x145 Luftspalt Vindskydd 45 mm MU-isolering mellan 45x45 mm liggande reglar 95 mm MU-isolering mellan 95 mm stående reglar 45 mm MU-isolering mellan 45x45 mm reglar 0,2 mm PE-folie 45 mm MU-isolering mellan 45x45 mm reglar 11 mm OSB 12,5 mm GE gipsskiva Liggande Panel Total isolering: 235 mm ( ) Väggens uppbyggnad utifrån räknat: Panel enkelfas 21x145 Luftspalt Vindskydd 145 mm MU-isolering mellan 145 mm stående reglar 45 mm MU-Isolering mellan 45x45 mm reglar 0,2 mm PE-folie 45 mm MU-Isolering mellan 45x45 mm reglar 11 mm OSB-skiva 12,5 mm GE gipsskiva 12

13 FÖNSTER OCH SPRÖJS Hos oss hittar du en mängd olika fönsteroch spröjsalternativ att välja mellan från SP-fönster. Vilket du väljer beror på vilken karaktär du vill att huset ska ha. Kontakta våra säljare för mer information. 13

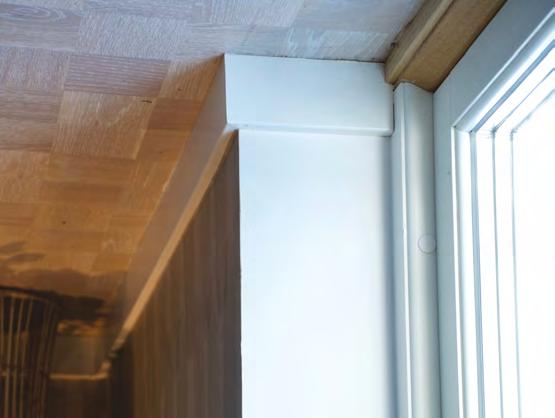

14 TILLVAL TRAPPOR Vi erbjuder flera varianter av ytbehandlingar och material till våra trappor. ÖVERBYGGD ALTAN Finns som tillval till flera av våra husmodeller. YTTERDÖRR Olika typer av entrédörrar från Swedoor finns som tillval. FARSTUKVIST Finns som tillval till flera av våra husmodeller. Stor eller liten. FASAD Liggande panel. Levereras löst. Andra paneltyper enligt offert. YTTERTAK Plåttak från Plannja eller lertegel från Benders finns som tillval. Fler färgval från Benders och Plannja finns som tillval. INNERDÖRRAR i flera olika utföranden TAKKUPA Till flera av våra lofthus går det att få takkupa: enkelkupa, dubbelkupa. INNERDÖRRAR Olika typer av innerdörrar från Swedoor finns som tillval. VITMÅLAT STANDARDPAKET Vita foder till innerdörrar. Vitmålat listpaket kan behöva efterbehandling LISTPAKET TRADITION Utöver standard ingår salningar och foder kring fönster och ytterdörr, obehandlat eller vitmålad e. Taklist levereras endast vitmålad tillsammans med vitmålad innertakspanel i övrigt obehandlad. Vitmålat listpaket kan behöva efterbehandling TRAPPRÄCKE INNERTAKSPANEL Obehandlad eller vitmålad Vitmålat innertak kan behöva efterbehandling. BURSPRÅK Burspråket ger extra ljusinsläpp och rymd i rummet. Vi har olika storlekar på burspråk. Fönsterhöjd 130 alt 160 cm ÖVRIGA ÄNDRINGAR Husen kan förlängas/kortas i moduler om 0,6 m alternativt 1,2 m. 14

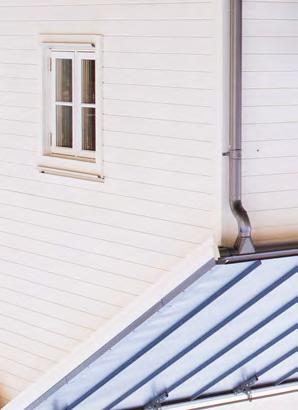

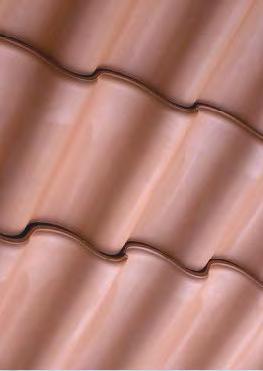

15 ENKELKUPA ÖVERBYGGD ALTAN I FULL TAKHÖJD LIGGANDE PANEL DUBBELKUPA LITEN FARSTUKVIST STOR FARSTUKVIST RIBBPANEL ( STANDARD) BETONGTAKPANNOR PLÅTTAK LERTEGELTAK Fler färgval från Benders och Plannja finns som tillval 15

16 TILLVAL STORBLOCK BYGGSYSTEM STORBLOCK Ytterväggar levereras i storblock med liggande panel och fönster monterade.* Ytterdörr och fönsterdörr levereras alltid löst. Prefabricerade gavelspetsar, takstolar i fack- och ramverk. *skarvbrädor förekommer i blockskarv TRANSPORT Storblocksleverans förutsätter framkomlig väg enligt våra allmänna avtalsvillkor. YTTERVÄGG Totalisolering: 235 mm ( ), U- värde: 0, 19 Väggens uppbyggnad utifrån räknat: Liggande enkelfaspanel 21x145 mm Luftspalt Vindskydd 145 mm MU-isol. mellan 145 mm stående reglar 45mm MU-isol. mellan 45x45 mm liggande reglar 0,2 mm PE-folie Levereras löst: 45x45 regel (installationsskik t) inkl 45 mm MU-isol. 11 mm OSB-skiva 12,5 mm GE gipsskiva 16

17 STORBLOCK Ytterväggar levereras i storblock med liggande panel och fönster monterade. 17

18 FJÄLLSTUGA STANDARD YTTERVÄGG Se storblock TAKSTOLAR Till enplanshus levereras normalt takstol av typ fackverk. Till lofthus levereras takstolar av typ ramverk med en extra bjälke mellan varje takstol. Till hus med pulpettak levereras balkar av limträ. Takstolarna är dimensionerade enligt EK5, snözon 4,0 vid tungt tak (400 möh) (Pulpet lätt tak). Alla våra takstolar är prefabricerade och CE-märkta. Lös topp kan förekomma ur transportsynpunkt. Husen går att anpassa för högre snözoner. (Andra konstruktionslösningar kan förekomma). MARSFJÄ LL, BRUTET TAK YTTERTAK Takets uppbyggnad utifrån räknat: Ytbehandlade, 2-kupiga betongtakpannor svarta eller röda. Bär- och ströläkt, underlagspapp, råspontluckor 20 mm. (Övrig takbeklädnad se tillvalslistan). Helags har plåttak, Plannja Trend som standard. YTTERDÖRRAR Entré: Swedoor Albinoni, vitmålad ytterdörr med isolerruta. Dörr teknikrum/förråd: Grieg, vitmålad. Skidförråd: Trysil, obehandlad. Skidgarderob: Swedoor i40, obehandlad. Trycke och lås ingår ej. Andra ytterdörrar finns som tillval. SKIDGARDEROB Ingår på hus utan farstukvist. TILLVAL Trekantsfönster Abisko, Sarek. Farstukvist med skidförråd till flera stugmodeller. Timmerpanel. Övriga tillval se sid 14, ( gäller ej burspråk och farstukvist). ABISKO, SYNLIGA HANBJÄLKAR ÖVRIG STANDARD Se sid 10-11, ( gäller ej ytterdörrar). 18 SKIDGARDEROB HELAGS, PULPETTAK

19 PLANT TAK Sylarna Abisko Sarek 500mm lösullsisolering i plan del PULPETTAK Helags 500mm lösullsisolering i snedtak BRUTET INNERTAK Marsfjäll 500mm lösullsisolering i plan del 400mm lösullsisolering i snedtak LOFT Abisko LOFT 400mm lösullsisolering i snedtak SYNLIGA HANBJÄLKAR Abisko Sarek 400mm lösullsisolering i snedtak LOFT FHV Sonfjället 380mm lösullsisolering i snedtak RYGGÅSTAK Sonfjället 380mm lösullsisolering i snedtak FJÄLLSTUGA TILLVAL Tillval: Trekantsfönster Abisko och Sarek FASAD Timmerpanel med eller utan knutar. Levereras löst 19

20 Med reservation för eventuella tryckfel och produktionsförändringar. Vi har lång och gedigen erfarenhet, värdefull kunskap och ett tydligt personligt engagemang. Sedan starten 1961 har vi uppfyllt tusentals husdrömmar, planerat och byggt hus i nära samarbete med våra kunder över hela landet. www. hudikhus. se
