1 BYGGNADS- OCH RUMSBESKRIVNING PROJEKT: Ekudden Park Mariestad NR: 4676

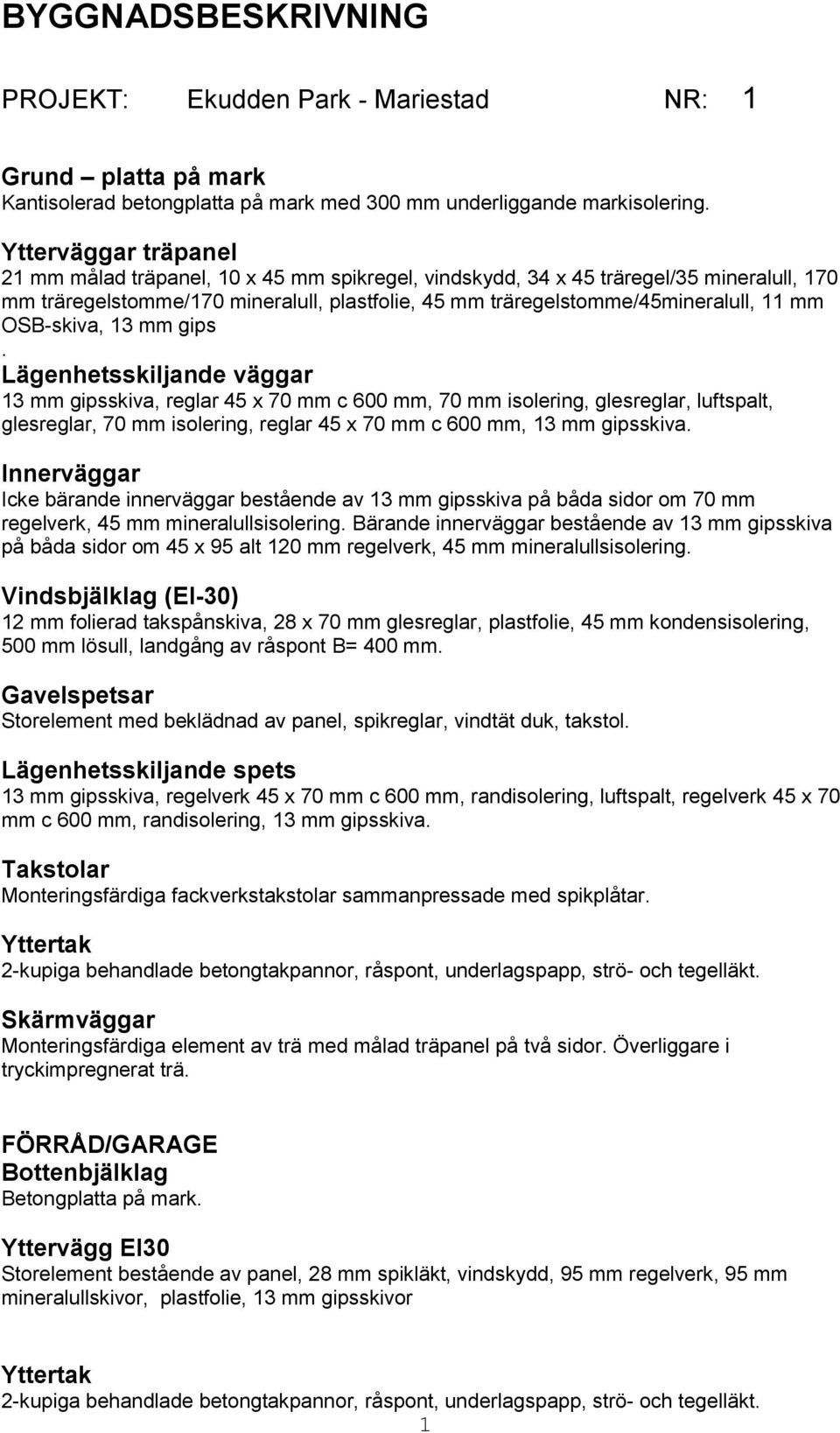

2 BYGGNADSBESKRIVNING PROJEKT: Ekudden Park - Mariestad NR: 1 Grund platta på mark Kantisolerad betongplatta på mark med 300 mm underliggande markisolering. Ytterväggar träpanel 21 mm målad träpanel, 10 x 45 mm spikregel, vindskydd, 34 x 45 träregel/35 mineralull, 170 mm träregelstomme/170 mineralull, plastfolie, 45 mm träregelstomme/45mineralull, 11 mm OSB-skiva, 13 mm gips. Lägenhetsskiljande väggar 13 mm gipsskiva, reglar 45 x 70 mm c 600 mm, 70 mm isolering, glesreglar, luftspalt, glesreglar, 70 mm isolering, reglar 45 x 70 mm c 600 mm, 13 mm gipsskiva. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk, 45 mm mineralullsisolering. Bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 45 x 95 alt 120 mm regelverk, 45 mm mineralullsisolering. Vindsbjälklag (EI-30) 12 mm folierad takspånskiva, 28 x 70 mm glesreglar, plastfolie, 45 mm kondensisolering, 500 mm lösull, landgång av råspont B= 400 mm. Gavelspetsar Storelement med beklädnad av panel, spikreglar, vindtät duk, takstol. Lägenhetsskiljande spets 13 mm gipsskiva, regelverk 45 x 70 mm c 600 mm, randisolering, luftspalt, regelverk 45 x 70 mm c 600 mm, randisolering, 13 mm gipsskiva. Takstolar Monteringsfärdiga fackverkstakstolar sammanpressade med spikplåtar. Yttertak 2-kupiga behandlade betongtakpannor, råspont, underlagspapp, strö- och tegelläkt. Skärmväggar Monteringsfärdiga element av trä med målad träpanel på två sidor. Överliggare i tryckimpregnerat trä. FÖRRÅD/GARAGE Bottenbjälklag Betongplatta på mark. Yttervägg EI30 Storelement bestående av panel, 28 mm spikläkt, vindskydd, 95 mm regelverk, 95 mm mineralullskivor, plastfolie, 13 mm gipsskivor Yttertak 2-kupiga behandlade betongtakpannor, råspont, underlagspapp, strö- och tegelläkt. 1

3 Vindsbjälklag Takstolens underram. Plastfolie, 28 x 70 mm glespanel c 1300, 13 mm gipsskivor, 225 mm lösullsisolering SNICKERIER Ytterdörrar Entré och groventré täckmålad, färg vit. Fönster Vändbara, trippel isolerglas, färg vit. Ej öppningsbara, trippel isolerglas, färg vit. Fönsterdörr, trippel isolerglas, färg vit. Klarglas i bad och WC/dusch. Fönstersmyg, färg vit. Innerdörrar Släta, färg vit. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. Skåpssnickerier Skåpsinredning på stödben med löstagbar sockel. Luckor i kök, vit lucka, väggskåpshöjd 700 mm, totalhöjd 2100 mm. Garderober och linneskåp, lösa med fast sockel färg vit, höjd 2100 mm. Bänkskivor, laminat. Handtag rostfritt. Frisidor och sockel målade. Garageportar Vit takskjutport i stål, isolerad Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, färg enligt färgsättning. Elinstallation Armatur ingår i WC, bad, tvätt och klädkammare. I kök ingår fast armatur under överskåp vid arbetsbänk och diskbänk. I övrigt enbart uttag för belysning. Ringledning med transformator vid huvudentré. Ytterbelysning vid huvudentré och vid uteplats. Jordat vägguttag vid uteplatser. Armatur och vägguttag i carport/garage/förråd. Jordfelsbrytare placeras i elcentral. Vitvaror Samtliga elapparater färg vit. Tele-/TV-/Bredbandsanläggning Förberett med bredbandscentral och stjärnnät med uttag enligt el-ritning. 2

Innerdörrar Släta, färg vit. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. Skåpssnickerier Skåpsinredning på stödben med löstagbar sockel.

4 Sanitet Sanitetsporslin, färg vit. Termostatblandare vid dusch och i bad. Engrepps sparblandare till diskbänk, tvättställ och tvättbänk. Väggvattenutkastare. Uppvärmning Uppvärmning sker med fjärrvärme. Vattenburen golvvärme. Ventilation Från- och tilluftsaggregat. Övrigt Dubbelcylinderlås till entrédörrar, cylinderlåsning till fönsterdörrar samt förrådsdörrar. Trycke till entré- och förrådsdörrar, Trycke till innerdörrar. Erforderliga takstegar och takbryggor. Vindslucka med stege. MARKARBETEN OCH UTVÄNDIGA ANORDNINGAR Tomten finplanerad med gräsmatta. På gång och vid illusterade uteplatser är det plattsatt och uppfarten till garaget är asfalterad. 3

Övrigt Dubbelcylinderlås till entrédörrar, cylinderlåsning till fönsterdörrar samt förrådsdörrar. Trycke till entré- och förrådsdörrar, Trycke till innerdörrar.

5 RUMSBESKRIVNING KÖK V. Tapet, målat Stänkskydd av vitt kakelöver bänkytor Ö. Skåpsinredning med vit lucka, diskbänksbeslag. Elapparater 1 st häll. 1 st ugn 1 st frysskåp 1 st kyl/sval 1 st köksfläkt 1 st diskmaskin 1 st micro VARDAGSRUM V. Tapet, målat SOVRUM V. Tapet,målat Ö. Skåpsinredning ENTRÈ G. Klinker 2 m², övrigt parkett V. Tapet, målet BAD/TVÄTT G. Klinker V. Kakel Ö. WC-stol, Tvättställskommod, Spegel, Duschset, Tvättbänk, Tvättmaskin, Torktumlare.. KLÄDKAMMARE V. Målad gipsskiva Ö. Hylla med klädstång Götenehus AB förbehåller sig rätten till smärre ändringar avseende produktval och utförande som ej påverkar entreprenadens slutliga resultat. 4

Klinker 2 m², övrigt parkett V. Tapet, målet BAD/TVÄTT G. Klinker V. Kakel Ö. WC-stol, Tvättställskommod, Spegel, Duschset, Tvättbänk, Tvättmaskin, Torktumlare.
