1 Nyby Gärde, Fajansområdet, Falkenberg Byggnadsbeskrivning Hustyp A o AS Området på Nyby Gärde kommer att byggas med en typ av hus som populärt kan kallas för "passivhus", d.v.s. att husen är så välisolerade och täta att det inte behövs någon speciell värmekälla för att värma upp huset. Endast den värme som alstras av deboendes kroppstemperatur, av värme från hushållsapparater, datorer m.m. skall i normalfallet räcka för att värma bostaden. Grund, bostadshus Sockelelement av 100 mm cellplast 200 mm cellplast 150 mm cellplast Golvbeläggning enl. rumsbeskrivning Grund, förråd Sockelelement av 100 cellplast 100 mm cellplast Ytterväggar, bostadshus Yttervägg vid förråd 9 mm Gips GU 120 mm mineralull 45x95 mm regelstomme + 95 mm mineralull Innerväggar 45x70 mm regelverk Vägg mellan bostad o förråd 13 mm Gips GNE 170 mm mineralull Mellanbjälklag Bjälklagsstomme av trä + 45 mm mineralull 22 golvspånskiva Golvbeläggning enl. rumsbeskrivning BYGGNADSBESKRIVNING HUS A, AS Sida 1 FAJANSTOMTER AB

2 Yttertak vid bostadshus Takstol av trä mm sprutad lösull 45x70 regelstomme + 70 cellplast Yttertak vid förråd Carportstak Övrigt Fönster Ytterdörrar Innerdörrar Skåpsinredning i kök D.o. utanför kök Fönsterbänkar i nich Värmepump Kapitalvaror Takstol av trä mineralull Trätrall Papp Takstol av trä Träpanel Trä/aluminium Trä, målade Trä, vitmålade Släta ekluckor, lackade. Fabr. Marbodal Torö EK Släta vitmålade luckor. Fabr. Marbodal Arkitekt vit Marmor Frånluftsvärmepump med förvärmning av tilluft. Produktion av tappvarmvatten, samt värme till golvvärmeslinga. Fabr. Nibe Fighter 410P Fabr. Electrolux. Vita Spis EKC6005, fläkt EFT 6436, kylskåp ERC37250W+plåtöverskåp Frysskåp EUC3125W+plåtöverskåp, diskmaskin ESF64020, torktumlare EDC46130W, tvättmaskin EWF14370W. Tomt På gångar, uteplats och infart till carport samt i carport beläggs marken med betongsten. På övriga ytor lägges bef. matjord från området. Inga provanalyser av jordens kvalitet görs. Utmed tomtgräns planteras häck. Tele-TV-Bredband Anläggningen utföres med anslutning av Telia:s fiberkabel, vilket innebär Telia har ensamrätt att under 10 år leverera Telias tjänster via bredbandsnätet. Abonenten har således möjlighet att få telefoni, TV och bredbandsanslutning via ansluten fiberkabel. Abonenten avgör själv vad denne önskar ansluta. Fastighetsnätet utföres som ett s.k. stjärnnät med 3 st anslutnigar, som ingår i grundutförandet, och tomrörsdragning till övriga bostadsrum. El-anläggning El-anläggningen utföres enl. normal standard. Anläggningen utföres med jordfelsbrytare. Betr. utv. anläggning: Belysningsarmatur monteras vid entrédörrar samt vid uteplats. Erforderliga armaturer monteras i carport, vilka styrs med rörelsevakt Eluttag monteras i carport och uteplats. Eluttag monteras vid biluppställningsplats, hustyp B, där även förberedelse för ev. framtida carportsbelysning skall utföras. BYGGNADSBESKRIVNING HUS A, AS Sida 2 FAJANSTOMTER AB

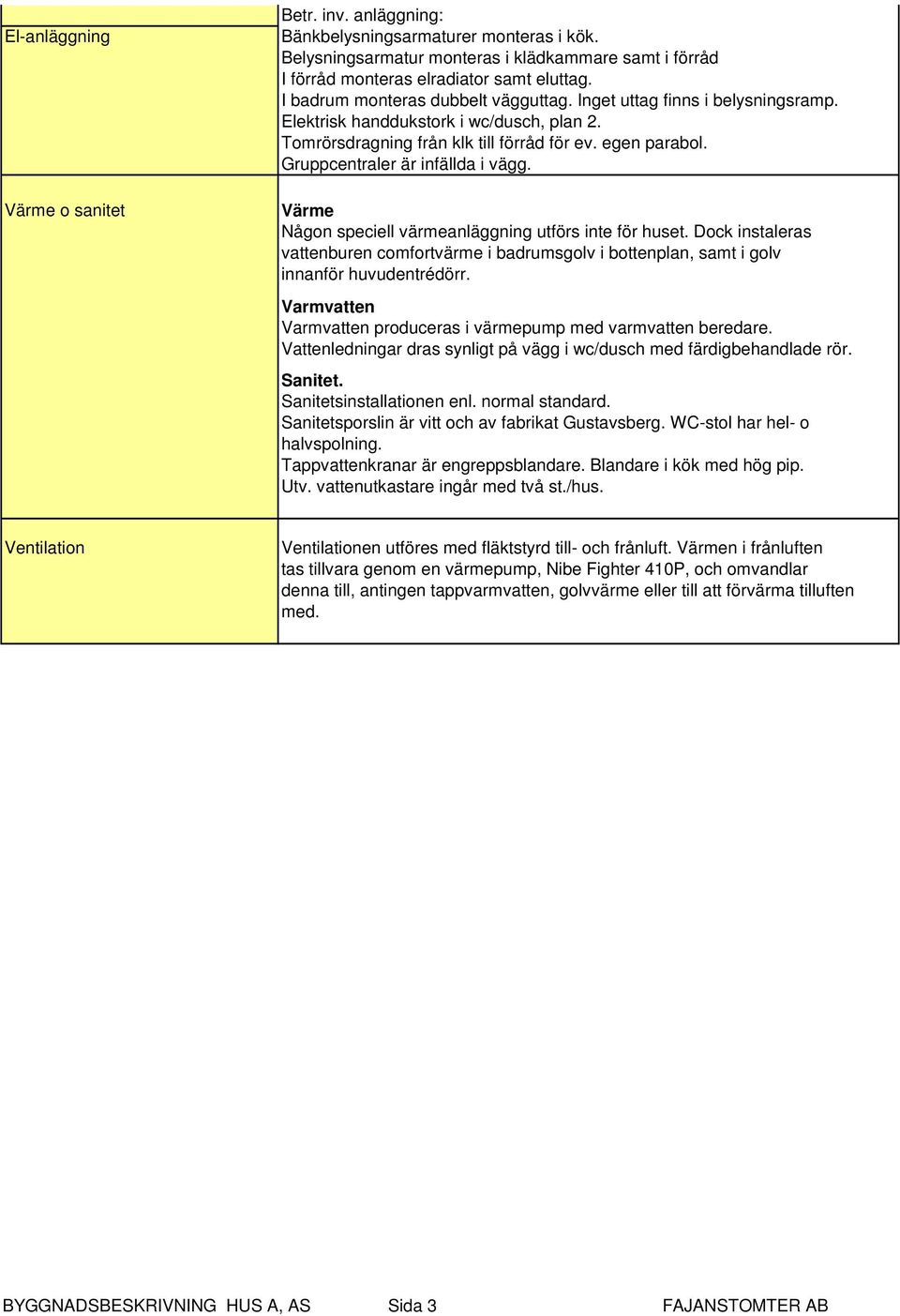

3 El-anläggning Värme o sanitet Betr. inv. anläggning: Bänkbelysningsarmaturer monteras i kök. Belysningsarmatur monteras i klädkammare samt i förråd I förråd monteras elradiator samt eluttag. I badrum monteras dubbelt vägguttag. Inget uttag finns i belysningsramp. Elektrisk handdukstork i wc/dusch, plan 2. Tomrörsdragning från klk till förråd för ev. egen parabol. Gruppcentraler är infällda i vägg. Värme Någon speciell värmeanläggning utförs inte för huset. Dock instaleras vattenburen comfortvärme i badrumsgolv i bottenplan, samt i golv innanför huvudentrédörr. Varmvatten Varmvatten produceras i värmepump med varmvatten beredare. Vattenledningar dras synligt på vägg i wc/dusch med färdigbehandlade rör. Sanitet. Sanitetsinstallationen enl. normal standard. Sanitetsporslin är vitt och av fabrikat Gustavsberg. WC-stol har hel- o halvspolning. Tappvattenkranar är engreppsblandare. Blandare i kök med hög pip. Utv. vattenutkastare ingår med två st./hus. Ventilation Ventilationen utföres med fläktstyrd till- och frånluft. Värmen i frånluften tas tillvara genom en värmepump, Nibe Fighter 410P, och omvandlar denna till, antingen tappvarmvatten, golvvärme eller till att förvärma tilluften med. BYGGNADSBESKRIVNING HUS A, AS Sida 3 FAJANSTOMTER AB

4 Nyby Gärde, Fajansområdet, Falkenberg Byggnadsbeskrivning Hustyp B o BS Området på Nyby Gärde kommer att byggas med en typ av hus som populärt kan kallas för "passivhus", d.v.s. att husen är så välisolerade och täta att det inte behövs någon speciell värmekälla för att värma upp huset. Endast den värme som alstras av deboendes kroppstemperatur, av värme från hushållsapparater, datorer m.m. skall i normalfallet räcka för att värma bostaden. Grund, bostadshus Sockelelement av 100 mm cellplast 200 mm cellplast 150 mm cellplast Golvbeläggning enl. rumsbeskrivning Grund, förråd Sockelelement av 100 cellplast 100 mm cellplast Ytterväggar, bostadshus Yttervägg vid förråd 9 mm Gips GU 120 mm mineralull 45x95 mm regelstomme + 95 mm mineralull Innerväggar Lägenhetsskjiljande vägg 45x70 mm regelverk 2x13 gips GNE 45x95 reglar c min.ull 10 luftspalt 45x95 reglar c min.ull 2x13 gips GNE Vägg mellan bostad o förråd 13 mm Gips GNE 170 mm mineralull Yttertak vid bostadshus Hustyp B, BS Byggnadsbeskrivning Sida 4 Fajanstomter AB

5 Yttertak vid bostadshus Takstol av trä mm sprutad lösull 45x70 regelstomme + 70 cellplast Yttertak vid förråd Takstol av trä mineralull Övrigt Fönster Ytterdörrar Innerdörrar Skåpsinredning i kök D.o. utanför kök Fönsterbänkar i nich Värmepump Kapitalvaror Trä/aluminium Trä, målade Trä, vitmålade Släta ekluckor, lackade. Fabr. Marbodal Torö EK Släta vitmålade luckor. Fabr. Marbodal Arkitekt vit Marmor Frånluftsvärmepump med förvärmning av tilluft. Produktion av tappvarmvatten, samt värme till golvvärmeslinga. Fabr. Nibe Fighter 410P Fabr. Electrolux. Vita Spis EKC6005, fläkt EFT 6436, kylskåp ERC37250W+plåtöverskåp Frysskåp EUC3125W+plåtöverskåp, diskmaskin ESF64020, torktumlare EDC46130W, tvättmaskin EWF14370W. Tomt På gångar, uteplats och infart till carport samt i carport beläggs marken med betongsten. På övriga ytor lägges bef. matjord från området. Inga provanalyser av jordens kvalitet görs. Utmed tomtgräns planteras häck. Mellan biluppställningsplats och tomtgräns sätts högt plank Tele-TV-Bredband Anläggningen utföres med anslutning av Telia:s fiberkabel, vilket innebär Telia har ensamrätt att under 10 år leverera Telias tjänster via bredbandsnätet. Abonenten har således möjlighet att få telefoni, TV och bredbandsanslutning via ansluten fiberkabel. Abonenten avgör själv vad denne önskar ansluta. Fastighetsnätet utföres som ett s.k. stjärnnät med 2 st anslutnigar, som ingår i grundutförandet, och tomrörsdragning till övriga bostadsrum. El-anläggning El-anläggningen utföres enl. normal standard. Anläggningen utföres med jordfelsbrytare. Betr. utv. anläggning: Belysningsarmatur monteras vid entrédörrar samt vid uteplats. Erforderliga armaturer monteras i carport, vilka styrs med rörelsevakt Eluttag monteras i carport och uteplats. Eluttag monteras vid biluppställningsplats, hustyp B, där även förberedelse för ev. framtida carportsbelysning skall utföras. Betr. inv. anläggning: Bänkbelysningsarmaturer monteras i kök. Belysningsarmatur monteras i klädkammare samt i förråd I förråd monteras elradiator samt eluttag. I badrum monteras dubbelt vägguttag. Inget uttag finns i belysningsramp. Tomrörsdragning från klk till förråd för ev. egen parabol. Hustyp B, BS Byggnadsbeskrivning Sida 5 Fajanstomter AB

6 Gruppcentraler är infällda i vägg. Värme o sanitet Värme Någon speciell värmeanläggning utförs inte för huset. Dock instaleras vattenburen comfortvärme i badrumsgolv i bottenplan, samt i golv innanför huvudentrédörr. Varmvatten Varmvatten produceras i värmepump med varmvatten beredare. Vattenledningar dras synligt på vägg i wc/dusch med färdigbehandlade rör. Sanitet. Sanitetsinstallationen enl. normal standard. Sanitetsporslin är vitt och av fabrikat Gustavsberg. WC-stol har hel- o halvspolning. Tappvattenkranar är engreppsblandare. Blandare i kök med hög pip. Utv. vattenutkastare ingår med två st./hus. Ventilation Ventilationen utföres med fläktstyrd till- och frånluft. Värmen i frånluften tas tillvara genom en värmepump, Nibe Fighter 410P, och omvandlar denna till, antingen tappvarmvatten, golvvärme eller till att förvärma tilluften med. Hustyp B, BS Byggnadsbeskrivning Sida 6 Fajanstomter AB

7 Hustyp B, BS Byggnadsbeskrivning Sida 7 Fajanstomter AB

8 Hustyp B, BS Byggnadsbeskrivning Sida 8 Fajanstomter AB

9 ärma tilluften Hustyp B, BS Byggnadsbeskrivning Sida 9 Fajanstomter AB

10 Nyby Gärde, Fajansområdet, Falkenberg Byggnadsbeskrivning Hustyp D o DS Området på Nyby Gärde kommer att byggas med en typ av hus som populärt kan kallas för "passivhus", d.v.s. att husen är så välisolerade och täta att det inte behövs någon speciell värmekälla för att värma upp huset. Endast den värme som alstras av deboendes kroppstemperatur, av värme från hushållsapparater, datorer m.m. skall i normalfallet räcka för att värma bostaden. Grund, bostadshus Sockelelement av 100 mm cellplast 200 mm cellplast 150 mm cellplast Golvbeläggning enl. rumsbeskrivning Grund, förråd Sockelelement av 100 cellplast 100 mm cellplast Ytterväggar, bostadshus 9 mm Gips GU 120 mm mineralull Yttervägg vid förråd 45x95 mm regelstomme + 95 mm mineralull Innerväggar 45x70 mm regelverk Vägg mellan bostad o förråd 13 mm Gips GNE 170 mm mineralull Yttertak vid bostadshus Takstol av trä mm sprutad lösull 45x70 regelstomme + 70 cellplast Byggnadsbeskrivning Hus D, DS Sida 10 Fajanstomter AB

11 Yttertak vid förråd Carportstak Takstol av trä mineralull Trätrall Papp Takstol av trä Träpanel Övrigt Fönster Ytterdörrar Innerdörrar Skåpsinredning i kök D.o. utanför kök Fönsterbänkar i nich Värmepump Kapitalvaror Trä/aluminium Trä, målade Trä, vitmålade Släta ekluckor, lackade. Fabr. Marbodal Torö EK Släta vitmålade luckor. Fabr. Marbodal Arkitekt vit Marmor Frånluftsvärmepump med förvärmning av tilluft. Produktion av tappvarmvatten, samt värme till golvvärmeslinga. Fabr. Nibe Fighter 410P Fabr. Electrolux. Vita Spis EKC6005, fläkt EFT 6436, kylskåp ERC37250W+plåtöverskåp Frysskåp EUC3125W+plåtöverskåp, diskmaskin ESF64020, torktumlare EDC46130W, tvättmaskin EWF14370W. Tomt På gångar, uteplats och infart till carport samt i carport beläggs marken med betongsten. På övriga ytor lägges bef. matjord från området. Inga provanalyser av jordens kvalitet görs. Utmed tomtgräns planteras häck. Tele-TV-Bredband Anläggningen utföres med anslutning av Telia:s fiberkabel, vilket innebär Telia har ensamrätt att under 10 år leverera Telias tjänster via bredbandsnätet. Abonenten har således möjlighet att få telefoni, TV och bredbandsanslutning via ansluten fiberkabel. Abonenten avgör själv vad denne önskar ansluta. Fastighetsnätet utföres som ett s.k. stjärnnät med 2 st anslutnigar, som ingår i grundutförandet, och tomrörsdragning till övriga bostadsrum. El-anläggning El-anläggningen utföres enl. normal standard. Anläggningen utföres med jordfelsbrytare. Betr. utv. anläggning: Belysningsarmatur monteras vid entrédörrar samt vid uteplats. Erforderliga armaturer monteras i carport, vilka styrs med rörelsevakt Eluttag monteras i carport och uteplats. Eluttag monteras vid biluppställningsplats, hustyp B, där även förberedelse för ev. framtida carportsbelysning skall utföras. Betr. inv. anläggning: Bänkbelysningsarmaturer monteras i kök. Belysningsarmatur monteras i klädkammare samt i förråd I förråd monteras elradiator samt eluttag. I badrum monteras dubbelt vägguttag. Inget uttag finns i belysningsramp. Tomrörsdragning från klk till förråd för ev. egen parabol. Gruppcentraler är infällda i vägg. Byggnadsbeskrivning Hus D, DS Sida 11 Fajanstomter AB

12 Värme o sanitet Värme Någon speciell värmeanläggning utförs inte för huset. Dock instaleras vattenburen comfortvärme i badrumsgolv i bottenplan, samt i golv innanför huvudentrédörr. Varmvatten Varmvatten produceras i värmepump med varmvatten beredare. Vattenledningar dras synligt på vägg i wc/dusch med färdigbehandlade rör. Sanitet. Sanitetsinstallationen enl. normal standard. Sanitetsporslin är vitt och av fabrikat Gustavsberg. WC-stol har hel- o halvspolning. Tappvattenkranar är engreppsblandare. Blandare i kök med hög pip. Utv. vattenutkastare ingår med två st./hus. Ventilation Ventilationen utföres med fläktstyrd till- och frånluft. Värmen i frånluften tas tillvara genom en värmepump, Nibe Fighter 410P, och omvandlar denna till, antingen tappvarmvatten, golvvärme eller till att förvärma tilluften med. Byggnadsbeskrivning Hus D, DS Sida 12 Fajanstomter AB

13 Nyby Gärde, Fajansområdet, Falkenberg Byggnadsbeskrivning Hustyp E o ES Området på Nyby Gärde kommer att byggas med en typ av hus som populärt kan kallas för "passivhus", d.v.s. att husen är så välisolerade och täta att det inte behövs någon speciell värmekälla för att värma upp huset. Endast den värme som alstras av deboendes kroppstemperatur, av värme från hushållsapparater, datorer m.m. skall i normalfallet räcka för att värma bostaden. Grund, bostadshus Sockelelement av 100 mm cellplast 200 mm cellplast 150 mm cellplast Golvbeläggning enl. rumsbeskrivning Grund, förråd Sockelelement av 100 cellplast 100 mm cellplast Ytterväggar, bostadshus 9 mm Gips GU 120 mm mineralull Yttervägg vid förråd 45x95 mm regelstomme + 95 mm mineralull Innerväggar 45x70 mm regelverk Mellanbjälklag Bjälklagsstomme av trä + 45 mm mineralull 22 golvspånskiva Golvbeläggning enl. rumsbeskrivning Yttertak vid bostadshus Takstol av trä mm sprutad lösull 45x70 regelstomme + 70 cellplast Byggnadsbeskrivning Hus E, ES Sida 13 Fajanstomter AB

14 Yttertak vid förråd Carportstak Takstol av trä mineralull Glas Takstol av trä Stolpar av rtä Övrigt Fönster Ytterdörrar Innerdörrar Skåpsinredning i kök D.o. utanför kök Fönsterbänkar i nich Värmepump Kapitalvaror Trä/aluminium Trä, målade Trä, vitmålade Släta ekluckor, lackade. Fabr. Marbodal Torö EK Släta vitmålade luckor. Fabr. Marbodal Arkitekt vit Marmor Frånluftsvärmepump med förvärmning av tilluft. Produktion av tappvarmvatten, samt värme till golvvärmeslinga. Fabr. Nibe Fighter 410P Fabr. Electrolux. Vita Spis EKC6005, fläkt EFT 6436, kylskåp ERC37250W+plåtöverskåp Frysskåp EUC3125W+plåtöverskåp, diskmaskin ESF64020, torktumlare EDC46130W, tvättmaskin EWF14370W. Tomt På gångar, uteplats och infart till carport samt i carport beläggs marken med betongsten. På övriga ytor lägges bef. matjord från området. Inga provanalyser av jordens kvalitet görs. Utmed tomtgräns planteras häck. Tele-TV-Bredband Anläggningen utföres med anslutning av Telia:s fiberkabel, vilket innebär Telia har ensamrätt att under 10 år leverera Telias tjänster via bredbandsnätet. Abonenten har således möjlighet att få telefoni, TV och bredbandsanslutning via ansluten fiberkabel. Abonenten avgör själv vad denne önskar ansluta. Fastighetsnätet utföres som ett s.k. stjärnnät med 3 st anslutnigar, som ingår i grundutförandet, och tomrörsdragning till övriga bostadsrum. El-anläggning El-anläggningen utföres enl. normal standard. Anläggningen utföres med jordfelsbrytare. Betr. utv. anläggning: Belysningsarmatur monteras vid entrédörrar samt vid uteplats. Erforderliga armaturer monteras i carport, vilka styrs med rörelsevakt Eluttag monteras i carport och uteplats. Eluttag monteras vid biluppställningsplats, hustyp B, där även förberedelse för ev. framtida carportsbelysning skall utföras. Betr. inv. anläggning: Bänkbelysningsarmaturer monteras i kök. Belysningsarmatur monteras i klädkammare samt i förråd I förråd monteras elradiator samt eluttag. I badrum monteras dubbelt vägguttag. Inget uttag finns i belysningsramp. Elektrisk handdukstork i wc/dusch, plan 2. Tomrörsdragning från klk till förråd för ev. egen parabol. Gruppcentraler är infällda i vägg. Byggnadsbeskrivning Hus E, ES Sida 14 Fajanstomter AB

15 Värme o sanitet Värme Någon speciell värmeanläggning utförs inte för huset. Dock instaleras vattenburen comfortvärme i badrumsgolv i bottenplan, samt i golv innanför huvudentrédörr. Varmvatten Varmvatten produceras i värmepump med varmvatten beredare. Vattenledningar dras synligt på vägg i wc/dusch med färdigbehandlade rör. Sanitet. Sanitetsinstallationen enl. normal standard. Sanitetsporslin är vitt och av fabrikat Gustavsberg. WC-stol har hel- o halvspolning. Tappvattenkranar är engreppsblandare. Blandare i kök med hög pip. Utv. vattenutkastare ingår med två st./hus. Ventilation Ventilationen utföres med fläktstyrd till- och frånluft. Värmen i frånluften tas tillvara genom en värmepump, Nibe Fighter 410P, och omvandlar denna till, antingen tappvarmvatten, golvvärme eller till att förvärma tilluften med. Byggnadsbeskrivning Hus E, ES Sida 15 Fajanstomter AB

16 Nyby Gärde, Fajansområdet, Falkenberg Byggnadsbeskrivning Hustyp F Området på Nyby Gärde kommer att byggas med en typ av hus som populärt kan kallas för "passivhus", d.v.s. att husen är så välisolerade och täta att det inte behövs någon speciell värmekälla för att värma upp huset. Endast den värme som alstras av deboendes kroppstemperatur, av värme från hushållsapparater, datorer m.m. skall i normalfallet räcka för att värma bostaden. Grund, bostadshus Sockelelement av 100 mm cellplast 200 mm cellplast 150 mm cellplast Golvbeläggning enl. rumsbeskrivning Grund, förråd Sockelelement av 100 cellplast 100 mm cellplast Grund, inglasat uterum Sockelelement av 100 cellplast 100 mm cellplast 100 mm armerad betong + klinker Ytterväggar, bostadshus Yttervägg vid förråd 9 mm Gips GU 120 mm mineralull 45x95 mm regelstomme + 95 mm mineralull Innerväggar 45x70 mm regelverk Vägg mellan bostad o förråd 13 mm Gips GNE 170 mm mineralull Mellanbjälklag Bjälklagsstomme av trä + 45 mm mineralull 22 golvspånskiva Golvbeläggning enl. rumsbeskrivning Byggnadsbeskrivning Hus F sida 16 Fajanstomter AB

17 Yttertak vid bostadshus Yttertak över inklasad altan Takstol av trä mm sprutad lösull 45x70 regelstomme + 70 cellplast Trätrall Papp Takstol av trä 195 mineralull Träpanel Yttertak vid förråd Carportstak Takstol av trä mineralull Takstol av trä Träpanel Övrigt Fönster Ytterdörrar Innerdörrar Skåpsinredning i kök D.o. utanför kök Fönsterbänkar i nich Värmepump Kapitalvaror Tomt Trä/aluminium Trä, målade Trä, vitmålade Släta ekluckor, lackade. Fabr. Marbodal Torö EK Släta vitmålade luckor. Fabr. Marbodal Arkitekt vit Marmor Frånluftsvärmepump med förvärmning av tilluft. Produktion av tappvarmvatten, samt värme till golvvärmeslinga. Fabr. Nibe Fighter 410P Fabr. Electrolux. Vita Spis EKC6005, fläkt EFT 6436, kylskåp ERC37250W+plåtöverskåp Frysskåp EUC3125W+plåtöverskåp, diskmaskin ESF64020, torktumlare EDC46130W, tvättmaskin EWF14370W. På gångar, uteplats och infart till carport samt i carport beläggs marken med betongsten. På övriga ytor lägges bef. matjord från området. Inga provanalyser av jordens kvalitet görs. Utmed tomtgräns planteras häck. Tele-TV-Bredband Anläggningen utföres med anslutning av Telia:s fiberkabel, vilket innebär Telia har ensamrätt att under 10 år leverera Telias tjänster via bredbandsnätet. Abonenten har således möjlighet att få telefoni, TV och bredbandsanslutning via ansluten fiberkabel. Abonenten avgör själv vad denne önskar ansluta. Fastighetsnätet utföres som ett s.k. stjärnnät med 3 st anslutnigar, som ingår i grundutförandet, och tomrörsdragning till övriga bostadsrum. Byggnadsbeskrivning Hus F sida 17 Fajanstomter AB

18 El-anläggning El-anläggningen utföres enl. normal standard. Anläggningen utföres med jordfelsbrytare. Betr. utv. anläggning: Belysningsarmatur monteras vid entrédörrar samt vid uteplats. Erforderliga armaturer monteras i carport, vilka styrs med rörelsevakt Eluttag monteras i carport och uteplats. Eluttag monteras vid biluppställningsplats, hustyp B, där även förberedelse för ev. framtida carportsbelysning skall utföras. Betr. inv. anläggning: Bänkbelysningsarmaturer monteras i kök. Belysningsarmatur monteras i klädkammare samt i förråd I förråd monteras elradiator samt eluttag. I badrum monteras dubbelt vägguttag. Inget uttag finns i belysningsramp. Elektrisk handdukstork i wc/dusch, plan 2. Tomrörsdragning från klk till förråd för ev. egen parabol. Gruppcentraler är infällda i vägg. Värme o sanitet Värme Någon speciell värmeanläggning utförs inte för huset. Dock instaleras vattenburen comfortvärme i badrumsgolv i bottenplan, samt i golv innanför huvudentrédörr. Varmvatten Varmvatten produceras i värmepump med varmvatten beredare. Vattenledningar dras synligt på vägg i wc/dusch med färdigbehandlade rör. Sanitet. Sanitetsinstallationen enl. normal standard. Sanitetsporslin är vitt och av fabrikat Gustavsberg. WC-stol har hel- o halvspolning. Tappvattenkranar är engreppsblandare. Blandare i kök med hög pip. Utv. vattenutkastare ingår med två st./hus. Ventilation Ventilationen utföres med fläktstyrd till- och frånluft. Värmen i frånluften tas tillvara genom en värmepump, Nibe Fighter 410P, och omvandlar denna till, antingen tappvarmvatten, golvvärme eller till att förvärma tilluften med. Byggnadsbeskrivning Hus F sida 18 Fajanstomter AB

19 Nyby Gärde, Fajansområdet, Falkenberg Byggnadsbeskrivning Hustyp G1, G2 o G Området på Nyby Gärde kommer att byggas med en typ av hus som populärt kan kallas för "passivhus", d.v.s. att husen är så välisolerade och täta att det inte behövs någon speciell värmekälla för att värma upp huset. Endast den värme som alstras av deboendes kroppstemperatur, av värme från hushållsapparater, datorer m.m. skall i normalfallet räcka för att värma bostaden. Grund, bostadshus Sockelelement av 100 mm cellplast 200 mm cellplast 150 mm cellplast Golvbeläggning enl. rumsbeskrivning Grund, förråd Sockelelement av 100 cellplast 100 mm cellplast Ytterväggar, bostadshus Yttervägg vid förråd 9 mm Gips GU 120 mm mineralull 45x95 mm regelstomme + 95 mm mineralull Innerväggar 45x70 mm regelverk Yttertak vid bostadshus Takstol av trä mm sprutad lösull 45x70 regelstomme + 70 cellplast Yttertak vid förråd Takstol av trä mineralull Byggnadsbeskrivning Hus G1, G2, G3 Sida 19 Fajanstomter AB

20 Carportstak Papp Takstol av trä Träpanel Övrigt Fönster Ytterdörrar Innerdörrar Skåpsinredning i kök D.o. utanför kök Fönsterbänkar i nich Värmepump Kapitalvaror Trä/aluminium Trä, målade Trä, vitmålade Släta ekluckor, lackade. Fabr. Marbodal Torö EK Släta vitmålade luckor. Fabr. Marbodal Arkitekt vit Marmor Frånluftsvärmepump med förvärmning av tilluft. Produktion av tappvarmvatten, samt värme till golvvärmeslinga. Fabr. Nibe Fighter 410P Fabr. Electrolux. Vita Spis EKC6005, fläkt EFT 6436, kylskåp ERC37250W+plåtöverskåp Frysskåp EUC3125W+plåtöverskåp, diskmaskin ESF64020, torktumlare EDC46130W, tvättmaskin EWF14370W. Tomt På gångar, uteplats och infart till carport samt i carport beläggs marken med betongsten. På övriga ytor lägges bef. matjord från området. Inga provanalyser av jordens kvalitet görs. Utmed tomtgräns planteras häck. Tele-TV-Bredband Anläggningen utföres med anslutning av Telia:s fiberkabel, vilket innebär Telia har ensamrätt att under 10 år leverera Telias tjänster via bredbandsnätet. Abonenten har således möjlighet att få telefoni, TV och bredbandsanslutning via ansluten fiberkabel. Abonenten avgör själv vad denne önskar ansluta. Fastighetsnätet utföres som ett s.k. stjärnnät med 2 st anslutnigar, som ingår i grundutförandet, och tomrörsdragning till övriga bostadsrum. El-anläggning El-anläggningen utföres enl. normal standard. Anläggningen utföres med jordfelsbrytare. Betr. utv. anläggning: Belysningsarmatur monteras vid entrédörrar samt vid uteplats. Erforderliga armaturer monteras i carport, vilka styrs med rörelsevakt Eluttag monteras i carport och uteplats. Eluttag monteras vid biluppställningsplats, hustyp B, där även förberedelse för ev. framtida carportsbelysning skall utföras. Betr. inv. anläggning: Bänkbelysningsarmaturer monteras i kök. Belysningsarmatur monteras i klädkammare samt i förråd I förråd monteras elradiator samt eluttag. I badrum monteras dubbelt vägguttag. Inget uttag finns i belysningsramp. Tomrörsdragning från klk till förråd för ev. egen parabol. Gruppcentraler är infällda i vägg. Värme o sanitet Värme Någon speciell värmeanläggning utförs inte för huset. Dock instaleras vattenburen comfortvärme i badrumsgolv i bottenplan, samt i golv innanför huvudentrédörr. Varmvatten Varmvatten produceras i värmepump med varmvatten beredare. Vattenledningar dras synligt på vägg i wc/dusch med färdigbehandlade rör. Byggnadsbeskrivning Hus G1, G2, G3 Sida 20 Fajanstomter AB

21 Värme o sanitet Sanitet. Sanitetsinstallationen enl. normal standard. Sanitetsporslin är vitt och av fabrikat Gustavsberg. WC-stol har hel- o halvspolning. Tappvattenkranar är engreppsblandare. Blandare i kök med hög pip. Utv. vattenutkastare ingår med två st./hus. Ventilation Ventilationen utföres med fläktstyrd till- och frånluft. Värmen i frånluften tas tillvara genom en värmepump, Nibe Fighter 410P, och omvandlar denna till, antingen tappvarmvatten, golvvärme eller till att förvärma tilluften med. Byggnadsbeskrivning Hus G1, G2, G3 Sida 21 Fajanstomter AB

22 Nyby Gärde, Fajansområdet, Falkenberg Byggnadsbeskrivning Hustyp A o AS Grund, bostadshus Grund, förråd Ytterväggar, bostadshus Yttervägg vid förråd Husskjiljande vägg vid radhus Innerväggar Vägg mellan bostad o förråd Mellanbjälklag ( vid 2-planshus ) Yttertak vid bostadshus Sockelelement av 100 mm cellplast 200 mm cellplast 150 mm cellplast Golvbeläggning enl. rumsbeskrivning Sockelelement av 100 cellplast 100 mm cellplast 8 mm glasfiberarmerad puts, alt. 22 träpanel 12 mm putsbärarskiva ( utgår vid fasad av träpanel ) 28 mm luftspalt + 28 spikreglar 9 mm Gips GU 170 mm mineralull 8 mm glasfiberarmerad puts, alt. 22 träpanel 12 mm putsbärarskiva ( utgår vid fasad av träpanel ) 45x95 mm regelstomme + 95 mm mineralull 2x13 mm gips 45x95 mm regelverk + 95 mineralull 20 luftspalt 45x95 mm regelverk + 95 mineralull 2x13 mm gips 45x70 mm regelverk 13 mm Gips GNE 170 mm mineralull Bjälklagsstomme av trä + 45 mm mineralull 22 golvspånskiva Golvbeläggning enl. rumsbeskrivning Takstol av trä mm sprutad lösull 45x70 regelstomme + 70 cellplast

23 Yttertak vid förråd Carportstak Carportstak ( gäller hustyp E ) Övrigt Fönster Ytterdörrar Innerdörrar Skåpsinredning i kök D.o. utanför kök Fönsterbänkar i nich Värmepump Kapitalvaror Takstol av trä mineralull Takstol av trä Träpanel Takkonstruktionen utföres med glas. Trä/aluminium Trä, målade Trä, vitmålade Släta ekluckor, lackade Släta vitmålade luckor Marmor Frånluftsvärmepump med förvärmning av tilluft. Produktion av tappvarmvatten, samt värme till golvvärmeslinga Vita
