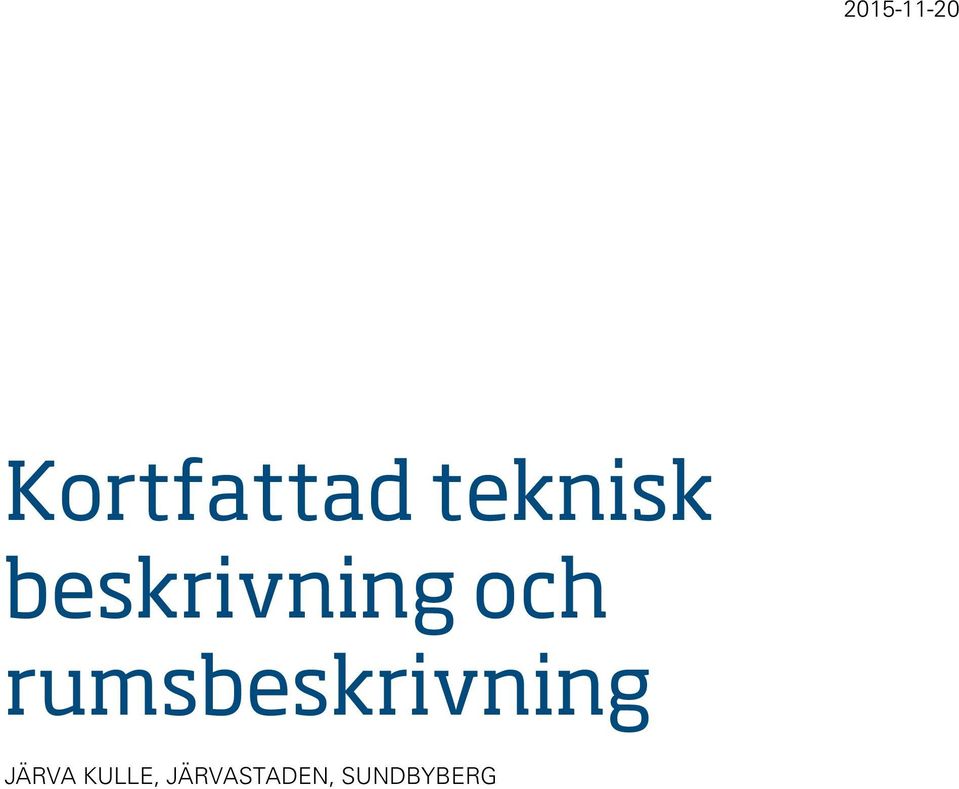

1 Kortfattad teknisk beskrivning och rumsbeskrivning JÄRVA KULLE, JÄRVASTADEN, SUNDBYBERG

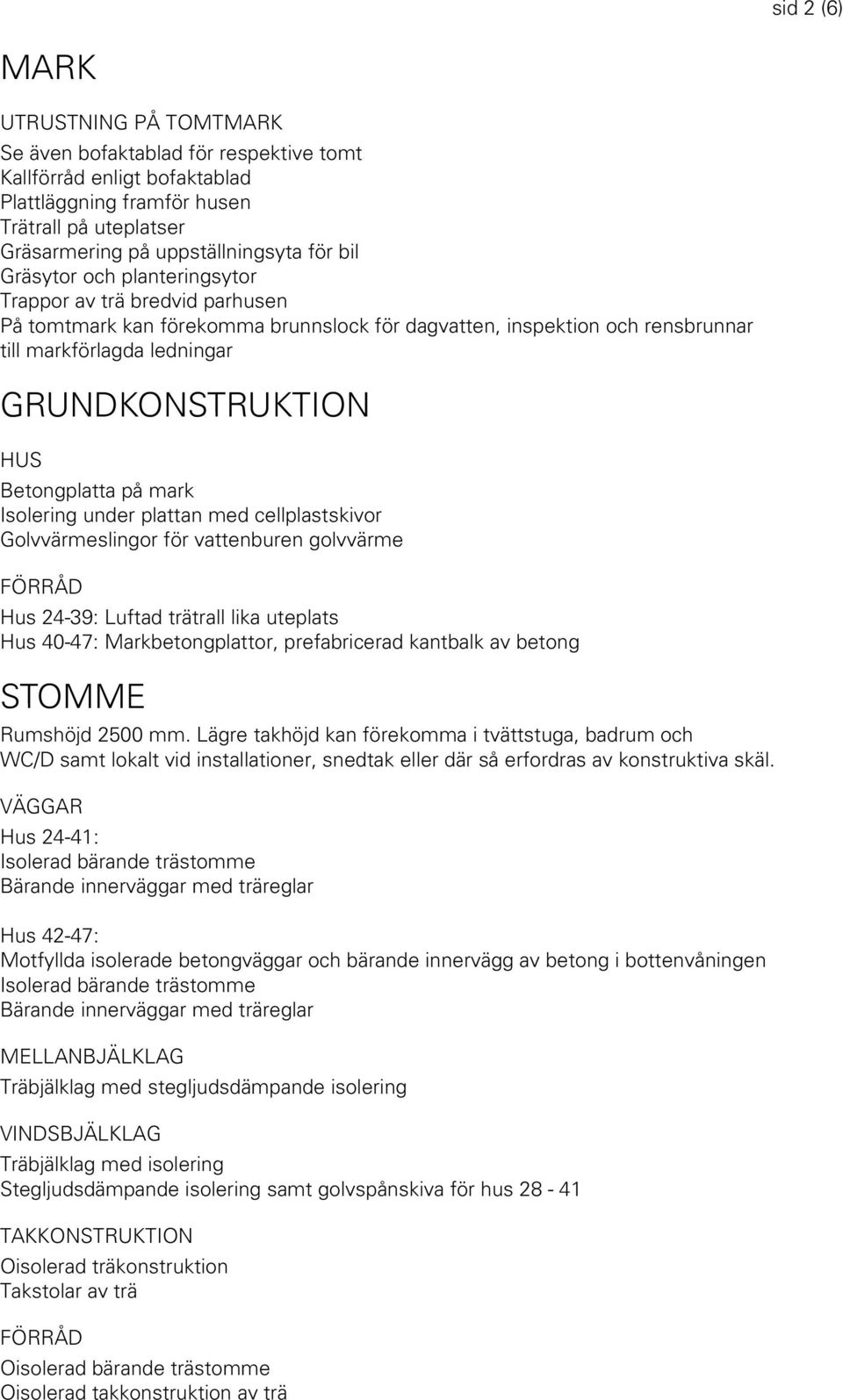

2 sid 2 (6) MARK UTRUSTNING PÅ TOMTMARK Se även bofaktablad för respektive tomt Kallförråd enligt bofaktablad Plattläggning framför husen Trätrall på uteplatser Gräsarmering på uppställningsyta för bil Gräsytor och planteringsytor Trappor av trä bredvid parhusen På tomtmark kan förekomma brunnslock för dagvatten, inspektion och rensbrunnar till markförlagda ledningar GRUNDKONSTRUKTION HUS Betongplatta på mark Isolering under plattan med cellplastskivor Golvvärmeslingor för vattenburen golvvärme FÖRRÅD Hus 24-39: Luftad trätrall lika uteplats Hus 40-47: Markbetongplattor, prefabricerad kantbalk av betong STOMME Rumshöjd 2500 mm. Lägre takhöjd kan förekomma i tvättstuga, badrum och WC/D samt lokalt vid installationer, snedtak eller där så erfordras av konstruktiva skäl. VÄGGAR Hus 24-41: Isolerad bärande trästomme Bärande innerväggar med träreglar Hus 42-47: Motfyllda isolerade betongväggar och bärande innervägg av betong i bottenvåningen Isolerad bärande trästomme Bärande innerväggar med träreglar MELLANBJÄLKLAG Träbjälklag med stegljudsdämpande isolering VINDSBJÄLKLAG Träbjälklag med isolering Stegljudsdämpande isolering samt golvspånskiva för hus TAKKONSTRUKTION Oisolerad träkonstruktion Takstolar av trä FÖRRÅD Oisolerad bärande trästomme Oisolerad takkonstruktion av trä

3 sid 3 (6) STOMKOMPLETTERING FASADBEKLÄDNAD Laserad fabriksmålad träpanel FÖNSTER, FÖNSTERDÖRRAR Fönster och fönsterdörrar av trä med aluminiumbeklädd utsida Sidohängda inåtgående alternativt fasta, fabriksmålade Låsbara fönster i markplan Fönsterdörrar med cylinderlås och bakkantssäkring YTTERDÖRRAR entrédörr med dörrblad och karm av trä Tittöga Lås Assa 2002 eller likvärdigt, hakregel, brytförstärkt slutbleck, bakkantssäkring Dörrbroms Elektronisk ringklocka FASADKOMPLETTERINGAR Plåtarbeten i lackerad plåt YTTERTAK Taktäckning av plåt Hängränna och stuprör av lackerad plåt Sedumtak på förråd INREDNING LÄTTA INNERVÄGGAR 13 mm gipsskiva på stålreglar/träreglar Våtrumsväggar utförs isolerade med mineralull samt förstärkta med plywood och våtrumsskiva in mot våtrum INNERTAK e gipsplank med synliga fasade skarvar INNERDÖRRAR Vita släta fabriksmålade dörrblad och karmar INNERTRAPPA Vitmålad trätrappa med plansteg av ek SNICKERIER Kökssnickerier med skåphöjd 2250mm av fabrikat Vedum, takinklädnad Luckor med dämpning på överskåp Lådor med fullutdrag och dämpning i underskåp Belysning under köksöverskåp Bänkskivor av laminat med rak kant Diskho av rostfri plåt, infälld Sopsorteringslåda Klädkammare med bärlist, skenor och hylla med klädstång i omfattning enligt planritning.

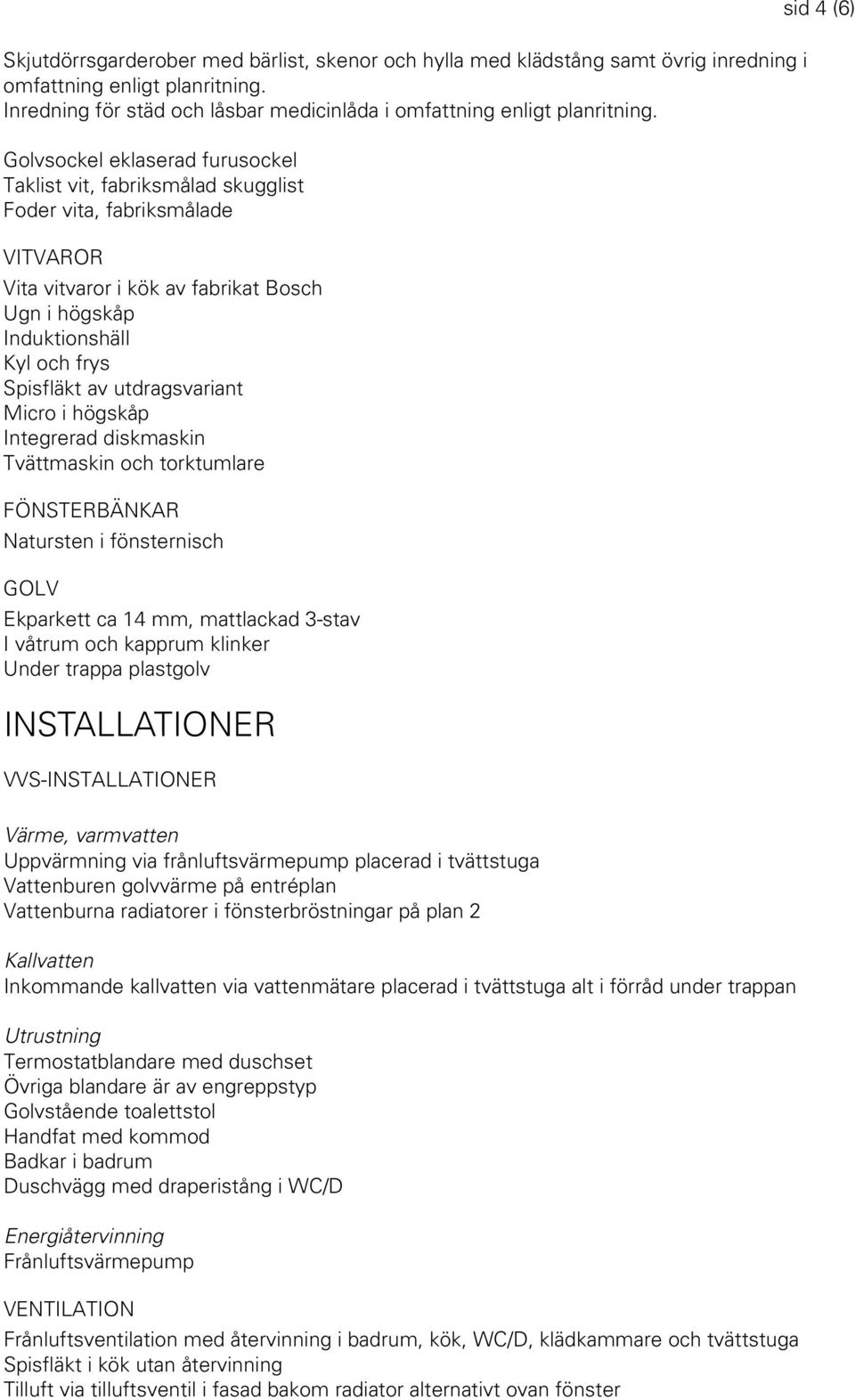

4 Skjutdörrsgarderober med bärlist, skenor och hylla med klädstång samt övrig inredning i omfattning enligt planritning. Inredning för städ och låsbar medicinlåda i omfattning enligt planritning. Golvsockel eklaserad furusockel Taklist vit, fabriksmålad skugglist Foder vita, fabriksmålade VITVAROR Vita vitvaror i kök av fabrikat Bosch Ugn i högskåp Induktionshäll Kyl och frys Spisfläkt av utdragsvariant Micro i högskåp Integrerad diskmaskin Tvättmaskin och torktumlare FÖNSTERBÄNKAR Natursten i fönsternisch GOLV Ekparkett ca 14 mm, mattlackad 3-stav I våtrum och kapprum klinker Under trappa plastgolv INSTALLATIONER VVS-INSTALLATIONER sid 4 (6) Värme, varmvatten Uppvärmning via frånluftsvärmepump placerad i tvättstuga Vattenburen golvvärme på entréplan Vattenburna radiatorer i fönsterbröstningar på plan 2 Kallvatten Inkommande kallvatten via vattenmätare placerad i tvättstuga alt i förråd under trappan Utrustning Termostatblandare med duschset Övriga blandare är av engreppstyp Golvstående toalettstol Handfat med kommod Badkar i badrum Duschvägg med draperistång i WC/D Energiåtervinning Frånluftsvärmepump VENTILATION Frånluftsventilation med återvinning i badrum, kök, WC/D, klädkammare och tvättstuga Spisfläkt i kök utan återvinning Tilluft via tilluftsventil i fasad bakom radiator alternativt ovan fönster

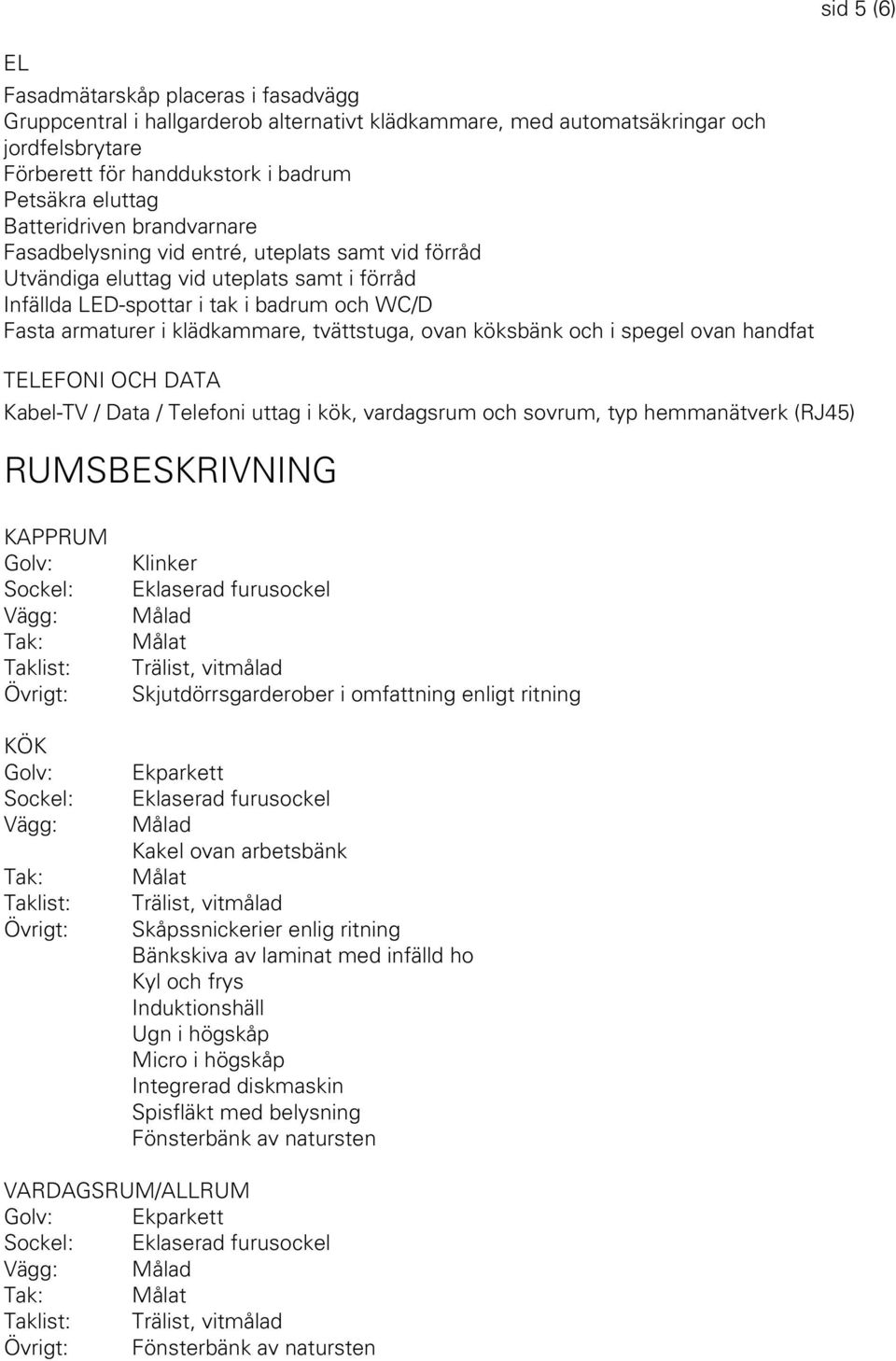

5 EL Fasadmätarskåp placeras i fasadvägg Gruppcentral i hallgarderob alternativt klädkammare, med automatsäkringar och jordfelsbrytare Förberett för handdukstork i badrum Petsäkra eluttag Batteridriven brandvarnare Fasadbelysning vid entré, uteplats samt vid förråd Utvändiga eluttag vid uteplats samt i förråd Infällda LED-spottar i tak i badrum och WC/D Fasta armaturer i klädkammare, tvättstuga, ovan köksbänk och i spegel ovan handfat TELEFONI OCH DATA Kabel-TV / Data / Telefoni uttag i kök, vardagsrum och sovrum, typ hemmanätverk (RJ45) RUMSBESKRIVNING sid 5 (6) KAPPRUM KÖK Eklaserad furusockel Målat Skjutdörrsgarderober i omfattning enligt ritning Ekparkett Eklaserad furusockel Kakel ovan arbetsbänk Målat Skåpssnickerier enlig ritning Bänkskiva av laminat med infälld ho Kyl och frys Induktionshäll Ugn i högskåp Micro i högskåp Integrerad diskmaskin Spisfläkt med belysning Fönsterbänk av natursten VARDAGSRUM/ALLRUM Ekparkett Eklaserad furusockel Målat Fönsterbänk av natursten

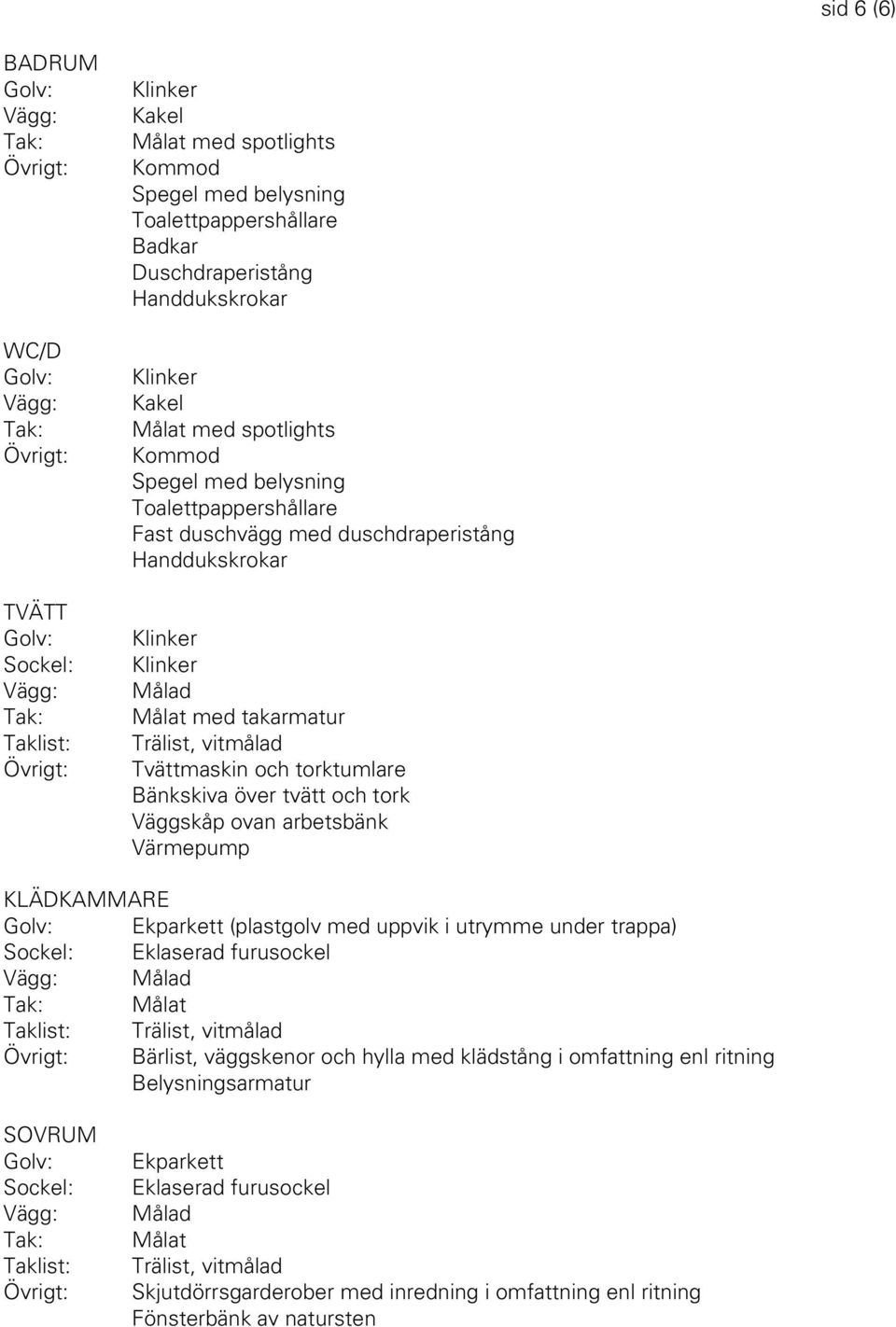

6 sid 6 (6) BADRUM WC/D TVÄTT Kakel Målat med spotlights Kommod Spegel med belysning Toalettpappershållare Badkar Duschdraperistång Handdukskrokar Kakel Målat med spotlights Kommod Spegel med belysning Toalettpappershållare Fast duschvägg med duschdraperistång Handdukskrokar Målat med takarmatur Tvättmaskin och torktumlare Bänkskiva över tvätt och tork Väggskåp ovan arbetsbänk Värmepump KLÄDKAMMARE Ekparkett (plastgolv med uppvik i utrymme under trappa) Eklaserad furusockel Målat Bärlist, väggskenor och hylla med klädstång i omfattning enl ritning Belysningsarmatur SOVRUM Ekparkett Eklaserad furusockel Målat Skjutdörrsgarderober med inredning i omfattning enl ritning Fönsterbänk av natursten
