2012 04 10 Rev 2012 05 09 Rev 2012 05 28 BYGGNADS- OCH

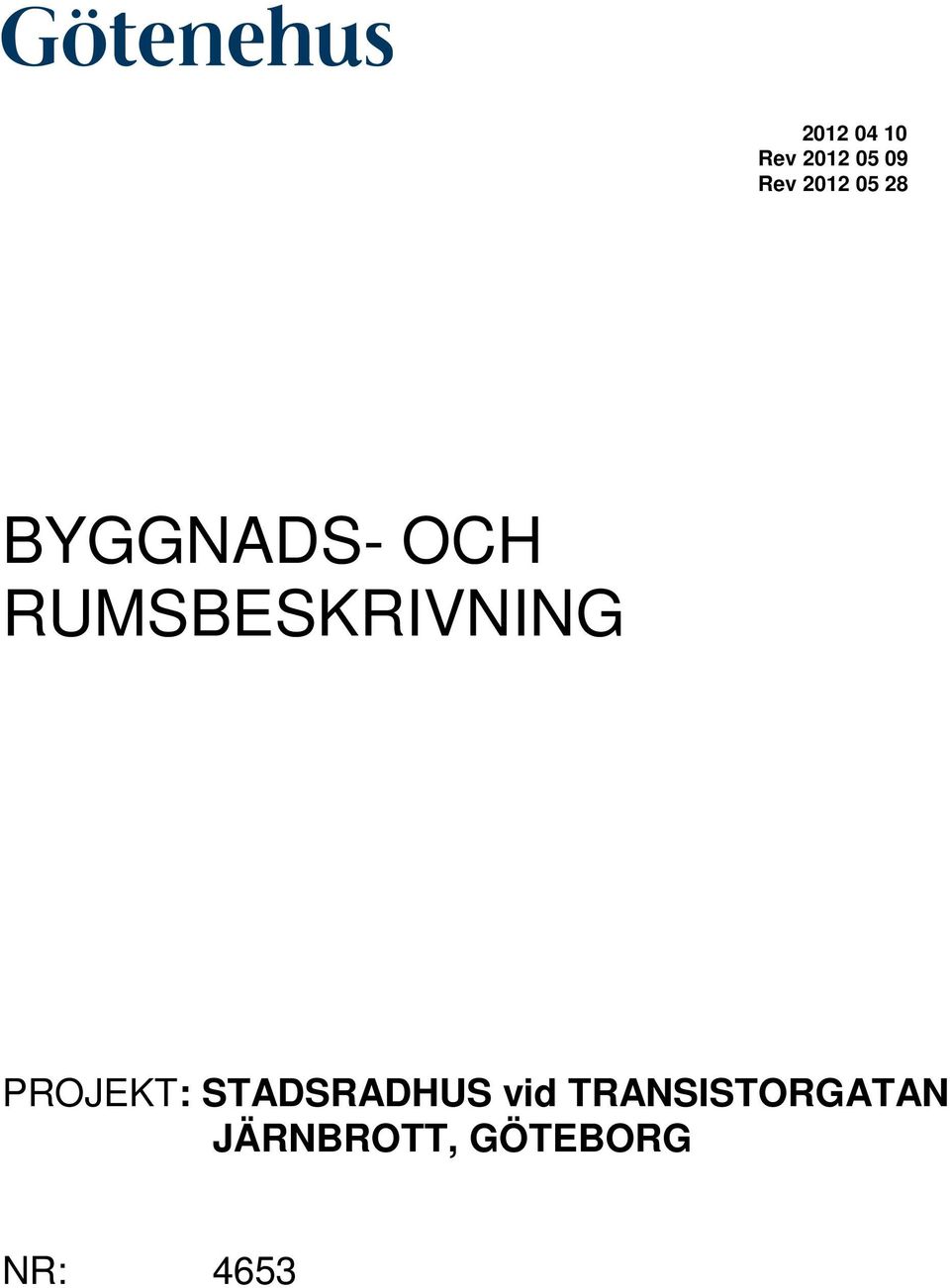

1 Rev Rev BYGGNADS- OCH RUMSBESKRIVNING PROJEKT: STADSRADHUS vid TRANSISTORGATAN JÄRNBROTT, GÖTEBORG NR: 4653

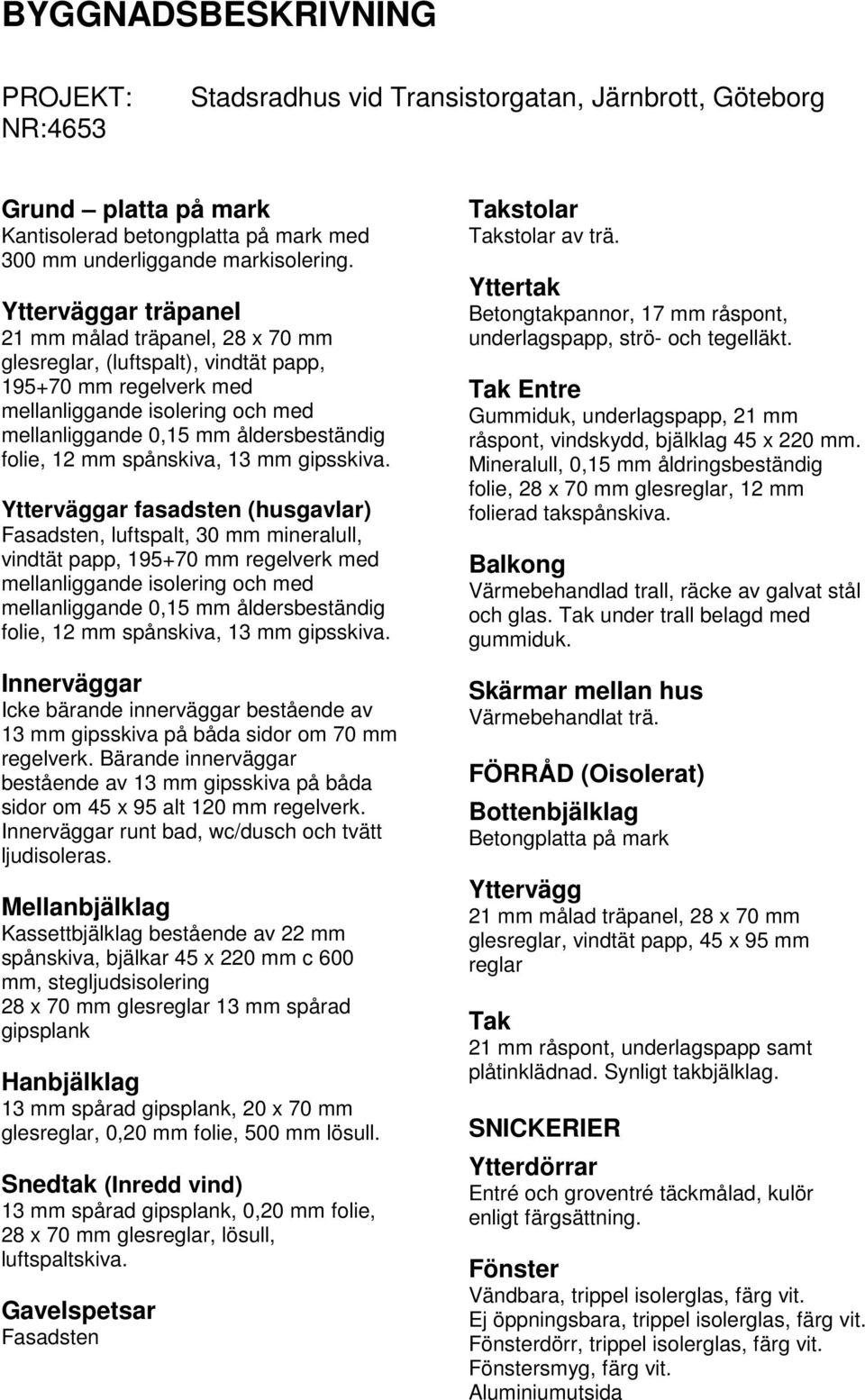

2 BYGGNADSBESKRIVNING PROJEKT: NR:4653 Stadsradhus vid Transistorgatan, Järnbrott, Göteborg Grund platta på mark Kantisolerad betongplatta på mark med 300 mm underliggande markisolering. Ytterväggar träpanel 21 mm målad träpanel, 28 x 70 mm glesreglar, (luftspalt), vindtät papp, mm regelverk med mellanliggande isolering och med mellanliggande 0,15 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Ytterväggar fasadsten (husgavlar) Fasadsten, luftspalt, 30 mm mineralull, vindtät papp, mm regelverk med mellanliggande isolering och med mellanliggande 0,15 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk. Bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 45 x 95 alt 120 mm regelverk. Innerväggar runt bad, wc/dusch och tvätt ljudisoleras. Mellanbjälklag Kassettbjälklag bestående av 22 mm spånskiva, bjälkar 45 x 220 mm c 600 mm, stegljudsisolering 28 x 70 mm glesreglar 13 mm spårad gipsplank Hanbjälklag 13 mm spårad gipsplank, 20 x 70 mm glesreglar, 0,20 mm folie, 500 mm lösull. Snedtak (Inredd vind) 13 mm spårad gipsplank, 0,20 mm folie, 28 x 70 mm glesreglar, lösull, luftspaltskiva. Gavelspetsar Fasadsten Takstolar Takstolar av trä. Yttertak Betongtakpannor, 17 mm råspont, underlagspapp, strö- och tegelläkt. Tak Entre Gummiduk, underlagspapp, 21 mm råspont, vindskydd, bjälklag 45 x 220 mm. Mineralull, 0,15 mm åldringsbeständig folie, 28 x 70 mm glesreglar, 12 mm folierad takspånskiva. Balkong Värmebehandlad trall, räcke av galvat stål och glas. Tak under trall belagd med gummiduk. Skärmar mellan hus Värmebehandlat trä. FÖRRÅD (Oisolerat) Bottenbjälklag Betongplatta på mark Yttervägg 21 mm målad träpanel, 28 x 70 mm glesreglar, vindtät papp, 45 x 95 mm reglar Tak 21 mm råspont, underlagspapp samt plåtinklädnad. Synligt takbjälklag. SNICKERIER Ytterdörrar Entré och groventré täckmålad, kulör enligt färgsättning. Fönster Vändbara, trippel isolerglas, färg vit. Ej öppningsbara, trippel isolerglas, färg vit. Fönsterdörr, trippel isolerglas, färg vit. Fönstersmyg, färg vit. Aluminiumutsida

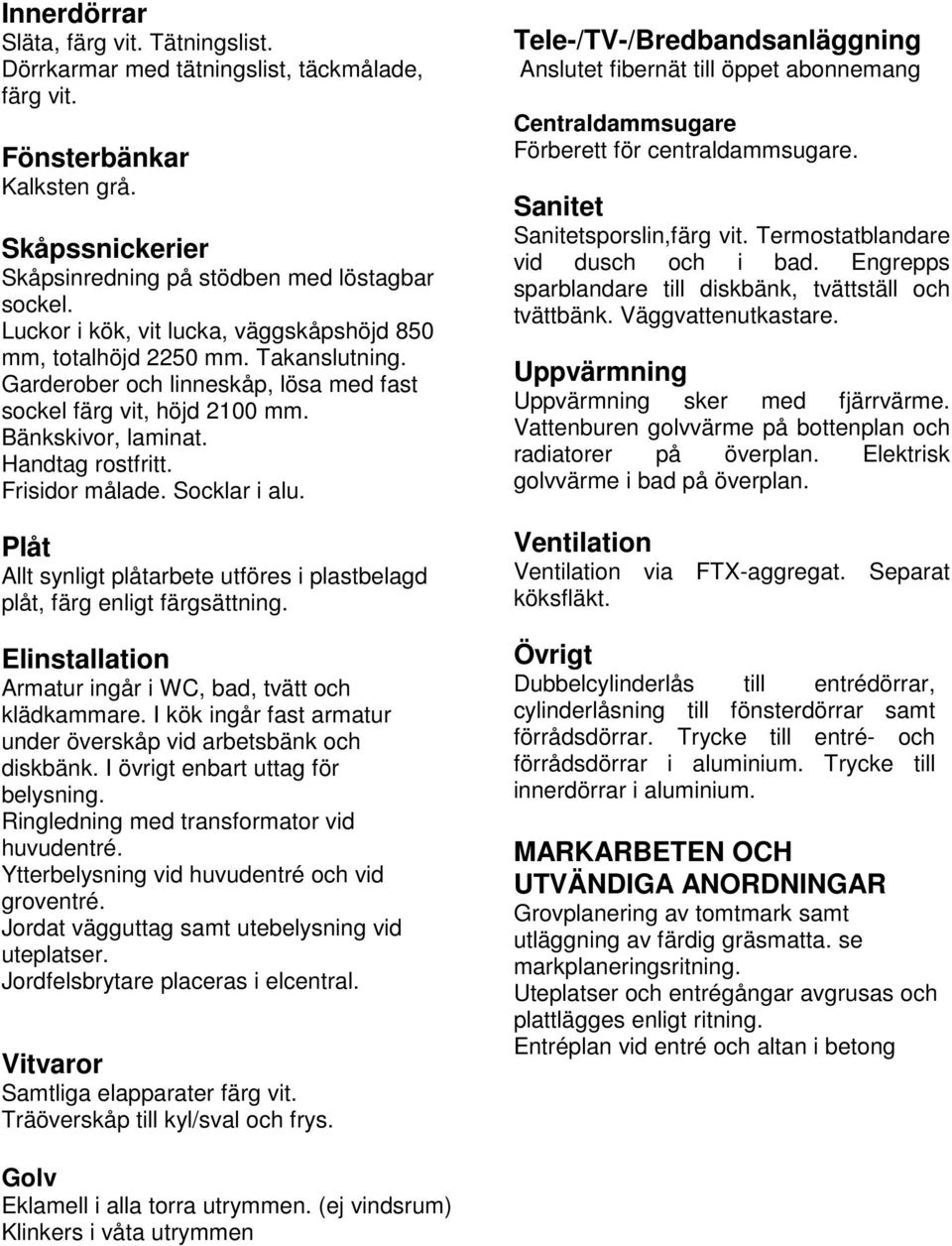

3 Innerdörrar Släta, färg vit. Tätningslist. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. Skåpssnickerier Skåpsinredning på stödben med löstagbar sockel. Luckor i kök, vit lucka, väggskåpshöjd 850 mm, totalhöjd 2250 mm. Takanslutning. Garderober och linneskåp, lösa med fast sockel färg vit, höjd 2100 mm. Bänkskivor, laminat. Handtag rostfritt. Frisidor målade. Socklar i alu. Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, färg enligt färgsättning. Elinstallation Armatur ingår i WC, bad, tvätt och klädkammare. I kök ingår fast armatur under överskåp vid arbetsbänk och diskbänk. I övrigt enbart uttag för belysning. Ringledning med transformator vid huvudentré. Ytterbelysning vid huvudentré och vid groventré. Jordat vägguttag samt utebelysning vid uteplatser. Jordfelsbrytare placeras i elcentral. Vitvaror Samtliga elapparater färg vit. Träöverskåp till kyl/sval och frys. Tele-/TV-/Bredbandsanläggning Anslutet fibernät till öppet abonnemang Centraldammsugare Förberett för centraldammsugare. Sanitet Sanitetsporslin,färg vit. Termostatblandare vid dusch och i bad. Engrepps sparblandare till diskbänk, tvättställ och tvättbänk. Väggvattenutkastare. Uppvärmning Uppvärmning sker med fjärrvärme. Vattenburen golvvärme på bottenplan och radiatorer på överplan. Elektrisk golvvärme i bad på överplan. Ventilation Ventilation via FTX-aggregat. Separat köksfläkt. Övrigt Dubbelcylinderlås till entrédörrar, cylinderlåsning till fönsterdörrar samt förrådsdörrar. Trycke till entré- och förrådsdörrar i aluminium. Trycke till innerdörrar i aluminium. MARKARBETEN OCH UTVÄNDIGA ANORDNINGAR Grovplanering av tomtmark samt utläggning av färdig gräsmatta. se markplaneringsritning. Uteplatser och entrégångar avgrusas och plattlägges enligt ritning. Entréplan vid entré och altan i betong Golv Eklamell i alla torra utrymmen. (ej vindsrum) Klinkers i våta utrymmen

Frisidor målade. Socklar i alu. Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, färg enligt färgsättning. Elinstallation Armatur ingår i WC, bad, tvätt och klädkammare.

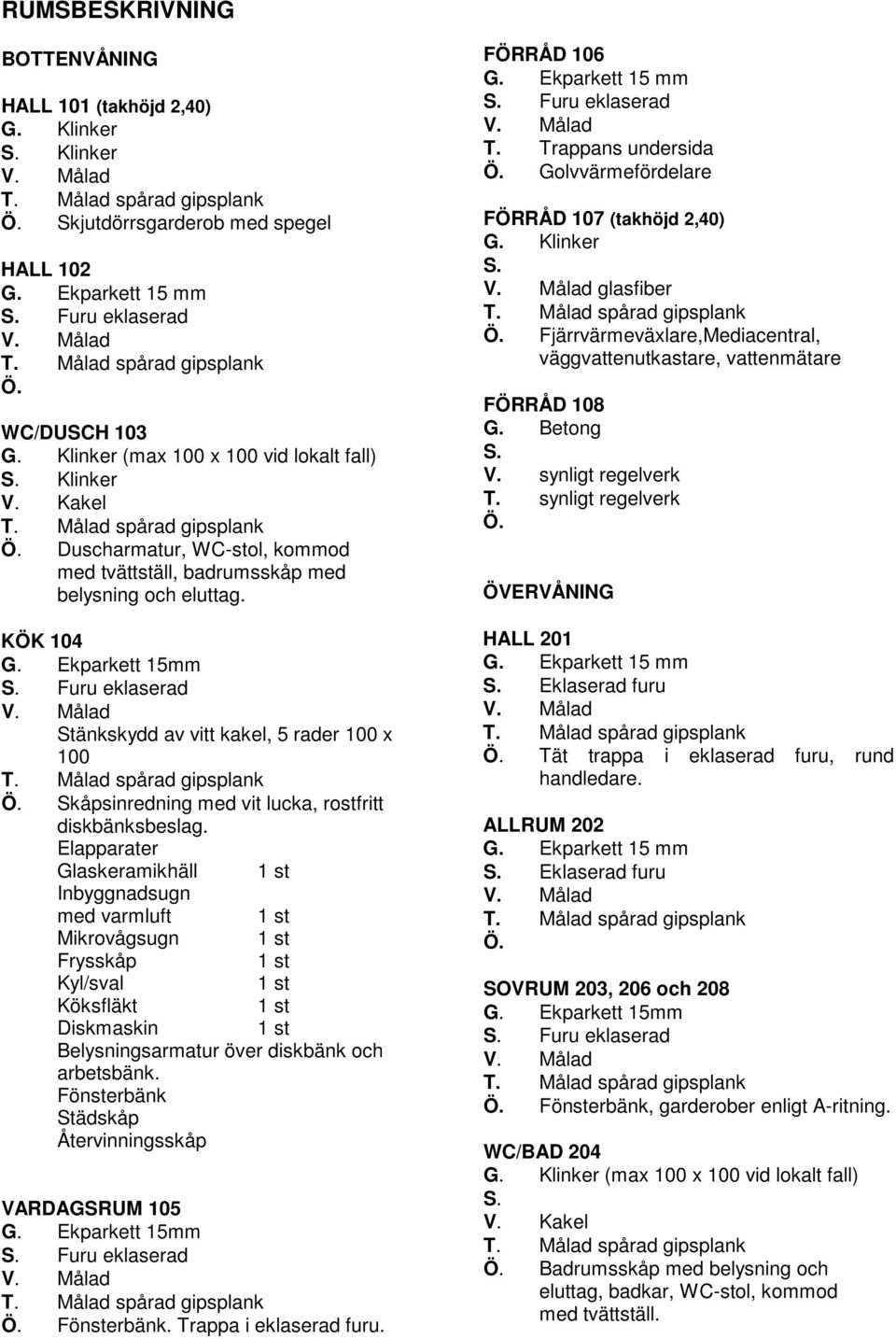

4 RUMSBESKRIVNING BOTTENVÅNING HALL 101 (takhöjd 2,40) G. Klinker Klinker Ö. Skjutdörrsgarderob med spegel HALL 102 Ö. WC/DUSCH 103 G. Klinker (max 100 x 100 vid lokalt fall) Klinker V. Kakel Ö. Duscharmatur, WC-stol, kommod med tvättställ, badrumsskåp med belysning och eluttag. KÖK 104 Stänkskydd av vitt kakel, 5 rader 100 x 100 Ö. Skåpsinredning med vit lucka, rostfritt diskbänksbeslag. Elapparater Glaskeramikhäll Inbyggnadsugn med varmluft Mikrovågsugn Frysskåp Kyl/sval Köksfläkt Diskmaskin Belysningsarmatur över diskbänk och arbetsbänk. Fönsterbänk Städskåp Återvinningsskåp VARDAGSRUM 105 Ö. Fönsterbänk. Trappa i eklaserad furu. FÖRRÅD 106 T. Trappans undersida Ö. Golvvärmefördelare FÖRRÅD 107 (takhöjd 2,40) G. Klinker glasfiber Ö. Fjärrvärmeväxlare,Mediacentral, väggvattenutkastare, vattenmätare FÖRRÅD 108 G. Betong V. synligt regelverk T. synligt regelverk Ö. ÖVERVÅNING HALL 201 Eklaserad furu Ö. Tät trappa i eklaserad furu, rund handledare. ALLRUM 202 Eklaserad furu Ö. SOVRUM 203, 206 och 208 Ö. Fönsterbänk, garderober enligt A-ritning. WC/BAD 204 G. Klinker (max 100 x 100 vid lokalt fall) V. Kakel Ö. Badrumsskåp med belysning och eluttag, badkar, WC-stol, kommod med tvättställ.

Elapparater Glaskeramikhäll Inbyggnadsugn med varmluft Mikrovågsugn Frysskåp Kyl/sval Köksfläkt Diskmaskin Belysningsarmatur över diskbänk och arbetsbänk.

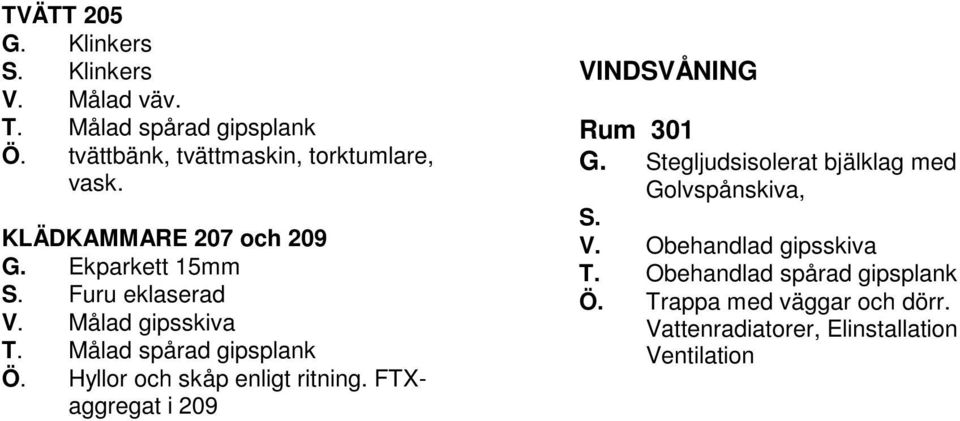

5 TVÄTT 205 G. Klinkers Klinkers väv. Ö. tvättbänk, tvättmaskin, torktumlare, vask. KLÄDKAMMARE 207 och 209 gipsskiva Ö. Hyllor och skåp enligt ritning. FTXaggregat i 209 VINDSVÅNING Rum 301 G. Stegljudsisolerat bjälklag med Golvspånskiva, V. Obehandlad gipsskiva T. Obehandlad spårad gipsplank Ö. Trappa med väggar och dörr. Vattenradiatorer, Elinstallation Ventilation

FTXaggregat i 209 VINDSVÅNING Rum 301 G. Stegljudsisolerat bjälklag med Golvspånskiva, V.

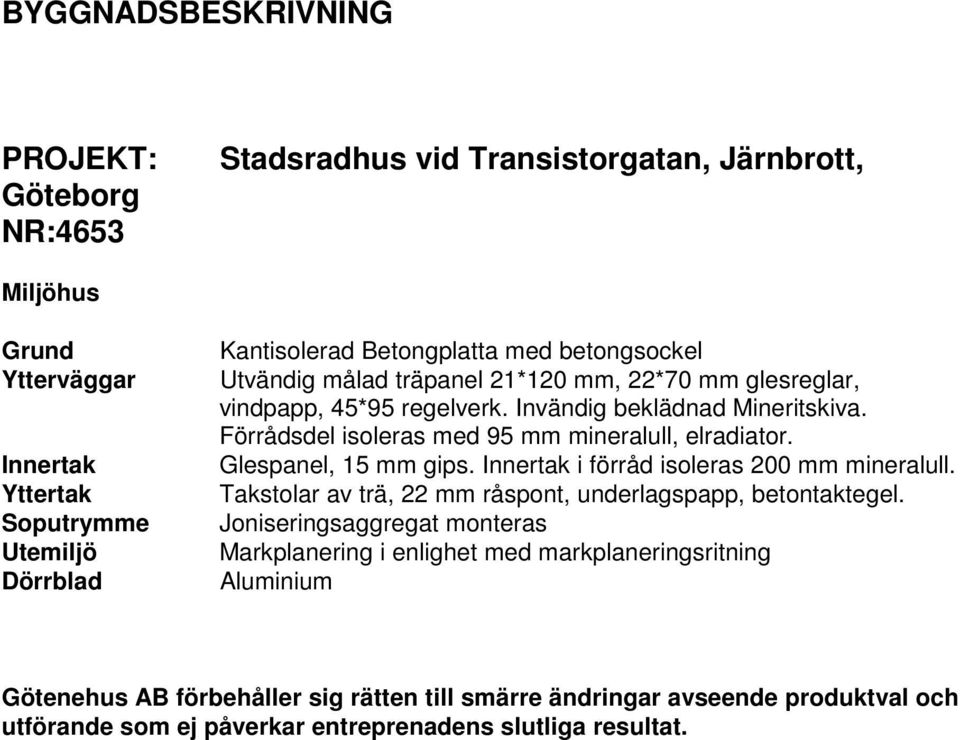

6 BYGGNADSBESKRIVNING PROJEKT: Göteborg NR:4653 Stadsradhus vid Transistorgatan, Järnbrott, Miljöhus Grund Ytterväggar Innertak Yttertak Soputrymme Utemiljö Dörrblad Kantisolerad Betongplatta med betongsockel Utvändig målad träpanel 21*120 mm, 22*70 mm glesreglar, vindpapp, 45*95 regelverk. Invändig beklädnad Mineritskiva. Förrådsdel isoleras med 95 mm mineralull, elradiator. Glespanel, 15 mm gips. Innertak i förråd isoleras 200 mm mineralull. Takstolar av trä, 22 mm råspont, underlagspapp, betontaktegel. Joniseringsaggregat monteras Markplanering i enlighet med markplaneringsritning Aluminium Götenehus AB förbehåller sig rätten till smärre ändringar avseende produktval och utförande som ej påverkar entreprenadens slutliga resultat.

Förrådsdel isoleras med 95 mm mineralull, elradiator. Glespanel, 15 mm gips. Innertak i förråd isoleras 200 mm mineralull. Takstolar av trä, 22 mm råspont, underlagspapp, betontaktegel.
