BYGGNADS- OCH RUMSBESKRIVNING

Transkript

1 BYGGNADS- OCH RUMSBESKRIVNING PROJEKT: Glasberga etapp 2 NR: 4680

2 BYGGNADSBESKRIVNING PROJEKT: Glasberga etapp 2 NR: 4680 Grund platta på mark Kantisolerad betongplatta på mark med 300 mm underliggande markisolering. Ytterväggar träpanel (P11) 21 mm målad träpanel, 28 x 70 mm glesreglar, (luftspalt), vindtät papp, mm regelverk med mellanliggande isolering och med mellanliggande 0,20 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk. Bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 45 x 95 alt 120 mm regelverk. Väggar i tvätt och Wc/d bestående av 12 mm spånskiva och 13 mm gipsskiva/våtrumsskiva med mellanliggande isolering. Mellanbjälklag Kassettbjälklag bestående av 22 mm spånskiva, bjälkar 45 x 220 mm c 600 mm, 28 x 70 mm glesregelar 12 mm folierad takspånskiva. 70 mm stegljudsisolering. Vindsbjälklag 12 mm folierad takspånskiva, 28 x 70 mm glespanel, 0,20 mm armerad folie, 500 mm lösullsisolering, landgång av 4 st. 23 x 95 råspont. Gavelspetsar 21 mm målad träpanel, 28 x 70 mm glesreglar, vindtät papp, regelstomme, alt panelklädd takstol. Takstolar Takstolar av trä. Yttertak Betongtakpannor, 17 mm råspont, underlagspapp, strö- och tegelläkt. FÖRRÅD (Oisolerat) Bottenbjälklag Betongplatta på mark. Yttervägg (P11) 21 mm målad träpanel, 28 x 70 mm glesreglar, vindtät papp, 45 x 95 mm reglar. Yttertak Betongtakpannor, 17 mm råspont, underlagspapp, strö- och tegelläkt. 1

3 SNICKERIER Ytterdörrar Entré och groventré täckmålad, kulör enligt färgsättning. Fönster Vändbara, trippel isolerglas, färg vit. Ej öppningsbara, trippel isolerglas, färg vit. Fönsterdörr, trippel isolerglas, färg vit. Klarglas i bad och WC/dusch. Fönstersmyg, färg vit. Fönstersmyg i Wc/d kaklad. Innerdörrar Släta, färg vit. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. Skåpssnickerier Skåpsinredning på stödben med löstagbar sockel. Luckor i kök, vit lucka, väggskåpshöjd 850 mm, totalhöjd 2250 mm. Garderober och linneskåp, lösa med fast sockel färg vit, höjd 2100 mm. Bänkskivor, laminat. Handtag rostfritt. Frisidor och sockel vita. Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, färg enligt färgsättning. Elinstallation Armatur ingår i Wc/d, tvätt och klädkammare. I kök ingår fast armatur under överskåp vid arbetsbänk och diskbänk. I övrigt enbart uttag för belysning. Ringledning med transformator vid huvudentré. Ytterbelysning vid huvudentré och vid groventré. Jordat vägguttag samt förberett för utebelysning vid uteplatser. Armatur och vägguttag i förråd. Vägguttag utvändigt på förråd. Jordfelsbrytare placeras i elcentral. Vitvaror Samtliga elapparater färg vit. Träöverskåp till kyl/sval och frys. Tele-/TV-/Bredbandsanläggning Förberett med bredbandscentral och stjärnnät med uttag enligt el-ritning. Sanitet Sanitetsporslin, färg vit. Termostatblandare vid dusch och i bad. Engrepps sparblandare till diskbänk, tvättställ och tvättbänk. Väggvattenutkastare. Uppvärmning Uppvärmning sker med fjärrvärme i vattenburet system. Fjärrvärmeväxlare. Golvvärme på bottenplan och radiatorer på överplan. I Wc/d övre plan elektrisk golvvärme samt vattenburen handdukstork. 2

4 Ventilation FTX-aggregat. Återvinning av frånluft. Separat köksfläkt. Övrigt Dubbelcylinderlås till entrédörrar, cylinderlåsning till fönsterdörrar samt förrådsdörrar. Trycke till entré- och förrådsdörrar i rostfritt. Trycke till innerdörrar i rostfritt. Erforderliga takstegar och takbryggor. Snörasskydd vid entré. Vindslucka med stege. MARKARBETEN OCH UTVÄNDIGA ANORDNINGAR Planering av tomtmark enligt markplaneringsritning. Det är köparens eget arbete och ansvar, att finplanera tomten så att dagvatten kan infiltreras och omhändertas på egen tomt. Uteplatser och entrégångar avgrusas enligt ritning. Biluppställningsplats avgrusas enligt ritning. Trappa vid entré och groventré i tryckimpregnerat trä. 3

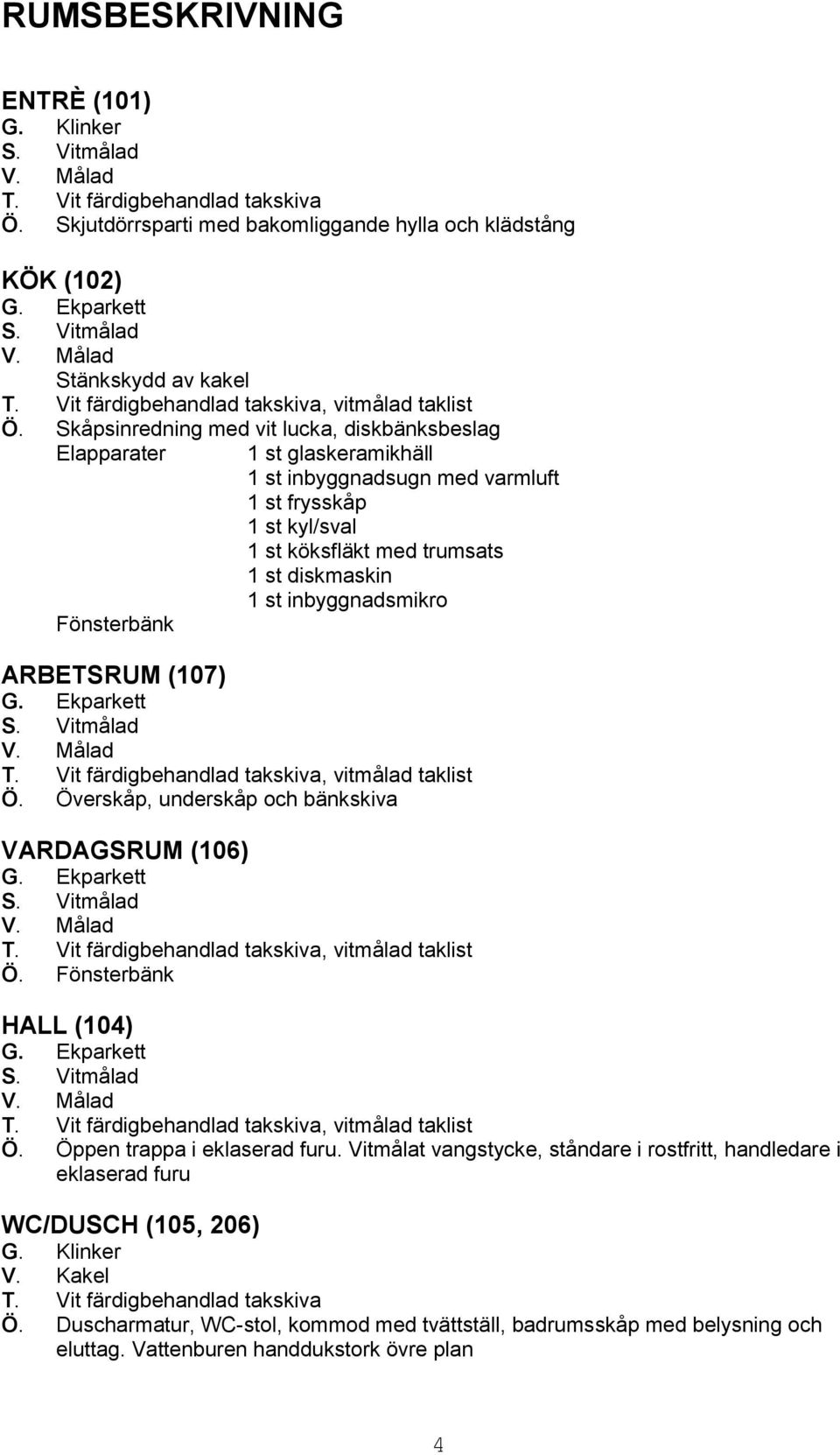

5 RUMSBESKRIVNING ENTRÈ (101) G. Klinker T. Vit färdigbehandlad takskiva Ö. Skjutdörrsparti med bakomliggande hylla och klädstång KÖK (102) Stänkskydd av kakel Ö. Skåpsinredning med vit lucka, diskbänksbeslag Elapparater 1 st glaskeramikhäll 1 st inbyggnadsugn med varmluft 1 st frysskåp 1 st kyl/sval 1 st köksfläkt med trumsats 1 st diskmaskin 1 st inbyggnadsmikro Fönsterbänk ARBETSRUM (107) Ö. Överskåp, underskåp och bänkskiva VARDAGSRUM (106) Ö. Fönsterbänk HALL (104) Ö. Öppen trappa i eklaserad furu. Vitmålat vangstycke, ståndare i rostfritt, handledare i eklaserad furu WC/DUSCH (105, 206) G. Klinker V. Kakel T. Vit färdigbehandlad takskiva Ö. Duscharmatur, WC-stol, kommod med tvättställ, badrumsskåp med belysning och eluttag. Vattenburen handdukstork övre plan 4

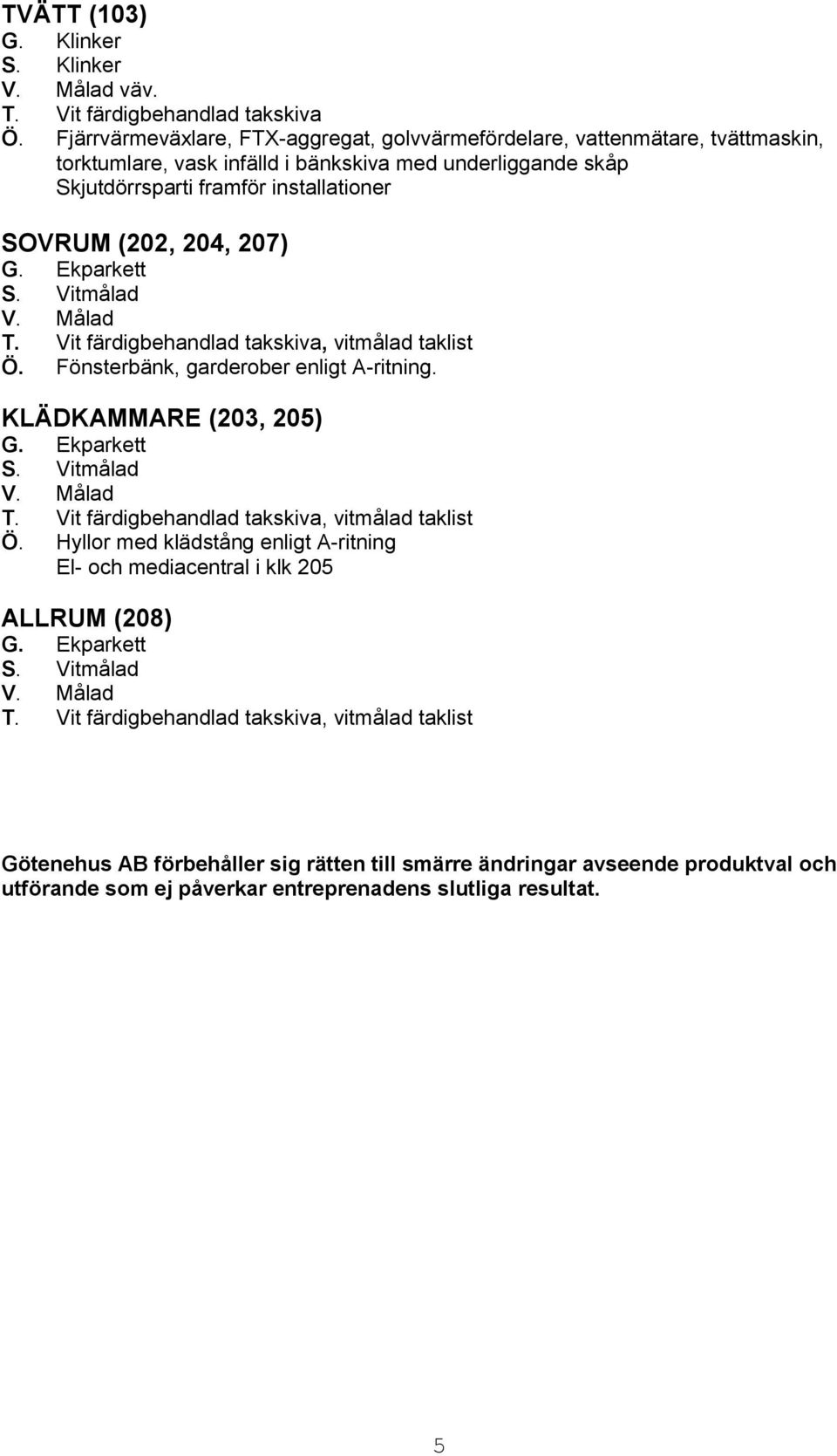

6 TVÄTT (103) G. Klinker S. Klinker väv. T. Vit färdigbehandlad takskiva Ö. Fjärrvärmeväxlare, FTX-aggregat, golvvärmefördelare, vattenmätare, tvättmaskin, torktumlare, vask infälld i bänkskiva med underliggande skåp Skjutdörrsparti framför installationer SOVRUM (202, 204, 207) Ö. Fönsterbänk, garderober enligt A-ritning. KLÄDKAMMARE (203, 205) Ö. Hyllor med klädstång enligt A-ritning El- och mediacentral i klk 205 ALLRUM (208) Götenehus AB förbehåller sig rätten till smärre ändringar avseende produktval och utförande som ej påverkar entreprenadens slutliga resultat. 5
