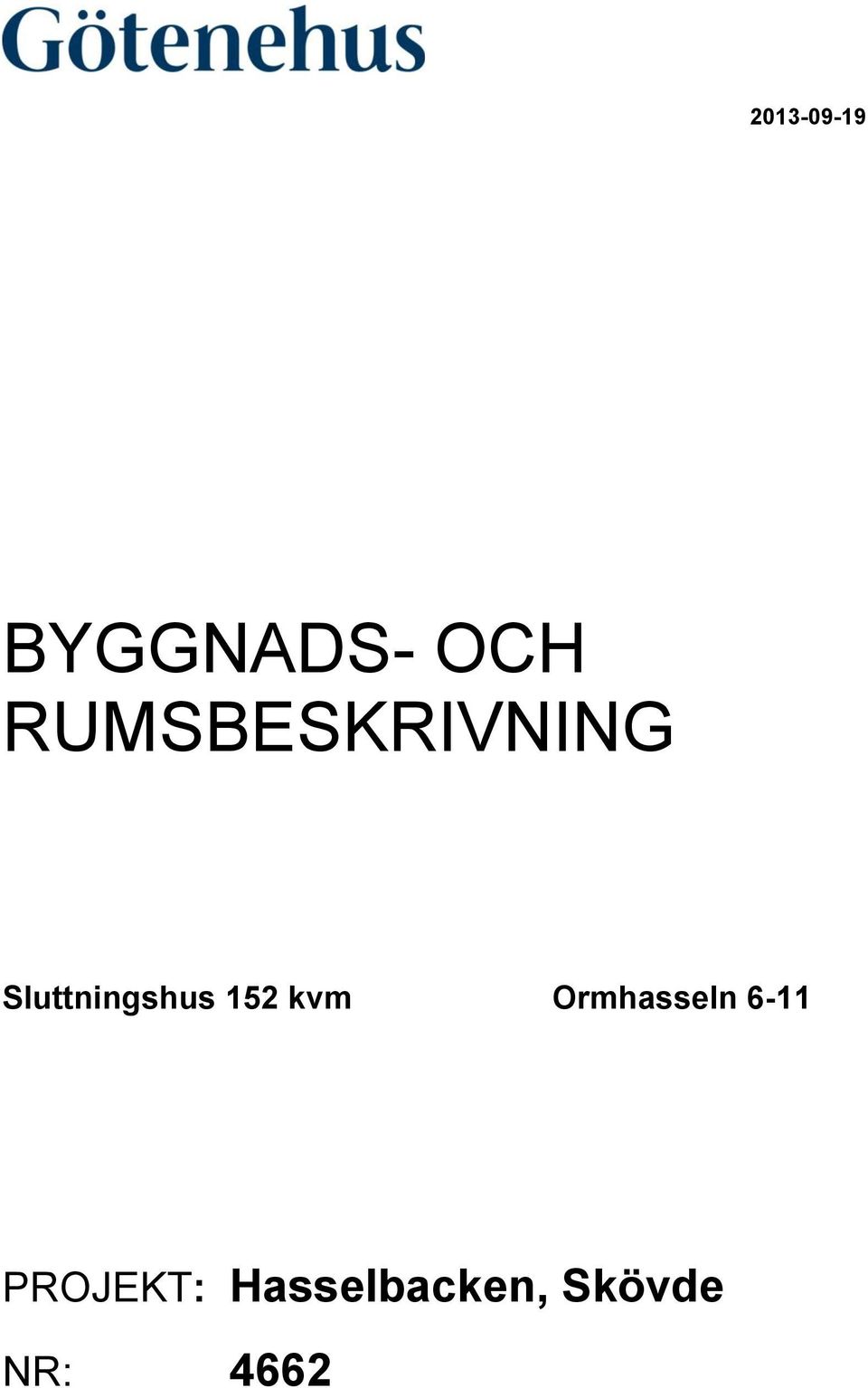

1 BYGGNADS- OCH RUMSBESKRIVNING Sluttningshus 152 kvm Ormhasseln 6-11 PROJEKT: Hasselbacken, Skövde NR: 4662

2 BYGGNADSBESKRIVNING PROJEKT: Hasselbacken, Skövde NR: 4662 Grund platta på mark Kantisolerad betongplatta på mark med 300 mm underliggande markisolering. Motfyllda Ytterväggar - sluttningsvåning Prefabricerade isolerade betongelement. Ytterväggar träpanel (P11) Liggande 21 mm målad träpanel, 28 x 70 mm glesreglar, (luftspalt), vindtät papp, mm regelverk med mellanliggande isolering och med mellanliggande 0,15 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Fuktbeständigt skivmaterial i våtzon i våtrum. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk. Bärande innerväggar bestående av 12mm spånskiva samt 13 mm gipsskiva på båda sidor om 45 x 95 alt 120 mm regelverk. Fuktbeständigt skivmaterial i våtzon i våtrum. 70mm isolering i väggar runt WC/D, tvätt och bad. Mellanbjälklag Kassettbjälklag bestående av 22 mm spånskiva, bjälkar 45 x 220 mm c 600 mm, 70 mm mellanliggande stegljudsisolering ovan tvätt, 28 x 70 mm glesregelar, 12 mm folierad takspånskiva. 13mm gipsskiva under folierad takspånskiva i tvätt. Vindsbjälklag (Ej inredningsbar vind) 12 mm folierad takspånskiva, 28 x 70 mm glespanel, 0,20 mm armerad folie, 500 mm lösullsisolering. Takstolar Takstolar av trä. Yttertak 21 mm råspont, papptäckning. Skärmtak entré Plexiglasruta med ram av galvaniserad stål Balkonger/loftgångar Pelare i galvat stål och bärlinor av trä. Golvelement med påspikad tryckimpregnerad trall 28 x 120 mm. Balkongräcke enl. A-ritning. Räcke, överliggare i tryckimpregnerat trä. Plåt på undersida. 1

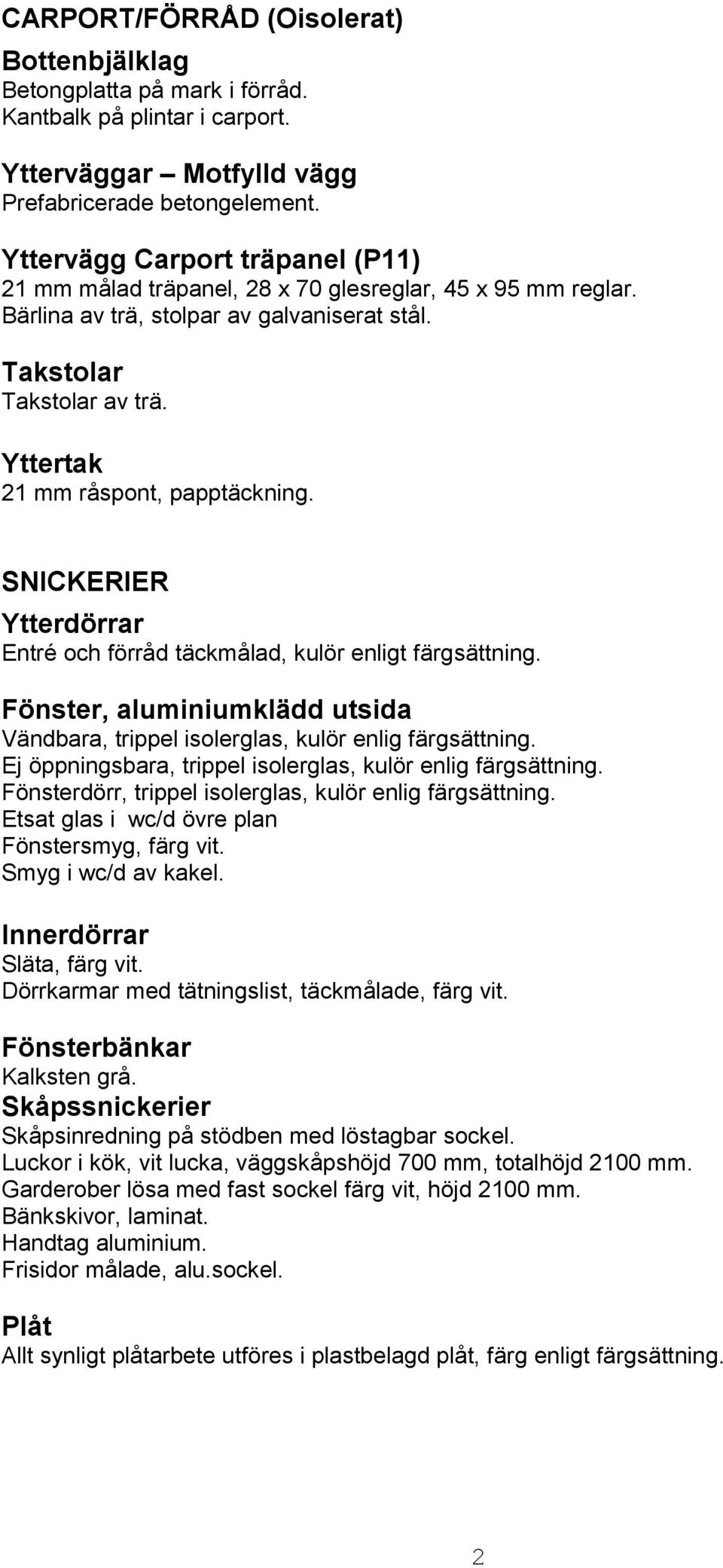

3 CARPORT/FÖRRÅD (Oisolerat) Bottenbjälklag Betongplatta på mark i förråd. Kantbalk på plintar i carport. Ytterväggar Motfylld vägg Prefabricerade betongelement. Yttervägg Carport träpanel (P11) 21 mm målad träpanel, 28 x 70 glesreglar, 45 x 95 mm reglar. Bärlina av trä, stolpar av galvaniserat stål. Takstolar Takstolar av trä. Yttertak 21 mm råspont, papptäckning. SNICKERIER Ytterdörrar Entré och förråd täckmålad, kulör enligt färgsättning. Fönster, aluminiumklädd utsida Vändbara, trippel isolerglas, kulör enlig färgsättning. Ej öppningsbara, trippel isolerglas, kulör enlig färgsättning. Fönsterdörr, trippel isolerglas, kulör enlig färgsättning. Etsat glas i wc/d övre plan Fönstersmyg, färg vit. Smyg i wc/d av kakel. Innerdörrar Släta, färg vit. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. Skåpssnickerier Skåpsinredning på stödben med löstagbar sockel. Luckor i kök, vit lucka, väggskåpshöjd 700 mm, totalhöjd 2100 mm. Garderober lösa med fast sockel färg vit, höjd 2100 mm. Bänkskivor, laminat. Handtag aluminium. Frisidor målade, alu.sockel. Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, färg enligt färgsättning. 2

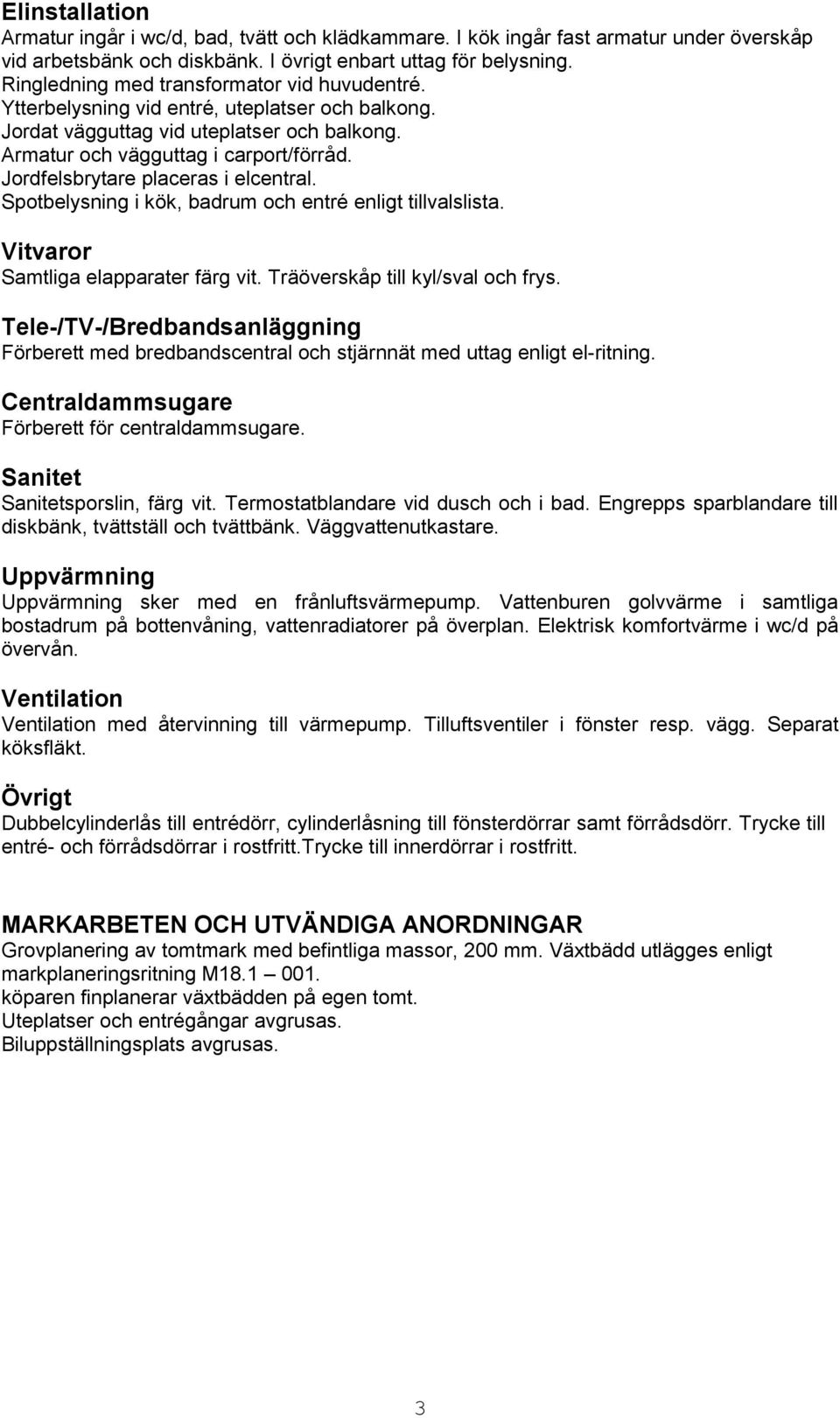

4 Elinstallation Armatur ingår i wc/d, bad, tvätt och klädkammare. I kök ingår fast armatur under överskåp vid arbetsbänk och diskbänk. I övrigt enbart uttag för belysning. Ringledning med transformator vid huvudentré. Ytterbelysning vid entré, uteplatser och balkong. Jordat vägguttag vid uteplatser och balkong. Armatur och vägguttag i carport/förråd. Jordfelsbrytare placeras i elcentral. Spotbelysning i kök, badrum och entré enligt tillvalslista. Vitvaror Samtliga elapparater färg vit. Träöverskåp till kyl/sval och frys. Tele-/TV-/Bredbandsanläggning Förberett med bredbandscentral och stjärnnät med uttag enligt el-ritning. Centraldammsugare Förberett för centraldammsugare. Sanitet Sanitetsporslin, färg vit. Termostatblandare vid dusch och i bad. Engrepps sparblandare till diskbänk, tvättställ och tvättbänk. Väggvattenutkastare. Uppvärmning Uppvärmning sker med en frånluftsvärmepump. Vattenburen golvvärme i samtliga bostadrum på bottenvåning, vattenradiatorer på överplan. Elektrisk komfortvärme i wc/d på övervån. Ventilation Ventilation med återvinning till värmepump. Tilluftsventiler i fönster resp. vägg. Separat köksfläkt. Övrigt Dubbelcylinderlås till entrédörr, cylinderlåsning till fönsterdörrar samt förrådsdörr. Trycke till entré- och förrådsdörrar i rostfritt.trycke till innerdörrar i rostfritt. MARKARBETEN OCH UTVÄNDIGA ANORDNINGAR Grovplanering av tomtmark med befintliga massor, 200 mm. Växtbädd utlägges enligt markplaneringsritning M köparen finplanerar växtbädden på egen tomt. Uteplatser och entrégångar avgrusas. Biluppställningsplats avgrusas. 3

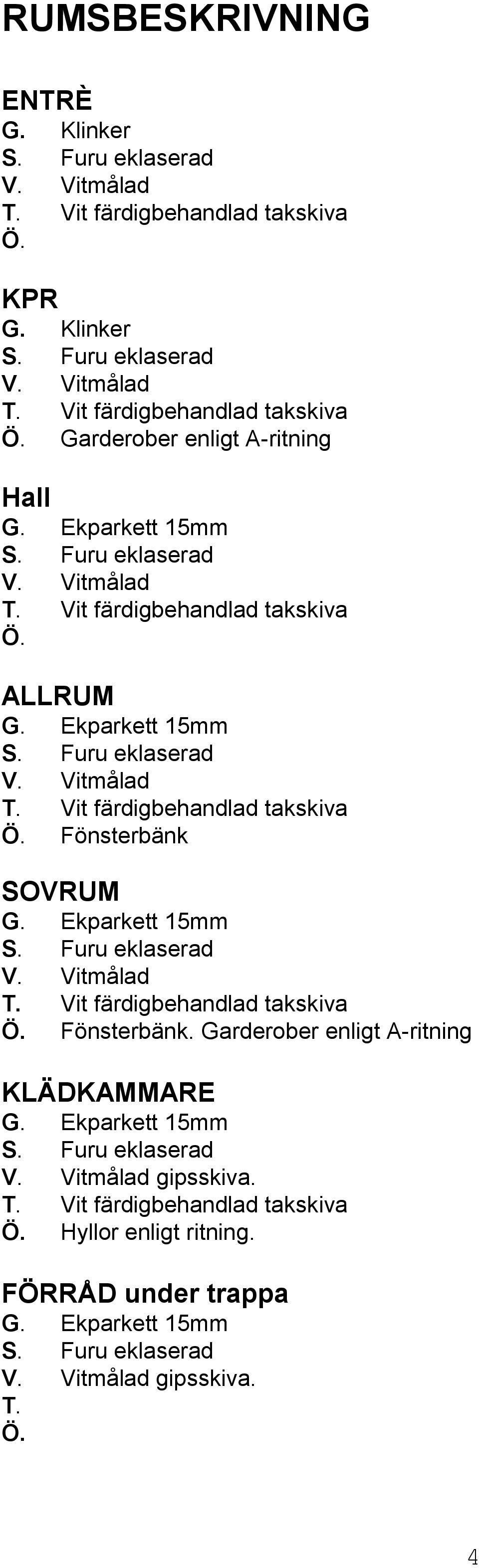

5 RUMSBESKRIVNING ENTRÈ Ö. KPR Ö. Garderober enligt A-ritning Hall Ö. ALLRUM Ö. Fönsterbänk SOVRUM Ö. Fönsterbänk. Garderober enligt A-ritning KLÄDKAMMARE gipsskiva. Ö. Hyllor enligt ritning. FÖRRÅD under trappa gipsskiva. T. Ö. 4

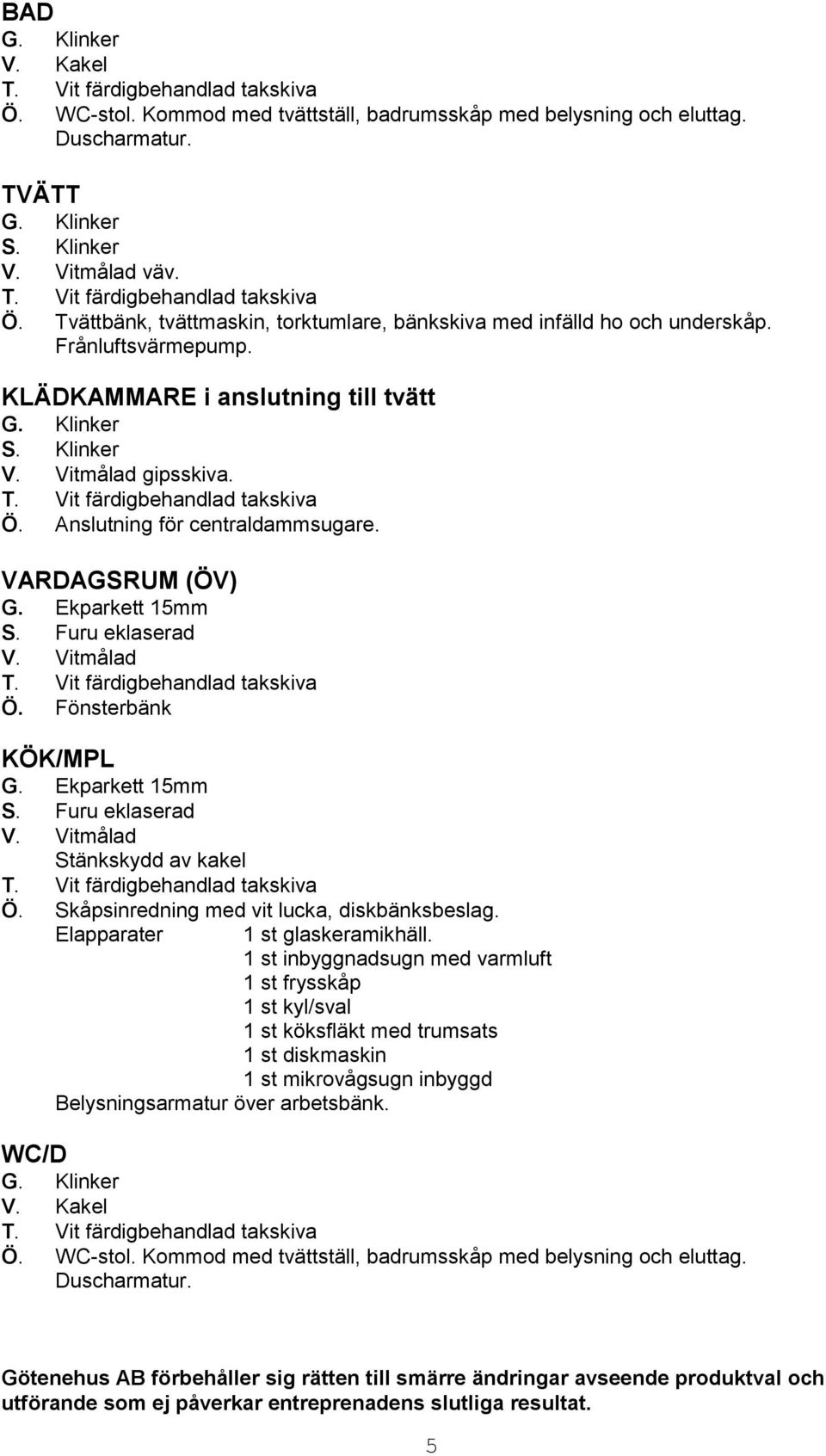

6 BAD V. Kakel Ö. WC-stol. Kommod med tvättställ, badrumsskåp med belysning och eluttag. Duscharmatur. TVÄTT S. Klinker väv. Ö. Tvättbänk, tvättmaskin, torktumlare, bänkskiva med infälld ho och underskåp. Frånluftsvärmepump. KLÄDKAMMARE i anslutning till tvätt S. Klinker gipsskiva. Ö. Anslutning för centraldammsugare. VARDAGSRUM (ÖV) Ö. Fönsterbänk KÖK/MPL Stänkskydd av kakel Ö. Skåpsinredning med vit lucka, diskbänksbeslag. Elapparater 1 st glaskeramikhäll. 1 st inbyggnadsugn med varmluft 1 st frysskåp 1 st kyl/sval 1 st köksfläkt med trumsats 1 st diskmaskin 1 st mikrovågsugn inbyggd Belysningsarmatur över arbetsbänk. WC/D V. Kakel Ö. WC-stol. Kommod med tvättställ, badrumsskåp med belysning och eluttag. Duscharmatur. Götenehus AB förbehåller sig rätten till smärre ändringar avseende produktval och utförande som ej påverkar entreprenadens slutliga resultat. 5
