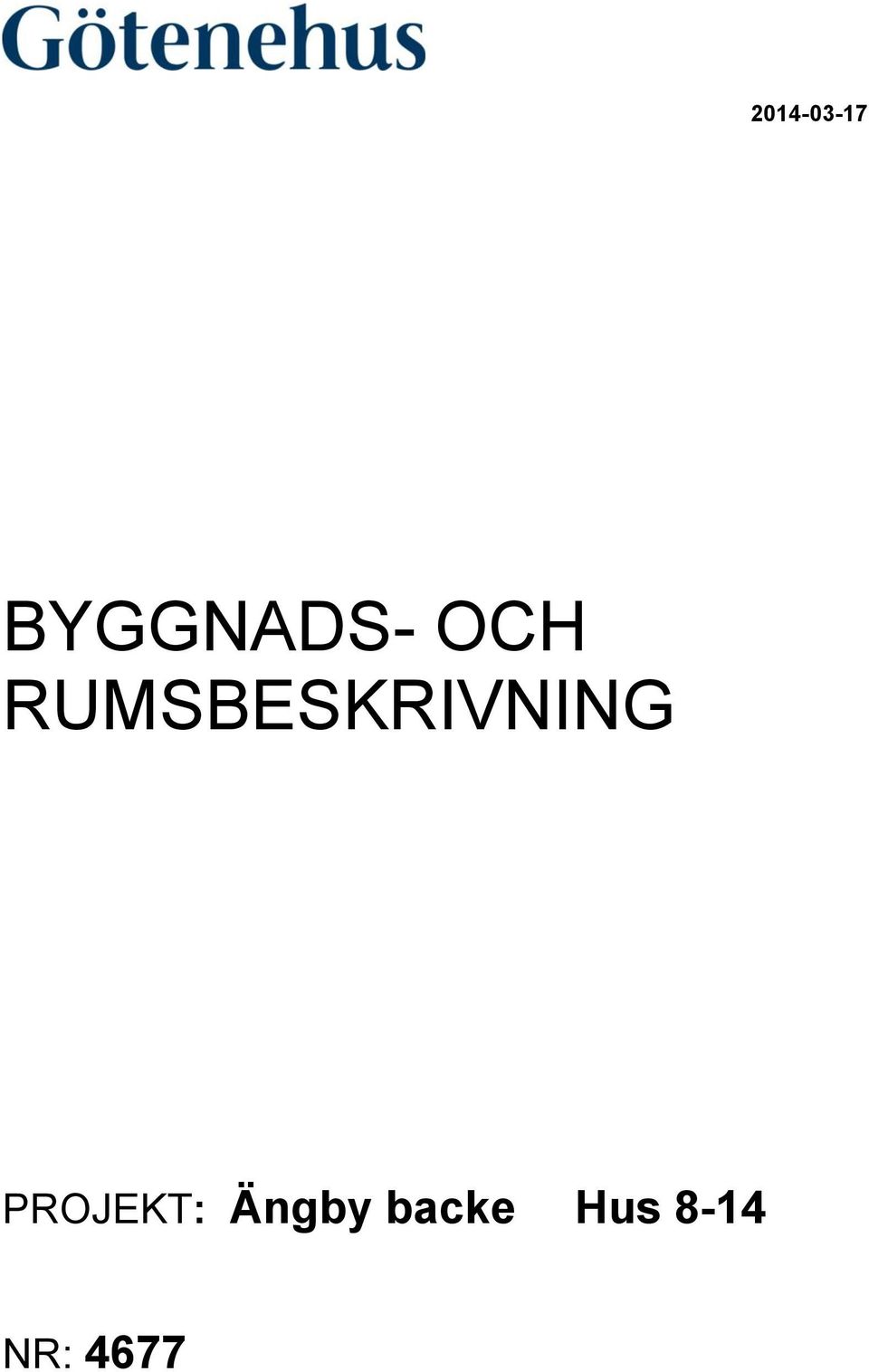

1 BYGGNADS- OCH RUMSBESKRIVNING PROJEKT: Ängby backe Hus 8-14 NR: 4677

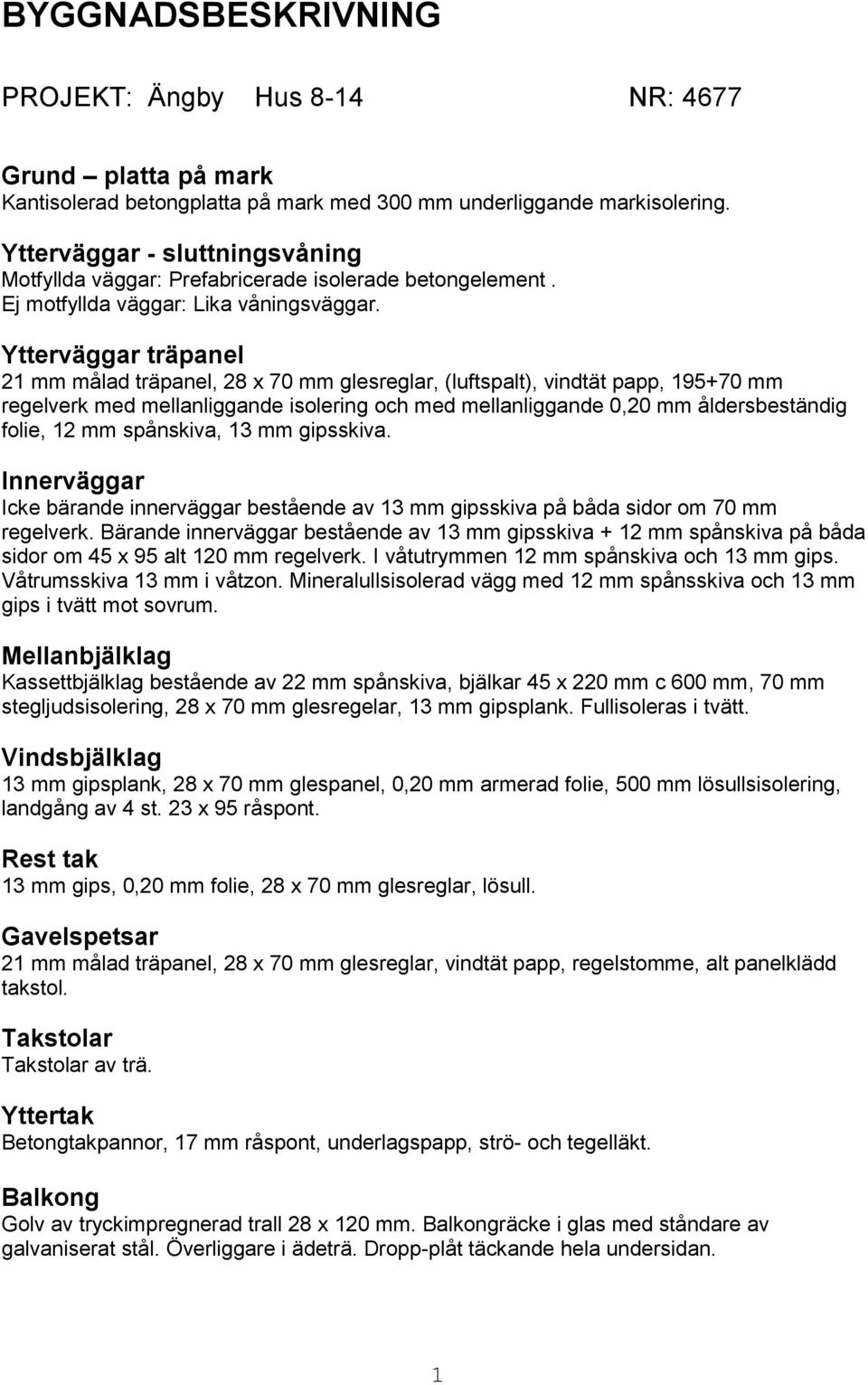

2 BYGGNADSBESKRIVNING PROJEKT: Ängby Hus 8-14 NR: 4677 Grund platta på mark Kantisolerad betongplatta på mark med 300 mm underliggande markisolering. Ytterväggar - sluttningsvåning Motfyllda väggar: Prefabricerade isolerade betongelement. Ej motfyllda väggar: Lika våningsväggar. Ytterväggar träpanel 21 mm målad träpanel, 28 x 70 mm glesreglar, (luftspalt), vindtät papp, mm regelverk med mellanliggande isolering och med mellanliggande 0,20 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk. Bärande innerväggar bestående av 13 mm gipsskiva + 12 mm spånskiva på båda sidor om 45 x 95 alt 120 mm regelverk. I våtutrymmen 12 mm spånskiva och 13 mm gips. Våtrumsskiva 13 mm i våtzon. Mineralullsisolerad vägg med 12 mm spånsskiva och 13 mm gips i tvätt mot sovrum. Mellanbjälklag Kassettbjälklag bestående av 22 mm spånskiva, bjälkar 45 x 220 mm c 600 mm, 70 mm stegljudsisolering, 28 x 70 mm glesregelar, 13 mm gipsplank. Fullisoleras i tvätt. Vindsbjälklag 13 mm gipsplank, 28 x 70 mm glespanel, 0,20 mm armerad folie, 500 mm lösullsisolering, landgång av 4 st. 23 x 95 råspont. Rest tak 13 mm gips, 0,20 mm folie, 28 x 70 mm glesreglar, lösull. Gavelspetsar 21 mm målad träpanel, 28 x 70 mm glesreglar, vindtät papp, regelstomme, alt panelklädd takstol. Takstolar Takstolar av trä. Yttertak Betongtakpannor, 17 mm råspont, underlagspapp, strö- och tegelläkt. Balkong Golv av tryckimpregnerad trall 28 x 120 mm. Balkongräcke i glas med ståndare av galvaniserat stål. Överliggare i ädeträ. Dropp-plåt täckande hela undersidan. 1

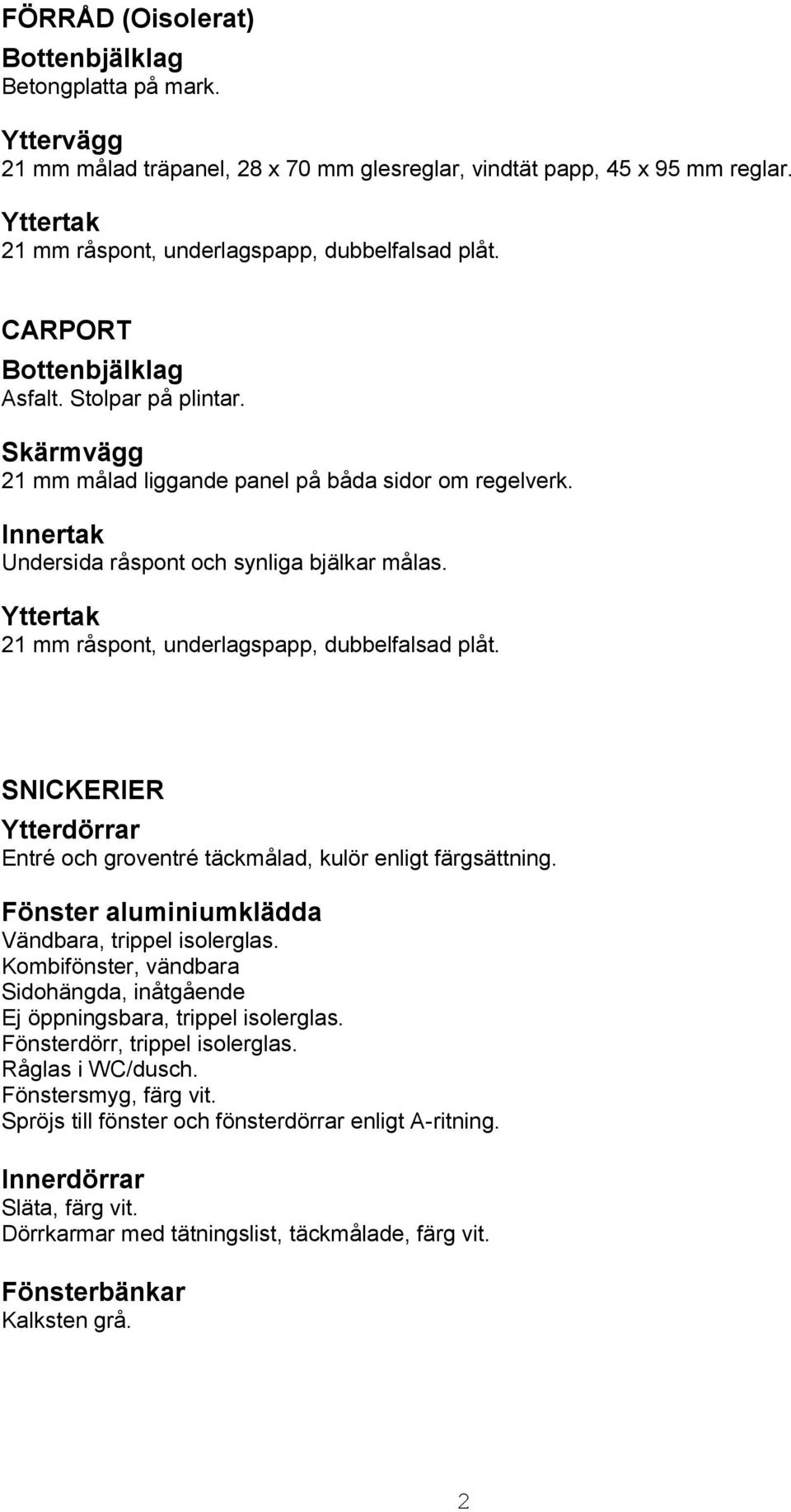

3 FÖRRÅD (Oisolerat) Bottenbjälklag Betongplatta på mark. Yttervägg 21 mm målad träpanel, 28 x 70 mm glesreglar, vindtät papp, 45 x 95 mm reglar. Yttertak 21 mm råspont, underlagspapp, dubbelfalsad plåt. CARPORT Bottenbjälklag Asfalt. Stolpar på plintar. Skärmvägg 21 mm målad liggande panel på båda sidor om regelverk. Innertak Undersida råspont och synliga bjälkar målas. Yttertak 21 mm råspont, underlagspapp, dubbelfalsad plåt. SNICKERIER Ytterdörrar Entré och groventré täckmålad, kulör enligt färgsättning. Fönster aluminiumklädda Vändbara, trippel isolerglas. Kombifönster, vändbara Sidohängda, inåtgående Ej öppningsbara, trippel isolerglas. Fönsterdörr, trippel isolerglas. Råglas i WC/dusch. Fönstersmyg, färg vit. Spröjs till fönster och fönsterdörrar enligt A-ritning. Innerdörrar Släta, färg vit. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. 2

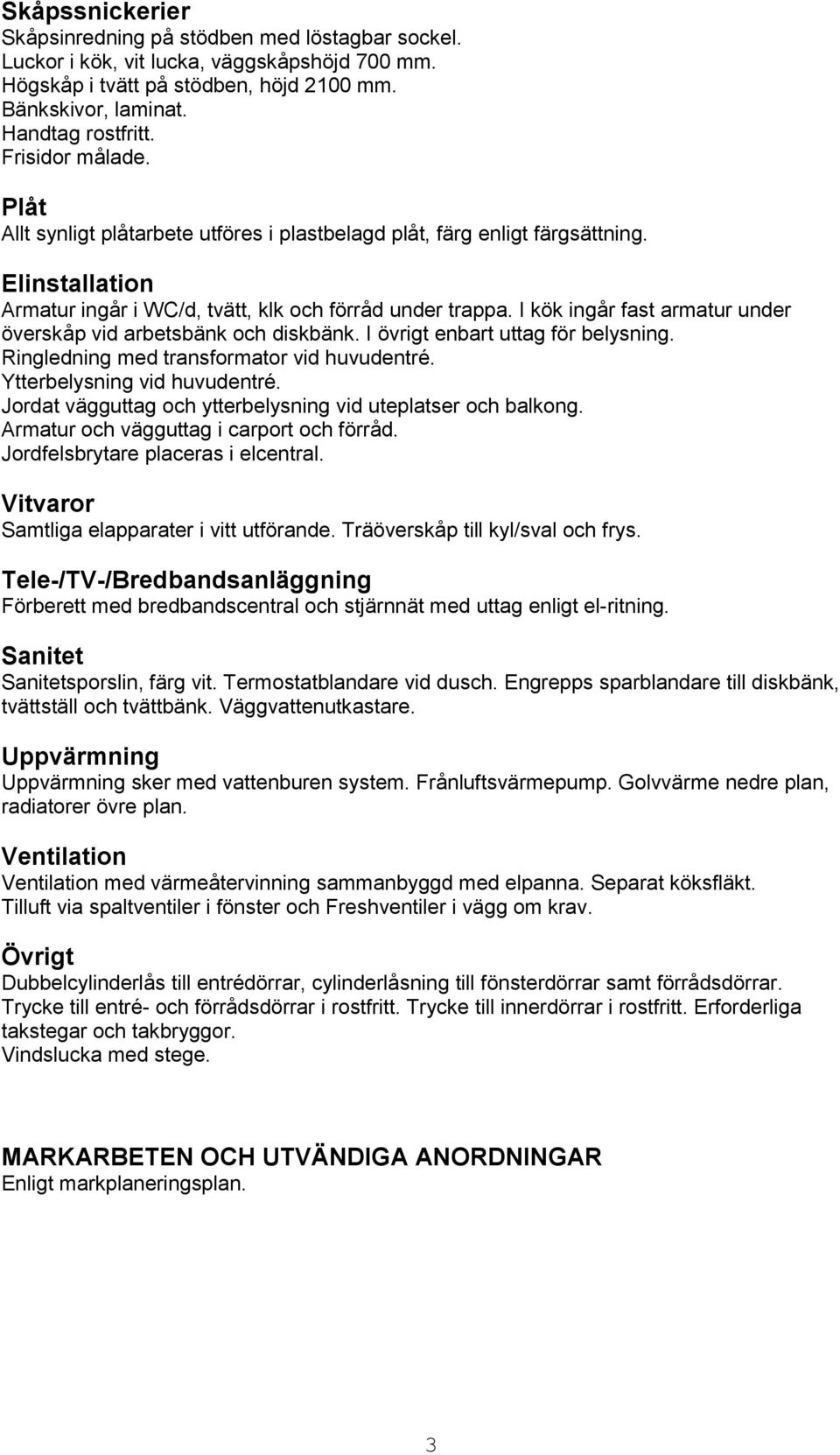

4 Skåpssnickerier Skåpsinredning på stödben med löstagbar sockel. Luckor i kök, vit lucka, väggskåpshöjd 700 mm. Högskåp i tvätt på stödben, höjd 2100 mm. Bänkskivor, laminat. Handtag rostfritt. Frisidor målade. Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, färg enligt färgsättning. Elinstallation Armatur ingår i WC/d, tvätt, klk och förråd under trappa. I kök ingår fast armatur under överskåp vid arbetsbänk och diskbänk. I övrigt enbart uttag för belysning. Ringledning med transformator vid huvudentré. Ytterbelysning vid huvudentré. Jordat vägguttag och ytterbelysning vid uteplatser och balkong. Armatur och vägguttag i carport och förråd. Jordfelsbrytare placeras i elcentral. Vitvaror Samtliga elapparater i vitt utförande. Träöverskåp till kyl/sval och frys. Tele-/TV-/Bredbandsanläggning Förberett med bredbandscentral och stjärnnät med uttag enligt el-ritning. Sanitet Sanitetsporslin, färg vit. Termostatblandare vid dusch. Engrepps sparblandare till diskbänk, tvättställ och tvättbänk. Väggvattenutkastare. Uppvärmning Uppvärmning sker med vattenburen system. Frånluftsvärmepump. Golvvärme nedre plan, radiatorer övre plan. Ventilation Ventilation med värmeåtervinning sammanbyggd med elpanna. Separat köksfläkt. Tilluft via spaltventiler i fönster och Freshventiler i vägg om krav. Övrigt Dubbelcylinderlås till entrédörrar, cylinderlåsning till fönsterdörrar samt förrådsdörrar. Trycke till entré- och förrådsdörrar i rostfritt. Trycke till innerdörrar i rostfritt. Erforderliga takstegar och takbryggor. Vindslucka med stege. MARKARBETEN OCH UTVÄNDIGA ANORDNINGAR Enligt markplaneringsplan. 3

5 RUMSBESKRIVNING ENTRÈ (101) Ö. Skjutdörrsgarderob HALL (102) Ö. Täckt trappa. Sätt- och plansteg i ek med vitmålade vagnstycken. Handledare i ek. SOVRUM (103, 006, 007, 009) Ö. Fönsterbänk, skjutdörrsgarderob enligt A-ritning KÖK (104) Stänkskydd av kakel T. Vitmålad slät gips, ej taklist Ö. Skåpsinredning med vit lucka, diskbänksbeslag. Elapparater 1 st induktionshäll. 1 st inbyggnadsugn med varmluft. 1 st frys 1 st kyl 1 st köksfläkt med trumsats 1 st diskmaskin 1 st inbyggnadsmikro WC/DUSCH (106) V. Kakel Ö. Duscharmatur, duschvägg, WC-stol, kommod med tvättställ, badrumsskåp med belysning och eluttag. Handdukstork. VARDAGSRUM (105) T. Vitmålad slät gips, ej taklist Ö. Fönsterbänk 4

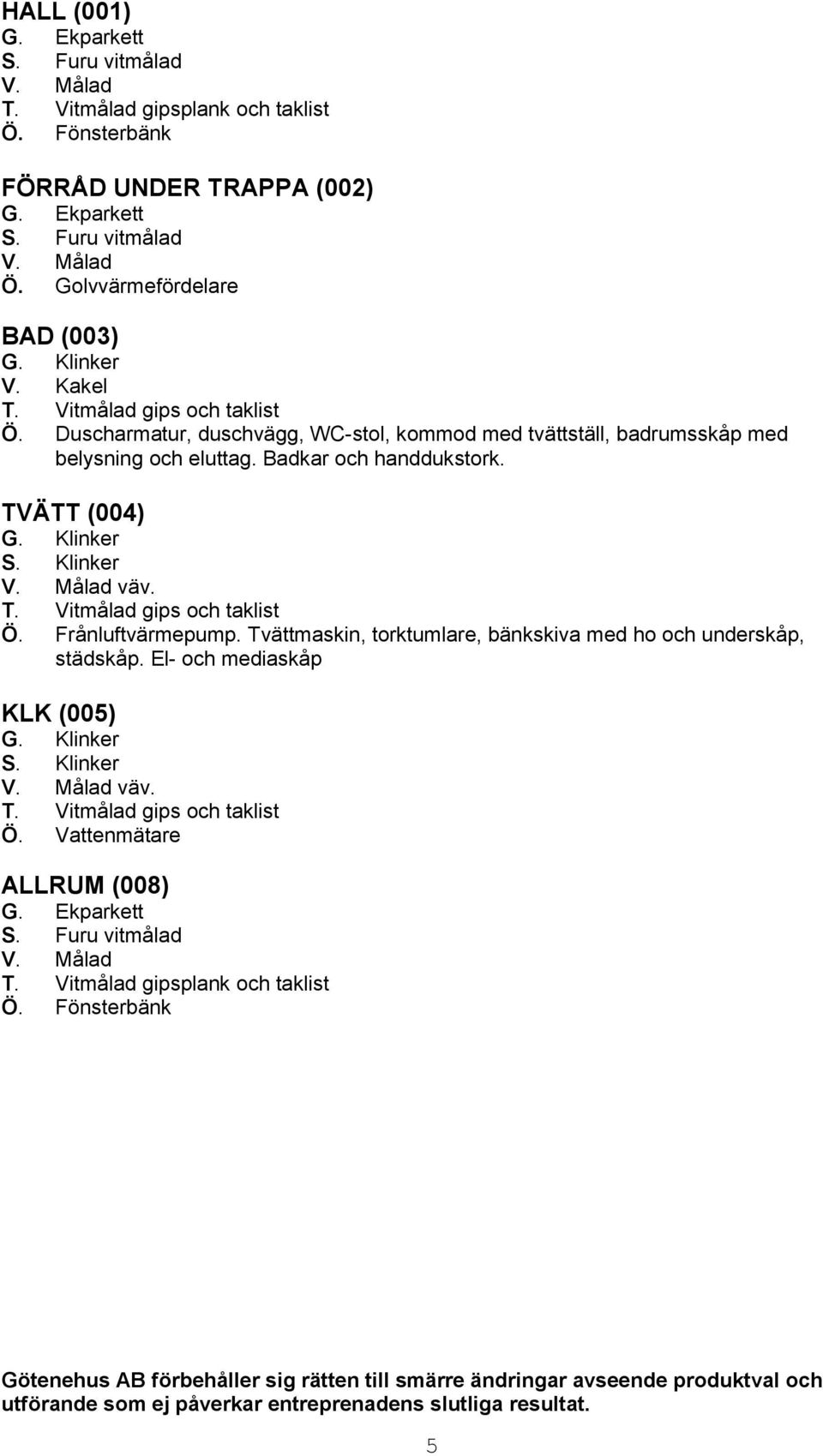

6 HALL (001) Ö. Fönsterbänk FÖRRÅD UNDER TRAPPA (002) Ö. Golvvärmefördelare BAD (003) V. Kakel Ö. Duscharmatur, duschvägg, WC-stol, kommod med tvättställ, badrumsskåp med belysning och eluttag. Badkar och handdukstork. TVÄTT (004) S. Klinker väv. Ö. Frånluftvärmepump. Tvättmaskin, torktumlare, bänkskiva med ho och underskåp, städskåp. El- och mediaskåp KLK (005) S. Klinker väv. Ö. Vattenmätare ALLRUM (008) Ö. Fönsterbänk Götenehus AB förbehåller sig rätten till smärre ändringar avseende produktval och utförande som ej påverkar entreprenadens slutliga resultat. 5
