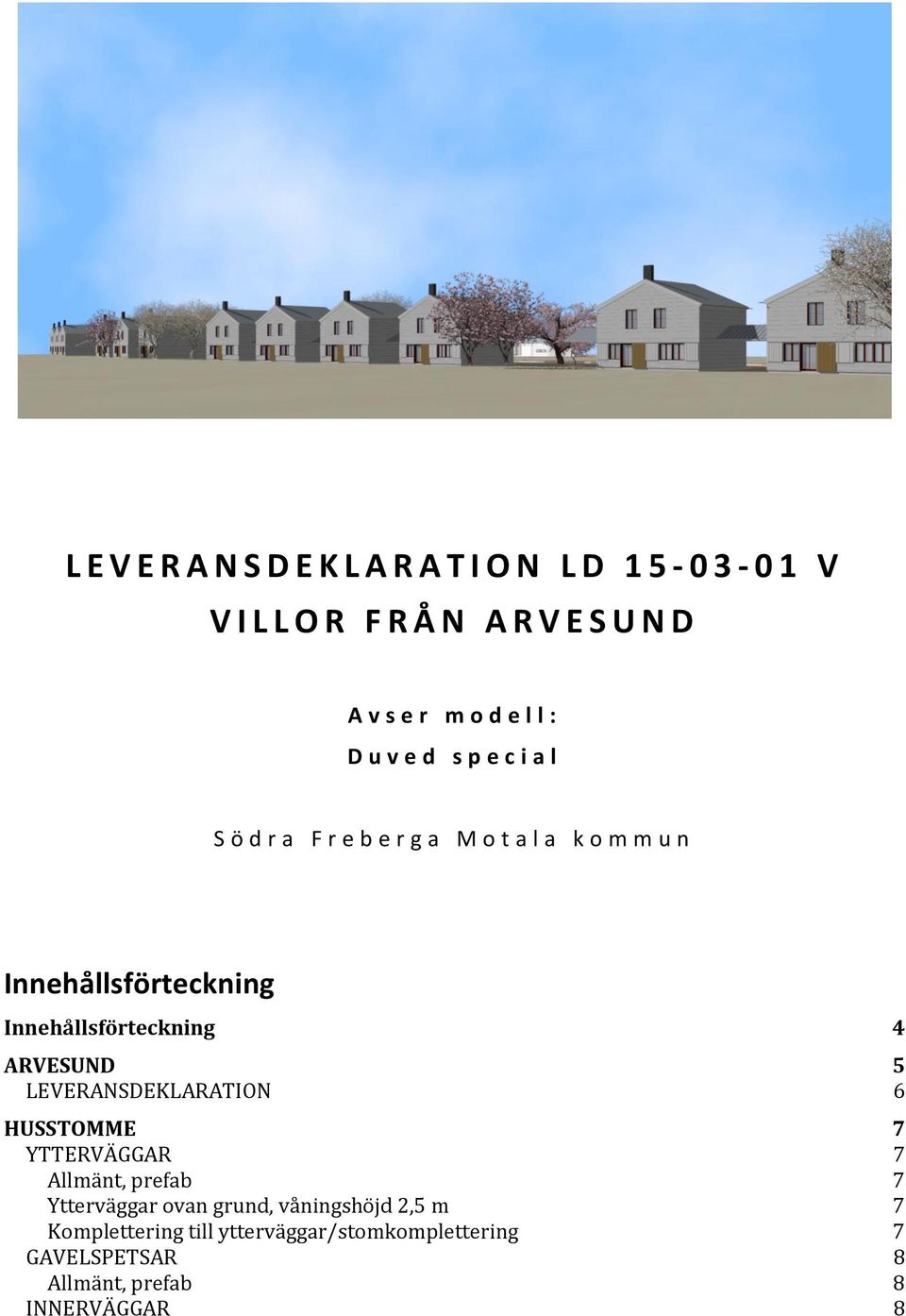

1 L E V E R A N S D E K L A R A T I O N L D V V I L L O R F R Å N A R V E S U N D A v s e r m o d e l l : D u v e d s p e c i a l S ö d r a F r e b e r g a M o t a l a k o m m u n Innehållsförteckning Innehållsförteckning 4 ARVESUND 5 LEVERANSDEKLARATION 6 HUSSTOMME 7 YTTERVÄGGAR 7 Allmänt, prefab 7 Ytterväggar ovan grund, våningshöjd 2,5 m 7 Komplettering till ytterväggar/stomkomplettering 7 GAVELSPETSAR 8 Allmänt, prefab 8 INNERVÄGGAR 8

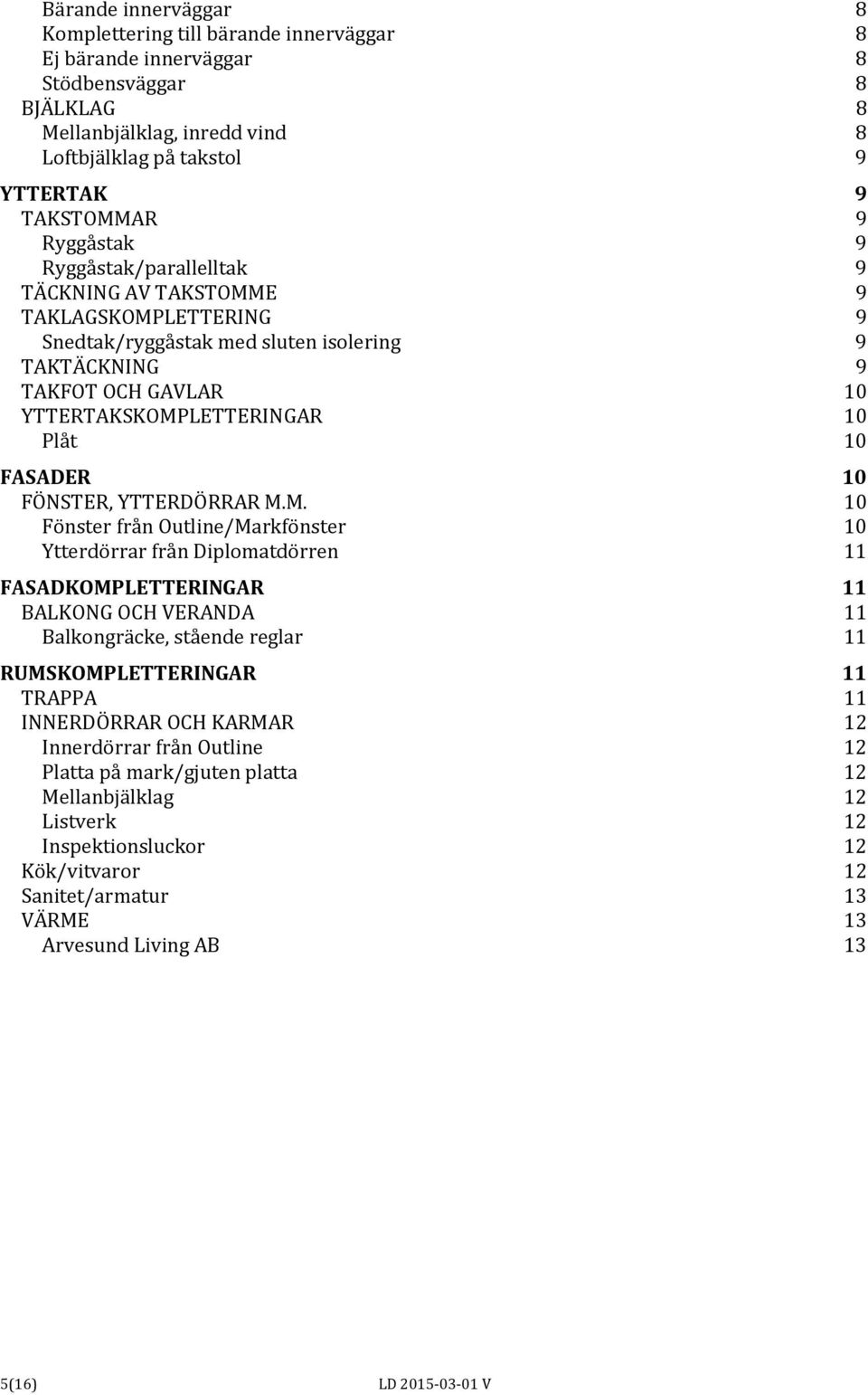

2 Bärande innerväggar 8 Komplettering till bärande innerväggar 8 Ej bärande innerväggar 8 Stödbensväggar 8 BJÄLKLAG 8 Mellanbjälklag, inredd vind 8 Loftbjälklag på takstol 9 YTTERTAK 9 TAKSTOMMAR 9 Ryggåstak 9 Ryggåstak/parallelltak 9 TÄCKNING AV TAKSTOMME 9 TAKLAGSKOMPLETTERING 9 Snedtak/ryggåstak med sluten isolering 9 TAKTÄCKNING 9 TAKFOT OCH GAVLAR 10 YTTERTAKSKOMPLETTERINGAR 10 Plåt 10 FASADER 10 FÖNSTER, YTTERDÖRRAR M.M. 10 Fönster från Outline/Markfönster 10 Ytterdörrar från Diplomatdörren 11 FASADKOMPLETTERINGAR 11 BALKONG OCH VERANDA 11 Balkongräcke, stående reglar 11 RUMSKOMPLETTERINGAR 11 TRAPPA 11 INNERDÖRRAR OCH KARMAR 12 Innerdörrar från Outline 12 Platta på mark/gjuten platta 12 Mellanbjälklag 12 Listverk 12 Inspektionsluckor 12 Kök/vitvaror 12 Sanitet/armatur 13 VÄRME 13 Arvesund Living AB 13 5(16) LD V

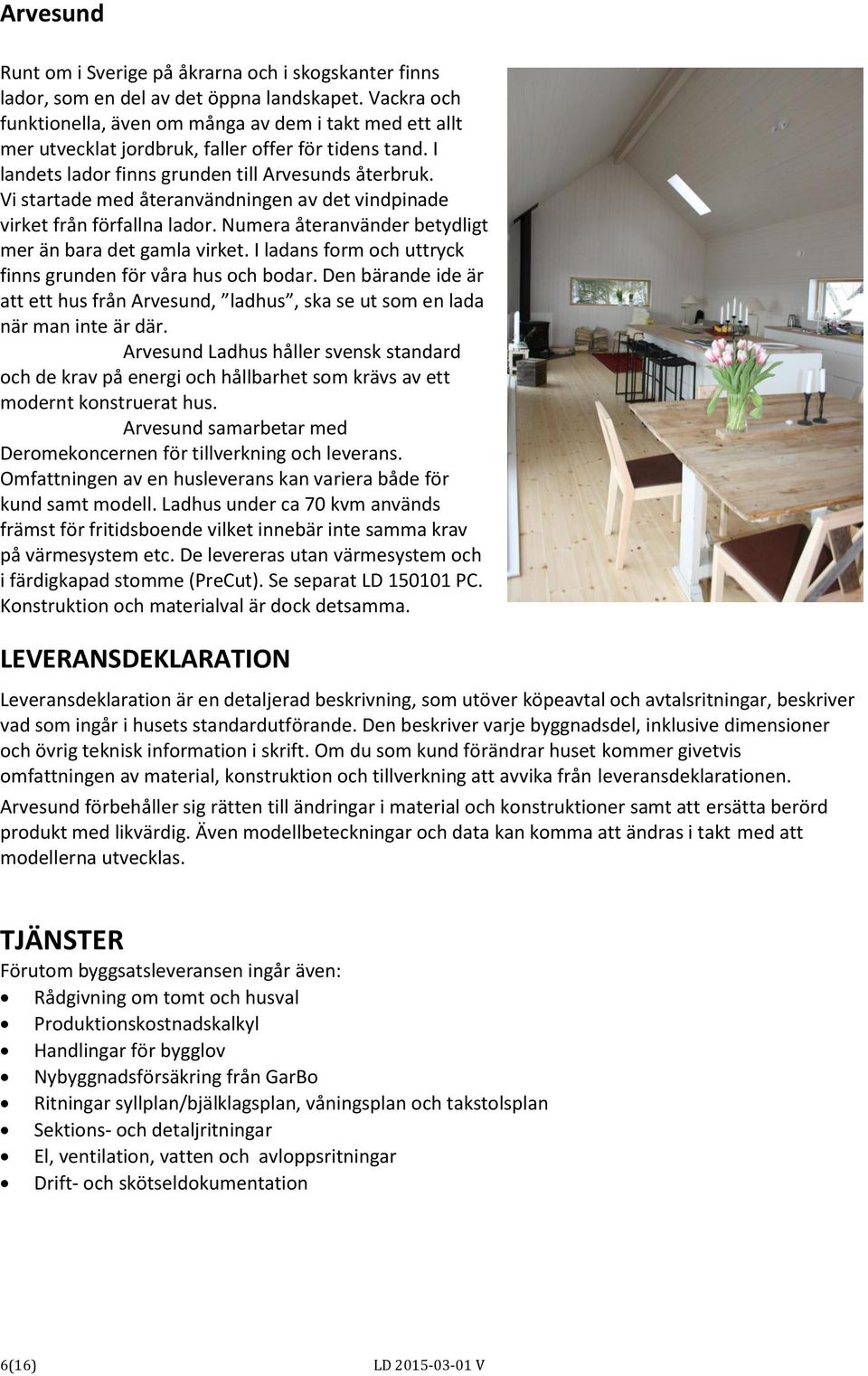

3 Arvesund Runt om i Sverige på åkrarna och i skogskanter finns lador, som en del av det öppna landskapet. Vackra och funktionella, även om många av dem i takt med ett allt mer utvecklat jordbruk, faller offer för tidens tand. I landets lador finns grunden till Arvesunds återbruk. Vi startade med återanvändningen av det vindpinade virket från förfallna lador. Numera återanvänder betydligt mer än bara det gamla virket. I ladans form och uttryck finns grunden för våra hus och bodar. Den bärande ide är att ett hus från Arvesund, ladhus, ska se ut som en lada när man inte är där. Arvesund Ladhus håller svensk standard och de krav på energi och hållbarhet som krävs av ett modernt konstruerat hus. Arvesund samarbetar med Deromekoncernen för tillverkning och leverans. Omfattningen av en husleverans kan variera både för kund samt modell. Ladhus under ca 70 kvm används främst för fritidsboende vilket innebär inte samma krav på värmesystem etc. De levereras utan värmesystem och i färdigkapad stomme (PreCut). Se separat LD PC. Konstruktion och materialval är dock detsamma. LEVERANSDEKLARATION Leveransdeklaration är en detaljerad beskrivning, som utöver köpeavtal och avtalsritningar, beskriver vad som ingår i husets standardutförande. Den beskriver varje byggnadsdel, inklusive dimensioner och övrig teknisk information i skrift. Om du som kund förändrar huset kommer givetvis omfattningen av material, konstruktion och tillverkning att avvika från leveransdeklarationen. Arvesund förbehåller sig rätten till ändringar i material och konstruktioner samt att ersätta berörd produkt med likvärdig. Även modellbeteckningar och data kan komma att ändras i takt med att modellerna utvecklas. TJÄNSTER Förutom byggsatsleveransen ingår även: Rådgivning om tomt och husval Produktionskostnadskalkyl Handlingar för bygglov Nybyggnadsförsäkring från GarBo Ritningar syllplan/bjälklagsplan, våningsplan och takstolsplan Sektions- och detaljritningar El, ventilation, vatten och avloppsritningar Drift- och skötseldokumentation 6(16) LD V

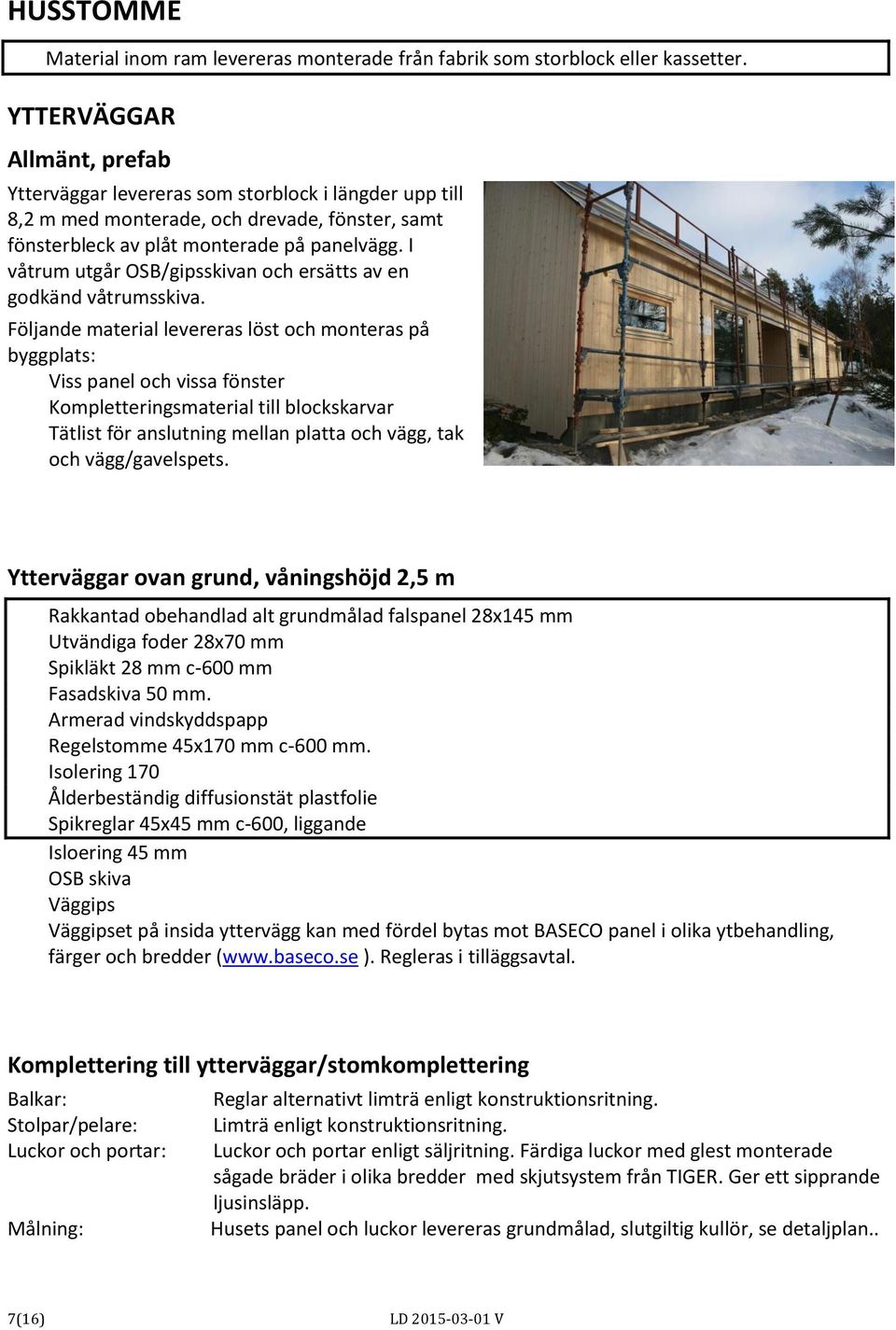

4 HUSSTOMME Material inom ram levereras monterade från fabrik som storblock eller kassetter. YTTERVÄGGAR Allmänt, prefab Ytterväggar levereras som storblock i längder upp till 8,2 m med monterade, och drevade, fönster, samt fönsterbleck av plåt monterade på panelvägg. I våtrum utgår OSB/gipsskivan och ersätts av en godkänd våtrumsskiva. Följande material levereras löst och monteras på byggplats: Viss panel och vissa fönster Kompletteringsmaterial till blockskarvar Tätlist för anslutning mellan platta och vägg, tak och vägg/gavelspets. Ytterväggar ovan grund, våningshöjd 2,5 m Rakkantad obehandlad alt grundmålad falspanel 28x145 mm Utvändiga foder 28x70 mm Spikläkt 28 mm c-600 mm Fasadskiva 50 mm. Armerad vindskyddspapp Regelstomme 45x170 mm c-600 mm. Isolering 170 Ålderbeständig diffusionstät plastfolie Spikreglar 45x45 mm c-600, liggande Isloering 45 mm OSB skiva Väggips Väggipset på insida yttervägg kan med fördel bytas mot BASECO panel i olika ytbehandling, färger och bredder ( ). Regleras i tilläggsavtal. Komplettering till ytterväggar/stomkomplettering Balkar: Stolpar/pelare: Luckor och portar: Målning: Reglar alternativt limträ enligt konstruktionsritning. Limträ enligt konstruktionsritning. Luckor och portar enligt säljritning. Färdiga luckor med glest monterade sågade bräder i olika bredder med skjutsystem från TIGER. Ger ett sipprande ljusinsläpp. Husets panel och luckor levereras grundmålad, slutgiltig kullör, se detaljplan.. 7(16) LD V

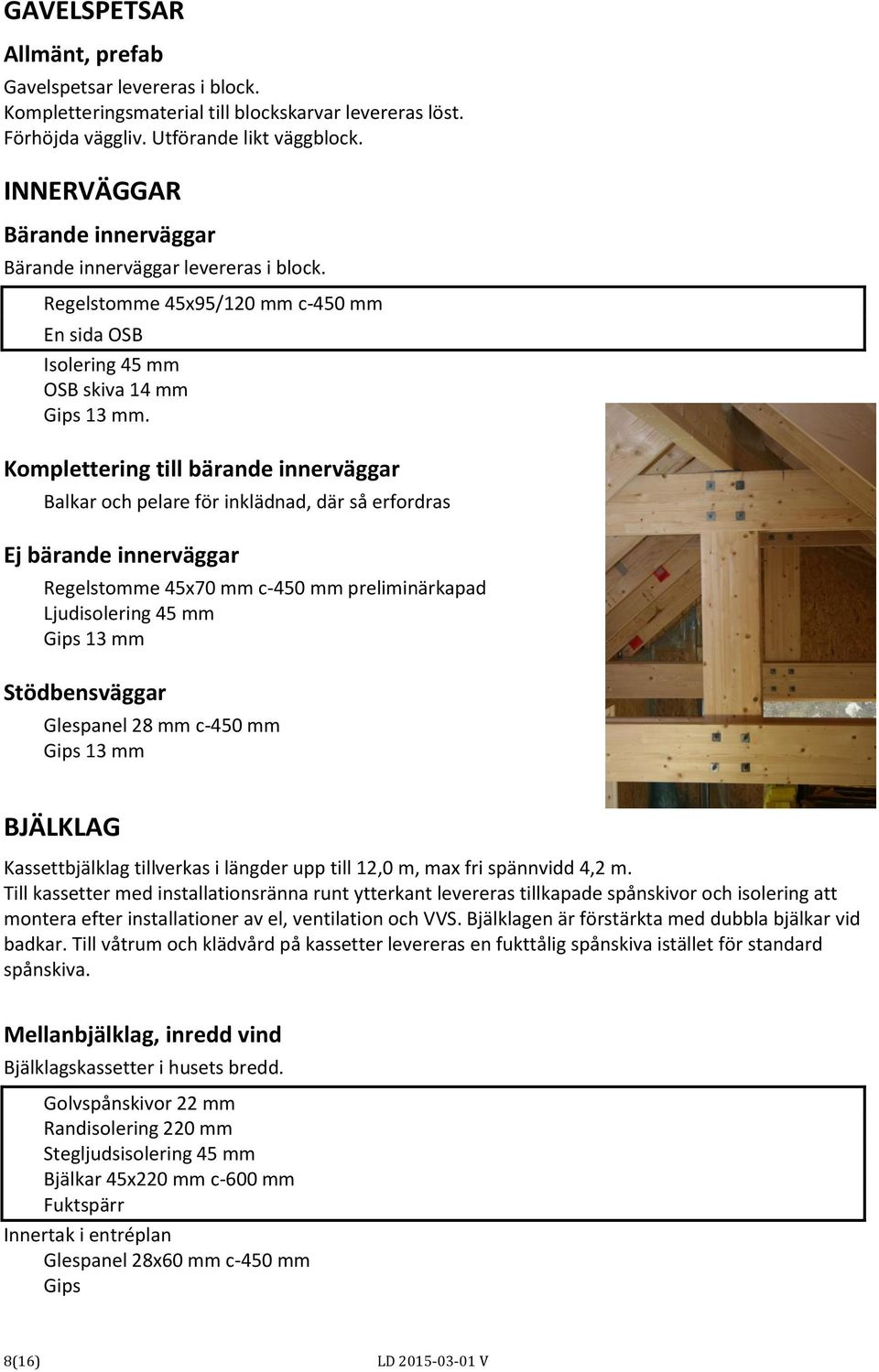

5 GAVELSPETSAR Allmänt, prefab Gavelspetsar levereras i block. Kompletteringsmaterial till blockskarvar levereras löst. Förhöjda väggliv. Utförande likt väggblock. INNERVÄGGAR Bärande innerväggar Bärande innerväggar levereras i block. Regelstomme 45x95/120 mm c-450 mm En sida OSB Isolering 45 mm OSB skiva 14 mm Gips 13 mm. Komplettering till bärande innerväggar Balkar och pelare för inklädnad, där så erfordras Ej bärande innerväggar Regelstomme 45x70 mm c-450 mm preliminärkapad Ljudisolering 45 mm Gips 13 mm Stödbensväggar Glespanel 28 mm c-450 mm Gips 13 mm BJÄLKLAG Kassettbjälklag tillverkas i längder upp till 12,0 m, max fri spännvidd 4,2 m. Till kassetter med installationsränna runt ytterkant levereras tillkapade spånskivor och isolering att montera efter installationer av el, ventilation och VVS. Bjälklagen är förstärkta med dubbla bjälkar vid badkar. Till våtrum och klädvård på kassetter levereras en fukttålig spånskiva istället för standard spånskiva. Mellanbjälklag, inredd vind Bjälklagskassetter i husets bredd. Golvspånskivor 22 mm Randisolering 220 mm Stegljudsisolering 45 mm Bjälkar 45x220 mm c-600 mm Fuktspärr Innertak i entréplan Glespanel 28x60 mm c-450 mm Gips 8(16) LD V

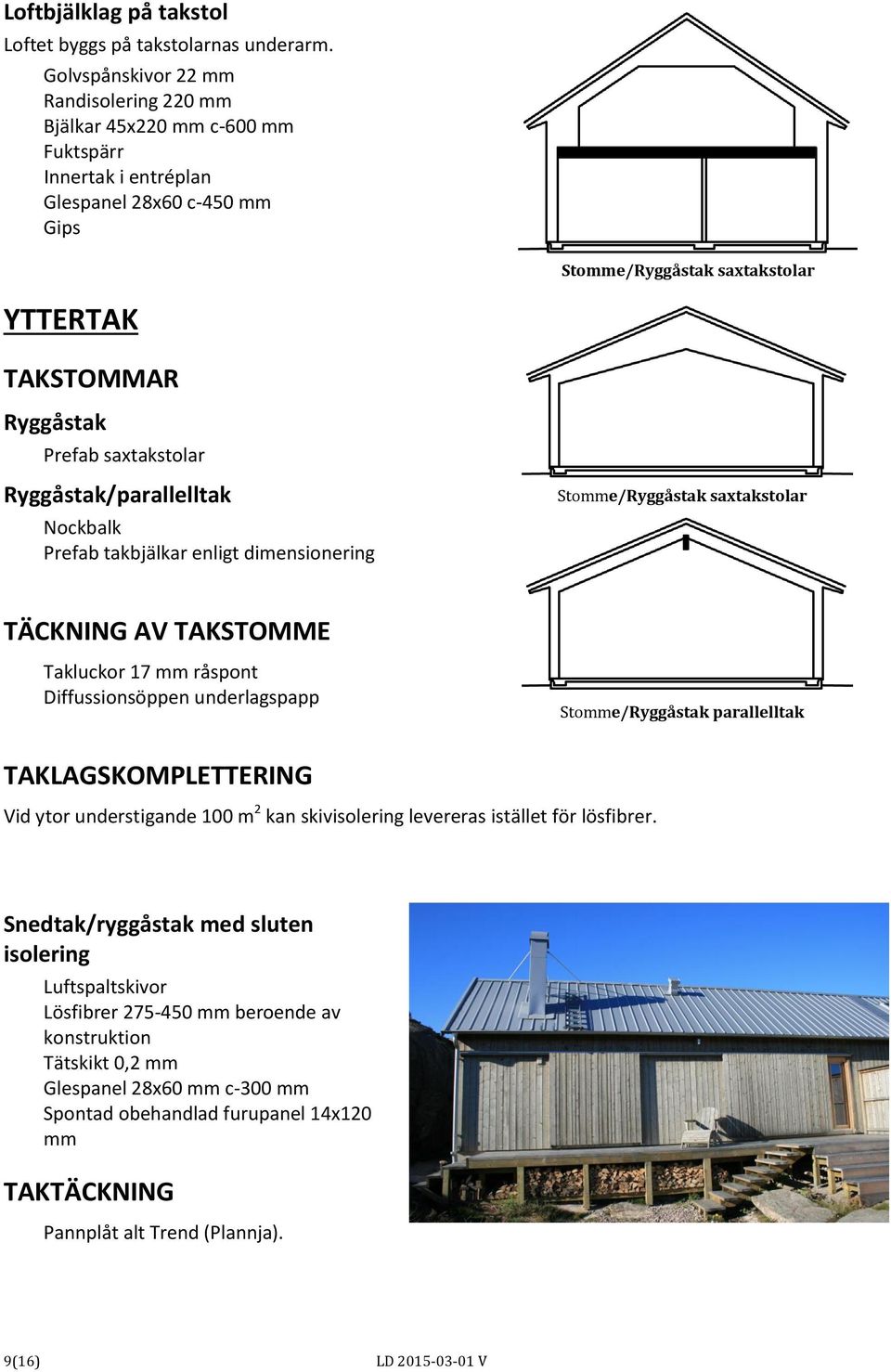

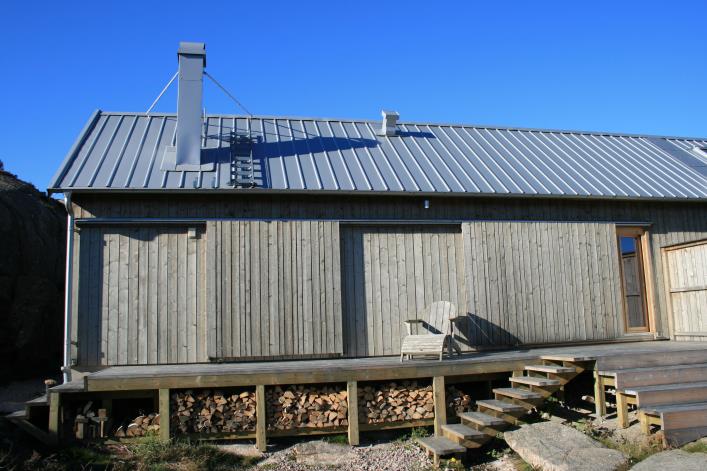

6 Loftbjälklag på takstol Loftet byggs på takstolarnas underarm. Golvspånskivor 22 mm Randisolering 220 mm Bjälkar 45x220 mm c-600 mm Fuktspärr Innertak i entréplan Glespanel 28x60 c-450 mm Gips Stomme/Ryggåstak saxtakstolar YTTERTAK TAKSTOMMAR Ryggåstak Prefab saxtakstolar Ryggåstak/parallelltak Nockbalk Prefab takbjälkar enligt dimensionering Stomme/Ryggåstak saxtakstolar TÄCKNING AV TAKSTOMME Takluckor 17 mm råspont Diffussionsöppen underlagspapp Stomme/Ryggåstak parallelltak TAKLAGSKOMPLETTERING Vid ytor understigande 100 m 2 kan skivisolering levereras istället för lösfibrer. Snedtak/ryggåstak med sluten isolering Luftspaltskivor Lösfibrer mm beroende av konstruktion Tätskikt 0,2 mm Glespanel 28x60 mm c-300 mm Spontad obehandlad furupanel 14x120 mm TAKTÄCKNING Pannplåt alt Trend (Plannja). 9(16) LD V

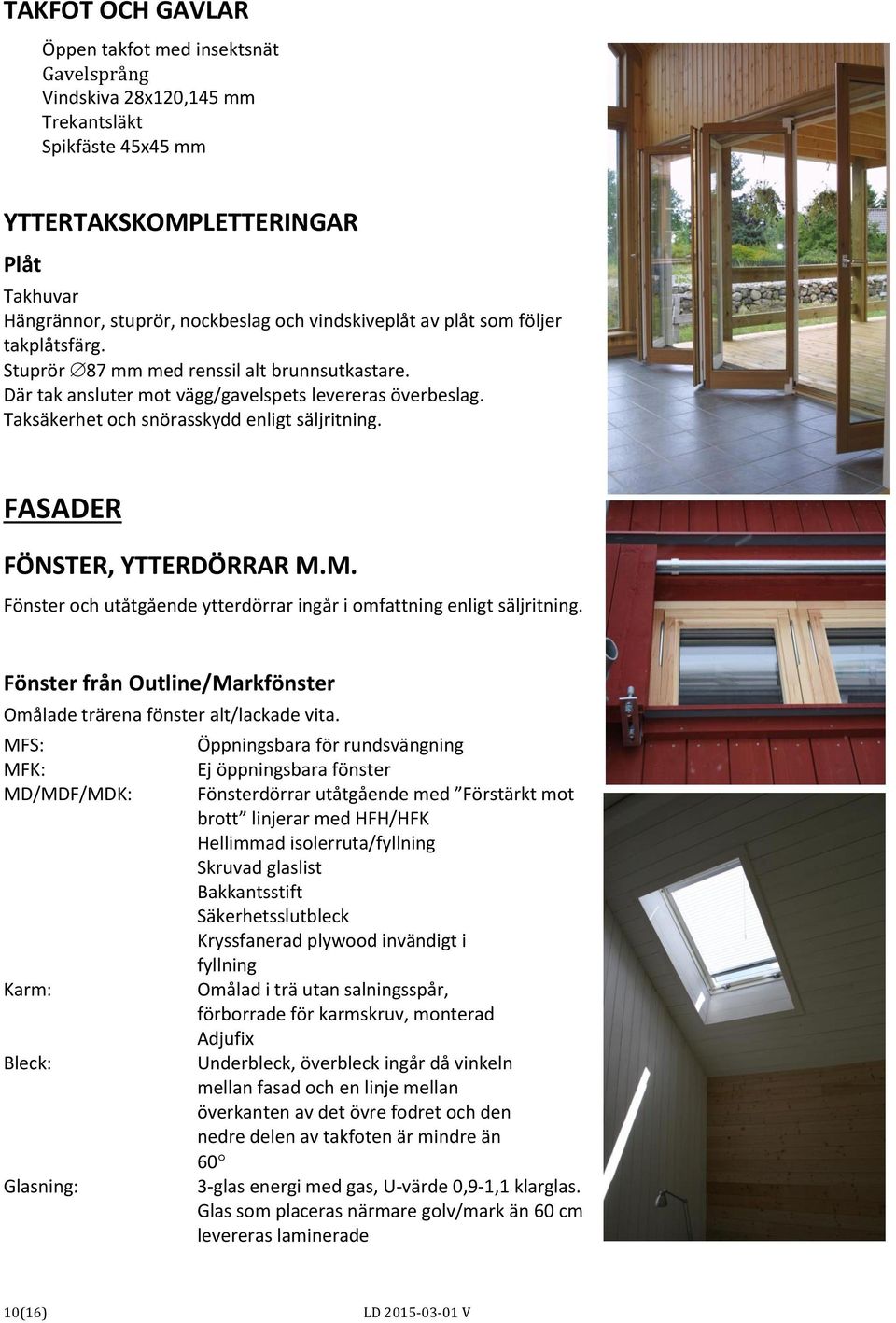

7 TAKFOT OCH GAVLAR Öppen takfot med insektsnät Gavelsprång Vindskiva 28x120,145 mm Trekantsläkt Spikfäste 45x45 mm YTTERTAKSKOMPLETTERINGAR Plåt Takhuvar Hängrännor, stuprör, nockbeslag och vindskiveplåt av plåt som följer takplåtsfärg. Stuprör 87 mm med renssil alt brunnsutkastare. Där tak ansluter mot vägg/gavelspets levereras överbeslag. Taksäkerhet och snörasskydd enligt säljritning. FASADER FÖNSTER, YTTERDÖRRAR M.M. Fönster och utåtgående ytterdörrar ingår i omfattning enligt säljritning. Fönster från Outline/Markfönster Omålade trärena fönster alt/lackade vita. MFS: MFK: MD/MDF/MDK: Karm: Bleck: Glasning: Öppningsbara för rundsvängning Ej öppningsbara fönster Fönsterdörrar utåtgående med Förstärkt mot brott linjerar med HFH/HFK Hellimmad isolerruta/fyllning Skruvad glaslist Bakkantsstift Säkerhetsslutbleck Kryssfanerad plywood invändigt i fyllning Omålad i trä utan salningsspår, förborrade för karmskruv, monterad Adjufix Underbleck, överbleck ingår då vinkeln mellan fasad och en linje mellan överkanten av det övre fodret och den nedre delen av takfoten är mindre än 60 3-glas energi med gas, U-värde 0,9-1,1 klarglas. Glas som placeras närmare golv/mark än 60 cm levereras laminerade 10(16) LD V

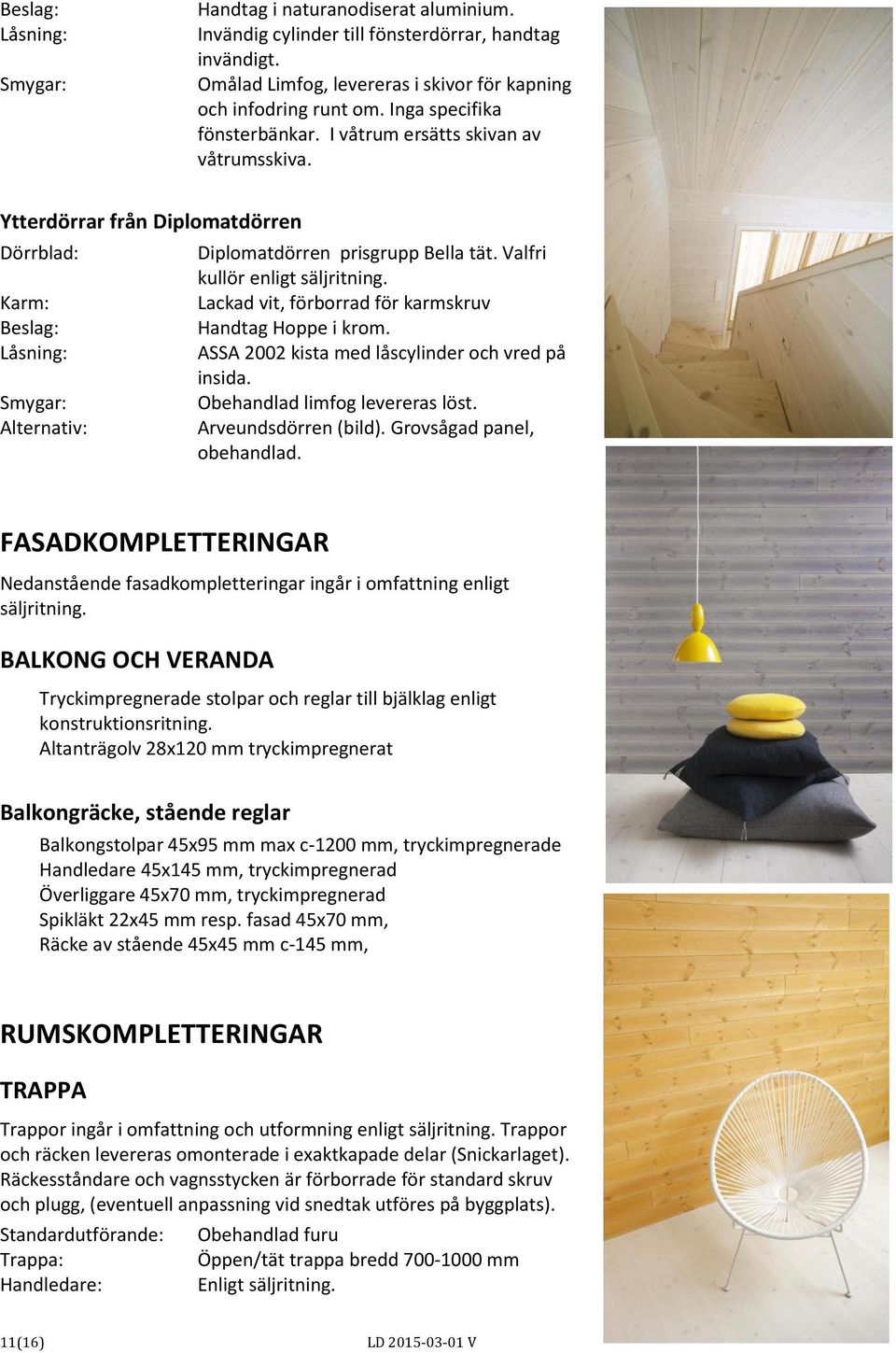

8 Beslag: Låsning: Smygar: Handtag i naturanodiserat aluminium. Invändig cylinder till fönsterdörrar, handtag invändigt. Omålad Limfog, levereras i skivor för kapning och infodring runt om. Inga specifika fönsterbänkar. I våtrum ersätts skivan av våtrumsskiva. Ytterdörrar från Diplomatdörren Dörrblad: Karm: Beslag: Låsning: Smygar: Alternativ: Diplomatdörren prisgrupp Bella tät. Valfri kullör enligt säljritning. Lackad vit, förborrad för karmskruv Handtag Hoppe i krom. ASSA 2002 kista med låscylinder och vred på insida. Obehandlad limfog levereras löst. Arveundsdörren (bild). Grovsågad panel, obehandlad. FASADKOMPLETTERINGAR Nedanstående fasadkompletteringar ingår i omfattning enligt säljritning. BALKONG OCH VERANDA Tryckimpregnerade stolpar och reglar till bjälklag enligt konstruktionsritning. Altanträgolv 28x120 mm tryckimpregnerat Balkongräcke, stående reglar Balkongstolpar 45x95 mm max c-1200 mm, tryckimpregnerade Handledare 45x145 mm, tryckimpregnerad Överliggare 45x70 mm, tryckimpregnerad Spikläkt 22x45 mm resp. fasad 45x70 mm, Räcke av stående 45x45 mm c-145 mm, RUMSKOMPLETTERINGAR TRAPPA Trappor ingår i omfattning och utformning enligt säljritning. Trappor och räcken levereras omonterade i exaktkapade delar (Snickarlaget). Räckesståndare och vagnsstycken är förborrade för standard skruv och plugg, (eventuell anpassning vid snedtak utföres på byggplats). Standardutförande: Trappa: Handledare: Obehandlad furu Öppen/tät trappa bredd mm Enligt säljritning. 11(16) LD V

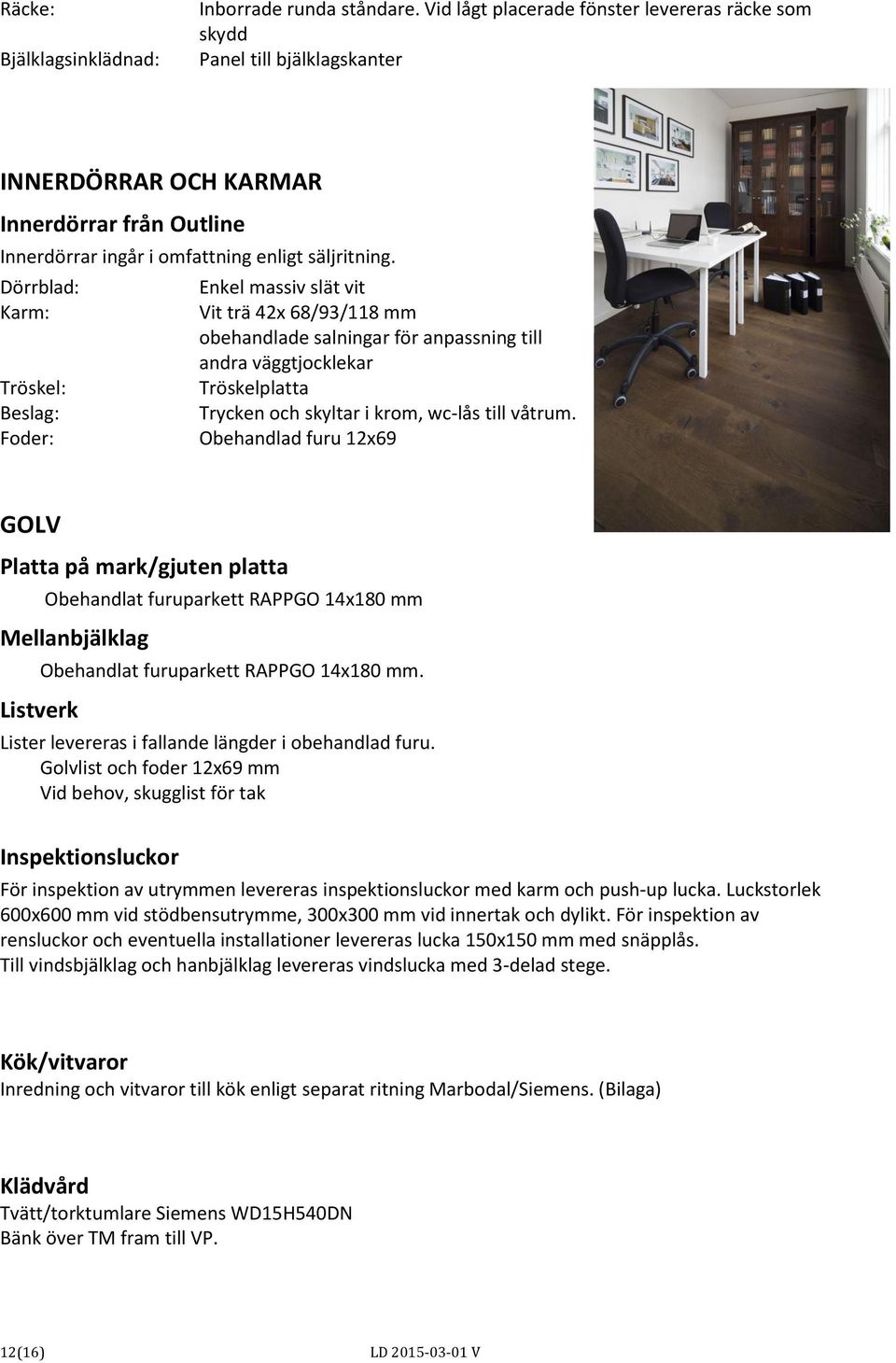

9 Räcke: Bjälklagsinklädnad: Inborrade runda ståndare. Vid lågt placerade fönster levereras räcke som skydd Panel till bjälklagskanter INNERDÖRRAR OCH KARMAR Innerdörrar från Outline Innerdörrar ingår i omfattning enligt säljritning. Dörrblad: Karm: Tröskel: Beslag: Foder: Enkel massiv slät vit Vit trä 42x 68/93/118 mm obehandlade salningar för anpassning till andra väggtjocklekar Tröskelplatta Trycken och skyltar i krom, wc-lås till våtrum. Obehandlad furu 12x69 GOLV Platta på mark/gjuten platta Obehandlat furuparkett RAPPGO 14x180 mm Mellanbjälklag Listverk Obehandlat furuparkett RAPPGO 14x180 mm. Lister levereras i fallande längder i obehandlad furu. Golvlist och foder 12x69 mm Vid behov, skugglist för tak Inspektionsluckor För inspektion av utrymmen levereras inspektionsluckor med karm och push-up lucka. Luckstorlek 600x600 mm vid stödbensutrymme, 300x300 mm vid innertak och dylikt. För inspektion av rensluckor och eventuella installationer levereras lucka 150x150 mm med snäpplås. Till vindsbjälklag och hanbjälklag levereras vindslucka med 3-delad stege. Kök/vitvaror Inredning och vitvaror till kök enligt separat ritning Marbodal/Siemens. (Bilaga) Klädvård Tvätt/torktumlare Siemens WD15H540DN Bänk över TM fram till VP. 12(16) LD V

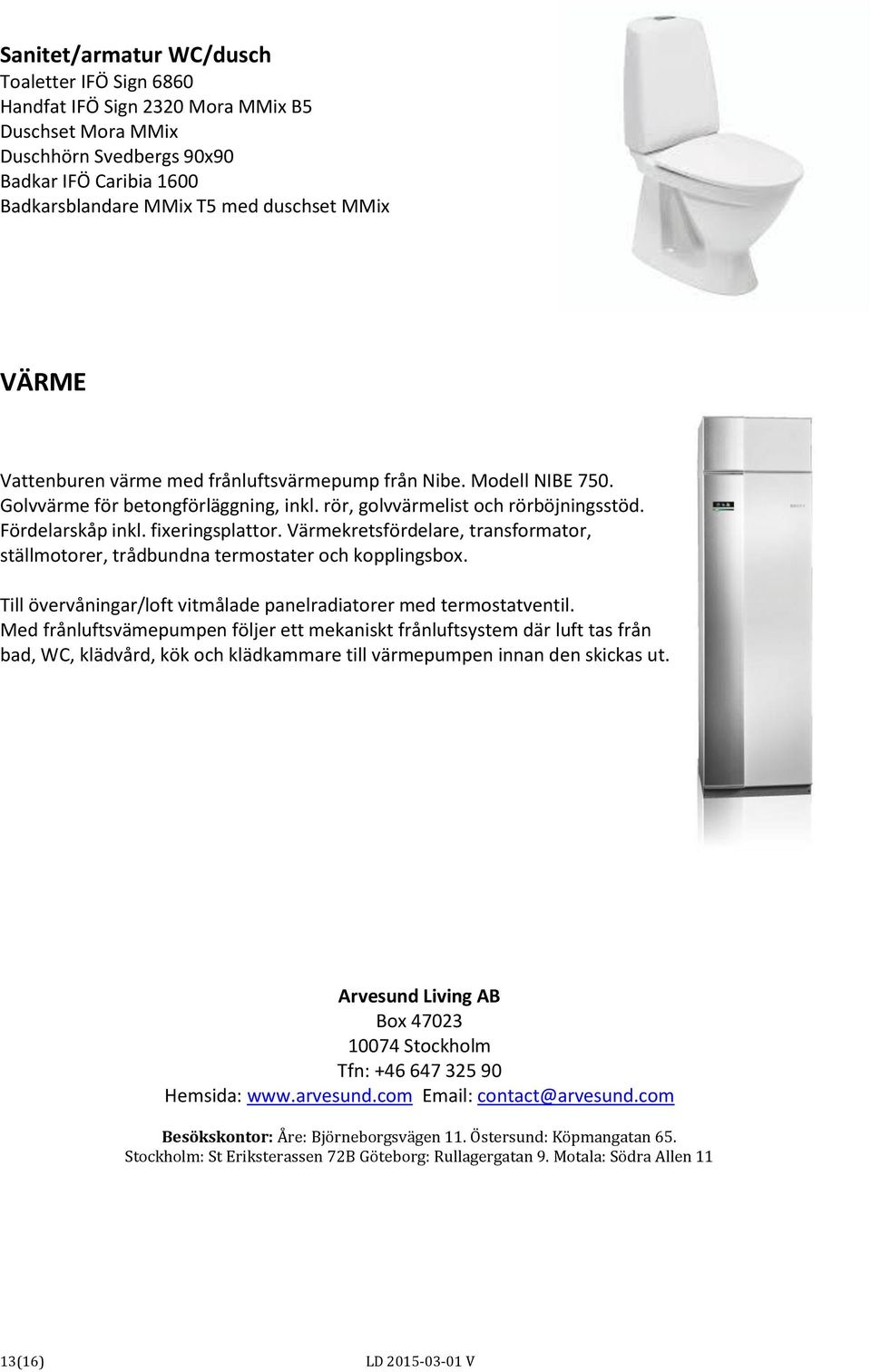

10 Sanitet/armatur WC/dusch Toaletter IFÖ Sign 6860 Handfat IFÖ Sign 2320 Mora MMix B5 Duschset Mora MMix Duschhörn Svedbergs 90x90 Badkar IFÖ Caribia 1600 Badkarsblandare MMix T5 med duschset MMix VÄRME Vattenburen värme med frånluftsvärmepump från Nibe. Modell NIBE 750. Golvvärme för betongförläggning, inkl. rör, golvvärmelist och rörböjningsstöd. Fördelarskåp inkl. fixeringsplattor. Värmekretsfördelare, transformator, ställmotorer, trådbundna termostater och kopplingsbox. Till övervåningar/loft vitmålade panelradiatorer med termostatventil. Med frånluftsvämepumpen följer ett mekaniskt frånluftsystem där luft tas från bad, WC, klädvård, kök och klädkammare till värmepumpen innan den skickas ut. Arvesund Living AB Box Stockholm Tfn: Hemsida: Besökskontor: Åre: Björneborgsvägen 11. Östersund: Köpmangatan 65. Stockholm: St Eriksterassen 72B Göteborg: Rullagergatan 9. Motala: Södra Allen 11 13(16) LD V
