1 Leveransdeklaration Fjällhus Byggsystem Ytterväggar levereras i block med fönster monterade. Vissa fönster och dörrar levereras separat och löst p.g.a. konstruktion. Isolerade gavelspetsstommar, takstolar i fack- och ramverk. Ritningar och beskrivningar Vi hjälper er med huvudritning, bygglovsritningar och teknisk beskrivning. Vi tillhandahåller även tillhörande monteringsritningar. Grundritning ingår vad avser yttermått, linje- och punktlaster. Projektering och ritningar för markplanering, el-, vatten-, avlopp-, värme-, ventilationsinstallationer ingår ej. Energiberäkning finns som tillval. Skall huset uppföras på torpargrund eller källargrund tillhandahåller vi ritningar som avser grundens yttermått, punkt- och linjelaster. Transport Fraktfritt på fastland i Sverige enligt Hudikhus allmänna leveransbestämmelser. Färjekostnader ingår ej. Kunden tillhandahåller lastmaskin L50-L70 eller likvärdig med långgafflar och lyftarm, förare samt en man vid lossning. Priset Fast pris gäller för leverans inom 6 månader. Se även Hudikhus allmänna leveransbestämmelser. Försäkring Ett års fritidshusförsäkring ingår när ni bygger ett Hudikhus. STANDARD Grundläggning Konstruktionen förutsätter att grundläggning sker med platta på mark. Yttervägg, Standard Monteringsfärdiga element i block. Väggens uppbyggnad utifrån räknat: Liggande enkelfaspanel 21x145 mm Luftspalt Vindskydd Stående regel 45x145 mm, Isolering 145 mm 45x45 mm regel, Isolering 45 mm Transportplast Levereras löst: 11 mm OSB-skiva Vi levererar våra fönster monterade i väggblock. Ytterdörr och fönsterdörr levereras alltid löst. Våtrum Regelavstånd c300 på vägg, plywood 15 mm. I Hudikhus leverans ingår normalgips 13 mm. Till våtutrymmen där ytbeklädnad kräver annat underlag skall detta material levereras av ytskiktsleverantören för att inga garantitveksamheter ska uppstå. Takstolar Till hus med 27 taklutning levereras normalt takstol av typ fackverk. Till lofthus levereras takstolar av typ ramverk med en extra bjälke mellan varje takstol. Till hus med pulpettak levereras balkar av limträ. Takstolarna är dimensionerade enligt Ek5, snözon 4,0 tungt tak. Husen går att anpassa för högre snözoner. (Andra konstruktionslösningar kan förekomma). Yttertak Takets uppbyggnad utifrån räknat: Benders Palema, ytbehandlad tvåkupiga betongpannor. Nockpannor, avloppsluftare och montagepaket, svart eller tegelröd. Underlagspapp, råspontluckor 21 mm. Alla hus i Helagsfamiljen levereras med Plannja Trend plåttak i standardkulör. Gavelspetsar Isolerade gavelspetsstommar. Uppbyggnad: Liggande panel, luftspalt, vindskydd, stående regel 45x145 mm, isolering 145 mm, regel 45x45 mm, isolering 45 mm, transportplast. I förekommande fall levereras fönster och glasparti monterade. 190 mm isolering som standard.

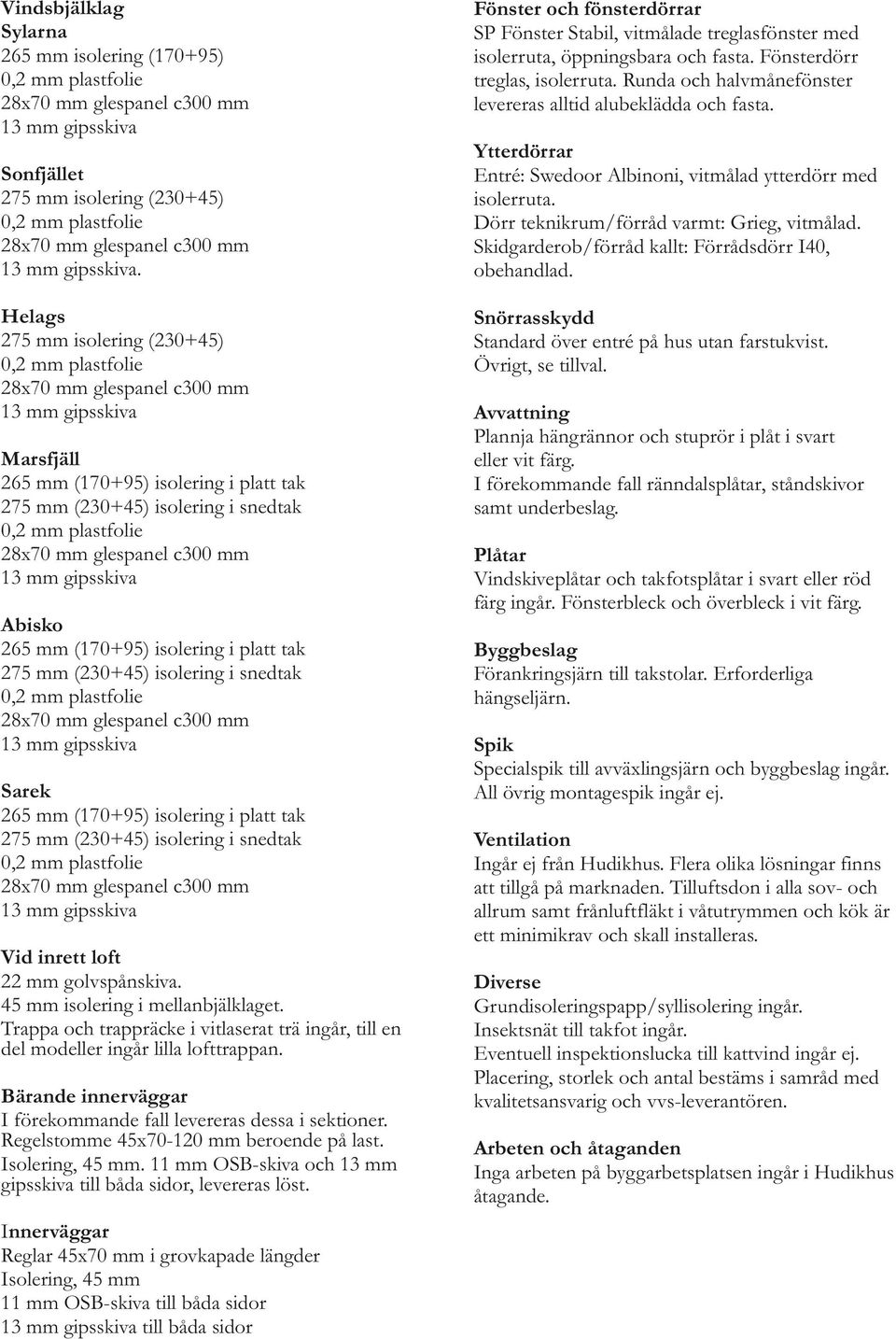

2 Vindsbjälklag Sylarna 265 mm isolering (170+95) Sonfjället 275 mm isolering (230+45). Helags 275 mm isolering (230+45) Marsfjäll Abisko Sarek Vid inrett loft 22 mm golvspånskiva. 45 mm isolering i mellanbjälklaget. Trappa och trappräcke i vitlaserat trä ingår, till en del modeller ingår lilla lofttrappan. Bärande innerväggar I förekommande fall levereras dessa i sektioner. Regelstomme 45x mm beroende på last. Isolering, 45 mm. 11 mm OSB-skiva och 13 mm gipsskiva till båda sidor, levereras löst. Innerväggar Reglar 45x70 mm i grovkapade längder Isolering, 45 mm 11 mm OSB-skiva till båda sidor till båda sidor Fönster och fönsterdörrar SP Fönster Stabil, vitmålade treglasfönster med isolerruta, öppningsbara och fasta. Fönsterdörr treglas, isolerruta. Runda och halvmånefönster levereras alltid alubeklädda och fasta. Ytterdörrar Entré: Swedoor Albinoni, vitmålad ytterdörr med isolerruta. Dörr teknikrum/förråd varmt: Grieg, vitmålad. Skidgarderob/förråd kallt: Förrådsdörr I40, obehandlad. Snörrasskydd Standard över entré på hus utan farstukvist. Övrigt, se tillval. Avvattning Plannja hängrännor och stuprör i plåt i svart eller vit färg. I förekommande fall ränndalsplåtar, ståndskivor samt underbeslag. Plåtar Vindskiveplåtar och takfotsplåtar i svart eller röd färg ingår. Fönsterbleck och överbleck i vit färg. Byggbeslag Förankringsjärn till takstolar. Erforderliga hängseljärn. Spik Specialspik till avväxlingsjärn och byggbeslag ingår. All övrig montagespik ingår ej. Ventilation Ingår ej från Hudikhus. Flera olika lösningar finns att tillgå på marknaden. Tilluftsdon i alla sov- och allrum samt frånluftfläkt i våtutrymmen och kök är ett minimikrav och skall installeras. Diverse Grundisoleringspapp/syllisolering ingår. Insektsnät till takfot ingår. Eventuell inspektionslucka till kattvind ingår ej. Placering, storlek och antal bestäms i samråd med kvalitetsansvarig och vvs-leverantören. Arbeten och åtaganden Inga arbeten på byggarbetsplatsen ingår i Hudikhus åtagande.

3 Alltid till våra fjällhus - Konstruktionen förutsätter platta på mark - Snözon 4 - Benders betongpannor (Helags, plåttak) - Snörasskydd ovan entré - Välisolerad yttervägg med 190 mm isolering - SP Fönster Stabil, treglasfönster, isolerruta - Liggande panel - Skidgarderob. Vissa modeller skidförråd - Generös entré med torkmöjligheter - Badrum med plats för bastu - Plats för braskamin i kök/storstuga - Funktionella planlösningar med plats för många bäddar Abisko Marsfjäll Högt i tak med synliga hanbjälkar i storstugans vinkel Brutet tak i storstugan ger härlig rymd Helags Tak- och vägguppbyggnad Yttertak: Betongtakpannor Bärläkt Ströläkt Takpapp Råspontluckor Pulpettak ger generös rymd i alla rum Vindsbjälklag (enplanshus): Total isol. 265 mm (95+170) 28x70 glespanel Yttervägg (alla hustyper): Total isol. 190 mm (145+45) Liggande enkelfasadpanel 21x145 mm Luftspalt Vindskydd Stående regel 45x145. Isol. 145 mm Regel 45x45. Isolering 45 mm 11 mm OSB-skiva Skidgarderob

4 Tillval Tilläggsisolering 2 Vindsbjälklag platt tak 310 mm ( ) isolering Vindsbjälklag snedtak 320 mm ( ) isolering Yttervägg 235 mm ( ) isolering Tilläggsisolering 3 Vindsbjälklag platt tak, lösullsisolering 500 mm Vindsbjälklag snedtak, lösullsisolering mm Yttervägg 235 mm ( ) isolering Interiörpaket Ett tillval som är väldigt populärt är vårt Interiörpaket. I det ingår lister, foder, salningar och slät innertakspanel. Interiörpaketet levereras alltid obehandlat. Innerdörrar, Swedoor Tradition, vitpigmenterade spegeldörrar. Träpanel innervägg Ryggåstak/Knäckta tak Ge huset en känsla av ökad rymd. Ryggåstak/ knäckta tak går att få till flera av våra modeller. Yttertak Plåttak, Plannja Trend Snözonsanpassning Offereras efter aktuella förutsättningar. Taksäkerhet/Snörasskydd Överbyggd altan Överbyggd altan finns som tillval till vissa av våra husmodeller. Fönsteralternativ Vi erbjuder en rad olika uppgraderingar på fönster. Spröjs Ytterdörr Olika typer av entrédörrar från Swedoor finns som tillval. Farstukvist Till många av våra modeller kan man välja till två olika farstukvistar, med eller utan skidförråd. Fasad Timmerpanel. Levereras löst. Övriga ändringar Bjälklag kan väljas till vid torpargrund alt. källargrund. Tillval: farstukvist med skidföråd Tillval: trekantsfönster Abisko och Sarek

5 Tillval, timmerpanel Tillval: timmerpanel på Helags Tillval: timmerpanel på Sylarna
