1 L E V E R A N S D E K L A R A T I O N L D PC L A D H U S F R Å N A R V E S U N D Avser mindre hus; kvm. Levereras i byggsats med färdigkapad stomme, PreCut (PC). Bodsjö 25 Bye 25 Dalåsen 25, 46, 58 Lit 25 Mattmar 25, 46, 58 Norderö 25, 45 Nytorp 60 Ope 25 Sikås 25, 33, 45 Ytterocke 25

2 Innehållsförteckning Innehållsförteckning 5 LEVERANSDEKLARATION 6 HUSSTOMME 7 Allmänt om färdigkapad stomme 7 Ytterväggar våningshöjd 2,5 m 7 Komplettering till ytterväggar/stomkomplettering 8 INNERVÄGGAR 8 Innerväggar 8 BJÄLKLAG 8 TAK 9 Ryggåstak 9 Ryggåstak/parallelltak 9 YTTERTAKSKOMPLETTERINGAR 9 Plåt 9 FASADER 9 FÖNSTER, YTTERDÖRRAR M.M. 9 Fönster från Markfönster 10 Vikdörrar och skjutdörrspartier från Markfönster 10 Takfönster från Outline/FACRO 10 Ytterdörrar från Diplomatdörren 11 RUMSKOMPLETTERINGAR 11 TRAPPA 11 Trappor från Snickarlaget 11 INNERDÖRRAR OCH KARMAR 11 Innerdörrar från Outline 11 Platta på mark/gjuten platta 11 Loft 12 Listverk 12 Arvesund Living AB 12 5(16) LD PC

3 ARVESUND Runt om i Sverige på åkrarna och i skogskanter finns lador, som en del av det öppna landskapet. Vackra och funktionella, även om många av dem i takt med ett allt mer utvecklat jordbruk, faller offer för tidens tand. I landets lador finns grunden till Arvesunds återbruk. Vi startade med återanvändningen av det vindpinade virket från förfallna lador. Numera återanvänder betydligt mer än bara det gamla virket. I ladans form och uttryck finns grunden för våra hus och bodar. Den bärande ide är att ett hus från Arvesund, ladhus, ska se ut som en lada när man inte är där. Arvesund Ladhus håller svensk standard och de krav på energi och hållbarhet som krävs av ett modernt konstruerat hus. Arvesund samarbetar med Deromekoncernen för tillverkning och leverans. Omfattningen av en husleverans kan variera både för kund samt modell. Mindre hus under ca 60 kvm används främst för fritidsboende vilket innebär inte samma krav vad gäller värmesystem etc. De levereras utan värmesystem och i färdigkapad stomme med allt byggmaterial. Byggsats i platta paket. Konstruktion och materialval är dock detsamma som för Arvesunds större hus. LEVERANSDEKLARATION Leveransdeklaration är en beskrivning, som utöver köpeavtal och avtalsritningar, beskriver vad som ingår i husets standardutförande. Den beskriver varje byggnadsdel, inklusive dimensioner och övrig teknisk information i skrift. Leveransdeklarationen är generell för alla hustyper i detta segment kvm. Om du som kund förändrar huset kommer givetvis omfattningen av material, konstruktion och tillverkning att avvika från leveransdeklarationen. Arvesund förbehåller sig rätten till ändringar i material och konstruktioner samt att ersätta berörd produkt med likvärdig. Även modellbeteckningar och data kan komma att ändras i takt med att modellerna utvecklas. TJÄNSTER Förutom byggsatsleveransen ingår även: Produktionskostnadskalkyl Bygglovshandlingar Självkontroll konstruktion Bygganvisningar och ritningar för montage El-, vatten- och avloppsritningar för de bygglovspliktiga större modellerna. (30-60 kvm) Förslag på entreprendkontrakt enligt ABS09 6(16) LD PC

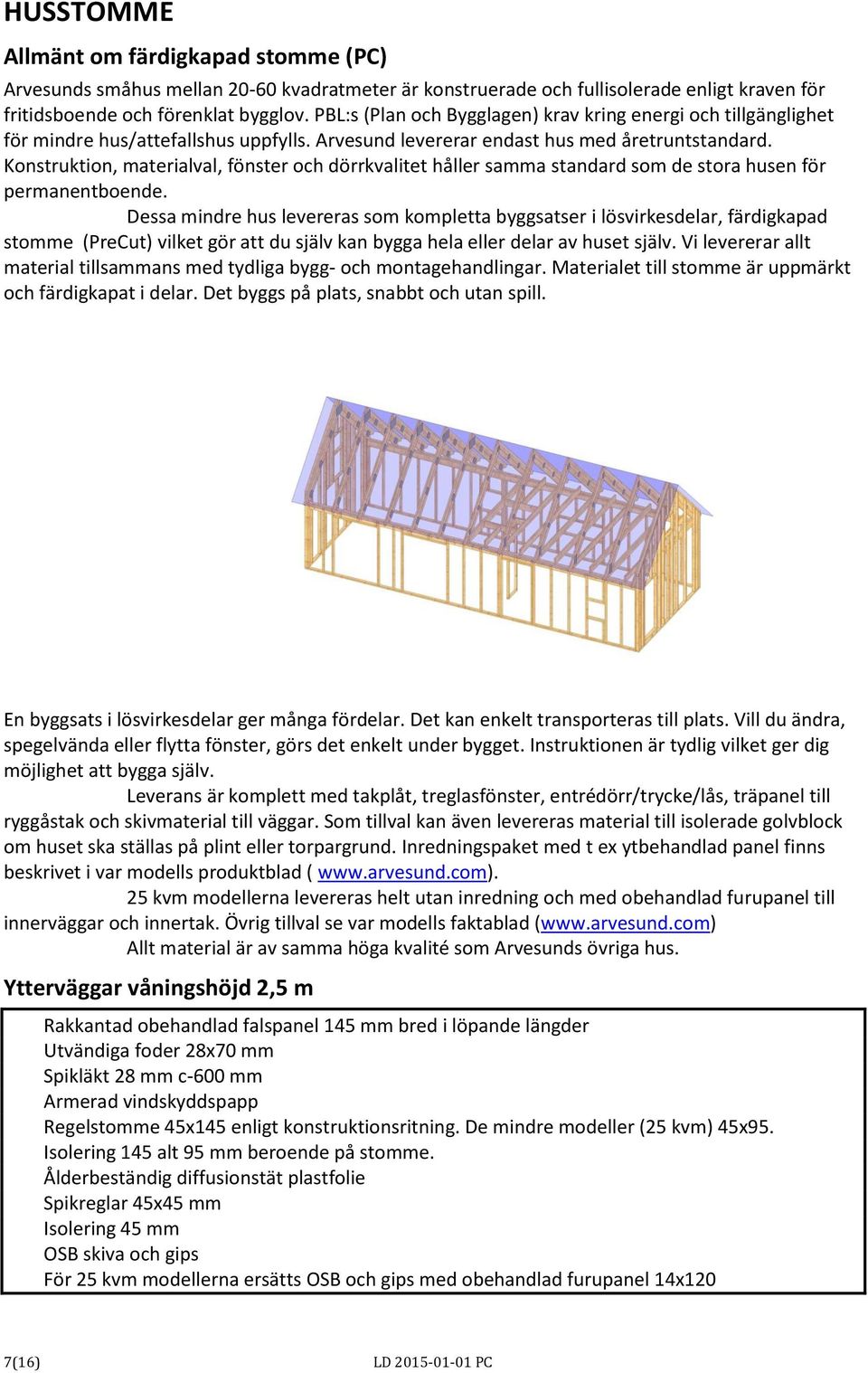

4 HUSSTOMME Allmänt om färdigkapad stomme (PC) Arvesunds småhus mellan kvadratmeter är konstruerade och fullisolerade enligt kraven för fritidsboende och förenklat bygglov. PBL:s (Plan och Bygglagen) krav kring energi och tillgänglighet för mindre hus/attefallshus uppfylls. Arvesund levererar endast hus med åretruntstandard. Konstruktion, materialval, fönster och dörrkvalitet håller samma standard som de stora husen för permanentboende. Dessa mindre hus levereras som kompletta byggsatser i lösvirkesdelar, färdigkapad stomme (PreCut) vilket gör att du själv kan bygga hela eller delar av huset själv. Vi levererar allt material tillsammans med tydliga bygg- och montagehandlingar. Materialet till stomme är uppmärkt och färdigkapat i delar. Det byggs på plats, snabbt och utan spill. En byggsats i lösvirkesdelar ger många fördelar. Det kan enkelt transporteras till plats. Vill du ändra, spegelvända eller flytta fönster, görs det enkelt under bygget. Instruktionen är tydlig vilket ger dig möjlighet att bygga själv. Leverans är komplett med takplåt, treglasfönster, entrédörr/trycke/lås, träpanel till ryggåstak och skivmaterial till väggar. Som tillval kan även levereras material till isolerade golvblock om huset ska ställas på plint eller torpargrund. Inredningspaket med t ex ytbehandlad panel finns beskrivet i var modells produktblad ( 25 kvm modellerna levereras helt utan inredning och med obehandlad furupanel till innerväggar och innertak. Övrig tillval se var modells faktablad ( Allt material är av samma höga kvalité som Arvesunds övriga hus. Ytterväggar våningshöjd 2,5 m Rakkantad obehandlad falspanel 145 mm bred i löpande längder Utvändiga foder 28x70 mm Spikläkt 28 mm c-600 mm Armerad vindskyddspapp Regelstomme 45x145 enligt konstruktionsritning. De mindre modeller (25 kvm) 45x95. Isolering 145 alt 95 mm beroende på stomme. Ålderbeständig diffusionstät plastfolie Spikreglar 45x45 mm Isolering 45 mm OSB skiva och gips För 25 kvm modellerna ersätts OSB och gips med obehandlad furupanel 14x120 7(16) LD PC

5 Komplettering till ytterväggar/stomkomplettering Balkar: Stolpar/pelare: Luckor och portar: Målning: Reglar alternativt limträ enligt konstruktionsritning. Limträ enligt konstruktionsritning. Luckor och portar enligt säljritning finns som tillval. Färdiga luckor på skjutsystem med glest monterade sågade bräder i olika bredder. Ger ett sipprande ljusinsläpp. Ytterväggspanel (fallande längder) levereras omålade. INNERVÄGGAR Innerväggar Regelstomme 45x70 mm alt 95 mm för bärande innerväggar. Ljudisolering 45 mm Gips 13 mm För 25 kvm modellerna är inneväggar tillval. Se faktablad. BJÄLKLAG Bjälklag för spännvidd upp till 4,5 m. Loftbjälklag byggs normalt på takstolarnas underarm. Golvspånskivor 18 mm Rand och stegljuds isolering Golvbjälkar 45x170/145 mm enligt konstruktions och montageritning För 25 kvm modellerna är loft tillval. Se faktablad. 8(16) LD PC

6 TAK Takkonstruktion kan skilja mellan olika modeller beroende på spännvidd och loftens utformning. För de små 25 kvm (s k Attefallshus) är det total nockhöjden från mark max 4 m vilket innebär att ett loft blir max 1 m högt, mer som en stickkoj. För de högre bygglovspliktiga husen är höjd på loft mellan 1,5-2 m beroende på golvmaterial, takvinkel, innertakshöjd under loft samt tjocklek på takisolering. Loftutrymmena räknas inte med i redovisad boyta. Ryggåstak Prefab underarms- eller saxtakstolar Ryggåstak/parallelltak Nockbalk Prefab takbjälkar enligt dimensionering Stomme/Ryggåstak saxtakstolar Takplåt (takplåt kan ersättas med tegel) Diffussionsöppen underlagspapp Takluckor/råspontluckor Luftspaltskivor Isolering skivor Tätskikt Glespalen Obehandlad rakkantad furupanel 14x120 mm Stomme/Ryggåstak parallelltak YTTERTAKSKOMPLETTERINGAR Plåt Takhuvar Takavvattning För 25 kvm modellerna ingår endast rännor, ej stuprör. Nockbeslag och vindskiveplåt av som följer takplåtsfärg. FASADER FÖNSTER, YTTERDÖRRAR M.M. Fönster och utåtgående ytterdörrar ingår i omfattning enligt säljritning. 9(16) LD PC

7 Fönster från Markfönster Transparant lackade träfärgade fönster alt/lackade vita, grå eller röda. Aluminiumfönster som tillval. MFS: MFK: MD/MDF/MDK: Karm: Bleck: Glasning: Beslag: Låsning: Smygar: Öppningsbara för rundsvängning Ej öppningsbara fönster Fönsterdörrar utåtgående med Förstärkt mot brott linjerar med MFH/MFK Hellimmad isolerruta/fyllning Skruvad glaslist /Bakkantsstift Säkerhetsslutbleck Lackad utan salningsspår, förborrade för karmskruv. Underbleck, överbleck ingår då vinkeln mellan fasad och en linje mellan överkanten av det övre fodret och den nedre delen av takfoten är mindre än 60 3-glas energi med gas, U-värde 0,9-1,1 klarglas. Glas närmare 60 cm golv levereras laminerade. Handtag i naturanodiserat aluminium. Invändig cylinder till fönsterdörrar, handtag invändigt. Omålad limfog, levereras löst i skivor för infodring runt om. Inga specifika fönsterbänkar. I våtrum ersätts limfogskivan av våtrumsskiva. För 25 kvm modellerna ersätts limfog med furupanel 14x120. Samma panel som vägg och tak. Vikdörrar och skjutdörrspartier från Markfönster Vikdörrar och skjutdörrpartier ingår i omfattning enligt säljritning. Takfönster från Outline/FACRO Takfönster ingår i omfattning enligt säljritning. Takfönster inklusive intäckningsplåtar, avvattningsränna, fönsterkrage, isoleringsram och smyginklädnad. Glasning: Lågenergiglas U-värde 1,4 Beslag: Fabrikantens standard Smygar: Limfog obehandlad alt takpanel. För 25 kvm modellerna ersätts limfog med furupanel 14x120. Samma panel som vägg och tak. Färg: Standardfärg fabrik, grågrön utsida och vit insida. Annan färg tillval. 10(16) LD PC

8 Ytterdörrar från Diplomatdörren Dörrblad: Karm: Beslag: Låsning: Smygar: Alternativ: RUMSKOMPLETTERINGAR TRAPPA Trappor från Snickarlaget Prisnivå, Bella tät, Diplomatdörren. Lackad, förborrad för karmskruv. Handtag Hoppe i krom. ASSA 2002 kista med låscylinder. Obehandlad limfog levereras löst. För 25 kvm modellerna ersätts limfog med panel 14x120. Samma panel som vägg/tak. Arvesundsdörren (bild) med finågad panel utsida. Tilllägg mot offert. Trappor ingår i omfattning och utformning enligt säljritning. Trappor och räcken levereras omonterade i byggsats. Räckesståndare och vagnsstycken är förborrade för standard skruv och plugg, (eventuell anpassning vid snedtak utföres på byggplats). Standardutförande: Trappa: Handledare Räcke: Obehandlad furu Öppen/tät trappa bredd mm Rund diameter 47 mm. Endast utsida trapp. Inborrade runda ståndare.. INNERDÖRRAR OCH KARMAR Innerdörrar från Outline Innerdörrar ingår i omfattning enligt säljritning. Dörrblad: Karm: Tröskel: Beslag: Foder: Enkel massiv slät vit Vit trä 93 mm karm obehandlade limfog till salningar för anpassning till andra väggtjocklekar. För 25 kvm modellerna ersätts limfog med furupanel 14x120. Samma panel som vägg och tak. Tröskelplatta Ek Trycken och nyckelskyltar i krom, wc-lås till våtrum. Obehandlad furu 12x69 GOLV Platta på mark/gjuten platta Tillval ovan platta; massiva trägolv från BASECO alt RAPPGO. Tillval; Golvbjälklag för att bygga på plint eller torpargrund. 170 x45 reglat bjälklag. Se produktblad ( 11(16) LD PC

9 Loft Golvspånskiva. Listverk Lister levereras i fallande längder i obehandlad furu. Golvlist och foder 12x69 mm Fakta kvm hus från Arvesund i färdigkapad stomme (Precut) Modell Väggtjocklek /Isolering Ryggåstak Ca yta kvm Yta insida yttervägg Ca yta kvm Golvyta för trägolv (ej loft) Lofthöjd mitt på. Golvyta ej inkluderat i boyta. Bodsjö orangeri 200 mm/2 skikt 140 mm 10 kvm 80 kvm 25 kvm Inget loft Bye mm/2 skikt 140 mm 30 kvm 60 kvm 25 kvm Ca 0,9 m Dalåsen mm/2 skikt 140 mm 35 kvm 55 kvm 25 kvm Ca 0,9 m Dalåsen mm/2 skikt 190 mm 70 kvm 90 kcm 45 kvm Ca 1,9 m Dalåsen mm/2 skikt 190 mm 80 kvm 110 kvm 55 kvm Ca 1,9 m Lit mm/2 skikt 140 mm 25 kvm 60 kvm 25 kvm Special Mattmar mm/2 skikt 140 mm 30 kvm 60 kvm 25 kvm Ca 0,9 m Mattmar mm/2 skikt 190 mm 65 kvm 90 kvm 45 kvm Ca 1,5 m Mattmar mm/2 skikt 190 mm 75 kvm 110 kvm 55 kvm Ca 1,5 m Norderö mm /2 skikt 140 mm 35 kvm 50 kvm 25 kvm Inget loft Norderö mm/2 skikt 190 mm 70 kvm 75 kvm 45 kvm Ca 1,9 m Nytorp mm/2 skikt 190 mm 40 kvm 110 kvm 60 kvm Full ståhöjd Ope mm /2 skikt 140 mm 35 kvm 45 kvm 25 kvm Inget loft Sikås mm /2 skikt 140 mm 35 kvm 50 kvm 25 kvm Ca 0,9 m Sikås mm/2 skikt 190 mm 65 kvm 100 kvm 45 kvm Ca 1,9 m Sikås mm/2 skikt 190 mm 35 kvm 75 kvm 35 kvm Ca 1,8 m Sikås dubbel 270 mm/2 skikt 190 mm 85 kvm 180 kvm 80 kvm Ca 1,8 m Ytterocke mm /2 skikt 140 mm 35 kvm 50 kvm 25 kvm Ca 0,9 m Arvesund Living AB Box Stockholm Tfn: Hemsida: contact@arvesund.com Besökskontor: Åre: Björneborgsvägen 11. Östersund: Köpmangatan 65. Stockholm: St Eriksterassen 72B. Göteborg: Rullagergatan 9. Motala: Södra Allen 11 12(16) LD PC
