1 Elit Classic 2+1 Fönsterfakta Familj Sidhängda fönster FK, FK2, FK3, FK4, FK2H, FK4H, FK6H, FK8H, överkantshängt FKÖ, enkeldörr FKD och FKD helglas, pardörr FKD2 och FKD2 helglas. Material Trä av lamellimmad kärnfuru. Glas 2+1-glas. U-värde 1,1 W/m 2 K. Glasningsutförande 2-glas isolerruta D3-14 med 4 mm enkelglas i ytter bågen. Distansprofil varm kant som inte leder kyla samt spalten fylld med argon i isolerglaset. Innersta glaset energiglas. Utvändig kittfals. Ljudreduktion Fönster Rw = 35 db, altandörrar Rw = 35 db. Rötskydd Under förutsättning att anvisningar om lagring, montering, skötsel och underhåll följs, lämnar Elitfönster AB 5 års garanti mot rötskador i fönstrets virkesdelar samt funktion på produktfamilj Elit Classic 2+1 (gäller i Sverige). 10 års garanti på glas Under förutsättning att anvisningar om lagring, montering, skötsel och underhåll följs, lämnar Elitfönster AB 10 års garanti i Sverige på produktfamiljen Elit Classic 2+1. Garantin gäller i Sverige, mot kondens mellan glasen i isolerrutor. Personsäkerhetsglas i bostäder Från 1 juli 2008 gäller nya BBR (Boverkets byggregler). I regelverket finns bl a anvisningar för krav på personsäkerhetsglas i bostäder, dessa regler gäller vid bygglov. Glasytor ska utformas så att risken för skärskador begränsas. För bostäder, med glasytor placerade närmare än 0,6 m från golv- eller markyta, krävs säkerhetsglas. Glasen ska uppfylla kravet för 2(B)2, 1(C)2 vilket innebär att de skall vara i laminerat eller härdat utförande. Ansvaret för att BBR följs åligger byggherren. Se ytterligare information i BBR, kap 8:353. Läs mer på Boverkets websida Tillbehör Tillbehör är kvalitetstillbehör till Elitfönster. Sortimentet innehåller bl a solskydd och kompletta satser med tillbehör för infästning i vägg. För ritningar i pdf- och Cadformat (dwg/dxf) se: Vi reserverar oss mot fel, rätt till ändringar förbehålles. 1 (8)

2 Sidhängt, FK Bilden ovan visar fönster med ventil (utvändigt påblåsningsskydd). Fakta Produktfamilj Elit Classic 2+1 Produkttyp Utåtgående sidhängt fönster Modellbeteckning FK (1-luft) FK2 (2-luft) FK3 (3-luft) FK4 (4-luft) Öppningsbarhet Utåtgående sidhängt. Karmdjup 128 mm. Hängningsbeslag Två eller tre (beroende på fönstrets storlek), vita bladgångjärn per luft. Till fönster i kulör levereras Dacromet behandlade grå bladgångjärn. Stängningsbeslag Två VM-hakar i förnicklat järn per luft. Vädringsbeslag Förnicklad stormhasp (vädringshake). Barnsäkerhetsbeslag Tillval. Karmskruv Förborrat för karmskruv. 2 (8)

3 Sidhängt, FK Storleksguide (standard) FK FK FK FK Storlekar anges i moduler. 1 modul (M) = 100 mm. Modulstorleken inkluderar 20 mm drevmån på bredd och höjd (10 mm runt om). Exempel: storlek 5/10 M innebär karmytterbredd = 480 mm och karmytterhöjd = 980 mm. Modulstorlekarna anger därmed minsta storlek på urtaget i väggen där fönstret skall monteras. Kombinationer Det finns ett flertal kombinationsmöjligheter, vänd dig till din återförsäljare. Specialstorlekar Modulbredd med luft på höjden FK-2H FK-4H FK-6H FK-8H Min 4 M 8 M 13 M 18 M Max 10 M 16 M 21 M 26 M Modulhöjd med luft på höjden FK-2H FK-4H FK-6H FK-8H Min 12 M 12 M 12 M 12 M Max 23 M 23 M 23 M 23 M FK-2H FK-4H FK-6H Sidhängda fönster, 2-luft på höjden FK-8H 3 (8)

4 Överkantshängt, FKÖ Utsida Fakta Produktfamilj Elit Classic 2+1 Produkttyp Utåtgående sidhängt fönster Modellbeteckning FKÖ Öppningsbarhet Överkantshängt fönster. Karmdjup 128 mm. Hängningsbeslag Två vita bladgångjärn per luft. Till fönster i kulör levereras Dacromet behandlade grå bladgångjärn. Stängningsbeslag Två VM-hakar i förnicklat järn per luft. Vädringsbeslag Förnicklad stormhasp (vädringshake). Barnsäkerhetsbeslag Tillval. Karmskruv Förborrat för karmskruv. Storleksguide (standard) FKÖ Storlekar anges i moduler. 1 modul (M) = 100 mm. Modulstorleken inkluderar 20 mm drevmån på bredd och höjd (10 mm runt om). Exempel: storlek 5/10 M innebär karmytterbredd = 480 mm och karmytterhöjd = 980 mm. Modulstorlekarna anger därmed minsta storlek på urtaget i väggen där fönstret skall monteras (8)

5 Altandörr, FKD/FKD2 Fakta Produktfamilj Elit Classic 2+1 Öppningsbarhet Utåtgående. Karmdjup 128 mm. Produkttyp Altandörr och altanpardörr Hängningsbeslag Fyra vita bladgångjärn per luft. Till fönster i kulör levereras Dacromet behandlade grå bladgångjärn. Handtag Greppvänligt invändigt handtag Fix 83 förzinkat. Modellbeteckning FKD, FKD2 Vädringsbeslag Dörrbroms, manövreras med spanjolettens handtag. Stängningsbeslag Enkeldörr: Spanjolett i förzinkat stål med tre sidkolvar av typ kilkolv. Pardörr: Trepunktslås i gångdörren, kantregel uppe och nere i passivdörren. Tillval, spanjolett och handtag i passivdörren. Barnsäkerhetsbeslag/-spärr Tillval, typgodkänd barnsäkerhetsspärr 850. Gångdörr (pardörr) I pardörr är vänster dörr (sedd utifrån) gångdörr som standard. Dörrfyllning Fyllning med isolering och ut- och invändig spegel. Storleksguide (standard) FKD FKD helglas FKD FKD2 helglas Mått Storlekar anges i moduler. 1 modul (M) = 100 mm. Modulstorleken inkluderar 20 mm drevmån på bredd och höjd (10 mm runt om). Exempel: storlek 10/21 M innebär karmytterbredd 980 mm och karmytterhöjd 2090 mm. Modulstorlekarna anger m.a.o. minsta storlek på urtaget i väggen där dörren skall monteras. Sista siffran i måttangivelse för fönsterdörrar (ex: 9/21-12) anger höjden på det fönster som dörren linjerar med. En dörr med mått 9/21-12 M linjerar med fönster i modulhöjd 12. Observera att detta mått alltså ej anger glasmått. Se skiss. 5 (8)

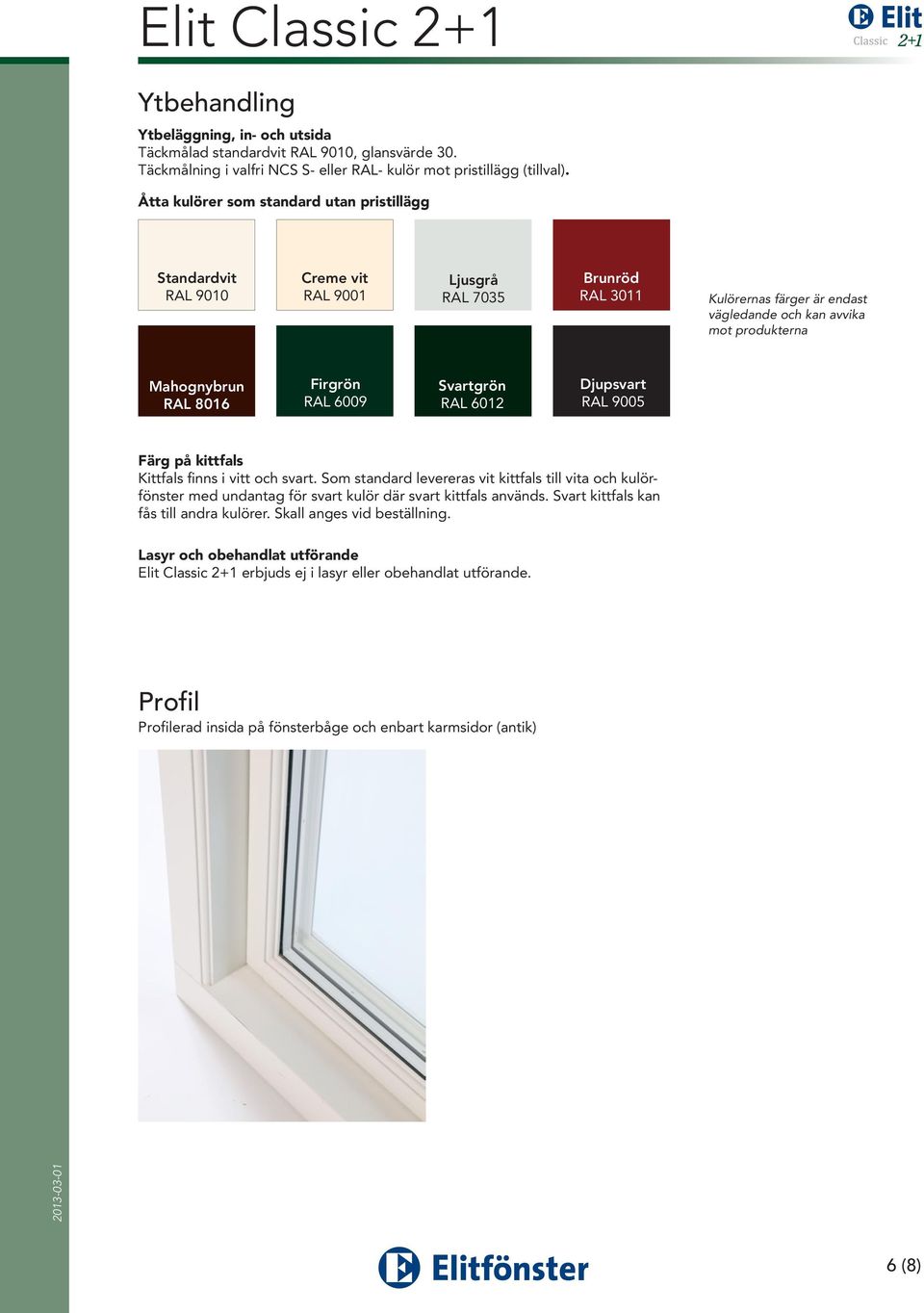

6 Elit Classic 2+1 Ytbehandling Ytbeläggning, in- och utsida Täckmålad standardvit RAL 9010, glansvärde 30. Täckmålning i valfri NCS S- eller RAL- kulör mot pristillägg (tillval). Åtta kulörer som standard utan pristillägg Standardvit RAL 9010 Creme vit RAL 9001 Ljusgrå RAL 7035 Brunröd RAL 3011 Kulörernas färger är endast vägledande och kan avvika mot produkterna Mahognybrun RAL 8016 Firgrön RAL 6009 Svartgrön RAL 6012 Djupsvart RAL 9005 Färg på kittfals Kittfals finns i vitt och svart. Som standard levereras vit kittfals till vita och kulörfönster med undantag för svart kulör där svart kittfals används. Svart kittfals kan fås till andra kulörer. Skall anges vid beställning. Lasyr och obehandlat utförande Elit Classic 2+1 erbjuds ej i lasyr eller obehandlat utförande. Profil Profilerad insida på fönsterbåge och enbart karmsidor (antik) 6 (8)

7 Elit Classic 2+1 Beslagspaket fönster Beslagspaket 36 Ingår: Fönsterlås (2 st ) + vädringsbeslag. Beslagspaket altandörrar Beslagspaket 55 Handtag Hoppe Tokyo Aluminium (silver F1) Monteringssats för invändigt handtag med spärr och utvändigt handtag. Ingår: Invändigt handtag med spärr. Utvändigt handtag. Handtag Hoppe Tokyo V eller H. F1 aluminium silver. Beslagspaket 56 Handtag Hoppe Tokyo Aluminium (silver F1) Monteringsats invändigt handtag med cylinder. Ingår: Invändigt handtag med cylinder V eller H Hoppe Tokyo F1 aluminium silver. 3 st nycklar. Beslagspaket 57 Handtag Hoppe Tokyo Aluminium (silver F1) Monteringssats för invändigt handtag med cylinder och utvändigt handtag. Ingår: Invändigt handtag med cylinder, utvändigt handtag V eller H. Hoppe Tokyo F1 aluminium silver 3 st nycklar. Beslagspaket 58 Handtag ASSA 640 Mattkrom Monteringssats för ytterdörrsbeslag. Handtag ASSA 640 Mattkrom, inv vred och utv cylinder. Ingår: Invändigt och utvändigt ASSA 640 V eller H i Mattkrom. Invändigt vred, utvändig cylinder. 3 st nycklar. 7 (8)

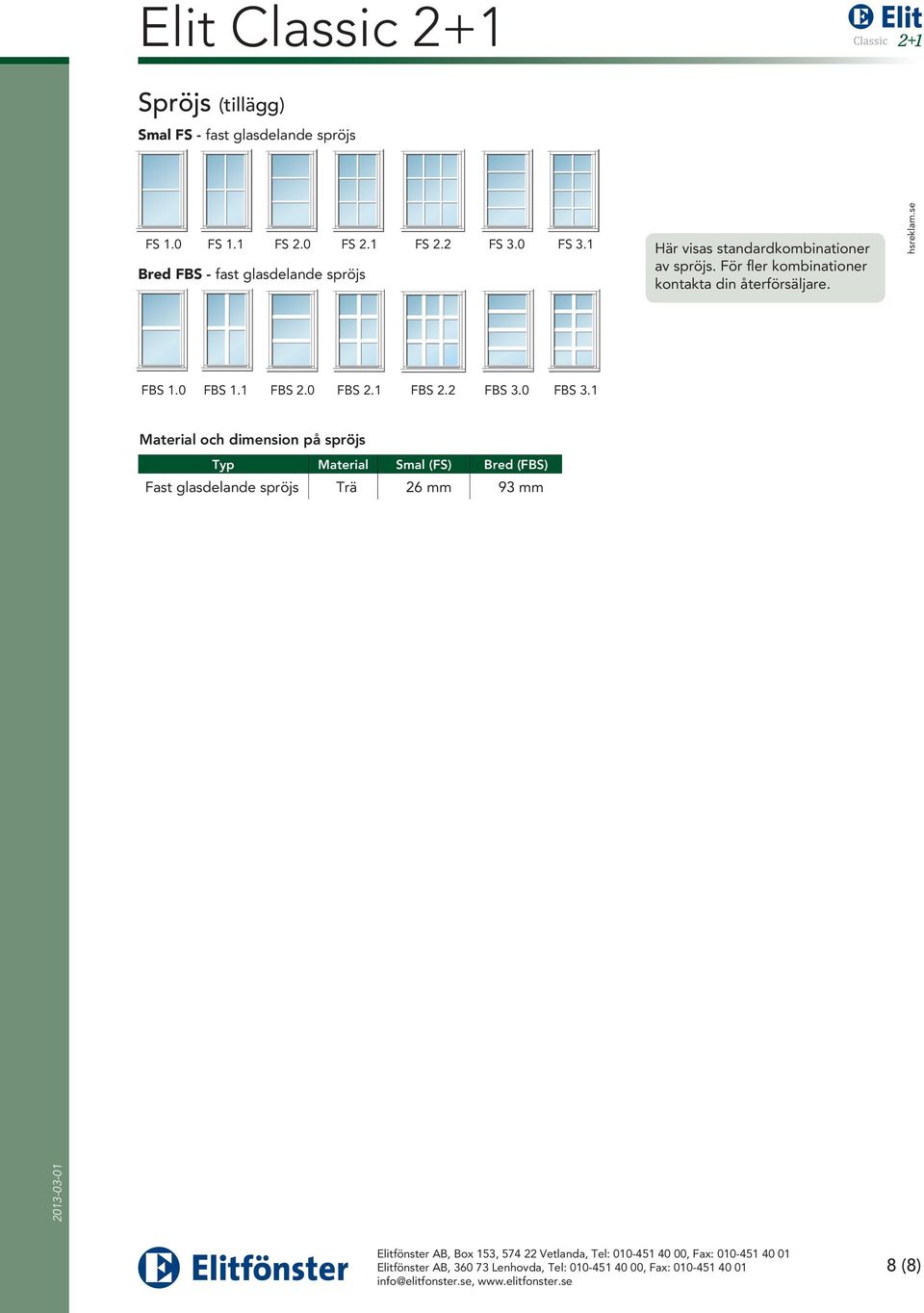

8 Elit Classic 2+1 Spröjs (tillägg) Smal FS - fast glasdelande spröjs FS 1.0 FS 1.1 FS 2.0 FS 2.1 FS 2.2 FS 3.0 FS 3.1 Bred FBS - fast glasdelande spröjs Här visas standardkombinationer av spröjs. För fler kombinationer kontakta din återförsäljare. hsreklam.se FBS 1.0 FBS 1.1 FBS 2.0 FBS 2.1 FBS 2.2 FBS 3.0 FBS 3.1 Material och dimension på spröjs Typ Material Smal (FS) Bred (FBS) Fast glasdelande spröjs Trä 26 mm 93 mm Elitfönster AB, Box 153, Vetlanda, Tel: , Fax: Elitfönster AB, Lenhovda, Tel: , Fax: info@elitfonster.se, 8 (8)
