1 Season Byggsystem för bostäder & uterum

2 2 Kvalitetsinglasningar från Norrland -En Alab-produkt Alab är beläget 7 mil norr om Örnsköldsvik i vackra Trehörningsjö. vi har cirka 50 medarbetare fördelade på våra två fabriker. Som en av få aktörer i Sverige arbetar vi med glasbärande byggsystem i både stål och aluminium. Våra kunder finns i hela Sverige. Vårt eget inglasningssystem Season marknadsförs via ett 50-tal Glasmästerier runt Sverige.

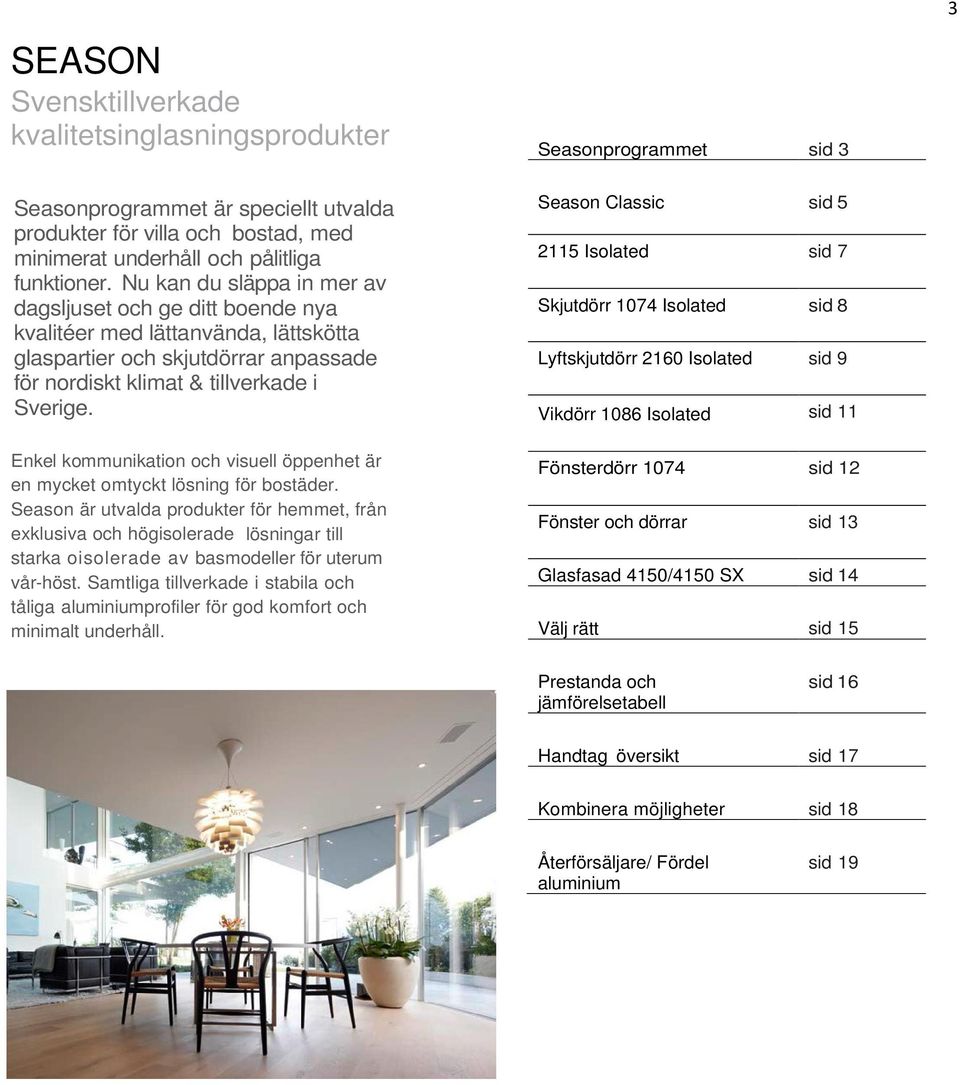

3 3 SEASON Svensktillverkade kvalitetsinglasningsprodukter Seasonprogrammet är speciellt utvalda produkter för villa och bostad, med minimerat underhåll och pålitliga funktioner. Nu kan du släppa in mer av dagsljuset och ge ditt boende nya kvalitéer med lättanvända, lättskötta glaspartier och skjutdörrar anpassade för nordiskt klimat & tillverkade i Sverige. Enkel kommunikation och visuell öppenhet är en mycket omtyckt lösning för bostäder. Season är utvalda produkter för hemmet, från exklusiva och högisolerade lösningar till starka oisolerade av basmodeller för uterum vår-höst. Samtliga tillverkade i stabila och tåliga aluminiumprofiler för god komfort och minimalt underhåll. Seasonprogrammet sid 3 Season Classic sid Isolated sid 7 Skjutdörr 1074 Isolated sid 8 Lyftskjutdörr 2160 Isolated sid 9 Vikdörr 1086 Isolated sid 11 Fönsterdörr 1074 sid 12 Fönster och dörrar sid 13 Glasfasad 4150/4150 SX sid 14 Välj rätt sid 15 Prestanda och jämförelsetabell sid 16 Handtag översikt sid 17 Kombinera möjligheter sid 18 Återförsäljare/ Fördel aluminium sid 19

4 4

5 5 SEASON CLASSIC Classic förlänger sommaren med någon månad på vår och höst. Fungerar utmärkt både till balkong och uterum. Systemet är stilrent, tidlöst och har lång livslängd på slitage delar som hjul, borstlister etc. Systemet kan spröjsas på valfri höjd. Du kan till och med få fler spröjsar. I stället för glas under eller över en spröjs kan du välja fyllning med laminat i standarkulören vit som gör det mycket vädertåligt. Season Classic finns som både Season 2000 och Season Din glasmästare kan ofta erbjuda alternativa färger eller material samt föreslå hur du kan kombinera fasta partier. Classics 2000 låga bottenprofiler ger en bekväm in/utgång genom skjutdörren. Du kan själv välja antal luckor, från 1-8 stycken i skjutpartiet beroende på vald räls. Dörrhöjden kan vara upp till 2.5 meter. Natur och vit är standarkulörer på profilerna, men du kan få vilken RAL-kulör du vill (det finns över 300 stycken att välja bland) mot ett pristillägg. Det finns två olika djup på de vertikala profilerna som går att kombinera efter tycke och smak. Vid höga dörrblad bör dock den grövre profilen väljas. Season Classic kan även användas inomhus som en enklare form av rumsdelare. Tänk att kunna måttanpassa skjutsystemet perfekt efter just din öppning. Du slipper då störande väggelement eller stolpar på sidorna och/eller över ditt parti. Season 5000 är ett komplett byggsystem för fasta partier ex. bröstningar, räcken, gavlar och fronter till balkong och altaninglasningar. Systemet är uppbyggt på ett antal stomprofiler som sedan kombineras med olika tillsatsprofiler med snäppfunktion, Vilket medför att alla sammanskruvningar och fastsättningar av glas eller laminatskivor är dolda, vi slipper alltså fula popnitar och skruvar mitt i blickfånget. Kompletterar man sedan Season 5000 med skjutlucksystemet Season 2000, får man ett komplett inglasningssystem som lätt kan kombineras med glas, laminatskivor eller fyllningar i olika kulörer och utföranden, allt för att få en individuellt anpassad balkong eller altan. Systemet ger obegränsade möjligheter till nytänkande, Bara fantasin begränsar möjligheterna..

6 6

7 7 ELEGANT OCH ANVÄNDARVÄNLIG Season Skjutdörr 2115 Isolated En isolerad skjutdörr med ett elegant och modernt utseende. I trespårigt utförande med tre dörrblad ger den större fritt öppningsmått. Passar till isolerade uterum och vinterträdgårdar. Lätt med hög kvalitetskänsla Elegant design med minimal mötesprofil, endast 35 mm bred, vilket ger minimal påverkan på utsikten och naturen kommer in i rummet. Dörrbladen löper tyst med rostfria hjul på rostfri räls. Karmen kan delvis byggas in i väggen och tröskeln kan sänkas ned i golvet för att minska kanthöjden. Prestanda Dörrblad upp till 1,4 m bredd och 2,4 m höjd. Skjutdörren kan utföras med två skjutbara dörrblad i tvåspårig karm alternativt med tre skjutbara dörrblad i trespårig karm. Valfritt antal luckor, från 1-6 stycken i skjutpartiet beroende på vald räls, vid sex dörrar används en mötesprofil i mitten. Avsedd för 2-glas isolerruta med max vikt på 160 kg. Skjutdörren har spanjolett med tre låspunkter och det finns ett stort utbud av handtag. Vi rekommenderar den till isolerade uterum och vinterträdgårdar där kraven inte är lika höga som på partier i yttervägg men för dig som är ute efter en hög kvalitetskänsla. Förlänger uterumssäsongen till i princip året runt. Season isolated passar även utmärkt som verkstadskurer eller telefonhytter/samtalsrum samt rumsavdelare. Du får då en bättre ljudisolering jämfört med Classic serien, Allra bäst ljudisolering får du om du väljer lamellglas. Vill du kombinera en slagdörr med Season Isolated i exempelvis ett uterum går detta alldeles utmärkt, vi kan erbjuda dörrar som väl smälter in i din Season-miljö. I samma serie finns även passande öppningsbara fönster. Natur och vit är standardkulörer på profilerna, men mot pristillägg kan du få vilken RAL-kulör du vill (det finns över 300 stycken att välja bland). Season Classic 2115 Isolated

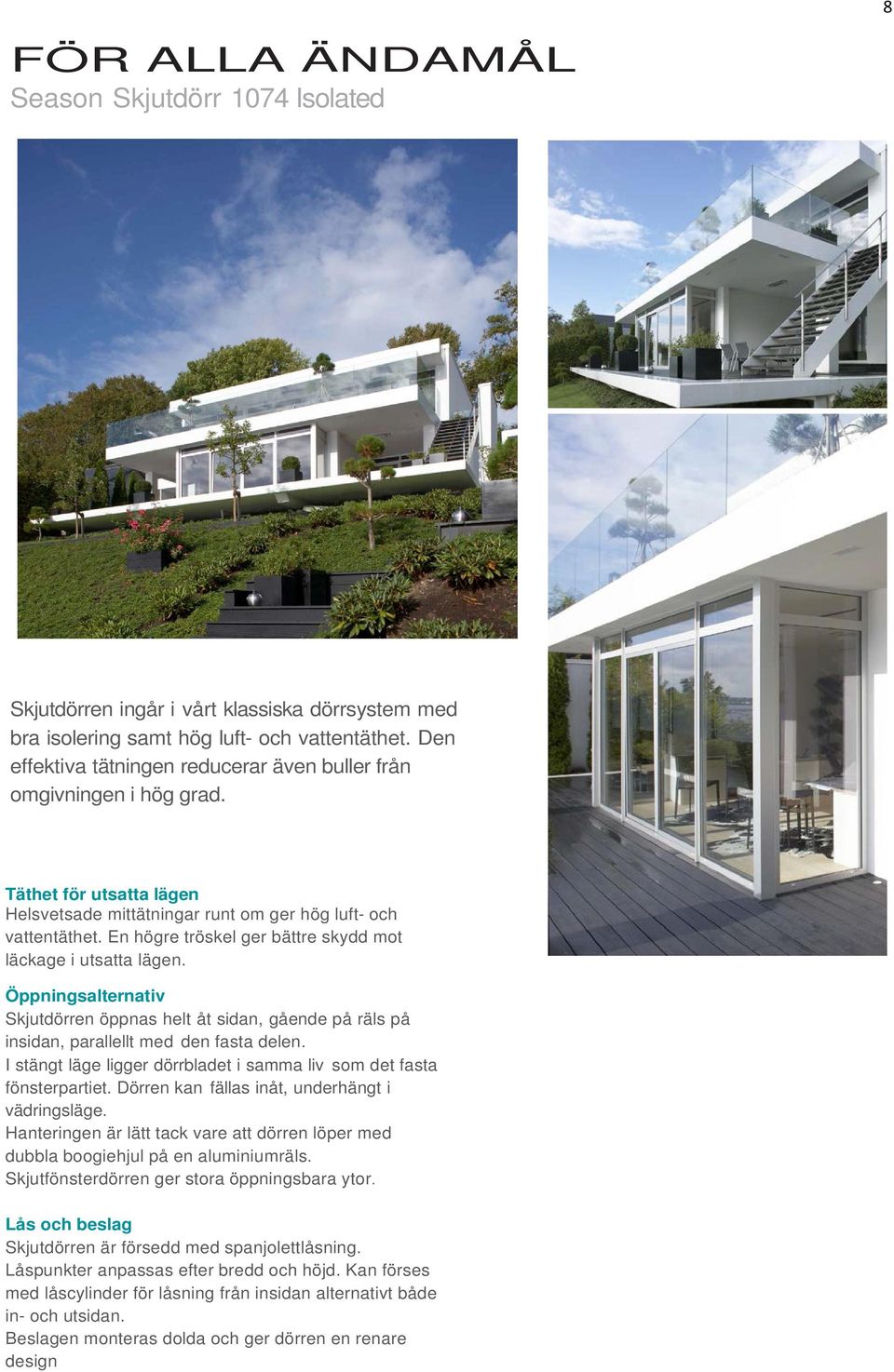

8 8 FÖR ALLA ÄNDAMÅL Season Skjutdörr 1074 Isolated Skjutdörren ingår i vårt klassiska dörrsystem med bra isolering samt hög luft- och vattentäthet. Den effektiva tätningen reducerar även buller från omgivningen i hög grad. Täthet för utsatta lägen Helsvetsade mittätningar runt om ger hög luft- och vattentäthet. En högre tröskel ger bättre skydd mot läckage i utsatta lägen. Öppningsalternativ Skjutdörren öppnas helt åt sidan, gående på räls på insidan, parallellt med den fasta delen. I stängt läge ligger dörrbladet i samma liv som det fasta fönsterpartiet. Dörren kan fällas inåt, underhängt i vädringsläge. Hanteringen är lätt tack vare att dörren löper med dubbla boogiehjul på en aluminiumräls. Skjutfönsterdörren ger stora öppningsbara ytor. Lås och beslag Skjutdörren är försedd med spanjolettlåsning. Låspunkter anpassas efter bredd och höjd. Kan förses med låscylinder för låsning från insidan alternativt både in- och utsidan. Beslagen monteras dolda och ger dörren en renare design

9 9 IDEALISK FÖR STORA ÖPPNINGAR Season Lyftskjutdörr 2160 Isolated Vår lyftskjutdörr kombinerar attraktiv design med hållbarhet och maximal komfort för dig. En mycket välisolerad, robust och användarvänlig konstruktion gör den till ett utmärkt val för både nybyggnad samt ombyggnad. Användarvänlig och välisolerad Högprestandaisolatorer och tätningar begränsar värmeförlusterna på ett optimalt sätt och ger en hög luft- och vattentäthet vilket leder till en låg energiförbrukning och god komfort. Stabila rostfria skenor och stora korrosionsbeständiga hjul ger god hållbarhet samtidigt som dörrblad upp till 3,2 m breda glider lätt, smidigt och tyst. Dolda infästningar, specialdesignade ändstycken och en smäcker dörrbladsprofil ger 2160 en harmonisk design. Tröskeln har utformats för att integreras med golvet. Nedsänkt tröskel fungerar nästan alltid vid nybyggnation och kan även fungera vid ombyggnad. Flera varianter När handtaget lyfts upp kan dörren lätt parkeras i valfritt läge kan även kompletteras med en låsfunktion för nattvädring finns i specialutförande med flerpunktslåsning, säkerhetsglas och speciella beslag för utökat inbrottsskydd, motståndsklass 2.

10 10

11 11 HÖGISOLERAD FÖR STORA ÖPPNINGAR Season Vikdörr 1086 Isolated Med treglasfönster kan du komma ned till extremt låga 1,0 i U-värde, vilket ger denna vikdörr ypperlig prestanda för inbyggnad i huskropp. En ny vikdörr med effektiv tätning och mycket bra värmeisolering. Innovativ teknik ger dig stilren design och god komfort. Dörren passar utmärkt till både bostäder, balkonger, altaner, uterum samt restauranger. Unik på marknaden Vikdörren har en unik och smart konstruktion där traditionella gångjärn ersatts med snygga integrerade gångjärn som smälter väl in i dörrmiljön. Dessa löper längs med hela dörrbladet och fördelar krafterna jämt och utan risk för skevning. Den innovativa funktionen ger inte bara stabilitet utan även inbyggt klämskydd, utmärkt täthetsfunktion och minimalt justerings- och underhållsbehov. Dörren går tyst och har ett rent och snyggt utseende där dörrbladen låses med diskreta magneter i öppet läge. Precision och smidighet Öppning sker enkelt genom att bågarna viks samman på utsidan till ett paket. Den precisa och mjuka gången uppnås genom ett integrerat spår för styrning i toppkarmen och ett kraftigt hjul som löper på en spårskena av rostfritt stål. Optimal passning i både höjdled och karmanslutning sker genom dolda justeringsmöjligheter som ger dörren en mycket smidig gång och en perfekt finish. Detta ger bättre termisk prestanda i kombination med hög säkerhet. Vikdörren finns i utåtgående utförande och kan fås med låg tröskel. Vid nybyggnation passar den höga tröskeln bra eftersom den går att fälla ned i golvet.

12 12 KLASSISK FÖNSTERDÖRR Fönsterdörr 1074 Fönsterdörren med bra isolering, hög luft- och vattentäthet och bra akustisk prestanda. En utmärkt traditionell lösning som går att kombinera med fönster eller större glaspartier med överljus. Enhetlig design i dörr och parti Fönsterdörren är en del av vårt fönstersystem 1074 som även omfattar fönster, fasta glaspartier, skjutdörrar och vikdörrar. Dessa bygger på samma grundkonstruktion och när de kombineras får glaspartierna en enhetlig design. Konstruktionen är en trygg och beprövad lösning. Utföranden Fönsterdörren kan utformas som enkeldörr med max höjd mm och max bredd mm. Finns som helglasad eller kan förses med fyllningar i delar av dörren. Spröjs kan även sättas för markering. Lämplig för balkonger, altaner och terrasser. Stabil konstruktion med helsvetsade mittätningar runt om ger hög luftoch vattentäthet.

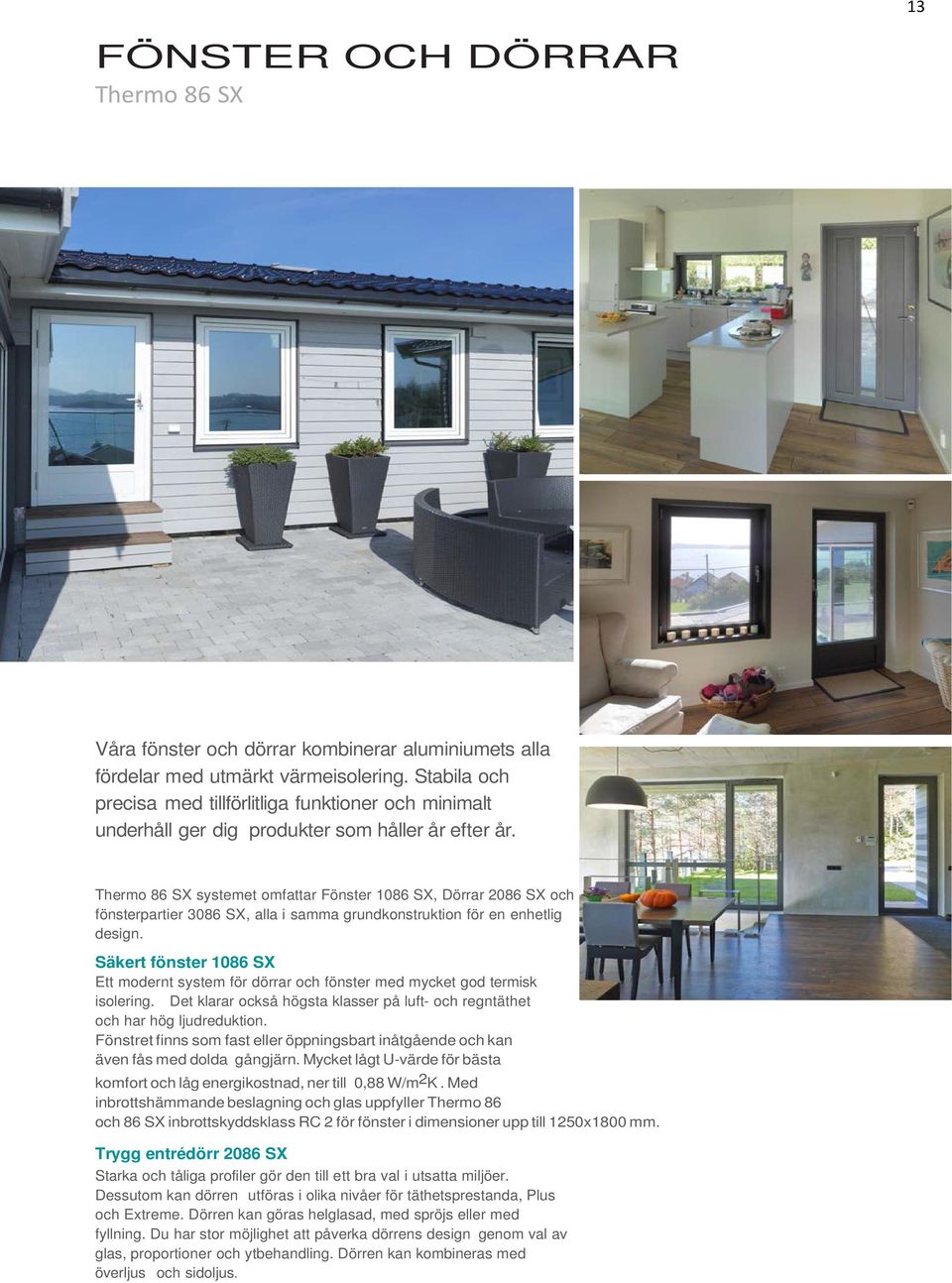

13 13 FÖNSTER OCH DÖRRAR Thermo 86 SX Våra fönster och dörrar kombinerar aluminiumets alla fördelar med utmärkt värmeisolering. Stabila och precisa med tillförlitliga funktioner och minimalt underhåll ger dig produkter som håller år efter år. Thermo 86 SX systemet omfattar Fönster 1086 SX, Dörrar 2086 SX och fönsterpartier 3086 SX, alla i samma grundkonstruktion för en enhetlig design. Säkert fönster 1086 SX Ett modernt system för dörrar och fönster med mycket god termisk isolering. Det klarar också högsta klasser på luft- och regntäthet och har hög ljudreduktion. Fönstret finns som fast eller öppningsbart inåtgående och kan även fås med dolda gångjärn. Mycket lågt U-värde för bästa komfort och låg energikostnad, ner till 0,88 W/m 2 K. Med inbrottshämmande beslagning och glas uppfyller Thermo 86 och 86 SX inbrottskyddsklass RC 2 för fönster i dimensioner upp till 1250x1800 mm. Trygg entrédörr 2086 SX Starka och tåliga profiler gör den till ett bra val i utsatta miljöer. Dessutom kan dörren utföras i olika nivåer för täthetsprestanda, Plus och Extreme. Dörren kan göras helglasad, med spröjs eller med fyllning. Du har stor möjlighet att påverka dörrens design genom val av glas, proportioner och ytbehandling. Dörren kan kombineras med överljus och sidoljus.

14 14 TRANSPARENS I FASAD Glasfasad 4150/4150 SX Glasfasaden ger ett modernt intryck och låter ljuset komma in. Transparensen låter landskapet bli en del av din interiör. Stilren design och god komfort kombinerad med minimerat underhåll. Panoramautsikt med glasfasad Välj ett minimalistiskt helglasat och slätt fasaduttryck eller välj bland olika dekorprofiler som ger fasaden starka uttryck genom ljus- och skuggspel. Stora glasade väggpartier ger ljus åt interiören. Glasfasad 4150/4150 SX är högisolerad med tvåstegstätning och kan kombineras med våra dörrar, fönster och glastak för en enhetlig design. Passar bra till både stora glasade ytor och isolerade uterum. Med isolerade uterum får du närhet till trädgård och natur även de kalla årstiderna

15 VÄLJ RÄTT Brett sortiment för alla önskemål Se till helheten. Vilka funktioner är absolut viktigast för dig? Ljus och öppenhet tillför ofta värden till hela huset. Användarvänliga funktioner är viktiga för en praktisk vardag. Vilka tider på året använder du rummet? Perioden Maj-September räcker vårt oisolerade Classic väl. Funktion Tänk på att prioritera rummets funktion. Rätt skjutdörr med rätt beslag beror på hur du vill använda rummet Öppningen Hur stort vill du kunna öppna? Stora partier innebär också tunga glas. Fasta fönsterpartier i kombination med skjutdörrar ger en visuell öppenhet Läget Väder och vind påverkar ditt val. Kustnära områden behöver starka material och lösningar. Täthet, låga U-värden och minimerat underhåll sparar både energi och tid. Komfort och prestanda 3 6 Formstabila konstruktioner med bra tätning ger förutsättningar för ett bra ljudklimat och god energihushållning. Val av handtag och beslag är viktiga för enkel användning och säkerhet. Glas Välj funktionsglas i samråd med våra din återförsäljare. Våra standardlösningar räcker för det mesta, men det finns alltid plats för specifika önskemål Ytbehandling Byggsystem i aluminium ger minimerat underhåll. Välj bland anodiserade eller lackade ytor. Du kan välja olika kulör på inoch utsida. Läs mer om detta på vår hemsida Ytbehandling och färg Våra profiler kan anodiseras i 8 standard- kulörer eller pulverlackeras enligt NCS-S och RAL-skalorna. Det finns även flera effektlacker med olika textur som tillval. Du kan även välja decoral, en lackeringsprocess som överför ett mönster i lacken för att efterlikna t.ex. trä, marmor etc. Du kan dessutom välja olika kulör på insida och utsida.

16 PRESTANDA OCH JÄMFÖRELSETABELL 16 Tabell beskrivning och kortfattat om klassificering Dörrblad, maxmått U-värde, färdig produkt* Lufttäthet, enligt Regntäthet, enligt Tröskelhöjd Innbrottskydd Bredd x höjd, mm Tvåglas U g =0,9 Treglas Ug =0,7 klass EN klass EN Klass RC 0-3 Season classic 1400 x 2500 Endast enkelglas 0 0 låg 0 Lyftskjutdörr 2160 Isolated 3200 x ,3 1,1 4 9A Låg 2 Skjutdörr 2115 Isolated 1400 x ,8-3 6B Låg - Skjutfönsterdörr x ,2 1,0 4 9A Hög 2 Isolated Fönsterdörr 1074Isolated 1050 x ,5 1,4 4 9A Låg/hög 2 Vikdörr 1086 Isolated 1100 x ,2 1,0 4 1A/4A Låg/hög 2 Dörr 2086 SX Extreme 1350 x ,1 1,0 4 9A Låg 2 Fönster 1086 SX 1600 x ,2 1,0 4 9A Hög 2 Glasfasad 4150/4150 SX - 1,1 SX: 0,8 4 9A - 2 U- värdet förändras beroende på valet av glas och storleken på produkten. Lågt U-värde = bättre isolering, släpper ut mindre energi. Våra beräkningar baseras på isolerrutor med energisparglas: tvåglas U g = 0,9 W/m 2 K och treglas U g =0,7 W/m 2 K, vid maxmått på hela produkten om inget annat anges. Vikdörr 1086 är beräknad i 3- bladigt utförande, fönster 1086 SX vid standardiserat mått 1430 x 1280 mm och Fasad 4150 SX vid mått 5,0 x 5,0 m. I våra fönstersystem ingår även fönsterdörrar. Inbrottskyddande konstruktioner har glas, lås och beslagning för respektive klass. Det är viktigt att tidigt bestämma vilken prestanda du behöver. Lufttäthet klass EN Inbrottsskydd klass EN 1627 Energi, U-värde i W/m 2 K Regntäthet klass EN ,6 1,5 1,4 1,3 1,2 1,1 1,0 0,9 0,8 sämre bättre Svenska sommarsäsongen Med Season Classic Med Season Isolated Varar några korta sommarmånader Kan du förlänga den Svenska Om du väljer Season Isolated med växlande sol och värme sommarsäsongen med ett par kan du använda ditt uterum i Eller regn och kyla månader princip året om

17 HANDTAG 17 Season Classic Ytbehandling: Aluminium eller vit Handtag, Handtag, Handtag, Låsspärr med Låsspärr med knopp 2064, , , 2085 tryckcylinder 2072 Natur/Vit Natur/Vit Natur/Vit Skjutdörr Ytbehandling: Svart eller vit Handtag, insida SV2078 Handtag, insida SV Lyftskjutdörr Ytbehandling: Aluminium eller vit Handtag, Handtag, Handtag, Handtag, Handtag Handtag, insida in- och utsida in- och utsida utsida insida utsida SV2082 SV2081 SV2083 SV2084 SV2080 SV2085 Lyfthandtag, insida Lyfthandtag, insida Lyfthandtag för cylinder, Lyfthandtag för cylinder Lyfthandtag för cylinder, insida Art. Nr ZB 0024 Art. Nr ZB 0024 insida Art. Nr ZB 0025 Art Nr ZB 0025 insida Art. Nr ZB 0025 Griphandtag, utsida Griphandtag, utsida Art. nr ZB 0028 Art. Nr ZB Vikdörr Ytbehandling: Aluminium, förkromad resp. lackerad Val av glas beroende på komfort och energikrav finns flera alternativ, de profiler som rymmer 3-glas isolerrutor ger förstås mest frihet i glaslösningen. Det finns flera olika glas för funktioner som t.ex. personsäkerhet, inbrottsskydd, brandskydd, ljudreduktion, smutsavvisning, solskydd och energibesparing. Det går även att screentrycka på glas i olika mönster eller använda färgat glas Handtag gångdörr, enbart insida. Låsbar Art. Nr hö Art. Nr vä Handtag gångdörr, insida/utsida, kan kompletteras med separat låscylinder Fix 83H hö Fix 83V vä Handtag gångdörr, insida/utsida, kan kompletteras med separat låscylinder hö vä Handtag kantregel, insida, låsbart Lackerat vit, svart eller grått Viktigt att tänka på Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav Fönsterdörr Ytbehandling: Aluminium respektive förkromad 1074 Skjutdörr Ytbehandling: Aluminium eller vit Handtag insida låsbar Handtag insida Handtag insida Handtag utsida Låscylinderskylt Art. Nr hö med separata låscylinder Art. Nr vä/hö Art. Nr vä Art. Nr Art. Nr vä Fix 83H hö Art. Nr hö Lås utsida och insida Fix 83V vä

18 18 KOMBINERA MÖJLIGHETER Hitta din optimala lösning Season Classic Season Lyftskjutdörr 2160 Isolated Season Skjutdörr 2115 Isolated Season Vikdörr 1086 Isolated Kantregel och handtag med integrerad låsning i ett handtag Separat gångdörr kan ha flerpunktslåsning Fönsterdörr 1074 Dörr 2086 SX Extreme Skjutdörr 1074 Fönster 1086 SX Utanpåliggande spröjs finns som tillval

19 19 ÅTERFÖRSÄLJARE I HELA SVERIGE Några återförsäljare i Norge och Finland Du väljer dina Season-produkter hos våra utvalda återförsäljare. De hjälper dig i ditt projekt. De har lång erfarenhet av att bygga med glas och aluminium & tar fullt ansvar för komplett montage hos dig. Du hittar din lokala återförsäljare på Ansvar för hela funktionen Din återförsäljare har tillsammans med alab kontroll över samtliga led och svarar för att den produkt du beställer uppfyller sin funktion på ett riktigt sätt. Genomtänkta lösningar Vår långa erfarenhet av arbete med aluminium och glas gör att vi kan ge dig svar och smarta råd. Tillsammans gör vi klart vilka förväntningar du har på produkten och reder ut vilka krav som ställs. Komplett åtagande När du anlitar någon av våra återförsäljare har du en och samma kontakt hela vägen. Där tar man ansvar för och garanterar en funktionsriktig produkt. Det är viktigt att åtagandet blir till nytta och glädje för er - det ger oss ytterligare en god referens. Helheten ger trygghet Vi som återförsäljare kan garantera produkternas funktion och inbrottsskydd eftersom vi ansvarar för både försäljning av produkten och slutlig montage i byggnaden. På alla våra Seasonprodukter lämnas sedvanlig garanti.. Fördel Aluminium Aluminium i byggnader är ett hållbart val Våra produkter har lång livslängd och används ofta i utsatta miljöer och på platser med tuffa väderförhållanden. Hög kvalité, starka och stabila konstruktioner med minimalt underhållsbehov ger dig ett bekvämt och enkelt boende som håller i generationer. Transparens och komfort Det viktiga dagsljuset kommer in i ditt hem med generösa partier och dörrar i glas och aluminium. Produkter med kvalitetskänsla och hög prestanda ger dig behaglig komfort. Utvecklat för Nordens klimat Våra produkter är utvecklade för att klara Nordens hårda klimat och uppfyller höga krav på energihushållning och komfort. Dörrar, fönster och glaspartier är utvecklade i nära samarbete med Sapa Building Systems, vilket säkrar kvalitet, funktion, pålitlighet och design. Hög kvalité med precision gör produkterna tillförlitliga och lätta att använda. Aluminium är starkt och lätt varför profilerna kan göras smäckrare än motsvarande träkonstruktion. Aluminium är korrosionshärdigt, starkt och har lång livslängd och dess naturliga egenskaper ger minimalt underhållsbehov. Därför används våra produkter ofta i utsatta miljöer och på platser med tuffa väderförhållanden. Ett av Nordens bredaste ytbehandlingsprogram ger dig många valmöjligheter. Varför aluminium? Aluminiumprodukter har lång livslängd vilket reducerar miljöbelastningen. 75 % av allt aluminium som någonsin producerats sedan 1880-talet är fortfarande i bruk. Aluminium är det tredje vanligaste grundämnet i jordskorpan. Aluminiumanvändning bidrar till hållbara byggnader tack vare konstruktioner med hög energiprestanda, säkerhet och komfort. I princip kan aluminium återvinnas och bli till nya produkter i ett oändligt kretslopp utan kvalitetsförsämringar. Dessutom förloras endast några få procent vid omsmältning. Cirka 50% av Alabs totala aluminiumproduktion baseras på återvunnet aluminium.

20 Auktoriserad tillverkare Återförsäljare Alab Aluminiumsystem AB Centralgatan Trehörningsjö
