1 THERMOPANEL ThermoCon Konvektorer ThermoCon KOMPAKTA VÄRMEPAKET

2 Stora glaspartier och öppna planlösningar. Det är 2000-talets boende, både i exklusiva villor och vanliga lägenheter. Här är det låga och eleganta ThermoCon konvektorer med sin höga värmeavgivning som blir den självklara lösningen för att skapa skön rumsvärme. Värme i litet format Uppvärmning behöver inte vara komplicerat - ofta är de enkla lösningarna också de bästa. ThermoCon är en konvektor, uppbyggd kring en kopparslinga med profilerade aluminiumlameller. Den vattenburna värmen som cirkulerar i kopparslingan, överförs till aluminiumlameller i vars kanaler det skapas en varm självdragande luftström. Inga rörliga delar - bara så enkelt och väldigt effektivt! VÄLJ VATTENBUREN VÄRME Framtidens energiproblem har ingen given lösning. Valet av energiform kommer bl.a att styras av politiska beslut och närhet till naturresurser. Med ett vattenburet värmesystem är du väl förberedd för olika framtida energilösningar. Oavsett med vilken energiteknik värmen produceras, kan den alltid ledas ut och fördelas effektivt i huset. EFFEKTIVA KOMPAKTA VÄRMARE 2000-talets arkitektur med öppna planlösningar och stora fönsterpartier ställer lite speciella krav på uppvärmning. Med allt färre väggytor att montera radiatorer på och stora glaspartier som kräver värme för att förhindra kallras, så är ThermoCon den optimala lösningen. Liten, effektiv och med elegant design klarar den stora värmebehov. FLEXIBELT SYSTEM ThermoCon finns i två effektgrupper, tre höjder, åtta längder och i standardeller compactutförande. Levereras normalt komplett med ventilarrangemang, men finns även som enkel konvektor med röranslutning. Sortimentet är omfattande med stor möjlighet till flexibla lösningar. Du kan t.o.m bestämma färgen själv! 2

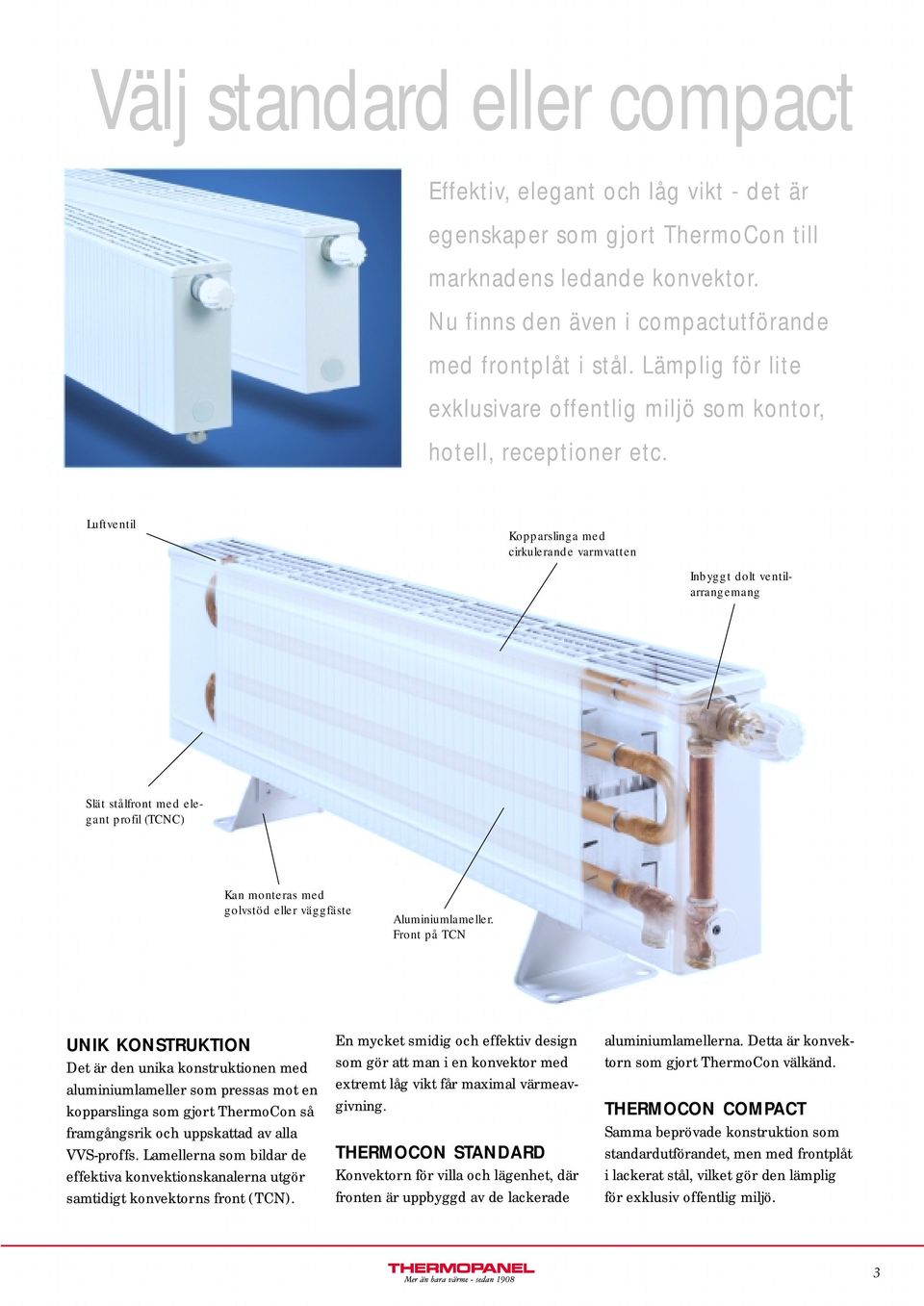

3 Välj standard eller compact Effektiv, elegant och låg vikt - det är egenskaper som gjort ThermoCon till marknadens ledande konvektor. Nu finns den även i compactutförande med frontplåt i stål. Lämplig för lite exklusivare offentlig miljö som kontor, hotell, receptioner etc. Luftventil Kopparslinga med cirkulerande varmvatten Inbyggt dolt ventilarrangemang Slät stålfront med elegant profil (TCNC) Kan monteras med golvstöd eller väggfäste Aluminiumlameller. Front på TCN UNIK KONSTRUKTION Det är den unika konstruktionen med aluminiumlameller som pressas mot en kopparslinga som gjort ThermoCon så framgångsrik och uppskattad av alla VVS-proffs. Lamellerna som bildar de effektiva konvektionskanalerna utgör samtidigt konvektorns front (TCN). En mycket smidig och effektiv design som gör att man i en konvektor med extremt låg vikt får maximal värmeavgivning. THERMOCON STANDARD Konvektorn för villa och lägenhet, där fronten är uppbyggd av de lackerade aluminiumlamellerna. Detta är konvektorn som gjort ThermoCon välkänd. THERMOCON COMPACT Samma beprövade konstruktion som standardutförandet, men med frontplåt i lackerat stål, vilket gör den lämplig för exklusiv offentlig miljö. 3

4 4

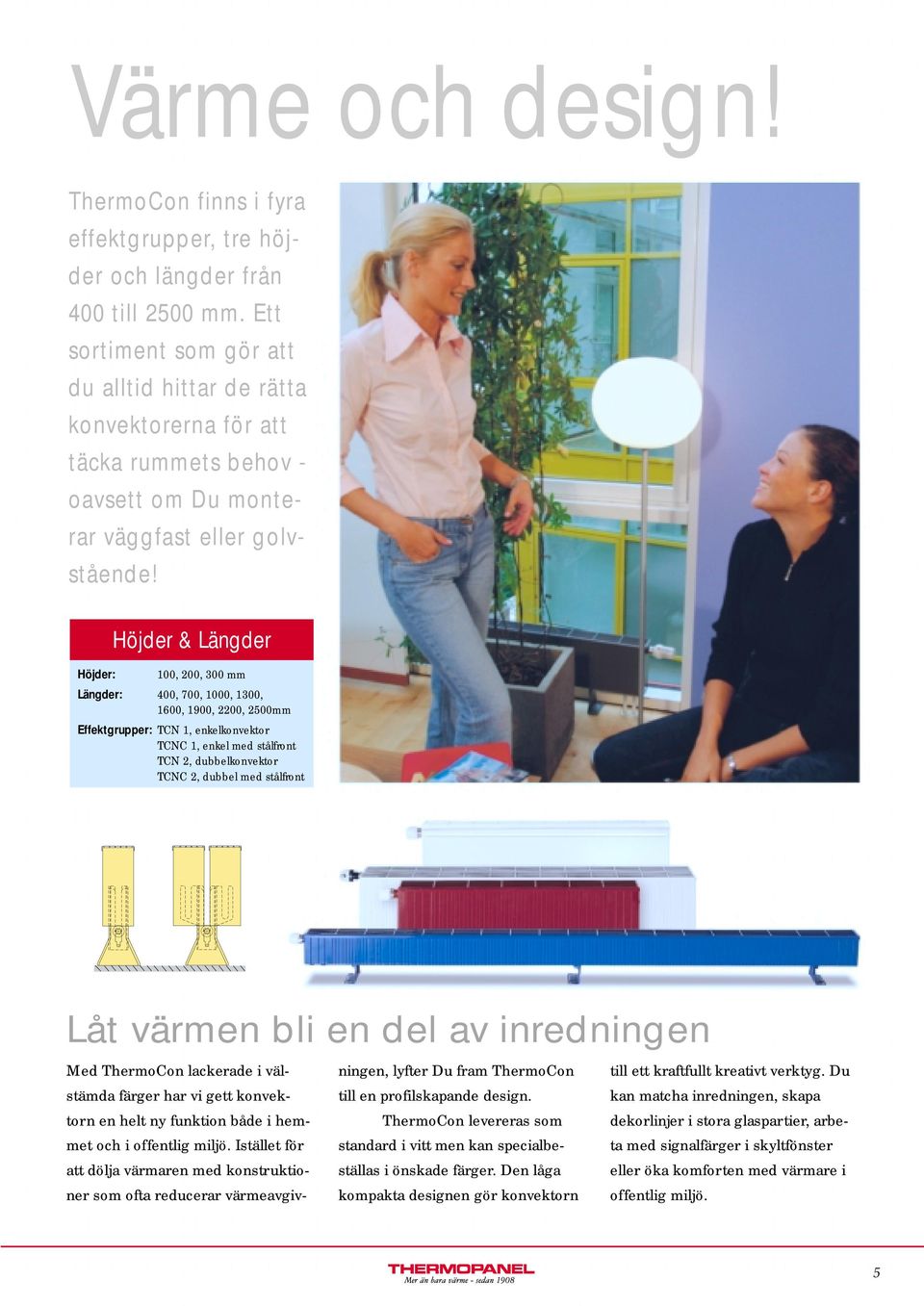

5 Värme och design! ThermoCon finns i fyra effektgrupper, tre höjder och längder från 400 till 2500 mm. Ett sortiment som gör att du alltid hittar de rätta konvektorerna för att täcka rummets behov - oavsett om Du monterar väggfast eller golvstående! Höjder: Höjder & Längder 100, 200, 300 mm Längder: 400, 700, 1000, 1300, 1600, 1900, 2200, 2500mm Effektgrupper: TCN 1, enkelkonvektor TCNC 1, enkel med stålfront TCN 2, dubbelkonvektor TCNC 2, dubbel med stålfront Låt värmen bli en del av inredningen Med ThermoCon lackerade i välstämda färger har vi gett konvektorn en helt ny funktion både i hemmet och i offentlig miljö. Istället för att dölja värmaren med konstruktioner som ofta reducerar värmeavgivningen, lyfter Du fram ThermoCon till en profilskapande design. ThermoCon levereras som standard i vitt men kan specialbeställas i önskade färger. Den låga kompakta designen gör konvektorn till ett kraftfullt kreativt verktyg. Du kan matcha inredningen, skapa dekorlinjer i stora glaspartier, arbeta med signalfärger i skyltfönster eller öka komforten med värmare i offentlig miljö. 5

6 Anslutning ThermoCon levereras färdiga för installation med allt från utluftningsventiler till dolt ventilarrangemang på plats. Rörläggaren monterar bara väggkonsoler eller golvstöd och ansluter rören. Botten- eller sidoanslutning ThermoCon levereras komplett med inbyggt förinställbart ventilarrangemang som är justerbart för ett- respektive tvårörssystem. Alla ingående komponenter är av avzinkningshärdigt material. Naturligtvis kan Du välja mellan botten- eller sidoanslutning. Seriekoppla I långa, låga fönsterpartier kan Du seriekoppla enkelkonvektorn i mm höjd. Första konvektorn i serien har inbyggt ventilarrangemang medan sista konvektorn har utluftningsventil (se teknikblad). Använd i golvgrop ThermoCon finns även i utförande utan inbyggt ventilarrangemang. TCU används bl.a vid dold installation i golvgrop framför öppningsbara fönsterpartier. 6

7 Värmereglering är hemligheten bakom ekonomisk uppvärmning. Thermopanel har reglerutrustning för bästa prestanda. God energiekonomi En stor del av energikostnaderna går till att elda för kråkorna. Även i välisolerade hus med moderna och bra värmesystem kan man ofta spara mycket pengar med en bra balanserad värmereglering. Rätt temperatur vid rätt tillfälle i rätt rum - det är god energiekonomi. Thermopanels sortiment av reglerutrustning omfattar endast produkter som specialutvecklats eller testats för bästa prestanda i kombination med Thermopanels värmare. Rådgör med din VVS-installatör om vilken reglerutrustning som ger bäst värmekalkyl i ditt hus. 7

8 Anslutningar Bottenanslutning "B" Ett- och tvårörsutförande Sidoanslutning "S" (ej höjd 100 mm) Ett- och tvårörsutförande. 13 Fristående montage (X) Väggmontage (W) TCN 1 TCNC 1 TCN 2 TCNC 2 TCN 1 TCNC 1 TCN 2 TCNC Hålbild ±10 Ø x 40 För konvektorlängd mm levereras två och för 1900 mm och längre levereras tre konsoler.. Thermopanels produkter Radiatorer Konvektorer Badrumsradiatorer Tilluftsprodukter Thermopanel är marknadsledande tillverkare av radiatorer och tillbehör för vattenburen värme. Med kunskap och erfarenhet allt sedan första radiatorn producerades redan 1908, marknadsför Thermopanel kompletta system för uppvärmning, reglering och tilluft. Eleganta och effektiva produkter som tillsammans skapar en optimal värmekomfort. Thermopanels verksamhet är kvalitetssäkrad enligt SS-EN ISO Rettig Heating AB Garnisonsgatan 25C Box , Helsingborg Tel: Fax: Regionkontor Göteborg: Linköping: Stockholm: Småland: Sundsvall:
