1 S K I O L D d a t a m i x allt f ör grisstallet S K I O L D G ö R H E L A S K I L L N A D E N!

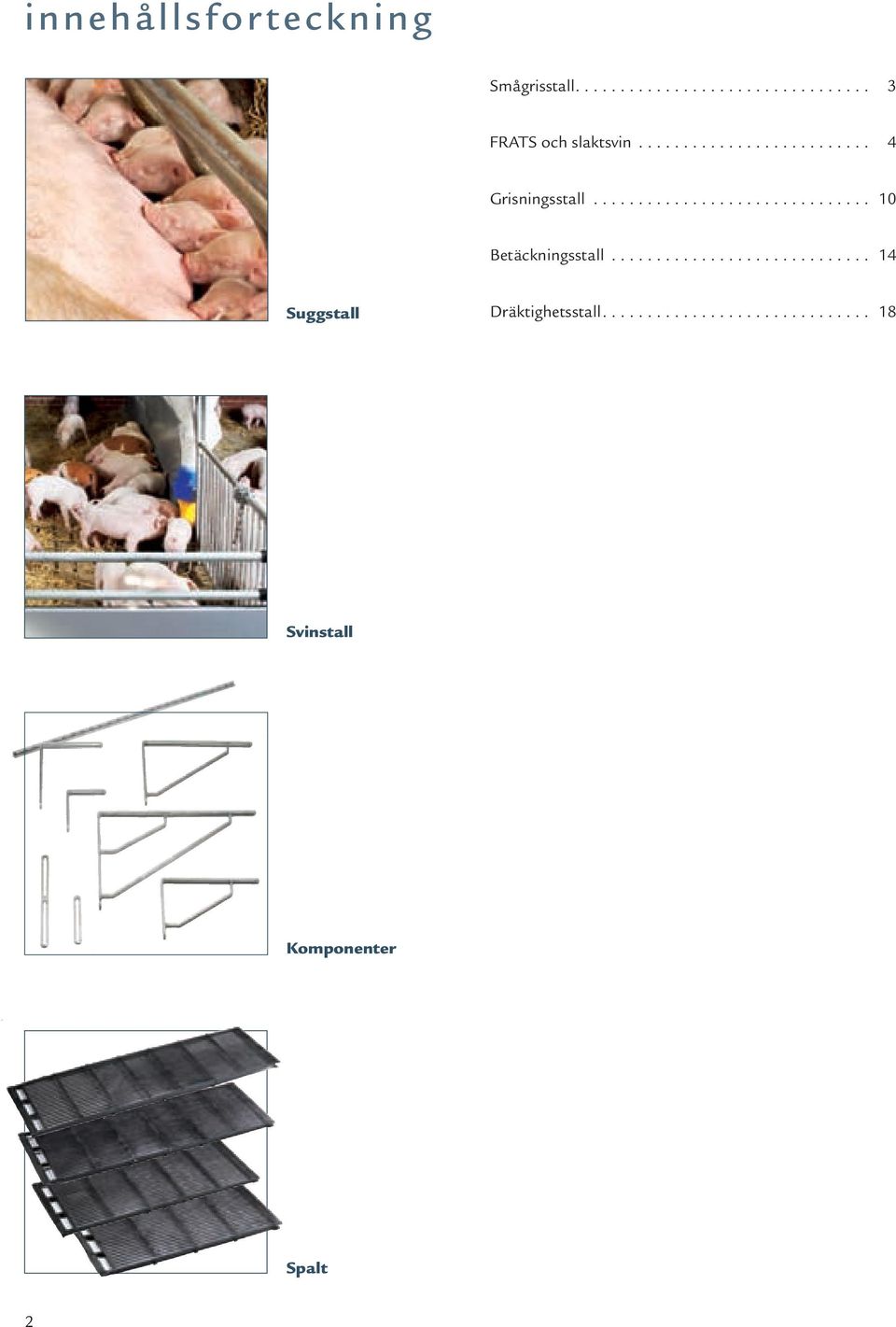

2 innehållsforteckning Smågrisstall FRATS och slaktsvin Grisningsstall Betäckningsstall Suggstall Dräktighetsstall Svinstall Komponenter Spalt

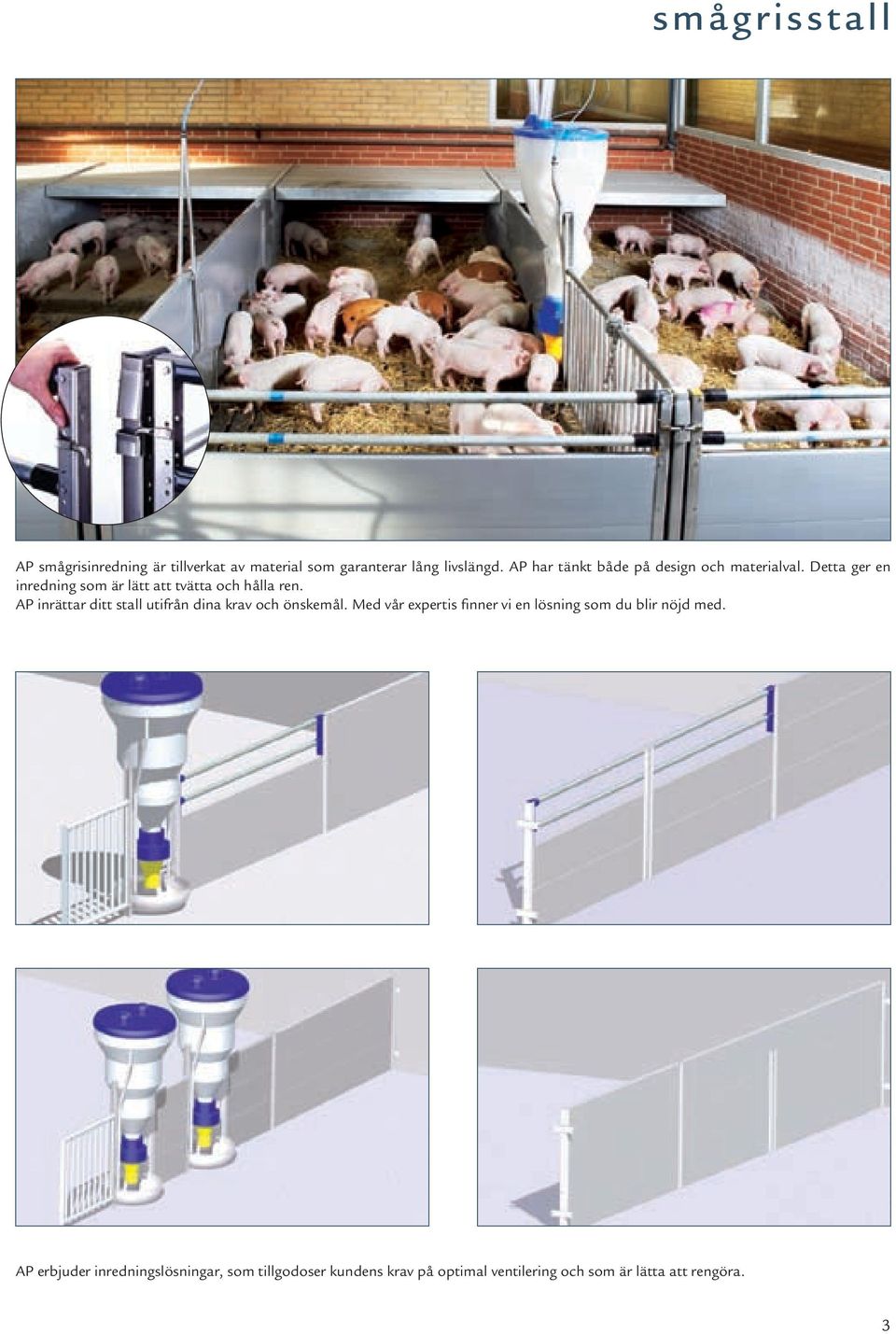

3 smågrisstall AP smågrisinredning är tillverkat av material som garanterar lång livslängd. AP har tänkt både på design och materialval. Detta ger en inredning som är lätt att tvätta och hålla ren. AP inrättar ditt stall utifrån dina krav och önskemål. Med vår expertis finner vi en lösning som du blir nöjd med. AP erbjuder inredningslösningar, som tillgodoser kundens krav på optimal ventilering och som är lätta att rengöra. 3

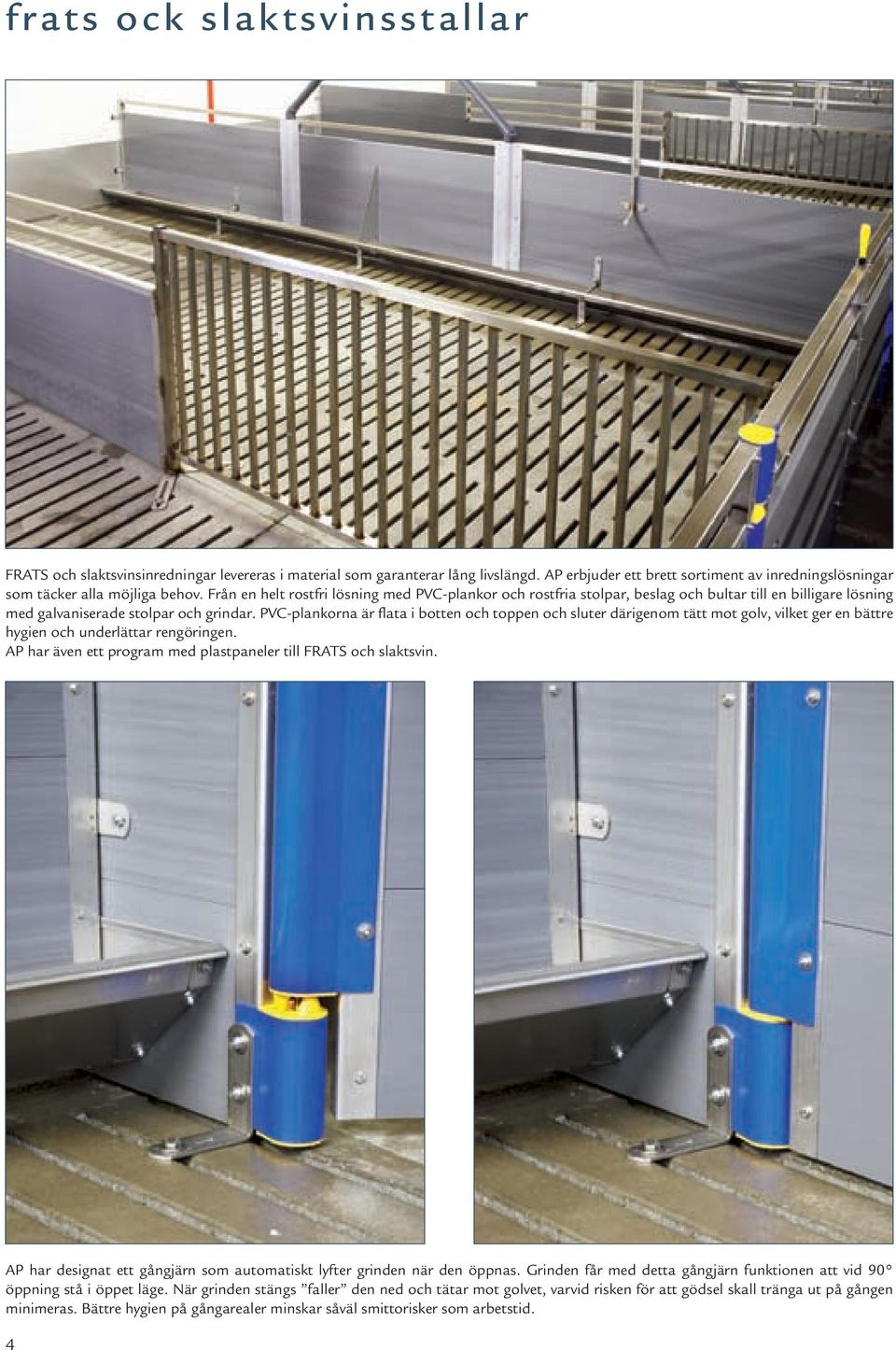

4 frats ock slaktsvinsstallar FRATS och slaktsvinsinredningar levereras i material som garanterar lång livslängd. AP erbjuder ett brett sortiment av inredningslösningar som täcker alla möjliga behov. Från en helt rostfri lösning med PVC-plankor och rostfria stolpar, beslag och bultar till en billigare lösning med galvaniserade stolpar och grindar. PVC-plankorna är flata i botten och toppen och sluter därigenom tätt mot golv, vilket ger en bättre hygien och underlättar rengöringen. AP har även ett program med plastpaneler till FRATS och slaktsvin. AP har designat ett gångjärn som automatiskt lyfter grinden när den öppnas. Grinden får med detta gångjärn funktionen att vid 90 öppning stå i öppet läge. När grinden stängs faller den ned och tätar mot golvet, varvid risken för att gödsel skall tränga ut på gången minimeras. Bättre hygien på gångarealer minskar såväl smittorisker som arbetstid. 4

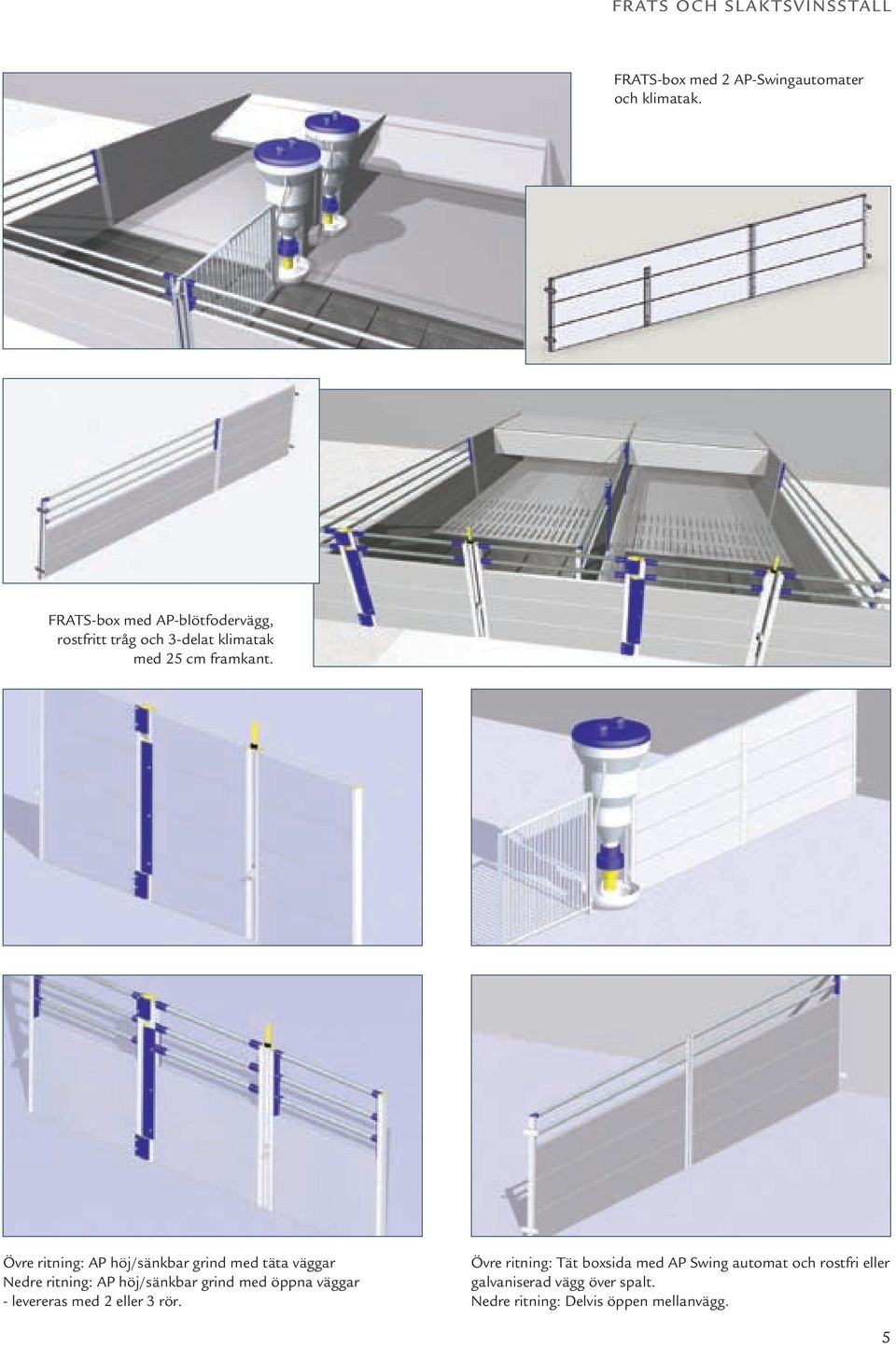

5 FRATS OCH SLAK TSVINSSTALL FRATS-box med 2 AP-Swingautomater och klimatak. FRATS-box med AP-blötfodervägg, rostfritt tråg och 3-delat klimatak med 25 cm framkant. Övre ritning: AP höj/sänkbar grind med täta väggar Nedre ritning: AP höj/sänkbar grind med öppna väggar - levereras med 2 eller 3 rör. Övre ritning: Tät boxsida med AP Swing automat och rostfri eller galvaniserad vägg över spalt. Nedre ritning: Delvis öppen mellanvägg.

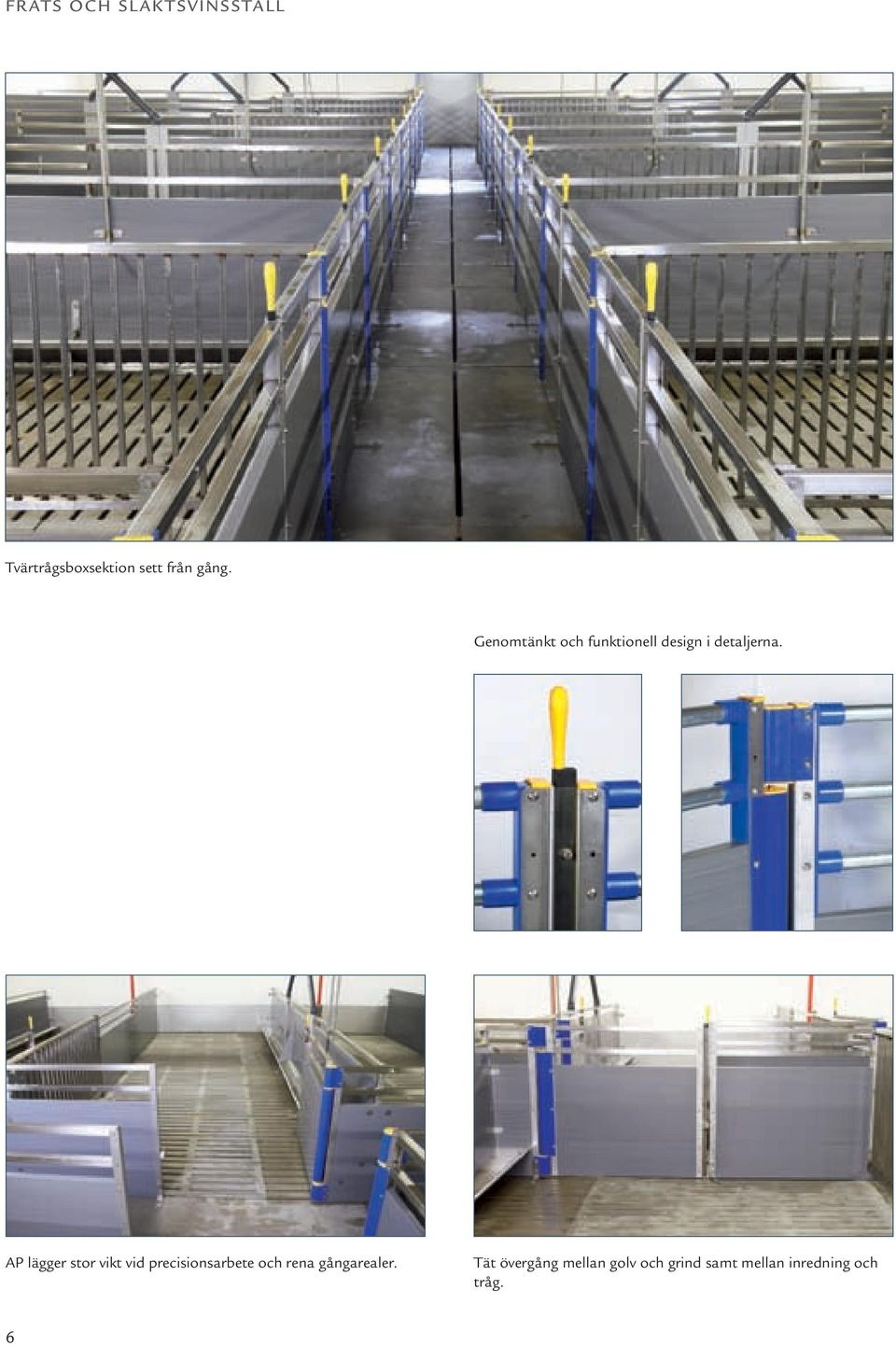

6 FRATS OCH SLAK TSVINSSTALL Tvärtrågsboxsektion sett från gång. Genomtänkt och funktionell design i detaljerna. AP lägger stor vikt vid precisionsarbete och rena gångarealer. Tät övergång mellan golv och grind samt mellan inredning och tråg.

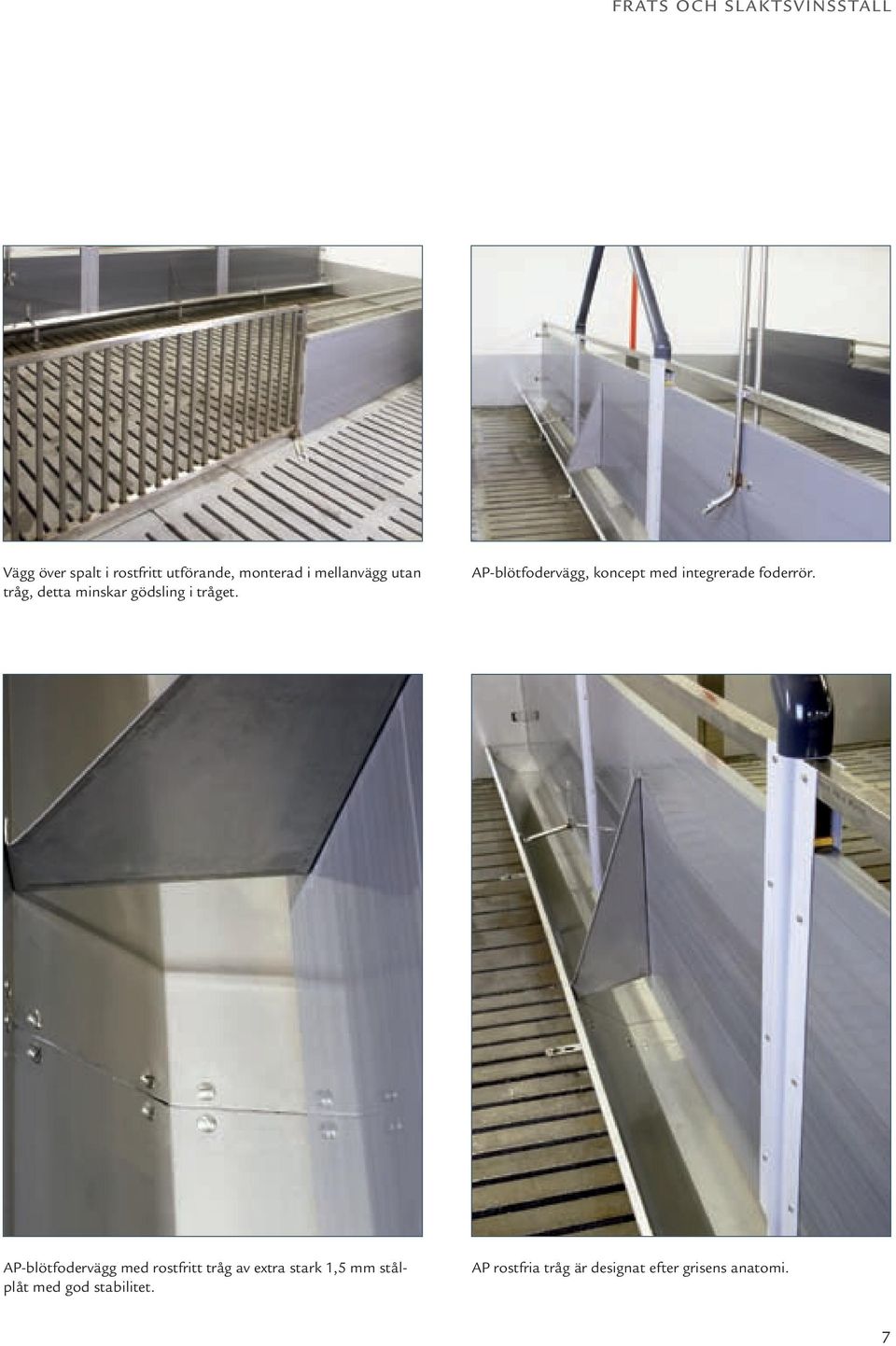

7 FRATS OCH SLAK TSVINSSTALL Vägg över spalt i rostfritt utförande, monterad i mellanvägg utan tråg, detta minskar gödsling i tråget. AP-blötfodervägg, koncept med integrerade foderrör. AP-blötfodervägg med rostfritt tråg av extra stark 1,5 mm stålplåt med god stabilitet. AP rostfria tråg är designat efter grisens anatomi.

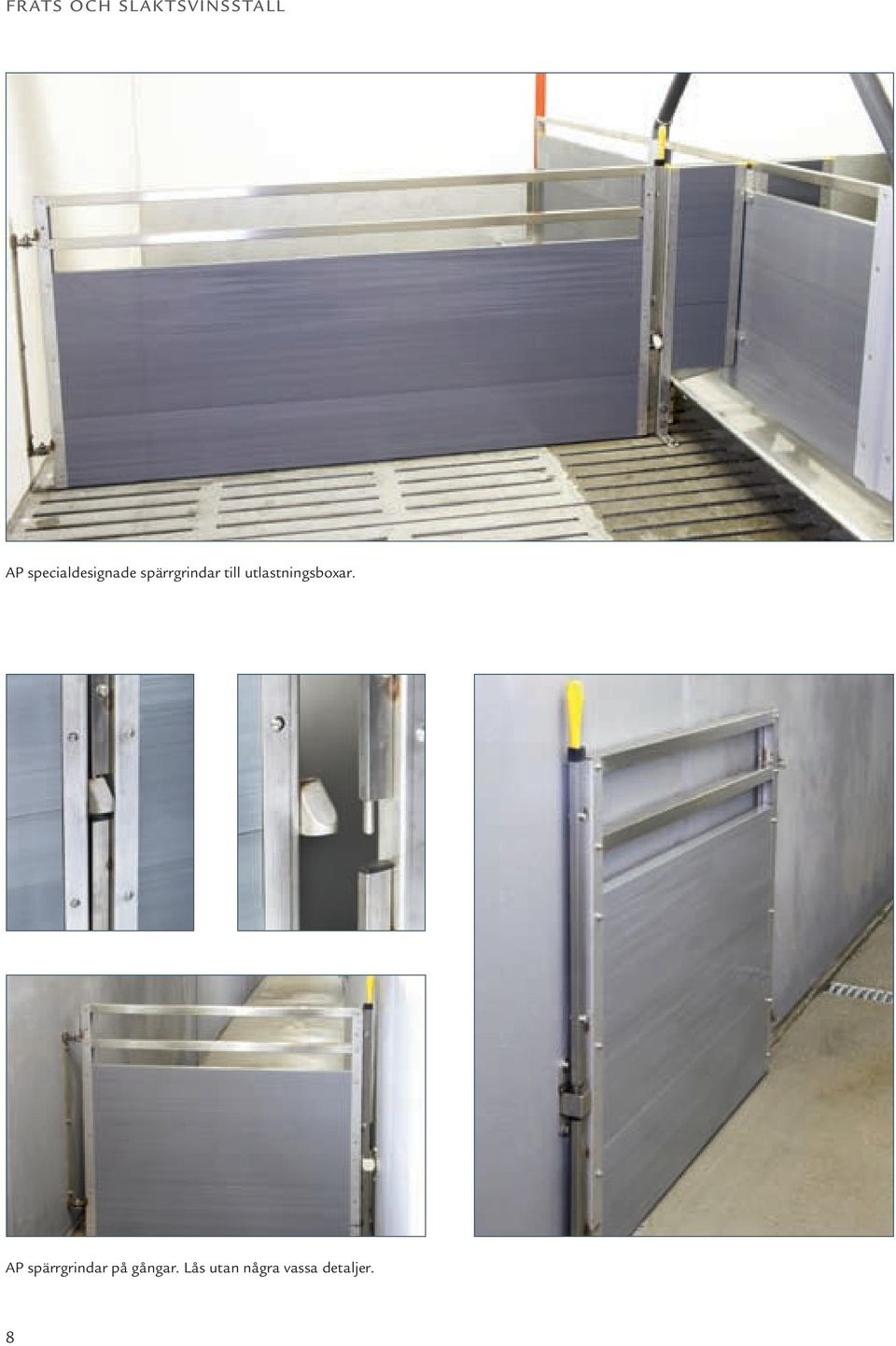

8 FRATS OCH SLAK TSVINSSTALL AP specialdesignade spärrgrindar till utlastningsboxar. AP spärrgrindar på gångar. Lås utan några vassa detaljer. 8

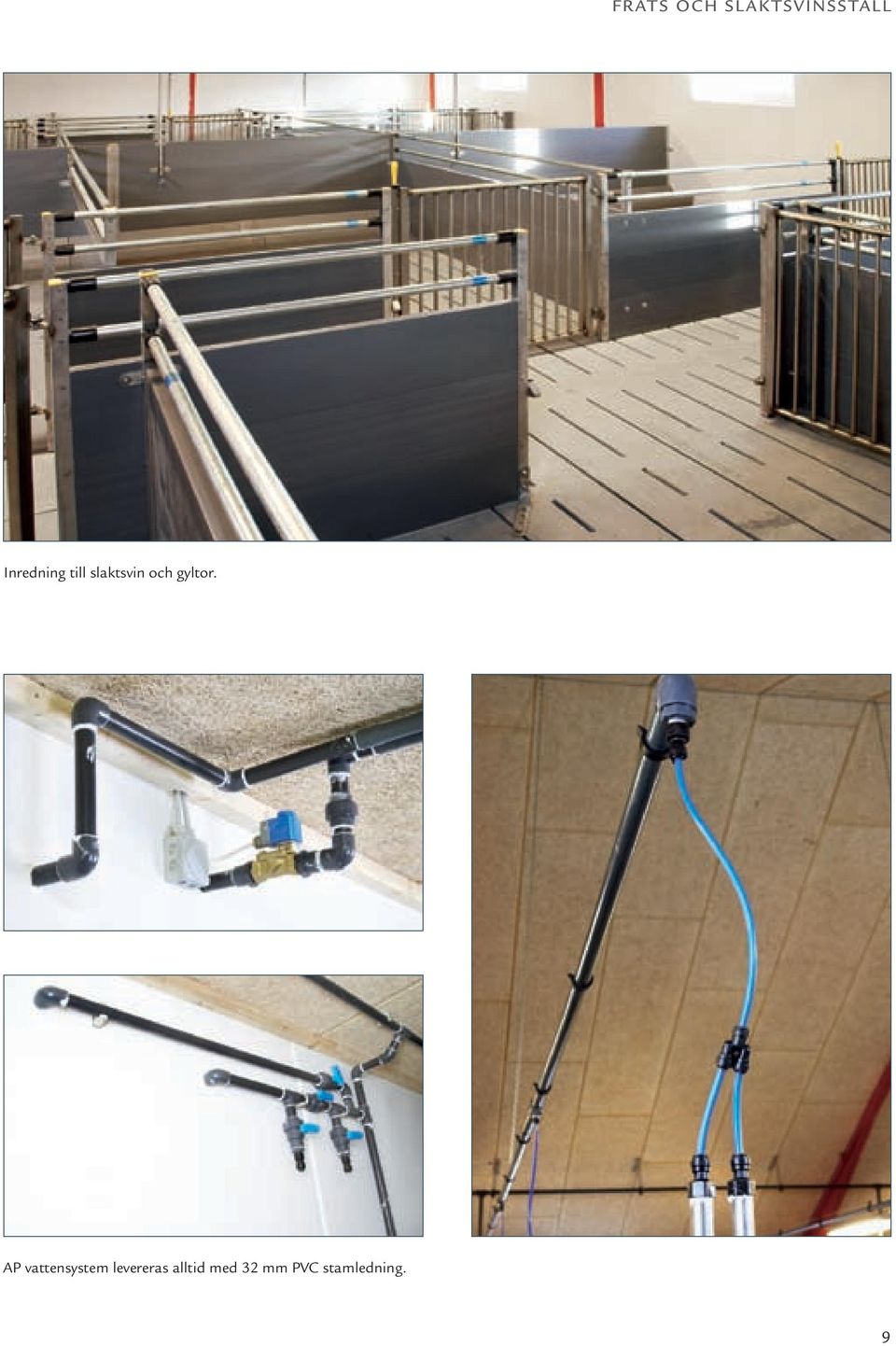

9 FRATS OCH SLAK TSVINSSTALL Inredning till slaktsvin och gyltor. AP vattensystem levereras alltid med 32 mm PVC stamledning. 9

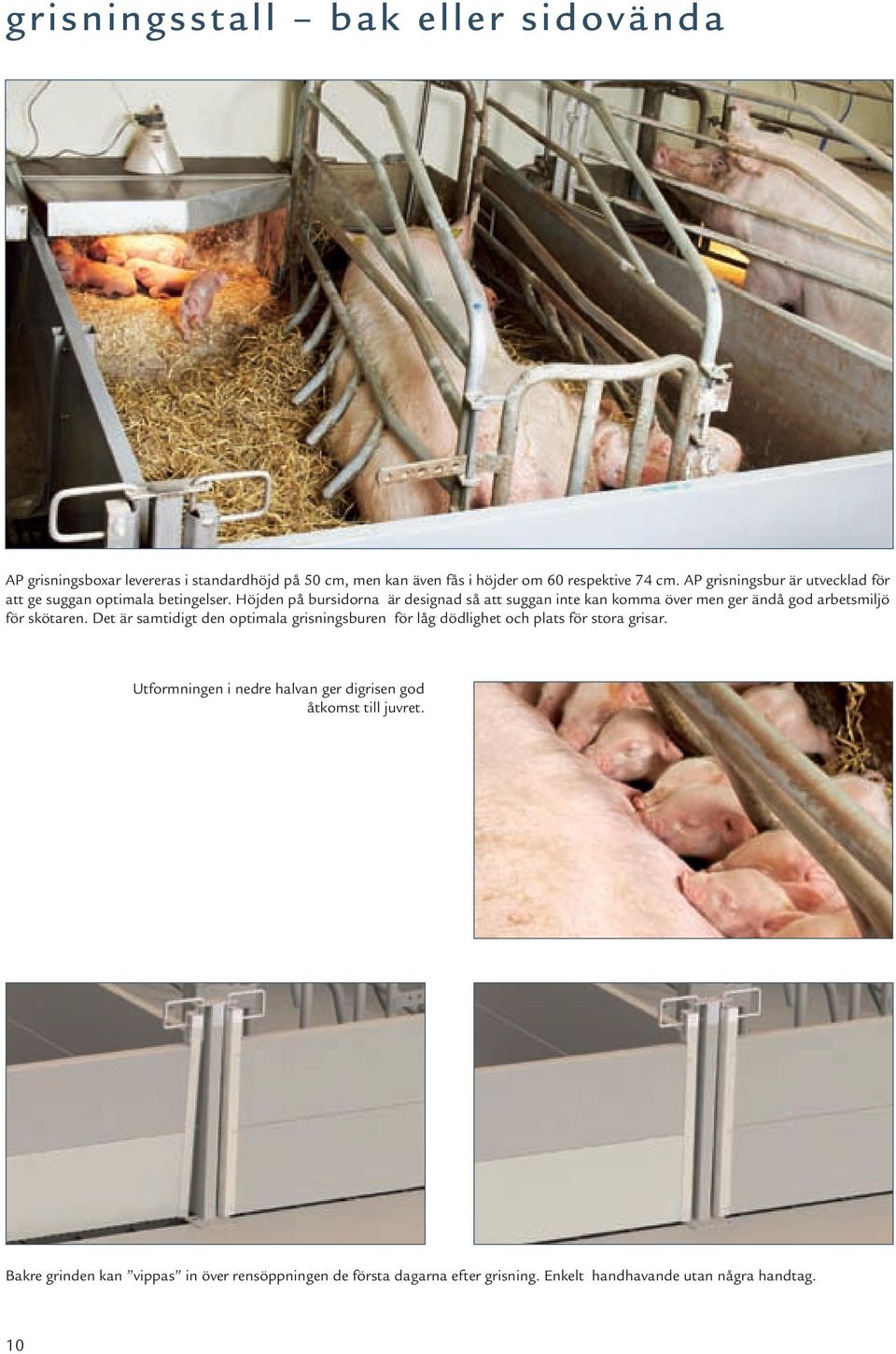

10 grisningsstall bak eller sidovända AP grisningsboxar levereras i standardhöjd på 50 cm, men kan även fås i höjder om 60 respektive 74 cm. AP grisningsbur är utvecklad för att ge suggan optimala betingelser. Höjden på bursidorna är designad så att suggan inte kan komma över men ger ändå god arbetsmiljö för skötaren. Det är samtidigt den optimala grisningsburen för låg dödlighet och plats för stora grisar. Utformningen i nedre halvan ger digrisen god åtkomst till juvret. Bakre grinden kan vippas in över rensöppningen de första dagarna efter grisning. Enkelt handhavande utan några handtag. 10

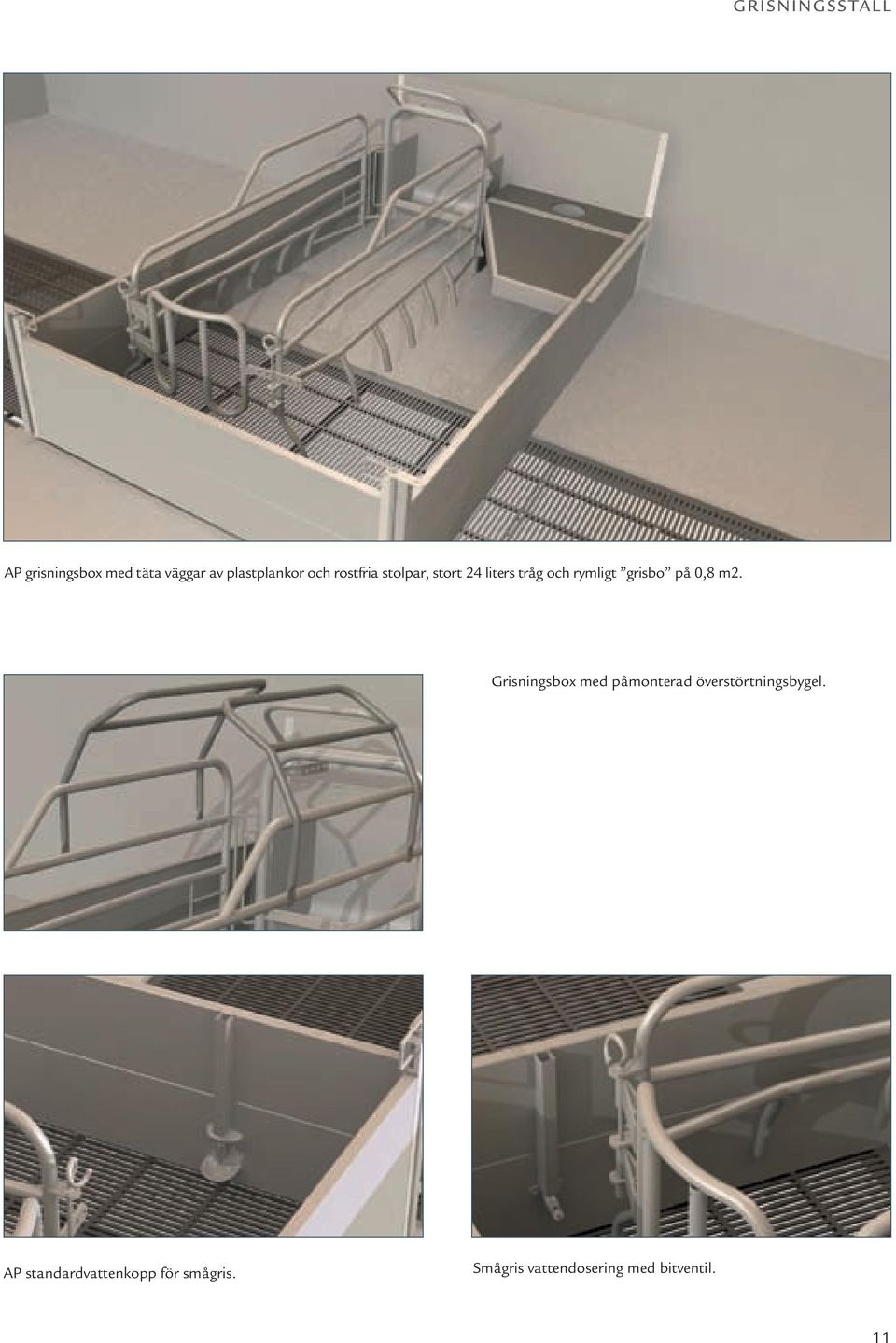

11 GRISNINGSSTALL AP grisningsbox med täta väggar av plastplankor och rostfria stolpar, stort 24 liters tråg och rymligt grisbo på 0,8 m2. Grisningsbox med påmonterad överstörtningsbygel. AP standardvattenkopp för smågris. Smågris vattendosering med bitventil. 11

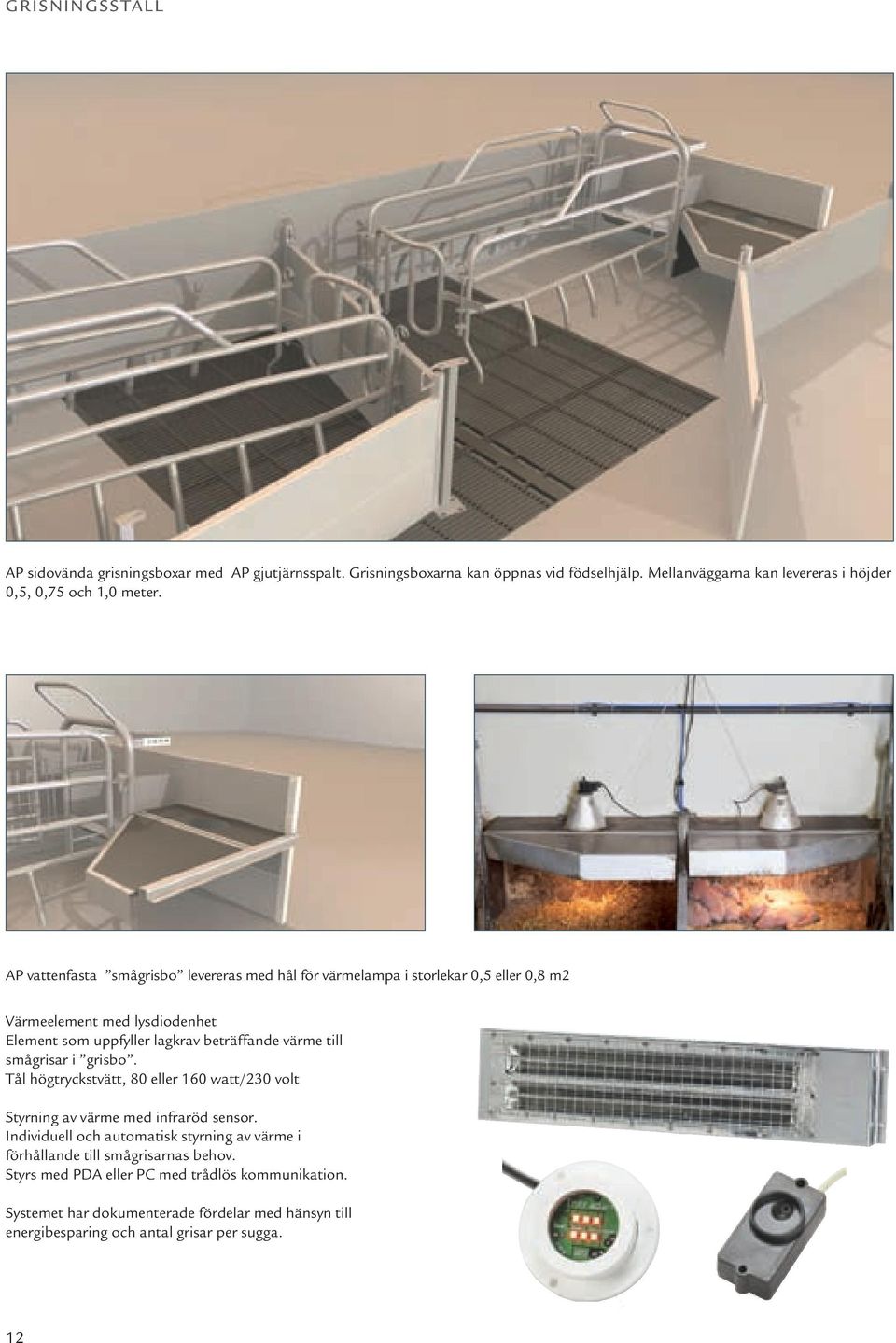

12 GRISNINGSSTALL AP sidovända grisningsboxar med AP gjutjärnsspalt. Grisningsboxarna kan öppnas vid födselhjälp. Mellanväggarna kan levereras i höjder 0,5, 0,75 och 1,0 meter. AP vattenfasta smågrisbo levereras med hål för värmelampa i storlekar 0,5 eller 0,8 m2 Värmeelement med lysdiodenhet Element som uppfyller lagkrav beträffande värme till smågrisar i grisbo. Tål högtryckstvätt, 80 eller 160 watt/230 volt Styrning av värme med infraröd sensor. Individuell och automatisk styrning av värme i förhållande till smågrisarnas behov. Styrs med PDA eller PC med trådlös kommunikation. Systemet har dokumenterade fördelar med hänsyn till energibesparing och antal grisar per sugga. 12

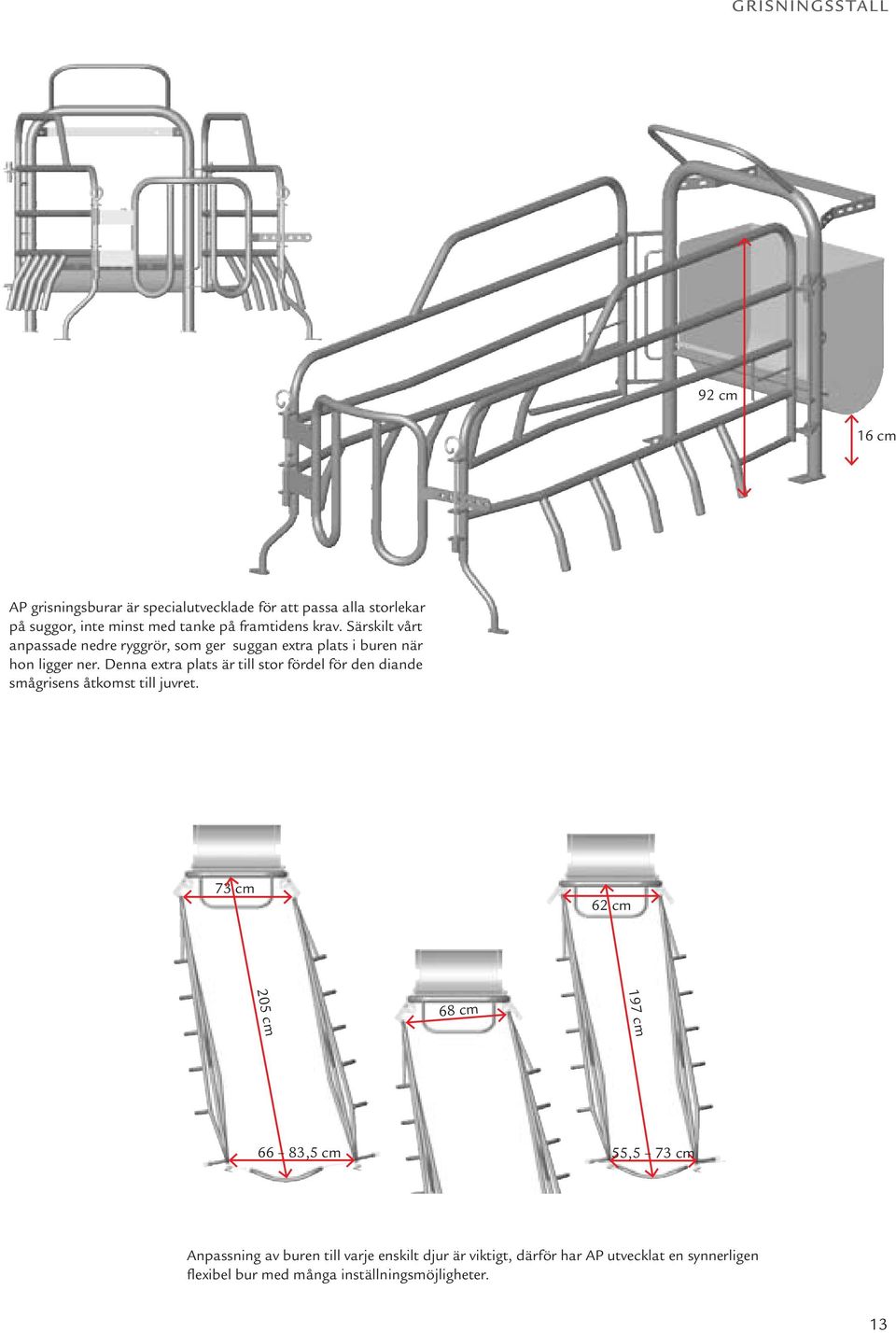

13 GRISNINGSSTALL 92 cm 16 cm AP grisningsburar är specialutvecklade för att passa alla storlekar på suggor, inte minst med tanke på framtidens krav. Särskilt vårt anpassade nedre ryggrör, som ger suggan extra plats i buren när hon ligger ner. Denna extra plats är till stor fördel för den diande smågrisens åtkomst till juvret. 73 cm 62 cm 205 cm 197 cm 68 cm 66 83,5 cm 55,5 73 cm Anpassning av buren till varje enskilt djur är viktigt, därför har AP utvecklat en synnerligen flexibel bur med många inställningsmöjligheter. 13

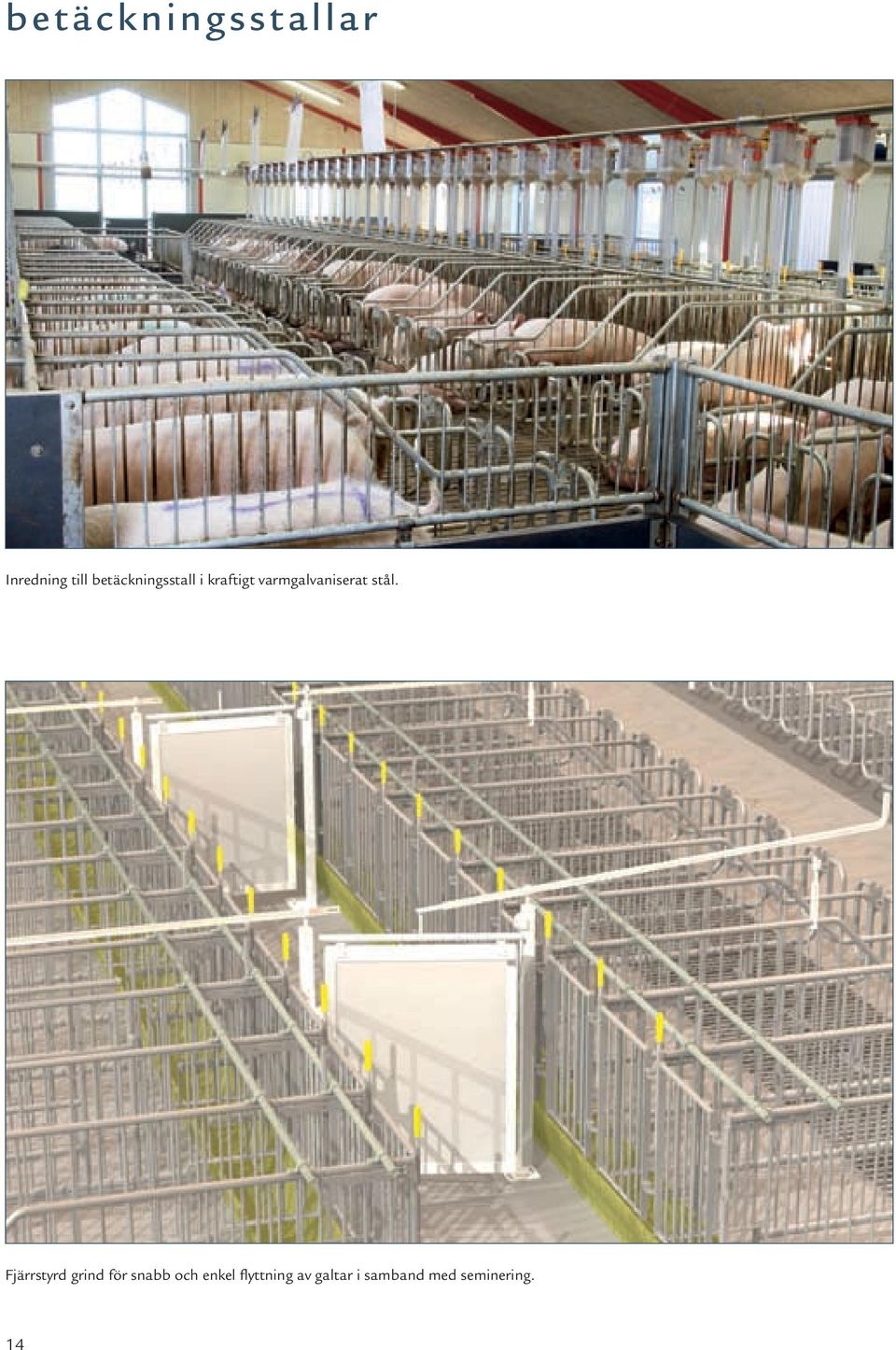

14 betäckningsstallar Inredning till betäckningsstall i kraftigt varmgalvaniserat stål. Fjärrstyrd grind för snabb och enkel flyttning av galtar i samband med seminering. 14

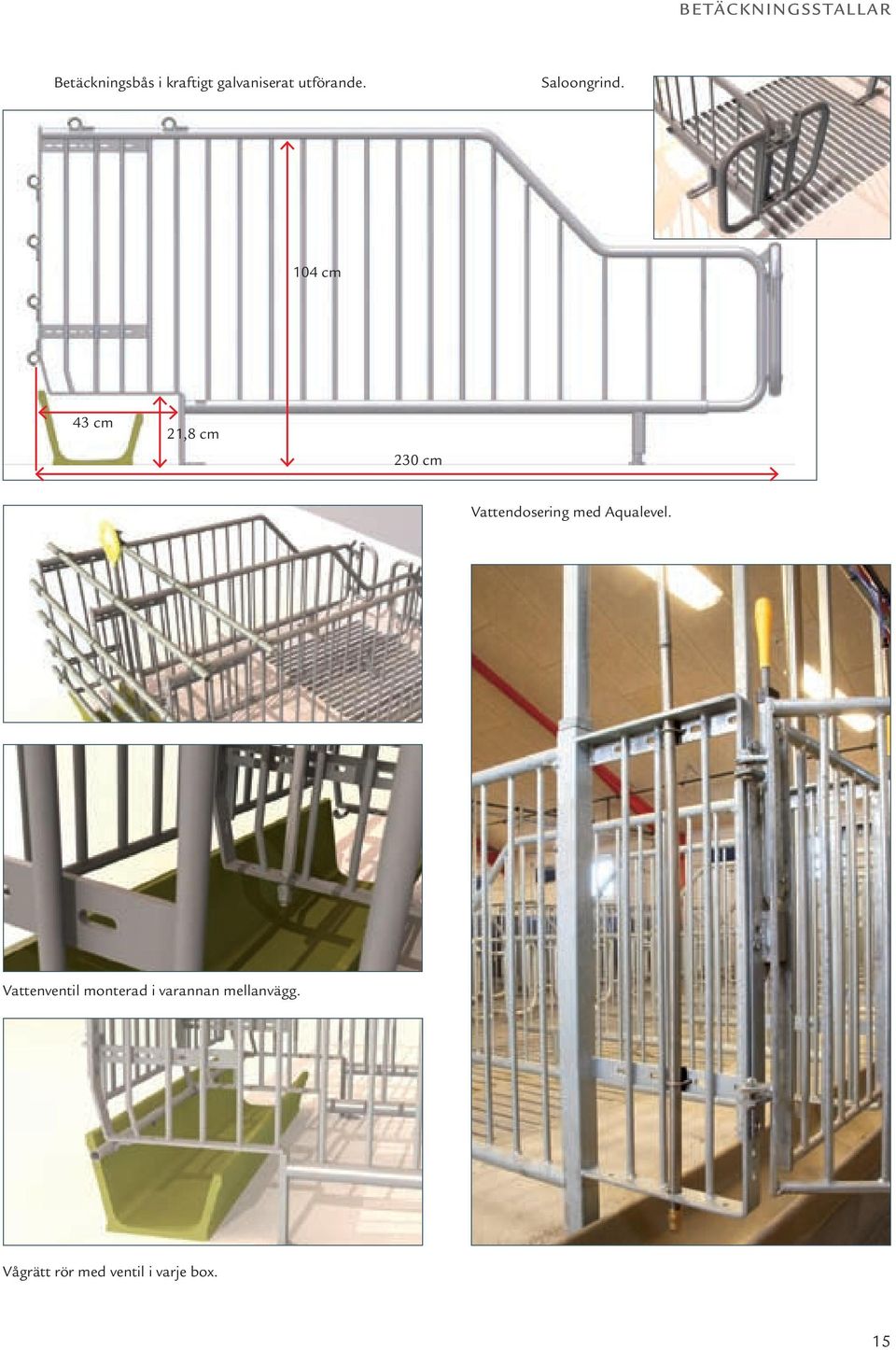

15 BETÄCKNINGSS TALLAR Betäckningsbås i kraftigt galvaniserat utförande. Saloongrind. 104 cm 43 cm 21,8 cm 230 cm Vattendosering med Aqualevel. Vattenventil monterad i varannan mellanvägg. Vågrätt rör med ventil i varje box. 15

16 BETÄCKNINGSS TALLAR AP betäckninsbås med rörfront och polyestertråg. AP betäckningsbås med frontgrind. AP betäckningsbås med rostfritt tråg. AP betäckningsbås med högmonterat främre rör och frontgrind. AP dubbelt betäckningsbås. 16

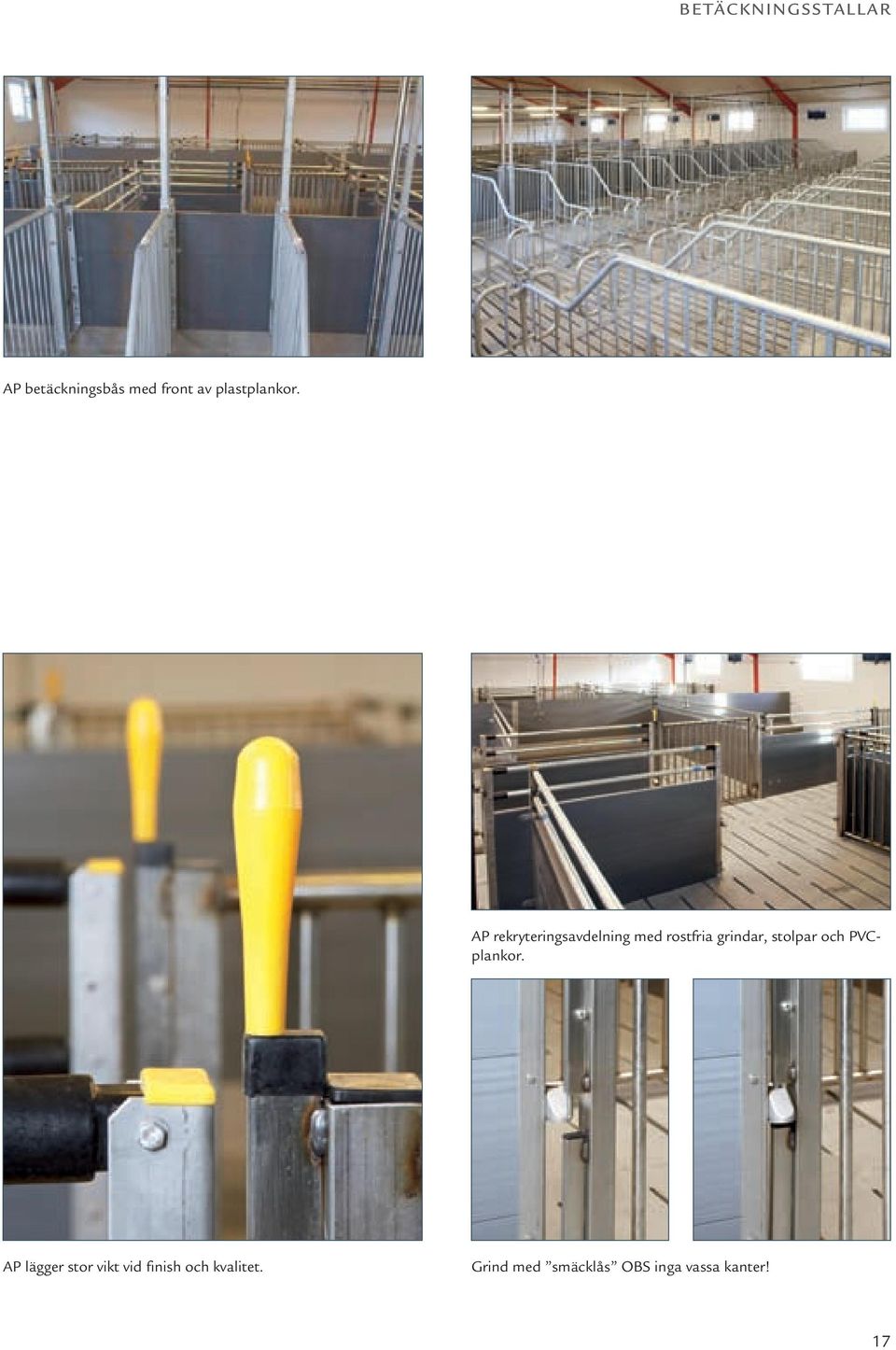

17 BETÄCKNINGSS TALLAR AP betäckningsbås med front av plastplankor. AP rekryteringsavdelning med rostfria grindar, stolpar och PVCplankor. AP lägger stor vikt vid finish och kvalitet. Grind med smäcklås OBS inga vassa kanter! 17

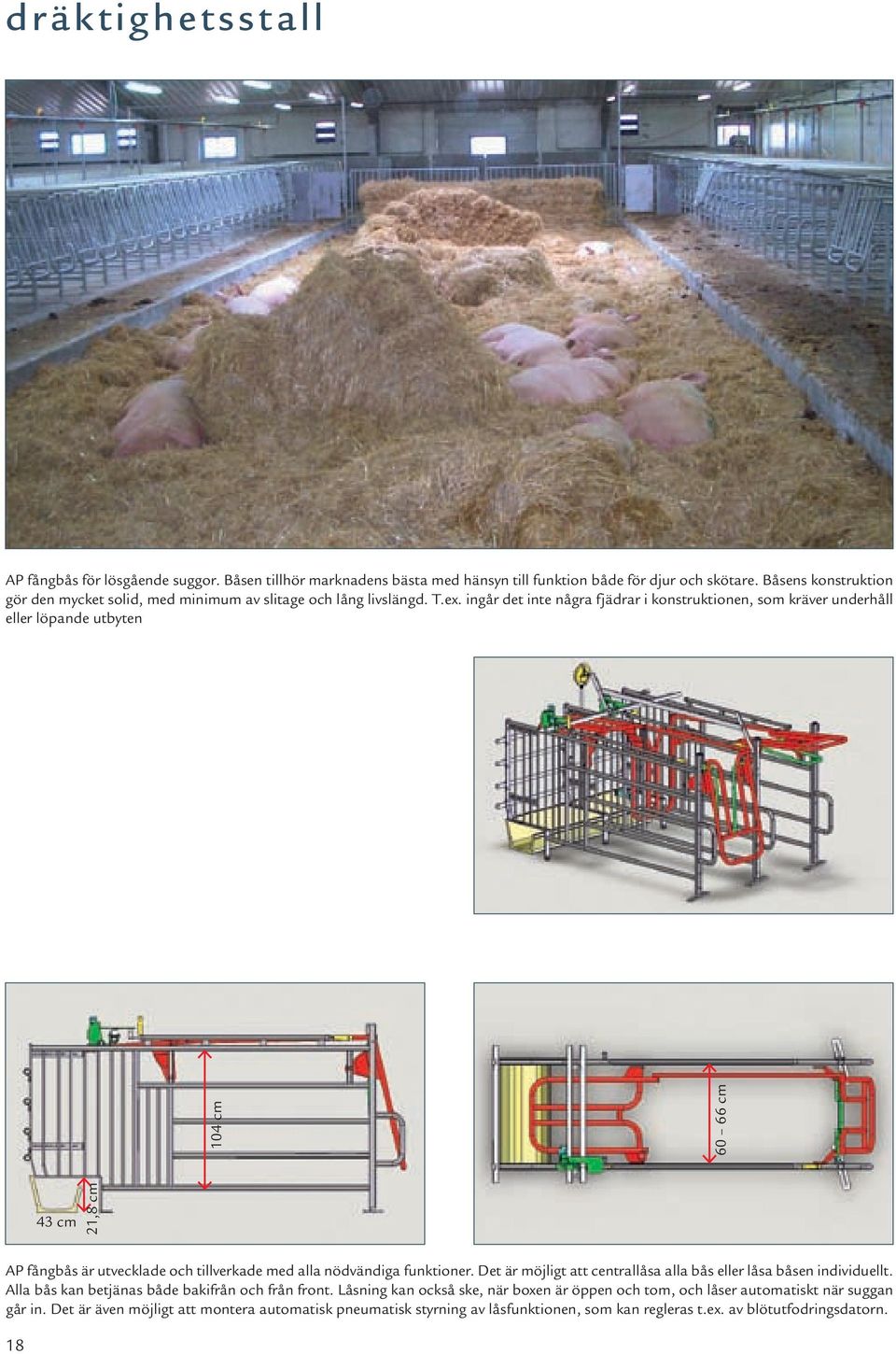

18 dräktighetsstall AP fångbås för lösgående suggor. Båsen tillhör marknadens bästa med hänsyn till funktion både för djur och skötare. Båsens konstruktion gör den mycket solid, med minimum av slitage och lång livslängd. T.ex. ingår det inte några fjädrar i konstruktionen, som kräver underhåll eller löpande utbyten 104 cm cm 43 cm 21,8 cm AP fångbås är utvecklade och tillverkade med alla nödvändiga funktioner. Det är möjligt att centrallåsa alla bås eller låsa båsen individuellt. Alla bås kan betjänas både bakifrån och från front. Låsning kan också ske, när boxen är öppen och tom, och låser automatiskt när suggan går in. Det är även möjligt att montera automatisk pneumatisk styrning av låsfunktionen, som kan regleras t.ex. av blötutfodringsdatorn. 18

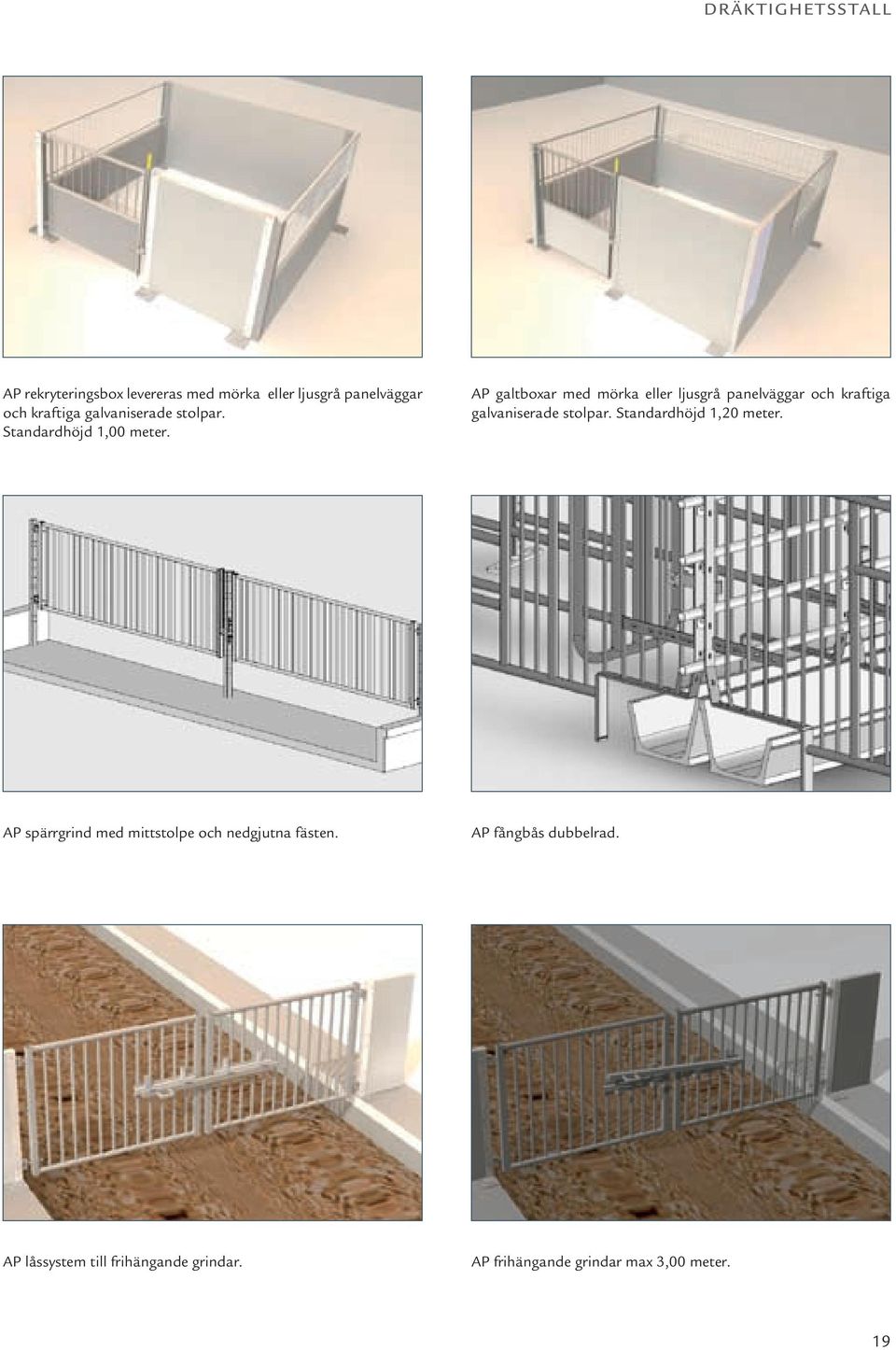

19 DRÄK TIGHETSSTALL AP rekryteringsbox levereras med mörka eller ljusgrå panelväggar och kraftiga galvaniserade stolpar. Standardhöjd 1,00 meter. AP galtboxar med mörka eller ljusgrå panelväggar och kraftiga galvaniserade stolpar. Standardhöjd 1,20 meter. AP spärrgrind med mittstolpe och nedgjutna fästen. AP fångbås dubbelrad. AP låssystem till frihängande grindar. AP frihängande grindar max 3,00 meter. 19

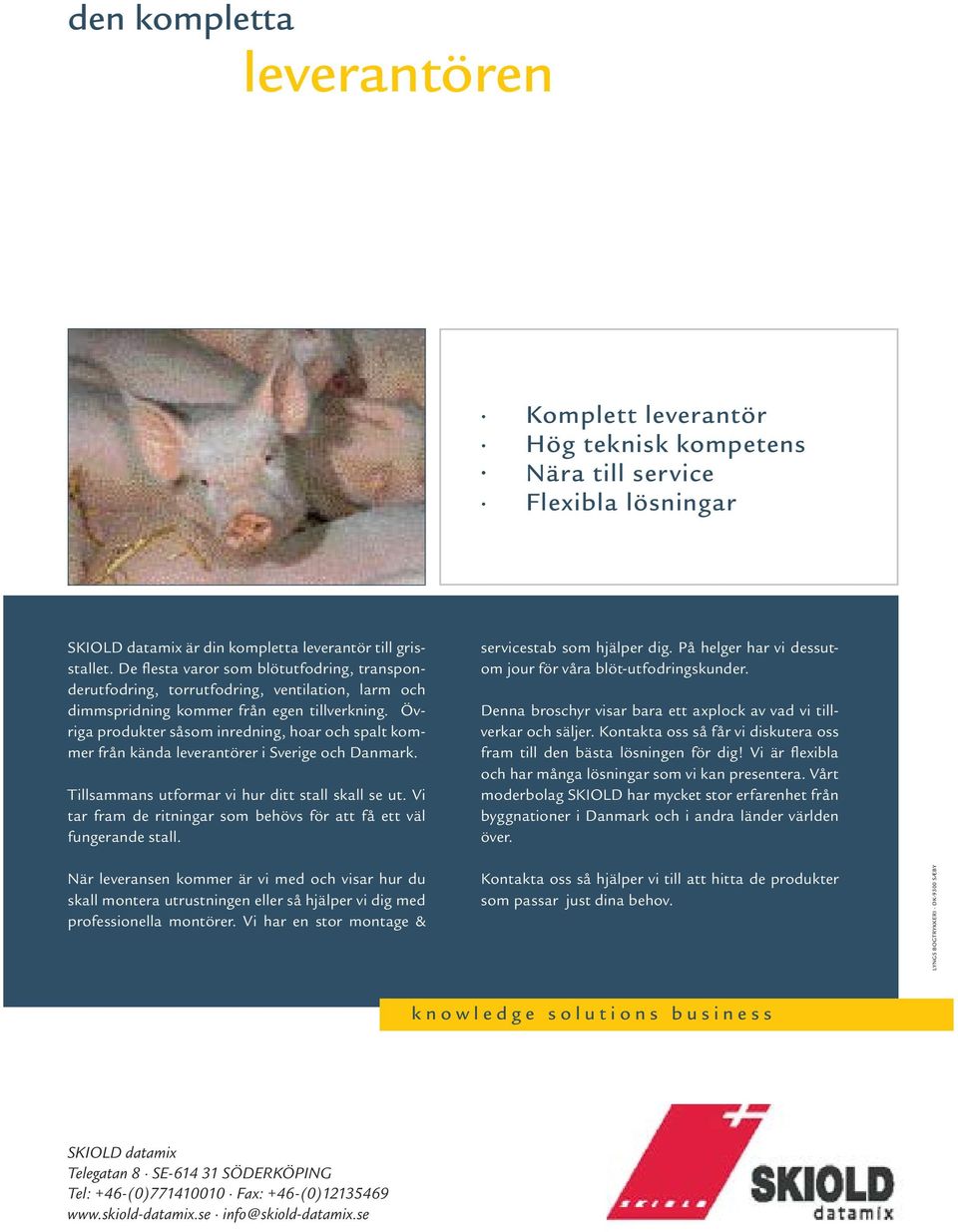

20 den kompletta leverantören Komplett leverantör Hög teknisk kompetens Nära till ser vice Flexibla lösningar SKIOLD datamix är din kompletta leverantör till grisstallet. De flesta varor som blötutfodring, transponderutfodring, torrutfodring, ventilation, larm och dimmspridning kommer från egen tillverkning. Övriga produkter såsom inredning, hoar och spalt kommer från kända leverantörer i Sverige och Danmark. Tillsammans utformar vi hur ditt stall skall se ut. Vi tar fram de ritningar som behövs för att få ett väl fungerande stall. När leveransen kommer är vi med och visar hur du skall montera utrustningen eller så hjälper vi dig med professionella montörer. Vi har en stor montage & servicestab som hjälper dig. På helger har vi dessutom jour för våra blöt-utfodringskunder. Denna broschyr visar bara ett axplock av vad vi tillverkar och säljer. Kontakta oss så får vi diskutera oss fram till den bästa lösningen för dig! Vi är flexibla och har många lösningar som vi kan presentera. Vårt moderbolag SKIOLD har mycket stor erfarenhet från byggnationer i Danmark och i andra länder världen över. Kontakta oss så hjälper vi till att hitta de produkter som passar just dina behov. LYNGS BOGTRYKKERI DK-9300 SÆBY k n o w l e d g e s o l u t i o n s b u s i n e s s SKIOLD datamix Telegatan 8 SE SÖDERKÖPING Tel: +46-(0) Fax: +46-(0) info@skiold-datamix.se
