1 Indivo lyftenheter för det bekväma köket

2

3 Det flexibla köket Oavsett om köket är nytt eller om man har haft glädje av det i många år krävs det få förändringar för att göra det flexibelt och tillgängligt för alla. Pressalit Care erbjuder en snygg och modern lösning som gör arbetet enkelt Denna broschyr presenterar vårt koncept. I Indivo-köket kan alla skåp och bänkskivor justeras i höjdled med hjälp av särskilda lyftenheter. Därför går det bra att arbeta både stående och sittande i köket. Lyftenheterna är lämpade till det flesta av standard köken och kan därför användas både när ett helt nytt kök ska installeras eller vid en uppdatering av det befintliga köket. Vi står för en funktionell och hållbar design med fokus på säkerhet. Vår filosofi är att nedsatt funktionsförmåga inte ska behöva begränsa en människas liv. Alla våra köksinredningar har en enkelt och stilren design som utgår från denna grundtanke. Vi på Pressalit Care engagerar oss i vår design och står alltid redo att erbjuda inspiration, råd och vägledning. Alla angivelser av mått är vägledande. Vi reserverar oss för eventuella tryckfel, tekniska förändringar och modellavvikelser. 3

4 Genomtänkta kökslösningar Våra kökslösningar är utvecklade med utgångspunkt från brukarens, vårdgivarens och den övriga familjens behov. Därmed ser vi till att alla kan delta på samma villkor och känna sig trygga. Indivo-serien omfattar tre lyftsystem: elektrisk och manuell, som båda är avsedda att justeras dagligen, samt manuell steglös som är avsedd för periodisk justering. Indivo kan kombineras med bänkskiva och överskåp från valfri köksleverantör. Lyftenheterna för överskåp är endast minimalt synliga bakom skåpen, oavsett om de är i upphöjt eller sänkt läge. Oavsett vilka kombinationer av bänkskiva och överskåp som sätts samman ger våra säkerhetssystem optimal säkerhet. Av såväl säkerhetsmässiga som estetiska skäl erbjuder vi lösningar med monteringskåpa som döljer och skyddar vatten- och elinstallationer. 1 Säkerhet är en viktig faktor i det flexibla köket. Indivo-säkerhetssystemen från Pressalit Care förebygger klämskador och skapar trygga ramar för alla som använder köket. 4

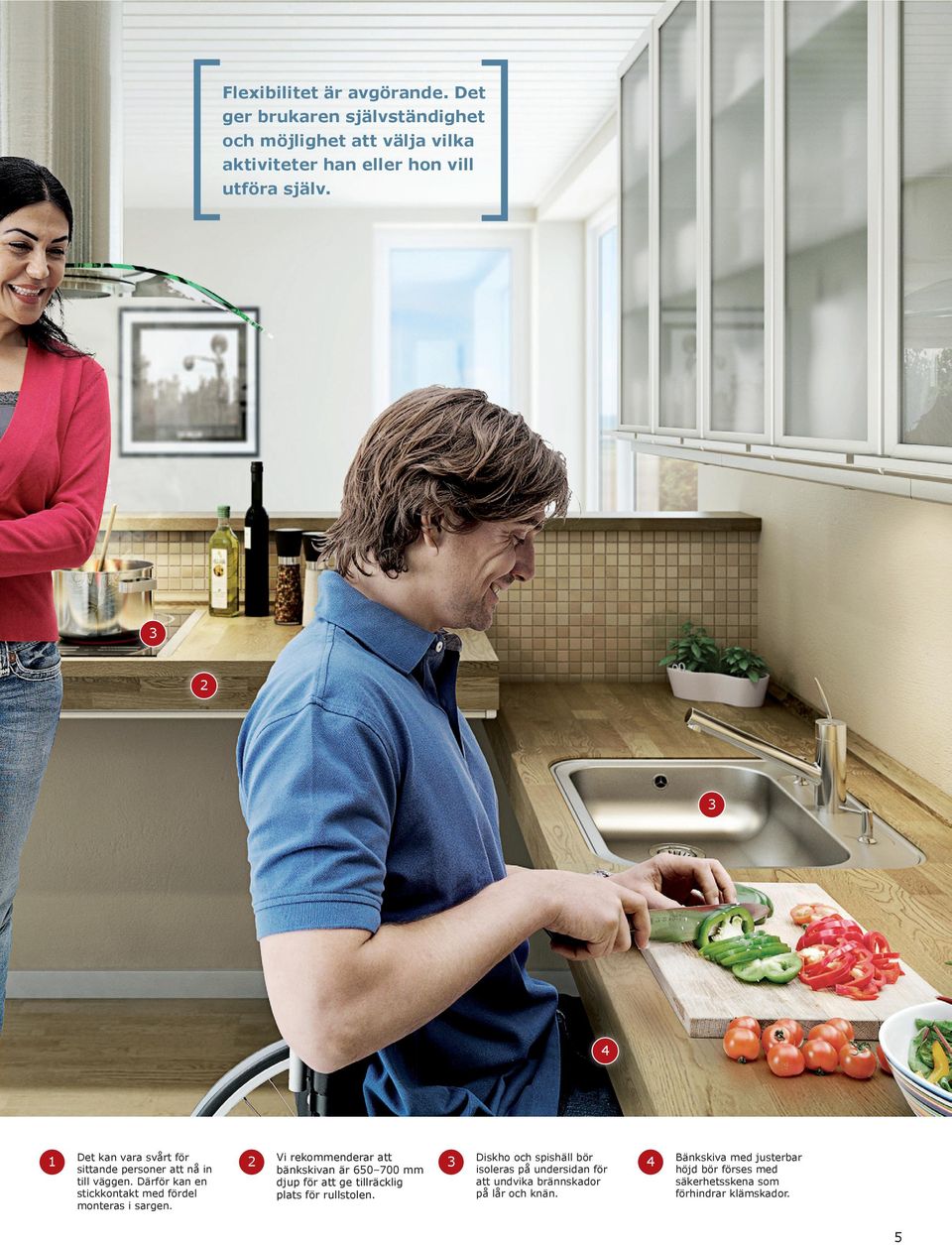

5 Flexibilitet är avgörande. Det ger brukaren självständighet och möjlighet att välja vilka aktiviteter han eller hon vill utföra själv Det kan vara svårt för sittande personer att nå in till väggen. Därför kan en stickkontakt med fördel monteras i sargen. 2 Vi rekommenderar att bänkskivan är mm djup för att ge tillräcklig plats för rullstolen. 3 Diskho och spishäll bör isoleras på undersidan för att undvika brännskador på lår och knän. 4 Bänkskiva med justerbar höjd bör förses med säkerhetsskena som förhindrar klämskador. 5

6 Indivo lyftenheter Det är till stor hjälp för de flesta att kunna justera bänkskiva och överskåp i höjdled. Med Pressalit Cares specialdesignade Indivo-lyftenheter är det lätt att inreda kök med justerbar höjd för många olika syften: Gemensamma kök och utbildningskök där flera personer med olika förutsättningar ska kunna arbeta bekvämt samtidigt. Kök i individuella bostäder där självständiga brukare ska kunna arbeta med eller utan vårdgivare. Kök i skolor, förskolor och andra institutioner där både barn och vuxna ska kunna arbeta tillsammans på lika villkor. 1 2 Material: Aluminium: teleskopben, tvärprofiler, säkerhetsskenor Stål: konsol, motorkonsoler, förlängare ABS-plast: kabellådor, strömbrytare, säkerhetsplattor CE-certifiering Pressalit Care ansvarar för att produkterna uppfyller EU:s säkerhetskrav. Garanti: 3 år Pressalit Care åtar sig att åtgärda material- och tillverkningsfel inom en period på 3 år från fakturadatum. 1 Överskåp med justerbar höjd bör förses med säkerhetsplatta som förhindrar klämskador. 6

7 Innehåll 3 Det flexibla köket 2 3 Genomtänkta kökslösningar 4 5 Indivo lyftenheter 6 7 Elektriska lyftenheter för bänkskivor 8 9 Manuella lyftenheter för bänkskivor Manuella steglösa lyftenheter för bänkskivor Elektriska lyftenheter för fristående köksbänkar Manuella lyftenheter för fristående köksbänkar Tillbehör till lyftenheter för bänkskivor Elektriska lyftenheter för överskåp Tillbehör till lyftenheter för överskåp Säkerhetssystem Installation och montering Du kan få ytterligare information och förslag på inredning av kök i vår inredningsguide som kan hämtas och beställas på 2 Handtag av bygeltyp är lätta att använda, även för personer med liten kraft i händer och armar. 3 Skåpluckor bör inte vara bredare än 300 mm eftersom de annars tar upp för mycket plats i rummet. Gångjärn bör kunna öppnas i

8 Elektriska lyftenheter - för bänkskivor En elektrisk köksbänk med justerbar höjd är idealiskt i alla situationer där olika brukare sittande såväl som stående använder samma kök. Det kan vara i ett privat kök eller på större anläggningar med gemensamma köksfaciliteter, som till exempel gruppboenden. Lyftenheter justerar höjden med hjälp av strömbrytare i sargen. Strömbrytarna kan placeras ut i sargen enligt önskemål. 1 Strömbrytare för höjdjustering av överskåp och bänkskiva kan placeras i sargen. Strömbrytarna är färgkodade: aluminium för justering av bänkskiva och röd för justering av överskåp. Elektrisk lyftenhet för bänkskiva kan justeras maximalt 280 mm. 2 Som alternativ eller komplement till sargströmbrytare kan man även köpa till en manöverdosa. 3 Köksbänk med elektrisk höjdjustering bör förses med en säkerhetsskena för att förebygga klämskador. Bra att veta Sargen bör vara så låg som möjligt, dock minst 70 mm för att strömbrytarna för höjdjustering ska få plats. Man bör isolera diskho och spishäll på undersidan för att undvika brännskador på lår och knän. Lyftenheter kan fås till bänkskivor i valfri längd upp till 3000 mm. För bänkskiva med diskho ska ett flexibelt tilloch avloppssystem beställas. Maximal belastning (jämnt fördelad): 100 kg, inkl. bänkskiva. 8

9 RK1010 RK1010 Elektrisk lyftenhet för bänkskiva, mm. 280 mm höjdjustering. Inkl. 2 teleskopben, 2 konsoler, tvärprofil och sargströmbrytare RK1011 Elektrisk lyftenhet för bänkskiva, mm. 280 mm höjdjustering. Inkl. 2 teleskopben, 2 konsoler, tvärprofil och sargströmbrytare RK1012 RK1012 Elektrisk lyftenhet för bänkskiva, mm. 280 mm höjdjustering. Inkl. 2 teleskopben, 3 konsoler, tvärprofil och sargströmbrytare RK1013 RK1013 Elektrisk lyftenhet för bänkskiva, mm. 280 mm höjdjustering. Inkl. 2 teleskopben, 4 konsoler, tvärprofil och sargströmbrytare RK1014 RK1014 Elektrisk lyftenhet för bänkskiva, mm. 280 mm höjdjustering. Inkl. 2 teleskopben, 5 konsoler, tvärprofil och sargströmbrytare Tillbehör RK1044 Beslag för montering av sarg RK1050 Kabellåda Läs mer om tillbehör på sidorna RK1040 Konsol RK1045 RK1043 RK9061 RK9071 Manöverdosa Monteringskåpa Flexibelt till- och avloppssystem Säkerhet Läs mer om säkerhetssystem på sidorna Installation och montering Se sidorna

10 Manuella lyftenheter - för bänkskivor Köksbänk som kan justeras i höjdled med hjälp av en vev är den ekonomiska lösningen för kök där både gående och sittande brukare vistas. Används med fördel i kök där det inte behövs frekventa, dagliga justeringar. Manuella lyftenheter justeras i höjdled med hjälp av en vev. Kan användas till bänkskiva både med och utan sarg. 1 På bänkskiva med sarg skyddar täckplattan uttaget till veven. Uttag till veven kan placeras i fronten enligt önskemål, dock inte under diskho eller spishäll. Manuell lyftenhet för bänkskiva kan höjdjusteras maximallt 300 mm. 2 De längsgående axlarna kan skärmas av med en kabellåda. 3 Veven kan fästas under bänkskivan när den inte används. På så sätt undviker man att veven är i vägen eller kommer bort. Bra att veta Om bänkskivan ska vara försedd med sarg bör denna vara så låg som möjligt, dock minst 100 mm för att veven ska få plats. För bänkskiva med diskho ska ett flexibelt tilloch avloppssystem beställas. Lyftenheter kan fås till bänkskiva i valfri längd upp till 3000 mm. Man bör isolera diskho och spishäll på undersidan för att undvika brännskador på lår och knän. Maximal belastning (jämnt fördelad): 100 kg, inkl. bänkskiva. 10

11 RK1110 RK1110 Manuell lyftenhet för bänkskiva, mm. 300 mm höjdjustering. Inkl. 2 teleskopben, 2 konsoler, tvärprofil och vev RK1111 Manuell lyftenhet för bänkskiva, mm. 300 mm höjdjustering. Inkl. 2 teleskopben, 2 konsoler, tvärprofil och vev RK1112 RK1112 Manuell lyftenhet för bänkskiva, mm. 300 mm höjdjustering. Inkl. 2 teleskopben, 3 konsoler, tvärprofil och vev RK1113 RK1113 Manuell lyftenhet för bänkskiva, mm. 300 mm höjdjustering. Inkl. 2 teleskopben, 4 konsoler, tvärprofil och vev RK1114 RK1114 Manuell lyftenhet för bänkskiva, mm. 300 mm höjdjustering. Inkl. 2 teleskopben, 5 konsoler, tvärprofil och vev Tillbehör RK1044 Beslag för montering av sarg RK1050 Kabellåda Läs mer om tillbehör på sidorna Säkerhet Läs mer om säkerhetssystem på sidorna RK1040 Konsol RK1041 Hopfällbar vev RK1043 Monteringskåpa RK9061 Flexibelt till- och avloppssystem RK9071 Installation och montering Se sidorna

12 Manuella steglösa lyftenheter - för bänkskivor Manuell steglös lyftenhet är den enkla, ekonomiska lösningen för kök där det endast tillfälligtvis är nödvändigt att justera bänkskivans höjd och anpassa inredningen efter den enskilda brukaren. Lyftenhetens höjd justeras med hjälp av en skruvnyckel. Höjden kan justeras av en ensam person. 1 Höjden justeras genom att man lossar en skruv på varje konsol. Manuell steglös lyftenhet för bänkskiva kan höjdjusteras maximalt 250 mm. 2 Den lodräta upphängningsdelen är försedd med mätindikatorer som underlättar justeringen. Bra att veta För bänkskiva med diskho ska ett flexibelt tilloch avloppssystem beställas. Avståndet mellan två lyftenheter får inte överstiga 800 mm. Man bör isolera diskho och spishäll på undersidan för att undvika brännskador på lår och knän. Maximal belastning (jämnt fördelad): 75 kg, inkl. bänkskiva. Lyftenhet kan fås till bänkskiva i valfri längd. 12

13 RK1100 RK1100 Manuell steglös lyftenhet för bänkskiva, mm. 250 mm höjdjustering. Inkl. 2 väggbeslag och 2 konsoler RK1101 RK1101 Manuell steglös lyftenhet för bänkskiva längre än 1400 mm. 250 mm höjdjustering. Inkl. 1 väggbeslag och 1 konsol. 520 Bänkskiva som är längre än 1400 mm kräver en extra lyftenhet per 800 mm Tillbehör Läs mer om tillbehör på sidorna Installation och montering Se sidorna RK1043 RK9061 RK9071 Monteringskåpa Flexibelt till- och avloppssystem 13

14 Elektriska lyftenheter - för fristående köksbänkar En fristående elektrisk Indivo-lösning är en flexibel arbets-, mat- eller uppehållsplats som främst är avsedd att användas i köket. Lösningen kan snabbt och enkelt justeras i höjdled för att passas till den aktuella brukaren och situationen. En fristående köksbänk kan också vara lösningen för rum där väggarna inte är kraftiga nog att bära upp väggmodellerna. Lyftenheten justerar höjden med hjälp av strömbrytare i sargen eller på bänkskivans undersida. Strömbrytarna kan placeras ut enligt önskemål. 1 Strömbrytare för höjdjustering av bänkskivan kan placeras i sargen. Benen och fötterna är utformade för att göra köksbänken stabil och se till att lyftenheten är till minsta möjliga besvär för rullstolsburna brukare. Lyftenhetens konstruktion gör det möjligt att använda bordet från alla sidor. Elektrisk lyftenhet för fristående köks-bänk kan höjdjusteras maximalt 300 mm. 2 För bänkskiva utan sarg kan man använda en strömbrytare som monteras på undersidan. 3 Köksbänk med elektrisk höjdjustering bör förses med en säkerhetsskena för att förebygga klämskador. Bra att veta Om bänkskivan förses med sarg bör denna vara så låg som möjligt, dock minst 70 mm för att få plats med strömbrytare för höjdjustering. Lyftenhet kan fås till bänkskiva i valfri längd upp till 3000 mm och i alla bredder från 700 till 1000 mm. På bänkskiva utan sarg kan säkerhetsskena monteras direkt på bänkskivans undersida. Maximal belastning (jämnt fördelad): 100 kg, inkl. bänkskiva. 14

15 55 RK1081 RK1081 Elektrisk lyftenhet för fristående köksbänk. För bänkskiva på mm. 300 mm höjdjustering. Inkl. 2 teleskopben, längd- och tvärprofiler samt strömbrytare för manövrering Pressalit Care rekommenderar ett överhäng på 200 mm i båda ändarna av bordet för att göra plats för rullstolsburna brukare RK1082 RK1082 Elektrisk lyftenhet för fristående köksbänk. För bänkskiva på mm. 300 mm höjdjustering. Inkl. 2 teleskopben, konsol, längd- och tvärprofiler samt strömbrytare för manövrering Pressalit Care rekommenderar ett överhäng på 400 mm i båda ändarna av bordet för att göra plats för rullstolsburna brukare RK1083 RK1083 Elektrisk lyftenhet för fristående köksbänk. För bänkskiva på mm. 300 mm höjdjustering. Inkl. 2 teleskopben, konsol, längd- och tvärprofiler samt strömbrytare för manövrering Pressalit Care rekommenderar ett överhäng på 400 mm i båda ändarna av bordet för att göra plats för rullstolsburna brukare Tillbehör Läs mer om tillbehör på sidorna Säkerhet Läs mer om säkerhetssystem på sidorna RK1044 Beslag för montering av sarg 15

16 Manuella lyftenheter - för fristående köksbänkar Den manuella, fristående Indivo-lösningen är det ekonomiska valet när man vill ha en arbets-, mat- eller uppehållsplats som kan anpassas för enskilda brukare och situationer. En fristående köksbänk kan också vara lösningen för rum där väggarna inte är kraftiga nog att bära upp väggmodellerna. Lyftenheten justeras i höjdled med hjälp av en vev. Manuell lyftenhet kan användas till bänkskiva både med och utan sarg. 1 På bänkskiva med sarg skyddar täckplattan uttaget till veven. Benen och fötterna är utformade för att göra köksbänken stabil och se till att lyftenheten är till minsta möjliga besvär för rullstolsburna brukare. Uttaget till veven kan placeras enligt önskemål längs bordets två långsidor. Manuell lyftenhet för bänkskiva kan höjdjusteras maximalt 300 mm. 2 Veven kan fästas under bänkskivan när den inte används. På så sätt undviker man att veven är i vägen eller kommer bort. Bra att veta Om bänkskivan förses med sarg bör denna vara så låg som möjligt, dock minst 100 mm för att veven ska få plats. Lyftenhet kan fås till bänkskiva i valfri längd upp till 3000 mm och i alla bredder från 700 till 1000 mm. För bänkskiva utan sarg kan man köpa till en hopfällbar vev. Maximal belastning (jämnt fördelad): 100 kg, inkl. bänkskiva. 16

17 RK1181 RK1181 Manuell lyftenhet för fristående köksbänk. För bänkskiva på mm. 300 mm höjdjustering. Inkl. 2 teleskopben, längd- och tvärprofil samt vev. Pressalit Care rekommenderar ett överhäng på 200 mm i båda ändarna av bordet för att göra plats för rullstolsburna brukare. 700 RK1182 RK1182 Manuell lyftenhet för fristående köksbänk. För bänkskiva på mm. 300 mm höjdjustering. Inkl. 2 teleskopben, konsol, längd- och tvärprofil samt vev. Pressalit Care rekommenderar ett överhäng på 400 mm i båda ändarna av bordet för att göra plats för rullstolsburna brukare. 700 RK1183 RK1183 Manuell lyftenhet för fristående köksbänk. För bänkskiva på mm. 300 mm höjdjustering. Inkl. 2 teleskopben, konsol, längd- och tvärprofil samt vev Pressalit Care rekommenderar ett överhäng på 400 mm i båda ändarna av bordet för att göra plats för rullstolsburna brukare. 700 Tillbehör Läs mer om tillbehör på sidorna Säkerhet Läs mer om säkerhetssystem på sidorna RK1041 Hopfällbar vev RK1044 Beslag för montering av sarg 17

18 Tillbehör - till lyftenheter för bänkskivor Indivo-lyftenheterna för bänkskivor kan kompletteras med ett brett sortiment av tillbehör som gör det både säkrare, bekvämare och mer estetiskt tilltalande att vistas i köket. RK1040 RK1040 Konsol till vägghängd lyftenhet för bänkskiva. En extra konsol rekommenderas som förstärkning vid tunga bänkskivor eller vid diskho och spishäll. 90 Observera: passar till vägghängd elektrisk och manuell lyftenhet RK1045 RK1045 Manöverdosa till elektrisk lyftenhet för bänkskiva/överskåp. Längd på ledning: 1600 mm 50 Observera: passar ej till fristående köksbänk. 180 RK1041 RK1041 Hopfällbar vev. Vev till bänkskiva utan sarg. Kan fällas in i 90 graders vinkel under bänkskivan. Ej synlig under bänkskivan. RK1050 RK1050 Kabellåda till vägghängd lyftenhet för bänkskiva, 2000 mm. Döljer och skyddar kablar till elektriska lyftenheter och axlar till manuella lyftenheter. Observera: passar ej till fristående köksbänk

19 RK1043 RK1043 Monteringskåpa. Döljer och skyddar till- och avloppssystemet RK9071 RK9061 RK9071 Flexibelt till- och avloppssystem. Tilloppsslangar: 500 mm inkl. 3/8 kopplingar och 10 mm kopparrör. Avloppsslang: 500 mm, Ø40 mm, inkl. vattenlås. VA-godkänt. Flexibelt till- och avloppssystem, för UK. Tilloppsslangar: 500 mm inkl. 1/2 kopplingar. Avloppsslang: 500 mm, Ø40 mm inkl. vattenlås. RK1044 RK1044 Beslag för montering av sarg, 4 st. Vi rekommenderar 4 st. beslag per meter sarg

20 Elektriska lyftenheter - för överskåp Överskåp kan justeras diagonalt, det vill säga både i höjdled och framåt mot brukaren. Det gör det lätt för både sittande brukare och barn att överblicka och nå innehållet i skåpen. Överskåp med justerbar höjd ger extra förvaringsmöjligheter i kök där man av hänsyn till den sittande brukares komfort inte kan montera några underskåp. Lyftenheten för överskåp justerar höjden med hjälp av strömbrytare i sargen. Strömbrytare för manövrering kan placeras ut i sargen enligt önskemål. 1 Strömbrytare för höjdjustering av överskåp kan placeras i sargen. Strömbrytarna är färgkodade: aluminium för justering av bänkskiva och röd för justering av överskåp. Lyfenhetens konstruktion ser till att konsolerna syns minimalt oavsett överskåpets position. När överskåpen sänks 430 mm till lägsta position förs de samtidigt 180 mm framåt mot brukaren. 2 Som alternativ eller komplement till sargströmbrytare kan man även köpa till en manöverdosa. 3 Överskåp med elektrisk höjdjustering bör förses med en säkerhetsplatta för att förebygga klämskador. Bra att veta Lyftenheten passar till överskåp med en höjd på mm. För skåp med annan höjd finns anpassningskit. Se sidorna Fläktkåpa och överskåp ovanför spishäll bör av säkerhetsskäl inte kunna höjdjusteras. Det är möjligt att montera belysning på undersidan av säkerhetsplattan. Ljuskällan får inte kunna bli så varm att den skadar bänkskivan när överskåpet är nedsänks. Lyftenheter för överskåp kan bära kombinationer av överskåp med totallängder på upp till 2400 mm. Maximal belastning (inkl. skåp): 1 motorkonsol: 110 kg, 2 motorkonsoler: 220 kg. 20

21 RK1020 RK1020 Elektrisk lyftenhet för överskåp, mm. 430/180 mm diagonalt justerbar höjd. Inkl. 1 motorkonsol, 2 tvärprofiler och sargströmbrytare RK1021 RK1021 Elektrisk lyftenhet för överskåp, mm. 430/180 mm diagonalt justerbar höjd. Inkl. 2 motorkonsoler, 2 tvärprofiler och sargströmbrytare Tillbehör RK1060 Monteringskit för täckplatta till RK1020. RK1061 Monteringskit för täckplatta till RK1021. Läs mer om tillbehör på sidorna RK1053 RK1054 RK1045 RK1051 RK1065 RK1066 Säkerhet Läs mer om säkerhetssystem på sidorna Belysning Manöverdosa Kabellåda för överskåp Förlängare till lyftenhet 21

22 Tillbehör - till lyftenheter för överskåp. Tillbehören till Indivo-lyftenheterna för överskåp ger flexibilitet och gör det möjligt att montera skåp med olika höjd. Samtidigt ger tillbehören möjlighet att optimera och öka dom säkerhetsmässiga förhållandena i köket. RK1053 RK1053 Belysning med manuell strömbrytare, 340 mm. Levereras monterad på säkerhetsplatta RK1031/RK1032 (ingår ej). Levereras inkl. 8 W lysrör. RK1054 Belysning med manuell strömbrytare, 555 mm. Levereras monterad på säkerhetsplatta RK1031/RK1032 (ingår ej). Levereras inkl. 13 W lysrör / 555 RK1045 RK1045 Manöverdosa till elektrisk lyftenhet för bänkskiva/överskåp. Längd på ledning: 1600 mm RK1051 RK1051 Kabellåda till lyftenhet för överskåp, 2000 mm. Döljer och skyddar kablar vid överskåpen ,5 RK1065 RK1065 Förlängare till lyftenhet RK1020, 1 st. För montering av skåp högre än 704 mm RK1066 Förlängare till lyftenhet RK1021, 2 st. För montering av skåp högre än 704 mm

23 RK1060 RK1060 Monteringskit för täckplatta till RK1020. För täckning av lyftenhet på skåp under 690 mm. RK1061 Monteringskit för täckplatta till RK1021. För täckning av lyftenhet på skåp under 690 mm. 23

24 Säkerhetssystem När man installerar lösningar för höjdjustering är det viktigt att tänka på säkerheten. Vid bänkskivor är det i synnerhet personskador (skador på ben och knän) som bör förebyggas. När man sänker överskåp är det framför allt redskap och annan utrustning som riskerar att skadas. Vi rekommenderar därför att lämpliga säkerhetsanordningar monteras. En tryckkänslig säkerhetsskena som monteras på underkanten av sargen stoppar vid motstånd bänkskivans nedåtgående rörelse och höjer den mm. 1 Mikroströmbrytarna i säkerhetsplattan påverkas även av svagt tryck. En tryckkänslig säkerhetsplatta som monteras på överskåpens undersida stoppar vid motstånd skåpens nedåtgående rörelse och höjer dem mm. Det går att koppla ihop (samköra) säkerhetssystemen på flera olika lyftenheter. Om det till exempel står en kruka på en bänkskiva som höjs registrerar överskåpets säkerhetsplatta denna påverkan, trots att det är bordet som är aktivt. 2 Mikroströmbrytarna i säkerhetsskenan påverkas även av svagt tryck. Bra att veta Med hänvisning till arbetsmiljöregler och risken för klämskador rekommenderar Pressalit Care ett avstånd på minst 25 mm mellan bänkskiva och vägg vid montering i ett hörn samt mellan arbetsytsektioner som monteras som förlängning av varandra. Kontakta Pressalit Care för specifikation av samkörningssystem vid andra kombinationer av bänkskivor och överskåp än de som nämns på sidan 25 (RK1070 RK1072). 24

25 RK1034 Säkerhetsskena till bänkskiva, sidostycke. Längd upp till 700 mm. RK1034 RK1035 Säkerhetsskena till bänkskiva. Längd upp till 1000 mm. RK1036 Säkerhetsskena till bänkskiva. Längd 1001 mm 1400 mm. RK1037 Säkerhetsskena till bänkskiva. Längd 1401 mm 2000 mm RK1038 Säkerhetsskena till bänkskiva. Längd 2001 mm 2400 mm. RK1039 Säkerhetsskena till bänkskiva. Längd 2401 mm 3000 mm. RK1032 RK1031 Säkerhetsplatta till överskåp. Standarddjup: 345 mm. Längd upp till 1200 mm. 345 RK1032 Säkerhetsplatta till överskåp. Standarddjup: 345 mm. Längd 1201 mm 2400 mm. 20 RK1070 RK1071 RK1072 Samkörning av säkerhet, en lyftenhet för bänkskiva och en lyftenhet för överskåp. Säkerhetsskena och -platta köps separat. Samkörning av säkerhet, en lyftenhet för bänkskiva och två lyftenheter för överskåp. Säkerhetsskena och -platta köps separat. Samkörning av säkerhet, två lyftenheter för bänkskiva, utan överskåp. Säkerhetsskena köps separat. RK

26 Installation Uttag för el placeras mellan teleskopbenen på en höjd av 500 mm över golvet. Detta gäller följande lyftenheter: RK1010 RK1011 RK1012 RK1013 RK Vattenanslutning och avlopp placeras enligt nedanstående angivelser. Detta gäller följande lyftenheter: RK1010 RK1011 RK1012 RK1013 RK1014 RK1110 RK1111 RK1112 RK1113 RK1114 Uttag för el placeras inom det markerade fältet på följande lyftenheter för överskåp. Manöverdosan kan placeras enligt önskemål på höger eller vänster sida av enheten: RK1020 RK För att undvika skador på el- och vatteninstallationer och för att se till att lyftenheterna kan röra sig fritt är det viktigt att enheterna placeras korrekt och att gällande nationella lagar och regler inom området följs. 26

27 Av hänsyn till lyftenheterna är det viktigt att hålla följande mått när man gör utskärningar och dylikt i bänkskivor. Montering min. 90 max. 120 min. 70 Bra att veta: X X Lyftenheter till bänkskivor och överskåp kan monteras direkt på betongväggar och murade väggar. min. 190 min. 190 Använd alltid förstärkning vid montering på lätta väggar till exempel gipsskivor. Rekommenderad monteringshöjd för följande lyftenheter: RK1010 RK1011 RK1012 RK1013 RK1014 RK1110 RK1111 RK1112 RK1113 RK1114 X Rekommenderad monteringshöjd för följande lyftenheter: RK1020 RK1021 Rekommenderad monteringshöjd för följande lyftenheter: RK1100 RK min max Mer detaljerad information finns i våra monteringsvägledningar som kan hämtas på 27

28 Pressalit Care säljer inredningsdetaljer för människor med nedsatt funktionsförmåga. Pressalit Care är ledande inom inredning för personer med funktionshinder. Vår filosofi är att miljön måste kompensera för människans fysiska begränsningar. Våra designlösningar för kök och badrum är utformade med utgångspunkt från denna grundtanke. Vi har 30 års erfarenhet inom hälso och sjukvårdsbranschen och finns i dag över hela världen. Pressalit Care har sitt huvudkontor i Danmark. CB1308A Pressalit Care A/S Pressalitvej 1 DK-8680 Ry A division of Pressalit Group A/S Pressalit Care AB Kista Science Tower Färögatan 33 S Kista Tfn Fax E-post mail@pressalitcare.com Tfn Fax E-post se@pressalitcare.com NORDIC ENVIRONMENTAL LABEL Printed matter
