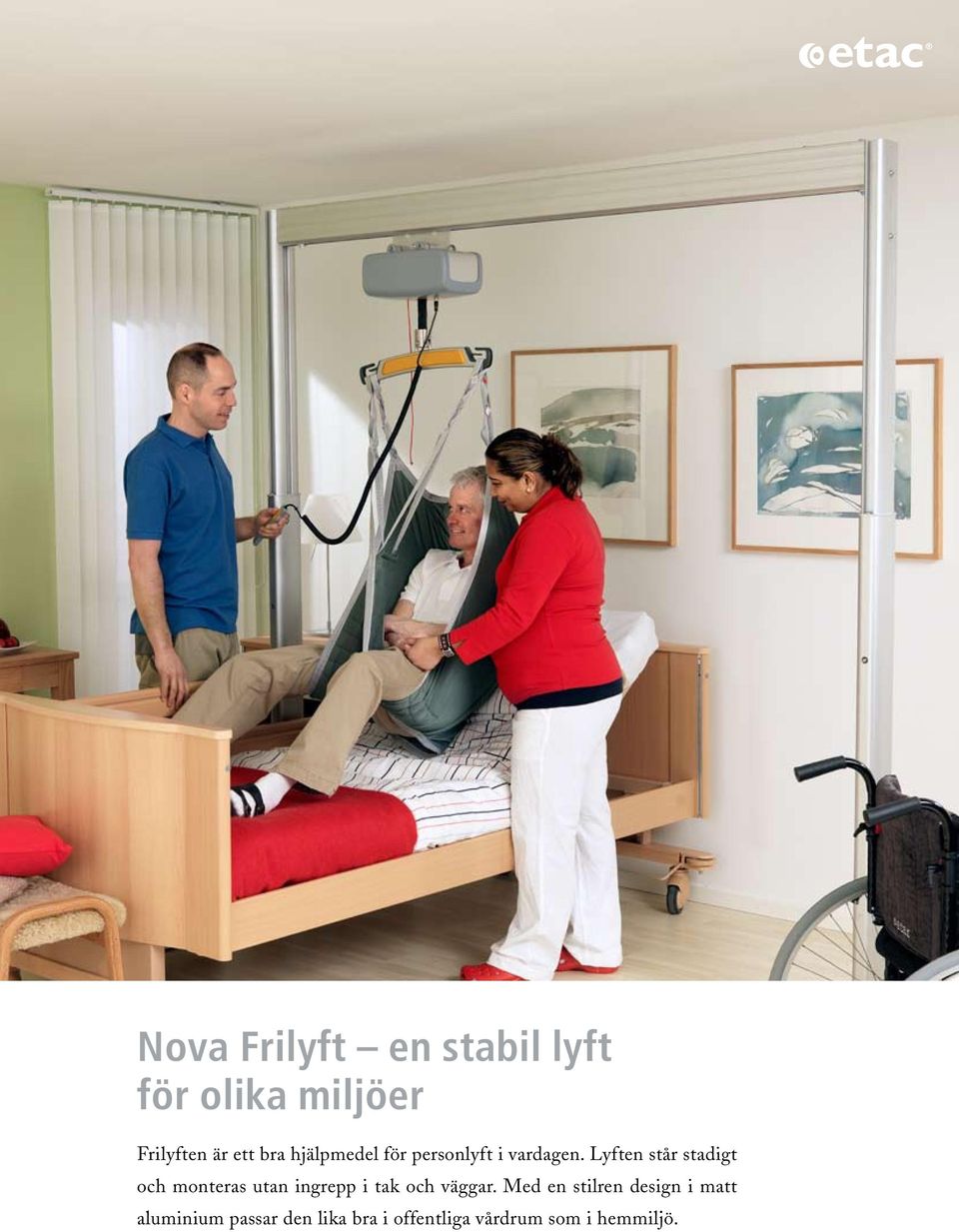

1 Nova Frilyft en stabil lyft för olika miljöer Frilyften är ett bra hjälpmedel för personlyft i vardagen. Lyften står stadigt och monteras utan ingrepp i tak och väggar. Med en stilren design i matt aluminium passar den lika bra i offentliga vårdrum som i hemmiljö.

2 Fristående och flexibel Nova Frilyft är ett smidigt hjälpmedel som används vid dagliga förflyttningar till exempel till och från säng, golv, toalett och rullstol. Den fristående lyften vilar på två stabila benställningar. Den bärkraftiga skenan finns i flera längder för att passa olika miljöer. Lyften är lätt att demontera och flytta till annan plats. Flexibiliteten understryks av teleskopbenen, som kan ställas i fem olika höjdlägen för anpassning till rummets beskaffenhet och lyftens användningsområde. Benens höjdinställning ändras enkelt med Quick Release koppling. Stabil Stabil konstruktion som klarar upp till 250 kg. Höj och sänkbar Höj- och sänkbara teleskopben med fyra fasta lägen mellan 225 och 255 cm. Det finns även ett transportläge i 170 cm. Handkontrollshållare Förberedd placering för den ergonomiskt utformade handkontrollen. QR koppling Enkelt att justera höjden med QR koppling. Artikel Art.nr Nova 700 Frilyft

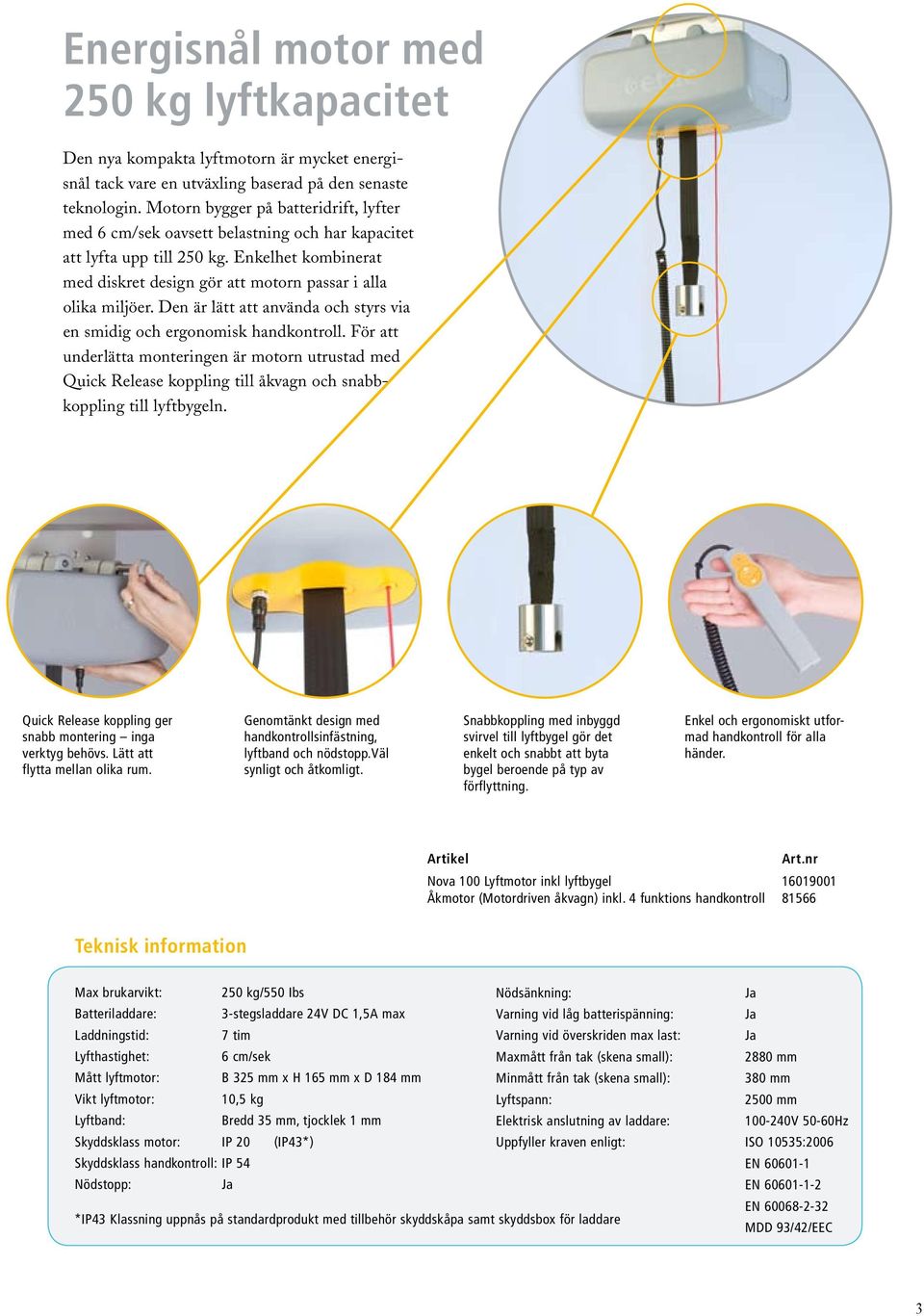

3 Energisnål motor med 250 kg lyftkapacitet Den nya kompakta lyftmotorn är mycket energisnål tack vare en utväxling baserad på den senaste teknologin. Motorn bygger på batteridrift, lyfter med 6 cm/sek oavsett belastning och har kapacitet att lyfta upp till 250 kg. Enkelhet kombinerat med diskret design gör att motorn passar i alla olika miljöer. Den är lätt att använda och styrs via en smidig och ergonomisk handkontroll. För att underlätta monteringen är motorn utrustad med Quick Release koppling till åkvagn och snabbkoppling till lyftbygeln. Quick Release koppling ger snabb montering inga verktyg behövs. Lätt att flytta mellan olika rum. Genomtänkt design med handkontrollsinfästning, lyftband och nödstopp.väl synligt och åtkomligt. Snabbkoppling med inbyggd svirvel till lyftbygel gör det enkelt och snabbt att byta bygel beroende på typ av förflyttning. Enkel och ergonomiskt utformad handkontroll för alla händer. Artikel Art.nr Nova 100 Lyftmotor inkl lyftbygel Åkmotor (Motordriven åkvagn) inkl. 4 funktions handkontroll Teknisk information Max brukarvikt: 250 kg/550 Ibs Nödsänkning: Ja Batteriladdare: 3-stegsladdare 24V DC 1,5A max Varning vid låg batterispänning: Ja Laddningstid: 7 tim Varning vid överskriden max last: Ja Lyfthastighet: 6 cm/sek Maxmått från tak (skena small): 2880 mm Mått lyftmotor: B 325 mm x H 165 mm x D 184 mm Minmått från tak (skena small): 380 mm Vikt lyftmotor: 10,5 kg Lyftspann: 2500 mm Lyftband: Bredd 35 mm, tjocklek 1 mm Elektrisk anslutning av laddare: V 50-60Hz Skyddsklass motor: IP 20 (IP43*) Uppfyller kraven enligt: ISO 10535:2006 Skyddsklass handkontroll: IP 54 EN Nödstopp: Ja EN EN *IP43 Klassning uppnås på standardprodukt med tillbehör skyddskåpa samt skyddsbox för laddare MDD 93/42/EEC 3

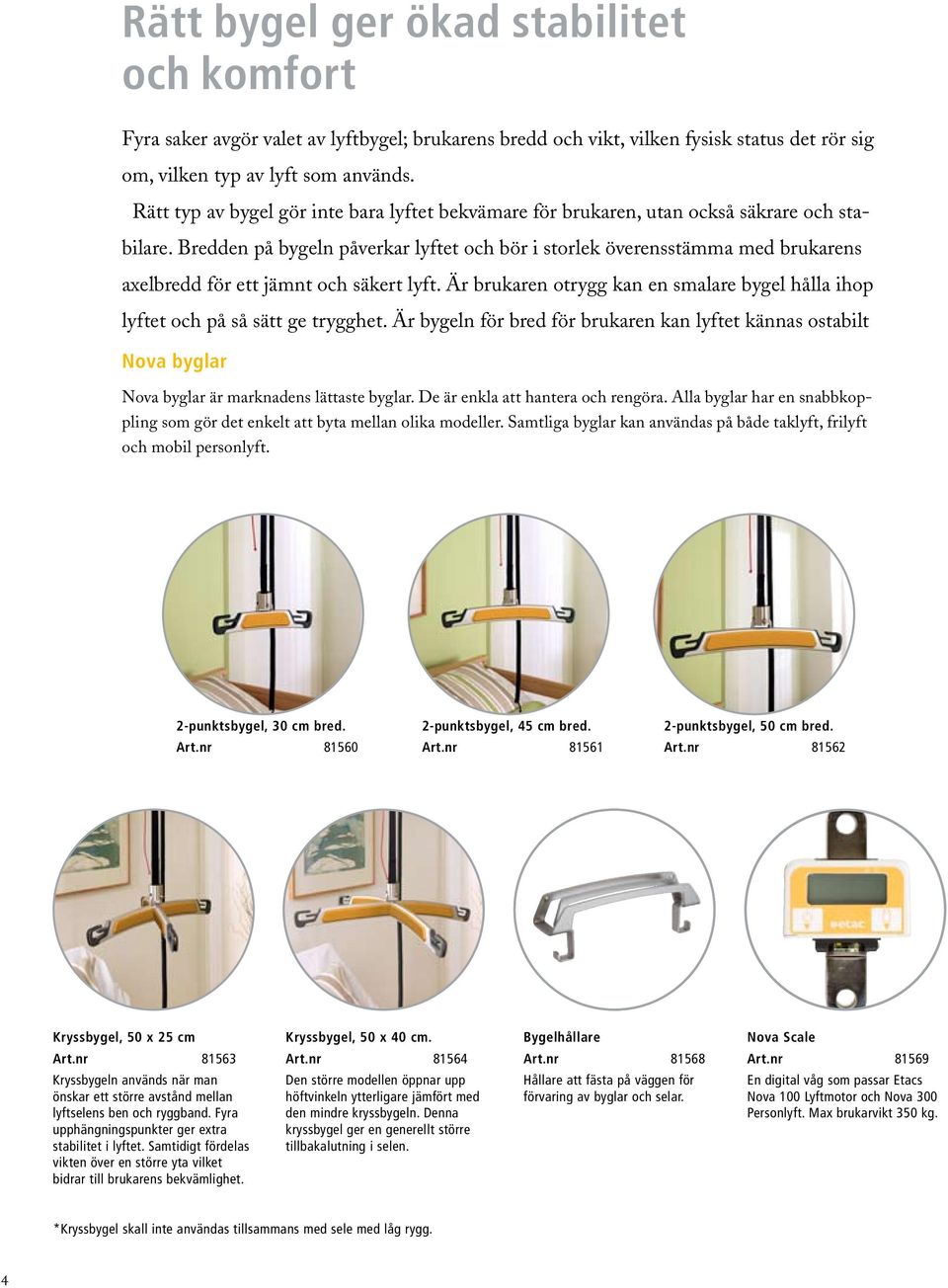

4 Rätt bygel ger ökad stabilitet och komfort Fyra saker avgör valet av lyftbygel; brukarens bredd och vikt, vilken fysisk status det rör sig om, vilken typ av lyft som används. Rätt typ av bygel gör inte bara lyftet bekvämare för brukaren, utan också säkrare och stabilare. Bredden på bygeln påverkar lyftet och bör i storlek överensstämma med brukarens axelbredd för ett jämnt och säkert lyft. Är brukaren otrygg kan en smalare bygel hålla ihop lyftet och på så sätt ge trygghet. Är bygeln för bred för brukaren kan lyftet kännas ostabilt Nova byglar Nova byglar är marknadens lättaste byglar. De är enkla att hantera och rengöra. Alla byglar har en snabbkoppling som gör det enkelt att byta mellan olika modeller. Samtliga byglar kan användas på både taklyft, frilyft och mobil personlyft. 2-punktsbygel, 30 cm bred. Art.nr punktsbygel, 45 cm bred. Art.nr punktsbygel, 50 cm bred. Art.nr Kryssbygel, 50 x 25 cm Kryssbygel, 50 x 40 cm. Bygelhållare Nova Scale Art.nr Art.nr Art.nr Art.nr Kryssbygeln används när man önskar ett större avstånd mellan lyftselens ben och ryggband. Fyra upphängningspunkter ger extra stabilitet i lyftet. Samtidigt fördelas vikten över en större yta vilket bidrar till brukarens bekvämlighet. Den större modellen öppnar upp höftvinkeln ytterligare jämfört med den mindre kryssbygeln. Denna kryssbygel ger en generellt större tillbakalutning i selen. Hållare att fästa på väggen för förvaring av byglar och selar. En digital våg som passar Etacs Nova 100 Lyftmotor och Nova 300 Personlyft. Max brukarvikt 350 kg. *Kryssbygel skall inte användas tillsammans med sele med låg rygg. 4

5 Teknisk information Nova 700 Frilyft Max brukarvikt: 250 kg/550 Ibs Längd (yttermått): cm Höj och sänkbar: cm (10 cm mellan varje höjdläge, 4 lägen) Transporthöjd: 170 cm Vikt (utan horisontalbalk): 29,5 kg Vikt balk: 6,2 kg/m Färg: Aluminium Uppfyller kraven enligt: ISO 10535:2006 MDD 93/42/EEC 5

6 December 2007 Ett lyftprogram utvecklat för vårdare Var tredje anmäld arbetsskada inom vården är orsakad av tunga lyft. Det förklarar varför 7 av 10 vårdbiträden upplever sitt arbete som tungt. Det vill vi ändra på. I samarbete med vården har vi utvecklat lyftprogrammet Nova. Ett program med lyftar, utbildning och personlig support för vårdare. Syftet med lyftprogrammet är att erbjuda ett kostnadseffektivt sortiment som gör det möjligt för fler arbetsplatser inom vården att investera i en bättre arbetsmiljö. För med rätt hjälpmedel, på rätt plats, kan vi minimera antalet tunga lyftmoment. Nova är ett väl genomarbetet sortiment som består av mobil personlyft, mobil uppresningslyft, taklyftsystem, frilyft, byglar och selar. Genom att aktivt arbeta för en bättre arbetsmiljö behöver inte 1 av 3 vårdare gå sönder i förtid. Ta gärna kontakt med våra experter om du vill veta vad vi kan göra för att förbättra din arbetsplats. Vi har en avdelning som bara jobbar med lyft. Den avdelningen hjälper gärna till med att finna rätt lösning och gör även projekteringar av större anläggningar. Etac är en helhetsleverantör av hjälpmedel för personer med nedsatt rörelseförmåga. Vi är idag runt 400 medarbetare fördelat på Sverige, Norge, Danmark, Tyskland och England. För mer information kring vårt lyftprogram Nova, besök
