Etac Nova 30. Ett modernt skensystem med diskreta skenor och smarta detaljer. Enkelt att montera och enkelt att använda.

Transkript

1 Etac Nova 30 Ett modernt skensystem med diskreta skenor och smarta detaljer. Enkelt att montera och enkelt att använda.

2 Etac Nova 30 helt enkelt. Nova 30 är ett funktionellt skensystem med tidlös och enkel design. Skenorna finns i tre olika profiler i längder upp till 8 meter. Trots att skenorna är en av marknadens lättaste, så krävs det få infästningar. Beroende på tak- och väggkonstruktion monteras skensystemet i tak, på vägg eller med golvstolpar. Systemet ska monteras av en av våra auktoriserade installatörer. Enkel och säker design Nova 30 har en diskret och modern design. Funktion och montering har varit i fokus då vi utvecklade skensystemets design. Enkelt är lättare att förstå, vilket också gör det säkert att använda. Enkel montering med få detaljer Nova 30 är enkelt och okomplicerat. Tack vare få monteringsdetaljer med enkla och smarta funktioner sparas såväl tid som kostnad. Vissa moment är redan förberedda innan leverans, som till exempel kapning och borrning. 15 års garanti Etac lämnar 15 års garanti på Nova 30 mot fel i tillverkning eller material.

3 Täcklist Undvik ohygieniska dammansamlingar ovanpå takmonterad skena med vår täcklist. Listen levereras på rulle à 33 meter och fästs enkelt med självhäftande tejp. Finns i vitt och grått. Åkvagn Travers Diskret och smidig åkvagn för rumstäckande monteringar. Samma åkvagn används för både under- och mellanhängd travers. Etac Nova 30 Teknisk information Skenmaterial Färger Höjd skenprofil S M L Bredd skenprofil Aluminium Vit pulverlackad eller naturanodiserad aluminium 58 mm 122 mm 170 mm 55 mm Avstånd mellan infästningspunkter S 1,8 m M 4,8 m L 7,2 m Bredd golvstolpe 55 mm Minsta mått mellan tak till underkant skena med takfäste: S 84 mm M 148 mm L 196 mm Max brukarvikt 250 kg Uppfyller kraven enligt ISO MDD 93/42/EEC Garantitid: 15 år 6 år (kombilås)

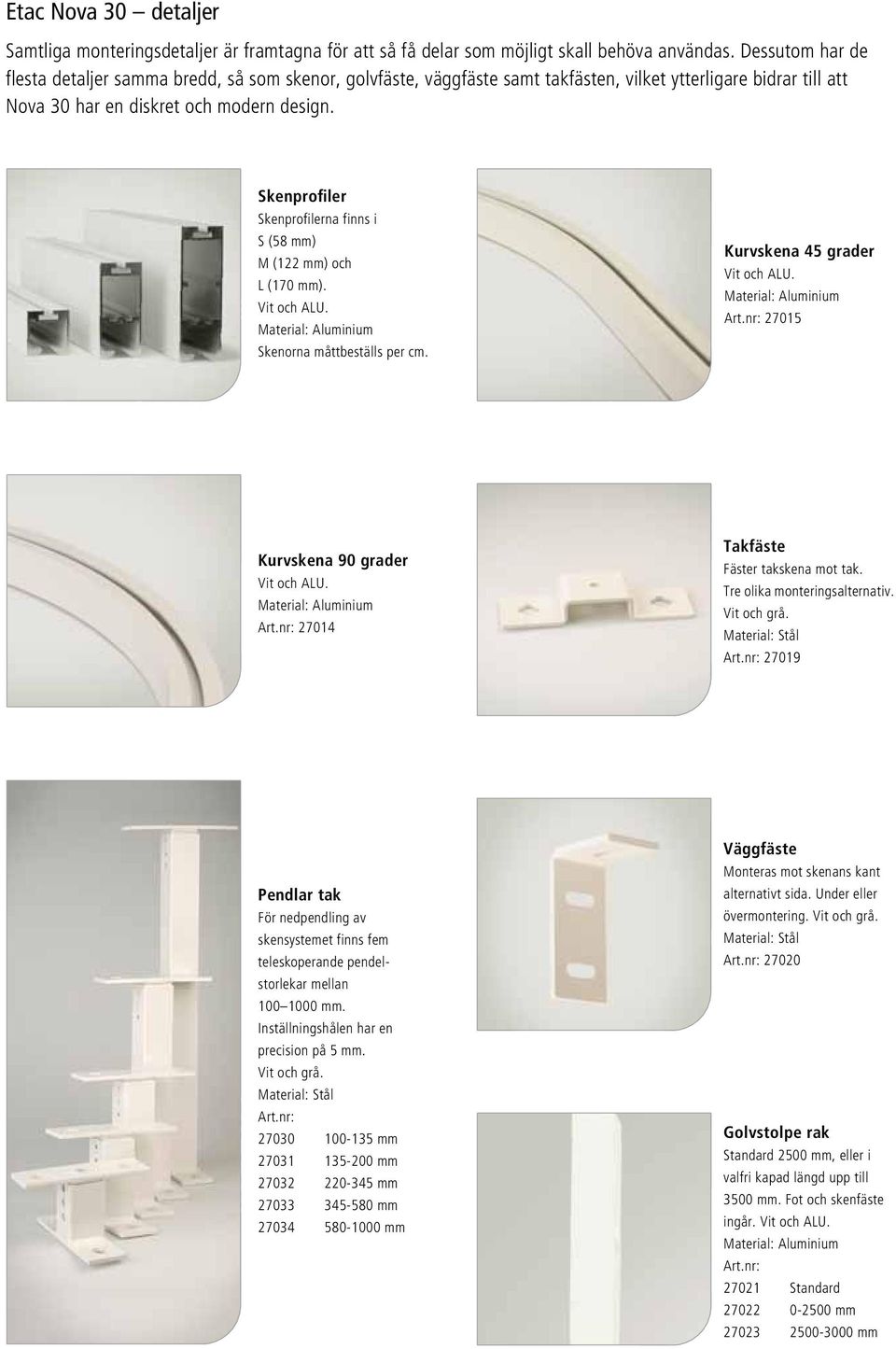

4 Etac Nova 30 detaljer Samtliga monteringsdetaljer är framtagna för att så få delar som möjligt skall behöva användas. Dessutom har de flesta detaljer samma bredd, så som skenor, golvfäste, väggfäste samt takfästen, vilket ytterligare bidrar till att Nova 30 har en diskret och modern design. Skenprofiler Skenprofilerna finns i S (58 mm) M (122 mm) och L (170 mm). Vit och ALU. Skenorna måttbeställs per cm. Kurvskena 45 grader Vit och ALU Kurvskena 90 grader Vit och ALU Takfäste Fäster takskena mot tak. Tre olika monteringsalternativ Pendlar tak För nedpendling av skensystemet finns fem teleskoperande pendelstorlekar mellan mm. Inställningshålen har en precision på 5 mm mm mm mm mm mm Väggfäste Monteras mot skenans kant alternativt sida. Under eller övermontering Golvstolpe rak Standard 2500 mm, eller i valfri kapad längd upp till 3500 mm. Fot och skenfäste ingår. Vit och ALU Standard mm mm

5 Golvstolpe bockad Enkel-, dubbelbockad eller bockad för golvlist. Skarvdel golvstolpe och täcklock ingår. Kombineras med golvstolpe ovan. Vit och ALU Enkelbockad Dubbelbockad Golvlist Sats för ovanmontering av skena Används tillsammans med väggfäste eller skenfäste golvstolpe för montering av skena ovanpå fästet. och Aluminium Fast ändstopp Monteras enkelt på uppsatt skena. Standard i grundsatser. och Aluminium Flyttbart ändstopp Flyttas enkelt i skenan. Går att montera på uppsatt skena. Säljs som tillbehör. och Aluminium Distanser För passjustering vid ojämnheter. Finns 1, 2 och 5 mm. Material: POM mm grå mm vit mm grå mm vit mm grå mm vit Täckplatta gavel För ett snyggt avslut på skenändan. Samma lock till alla profilstorlekar bryts enkelt av för passning till vald profil. Material: PP Täckplatta tak Monteras på pendel mot taket för att dölja till exempel borrhål. Vit. Material: ABS Täcklist Täcker mellanrum mellan tak och skena. Rulle på 33 m. Fästs mot skenan med tejp. Material: PP : Tejp täcklist rulle 33 m Åkvagn standard Passar även för kurvskenor., POM, PUR, NBR och PA Åkmotor Elektrisk motor som förenklar och hjälper till vid förflyttning i skenan., POM, PUR och NBR

6 Åkvagn travers Till rumstäckande skensystem. Mellan- alternativt underhängd. För mellanhängd komplettera med art.nr: Grå och vit., POM, PUR, NBR, Aluminium och PA T-skruv med låsbricka och mutter Förankrar skenan mot infästningen. Finns i två längder, 30 mm och 40 mm mm mm Skarvsats Används vid skarvning av takmonterade skenor Skarvdel, golvstolpe Skarvar rak och bockad golvstolpe. Inklusive skruv och mutter. Ingår i satsen Golv-stolpe bockad Skenfäste golvstolpe Monteras i golvstolpen och fästs mot skenan. Under eller övermontering. Ingår i golvstolpe Vit Grå Fot till golvstolpe Kan enkelt anpassas mot till exempel våtrumsmattor. Ingår i golvstolpe. Grå. Material: POM Täcklock Täcker borrhålen på golvstolpe. Material: PE Vit Grå Mutterskydd Material: PE M10 Vit M10 Grå M8 Grå Kombilås manuell och elektrisk Används för att koppla samman två skensystem med varandra.finns i enkelt eller dubbelt utförande. Grå. Art.nr Enkelt kombilås,manuellt Dubbelt kombilås, manuellt Enkelt kombilås, elektriskt Dubbelt kombilås, elektriskt

7 Exempel på utföranden Rak skena När rummets utformning möjliggör enkla lyft rakt åt sidan. Kurvskena Installation med kurvskena ger större flexibilitet vid förflyttningar inom rummet. (endast vid takmontage) Travers / Rumstäckande Två fasta skenor och en flyttbar skena för mellan- alternativt underhängd travers. För fleranvändare eller för ett obegränsat antal lyftplatser. Exempel på montage Tak I betongtak, här kan alltid small-profilen användas. Minimalt med synliga detaljer och ingrepp i rummet. Tak - pendling Teleskoperande pendlar som justerar höjden på skensystemet. Används om takhöjden är väldigt hög eller om inredning som till exempel armaturer är i vägen för montering, samt att till exempel montera skenan ovanför undertak. Pendlarna finns i 5 storlekar, 10 cm 100 cm Vägg Där taket av någon anledning inte är möjligt att montera i, används väggfästen. Golv Där varken tak eller vägg är möjligt att montera i, kan systemet monteras med hjälp av golvstolpar.

8 Ett lyftprogram utvecklat för vårdare Etac designar, utvecklar och marknadsför produkter, system och hjälpmedel för människor med nedsatt rörelseförmåga. Vi erbjuder lösningar inom produktområdena hygien, rollatorer, manuella rullstolar, elektriska rullstolar, mobila lyftar, taklyft och ADL hjälpmedel. Produkter som hjälper och underlättar för människor i deras dagliga rutiner, beroende på deras fysiska omständigheter. Etac grundades 1972 och finns idag representerade med egna säljbolag i Sverige, Norge, Danmark, Tyskland, Storbritannien och Nederländerna. Distributionspartner finns dessutom i 40-talet länder runt om i världen. Sedan 80-talet har vi på Etac varit erkända för våra innovativa produkter inom rullstolar, rollatorer och hygien. Med vår långa historia och gedigna erfarenhet att luta oss mot gör vi nu en satsning på allvar för att etablera oss på marknaden för överflyttning. Detta är ett naturligt steg i vår strävan efter att ge människor möjlighet till bästa tänkbara tillvaro utifrån sina egna erfarenheter. Etac:s överflyttningsprogram består av: Etac Nova lyftsystem, bestående av uppresningslyft, mobil lyft, frilyft, taklyft och selar. Etac Immedia, produkter för manuell överflyttning. Etac Education, utbildningsprogram I nära samarbete med vården har vi nu utvecklat ett komplett sortiment av överflyttningsprodukter. December 2010 Etac Sverige AB Box 203, Anderstorp tel kundservice fax kundservice info@etac.se
