1 Eva600EE SystemRoMedic TM Manual - Svenska Lyftarm 2. Lyftpelare 3. Körhandtag 4. Batteripack 5. Nödstopp 6. Kontrollbox 7. Motor för breddning 8. Bakre hjul med broms 9. Lyftbygel med urkrokningsskydd 10. Främre hjul 11. Nödsänkning (manuell) 12. Motor/ställdon för lyftarm 13. Höjdinställning av lyftpelare 8 10 Maxlast: 270kg Den mobila lyften Eva600EE är utvecklad för att täcka de flesta personlyftsbehov tillsammans med rätt lyfttillbehör. Det är en personlyft som klarar både sittande och liggande lyft. Eva600EE är tillverkad till stor del av aluminium vilket ger den en låg vikt i förhållande till vad den klarar av att lyfta. I Handicares produktserie SystemRoMedic ingår bland annat lyftar och lyftselar. SystemRoMedic innebär en helhetssyn på förflyttningar uppdelat i fyra kategorier: överflyttning, positionering, stöd och lyft. Kontroll av funktion Visuell inspektion Gör regelbundna funktionskontroller på lyften. Kontrollera att materialet är helt fritt från skador. Före användning: Kontrollera att lyften är rätt monterad. Kontrollera infästningen av lyftbygeln samt urkrokningsskyddens funktion. Kontrollera lyft- och benbreddningsrörelsen. Kontrollera att ställdonet är korrekt monterat. Läs alltid manualen Läs alltid manualerna för alla hjälpmedel som används vid en förflyttning. Förvara manualen tillgänglig för användare av produkten. Lyften får bara användas av personer som fått utbildning i hanteringen av lyften. Manual nr: Ver

2 Innehållsförteckning Montering Slutlig inspektion... 5 Att använda produkten Viktig information Maxlast Laddning av batteri Handkontroll Nödstopp, nödsänkning Felsökning... 9 Tillbehör Underhåll...10 Teknisk information Måttbeskrivning Eva600EE MANUAL SystemRoMedic TM

3 Montering Kontrollera att samtliga delar finns med: Lyftpelare med lyftarm, lyftmotor samt lyftbygel. Underrede med breddningsmotor och låsvred. Kontrollbox samt batteripack. Handkontroll. Bruksanvisning, laddningsadapter. Lås hjulen på underredet. Placera lyftpelaren i foten på underredet. Lyftpelaren har tre olika möjligheter för inställnining av lyfthöjd. Säkra lyftpelaren med låsvredet. Placera batteriet i fästet på kontrollboxen. Montera körhandtaget med medföljande skruv, mutter, plastbricka samt täckhattar. Anslut kablarna: Kabel till handkontroll i HS, kabel till lyftmotorn på lyftpelaren i uttag M1 och kabel till breddningsmotorn till uttag M2. Frigör nödstoppen och gör en slutlig inspektion (se slutlig inspektion). HS M1 M2 SystemRoMedic TM MANUAL 3

4 Slutlig inspektion Inspektera lyften för att upptäcka eventuella tecken på skador. Kontrollera alla fyra hjulen, kontrollera även hjullåsen. Inspektera alla anslutningar, skruvar och bultar. Sök igenom emballaget för att säkerställa att det inte finns några lösa delar. Kontrollera att nödstoppen fungerar genom att trycka in den och sedan trycka på någon av upp- eller ned-knapparna. Om ingenting händer så fungerar nödstoppen. Tag handkontrollen, tryck på upp-knappen och kör lyftarmen hela vägen upp. Tryck sedan på ned-knappen och kör lyften hela vägen ned. Testa även benbreddningen genom att trycka på knappen för benbreddning. Bredda benen till max och tryck sedan på andra knappen för att minska avståndet igen. Testa lyftens funktion genom att lyfta en person (ej brukaren) med godkänd lyftsele. Kontrollera samtidigt att nödsänkningen fungerar med någon i lyften, se kapitlet Nödsänkning. Om lyften fungerar felfritt, anslut då laddaren i lyften och i ett vägguttag samt kontrollera att laddningslampan lyser på kontrollboxen. OBS! Innan lyften tas i bruk första gången måste den laddas i 4 timmar. Se kapitlet Laddning av batteri. Förvara manualen tillgänglig för användare av produkten. 4 MANUAL SystemRoMedic TM

5 Att använda produkten Viktig information Lyften skall monteras i enlighet med monteringsanvisningar som följer med lyften. Lyften får endast användas inomhus och på plant golv. Lyfttillbehören skall vara rätt utprovade i förhållande till brukarens behov och funktioner. Lämna inte brukaren under förflyttningsmomentet. Maxlasten får under inga omständigheter överskridas. Se vidare under avsnittet maxlast. Förflytta aldrig lyften genom att dra i ställdonet! Lyften får ej vara i direktkontakt med vatten. Do not push Lyften får ej laddas i våtutrymmen. För optimal funktion skall lyften inspekteras regelbundet. Se kapitlet Underhåll. Garantin gäller bara om reparationer eller ändringar utförs av auktoriserad personal. Maxlast Olika produkter i den sammansatta lyftenheten (lyft, lyftbygel, lyftsele, våg och eventuella andra lyfttillbehör) kan ha olika tillåtna maxlaster. Det är alltid den lägsta tillåtna maxlasten på respektive produkt i den sammansatta lyftenheten som styr. Kontrollera alltid tillåten maxlast på lyft och lyfttillbehör före användning och kontakta din återförsäljare vid frågor. SystemRoMedic TM MANUAL 5

6 Laddning av batteri En ton vid användning av lyften indikerar att batterierna behöver laddas. Ladda lyften efter användning så att du alltid är säker på att lyftens batteri är fulladdat. Lås lyftens hjul vid laddning av batteriet. Laddningsprocedur: 1. Koppla in laddningskabeln i eluttaget. 2. Kontrollera att lamporna på kontrollboxen lyser. Den gröna LED-lampan bekräftar att laddaren tar upp elström och den gula LED-lampan indikerar att batteriet laddas. 3. Laddningen avbryts automatiskt vid fulladdat batteri. Väggmonterad laddare. 1. Tag av batteripacket från lyften och placera batteripacket på den väggmonterade laddaren. 2. Kontrollera att LED-lampan på laddarens framsida lyser. OBS! Innan lyften tas i bruk första gången måste den laddas i 4 timmar. Ladda batterierna regelbundet för maximal livslängd. Vi rekommenderar laddning varje dag lyften används. Knappen för nödstopp måste vara utdragen vid laddning. Handkontroll Höjning/sänkning av lyftarmen Markeringar på knapparna anger riktning. Rörelsen avstannar så snart man släpper knapparna. Breddning/avsmalning av underredet Markeringar på knapparna anger funktion. Rörelsen avstannar så snart man släpper knapparna. 6 MANUAL SystemRoMedic TM

7 Nödstopp Nödstopp: Tryck in den röda nödstoppknappen på kontrollboxen. Återställning: Vrid knappen i pilarnas riktning tills knappen poppar ut. För att batteriet inte ska laddas ur rekommenderar vi att nödstoppen trycks in då lyften inte används. Nödsänkning Manuell nödsänkning: Snurra den runda plasthylsan på ställdonet medsols för mekanisk nödsänkning. Elektrisk nödsänkning: Använd nedknappen på kontrollboxen för elektrisk nödsänkning. Felsökning Om lyft- eller benbreddningsrörelsen inte fungerar, kontrollera följande: - Att nödstoppen inte är intryckt - Att samtliga kablar är rätt anslutna och ordentligt intryckta. Dra ut kontakterna och tryck tillbaka dem ordentligt. - Att batteriet inte är under laddning. - Att batteriet är laddat. Om lyften inte fungerar tillfredsställande kontakta din återförsäljare. Om missljud hörs: - Försök fastställa varifrån ljuden kommer. Tag lyften ur bruk och kontakta din återförsäljare. SystemRoMedic TM MANUAL 7

8 A B C D DRAWN APPROVED BY NAME hc-mabr - DATE STATUS: COMMENTS: Unless otherwise stated, general tolerances according to ISO 2768-m 5 6 TITLE - SIZE DWG. NO. REV. A4 - - MATERIAL: 1023 Carbon Steel Sheet (SS) SCALE:2:1 WEIGHT: g SHEET 1 OF 1 A B C Tillbehör SystemRoMedic Lyftselar I SystemRoMedic finns ett brett urval av funktionella, bekväma och högkvalitativa lyftselar anpassade för olika typer av lyft och för brukare med olika behov. Lyftselarna finns i flera olika material och i storlekar från XXS till XXL. Alla modeller är både säkra och mycket lätta att använda. Valet av modell och material styrs av lyftsituationen och brukarens behov. Lyftbyglar SlingBar är SystemRoMedics lyftbygel i aluminium. Den finns i tre olika bredder och passar därför för de allra flesta lyftsituationer och för brukare i alla storlekar. SlingBar S (350mm) artikelnummer: SlingBar M (450mm) artikelnummer: SlingBar L (600mm) artikelnummer: SideBar artikelnummer: SwiftHook, snabbkoppling för lyftbygel artikelnummer: StretcherBar, artikelnummer: , och StretcherSling, artikelnummer: , för lyft i liggande position. Vågar SystemRoMedics vågar Charder MHS2500 används tillsammans med stationär eller mobil lyft för att väga patienter. Artikelnummer: (300kg) Artikelnummer: (400 kg) Gåstöd AmbulationArm monteras på masten och ger stöd vid gåträning. Artikelnummer: Positioneringshjälpmedel I SystemRoMedic finns ett brett urval av funktionella, bekväma och högkvalitativa positioneringshjälpmedel anpassade för olika typer av förflyttningar och för brukare med olika behov. Ready for life Lyftbygel Ready for life fyrpunktsbygel, Sling bar RFL X4, är utvecklad för att ge mer utrymme i lyftselen för till exempel överviktiga och/eller smärtkänsliga personer. Artikelnummer: MANUAL SystemRoMedic TM

9 Underhåll Lyften ska genomgå noggrann kontroll minst en gång per år. Kontrollen utförs av auktoriserad personal i enlighet med Handicares servicemanual. Reparation och underhåll får endast utföras av auktoriserad personal som använder originalreservdelar. Uttjänta batterier lämnas till närmaste miljövårdsanläggning för återvinning eller återsändes till Handicare eller till återförsäljare av Handicares produkter. Rengöring Rengör lyften med varmt vatten eller tvättsprit och se till att hjulen är fria från smuts och hår. Använd inte rengöringsmedel som innehåller fenol eller klor då detta kan skada materialet. Förvaring Då lyften inte ska användas under en längre tid ex vid transport rekommenderar vi att man trycker in nödstoppen. Lyften bör förvaras frostfritt samt ej över normal luftfuktighet (ca 60%). Serviceavtal Handicare erbjuder möjlighet att teckna serviceavtal för underhåll och återkommande provning av er mobillyft. Kontakta din lokala Handicarerepresentant. SystemRoMedic TM MANUAL 9

10 Teknisk information Lyfthastighet: Batterier: Laddare: Motor (lyftpelare): Motor (underrede): Ljudnivå: Material: Nödsänkning: Hjul: Skyddsklass: Vikt: Förväntad livslängd: Tryckkraft knappar på handkontroll: 34 mm/s utan belastning. Två 12V, 2,9 Ah ventilreglerade slutna blyack. s.k. gelbatterier. Max 400mA DC 24V, 10 A. IP X4. Drifttid: 10% maximal löpande drifttid på 2 minuter, max 5,5 riktningsändringar per minut. Push: N. DC 24 V, 3 A. IP X4. Drifttid: 10% at maximal löpande drifttid på 2 minuter, max 5,5 riktningsändringar per minut. Push: 3000N. Med last: upp: 74,7 db(a) ner: 52,6 db(a). Aluminium Mekanisk och elektrisk 100mm IPX4 34 kg 10 år 4 N Produkten uppfyller kraven i det medicintekniska direktivet 93/42/EEG. Apparaten är avsedd för inomhusbruk. Type B, enligt skyddsgrad mot elektrisk chock. 10 MANUAL SystemRoMedic TM

11 Måttbeskrivning Eva600EE A B A A A B B G H B A B C ,55 D 88 34,67 E 11,5 4,53 F 6 2,36 G G G F C D E H Kolumn A mått i cm och vikt i kg. Kolumn B mått i tum och vikt i lbs. SystemRoMedic TM MANUAL 11

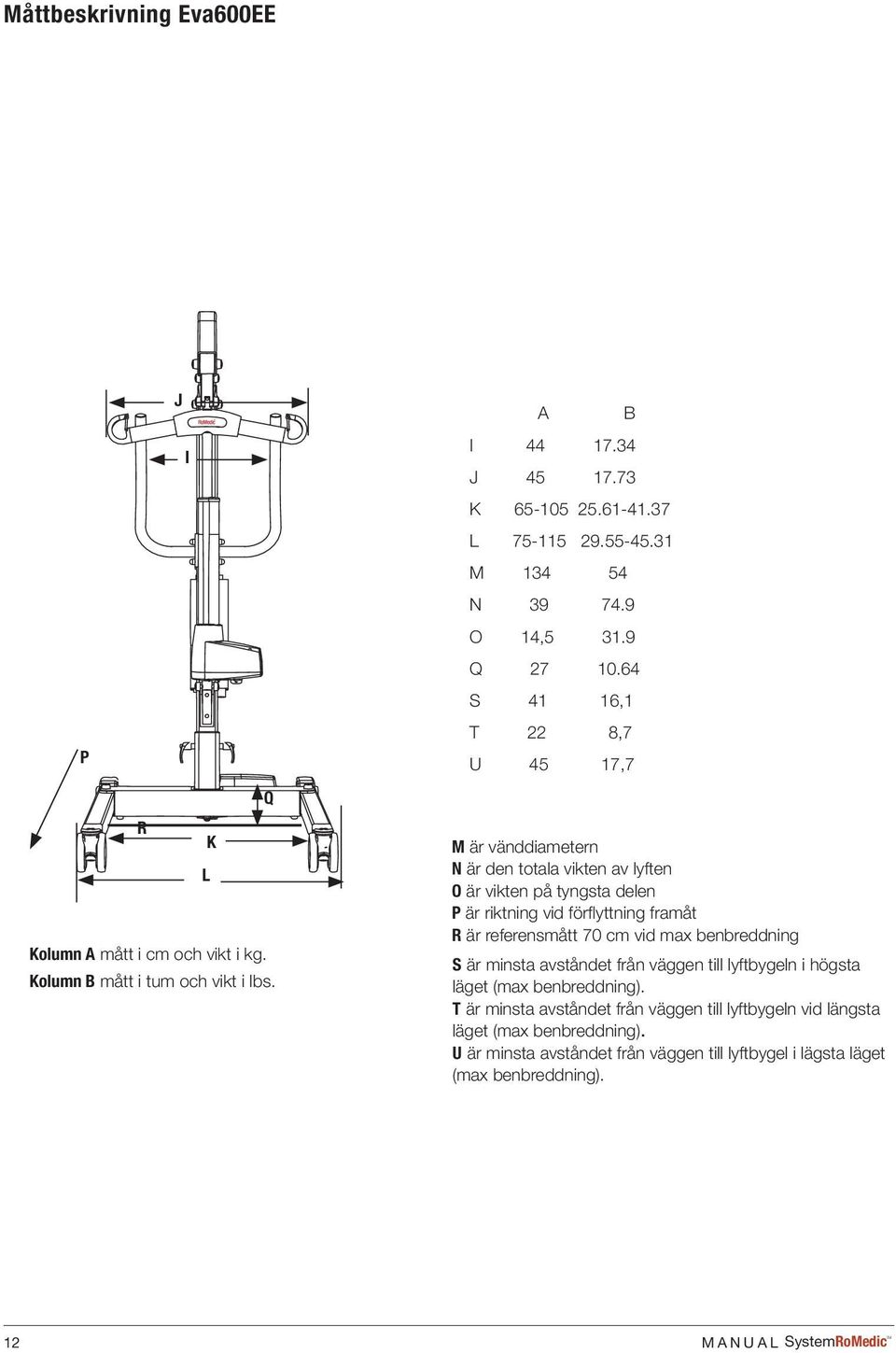

12 Måttbeskrivning Eva600EE J I P Q R K L Kolumn A mått i cm och vikt i kg. Kolumn B mått i tum och vikt i lbs. A B I J K L M N O 14, Q S 41 16,1 T 22 8,7 U 45 17,7 M är vänddiametern N är den totala vikten av lyften O är vikten på tyngsta delen P är riktning vid förflyttning framåt R är referensmått 70 cm vid max benbreddning S är minsta avståndet från väggen till lyftbygeln i högsta läget (max benbreddning). T är minsta avståndet från väggen till lyftbygeln vid längsta läget (max benbreddning). U är minsta avståndet från väggen till lyftbygel i lägsta läget (max benbreddning). 12 MANUAL SystemRoMedic TM

13 SystemRoMedic TM I 25 år har vi helhjärtat ägnat oss åt utveckling av smarta och lättanvända hjälpmedel för säkra och enkla förflyttningar samt åt att göra livet och arbetet enklare för brukare och personal inom vård och omsorg. Erfarenhet, innovation och utbildning är grunden för SystemRoMedic, en helhetslösning för alla tänkbara förflyttningssituationer. Överflyttning, produkter för förflyttning mellan två enheter Positionering, produkter för lägesförändring inom samma enhet Stöd, produkter för stöd vid mobilisering Lyft, produkter anpassade för lyft Filosofin bakom SystemRoMedic fokuserar på att minska uppkomsten av arbetsrelaterade skador samtidigt som brukarens upplevelse av självständighet, oberoende och värdighet ökar. Genom en kombination av utbildning, träning och ett komplett sortiment av effektiva förflyttningshjälpmedel erbjuder SystemRoMedic förbättring av både arbetsmiljö och vårdkvalitet samtidigt som signifikanta kostnadsbesparingar kan göras. Vår mission, att hjälpa människor, har alltid varit och kommer alltid att vara drivkraften bakom våra innovationer. Vi älskar enkla förflyttningar. Vid frågor om produkten och dess användning, kontakta din lokala distributör. Se för en komplett distributörsförteckning. Se till att du alltid har rätt version av manualen. Den senaste versionen finns att ladda ned från vår hemsida Handicare AB Veddestav. 15, Box 640 SE Järfälla SWEDEN Tel: +46 (0) Fax:+46 (0) info@handicare.se Internet:
