Eva400EE/Eva400EM. Kontroll av funktion. Läs alltid manualen. SystemRoMedic TM. Manual - Svenska

Transkript

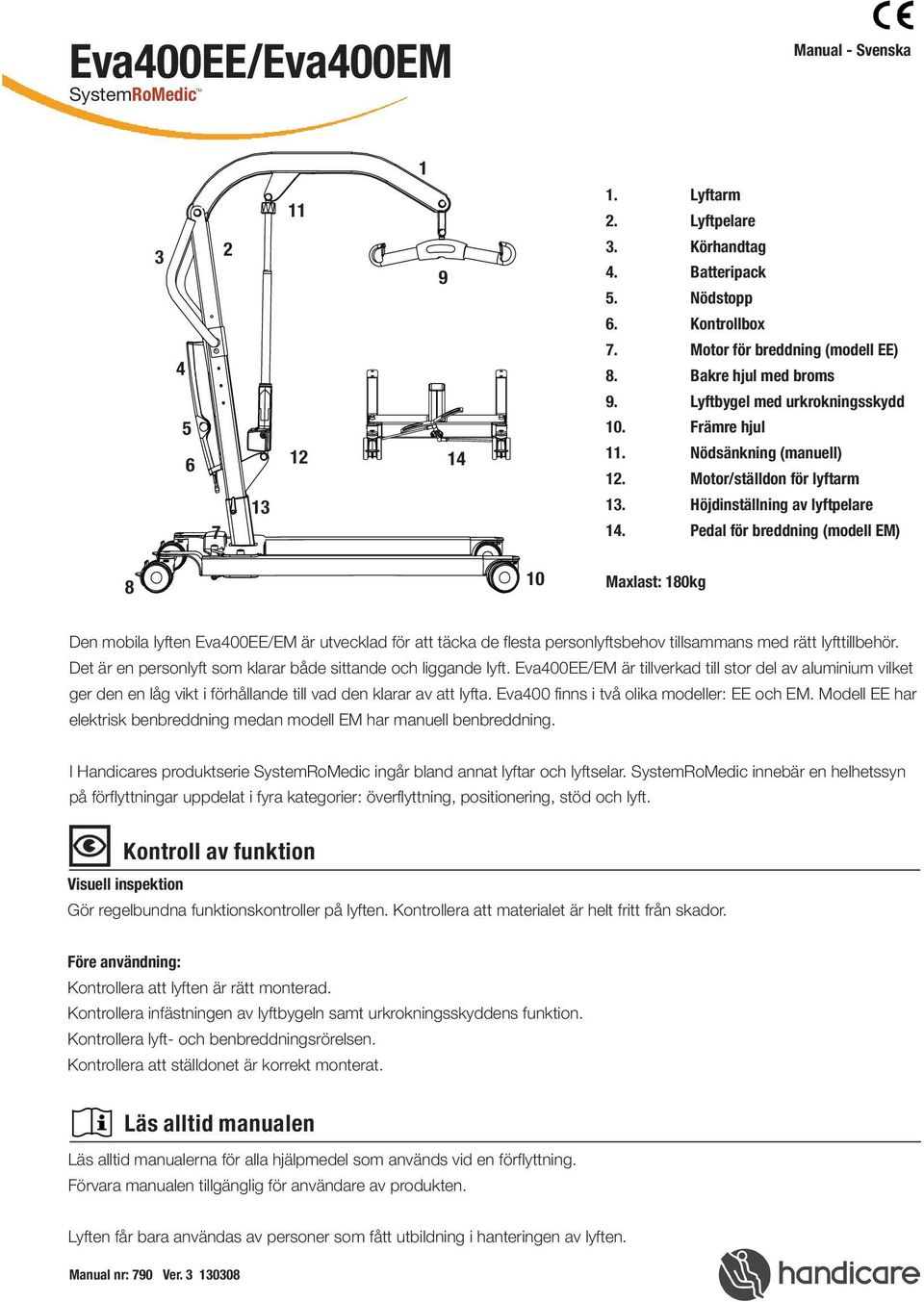

1 DRAWN APPROVED BY STATUS: COMMENTS: NAME DATE TITLE SIZE MATERIAL: SCALE:1:10 DWG. NO. WEIGHT: Eva400EE/Eva400EM SystemRoMedic TM Manual - Svenska REVISION HISTORY A REV. DESCRIPTION B C D Eva450EML Lyftarm 2. Lyftpelare 3. Körhandtag 4. Batteripack 5. Nödstopp 6. Kontrollbox Eva450EEL Eva600EEL 7. Motor för breddning (modell EE) 8. Bakre hjul med broms 9. Lyftbygel med urkrokningsskydd 10. Främre hjul 11. Nödsänkning (manuell) 12. Motor/ställdon för lyftarm 13. Höjdinställning av lyftpelare 14. Pedal för breddning (modell EM) 8 E 10 Maxlast: 180kg hc-jope Released Den mobila lyften Eva400EE/EM är utvecklad för att täcka de flesta personlyftsbehov tillsammans med rätt lyfttillbehör. Det är en personlyft som klarar både sittande och liggande lyft. Eva400EE/EM är tillverkad till stor del av aluminium vilket F ger den en låg vikt i förhållande till vad den klarar av att lyfta. Eva400 finns i två olika modeller: EE och EM. Modell EE har elektrisk benbreddning medan modell EM har manuell benbreddning Unless otherwise stated, general tolerances according to ISO 2768-m EVA EEL 4 A This drawing and any information or descriptive matter set out hereon are the confid and must not be disclosed, loaned, copied or used for manufacturing, tendering or I Handicares produktserie SystemRoMedic ingår bland annat lyftar och lyftselar. SystemRoMedic innebär en helhetssyn på förflyttningar uppdelat i fyra kategorier: överflyttning, positionering, stöd och lyft. Kontroll av funktion Visuell inspektion Gör regelbundna funktionskontroller på lyften. Kontrollera att materialet är helt fritt från skador. Före användning: Kontrollera att lyften är rätt monterad. Kontrollera infästningen av lyftbygeln samt urkrokningsskyddens funktion. Kontrollera lyft- och benbreddningsrörelsen. Kontrollera att ställdonet är korrekt monterat. Läs alltid manualen Läs alltid manualerna för alla hjälpmedel som används vid en förflyttning. Förvara manualen tillgänglig för användare av produkten. Lyften får bara användas av personer som fått utbildning i hanteringen av lyften. Manual nr: 790 Ver

2 Innehållsförteckning Montering Slutlig inspektion... 4 Att använda produkten Viktig information Maxlast Laddning av batteri Handkontroll Benbreddning Nödstopp, nödsänkning Bromsar Felsökning... 8 Tillbehör... 9 Underhåll...10 Teknisk information Måttbeskrivning Eva400EE MANUAL SystemRoMedic TM

3 Montering Kontrollera att samtliga delar finns med: Lyftpelare med lyftarm, lyftmotor samt lyftbygel. Underrede med breddningsmotor och låsvred. Kontrollbox samt lock för kablage. Handkontroll. Bruksanvisning, laddningsadapter. Lås hjulen på underredet. Placera lyftpelaren i foten på underredet. Lyftpelaren har tre olika möjligheter för inställning av lyfthöjd. Säkra lyftpelaren med låsvredet. Montera körhandtaget med medföljande skruv, mutter, plastbricka samt täckhattar. Anslut kablarna till kontrollboxen. Kabel till lyftmotorn på lyftpelaren till uttag 1 och kabel till breddningsmotorn till uttag 2 (modell EE). Montera lock för kablage med de två skruvarna. Lock för kablage Frigör nödstoppen och gör en slutlig inspektion (se slutlig inspektion). Handkontroll 1 2 SystemRoMedic TM MANUAL 3

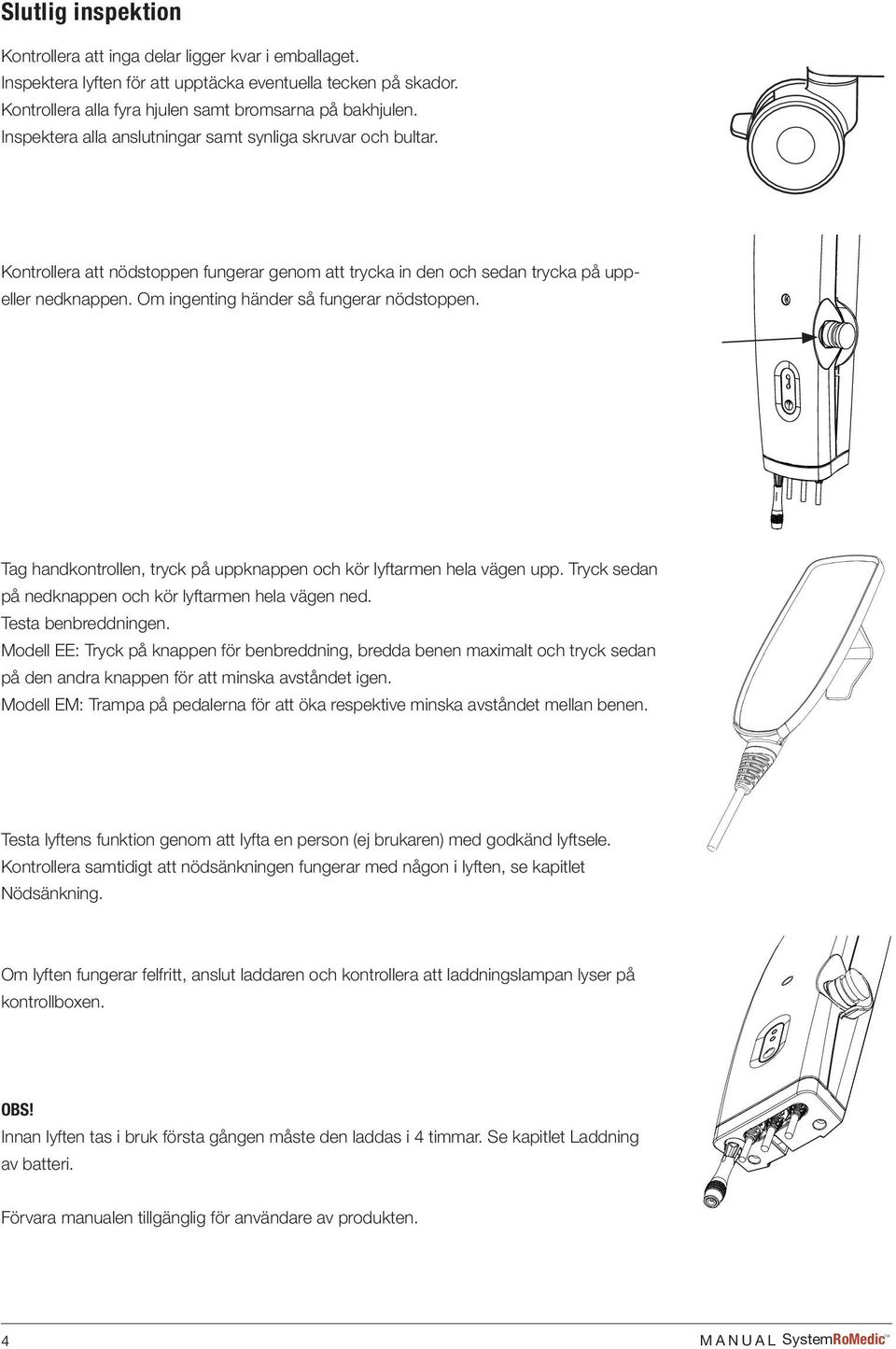

4 Slutlig inspektion Kontrollera att inga delar ligger kvar i emballaget. Inspektera lyften för att upptäcka eventuella tecken på skador. Kontrollera alla fyra hjulen samt bromsarna på bakhjulen. Inspektera alla anslutningar samt synliga skruvar och bultar. Kontrollera att nödstoppen fungerar genom att trycka in den och sedan trycka på upp- eller nedknappen. Om ingenting händer så fungerar nödstoppen. Tag handkontrollen, tryck på uppknappen och kör lyftarmen hela vägen upp. Tryck sedan på nedknappen och kör lyftarmen hela vägen ned. Testa benbreddningen. Modell EE: Tryck på knappen för benbreddning, bredda benen maximalt och tryck sedan på den andra knappen för att minska avståndet igen. Modell EM: Trampa på pedalerna för att öka respektive minska avståndet mellan benen. Testa lyftens funktion genom att lyfta en person (ej brukaren) med godkänd lyftsele. Kontrollera samtidigt att nödsänkningen fungerar med någon i lyften, se kapitlet Nödsänkning. Om lyften fungerar felfritt, anslut laddaren och kontrollera att laddningslampan lyser på kontrollboxen. OBS! Innan lyften tas i bruk första gången måste den laddas i 4 timmar. Se kapitlet Laddning av batteri. Förvara manualen tillgänglig för användare av produkten. 4 MANUAL SystemRoMedic TM

5 Att använda produkten Viktig information Lyften skall monteras i enlighet med monteringsanvisningar som följer med lyften. Lyften får endast användas inomhus och på plant golv. Vid lyft från golv skall bakhjulen alltid låsas för att lyften inte ska rulla in i huvudet på brukaren. I övriga fall bör hjulen lämnas olåsta för att lyften skall kunna justera sig efter brukarens tyngdpunkt. Lyfttillbehören skall vara rätt utprovade i förhållande till brukarens behov och funktioner. Lämna inte brukaren under förflyttningsmomentet. Maxlasten får under inga omständigheter överskridas. Se vidare under avsnittet maxlast. Förflytta aldrig lyften genom att dra i ställdonet! Lyften får ej vara i direktkontakt med vatten. Do not push Lyften får ej laddas i våtutrymmen. För optimal funktion skall lyften inspekteras regelbundet. Se kapitlet Underhåll. Garantin gäller bara om reparationer eller ändringar utförs av auktoriserad personal. Maxlast Olika produkter i den sammansatta lyftenheten (lyft, lyftbygel, lyftsele, våg och eventuella andra lyfttillbehör) kan ha olika tillåtna maxlaster. Det är alltid den lägsta tillåtna maxlasten på respektive produkt i den sammansatta lyftenheten som styr. Kontrollera alltid tillåten maxlast på lyft och lyfttillbehör före användning och kontakta din återförsäljare vid frågor. SystemRoMedic TM MANUAL 5

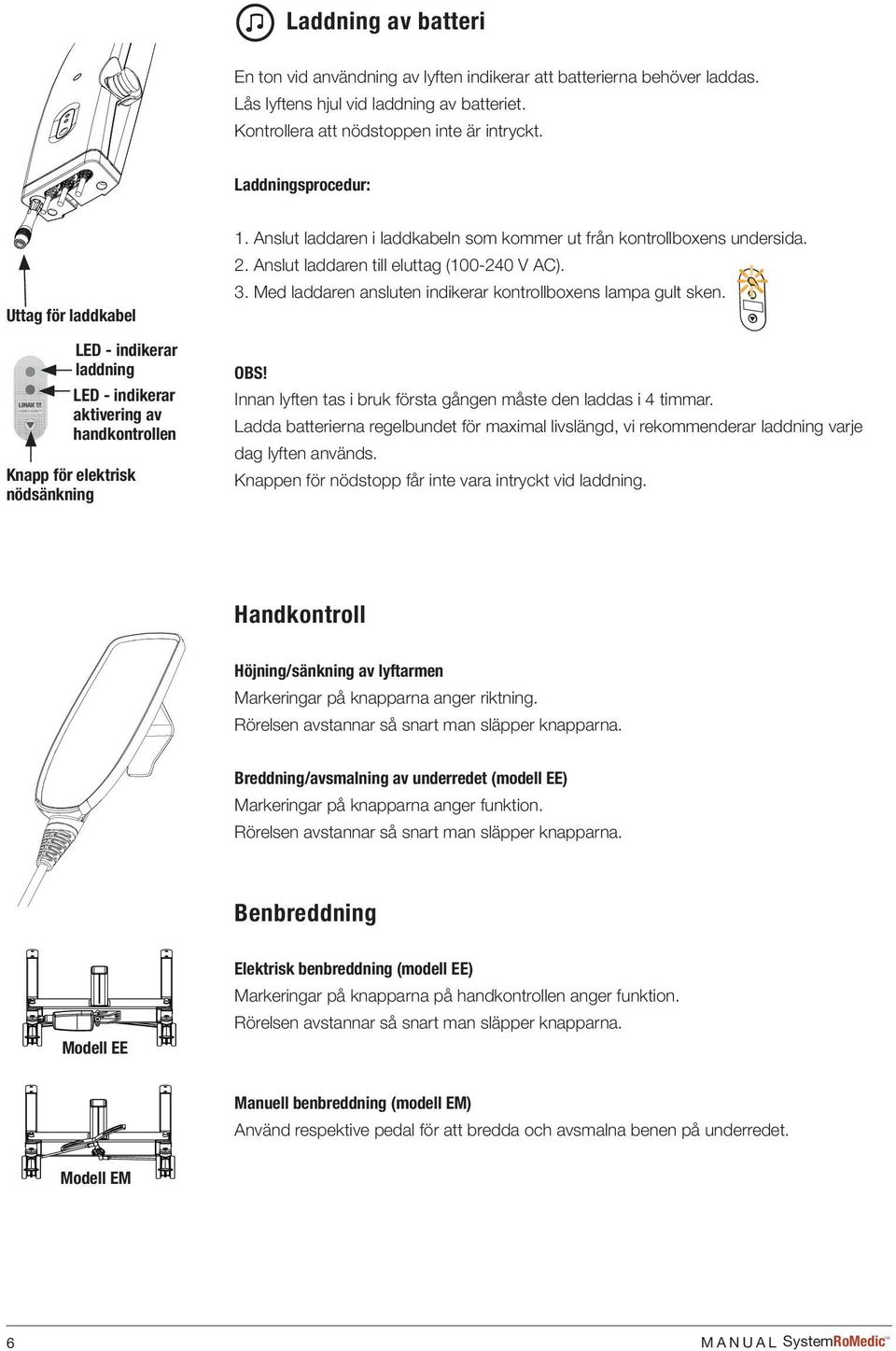

6 DRAWN APPROVED BY STATUS: COMMENTS: NAME DATE TITLE SIZE MATERIAL: SCALE:1:10 DWG. NO. WEIGHT: DRAWN APPROVED BY STATUS: COMMENTS: SHEET 1 OF 1 NAME REV. DATE TITLE SIZE MATERIAL: DWG. NO. REV. Laddning av batteri En ton vid användning av lyften indikerar att batterierna behöver laddas. Lås lyftens hjul vid laddning av batteriet. Kontrollera att nödstoppen inte är intryckt. Laddningsprocedur: Uttag för laddkabel LED - indikerar laddning LED - indikerar aktivering av handkontrollen Knapp för elektrisk nödsänkning 1. Anslut laddaren i laddkabeln som kommer ut från kontrollboxens undersida. 2. Anslut laddaren till eluttag ( V AC). 3. Med laddaren ansluten indikerar kontrollboxens lampa gult sken. OBS! Innan lyften tas i bruk första gången måste den laddas i 4 timmar. Ladda batterierna regelbundet för maximal livslängd, vi rekommenderar laddning varje dag lyften används. Knappen för nödstopp får inte vara intryckt vid laddning. Handkontroll Höjning/sänkning av lyftarmen REVISION HISTORY Markeringar på knapparna anger riktning. REV. DESCRIPTION DATE APPROVED A Rörelsen avstannar så snart man släpper knapparna. Breddning/avsmalning av underredet (modell EE) Markeringar på knapparna anger funktion B Rörelsen avstannar så snart man släpper knapparna. REVISION HISTORY REV. DESCRIPTION DATE APPROVED A Eva450EEL Benbreddning Eva600EEL C Modell EE Eva450EML Elektrisk benbreddning (modell EE) Markeringar på knapparna på handkontrollen anger funktion. Rörelsen avstannar så snart man släpper knapparna. Eva450EEL Eva600EEL D B C Manuell benbreddning (modell EM) Använd respektive pedal för att bredda och avsmalna benen på underredet. Modell EM D hc-jope Released Unless otherwise stated, general tolerances according to ISO 2768-m EVA EEL 450 base A g 3 4 This drawing and any information or descriptive matter set out hereon are the confidential and copyright property of Handicare and must not be disclosed, loaned, copied or used for manufacturing, tendering or any other purpose without their written permission. hc-jope MANUAL SystemRoMedic TM Released Unless otherwise stated, general tolerances according to ISO 2768-m EVA EEL 450 base A

7 Nödstopp Nödstopp: Tryck in den röda nödstoppknappen på kontrollboxen. Återställning: Vrid knappen i pilarnas riktning tills knappen poppar ut. För att batteriet inte ska laddas ur rekommenderar vi att nödstoppen trycks in då lyften inte används. Nödsänkning Manuell nödsänkning: Snurra den runda plasthylsan på ställdonet medsols för mekanisk nödsänkning. Elektrisk nödsänkning: Använd nedknappen på kontrollboxen för elektrisk nödsänkning. Bromsar Låsning av hjulen Bromsa bakhjulen genom att trycka ned bromspedalen på vardera bakhjul med hjälp av foten. Hjulen bör hållas olåsta vid lyft av brukare för att lyften skall kunna ställa in sig efter brukarens tyngdpunkt. Enda gången hjulen skall låsas är vid lyft från golv där det annars finns en risk att lyften rullar in i brukarens huvud. Låsta hjul under lyft ökar risken för att lyften ska tippa. Låsa upp hjulen Lås upp hjulen genom att trycka bromspedalen uppåt med hjälp av foten. SystemRoMedic TM MANUAL 7

8 Felsökning Om lyft- eller benbreddningsrörelsen inte fungerar, kontrollera följande: - Att nödstoppen inte är intryckt - Att samtliga kablar är rätt anslutna och ordentligt intryckta. Dra ut kontakterna och tryck tillbaka dem ordentligt. - Att batteriet inte är under laddning. - Att batteriet är laddat. Om lyften inte fungerar tillfredsställande kontakta din återförsäljare. Om missljud hörs: - Försök fastställa varifrån ljuden kommer. Tag lyften ur bruk och kontakta din återförsäljare. 8 MANUAL SystemRoMedic TM

9 A B C D DRAWN APPROVED BY NAME hc-mabr - DATE STATUS: COMMENTS: Unless otherwise stated, general tolerances according to ISO 2768-m 5 6 TITLE - SIZE DWG. NO. REV. A4 - - MATERIAL: 1023 Carbon Steel Sheet (SS) SCALE:2:1 WEIGHT: g SHEET 1 OF 1 A B C Tillbehör SystemRoMedic Lyftselar I SystemRoMedic finns ett brett urval av funktionella, bekväma och högkvalitativa lyftselar anpassade för olika typer av lyft och för brukare med olika behov. Lyftselarna finns i flera olika material och i storlekar från XXS till XXL. Alla modeller är både säkra och mycket lätta att använda. Valet av modell och material styrs av lyftsituationen och brukarens behov. Lyftbyglar SlingBar är SystemRoMedics lyftbygel i aluminium. Den finns i tre olika bredder och passar därför för de allra flesta lyftsituationer och för brukare i alla storlekar. SlingBar S (350mm) artikelnummer: SlingBar M (450mm) artikelnummer: SlingBar L (600mm) artikelnummer: SlingBarSpreader M artikelnummer: SwiftHook, snabbkoppling för lyftbygel artikelnummer: StretcherBar, artikelnummer: , och StretcherSling, artikelnummer: , för lyft i liggande position. Vågar SystemRoMedics vågar Charder MHS2500 används tillsammans med stationär eller mobil lyft för att väga patienter. Artikelnummer: (300kg) Artikelnummer: (400 kg) Gåstöd AmbulationArm monteras på masten och ger stöd vid gåträning. Artikelnummer: Positioneringshjälpmedel I SystemRoMedic finns ett brett urval av funktionella, bekväma och högkvalitativa positioneringshjälpmedel anpassade för olika typer av förflyttningar och för brukare med olika behov. Ready for life Lyftbygel Ready for life fyrpunktsbygel, Sling bar RFL X4, är utvecklad för att ge mer utrymme i lyftselen för till exempel överviktiga och/eller smärtkänsliga personer. Artikelnummer: SystemRoMedic TM MANUAL 9

10 Underhåll Lyften ska genomgå noggrann kontroll minst en gång per år. Kontrollen utförs av auktoriserad personal i enlighet med Handicares servicemanual. Reparation och underhåll får endast utföras av auktoriserad personal som använder originalreservdelar. Uttjänta batterier lämnas till närmaste miljövårdsanläggning för återvinning eller återsändes till Handicare eller till återförsäljare av Handicares produkter. Rengöring Rengör lyften med varmt vatten eller tvättsprit och se till att hjulen är fria från smuts och hår. Använd inte rengöringsmedel som innehåller fenol eller klor då detta kan skada materialet. Förvaring Då lyften inte ska användas under en längre tid ex vid transport rekommenderar vi att man trycker in nödstoppen. Lyften bör förvaras frostfritt samt ej över normal luftfuktighet (ca 60%). Serviceavtal Handicare erbjuder möjlighet att teckna serviceavtal för underhåll och återkommande provning av er mobillyft. Kontakta din lokala Handicarerepresentant. 10 MANUAL SystemRoMedic TM

11 Teknisk information Lyfthastighet: Laddare: Batterier: Motor (lyftpelare): Motor (underrede): Material: Nödsänkning: Hjul: Skyddsklass: Vikt: Ljudnivå: Förväntad livslängd: Tryckkraft knappar på handkontroll: 37 mm/s utan belastning. Max 400mA 24V, 2,9 Ah ventilreglerade slutna blyack. s.k. gelbatterier. DC 24V, 4,5 A. IP X4. Drifttid: 10% vid maximal löpande drifttid på 2 minuter, max 5 riktningsändringar per minut. Push: N. DC 24 V, 1,5 A. IP X4. Drifttid: 10% vid maximal löpande drifttid på 2 minuter, max 5 riktningsändringar per minut. Push: 1500N. Stål Mekanisk och elektrisk Fram 100 mm, bak 100 mm IPX4 42,8 kg Med last: upp: 43 db(a) ner: 44 db(a). 10 år 4 N Produkten uppfyller kraven i det medicintekniska direktivet 93/42/EEG. Apparaten är avsedd för inomhusbruk. Type B, enligt skyddsgrad mot elektrisk chock. SystemRoMedic TM MANUAL 11

12 Måttbeskrivning Eva400EE/EM A B A A A B B G H B A B C ,22 C ,67 D 88 34,67 E 11,5 4,53 F 6 2,36 G G F C1 C2 D E G H Kolumn A mått i cm och vikt i kg. Kolumn B mått i tum och vikt i lbs. 12 MANUAL SystemRoMedic TM

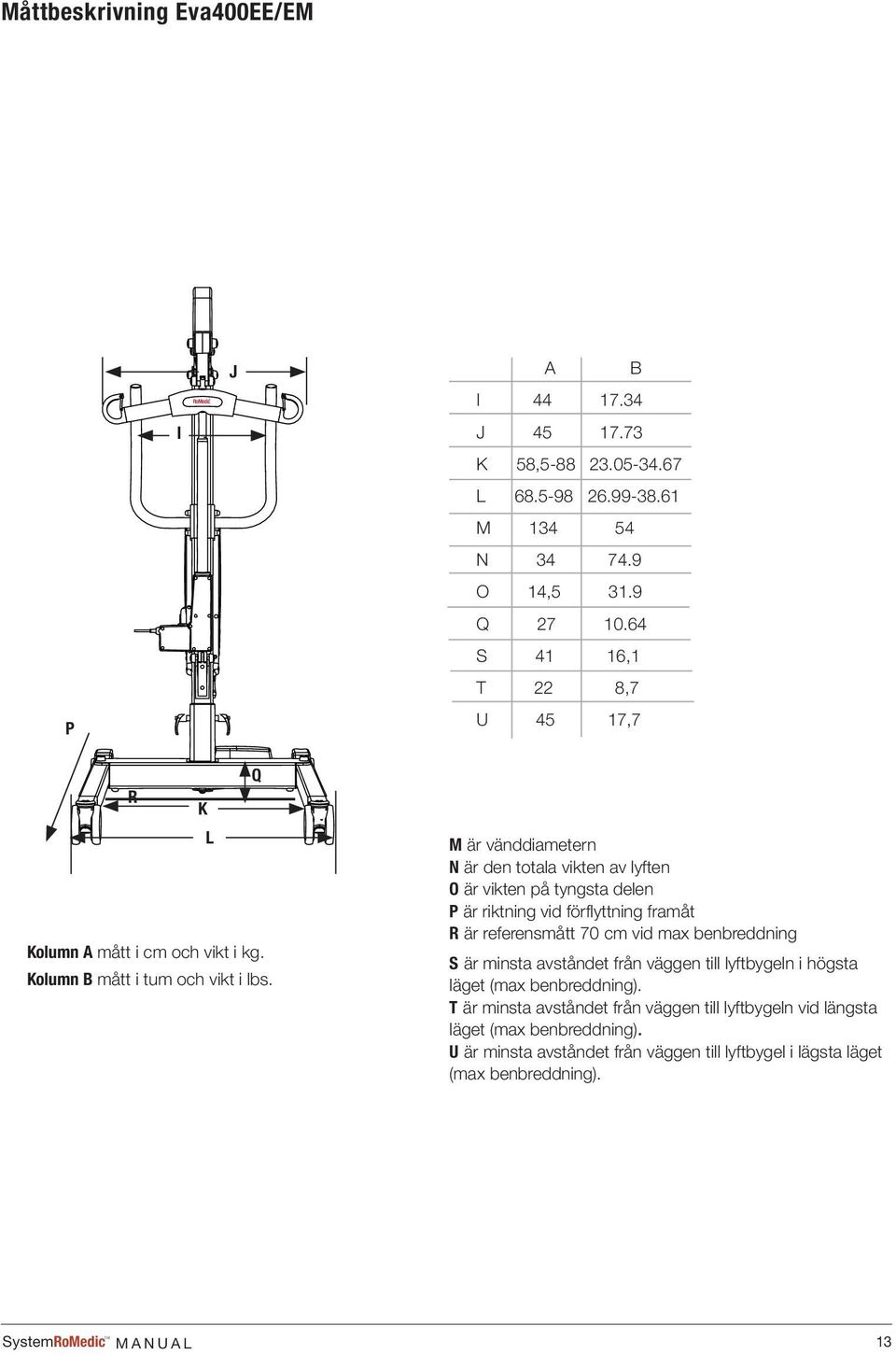

13 Måttbeskrivning Eva400EE/EM P I J A B I J K 58, L M N O 14, Q S 41 16,1 T 22 8,7 U 45 17,7 Q R K L Kolumn A mått i cm och vikt i kg. Kolumn B mått i tum och vikt i lbs. M är vänddiametern N är den totala vikten av lyften O är vikten på tyngsta delen P är riktning vid förflyttning framåt R är referensmått 70 cm vid max benbreddning S är minsta avståndet från väggen till lyftbygeln i högsta läget (max benbreddning). T är minsta avståndet från väggen till lyftbygeln vid längsta läget (max benbreddning). U är minsta avståndet från väggen till lyftbygel i lägsta läget (max benbreddning). SystemRoMedic TM MANUAL 13
