1 Bruksanvisning Patientstol med delade benstöd Bäste kund, Vi tackar för det förtroende som Du visat genom att köpa denna patientstol. Samtliga våra produkter har, liksom denna patientstol, slutmonterats och testats i Landvetter i enlighet med våra strikta kvalitetskrav. Innan Du börjar använda Din patientstol bör Du läsa igenom bruksanvisningen ordentligt. Effektiviten, säkerheten och värdet på stolen beror till stor del på ett korrekt handhavande och en god skötsel. Vi hoppas att Du skall bli nöjd med Din nya patientstol och att den skall tjäna Dig väl under många år.

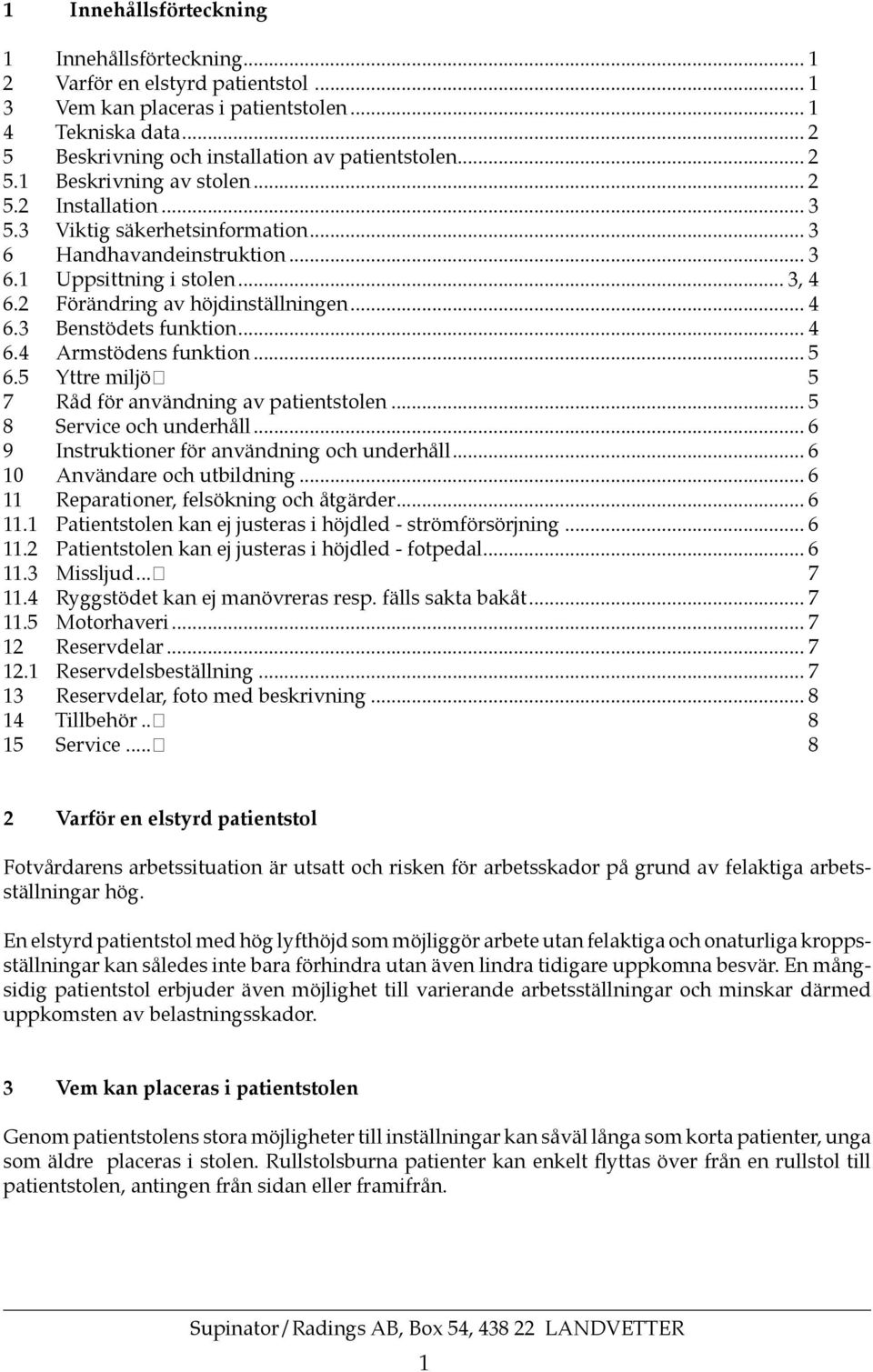

2 1 Innehållsförteckning 1 Innehållsförteckning Varför en elstyrd patientstol Vem kan placeras i patientstolen Tekniska data Beskrivning och installation av patientstolen Beskrivning av stolen Installation Viktig säkerhetsinformation Handhavandeinstruktion Uppsittning i stolen... 3, Förändring av höjdinställningen Benstödets funktion Armstödens funktion Yttre miljö 5 7 Råd för användning av patientstolen Service och underhåll Instruktioner för användning och underhåll Användare och utbildning Reparationer, felsökning och åtgärder Patientstolen kan ej justeras i höjdled - strömförsörjning Patientstolen kan ej justeras i höjdled - fotpedal Missljud Ryggstödet kan ej manövreras resp. fälls sakta bakåt Motorhaveri Reservdelar Reservdelsbeställning Reservdelar, foto med beskrivning Tillbehör Service Varför en elstyrd patientstol Fotvårdarens arbetssituation är utsatt och risken för arbetsskador på grund av felaktiga arbetsställningar hög. En elstyrd patientstol med hög lyfthöjd som möjliggör arbete utan felaktiga och onaturliga kroppsställningar kan således inte bara förhindra utan även lindra tidigare uppkomna besvär. En mångsidig patientstol erbjuder även möjlighet till varierande arbetsställningar och minskar därmed uppkomsten av belastningsskador. 3 Vem kan placeras i patientstolen Genom patientstolens stora möjligheter till inställningar kan såväl långa som korta patienter, unga som äldre placeras i stolen. Rullstolsburna patienter kan enkelt flyttas över från en rullstol till patientstolen, antingen från sidan eller framifrån. 1

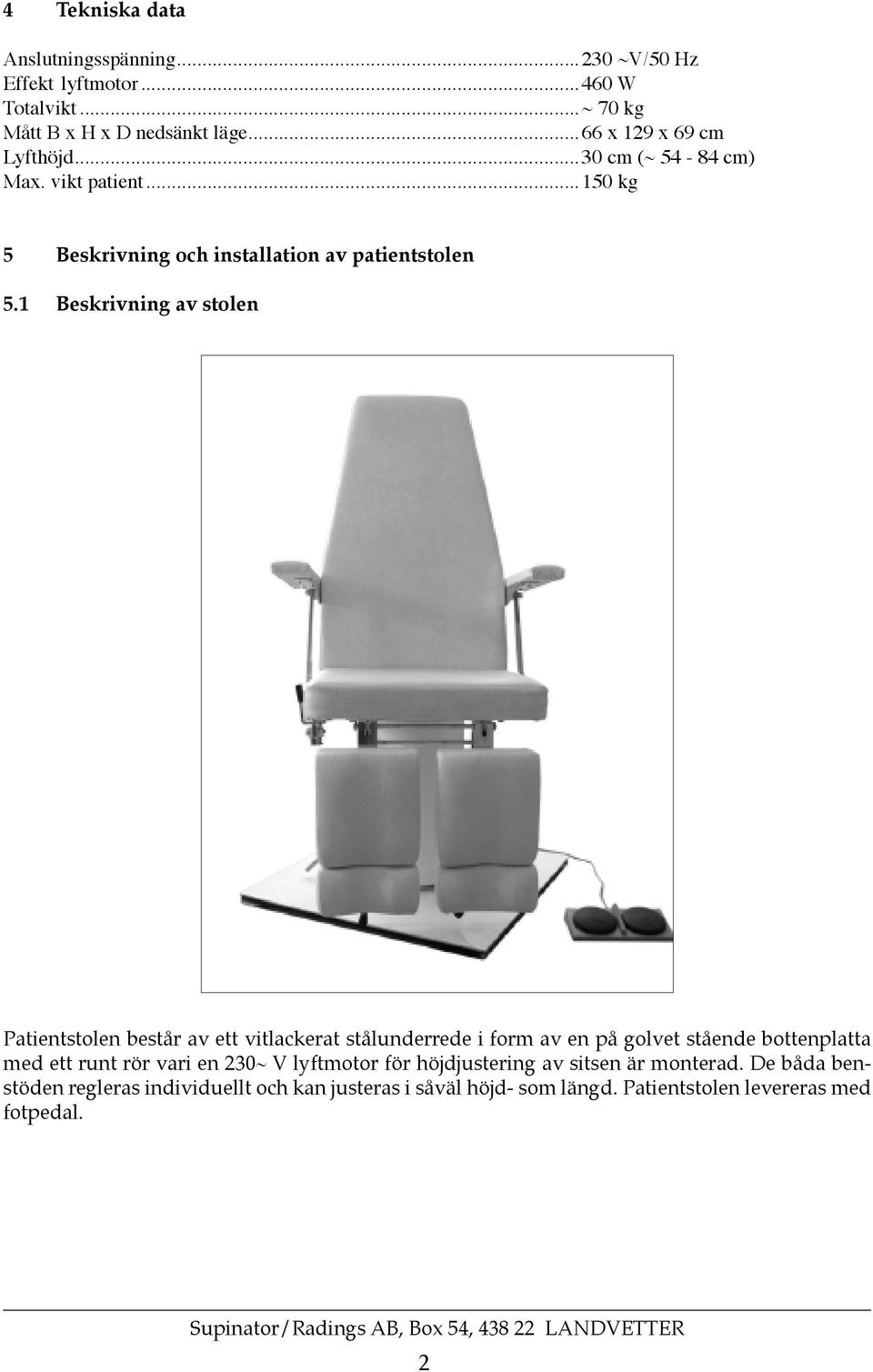

3 4 Tekniska data Anslutningsspänning ~V/50 Hz Effekt lyftmotor W Totalvikt...~ 70 kg Mått B x H x D nedsänkt läge...66 x 129 x 69 cm Lyfthöjd...30 cm (~ cm) Max. vikt patient kg 5 Beskrivning och installation av patientstolen 5.1 Beskrivning av stolen Patientstolen består av ett vitlackerat stålunderrede i form av en på golvet stående bottenplatta med ett runt rör vari en 230~ V lyftmotor för höjdjustering av sitsen är monterad. De båda benstöden regleras individuellt och kan justeras i såväl höjd- som längd. Patientstolen levereras med fotpedal. 2

4 5.2 Installation Kontrollera att patientstolen inte transportskadats. Om så är fallet, spara emballaget och reklamera omgående till transportföretaget. Kontrollera att underlaget vid den för patientstolen avsedda platsen är plant, stabilt, väl rengjort samt torrt. Konstruktionen är tippsäker och behöver ej bultas fast i underlaget. Avlägsna transportbanden runt bottenplattan som transportsäkrat patientstolen i lastpallen. Anslut nätanslutningen till ett jordat uttag 230 ~V, 10 A. Kontrollera att benstöden kan justeras i längs- och höjdled. 5.3 Viktig säkerhetsinformation Lämna ej någon patient utan uppsikt i stolen när den befinner sig i upphissat läge. Patienter med en vikt överstigande 150 kg får ej hissas upp i patientstolen. Armstöden kan fällas upp för att underlätta uppsittning i stolen från sidan. Armstöden skall vara fastsatta i låsanordningen för armstöden när stolen hissas upp. För att undvika skador på instrumentbord eller liknande utrustning får ingen sådan utrustning befinna sig inom stolens eller till stolen ansluten extrautrustning arbetsområde. Tillse att ingen utomstående befinner sig inom patientstolens arbetsområde vid höjning eller sänkning av stolen. Vid höjdjustering av stolen får inte någon kroppsdel befinna sig under sitsen eller patientstolens övriga delar. Kontrollera att benstöden inte befinner sig i utdraget, nedfällt läge när patientstolen skall sänkas till sitt nedre läge. Lämna ej benstöden i uppfällt läge så att patienten oavsiktligt kan sätta sig på dem. Har extra utrustning anslutits till stolen får ingen kroppsdel befinna sig under den anslutna utrustningen vid höjdjustering av stolen. 6 Handhavandeinstruktion 6.1 Uppsittning i stolen Tillse att patientstolen är nedsänkt i sitt nedersta läge när patienten skall sätta sig i stolen. Armstöden kan fällas upp för att underlätta uppsittning i stolen från sidan. Sitsen rotation kan låsas genom att skruva åt låsspaken placerad på lyftpelaren under sitsen., låsspaken kan manövreras med foten. Observera att låsspaken inte får vara åtdragen under höjning och sänkning av patientstolen. Rullstolsburna patienter kan överföras till patientstolen från sidan, tillse att sitsrotationen är låst och fäll upp armstödet. Sitsen kan roteras vilket innebär att uppsittning kan ske från olika positioner. 3

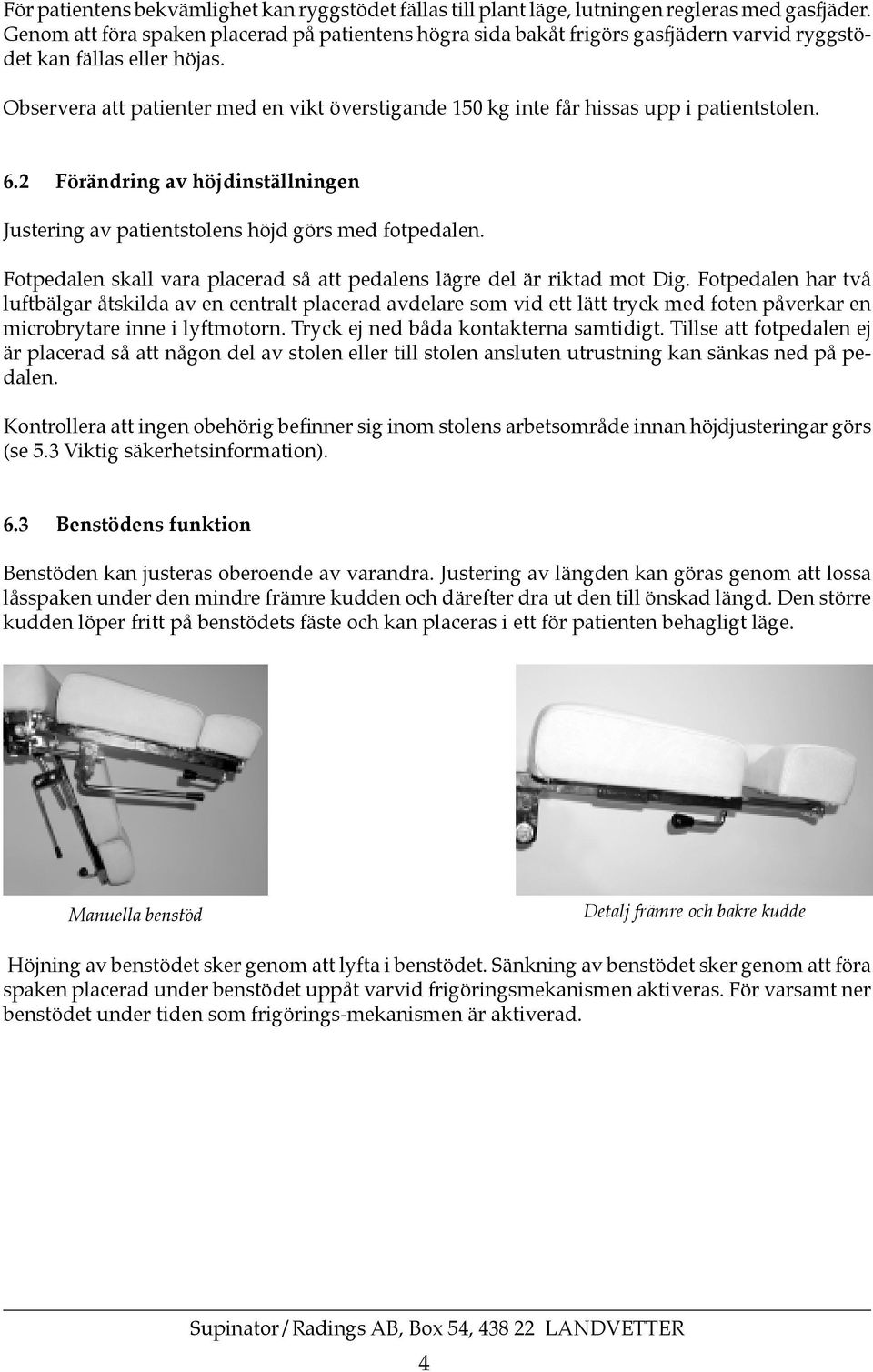

5 För patientens bekvämlighet kan ryggstödet fällas till plant läge, lutningen regleras med gasfjäder. Genom att föra spaken placerad på patientens högra sida bakåt frigörs gasfjädern varvid ryggstödet kan fällas eller höjas. Observera att patienter med en vikt överstigande 150 kg inte får hissas upp i patientstolen. 6.2 Förändring av höjdinställningen Justering av patientstolens höjd görs med fotpedalen. Fotpedalen skall vara placerad så att pedalens lägre del är riktad mot Dig. Fotpedalen har två luftbälgar åtskilda av en centralt placerad avdelare som vid ett lätt tryck med foten påverkar en microbrytare inne i lyftmotorn. Tryck ej ned båda kontakterna samtidigt. Tillse att fotpedalen ej är placerad så att någon del av stolen eller till stolen ansluten utrustning kan sänkas ned på pedalen. Kontrollera att ingen obehörig befinner sig inom stolens arbetsområde innan höjdjusteringar görs (se 5.3 Viktig säkerhetsinformation). 6.3 Benstödens funktion Benstöden kan justeras oberoende av varandra. Justering av längden kan göras genom att lossa låsspaken under den mindre främre kudden och därefter dra ut den till önskad längd. Den större kudden löper fritt på benstödets fäste och kan placeras i ett för patienten behagligt läge. Manuella benstöd Detalj främre och bakre kudde Höjning av benstödet sker genom att lyfta i benstödet. Sänkning av benstödet sker genom att föra spaken placerad under benstödet uppåt varvid frigöringsmekanismen aktiveras. För varsamt ner benstödet under tiden som frigörings-mekanismen är aktiverad. 4

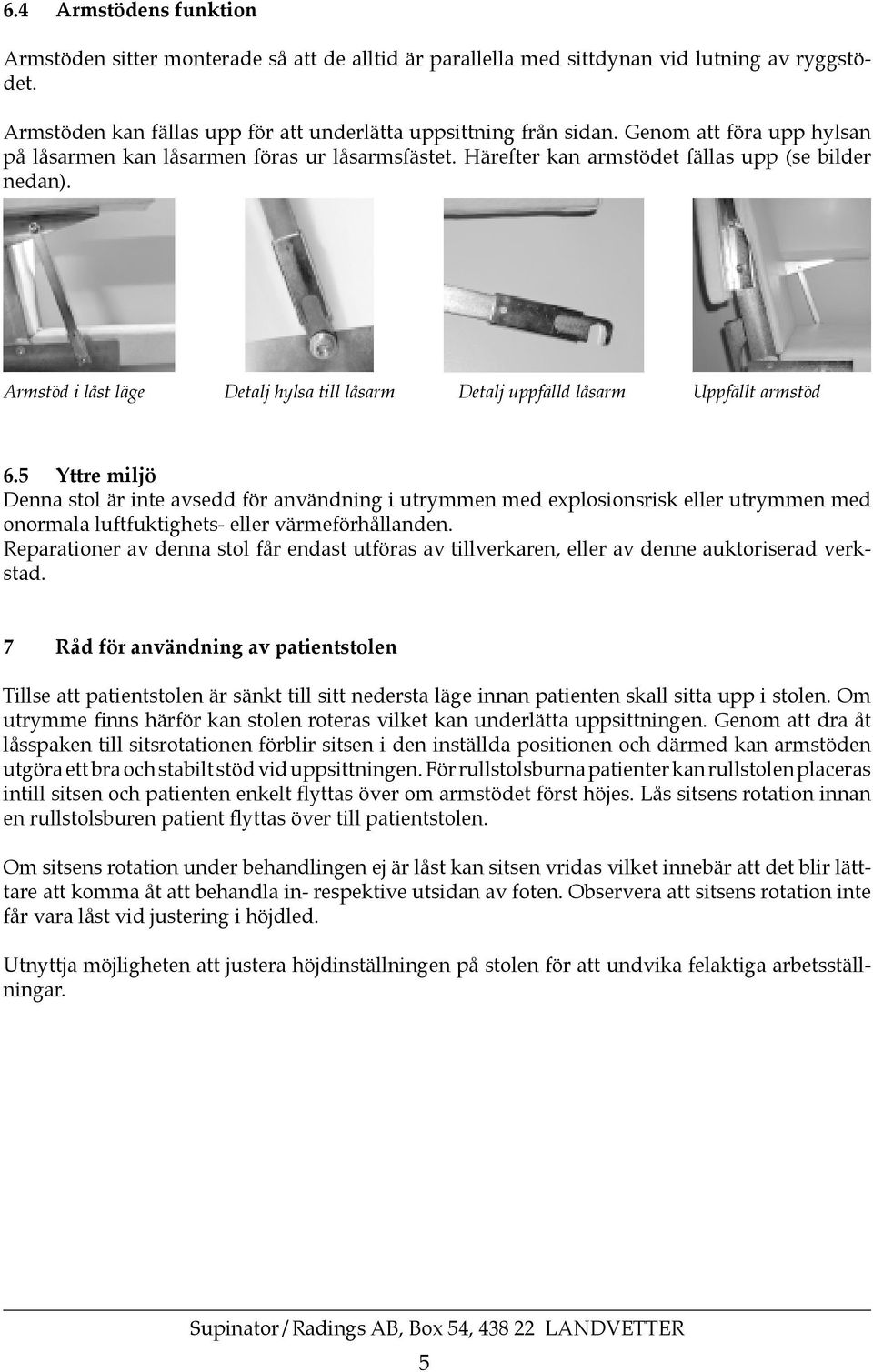

6 6.4 Armstödens funktion Armstöden sitter monterade så att de alltid är parallella med sittdynan vid lutning av ryggstödet. Armstöden kan fällas upp för att underlätta uppsittning från sidan. Genom att föra upp hylsan på låsarmen kan låsarmen föras ur låsarmsfästet. Härefter kan armstödet fällas upp (se bilder nedan). Armstöd i låst läge Detalj hylsa till låsarm Detalj uppfälld låsarm Uppfällt armstöd 6.5 Yttre miljö Denna stol är inte avsedd för användning i utrymmen med explosionsrisk eller utrymmen med onormala luftfuktighets- eller värmeförhållanden. Reparationer av denna stol får endast utföras av tillverkaren, eller av denne auktoriserad verkstad. 7 Råd för användning av patientstolen Tillse att patientstolen är sänkt till sitt nedersta läge innan patienten skall sitta upp i stolen. Om utrymme finns härför kan stolen roteras vilket kan underlätta uppsittningen. Genom att dra åt låsspaken till sitsrotationen förblir sitsen i den inställda positionen och därmed kan armstöden utgöra ett bra och stabilt stöd vid uppsittningen. För rullstolsburna patienter kan rullstolen placeras intill sitsen och patienten enkelt flyttas över om armstödet först höjes. Lås sitsens rotation innan en rullstolsburen patient flyttas över till patientstolen. Om sitsens rotation under behandlingen ej är låst kan sitsen vridas vilket innebär att det blir lätttare att komma åt att behandla in- respektive utsidan av foten. Observera att sitsens rotation inte får vara låst vid justering i höjdled. Utnyttja möjligheten att justera höjdinställningen på stolen för att undvika felaktiga arbetsställningar. 5

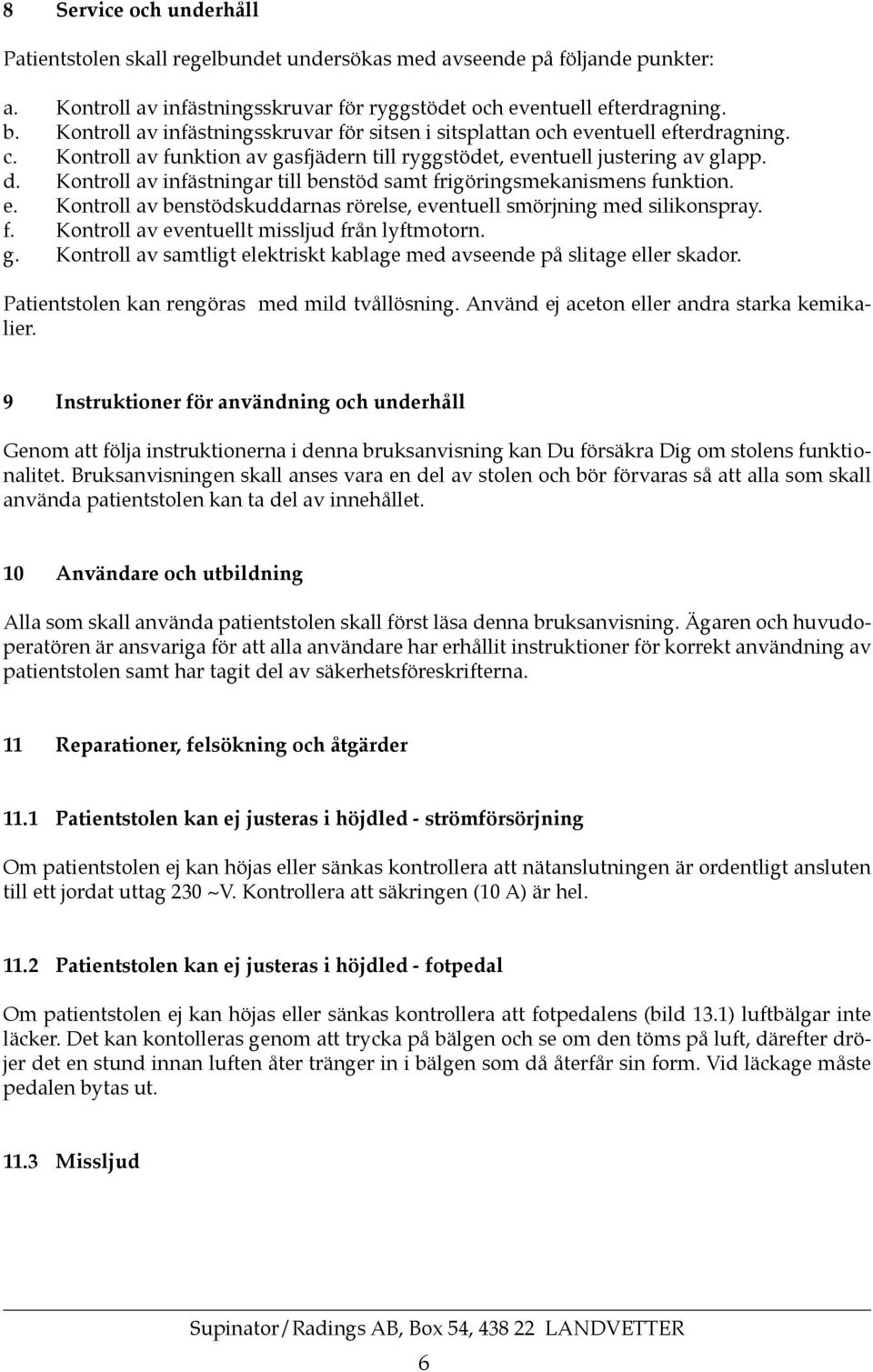

7 8 Service och underhåll Patientstolen skall regelbundet undersökas med avseende på följande punkter: a. Kontroll av infästningsskruvar för ryggstödet och eventuell efterdragning. b. Kontroll av infästningsskruvar för sitsen i sitsplattan och eventuell efterdragning. c. Kontroll av funktion av gasfjädern till ryggstödet, eventuell justering av glapp. d. Kontroll av infästningar till benstöd samt frigöringsmekanismens funktion. e. Kontroll av benstödskuddarnas rörelse, eventuell smörjning med silikonspray. f. Kontroll av eventuellt missljud från lyftmotorn. g. Kontroll av samtligt elektriskt kablage med avseende på slitage eller skador. Patientstolen kan rengöras med mild tvållösning. Använd ej aceton eller andra starka kemikalier. 9 Instruktioner för användning och underhåll Genom att följa instruktionerna i denna bruksanvisning kan Du försäkra Dig om stolens funktionalitet. Bruksanvisningen skall anses vara en del av stolen och bör förvaras så att alla som skall använda patientstolen kan ta del av innehållet. 10 Användare och utbildning Alla som skall använda patientstolen skall först läsa denna bruksanvisning. Ägaren och huvudoperatören är ansvariga för att alla användare har erhållit instruktioner för korrekt användning av patientstolen samt har tagit del av säkerhetsföreskrifterna. 11 Reparationer, felsökning och åtgärder 11.1 Patientstolen kan ej justeras i höjdled - strömförsörjning Om patientstolen ej kan höjas eller sänkas kontrollera att nätanslutningen är ordentligt ansluten till ett jordat uttag 230 ~V. Kontrollera att säkringen (10 A) är hel Patientstolen kan ej justeras i höjdled - fotpedal Om patientstolen ej kan höjas eller sänkas kontrollera att fotpedalens (bild 13.1) luftbälgar inte läcker. Det kan kontolleras genom att trycka på bälgen och se om den töms på luft, därefter dröjer det en stund innan luften åter tränger in i bälgen som då återfår sin form. Vid läckage måste pedalen bytas ut Missljud 6

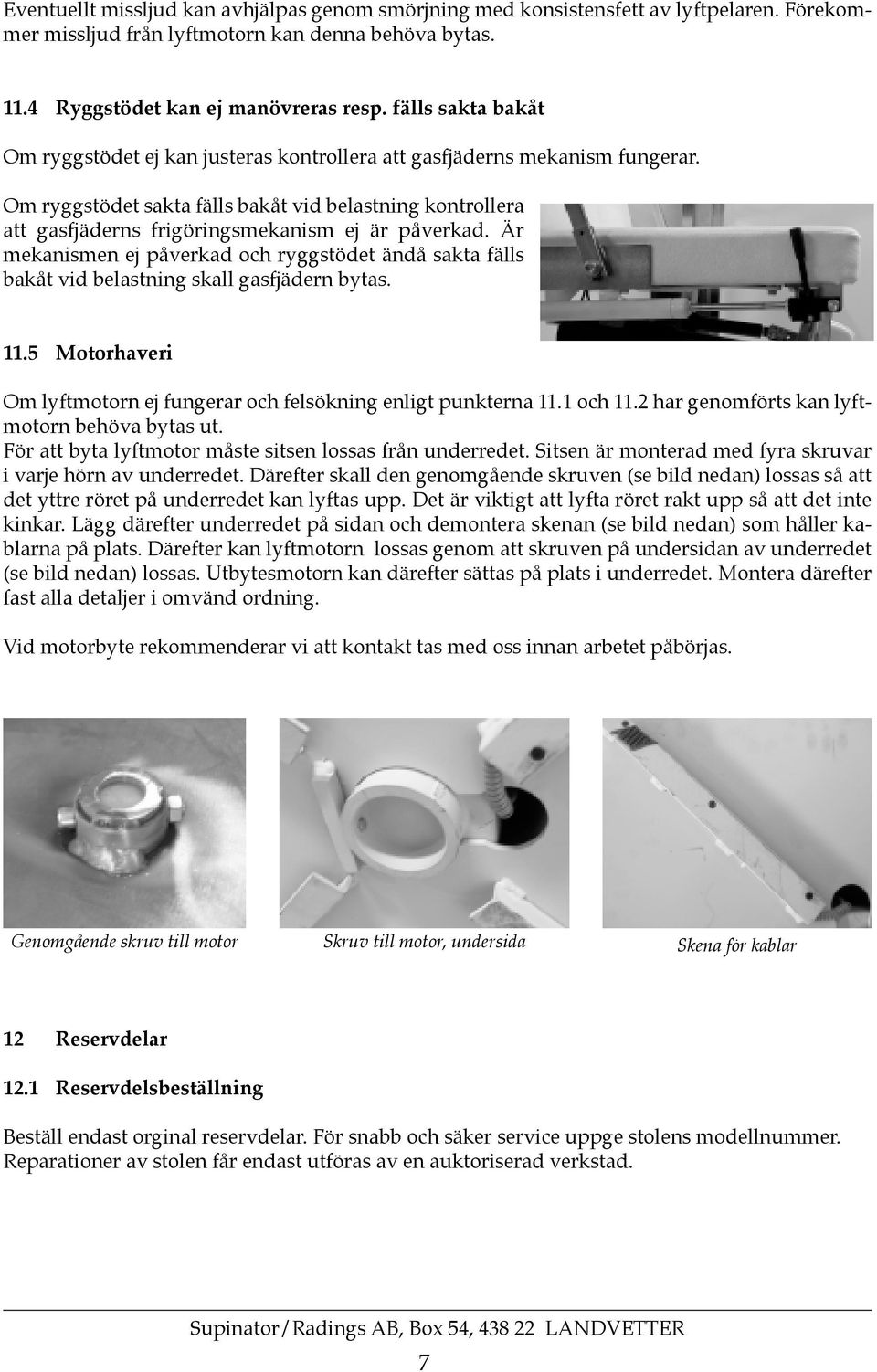

8 Eventuellt missljud kan avhjälpas genom smörjning med konsistensfett av lyftpelaren. Förekommer missljud från lyftmotorn kan denna behöva bytas Ryggstödet kan ej manövreras resp. fälls sakta bakåt Om ryggstödet ej kan justeras kontrollera att gasfjäderns mekanism fungerar. Om ryggstödet sakta fälls bakåt vid belastning kontrollera att gasfjäderns frigöringsmekanism ej är påverkad. Är mekanismen ej påverkad och ryggstödet ändå sakta fälls bakåt vid belastning skall gasfjädern bytas Motorhaveri Om lyftmotorn ej fungerar och felsökning enligt punkterna 11.1 och 11.2 har genomförts kan lyftmotorn behöva bytas ut. För att byta lyftmotor måste sitsen lossas från underredet. Sitsen är monterad med fyra skruvar i varje hörn av underredet. Därefter skall den genomgående skruven (se bild nedan) lossas så att det yttre röret på underredet kan lyftas upp. Det är viktigt att lyfta röret rakt upp så att det inte kinkar. Lägg därefter underredet på sidan och demontera skenan (se bild nedan) som håller kablarna på plats. Därefter kan lyftmotorn lossas genom att skruven på undersidan av underredet (se bild nedan) lossas. Utbytesmotorn kan därefter sättas på plats i underredet. Montera därefter fast alla detaljer i omvänd ordning. Vid motorbyte rekommenderar vi att kontakt tas med oss innan arbetet påbörjas. Genomgående skruv till motor Skruv till motor, undersida Skena för kablar 12 Reservdelar 12.1 Reservdelsbeställning Beställ endast orginal reservdelar. För snabb och säker service uppge stolens modellnummer. Reparationer av stolen får endast utföras av en auktoriserad verkstad. 7

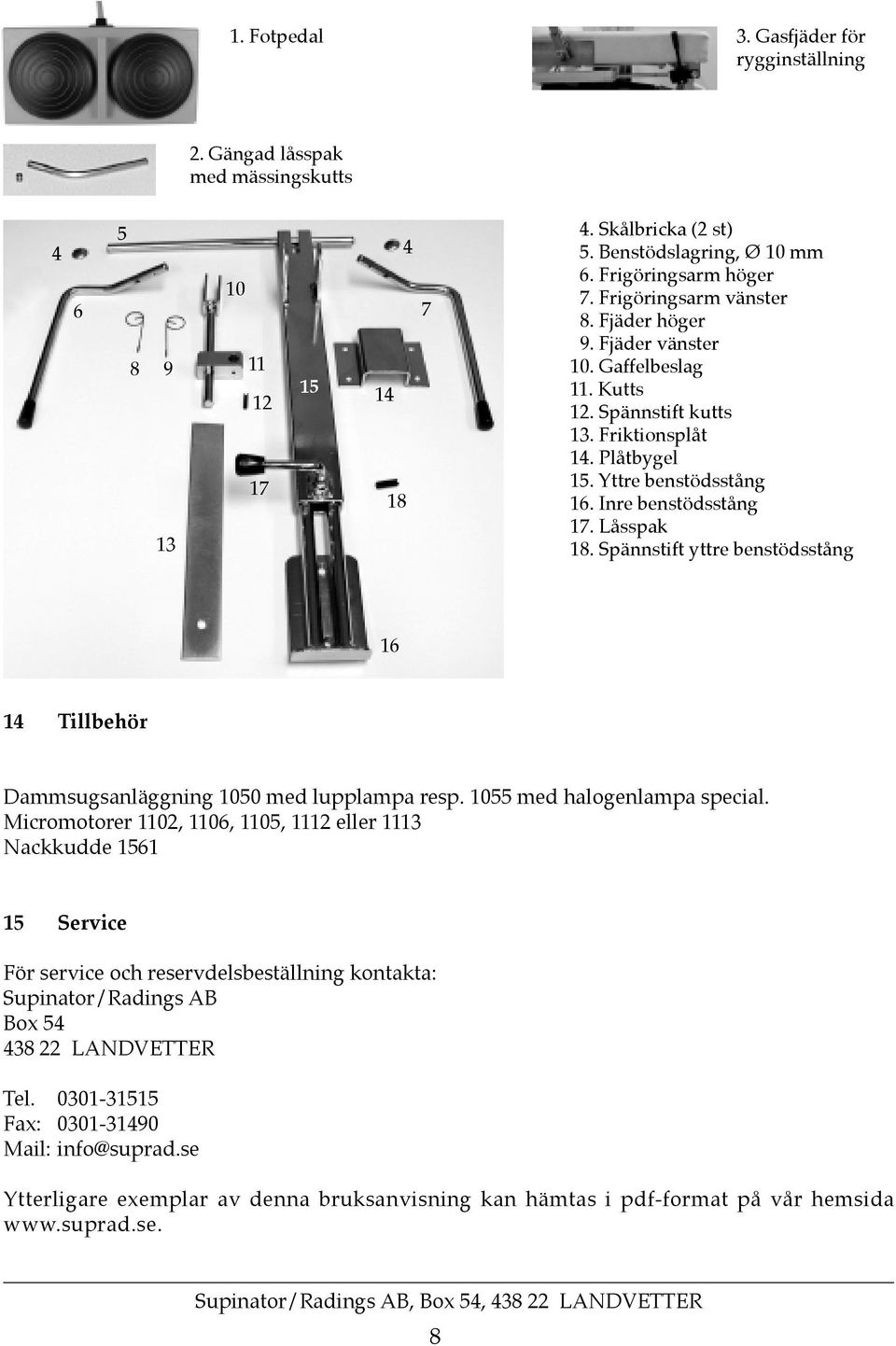

9 1. Fotpedal 3. Gasfjäder för rygginställning 2. Gängad låsspak med mässingskutts Skålbricka (2 st) 5. Benstödslagring, Ø 10 mm 6. Frigöringsarm höger 7. Frigöringsarm vänster 8. Fjäder höger 9. Fjäder vänster 10. Gaffelbeslag 11. Kutts 12. Spännstift kutts 13. Friktionsplåt 14. Plåtbygel 15. Yttre benstödsstång 16. Inre benstödsstång 17. Låsspak 18. Spännstift yttre benstödsstång Tillbehör Dammsugsanläggning 1050 med lupplampa resp med halogenlampa special. Micromotorer 1102, 1106, 1105, 1112 eller 1113 Nackkudde Service För service och reservdelsbeställning kontakta: Supinator/Radings AB Box LANDVETTER Tel Fax: Mail: info@suprad.se Ytterligare exemplar av denna bruksanvisning kan hämtas i pdf-format på vår hemsida 8
