1 Fl ndt Flindt pollare. Design: Christian Flindt

2 2

3 Ett rent snitt. Inspiration är förmågan att se möjligheterna i det enkla. 3

4 4

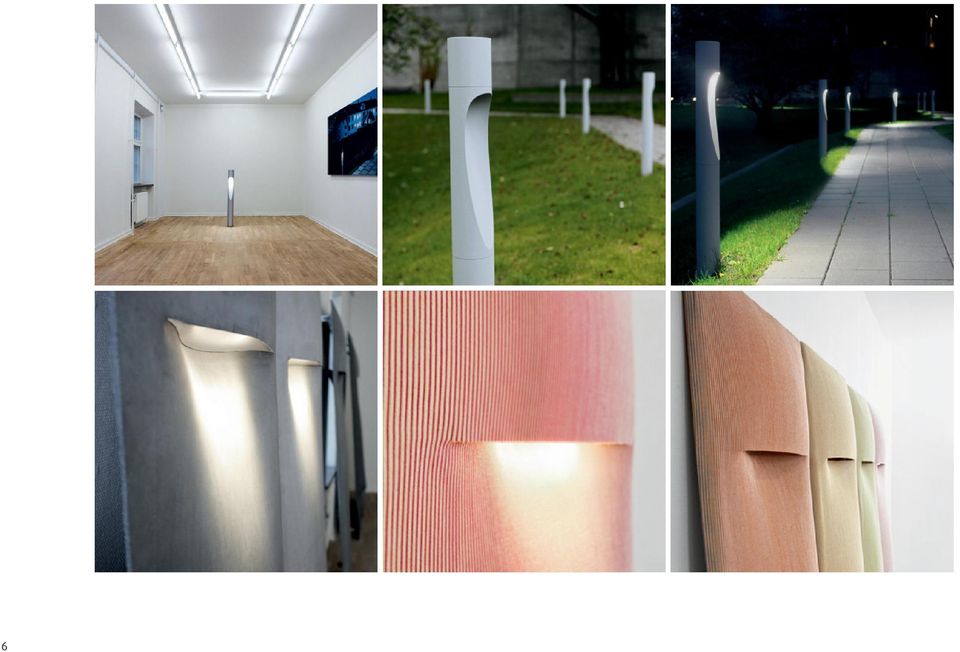

5 Övning ger färdighet Christian Flindt hade redan vid projektstarten en vision om hur ljuset skulle fördelas och stråla från armaturen. Man arbetade därför intensivt med modeller för att hitta fram till den slutgiltiga versionen. Den optimala ljusfördelningen har uppnåtts med hjälp av modeller i skala 1:1. Christian Flindt och Louis Poulsen hade en gemensam vision om att skapa en pollare som lyser upp sig själv och samtidigt sprider ett riktat ljus som inte är bländande. Optimeringen av ljusspridningen är både estetiskt och energimässigt relevant. 5

Den optimala ljusfördelningen har uppnåtts med hjälp av modeller i skala 1:1.

6 6

7 Story behind 2011 inleddes projektet som har genomgått flera faser. I samband med en utställning på Brænderigården i Viborg kom idén om att utveckla en pollare för att belysa parkområdet. Det gjordes i dialog med Viborg Kommune, Viborg Energiforsyning, Viborg Kunstmuseum, landskapsarkitekter och Louis Poulsen. År 2012 användes en prototyp av pollaren på utställningen i Viborg och den fick så positiva reaktioner att Louis Poulsen bestämde sig för att utveckla den till en standardprodukt. Pollaren optimerades ytterligare med hänsyn till materialkvalitet, ljusfördelning samt effektivitet och presenterades sedan på light + building 2014 i Frankfurt. 7

Det gjordes i dialog med Viborg Kommune, Viborg Energiforsyning, Viborg Kunstmuseum, landskapsarkitekter och Louis Poulsen.

8 Key Features Asymmetrisk ljusfördelning 100 % bländfri Snygg design Lämplig att använda i hamnområden och parker samt vid entréer och längs gångar vandalsäker design Anpassad för att passa in med andra natur och ytmaterial Kan finjusteras efter montering Speciellt användbar för upprepade installationer 8

vandalsäker design Anpassad för att passa in med andra natur och ytmaterial

9 9

10 10

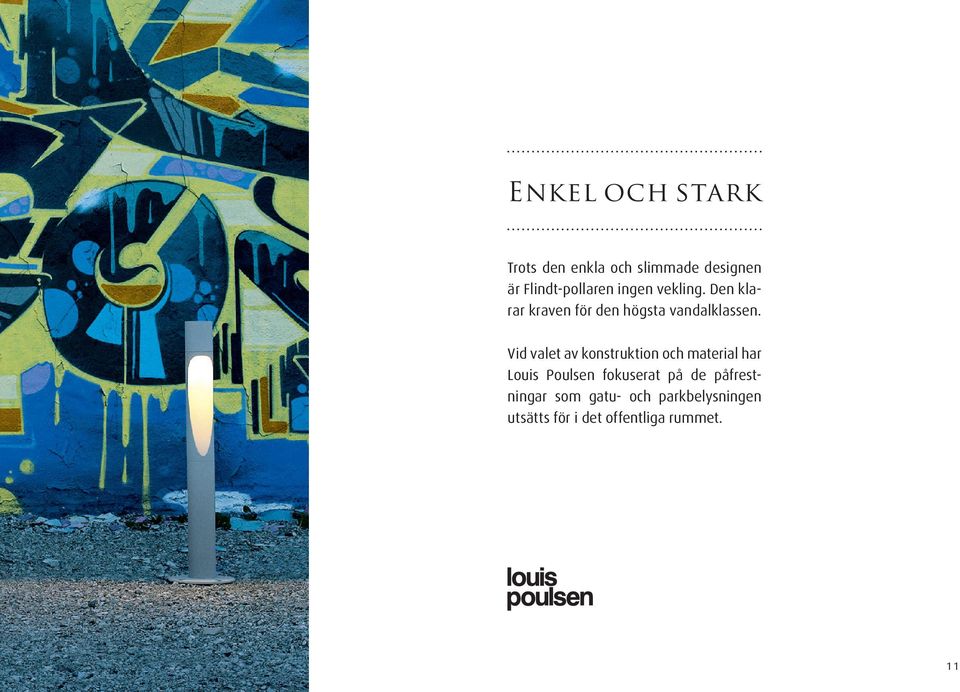

11 Enkel och stark Trots den enkla och slimmade designen är Flindt-pollaren ingen vekling. Den klarar kraven för den högsta vandalklassen. Vid valet av konstruktion och material har Louis Poulsen fokuserat på de påfrestningar som gatu- och parkbelysningen utsätts för i det offentliga rummet. 11

Vid valet av konstruktion och material har Louis Poulsen fokuserat på de

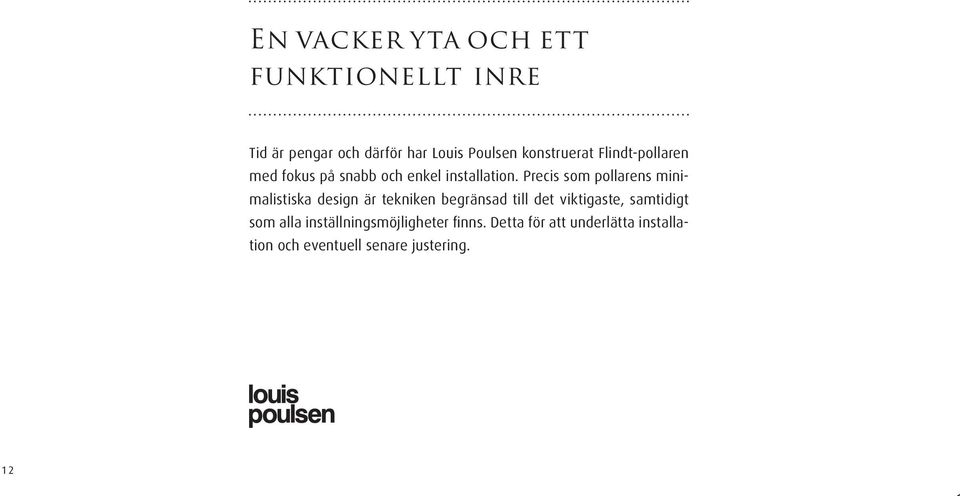

12 En vacker yta och ett funktionellt inre Tid är pengar och därför har Louis Poulsen konstruerat Flindt-pollaren med fokus på snabb och enkel installation. Precis som pollarens minimalistiska design är tekniken begränsad till det viktigaste, samtidigt som alla inställningsmöjligheter finns. Detta för att underlätta installation och eventuell senare justering. 12

Precis som pollarens minimalistiska design är tekniken begränsad till det viktigaste,

13 LED Gjutet aluminium 6 mm Reflektor Gjutet aluminium 6 mm Nattdämpningsenhet Lysdiodsavskärmning gjutet polykarbonat Driver Svängskiva Kopplingsring Mast: Extruderat aluminium 13

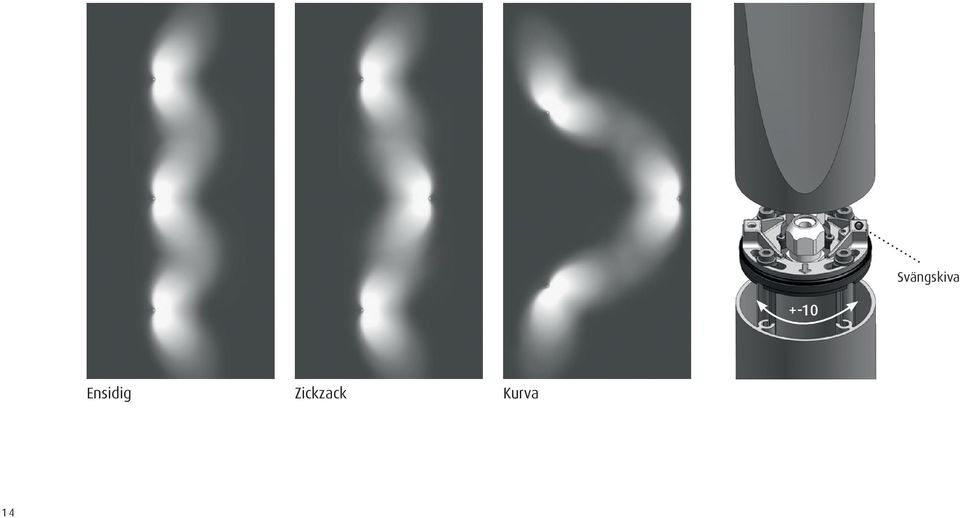

14 Svängskiva +-10 Ensidig Zickzack Kurva 14

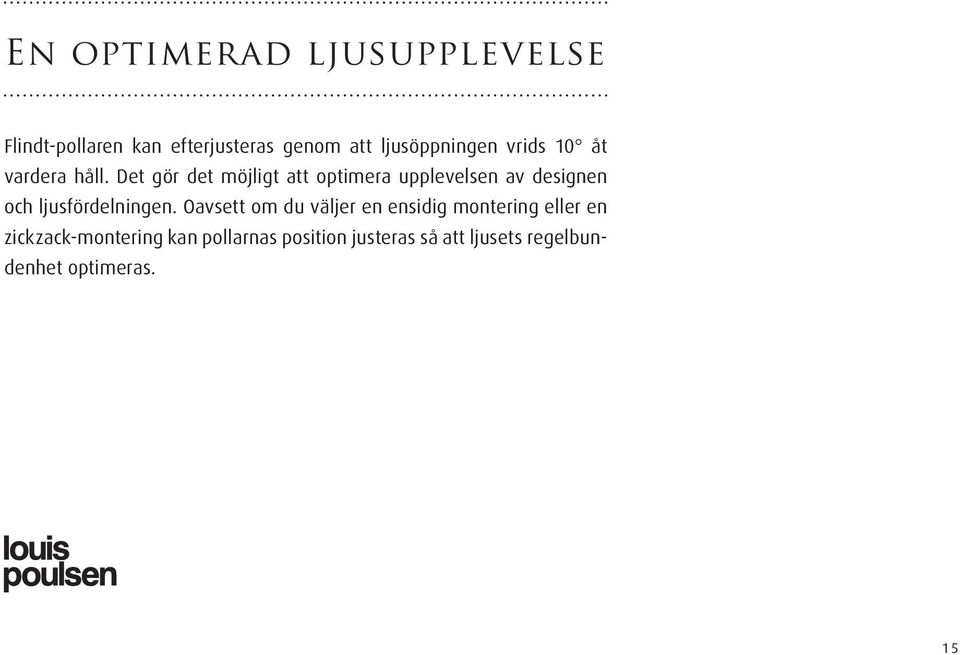

15 En optimerad ljusupplevelse Flindt-pollaren kan efterjusteras genom att ljusöppningen vrids 10 åt vardera håll. Det gör det möjligt att optimera upplevelsen av designen och ljusfördelningen. Oavsett om du väljer en ensidig montering eller en zickzack-montering kan pollarnas position justeras så att ljusets regelbundenhet optimeras. 15

Det gör det möjligt att optimera upplevelsen av designen och ljusfördelningen.

16 Ljusteknik Flindt-pollaren har två LED som ger 585 lumen. LED ljuskällorna är placerade högst upp i ljusöppningen och de sprider både ett horisontellt och ett vertikalt ljus. Genom att använda två LED optimeras ljusspridningen. Ljusöppningens utformning får ljuset att fördelas åt sidorna i en vinkel som överstiger 180. Den upplysta armaturen blir en del av ljusupplevelsen eftersom den lyser upp sig själv. Det är ett viktigt kriterium i Louis Poulsens belysningsfilosofi att armaturens design ska framträda både i tänt och släckt tillstånd och att det ska gå att skapa sig en bild av ljusfördelningen när ljuset är släckt. 16

Genom att använda två LED optimeras ljusspridningen. Ljusöppningens utformning får ljuset att fördelas åt sidorna i en vinkel som överstiger 180.

17 17

18 18

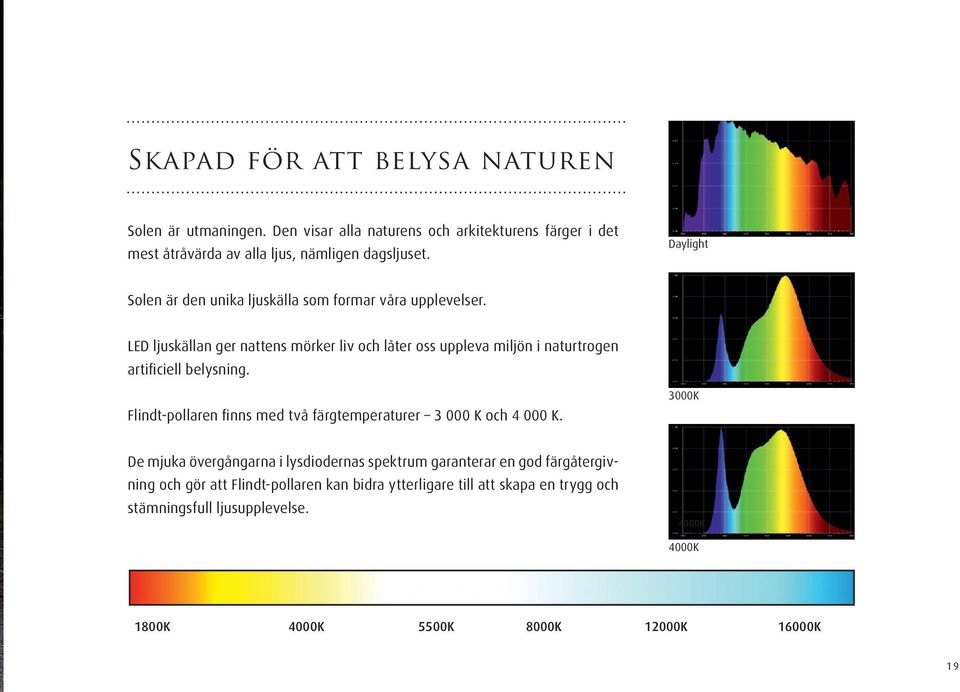

19 Skapad för att belysa naturen Solen är utmaningen. Den visar alla naturens och arkitekturens färger i det mest åtråvärda av alla ljus, nämligen dagsljuset. Daylight Solen är den unika ljuskälla som formar våra upplevelser. LED ljuskällan ger nattens mörker liv och låter oss uppleva miljön i natur trogen artificiell belysning. Flindt-pollaren finns med två färgtemperaturer K och K. 3000K De mjuka övergångarna i lysdiodernas spektrum garanterar en god färgåtergivning och gör att Flindt-pollaren kan bidra ytterligare till att skapa en trygg och stämningsfull ljusupplevelse. 4000K 4000K 1800K 4000K 5500K 8000K 12000K 16000K 19

LED ljuskällan ger nattens mörker liv och låter oss uppleva miljön i natur trogen artificiell belysning.

20 20

21 21

22 Flindt Pollare Design: Christian Flindt Koncept: armaturen sprider ett asymmetriskt, icke-bländande brett nedåtriktat ljus. Ljuset skapar ett organiskt mönster på ytan där pollaren är monterad. Färg/yta: aluminiumlackerad med strukturerad yta, pulverlackerad. Material: topp: gjuten aluminium. Reflektordel: gjuten aluminium. Ben: Extruderad aluminium. Fotplatta: gjuten aluminium. Montering: i stabiliseringsstag i marken: Ja.kopplingsdosans position: i toppen: Överkoppling: godkänd, max. 5 x 6 mm². Driftdonsplacering: i toppen. Ben f/installation nedgrävning: H: mm inkl. lykthuvud, i markdelen 600 mm. Ben med fotplatta för ytmontering: H mm inkl. lykthuvud. Diameter Ø 115 mm. Vikt: Max 13kg. Klass: kapslingsklass ip65. isolationsklass i, ii. ik Ø 115 Product code Ljuskälla Färg/yta Klass Pollarben Ljusstyrning FLiNDt-P 14W LED 3000k 14W LED 4000k al LaCkERaD strukt i ii F/NEDgR. M/FOtPLatta 1-10V NattsäNkNiNg - 50% specifikationer LED-drivern är inbyggd i lykthuvudet. alla LED-effektdata uppmäts som systemeffekt. information Pollaren är utrustad med 2 LED som maximerar den vertikala ljusspridningen. LED-tekniken utvecklas ständigt. De specifikationer som nämns utgår från dagens teknik. Uppdaterad information om produkterna finns på vår webbplats 22

23 Fakta Systemeffekt: Lumen: Effektivitet 14W 585 lm 42 lm/w 23

24 Flindt-pollaren tilldelades Elforsk priset i Danmark Mitt mål var att utveckla en pollare som kan övertyga beslutsfattarna om att lysdioder är den rätta lösningen när det gäller utomhusbelysning. Christian Flindt, designer. Utomhusbelysningen ska först och främst erbjuda användaren behagliga upplevelser. Under de mörka timmarna ska ljuset skapa stämning och trygghet och under dagen ska pollaren bidra till stadsmiljön. Louis Poulsen Lighting A/S. Concept/production: IMD Photo: Kaslov Studio. Repro: Garn grafisk ApS. Print: Rosendahls Bogtrykkeri. Reservations are made to print errors and changes occasioned by technical development or official regulations. Item-no
