Vi behöver dina mått. Det är enkelt att beställa måttanpassade skjutdörrar

Transkript

1 Vi behöver dina mått Det är enkelt att beställa måttanpassade skjutdörrar Tillvägagångssätt De mått vi behöver veta för att tillverka skjutdörrar anpassade till ditt utrymme är höjd och bredd, dvs installationsöppningen. OBS! Mät alltid i framkant, dvs. inte längs bakväggen, utan 60 cm från väggen. Höjd Mät höjden mellan golv och tak på tre ställen (vänster, mitten och höger). Ange minsta höjd vid beställning. Det får maximalt skilja 12 mm mellan lägsta och högsta höjd. Skiljer det mer än 12 mm, diskutera bästa lösning med återförsäljaren. Bredd Mät bredden på förvaringsutrymmet på två ställen. Ange största bredd vid beställning. Att tänka på Eftersträva jämnt antal dörrar för att få så stor öppningsbredd som möjligt. Tak-och golvskenors bredd vid planering av garderobens djup. Dörrlayout Prisma Inredningen ska vara åtkomlig när skjutdörrarna öppnas. För att få plats med både skjutdörrar och inredning rekommenderar vi ett minimidjup på 685 mm. Prisma Trio Bra att veta 2-spårig golv- och takskena ingår i priset. Det frostade glaset är etsat härdat glas. 10 års garanti på rörliga delar. Continental Säkerhetsfilm för ökad säkerhet på speglar och färgat glas. Vifolierad panel kan målas alt. tapetseras. Innan målning sker ska ytan behandlas med häftgrund. Vid tapetsering ska tapetklister för våtrumstapet användas. OBS! Båda sidor av panelen måste behandlas. Prisma Plain Trend Elegant Modern Original Elfagatan 5, Västervik Tel: (mån-fre ). Fax: E-post: info@elfalumi.com

2 Breda profiler i färgad eller fanerbelagd aluminium. Indelad i tre fält, alltid i kombination med två olika fyllningar. Extra höga dörrar: 3000 mm Vit Brons Matt silver Chili Ekfaner Björkfaner Produktspecifikation Måttbeställda golvgående skjutdörrar med aluminiumprofiler. Golv- och takskenor i aluminium. Täcklist till takskenan levereras i samma utförande som profilen. Golvskenan produceras enligt följande: Profilutförande Utförande golvskena/ enkelskensats vit, borstad aluminium, björk, matt silver chili, brons, ek, brons ns djup är 93 mm, golvskenans djup är 65 mm. Detta bör beaktas vid planerandet av en garderob. Enkelsats för 3-spårslösning: 51 mm, golvskena 51 mm. Beställes separat. Totalbredd 3-spårslösning: Takskenor 140 mm, golvskenor 98 mm. Avdelarna är 40 mm breda. Överlapp mm. Dörren levereras med 32 mm överlapp om inget annat anges. Positionstopp ingår. Installationsöppningens höjd mellan golv och tak: max mm. Extra höga dörrar: (Ej chiliprofil) mm 25% pristillägg. Priser per skjutdörr, inkl golv- och takskena Dörrbredd, mm: Dörryta För profiler i vit, brons, borstad aluminium, chili Folie/färgat glas Faner/färgat glas Färgat glas/färgat glas Färgat glas/frostat glas Folie/klar spegel Faner/klar spegel Färgat glas/klar spegel Folie/tonad/sotad spegel Faner/tonad/sotad spegel Färgat glas/tonad/sotad spegel För profiler i ekfaner, björkfanerprofiler Folie/färgat glas Faner/färgat glas Färgat glas/färgat glas Färgat glas/frostat glas Folie/klar spegel Faner/klar spegel Färgat glas/klar spegel Folie/tonad/sotad spegel Faner/tonad/sotad spegel Färgat glas/tonad/sotad spegel Förklaring fyllningssortiment: Folie: vit slät, kalkad ek, mörk ek, valnöt, vit Faner: oljad ek, lackad björk, lackad valnöt Färgat glas: svart, creme, rött, grått, vitt, ljusbrunt, mörkbrunt Spegel: klar, sotad, tonad

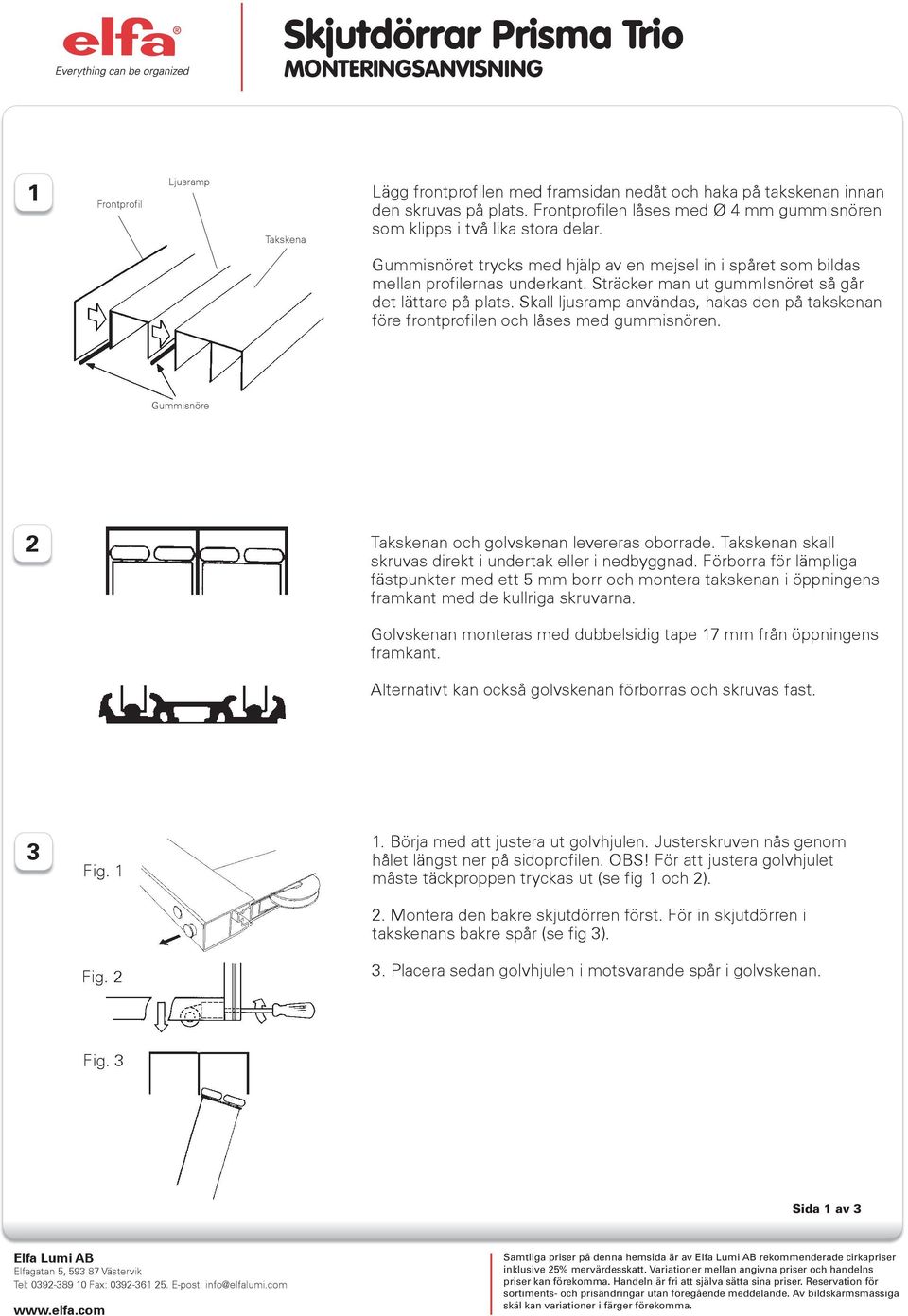

3 1 Frontprofil Ljusramp Lägg frontprofilen med framsidan nedåt och haka på takskenan innan den skruvas på plats. Frontprofilen låses med Ø 4 mm gummisnören som klipps i två lika stora delar. Gummisnöret trycks med hjälp av en mejsel in i spåret som bildas mellan profilernas underkant. Sträcker man ut gummisnöret så går det lättare på plats. Skall ljusramp användas, hakas den på takskenan före frontprofilen och låses med gummisnören. Gummisnöre 2 n och golvskenan levereras oborrade. n skall skruvas direkt i undertak eller i nedbyggnad. Förborra för lämpliga fästpunkter med ett 5 mm borr och montera takskenan i öppningens framkant med de kullriga skruvarna. Golvskenan monteras med dubbelsidig tape 17 mm från öppningens framkant. Alternativt kan också golvskenan förborras och skruvas fast. 3 Fig Börja med att justera ut golvhjulen. Justerskruven nås genom hålet längst ner på sidoprofilen. OBS! För att justera golvhjulet måste täckproppen tryckas ut (se fig 1 och 2). 2. Montera den bakre skjutdörren först. För in skjutdörren i takskenans bakre spår (se fig 3). Fig Placera sedan golvhjulen i motsvarande spår i golvskenan. Fig. 3 Sida 1 av 3 Tel: Fax: E-post: info@elfalumi.com

4 4 Justera golvhjulen så dörren går fritt från golvskenan och så att dörren sluter an mot sidoväggarna. Lyft lite på dörren samtidigt som justeringen göres. Prova att dörrarna löper friktionsfritt över allt. 5 A. Montering av positionsstopp (2 dörrar) Framifrån Vägg Fastsättning av stopp vid de yttre dörrarna. Sätt stoppet från väggen. Uppifrån ns front B. Montering av positionsstopp (fler än 2 dörrar) Markering Framifrån Dörrstolpens yttersida 1. Ställ dörren så att man får lika överlapp på båda sidor. 2. Gör en markering på takskenan vid dörrstolpens yttersida. 3. Skjut dörren åt sidan. 4. Sätt fast stoppet från markeringen. Uppifrån Dörrstolpe ns front Sida 2 av 3

5 Skjutdörrar Prisma Plain 6 Montering av enkelskensats Montering av takskena Montering av golvskena Rengöringstips för spegel Om du får smuts eller fläckar på spegelytan använd först fönsterputs. Om detta inte hjälper kan du använda ett rakblad eller stålull av typ Svinto. (Obs! Endast stålull ej Scotch brite eller liknande) Glaset blir inte repat varken av rakblad eller av stålull! Skulle någon fläck eller limrest från tillverkningen finns kvar på spegeln, trots vår kontroll, så kan du rengöra med metoden ovan. Sida 3 av 3
