Monteringsanvisning Vikparti - Vikdörrar

Transkript

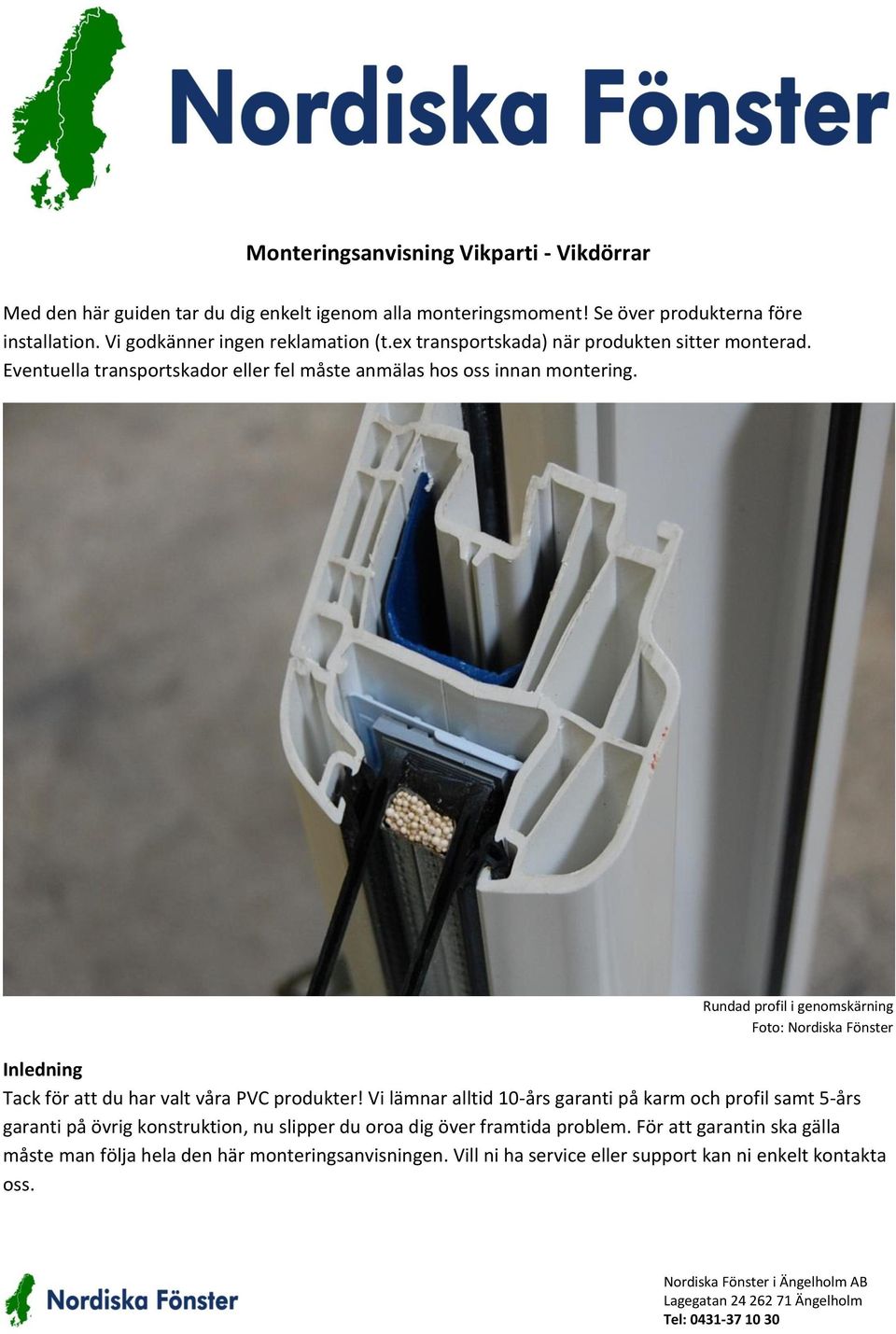

1 Monteringsanvisning Vikparti - Vikdörrar Med den här guiden tar du dig enkelt igenom alla monteringsmoment! Se över produkterna före installation. Vi godkänner ingen reklamation (t.ex transportskada) när produkten sitter monterad. Eventuella transportskador eller fel måste anmälas hos oss innan montering. Rundad profil i genomskärning Foto: Nordiska Fönster Inledning Tack för att du har valt våra PVC produkter! Vi lämnar alltid 10-års garanti på karm och profil samt 5-års garanti på övrig konstruktion, nu slipper du oroa dig över framtida problem. För att garantin ska gälla måste man följa hela den här monteringsanvisningen. Vill ni ha service eller support kan ni enkelt kontakta oss.

2 Information: Vikparti kommer som en del. Karmfäste och andra tillbehör ingår. Svårighetsgrad i montering: 5/5 Monteringstid: 3-5 timmar beroende på storlek. Efterjusteringar behövs. Drevning: Lågexpanderande fogskum. Tillbehör för installation: Skruvdragare, insexnycklar, fasta nycklar 13mm & 17mm. OBS! Angivna mått i er order är exakta karmyttermått. Hålmåttet ska vara ca mm runt om för drevning. Är du osäker kontakta alltid oss före order eller montering. Läs hela monteringsanvisningen innan ni påbörjar monteringen! Skyddsfolien på profilerna/karmarna avlägsnas efter montering. Folien får inte utsättas för UV under längre tid. Bra att veta! Karmfästen fästs max 10 cm från kant och varje 50 cm för god hållfasthet. Kontrollera noga att partiet står helt rakt. Efterjusteringar kan behövas. 1. Palla upp med pallbrickor före montering så att det finns plats för drevning. Skruva fast pallbrickorna och kontrollera att ytan ligger i våg. 2. Partiet infästes med genomgående skruv i karmen. Varje karmsida ska ha 5 infästningar. Ovandelen skruvas med maximalt 50cm mellan varje infästning. Förborra hålen med 3mm metallborr. Borra därefter med 14mm träborr genom plasten. OBS! Vikpartier är försedda med en fyrkantsprofil i metall. Detta innebär att man ska borra genom två metallskikt. 3. Vid montage kan man hänga av alla dörrar för att underlätta montaget. Det är dock tidskrävande och det är lätt att det blir fel. Vi rekommenderar att ha kvar dörrarna i partiet. För samtliga dörrar åt sidan och avlägsna endast gångdörren. Nu kommer man enkelt åt alla karmar och montaget blir betydligt enklare. OBS! Se till att karmarna inte bågnar under montaget. Kontrollera att dörrarna inte drar karmen neråt eller åt sidan! Det vanligaste byggfelet är att den övre karmen bågnar ner och att dörrarna tar i. 4. Placera en pallbricka eller kil bakom varje skruv. Kontrollera att allt är rakt och fogskumma fast partiet. Avvakta några timmar och skär bort överflödig fogskum. OBS! Justera inte partiet förens fogskummet har härdat. 5. När fogskummet härdat är det dags att justera in partiet. Kontrollera ännu en gång att karmarna är raka och att den undre och övre karmen inte bågnar. Det vanligaste felet att partiet inte fungerar korrekt är att den övre karmen har bågnat ner. Se nästa sida för justering av vikparti

3 Justering av Vikparti Vikdörrar Går partiet att öppna felfritt och det linjerar, krävs inga justeringar. Partier är justerat i fabriken och endast små justeringar ska behövas. Det vanligaste felet är att golvet/underlaget inte är rakt och att partiet inte är i lod. 1. För att justera höjden på gångdörren och den dörren som sitter ihop med de andra dörrarna använder man sig av en insexnyckel. Ta bort det övre skyddet och skruva medurs för att höja och moturs för att sänka dörren. Tiltning av dörren görs på sidan. Öppna dörren för att komma åt skruven. 2. Kontrollera att dörrarna sitter åt mot tätningslisten. För att öka eller minska trycket använder man sig av en fast nyckel (13mm). Se punkt 3 på nästa sida.

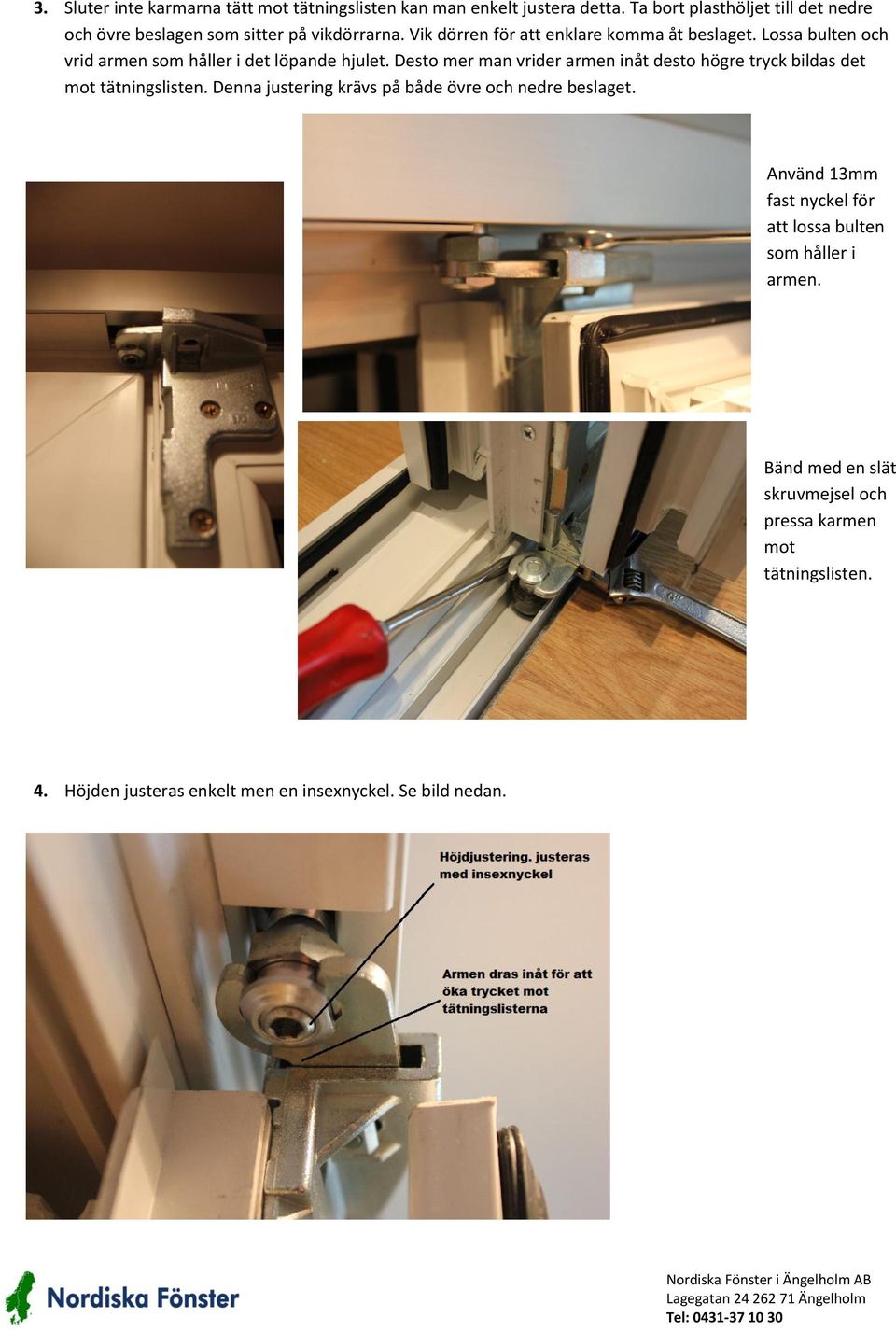

4 3. Sluter inte karmarna tätt mot tätningslisten kan man enkelt justera detta. Ta bort plasthöljet till det nedre och övre beslagen som sitter på vikdörrarna. Vik dörren för att enklare komma åt beslaget. Lossa bulten och vrid armen som håller i det löpande hjulet. Desto mer man vrider armen inåt desto högre tryck bildas det mot tätningslisten. Denna justering krävs på både övre och nedre beslaget. Använd 13mm fast nyckel för att lossa bulten som håller i armen. Bänd med en slät skruvmejsel och pressa karmen mot tätningslisten. 4. Höjden justeras enkelt men en insexnyckel. Se bild nedan.

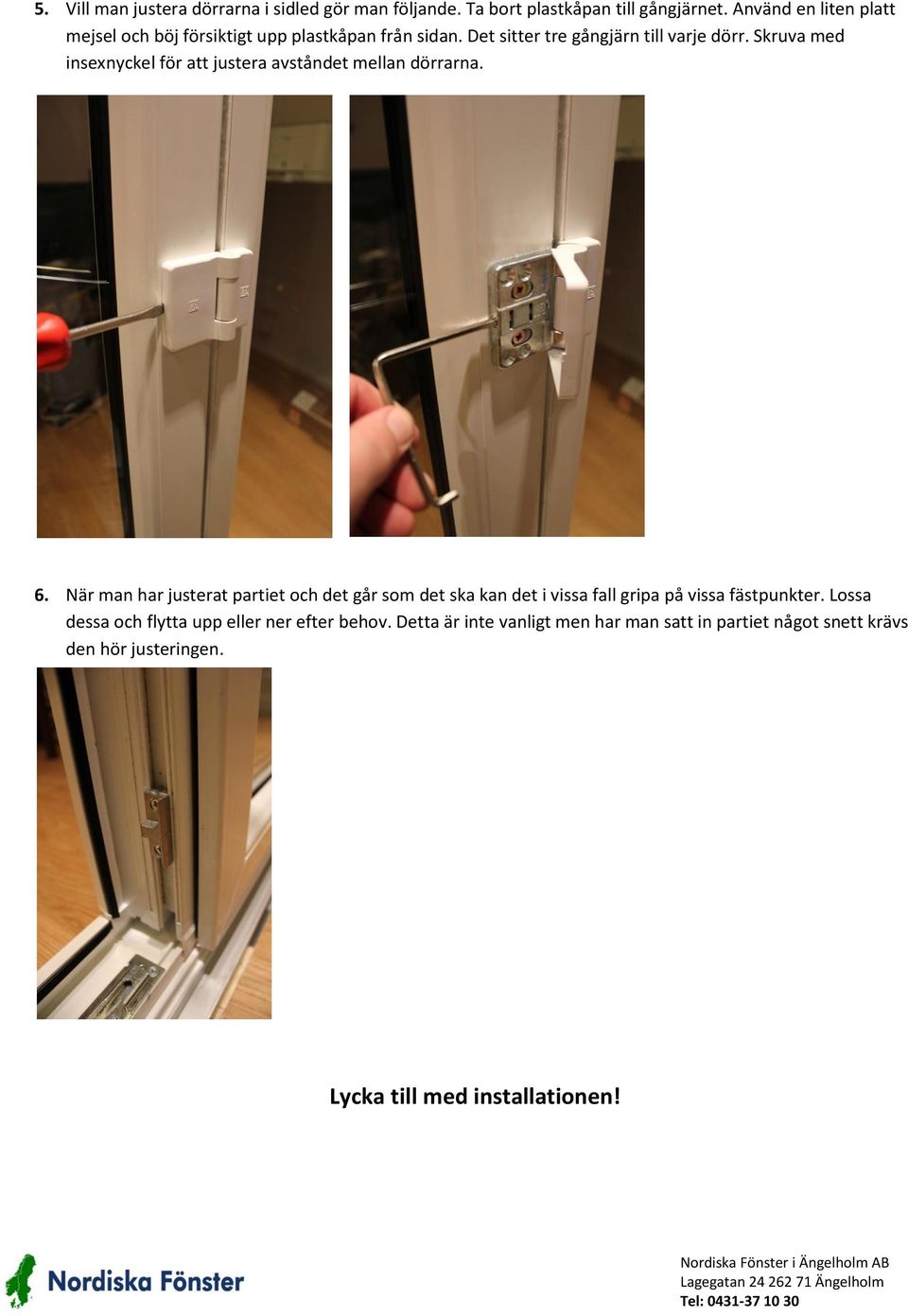

5 5. Vill man justera dörrarna i sidled gör man följande. Ta bort plastkåpan till gångjärnet. Använd en liten platt mejsel och böj försiktigt upp plastkåpan från sidan. Det sitter tre gångjärn till varje dörr. Skruva med insexnyckel för att justera avståndet mellan dörrarna. 6. När man har justerat partiet och det går som det ska kan det i vissa fall gripa på vissa fästpunkter. Lossa dessa och flytta upp eller ner efter behov. Detta är inte vanligt men har man satt in partiet något snett krävs den hör justeringen. Lycka till med installationen!
