Instruktioner Rigg av Landshypoteks tältkit 3x3m.

Transkript

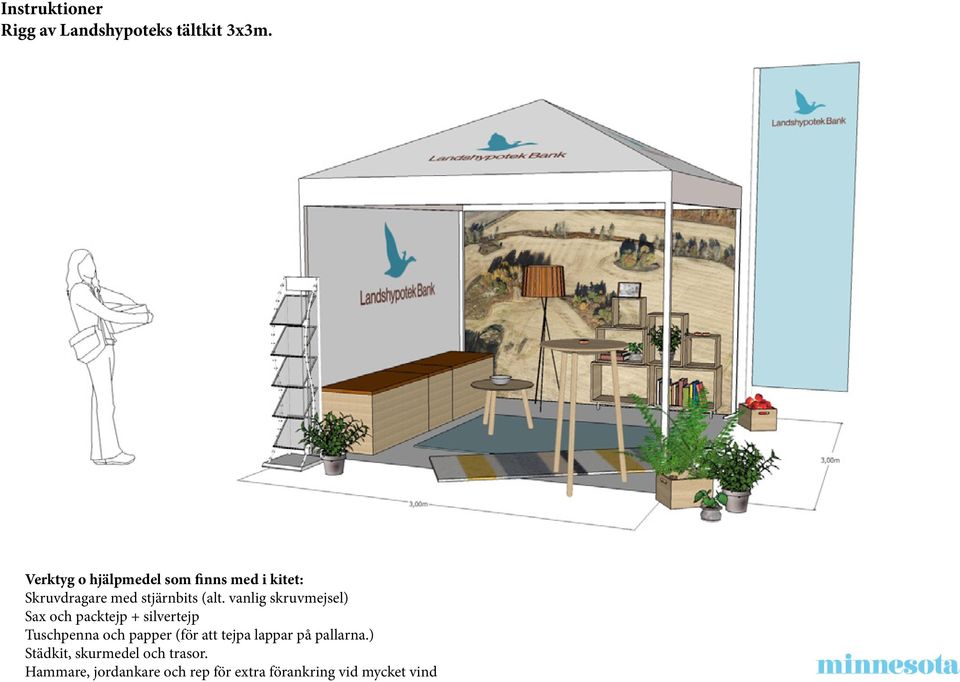

1 Instruktioner Rigg av Landshypoteks tältkit 3x3m. Verktyg o hjälpmedel som finns med i kitet: Skruvdragare med stjärnbits (alt. vanlig skruvmejsel) Sax och packtejp + silvertejp Tuschpenna och papper (för att tejpa lappar på pallarna.) Städkit, skurmedel och trasor. Hammare, jordankare och rep för extra förankring vid mycket vind

2 Tältkit 3x3 innehåller: Tält 3x3 4 yttersidor 2 printade tältsidor Trallgolv 3x3m Vikter till tältben Två olika plastmattor 1st Beachflagga 1 fårskinn 2 Sittkuber med förvaring 100cm 1 sittkub med fövaring 50 cm 1 soffbord 2 ståbord björk (ett extrabord utöver bilden) 1 bokhylla 2st trälådor 1 golvlampa 1 broschyrställ 2 skålar 6 zinkkrukor 2 fotografier 6 värmeljushållare i mässing 1 verktygskit 1 städkit 1 förankringskit OBS! Du köper själv till blommor gärna svenska skogsväxter som murgröna och ormbunkar. x1 x2 x1 x1 x1 x1 x2 3st Krukor 1st 140x220cm 1st 70x200cmt x1 Trallgolv 3x3m x2 2 skålar

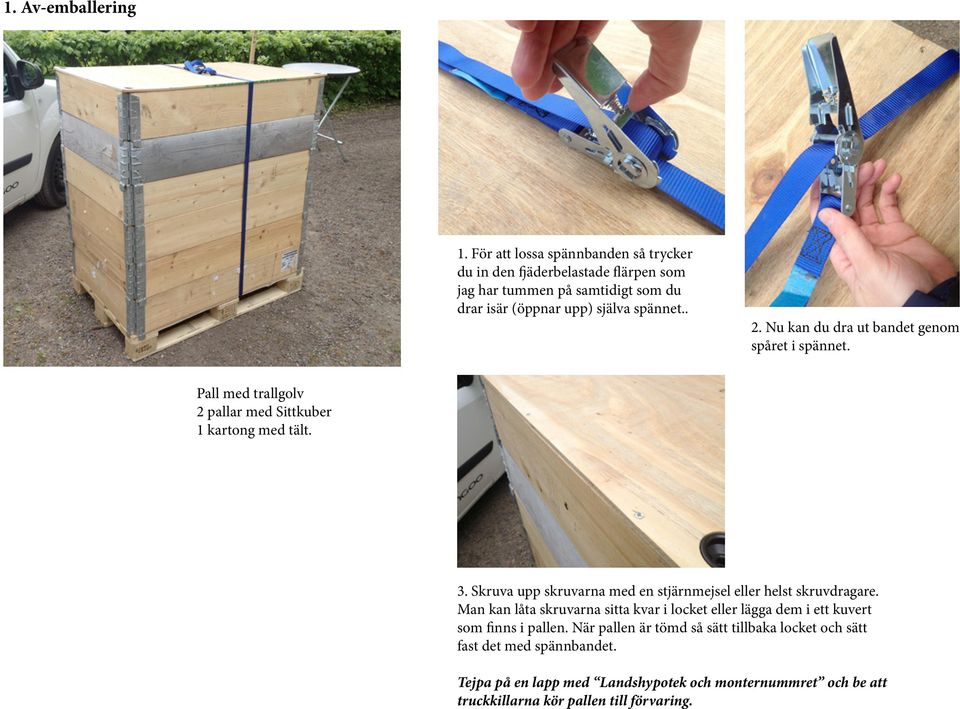

3 1. Av-emballering 1. För att lossa spännbanden så trycker du in den fjäderbelastade flärpen som jag har tummen på samtidigt som du drar isär (öppnar upp) själva spännet.. 2. Nu kan du dra ut bandet genom spåret i spännet. Pall med trallgolv 2 pallar med Sittkuber 1 kartong med tält. 3. Skruva upp skruvarna med en stjärnmejsel eller helst skruvdragare. Man kan låta skruvarna sitta kvar i locket eller lägga dem i ett kuvert som finns i pallen. När pallen är tömd så sätt tillbaka locket och sätt fast det med spännbandet. Tejpa på en lapp med Landshypotek och monternummret och be att truckkillarna kör pallen till förvaring.

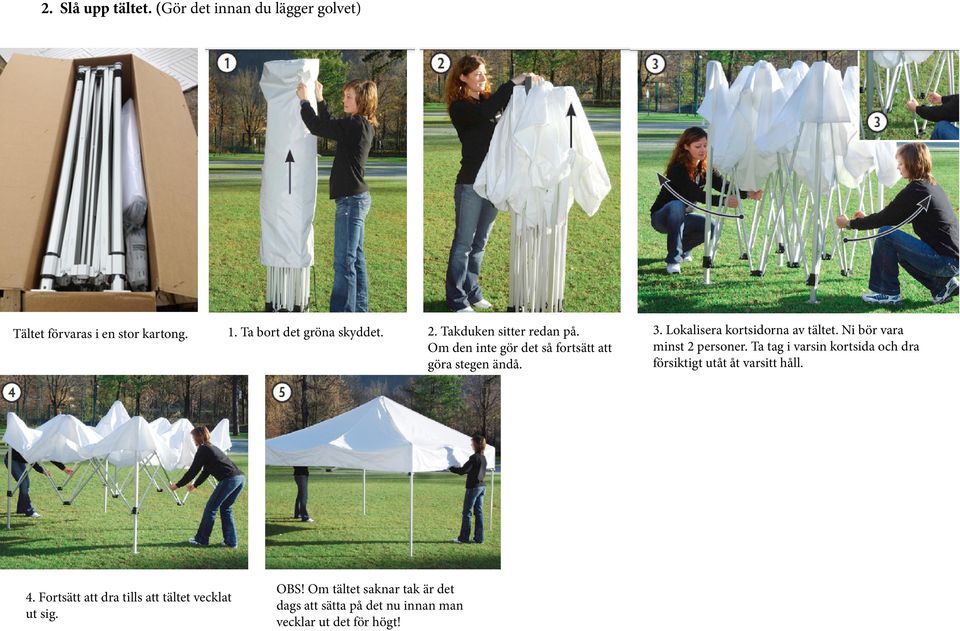

4 2. Slå upp tältet. (Gör det innan du lägger golvet) Tältet förvaras i en stor kartong. 1. Ta bort det gröna skyddet. 2. Takduken sitter redan på. Om den inte gör det så fortsätt att göra stegen ändå. 3. Lokalisera kortsidorna av tältet. Ni bör vara minst 2 personer. Ta tag i varsin kortsida och dra försiktigt utåt åt varsitt håll. 4. Fortsätt att dra tills att tältet vecklat ut sig. OBS! Om tältet saknar tak är det dags att sätta på det nu innan man vecklar ut det för högt!

5 2. Slå upp tältet. (Sätta på taket) 6. Lokalisera de fyra hörnen på tälttaket. Ta hjälp av varandra.var aktsam så duken inte släpar i marken då den lätt blir smutsig. Dra duken över taket och fäst hörnen mot den svarta kardborren. 7. I taknockarna drar du över resåren från motsatta håll. Notera förstärkningen i duken som ska ligga ovanpå stolpen. 8. Fäst med kardborre.

6 2. Slå upp tältet. (Gör det innan du lägger golvet) 9. Se till att tältet är så utdraget som det går genom att dra ut det från två håll i kortsidorna. 11. Nu är det dags att höja upp benen till högsta läget så att tältet får normal takhöjd. Börja med ytterhörnen. Tryck in piggen på benen och skjut ned foten (gör bara 1 hål i taget och byt sedan fot. Upprepa tills alla ben är i högsta läget. Gör alltid ytterhörnen före de två benen på långsidan. 10. Nu ska taket låsas i tältbenen. Börja i två av hörnbenen. Det kan krävas lite kraft. Tryck rakt uppåt tills piggen klickar i. Gör likadant på alla fyra ytterhörnen först innan du tar de två stolparna i mitten på tältet. Nu är taket fixerat!

7 12. Avluta med att spänna de långa remmarna i taket. 13. Blåser det så sätt på vikter på tältfötterna redan nu. Lyft upp ett tältben i taget och trä in själva fotplattan i spåret på vikten. Det finns en vikt till varje ben.

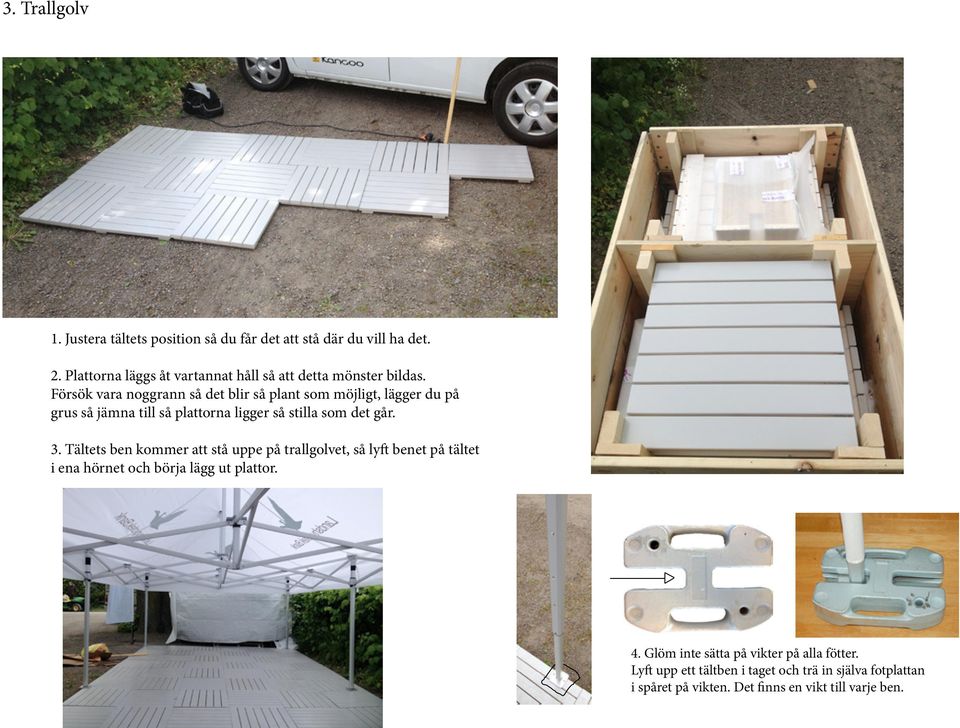

8 3. Trallgolv 1. Justera tältets position så du får det att stå där du vill ha det. 2. Plattorna läggs åt vartannat håll så att detta mönster bildas. Försök vara noggrann så det blir så plant som möjligt, lägger du på grus så jämna till så plattorna ligger så stilla som det går. 3. Tältets ben kommer att stå uppe på trallgolvet, så lyft benet på tältet i ena hörnet och börja lägg ut plattor. 4. Glöm inte sätta på vikter på alla fötter. Lyft upp ett tältben i taget och trä in själva fotplattan i spåret på vikten. Det finns en vikt till varje ben.

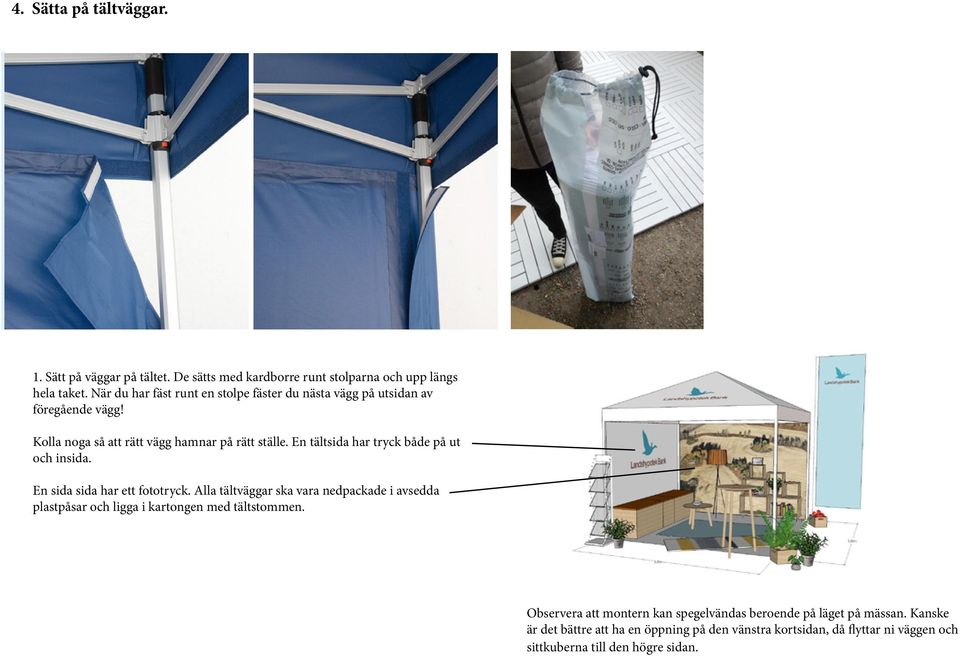

9 4. Sätta på tältväggar. 1. Sätt på väggar på tältet. De sätts med kardborre runt stolparna och upp längs hela taket. När du har fäst runt en stolpe fäster du nästa vägg på utsidan av föregående vägg! Kolla noga så att rätt vägg hamnar på rätt ställe. En tältsida har tryck både på ut och insida. En sida sida har ett fototryck. Alla tältväggar ska vara nedpackade i avsedda plastpåsar och ligga i kartongen med tältstommen. Observera att montern kan spegelvändas beroende på läget på mässan. Kanske är det bättre att ha en öppning på den vänstra kortsidan, då flyttar ni väggen och sittkuberna till den högre sidan.

10 5. Sittpallar med förvaring 1. De två pallarna är uppmärkta med sittkuber. Lyft bort första pallkragen - du behöver inte skruva bort regeln. Ta bort så många pallkragar du behöver men kom ihåg i vilken ordning de sitter. 2. Det finns två stora och 3 små sittkuber. Locken kan öppnas så du kan förvara saker innuti. 3. Innuti de stora kuberna ligger bokhyllan I botten av en av pallarna ligger benstativet till bokhyllan (grå metallskena).

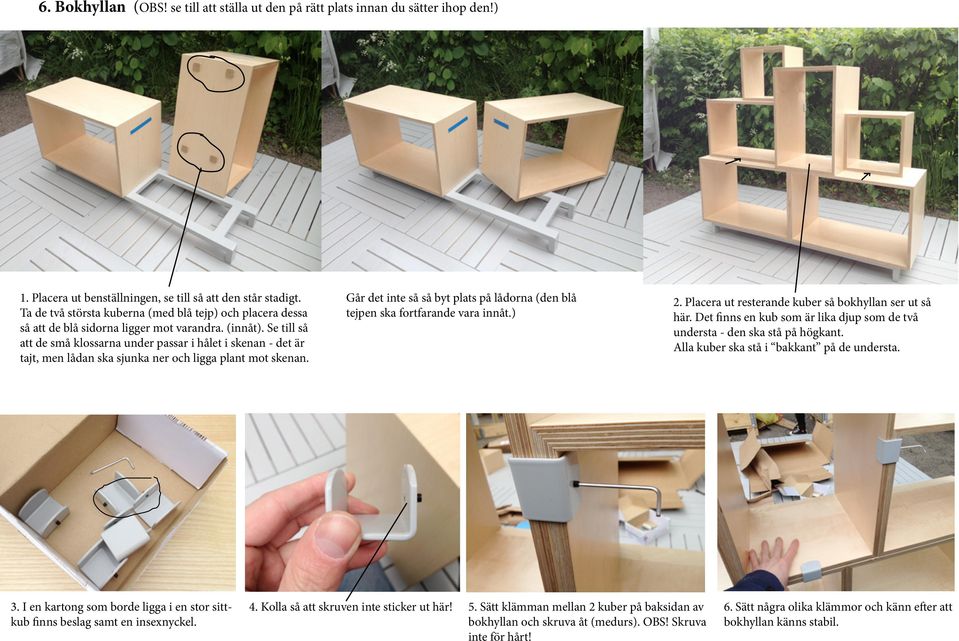

11 6. Bokhyllan (OBS! se till att ställa ut den på rätt plats innan du sätter ihop den!) 1. Placera ut benställningen, se till så att den står stadigt. Ta de två största kuberna (med blå tejp) och placera dessa så att de blå sidorna ligger mot varandra. (innåt). Se till så att de små klossarna under passar i hålet i skenan - det är tajt, men lådan ska sjunka ner och ligga plant mot skenan. Går det inte så så byt plats på lådorna (den blå tejpen ska fortfarande vara innåt.) 2. Placera ut resterande kuber så bokhyllan ser ut så här. Det finns en kub som är lika djup som de två understa - den ska stå på högkant. Alla kuber ska stå i bakkant på de understa. 3. I en kartong som borde ligga i en stor sittkub finns beslag samt en insexnyckel. 4. Kolla så att skruven inte sticker ut här! 5. Sätt klämman mellan 2 kuber på baksidan av bokhyllan och skruva åt (medurs). OBS! Skruva inte för hårt! 6. Sätt några olika klämmor och känn efter att bokhyllan känns stabil.

12 Exempel på placering av mattor samt exponering på bokhylla.

13 Den färdiga 3x3 montern. Det finns ett extra ståbord som kan användas vid behov. Beachflaggan kan flyttas till lämpligt hörn beroende på monterns placering på mässan. Likaså kan man behöva spegelvända på allt, dvs ha den öppna kortsidan åt vänster istället för höger om det är där mässbesökarna strömmar.

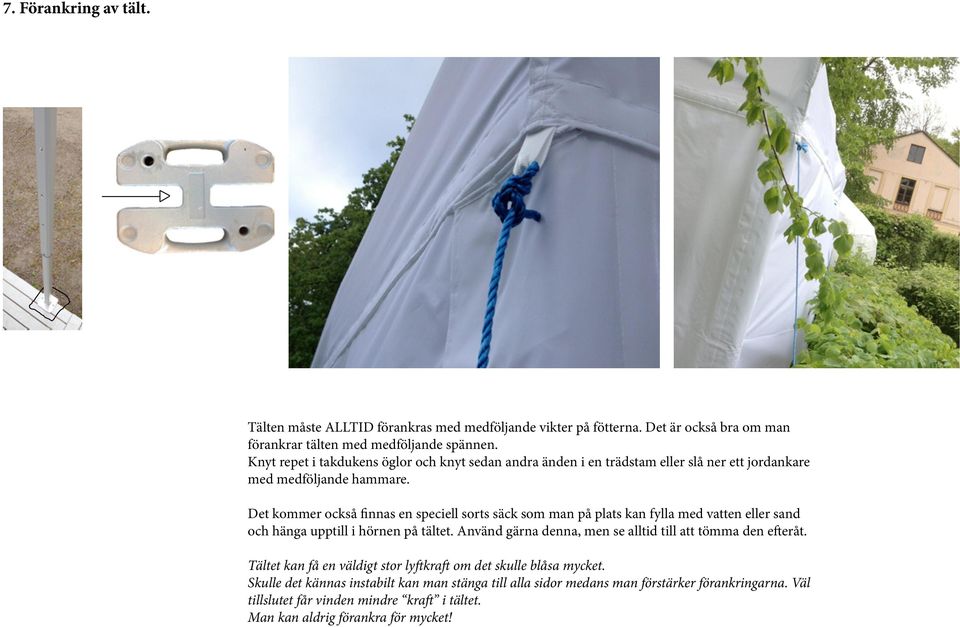

14 7. Förankring av tält. Tälten måste ALLTID förankras med medföljande vikter på fötterna. Det är också bra om man förankrar tälten med medföljande spännen. Knyt repet i takdukens öglor och knyt sedan andra änden i en trädstam eller slå ner ett jordankare med medföljande hammare. Det kommer också finnas en speciell sorts säck som man på plats kan fylla med vatten eller sand och hänga upptill i hörnen på tältet. Använd gärna denna, men se alltid till att tömma den efteråt. Tältet kan få en väldigt stor lyftkraft om det skulle blåsa mycket. Skulle det kännas instabilt kan man stänga till alla sidor medans man förstärker förankringarna. Väl tillslutet får vinden mindre kraft i tältet. Man kan aldrig förankra för mycket!

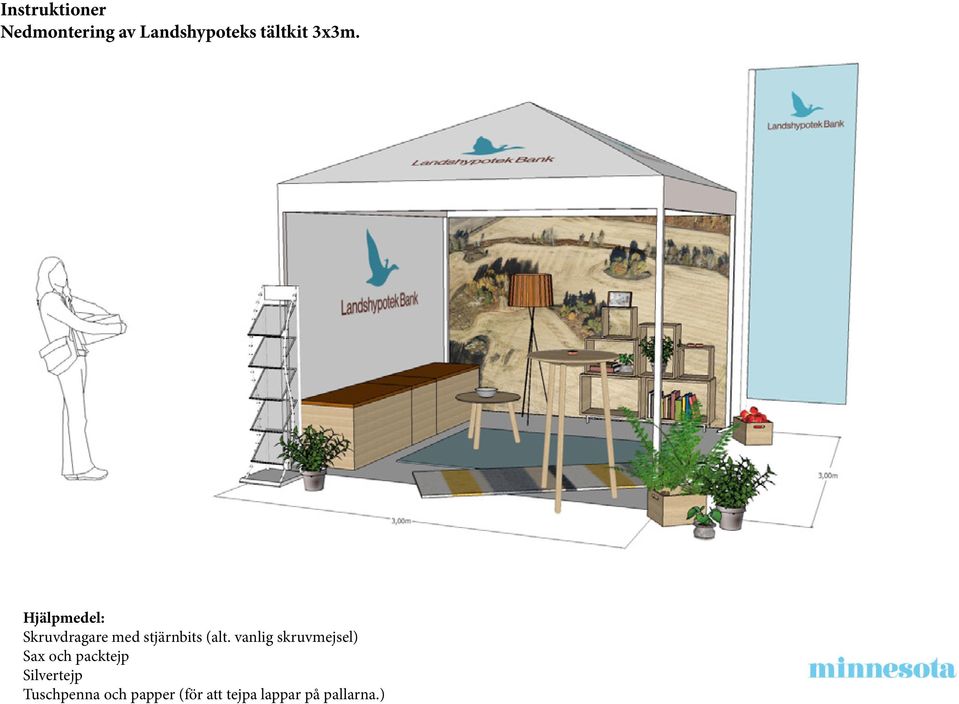

15 Instruktioner Nedmontering av Landshypoteks tältkit 3x3m. Hjälpmedel: Skruvdragare med stjärnbits (alt. vanlig skruvmejsel) Sax och packtejp Silvertejp Tuschpenna och papper (för att tejpa lappar på pallarna.)

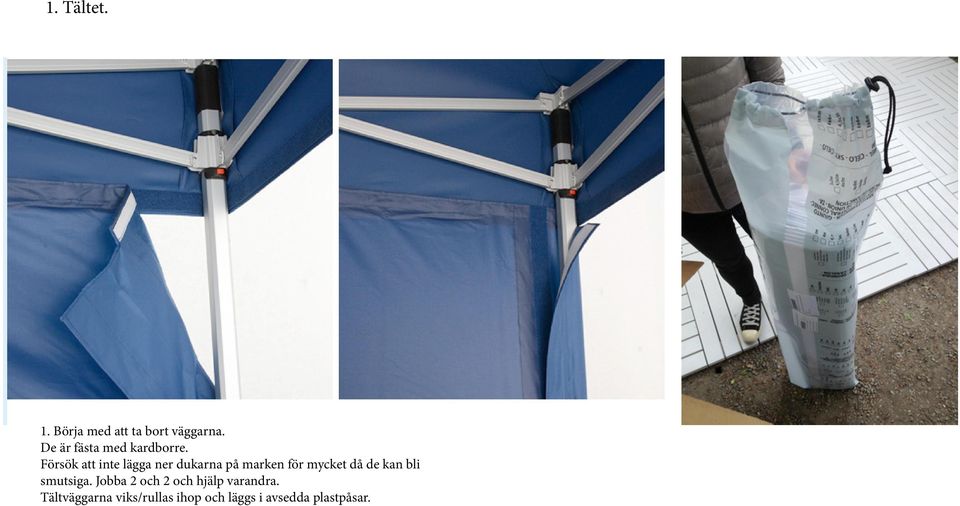

16 1. Tältet. 1. Börja med att ta bort väggarna. De är fästa med kardborre. Försök att inte lägga ner dukarna på marken för mycket då de kan bli smutsiga. Jobba 2 och 2 och hjälp varandra. Tältväggarna viks/rullas ihop och läggs i avsedda plastpåsar.

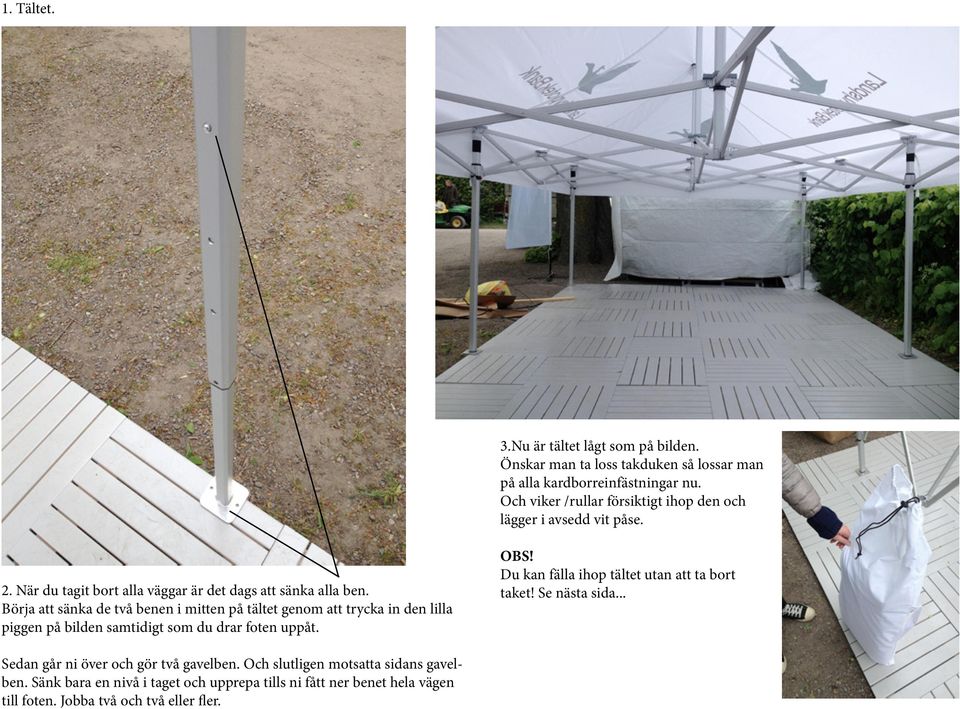

17 1. Tältet. 3.Nu är tältet lågt som på bilden. Önskar man ta loss takduken så lossar man på alla kardborreinfästningar nu. Och viker /rullar försiktigt ihop den och lägger i avsedd vit påse. 2. När du tagit bort alla väggar är det dags att sänka alla ben. Börja att sänka de två benen i mitten på tältet genom att trycka in den lilla piggen på bilden samtidigt som du drar foten uppåt. OBS! Du kan fälla ihop tältet utan att ta bort taket! Se nästa sida... Sedan går ni över och gör två gavelben. Och slutligen motsatta sidans gavelben. Sänk bara en nivå i taget och upprepa tills ni fått ner benet hela vägen till foten. Jobba två och två eller fler.

18 1. Tältet. 5. Tryck ihop tältet från kortsidorna (minst två personer krävs). 4. Tryck ner röda knappen och lossa infästningengen mellan taket och benen (dra nedåt) Börja med mittersta benen. 6.Försök vika in taket försiktigtså det inte blir knöligt. 7. Trä på skyddspåse (GRÖN) och packa ner i kartong tillsammans med tältväggarna.

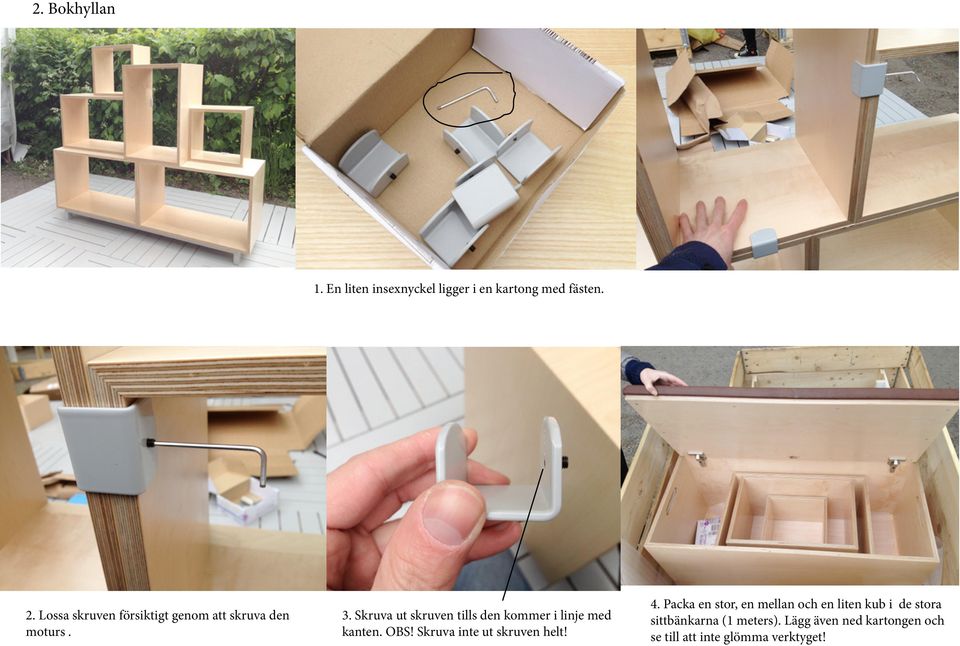

19 2. Bokhyllan 1. En liten insexnyckel ligger i en kartong med fästen. 2. Lossa skruven försiktigt genom att skruva den moturs. 3. Skruva ut skruven tills den kommer i linje med kanten. OBS! Skruva inte ut skruven helt! 4. Packa en stor, en mellan och en liten kub i de stora sittbänkarna (1 meters). Lägg även ned kartongen och se till att inte glömma verktyget!

20 3. Sittpallar med förvaring 1. Gör så här: Ta av önskat antal pallkragar för att komma åt att ställa ner sittkuben. Ställ den stora pallen underst på sina fötter. Lägg de små pallarna upp och ner så de ligger dyna mot dyna.tänk på att locket kan öppna sig. Sätt på kragarna och se till att ordningen blir rätt så de får rätt skydd.. OBS! Krage 5 har ett stabiliseringsskydd VIKTIGT! Det finns två pallar för transport av sittpallarna. Vardera har 6 pallkragar. Den ena pallen är avsedd för en stor och två små pallar. Den andra rymmer en stor och en liten samt benstativet till bokhyllan.

21 3. Sittpallar med förvaring OBS! Du behöver inte ta bort reglarna som på bild, det räcker om du bara lyfter av hela pallkragen! 3. Lägg skyddsfoam emellan kuberna. 4. Benstativet till bokhyllan läggs på sidan i pallen mellan två reglar.

22 4. Trallgolv 1. Golvet läggs i pall avsedd för plattorna. Plattorna läggs på varandra - varannan upp och ned (mage mot mage med skyddsfoam emellan) 2. De gråa lådor 4st som kan läggas över vikterna till tältet läggs på sidan eller ovanpå.

23 5. Övrigt (OBS! bilderna är från 6x3m tältet) Beachflaggor packas i avsedd svart väska. Lampa - Skruva av ytter och innerskärm samt glödlampa. Värmeljuslycktor - packas ner i Skultuna - små svarta kartonger. Blommor slängs men zinkhinkarna sparas. Mattror rullas ihop, fårskinn förvaras i separat påse. Broschyrställ i avsedda svarta väskor. OBS - du behöver inte ta ur broschyrerna. Foton och skålar Borden har en avsedd kartong som tejpas fast på bordsskivan. Försök få ner så mycket saker som det går i de stora sittkuberna. Tänk bara på att lägga ner bokhyllan först! (steg 2) Stora saker som inte går att få ner i en pall läggs ovanpå pall efter att ni skruvat på locket. (steg 6)

24 5. Emballering 1. Skruva på topplocken på pallarna. Om inte skruvarna sitter kvar i locken så finns ett litet kuvert i pallen som är avsett för skruvar. 2. Trä spännbandet under pallen och runt lådan. Ha spännet rakt som på bilden och trä igenom bandet från utsidan. (höger på bilden) 3. Dra åt bandet för hand och sedan kan du börja spänna genom att klämma ihop käken och öppna den och upprepa detta (tänk en krokodilkäft som öppnas och stängs. 4. För att lossa så trycker du in den fjäderbelastade flärpen som jag har tummen på. 5. Klart! Mattor etc som inte får plats innuti lådorna kan läggas ovanpå locken tills vi hittat en skräddarsydd lösning på detta.
