1 Ryggsäckssystem 2012 Bruksanvisning

2 Produktdata Ryggsäck Stort, löstagbart lock som väl täcker säcken Höjbart lock som kan anpassas till olika volymer. Stort topplocksfack. Hållare för hjälm eller kläder. Rullöppning i huvudfacket för att helt hålla ute snö och smuts. Fäste för namn på kardborrebandsplattan. Flexibel uppbyggnad med hålband så man kan fästa materiel på olika ställen på utsidan och insidan av ryggsäcken. Stora sidofickor som rymmer kök, mat och värmejacka och som är lätta att komma åt när man sitter på säcken vid rast. Utan monterade sidofickor så blir det en smidigare ryggsäck. Ergonomiskt och hållbart bärsystem. Ryggsäcken anpassas i längd genom att avbärarbältet justeras upp och ner. Bärkuddarna och bältet är styvt med hårdplastkärna, men mjukt mot kroppen med stabil skumplast. Avbärarbältet är upphängt i en central punkt så det kan följa höfternas rörelser. Upprullningsändar på de flesta remmar. Remmarna på bältet spänns bakåt så att ni snabbt och enkelt kan få bältet stabilt runt höfterna. D-ring för infästning av pulkan. Uppdragssäck Uppdragssäcken har en lockficka med blixtlåsöppning och elastiskt snöre på toppen. Rullöppning för att helt hålla ute snö och smuts. Vadderade bärkuddar med bröstrem. Hålband längs kanterna på uppdragssäcken gör det enkelt att fästa sidofickorna från stora ryggsäcken på uppdragssäcken.

3 Produktdata, benämningar Ryggsäck, frontsidan Hjälmhållare Topplocksficka Lock Lockfrontsficka Reservstängning Kardborreplatta Lockrem/duffelrem Sidoficka Vertikala hålband Horisontella hålband Treboms/duffelspänne för montering av sidofickan Dräneringshål Sidofickor Vänster sidoficka Höger sidoficka Hålband Tvåvägs blixtlås under lock Treboms/duffelspännen

4 Produktdata, benämningar Ryggsäck, ryggsidan Bakre lockspänne Bakre lockrem Handtag Toppstramare Kanal för bakre lockrem Bärkudde Ryggkudde Ram (invändig) Bröstrem Handmickrotelefonsfäste Bärrem Avbärarbälte Sidorem Pulkfäste Midjerem med instickslås Lock Hjälmhållare Topplocksficka Lockfrontsficka Reservstängning Kardborreplatta

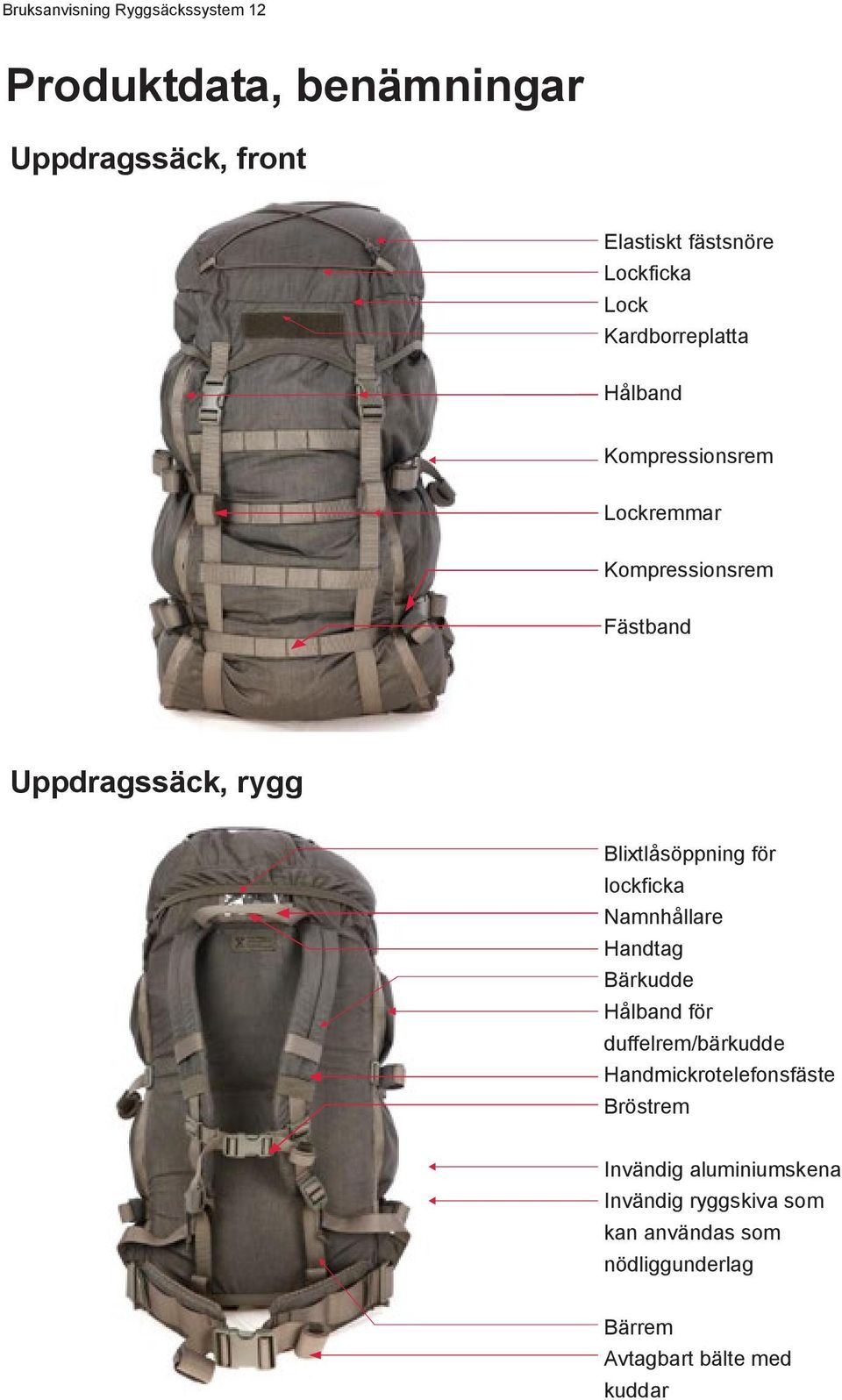

5 Produktdata, benämningar Uppdragssäck, front Elastiskt fästsnöre Lockficka Lock Kardborreplatta Hålband Kompressionsrem Lockremmar Kompressionsrem Fästband Uppdragssäck, rygg Blixtlåsöppning för lockficka Namnhållare Handtag Bärkudde Hålband för duffelrem/bärkudde Handmickrotelefonsfäste Bröstrem Invändig aluminiumskena Invändig ryggskiva som kan användas som nödliggunderlag Bärrem Avtagbart bälte med kuddar

6 Förbereda systemet För att på snabbast möjliga sätt kunna använda de olika delarna av systemet skall respektive del förberedas på det här sättet. NÖDSÄCK (lock) Ingående delar: 1 st lock, 1 st fästrem, 1 st höger bärkudde och 1 st vänster bärkudde. Montering: Fäst bärkuddarna i hålbandet på insidan av locket och fäst fästremmen i bärkuddarna. Alternativt kan 2 st duffelremmar användas. UPPGIFTSSÄCK (sidoficka) Ingående delar: 1 st sidoficka, 2 st duffelremmar hane och 2 st duffelremmar hona. Montering: Fäst 2 st duffelremmar i toppen av sidofickorna och de två andra i nederkanten så de bildar bärremmar. Remmarna skall sitta kvar när fickan monteras som sidoficka. UPPDRAGSSÄCK Ingående delar: 1 st uppdragssäck med bälte. Montering: Ni kan montera duffelremmar för komprimering av säcken. KOMPLETT SYSTEM Ingående delar: 1 st komplett uppdragssäck, 1 st komplett ryggsäck (inkl. sidofickor och lock). Montering: Fäst sidofickorna och locket på säcken. Sätt fast uppdragssäcken på säcken i instickslåsen och vid behov i botten med duffelspänne.

7 Varianter Bruksanvisning Ryggsäckssystem 12 Ryggsäckssystemet kan användas på flera olika sätt, beroende på uppgift, terräng och klimat. Locket buret med ett duffelremspar. Locket monterad på västen med I & T fästen. En sidoficka buren med två duffelrems- par. En sidoficka buren med två bärkuddar och en fästrem. En sidoficka buren med en bärkudde och en duffelrem. En sidoficka monterad på västen med I & T fästen. Två sidofickor burna med två duffelremmar. Två sidofickor burna med två bärkuddar och två duffelremmar. Locket runt midjan och två sidofickor på ryggen. Uppdragssäcken buren med bälte. Uppdragssäcken buren med en sidoficka. Uppdragssäcken buren med två sidofickor. Endast säcken. Säcken med lock. Säcken med lock och två sidofickor. Säcken med lock, två sidofickor och uppdragssäcken.

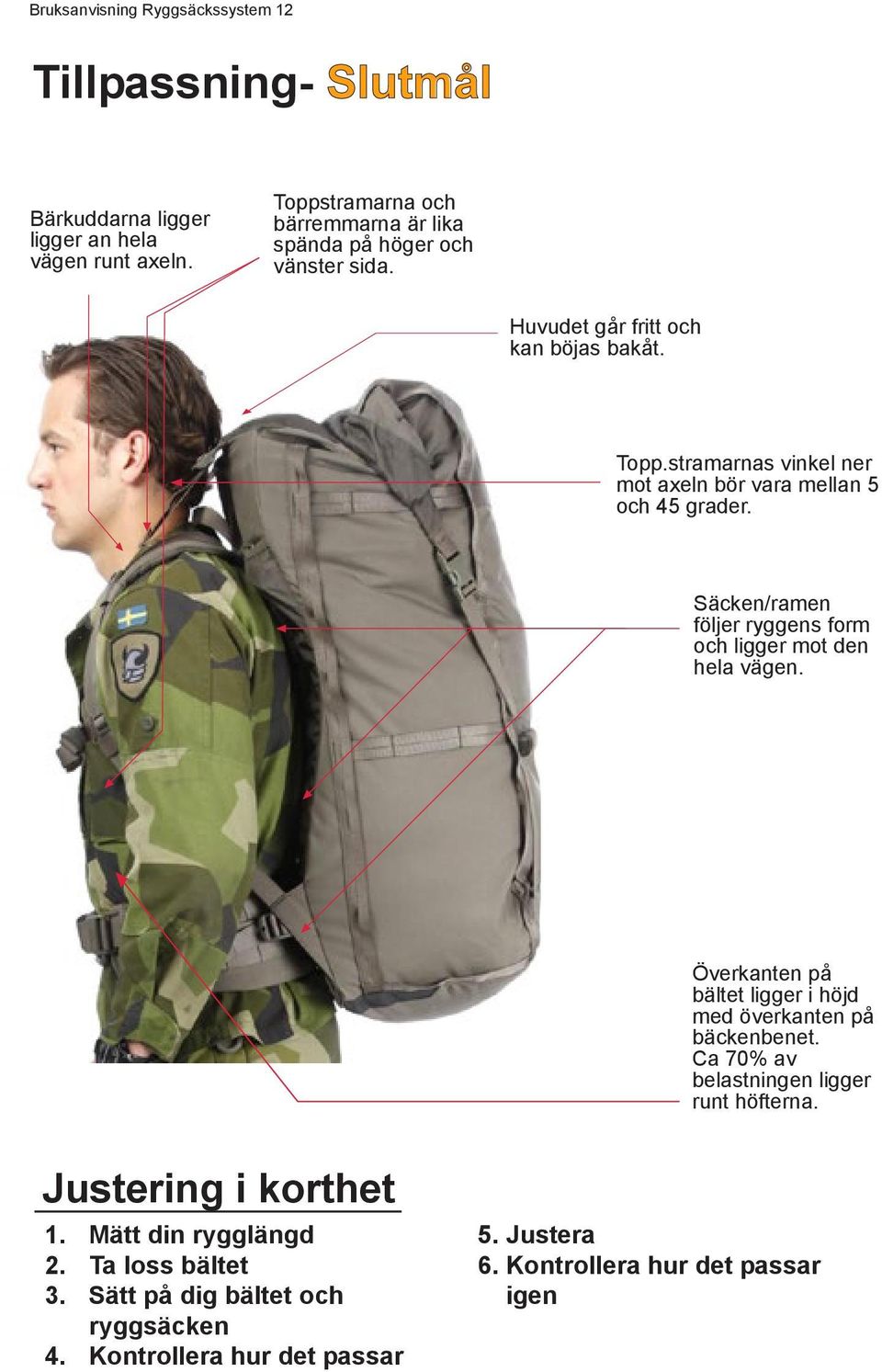

8 Tillpassning- Slutmål Bärkuddarna ligger ligger an hela vägen runt axeln. Toppstramarna och bärremmarna är lika spända på höger och vänster sida. Huvudet går fritt och kan böjas bakåt. Topp.stramarnas vinkel ner mot axeln bör vara mellan 5 och 45 grader. Säcken/ramen följer ryggens form och ligger mot den hela vägen. Överkanten på bältet ligger i höjd med överkanten på bäckenbenet. Ca 70% av belastningen ligger runt höfterna. Justering i korthet 1. Mätt din rygglängd 2. Ta loss bältet 3. Sätt på dig bältet och ryggsäcken 4. Kontrollera hur det passar 5. Justera 6. Kontrollera hur det passar igen

9 Tillpassning- Justering 1. Rygglängd Sätt dig ner på golvet och luta ryggen mot en kant. Mät avståndet från golv till axel. Är det mindre än 55 cm skall du ta den korta ryggsäcken. 2A. Packa ryggsäcken med kg: Fylld vätskepåse och vattenflaska, värmejacka, sovsäck och annat så den blir tillräckligt tung. 2B. Ta på dig det lösa bältet och kontrollera att det passar. Är det för långt, byt till det kortare. 3. Tillse att överkanten på bältet ligger kant i kant med överdelen på höftbenet (främre, övre tarmbenstaggen). INTE runt magen. 4. Ta på dig ryggsäcken och justera höjden på ryggsäcken med bärremmarna så att toppstramarna hamnar i mellan 5 och 45 vinkel mot axeln. 5. Hoppa upp och ner några gånger och känn efter så att att ryggsäcken sitter skönt. 6. Kontrollera ännu en gång att vinkeln vid toppstramarna är korrekt. Justera vid behov. Kontrollera att säcken följer ryggen. 7. Låt en kamrat mäta hur långt det är mellan nedre kanten på bältet och nederkanten på säcken. Detta mått skall du sedan ställa in när du fäster bältet. 8. Ta av dig ryggsäcken och bältet.

10 Tillpassning- Montering 9. Spänn fast den nedre remmen på säcken i bältet. Tänk på hur långt från nederkanten du skall fästa bältet. 10. Justera det så det stämmer med ditt mått. 11. Bältet på bilden är justerat för en kort bärare (sitter långt upp på säcken). 11. Bältet på bilden är justerat för en lång bärare (sitter långt ner på säcken). 12. Trä in det övre bandet genom det övre spännet på bältet. 13 Spänn fast det övre bandet så bältet sitter fast. Stoppa in bandet bakom ryggkudden. 14. Dra åt det nedre bandet så bältet sitter stumt fast. 15. Stoppa in bandet bakom ramen. Eller vik tillbaka det upp/över och genom spännet så det ligger bakom bältet. 16. Fäst sidobanden i spännen i säcken.

11 Tillpassning- Justering 17. Släpp ut på bärremmarna och ta på säcken. Spänn på bältet och se till att det i överkant sitter i höjd med bäckenbenets överkant. 18. Spänn bärremmarna. Justera så att det är rätt vinkel mellan toppstramarna och axeln. Ca 70% av belastningen skall ligga på bältet. 19. Bärkudden skall inte hänga i luften, då är toppstramaren för hårt spänd. 20. Stäng och spänn bröstremmen. Kontrollera att bärkuddarna ligger an mot kroppen i hela sin längd. 21. Kontrollera att säcken ligger an mot ryggen i hela sin längd och att ca 70% av belastningen ligger runt höfterna. Justera annars ner bältet så du tar mer belastning runt höfterna. 22. Be en kamrat justera höjden på bältet om det behövs. KLART 23. Hoppa några gånger och känn efter att ryggsäcken sitter bra. 24. Se till att både höger och vänster sida på toppstramare och bärremmar är lika spända - ändarna slutar i samma höjd. Annars sitter säcken snett. 25. Vinkeln är rätt vid toppstramarna. Säcken följer ryggen. Bärkuddarna ligger mot kroppen. Bältet sitter i höjd med bäckenbenet. Höger och vänster sida är lika.

12 Så här använder du ryggsäcken Bruksanvisning Ryggsäckssystem 12 Liggunderlaget bör bäras vikt, platt under lockremmarna. Säcken är skålad så det skall gå att titta upp. Vill man ytterligare öka denna förmåga, sänker man säcken. Ryggsäcken med snööverdrag. Säcken kan bäras utan lock och utan sidofickor, då blir den smidigast. Duffelremmarna eller ett snöre kan används som kompressionremmar. Ryggsäck med lock, men utan sidofickor. För att bli vattentät måste toppen snurras minst 3 varv och sedan säkras med instickslåsen. Ryggsäck med lock, sidofickor och uppdragssäck. Uppdragssäcken monteras på ryggsäcken med duffelremmar. Skall du uppträda i trånga utrymmen kan du med fördel ta bort sidofickorna för att få en smidigare säck. Den vattentäta packsäcken har en vit insida för att vara lättare att hitta i.

13 Så här använder du ryggsäcken Bruksanvisning Ryggsäckssystem Avbärarbältet rör sig med höfterna när man går. Bilden visar hur det blir när man tar ett vänstersteg. Bilden visar hur det blir när man tar ett högersteg. Denna rörelsefrihet minskar energiförbrukningen. Spänn inte sidobanden för hårt, det minskar denna rörelsefrihet. Lockremmen stoppas ner i facket för lockrem. På bärkuddarna kan du fästa handmickrotelefonen så ni kan kommunicera med gruppradion under march. P-skott kan fästas på ryggsäcken med duffelremmarna. På säcken kan man montera I-fästen för att fästa olika väskor. Man kan också direkt fästa olika fickor. Vid rast är topplocksfickan lätt åtkomlig, med blixtlåset som är bakåt. Öppningen på sidofickorna är bakåt, så du enkelt kommer åt det du behöver under rasten när du sitter på ryggsäcken.

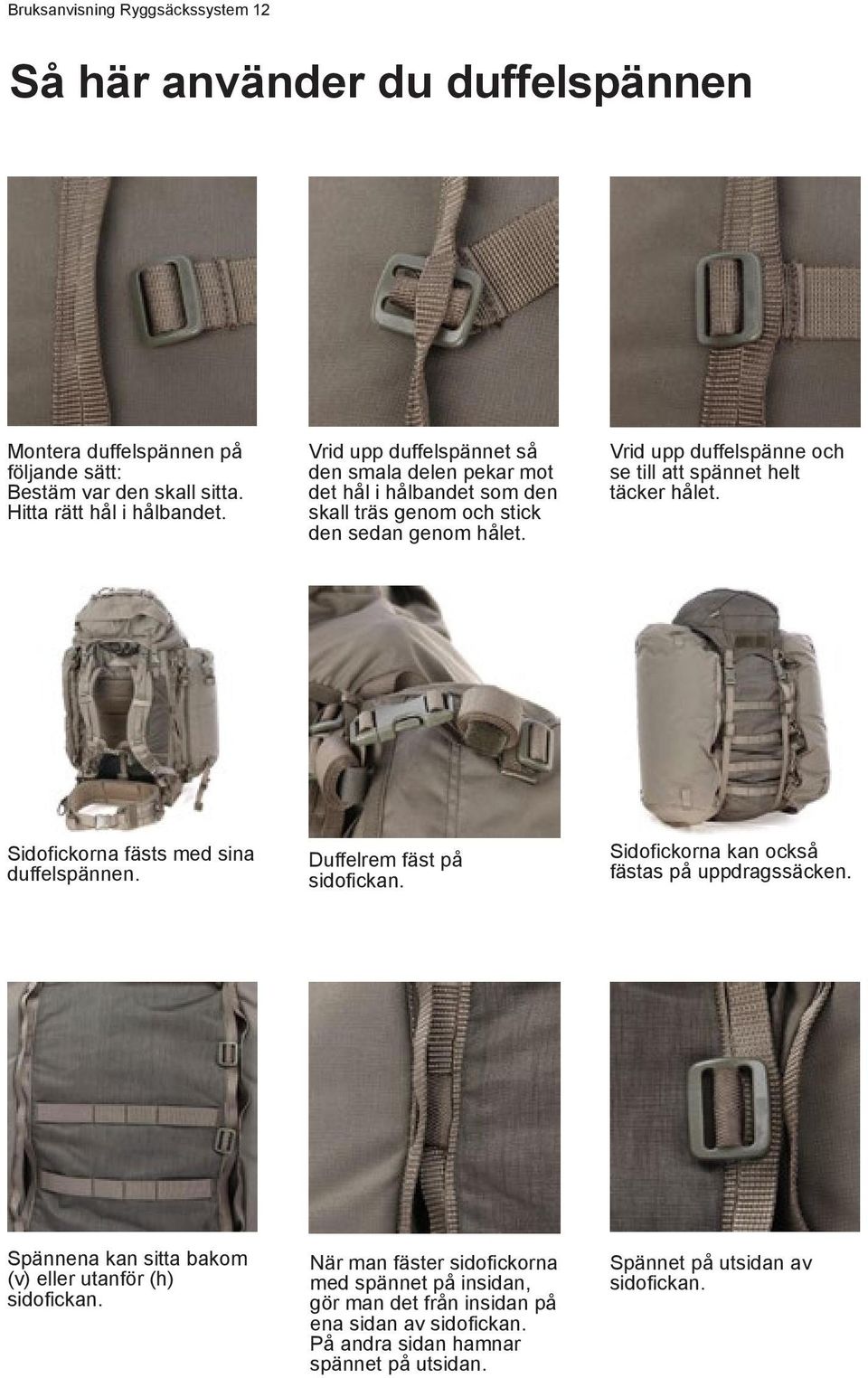

14 Så här använder du duffelspännen Montera duffelspännen på följande sätt: Bestäm var den skall sitta. Hitta rätt hål i hålbandet. Vrid upp duffelspännet så den smala delen pekar mot det hål i hålbandet som den skall träs genom och stick den sedan genom hålet. Vrid upp duffelspänne och se till att spännet helt täcker hålet. Sidofickorna fästs med sina duffelspännen. Duffelrem fäst på sidofickan. Sidofickorna kan också fästas på uppdragssäcken. Spännena kan sitta bakom (v) eller utanför (h) sidofickan. När man fäster sidofickorna med spännet på insidan, gör man det från insidan på ena sidan av sidofickan. På andra sidan hamnar spännet på utsidan. Spännet på utsidan av sidofickan.

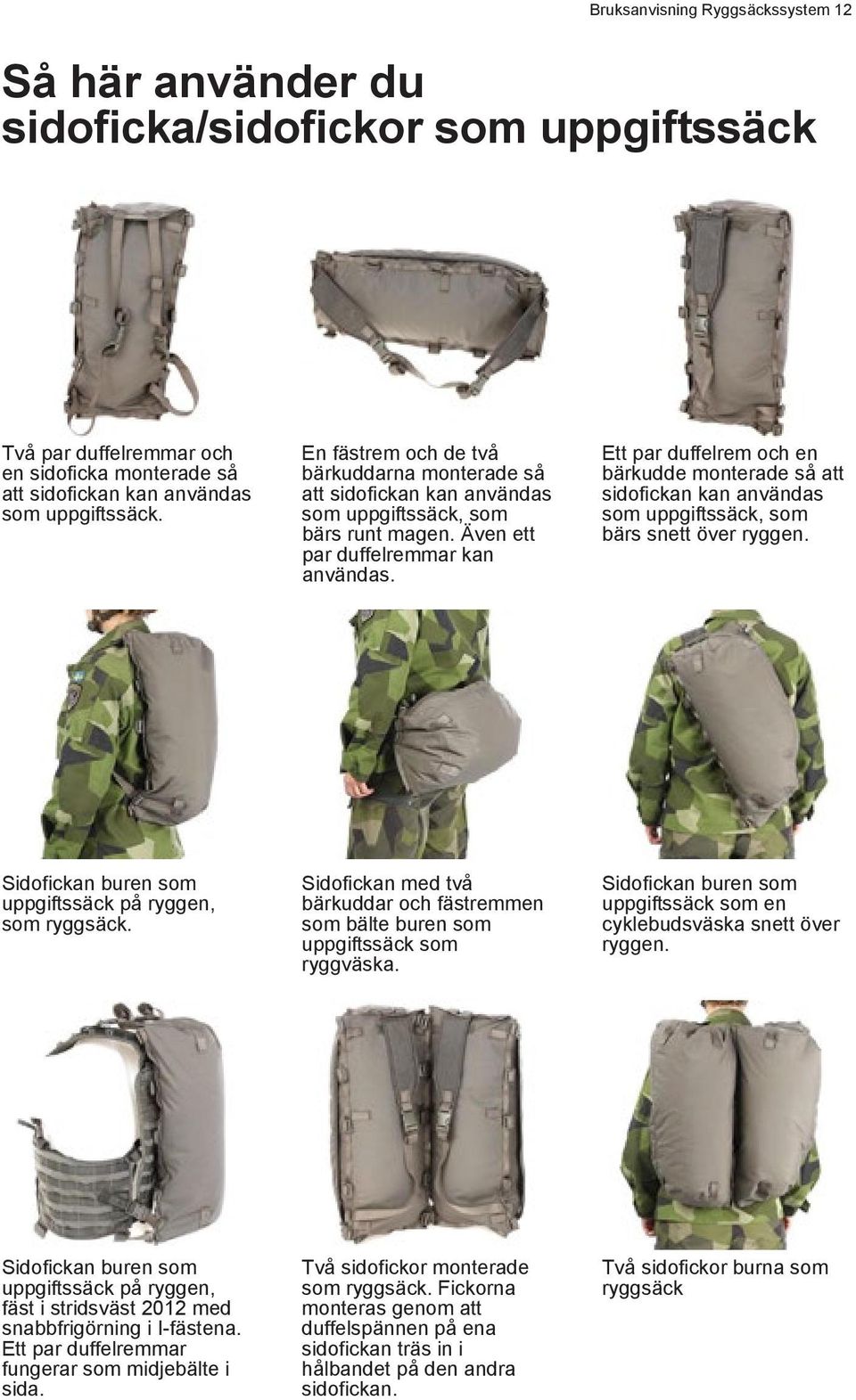

15 Så här använder du sidoficka/sidofickor som uppgiftssäck Två par duffelremmar och en sidoficka monterade så att sidofickan kan användas som uppgiftssäck. En fästrem och de två bärkuddarna monterade så att sidofickan kan användas som uppgiftssäck, som bärs runt magen. Även ett par duffelremmar kan användas. Ett par duffelrem och en bärkudde monterade så att sidofickan kan användas som uppgiftssäck, som bärs snett över ryggen. Sidofickan buren som uppgiftssäck på ryggen, som ryggsäck. Sidofickan med två bärkuddar och fästremmen som bälte buren som uppgiftssäck som ryggväska. Sidofickan buren som uppgiftssäck som en cyklebudsväska snett över ryggen. Sidofickan buren som uppgiftssäck på ryggen, fäst i stridsväst 2012 med snabbfrigörning i I-fästena. Ett par duffelremmar fungerar som midjebälte i sida. Två sidofickor monterade som ryggsäck. Fickorna monteras genom att duffelspännen på ena sidofickan träs in i hålbandet på den andra sidofickan. Två sidofickor burna som ryggsäck

16 Så här använder du locket/nödsäcken Facken på locket har ett svängt blixtlås för att vara lätta att komma in i. På toppfacket kan hjälmen klämmas fast under hjälmhållaren. Även ett klädesplagg kan fästas på locket under hjälmhållaren. Facken på locket har reservstängning där ni kan hålla ihop facket med ett snöre om blixtlåset går sönder. Locket som nödsäck: Fäst bärkuddarna i hålbandet på insidan av locket och fäst fästremmen i bärkuddarna. Alternativt kan ett par duffelremmar användas. Locket/nödsäcken buren som midjeväska med bärkuddar och fästrem. I T Locket/nödsäcken buren som midjeväska med duffelremmar. Locket/nödsäcken buren som midjeväska med duffelremmarna. Locket buret som nödsäck på ryggen, fastsatt på stridsväst 2012 med snabbfrigörning i I-fästena. T-fästena säkrar locket i västen i sida.

17 Så här använder du uppdragssäcken Duffelremmar som kompressionsremmar på uppdragssäcken. Uppdragssäcken med bältet monterat. Uppdragssäcken utan kompressionsremmar. Bältet monteras som bilden visar. Trä 50 mm bandet genom spännet på säcken. Vik tillbaka 50 mm remmen genom spännet och säkra mot kardborrebandet. Uppdragssäcken buren med bältet monterat och stängt. Uppdragssäcken med två sidofickor från ryggsäcken. Duffelremmar på ryggsäcken fästs i duffelremmarna på uppdragssäcken. Duffelspännen i botten på uppdragssäcken kan fästas genom hålbandet i botten på ryggsäcken.

18 Underhåll Så här gör du rent ryggsäckssystemet Ryggsäcken töms och skakas ur. Därefter rengörs den vid behov med vatten och diskeller tvättmedel varefter den torkas. Använd inte andra rengöringsmedel. Skrubba av lera med rotborste eller diskborste, låt leran torka först. Borsta av alla blixtlås så att smuts inte sitter i dem. Torkning sker enklast hängande upp och ner i torkrum eller i solen. Så här vårdar du ryggsäckssystemet Kontrollera att alla delar finns med. Inspektera ryggsäcken visuellt och notera eventuella skador. Kontrollera särskilt följande: 1. Att alla spännen är hela och utan sprickor. Trasiga spännen som är fastsydda byts på förrådet övriga spännen kan du själv byta ut. 2. Infästningen av alla spännen. Kontrollera att sömmen är intakt. 3. Sömmar i säck, lock och fickor. 4. Alla blixtlås och dess löpare. Stänger blixtlåset som det skall? Är det skador på tänderna? Skadad blixtlås byts på förrådet. 5. Att tyget och tejpen är hel i den vattentäta packpåsen. Fyll den med luft och snurra ihop den. Tryck ihop den och se om den läcker. Vid nöd kan läckor tillfälligtvis lagas med vävtejp (silvertejp). Så här förvarar du ryggsäckssystemet Ryggsäcken skall förvaras ren och torr. Ryggsäckssystemet förvaras i skugga, torrt och luftigt i temperatur mellan -40 och +55 grader celsius, Långtidsförvaring skall ske i temperatur mellan -20 och +25 celsius. Restriktioner: * Brukarinstruktionen skall läsas och förstås av varje soldat innan användning av någon del av systemet. * Ingen del av systemet får torkas vid öppen eld eller med varmluftspistol eller motsvarande. Byte av instickslås. Ta bort det trasiga spännet och sätt på ett nytt.
