1 Bruksanvisning GASGRILL BRÄNNARE ART.NR Montering och skötsel ENDAST FÖR UTOMHUSBRUK

2 GOURMET BRÄNNARE På följande sidor finner du en steg-för-steg instruktion. Vi rekommenderar att du följer denna för att på enklast möjliga sätt montera din nya gasolgrill. Verktyg som behövs: Stjärnskruvmejsel Skiftnyckel eller fasta nycklar Tvållösning för kontroll av gasläckage

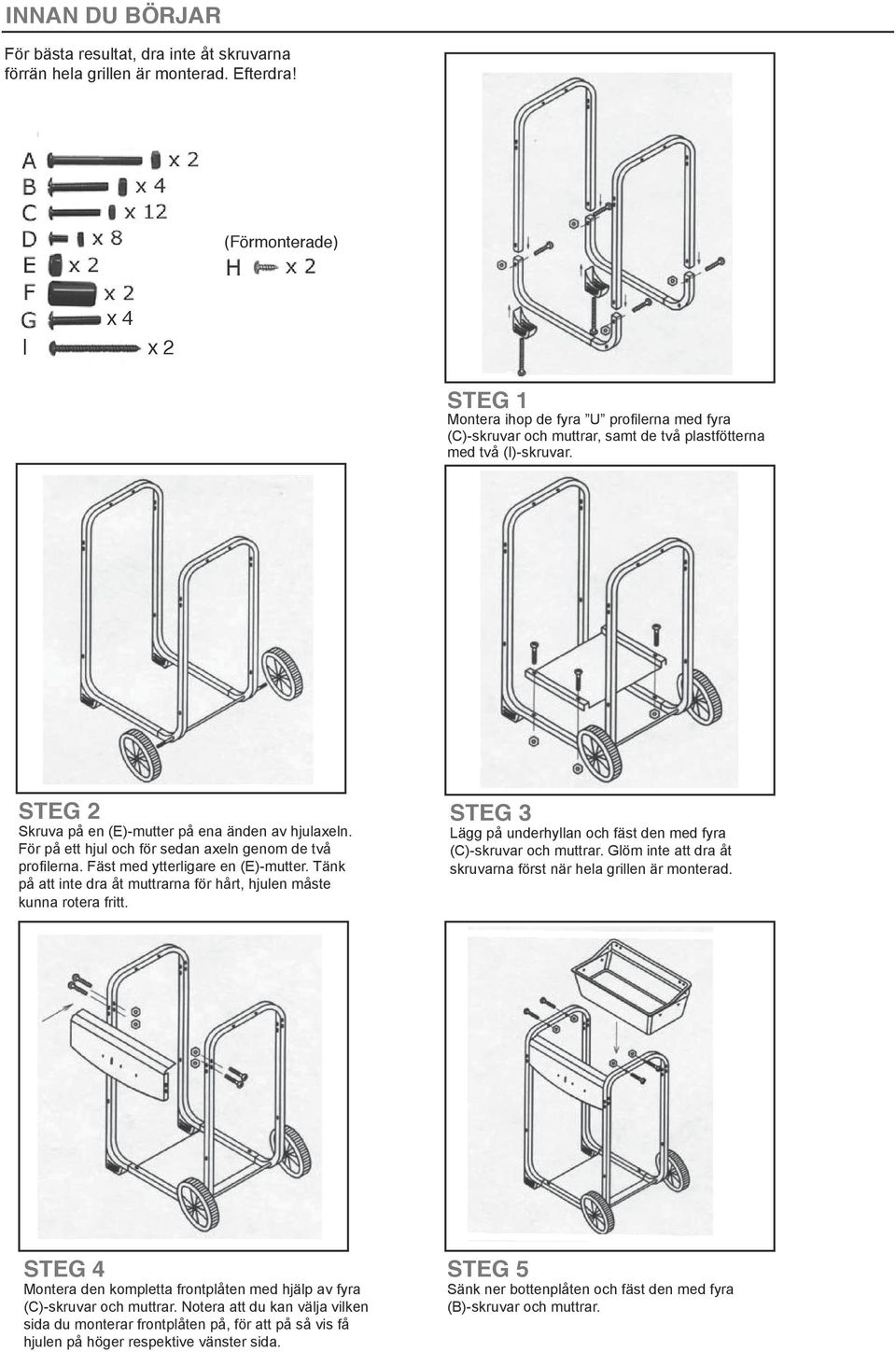

3 INNAN DU BÖRJAR För bästa resultat, dra inte åt skruvarna förrän hela grillen är monterad. Efterdra! (Förmonterade) I x 4 x STEG Montera ihop de fyra U profilerna med fyra (C)-skruvar och muttrar, samt de två plastfötterna med två (I)-skruvar. STEG Skruva på en (E)-mutter på ena änden av hjulaxeln. För på ett hjul och för sedan axeln genom de två profilerna. Fäst med ytterligare en (E)-mutter. Tänk på att inte dra åt muttrarna för hårt, hjulen måste kunna rotera fritt. STEG 3 Lägg på underhyllan och fäst den med fyra (C)-skruvar och muttrar. Glöm inte att dra åt skruvarna först när hela grillen är monterad. STEG 4 Montera den kompletta frontplåten med hjälp av fyra (C)-skruvar och muttrar. Notera att du kan välja vilken sida du monterar frontplåten på, för att på så vis få hjulen på höger respektive vänster sida. STEG 5 Sänk ner bottenplåten och fäst den med fyra (B)-skruvar och muttrar.

För på ett hjul och för sedan axeln genom de två profilerna. Fäst med ytterligare en (E)-mutter. Tänk på att inte dra åt muttrarna för hårt, hjulen måste kunna rotera fritt.

4 STEG 6 Ta bort de två (H)-skruvarna från brännaren. Sänk sedan ner brännaren genom bottenplåten och se till att rören omsluter ventilpaketet. Dra även genom kabeln till tändelektroden. STEG 7 Skruva fast brännaren med de två (H)-skruvarna. Tryck på kabeln från tändelektroden på änden av tändarknappen. STEG 8 Fäst först de två gångjärnen på underplåten med fyra (D)-skruvar och muttrar. Fäst därefter locket med hjälp av ytterligare fyra (D)-skruvar och muttrar. OBS! Skruvhuvudena ska vara på grillens insida och gångjärnets korta led ska monteras på grillskålen och den långa leden på locket. STEG 9 Montera handtaget med hjälp av de två (A)-skruvarna och dess muttrar. Placera (F)-distanserna mellan handtaget och locket. Montera termometern med brickorna på lockets utsida och muttrarna på insidan. STEG 0 Montera de två sidoborden med åtta (G)-skruvar.

STEG 8 Fäst först de två gångjärnen på underplåten med fyra (D)-skruvar och muttrar. Fäst därefter locket med hjälp av ytterligare fyra (D)-skruvar och muttrar. OBS!

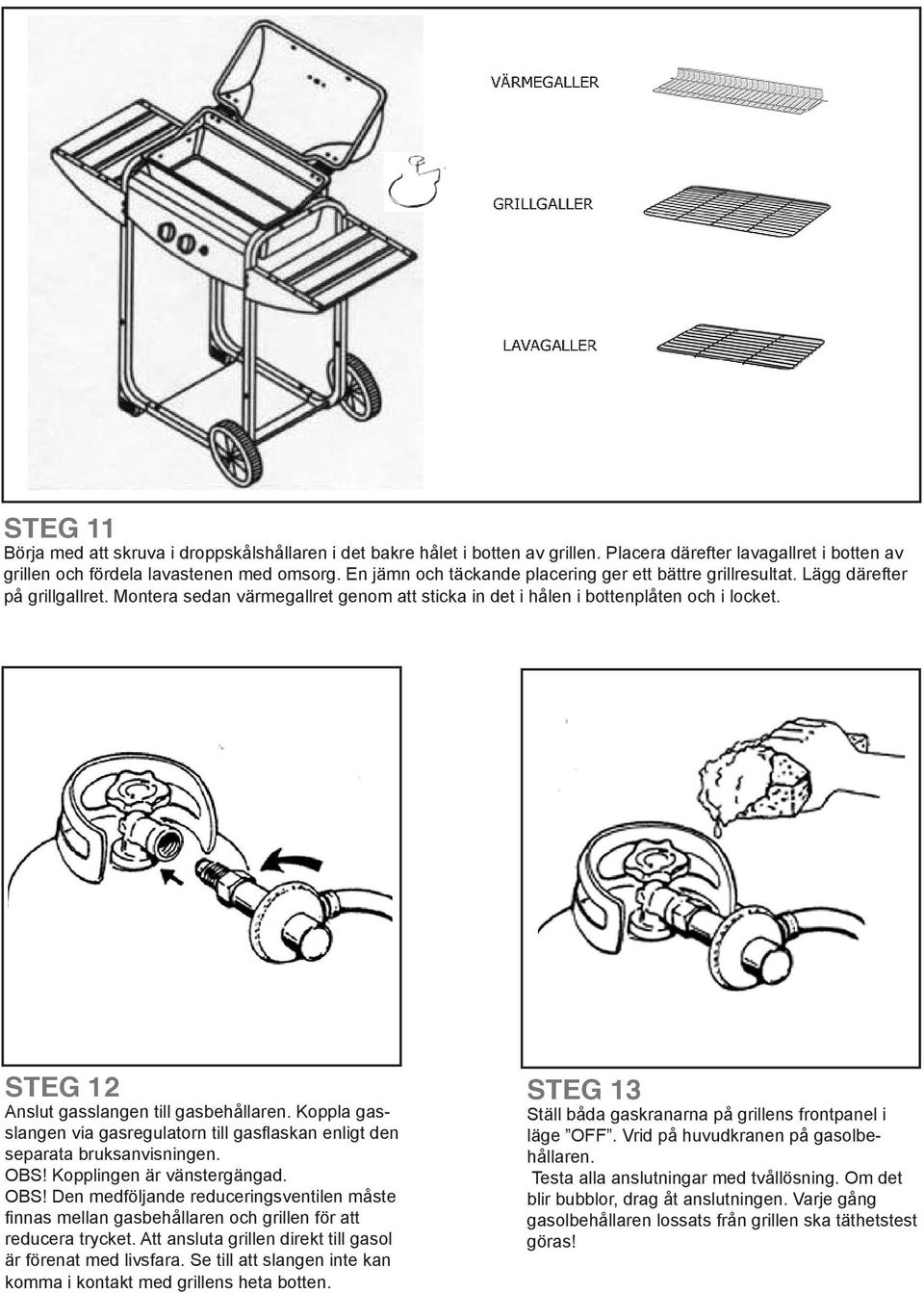

5 STEG Börja med att skruva i droppskålshållaren i det bakre hålet i botten av grillen. Placera därefter lavagallret i botten av grillen och fördela lavastenen med omsorg. En jämn och täckande placering ger ett bättre grillresultat. Lägg därefter på grillgallret. Montera sedan värmegallret genom att sticka in det i hålen i bottenplåten och i locket. STEG Anslut gasslangen till gasbehållaren. Koppla gasslangen via gasregulatorn till gasflaskan enligt den separata bruksanvisningen. OBS! Kopplingen är vänstergängad. OBS! Den medföljande reduceringsventilen måste finnas mellan gasbehållaren och grillen för att reducera trycket. Att ansluta grillen direkt till gasol är förenat med livsfara. Se till att slangen inte kan komma i kontakt med grillens heta botten. STEG 3 Ställ båda gaskranarna på grillens frontpanel i läge OFF. Vrid på huvudkranen på gasolbehållaren. Testa alla anslutningar med tvållösning. Om det blir bubblor, drag åt anslutningen. Varje gång gasolbehållaren lossats från grillen ska täthetstest göras!

STEG Anslut gasslangen till gasbehållaren. Koppla gasslangen via gasregulatorn till gasflaskan enligt den separata bruksanvisningen. OBS!

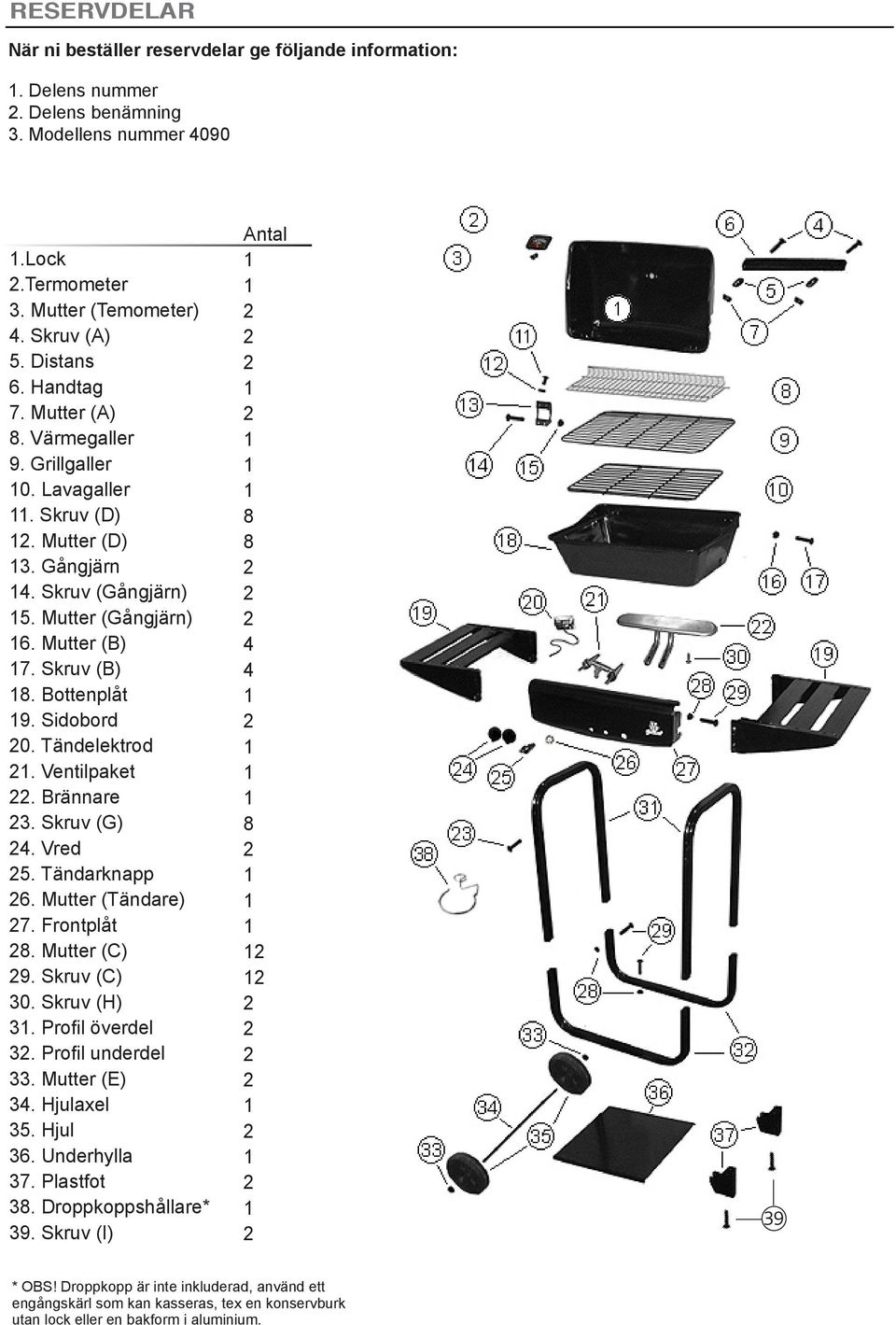

RESERVDELAR När ni beställer reservdelar ge följande information:. Delens nummer. Delens benämning 3. Modellens nummer 4090.Lock.Termometer 3. Mutter (Temometer) 4. Skruv (A) 5. Distans 6. Handtag 7.

6 RESERVDELAR När ni beställer reservdelar ge följande information:. Delens nummer. Delens benämning 3. Modellens nummer 4090.Lock.Termometer 3. Mutter (Temometer) 4. Skruv (A) 5. Distans 6. Handtag 7. Mutter (A) 8. Värmegaller 9. Grillgaller 0. Lavagaller. Skruv (D). Mutter (D) 3. Gångjärn 4. Skruv (Gångjärn) 5. Mutter (Gångjärn) 6. Mutter (B) 7. Skruv (B) 8. Bottenplåt 9. Sidobord 0. Tändelektrod. Ventilpaket. Brännare 3. Skruv (G) 4. Vred 5. Tändarknapp 6. Mutter (Tändare) 7. Frontplåt 8. Mutter (C) 9. Skruv (C) 30. Skruv (H) 3. Profil överdel 3. Profil underdel 33. Mutter (E) 34. Hjulaxel 35. Hjul 36. Underhylla 37. Plastfot 38. Droppkoppshållare* 39. Skruv (I) Antal * OBS! Droppkopp är inte inkluderad, använd ett engångskärl som kan kasseras, tex en konservburk utan lock eller en bakform i aluminium.

Ventilpaket. Brännare 3. Skruv (G) 4. Vred 5. Tändarknapp 6. Mutter (Tändare) 7. Frontplåt 8. Mutter (C) 9. Skruv (C) 30. Skruv (H) 3. Profil överdel 3. Profil underdel 33. Mutter (E) 34. Hjulaxel 35.

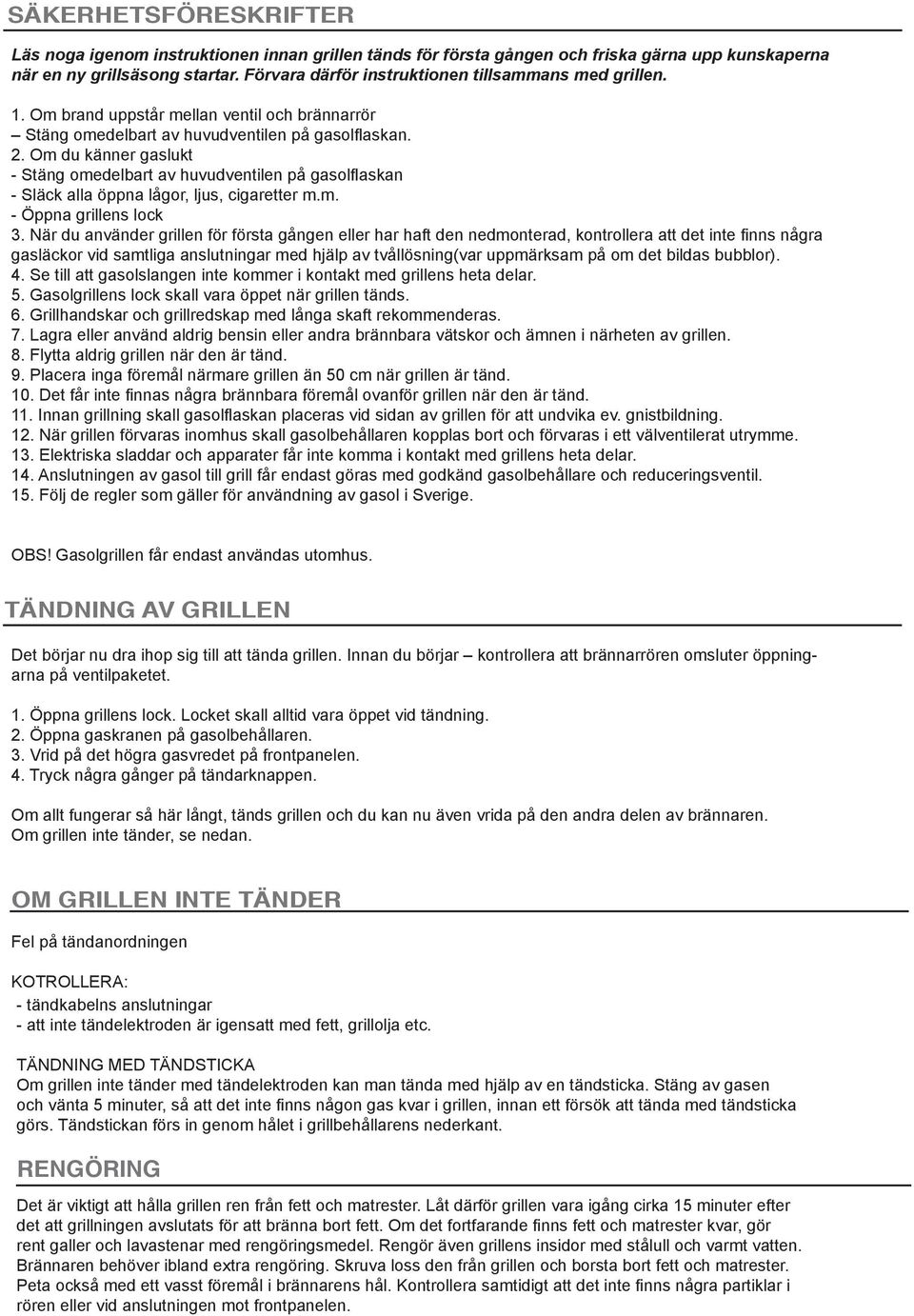

7 SÄKERHETSFÖRESKRIFTER Läs noga igenom instruktionen innan grillen tänds för första gången och friska gärna upp kunskaperna när en ny grillsäsong startar. Förvara därför instruktionen tillsammans med grillen.. Om brand uppstår mellan ventil och brännarrör Stäng omedelbart av huvudventilen på gasolflaskan.. Om du känner gaslukt - Stäng omedelbart av huvudventilen på gasolflaskan - Släck alla öppna lågor, ljus, cigaretter m.m. - Öppna grillens lock 3. När du använder grillen för första gången eller har haft den nedmonterad, kontrollera att det inte finns några gasläckor vid samtliga anslutningar med hjälp av tvållösning(var uppmärksam på om det bildas bubblor). 4. Se till att gasolslangen inte kommer i kontakt med grillens heta delar. 5. Gasolgrillens lock skall vara öppet när grillen tänds. 6. Grillhandskar och grillredskap med långa skaft rekommenderas. 7. Lagra eller använd aldrig bensin eller andra brännbara vätskor och ämnen i närheten av grillen. 8. Flytta aldrig grillen när den är tänd. 9. Placera inga föremål närmare grillen än 50 cm när grillen är tänd. 0. Det får inte finnas några brännbara föremål ovanför grillen när den är tänd.. Innan grillning skall gasolflaskan placeras vid sidan av grillen för att undvika ev. gnistbildning.. När grillen förvaras inomhus skall gasolbehållaren kopplas bort och förvaras i ett välventilerat utrymme. 3. Elektriska sladdar och apparater får inte komma i kontakt med grillens heta delar. 4. Anslutningen av gasol till grill får endast göras med godkänd gasolbehållare och reduceringsventil. 5. Följ de regler som gäller för användning av gasol i Sverige. OBS! Gasolgrillen får endast användas utomhus. TÄNDNING AV GRILLEN Det börjar nu dra ihop sig till att tända grillen. Innan du börjar kontrollera att brännarrören omsluter öppningarna på ventilpaketet.. Öppna grillens lock. Locket skall alltid vara öppet vid tändning.. Öppna gaskranen på gasolbehållaren. 3. Vrid på det högra gasvredet på frontpanelen. 4. Tryck några gånger på tändarknappen. Om allt fungerar så här långt, tänds grillen och du kan nu även vrida på den andra delen av brännaren. Om grillen inte tänder, se nedan. OM GRILLEN INTE TÄNDER Fel på tändanordningen KOTROLLERA: - tändkabelns anslutningar - att inte tändelektroden är igensatt med fett, grillolja etc. Tändning med tändsticka Om grillen inte tänder med tändelektroden kan man tända med hjälp av en tändsticka. Stäng av gasen och vänta 5 minuter, så att det inte finns någon gas kvar i grillen, innan ett försök att tända med tändsticka görs. Tändstickan förs in genom hålet i grillbehållarens nederkant. RENGÖRING Det är viktigt att hålla grillen ren från fett och matrester. Låt därför grillen vara igång cirka 5 minuter efter det att grillningen avslutats för att bränna bort fett. Om det fortfarande finns fett och matrester kvar, gör rent galler och lavastenar med rengöringsmedel. Rengör även grillens insidor med stålull och varmt vatten. Brännaren behöver ibland extra rengöring. Skruva loss den från grillen och borsta bort fett och matrester. Peta också med ett vasst föremål i brännarens hål. Kontrollera samtidigt att det inte finns några partiklar i rören eller vid anslutningen mot frontpanelen.

. Om du känner gaslukt - Stäng omedelbart av huvudventilen på gasolflaskan - Släck alla öppna lågor, ljus, cigaretter m.m. - Öppna grillens lock 3.

8 I.D. Nr.: 845BP-0035 ART.NR 4090 SQ N =6,5 kw, 0,5 kg/h NO, SE, DK, IS Kat I3B/P 30 mbar LIDAB Sweden AB
