YSTAD. Tucker elgrill MONTERINGS - OCH BRUKSANVISNING

Transkript

1 YSTAD Tucker elgrill MONTERINGS - OCH BRUKSANVISNING LÄS ALLA ANVISNINGAR NOGGRANT, ÄVEN OM DU TROR ATT DU ÄR BEKANT MED DEN ELEKTRISKA GRILLEN OCH HUR DU SKA ANVÄNDA DEN.

2 SÄKERHETSINFORMATION! VIKTIGA SÄKERHETSFÖRESKRIFTER När du använder den elektriska grillen ska du följa dessa säkerhetsföreskrifter. Då reducerar du risken för elstötar, elolyckor eller brand. VARNING! Det är inte tillåtet att använda kol eller annat brännbart material i grillen! VIKTIG VARNING! Byt grillens el-sladd om den är skadad. Grillen får bara repareras av behörig personal. Grillen får bara användas enligt anvisningarna i bruksanvisningen.. Undvik elstötar. Lägg inte termostatdelen eller andra delar av grillen i vatten eller någon annan vätska. 2. Använd inte grillens termostatdel på en annan grill. Om du använder en annan termostat eller andra delar eller tillbehör än vad tillverkaren rekommenderar kan du orsaka elstötar, brand eller andra skador. 3. Grillen får inte användas av barn. Håll barn, djur och personer som inte kan redogöra för sig själva under uppsikt när du använder grillen. 4. Stäng alltid av grillen och dra kontakten ur vägguttaget när du inte använder grillen. Vänta tills grillen är kall innan du rengör den. Dra inte i el-sladden för att stänga av strömmen. 5. Använd inte grillen om el-sladden eller kontakten är skadad eller inte fungerar normalt. Försök inte reparera, demontera eller ändra grillen. Den har inga delar som du som användare kan reparera. 6. Skydda el-sladden mot vassa kanter och varma ytor. 7. Använd inte grillen på varma ytor eller i närheten av gasbrännare och varma ugnar. 8. Denna grill är bara avsedd för hemmabruk, inte för andra ändamål. Se till att ventilationen är bra i rummet där du använder den. 9. Rör inte grillens varma ytor när du använder den risk för brännskador! Flytta aldrig grillen medan den är varm. Vänta tills grillen har kallnat. Använd de isolerade handtagen på grillplattans sidor när du ska flytta den. 0.Ställ grillen på en jämn och isolerande yta innan du börjar använda den. Ställ aldrig grillen på diskbänken!.använd inte stora krafter eller rengöringsmedel som slipar eller fräter eller är avsedda för ugnar när du ska rengöra grillen. 2.Förvara inte grillen i ett skåp eller nära gardiner eller andra brännbara material. 3.Använd inte andra skarvsladdar för grillen än sådana som är testade och godkända. 4.Kontrollera grillens el-sladd regelbundet. Använd inte grillen om sladden eller kontakten är skadad. Elapparater i klass I ska anslutas till ett jordat vägguttag. 5.Vi rekommenderar att du installerar en jordfelsbrytare med en märkjordfelsström på 30 ma som extra säkerhet. 2 Nordic Season

3 GRILLENS DELAR Nordic Season 3

4 KOMPONENTÖVERSIKT Nr. Beskrivelse Ant. Nr. Beskrivelse Ant. Lock Hantag 2 2 Hantag til lock 2 Öppning for kontakt 3 Grillplatte 3 Termostat 4 Fettkopp 4 Indikator lampa 5 Grillskål 5 Kontakt 6 Grillskål feste 6 Stödben 2 7 Vogn, øvre del 7 Axel 8 Krokar 8 Hjul Vagn, nedre del Korg 9 Hjulkapslar 2 Verktyg du behöver för monteringen Skiftnyckel eller fastnyckel Stjärnskruvmejsel FÄSTMATERIAL Beskrivelse Bilde Ant. M6 x 30 Skruv M6 Mutter 6 4 M4 x 6 Skruv 2 M4 x 0 Skruv 4 M4 Mutter 4 Spårad mutter 2 M5 x 8 Skruv Fjäder pinne Vingmutter 2 4 Nordic Season

5 MONTERINGSANVISNINGAR A. Montera fötterna (6) på den undre ställningen (9). Fäst dem med två skruvar M4 x 0 (20). Höger och vänster sida är identiska. B. För in axeln (7) genom de två hålen i den undre ställningen enligt bilden. Skjut in hjulen (8) på axeln. C. För in saxpinnarna (2) genom hålen i axelns ändar för att låsa fast hjulen. Tryck fast navkapslarna (9) på hjulen. D. För in rören i den övre ställningen (7) i den undre ställningen (9). För in de två skruvarna M6 30 (22) från utsidan genom hålen i de två rören. Dra åt med de två medlevererade M6 räffelmuttrarna och brickorna.. Nordic Season 5

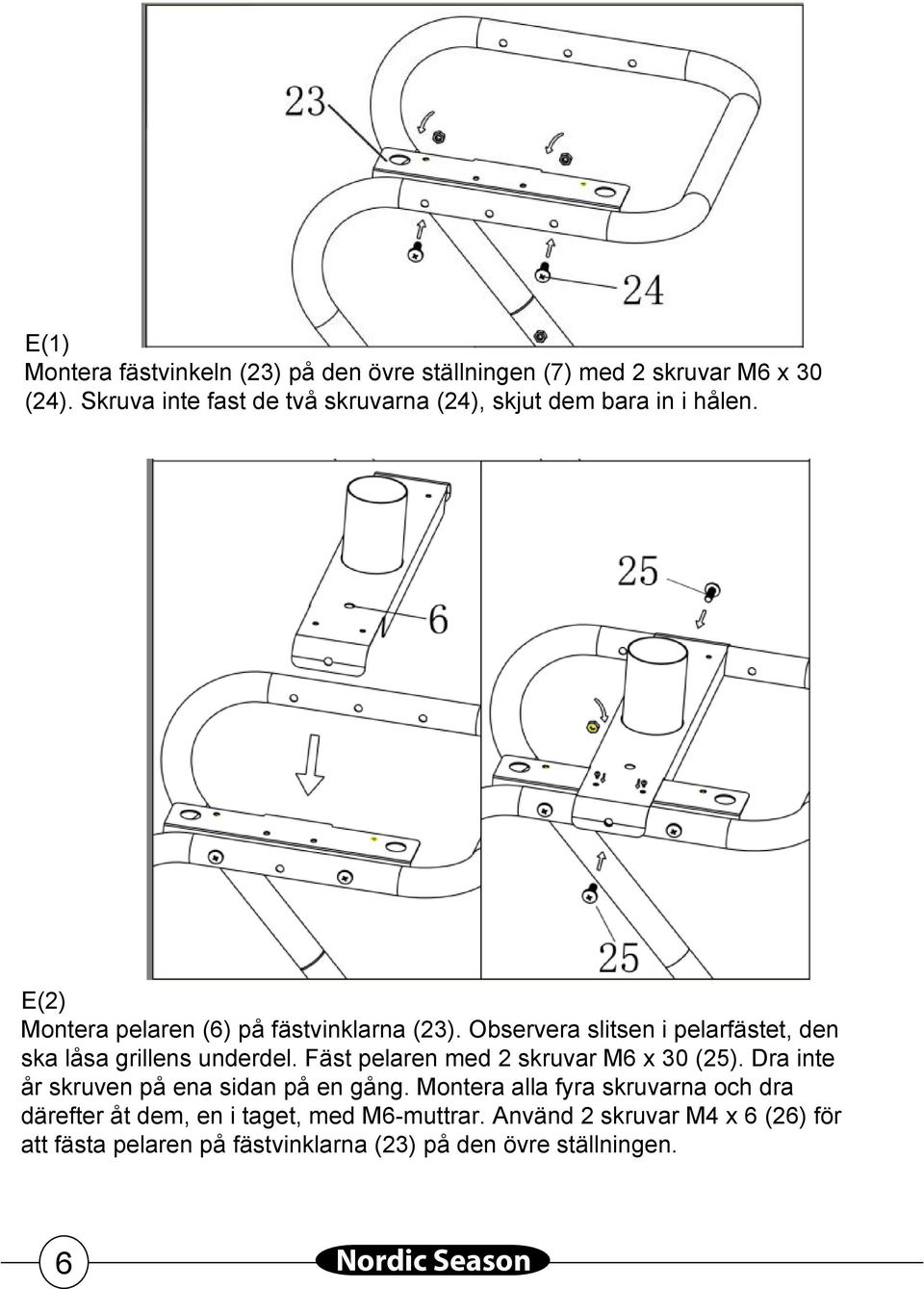

6 E() Montera fästvinkeln (23) på den övre ställningen (7) med 2 skruvar M6 x 30 (24). Skruva inte fast de två skruvarna (24), skjut dem bara in i hålen. E(2) Montera pelaren (6) på fästvinklarna (23). Observera slitsen i pelarfästet, den ska låsa grillens underdel. Fäst pelaren med 2 skruvar M6 x 30 (25). Dra inte år skruven på ena sidan på en gång. Montera alla fyra skruvarna och dra därefter åt dem, en i taget, med M6-muttrar. Använd 2 skruvar M4 x 6 (26) för att fästa pelaren på fästvinklarna (23) på den övre ställningen. 6 Nordic Season

7 F. Sätt samman de två delarna (0A) och (0B) enligt bilden. Häng dem på utsidan av ställskruvarna (22). Häng verktygshållaren (8) på den övre ställningen enligt bilden. G. Placera grillunderdelen (5) på pelaren (6). Justera in grillunderdelen mot slitsen och tryck underdelen helt ned. När du ska lyft av grillunderdelen ska du sätta foten försiktigt mot den undre ställningen (9). Håll i handtagen () och luft upp grillunderdelen. H. Placera fettkoppen (4) i den tillhörande hållaren på baksidan av grillens ställning. Tryck in den i rätt läge mitt under den skålformade underdelen. (Tips: Om du häller lite vatten i fettkoppen blir den lättare att rengöra.) Vi rekommenderar att du använder en vingskruv (N3) för att låsa grillunderdelen till ställningen.. I. Placera grillgallret (3) i grillunderdelen (5). Lägg apparatintaget (5) i urtaget för nätsladden med grillgallret lutat uppåt. Sänk grillgallret ned i grillunderdelen. Innan du tar bort grillgallret ska du kontrollera att det är kallt och att nätkontakten är utdragen. Nordic Season 7

8 OBS! Du får bara använda grillgallret TILLSAMMANS med grillunderdelen! J. Använd en skruv M5 8 (N4) från insidan av grillhuven med en silikonbricka och upphängningskroken (G2) till huvhandtaget. Drag åt skruven medurs. Under monteringen ska du hålla handtaget och kroken i rätt läge i förhållande till varandra. K. Sätt in temperaturregulatorn med nätsladden (3) i apparatintaget. Anslut grillen till ett vägguttag. När du sätter in eller tar bort nätsladden ska du hålla i grillunderdelen för att undvika att den välter OBS! Var försiktig. Undvik att snubbla på nätsladden när du använder grillen genom att se till att den är ur vägen. Kom ihåg att ta bort kontakten efter användningen. L. Grillhuven kan fungera som vindskydd genom att du hänger kroken i grillgallret. Du kan använda grillen på bordet: Innan du använder grillen på bordet ska du skruva bort vingskruven så att du kan lyfta av grillen från vagnen. Du bör ta bort huven när du använder grillen. 8 Nordic Season

9 Grilltips Vi rekommenderar att grillning alltid påbörjas med termostaten i läge MAX. Låt grillen värmas tills signallampan har slocknat innan du lägger mat på grillen. Använd inte aluminiumfolie på grillplattan. Vi rekommenderar att du penslar med marinad när du grillar på spjut eller motsvarande. Låt det finnas ett utrymme mellan grillbitarna då får du ett jämnt resultat. Fet mat som korv, biff och kotletter kan spruta under grillningen. Färdiggrillad mat bör inte förvaras mer än 30 minuter på grillen. Var försiktig när du öppnar grillens lock. Ånga under locket kan orsaka brännskador. Bryn först maten, exempelvis köttet, som ska grillas på läge MAX. När köttet har fått en yta, vrid ner termostaten till något av de lägra lägena och efterstek köttet. Information. Förvara alltid grillen inomhus när du inte använder den. 2. Förvara grillen utom räckhåll för barn. och andra som behöver tillsyn på säkert avstånd.. Använd aldrig vatten för att rengöra grillen när el-sladden är ansluten. Bruksanvisning Användning inomhus Placera grillens bottendel på ett plant och stabilt underlag när du ska använda grillen inomhus. Vi rekommenderar att du använder ett värmeisolerande material (t.ex. aluminiumfolie) under grillen för att skydda underlaget mot eventuella värmeskador. Användning utomhus Montera grillen på ställningen och placera ställningen på ett stabilt underlag när du ska använda grillen utomhus. Använd inte grillen när det regnar eller på platser där den kan utsättas för fukt. Första anvendningen Avlägna allt förpakningsmateriel och rengjör grillflatan, fettkoppen och locket. Värm grillen på läge MAX under 3 5 minuter med locket stängt och utan livsmedel. Första gangen du anvendar grillen kan det ryka lite. Dette är helt normalt. Uppvärming För att snabbt få upp varmen på grillplattan, vrid termostaten till läge Max. När grillplattan har uppnått önskad temperatur kan grillning påbörjas. Avslutad grillning När grillningen är avslutad, vrid termostaten till läge MIN och dra ut kontakten. Låt grillen svalna. Nordic Season 9

10 kunderhåll Sladden ska alltid vara uttdragen och termostaen frånkopplad innan rengjöring påbörsjas. Låt grillen kallna helt innan du rengör eller tar bort delar. Se till att grillens alla delar är torra innan du sätter samman grillen igen. När grillen inte användas ska den skyddas från regn och föroeningar under ett grillöverdrag, detta förhindrar nedsmutsning och ytrost. Droppfatet Töm och rengjör droppfatet efter varja avslutad grilning Var försiktig när du rengör droppfatet. Vänta tills fettet har kallnat innan du ta bort det. Tvätta fatet i varmt vatten med ett milt diskmedel och en mjuk trasa. OBS! Fettet i Droppfatet blir mycket varmt vid grillning risk för brannskada. Grillplatta Sladden ska alltid vara uttdragen och termostaen frånkopplad innan rengjöring påbörsjas. Anvend inta vassa föremål för rengjöring av grillplattan, dess yta kan skadas Emellannåt bör dock grillplatan rengjöras noggrannare. Använd varmt vatten och en mjuk borste. Skölj med rent vatten och låt torka. Var noga med att inga elektriska delar kommer i kontakt med vatten. Grillstativet och termostaten Torka av grillställningen och termostaten med en fuktig, mjuk trasa. Grillen och locket Torka av grillen och locket med en fuktig, mjuk trasa, eller tvätta delarna i varmt vatten med ett milt diskmedel. Skölj noggrant. MATHYGIEN Tina ditt frysta kött,fisk eller fågel i kylskåpet före grillning. Håll rått kött, fisk och fågel väl separerad från färdiggrillad mat. Försäkra dig om att grillen är väl rengjord innan grillen tändes på nytt och ny mat ska grillas. Tvätta alltid händerna noga efter hantering av rå mat och före hantering av färdiggrillad mat. Rengör alltid ytor som har varit i kontakt med rått kött med varmt vatten och diskmedel. Vid grillning av kött,fisk och fågel försäkra dig om att grillen är tillräckligt varm före grillning. Använd olika grillredskap för hantering av rå mat och färdiglagad mat. Rengör de noga mellan varje gång de används. För att kontrollera om grillad mat, speciellt fågel är klar och genomstekt, stick ett grillspett/gaffel. Saften som rinner ut ska vara klar och genomskinlig. Försäkra dig om att kötter är väl genomstekt. 0 Nordic Season

11

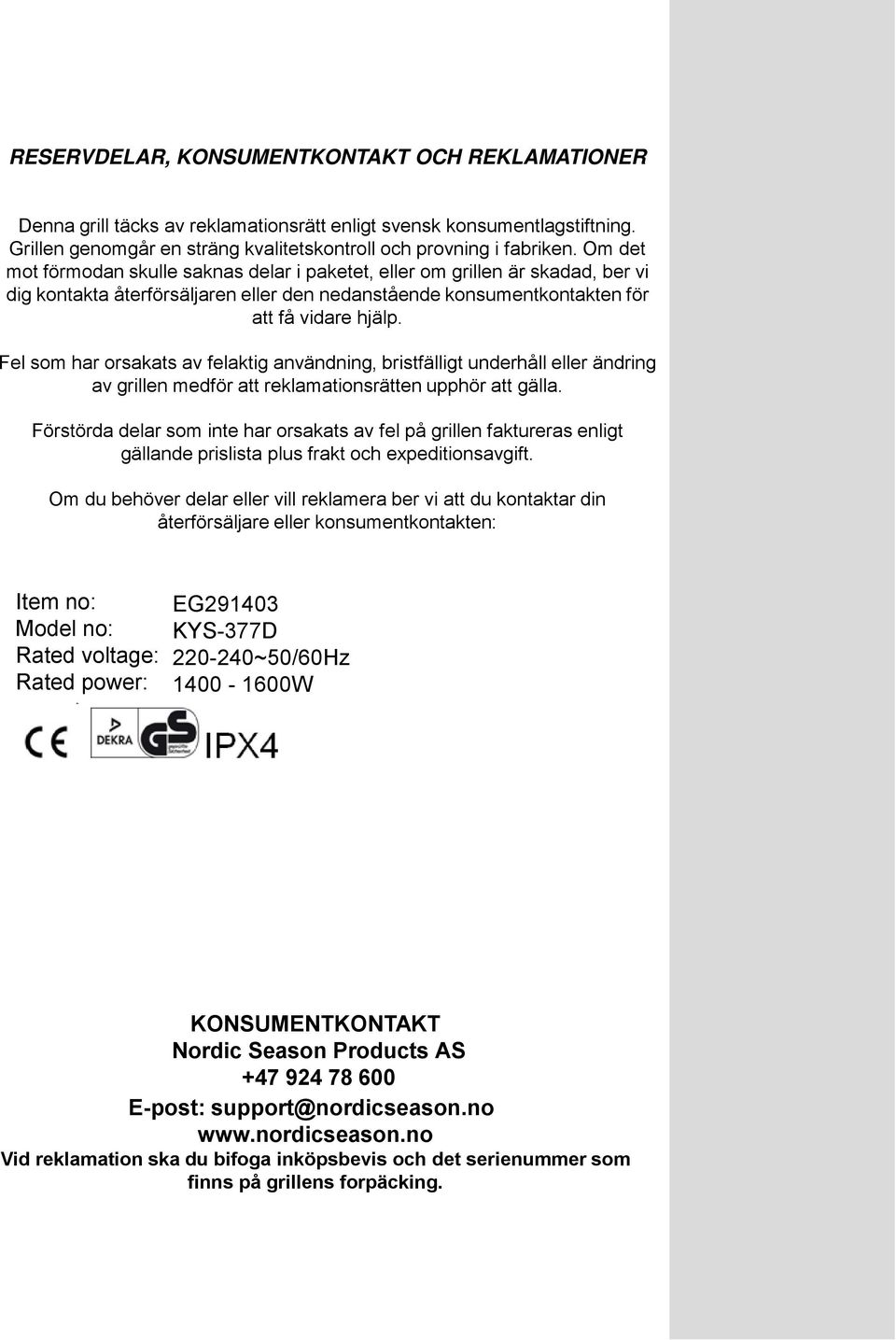

12 RESERVDELAR, KONSUMENTKONTAKT OCH REKLAMATIONER Denna grill täcks av reklamationsrätt enligt svensk konsumentlagstiftning. Grillen genomgår en sträng kvalitetskontroll och provning i fabriken. Om det mot förmodan skulle saknas delar i paketet, eller om grillen är skadad, ber vi dig kontakta återförsäljaren eller den nedanstående konsumentkontakten för att få vidare hjälp. Fel som har orsakats av felaktig användning, bristfälligt underhåll eller ändring av grillen medför att reklamationsrätten upphör att gälla. Förstörda delar som inte har orsakats av fel på grillen faktureras enligt gällande prislista plus frakt och expeditionsavgift. Om du behöver delar eller vill reklamera ber vi att du kontaktar din återförsäljare eller konsumentkontakten: Item no: Model no: Rated voltage: Rated power: EG29403 KYS-377D ~50/60Hz W KONSUMENTKONTAKT Nordic Season Products AS E-post: support@nordicseason.no Vid reklamation ska du bifoga inköpsbevis och det serienummer som finns på grillens forpäcking.
