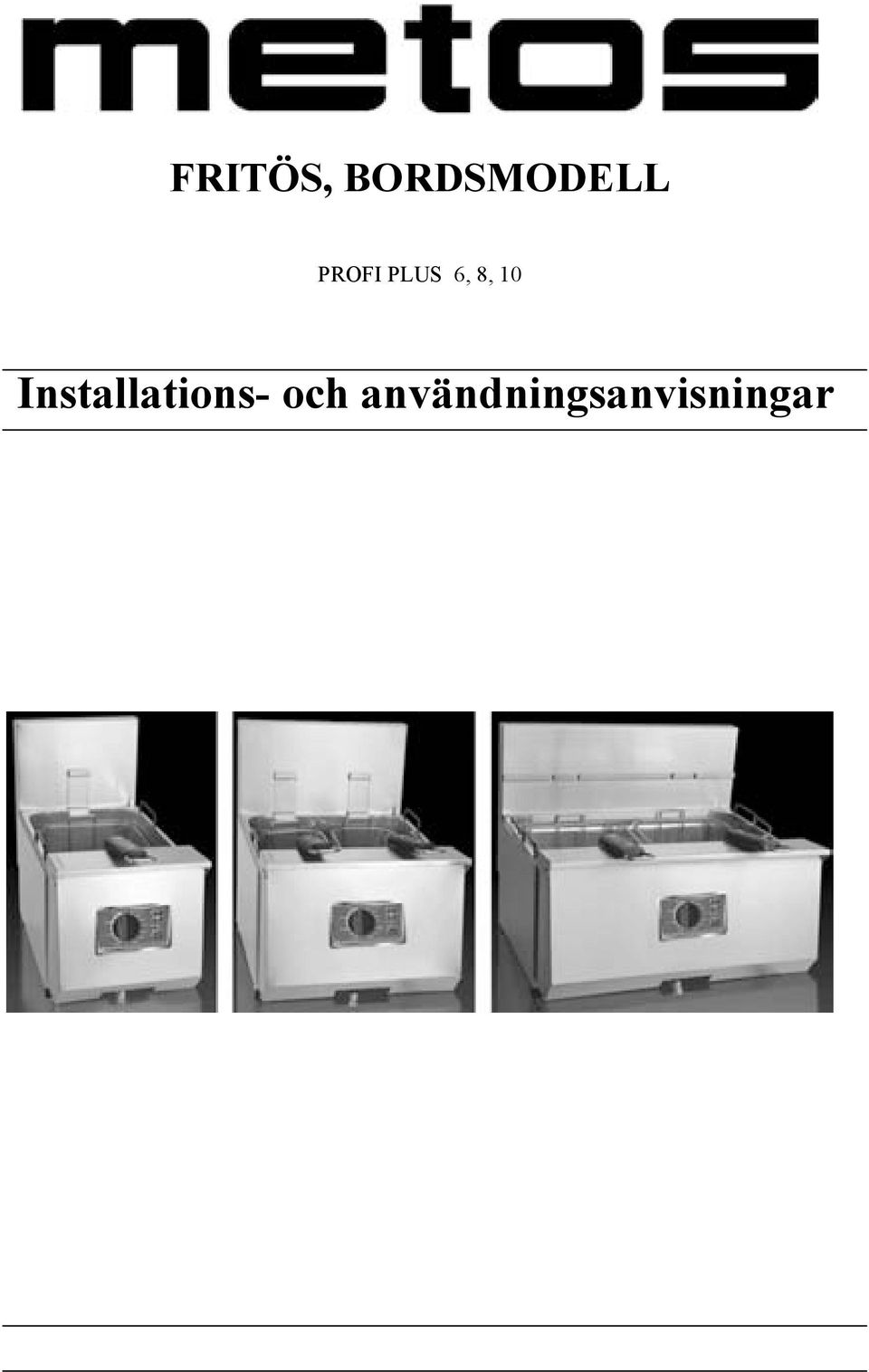

1 FRITÖS, BORDSMODELL PROFI PLUS 6, 8, 10 Installations- och användningsanvisningar

2

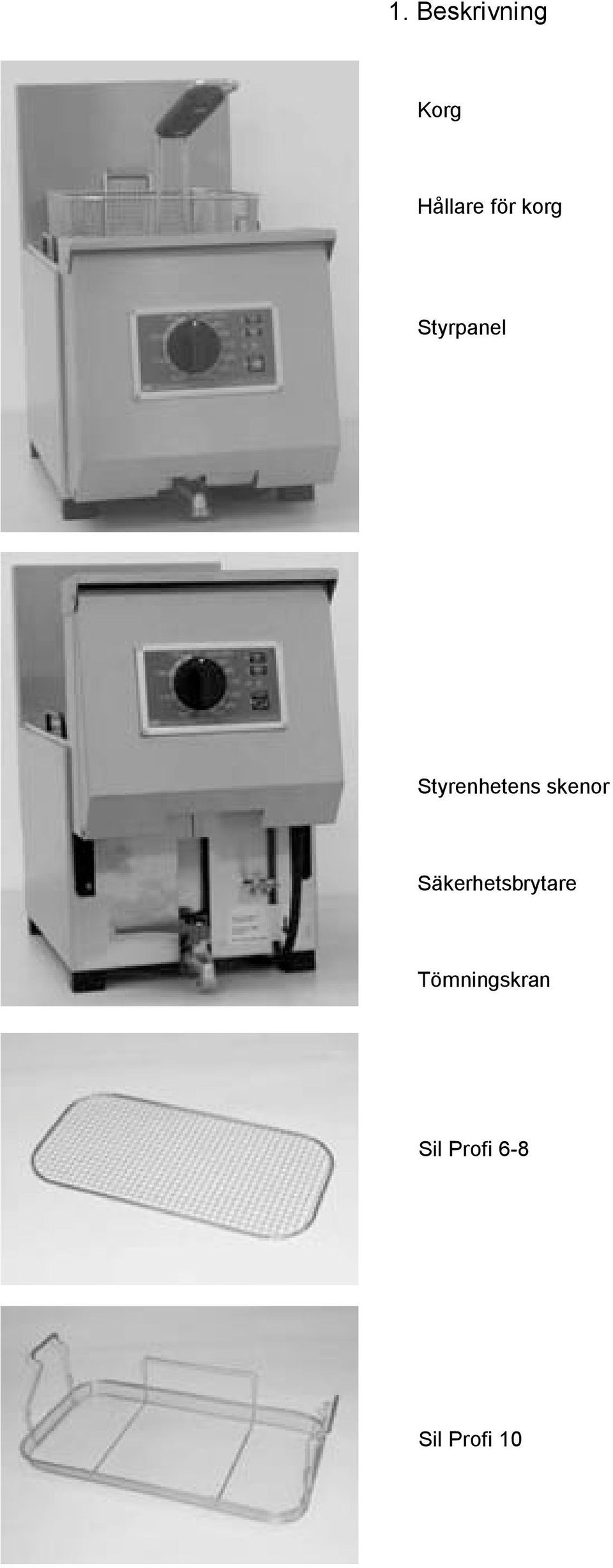

3 1. Beskrivning Korg Hållare för korg Styrpanel Styrenhetens skenor Säkerhetsbrytare Tömningskran Sil Profi 6-8 Sil Profi 10

4 Cuve Profi Korg Lock Bassäng Profi 6-10

5 2. Mått och konstruktion Typ Profi 6 Profi 6+6 Profi 8 Profi Profi 10 Bredd A 270 mm 540 mm 360 mm 720 mm 540 mm 2.1 Vikter och volumer Typ Profi 6 Profi 6+6 Profi 8 Profi Profi 10 Nettovikt utan extra tillbehör (kg) Antal korgar or 2 1 or 2 2 Påfyllningsmängd / korg (kg) x x 1 2x 0.5 2x 1 2x(2x 0.5) 2x 0.75 Oljemängd min. (l) 5 2x x 8 12 Oljemängd max. (l) 7 2x x Frysta pommes frites, kapacitet / h (kg) Kalla pommes frites, kapacitet / h (kg) Identifiering av apparaten Varje apparat är utrustad med en typskylt. Se apparatens data på typskylten innan du kontaktar service. 2.3 Omgivning Typ Profi Min. temperatur ( C ) + 5 Max. temperatur ( C ) + 60 Max. fuktighet ( %) 60

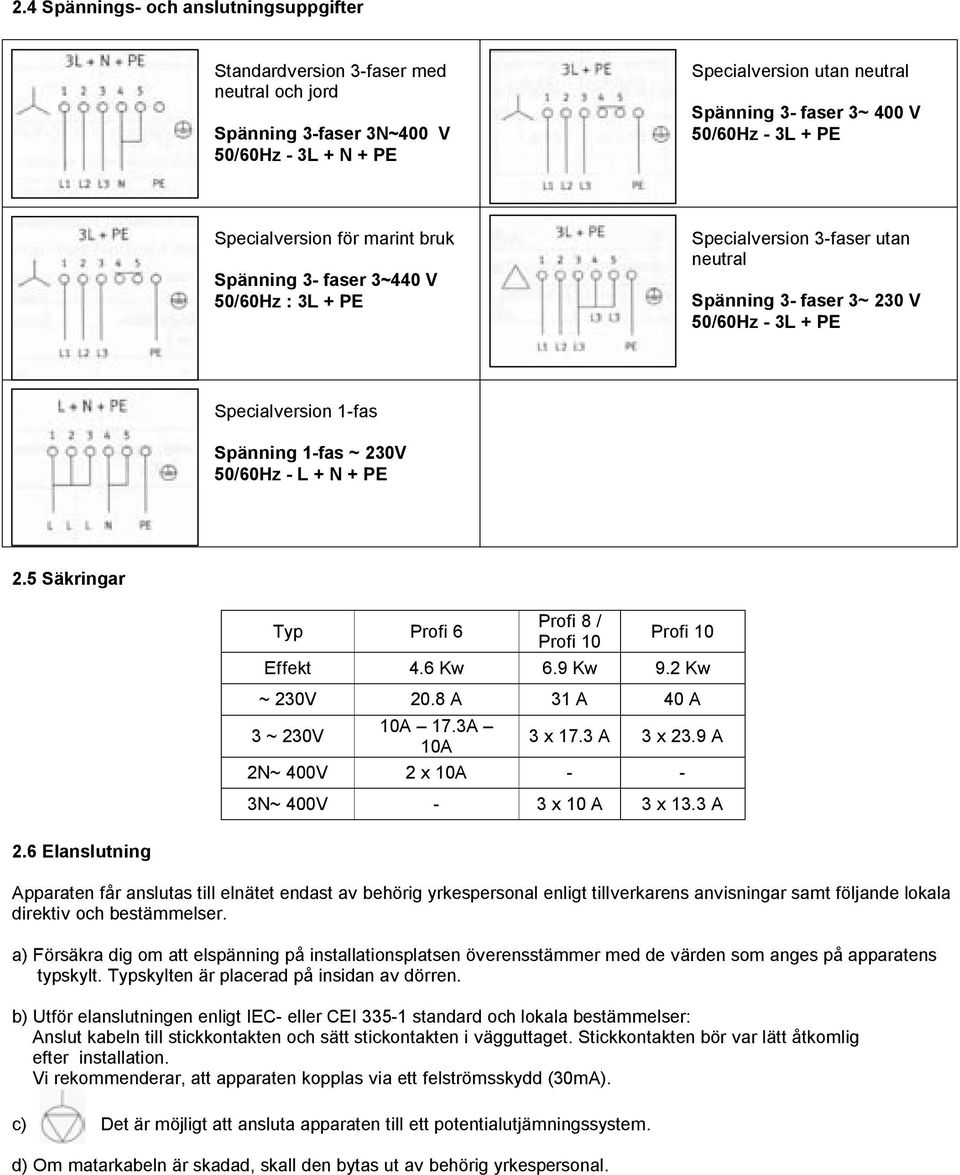

6 2.4 Spännings- och anslutningsuppgifter Standardversion 3-faser med neutral och jord Spänning 3-faser 3N~400 V 50/60Hz - 3L + N + PE Specialversion utan neutral Spänning 3- faser 3~ 400 V 50/60Hz - 3L + PE Specialversion för marint bruk Spänning 3- faser 3~440 V 50/60Hz : 3L + PE Specialversion 3-faser utan neutral Spänning 3- faser 3~ 230 V 50/60Hz - 3L + PE Specialversion 1-fas Spänning 1-fas ~ 230V 50/60Hz - L + N + PE 2.5 Säkringar Typ Profi 6 Profi 8 / Profi 10 Profi 10 Effekt 4.6 Kw 6.9 Kw 9.2 Kw ~ 230V 20.8 A 31 A 40 A 3 ~ 230V 10A 17.3A 10A 3 x 17.3 A 3 x 23.9 A 2N~ 400V 2 x 10A - - 3N~ 400V - 3 x 10 A 3 x 13.3 A 2.6 Elanslutning Apparaten får anslutas till elnätet endast av behörig yrkespersonal enligt tillverkarens anvisningar samt följande lokala direktiv och bestämmelser. a) Försäkra dig om att elspänning på installationsplatsen överensstämmer med de värden som anges på apparatens typskylt. Typskylten är placerad på insidan av dörren. b) Utför elanslutningen enligt IEC- eller CEI standard och lokala bestämmelser: Anslut kabeln till stickkontakten och sätt stickontakten i vägguttaget. Stickkontakten bör var lätt åtkomlig efter installation. Vi rekommenderar, att apparaten kopplas via ett felströmsskydd (30mA). c) Det är möjligt att ansluta apparaten till ett potentialutjämningssystem. d) Om matarkabeln är skadad, skall den bytas ut av behörig yrkespersonal.

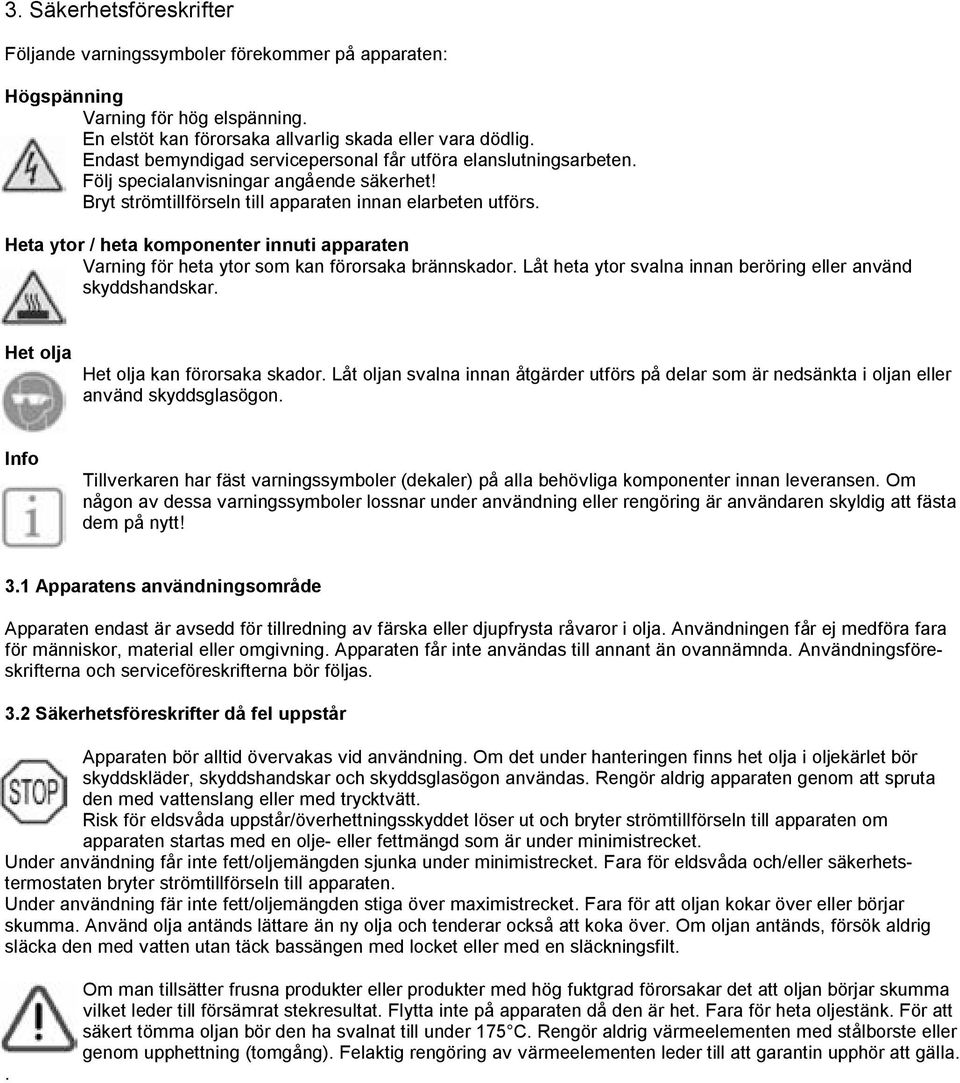

7 3. Säkerhetsföreskrifter Följande varningssymboler förekommer på apparaten: Högspänning Varning för hög elspänning. En elstöt kan förorsaka allvarlig skada eller vara dödlig. Endast bemyndigad servicepersonal får utföra elanslutningsarbeten. Följ specialanvisningar angående säkerhet! Bryt strömtillförseln till apparaten innan elarbeten utförs. Heta ytor / heta komponenter innuti apparaten Varning för heta ytor som kan förorsaka brännskador. Låt heta ytor svalna innan beröring eller använd skyddshandskar. Het olja Het olja kan förorsaka skador. Låt oljan svalna innan åtgärder utförs på delar som är nedsänkta i oljan eller använd skyddsglasögon. Info Tillverkaren har fäst varningssymboler (dekaler) på alla behövliga komponenter innan leveransen. Om någon av dessa varningssymboler lossnar under användning eller rengöring är användaren skyldig att fästa dem på nytt! 3.1 Apparatens användningsområde Apparaten endast är avsedd för tillredning av färska eller djupfrysta råvaror i olja. Användningen får ej medföra fara för människor, material eller omgivning. Apparaten får inte användas till annant än ovannämnda. Användningsföreskrifterna och serviceföreskrifterna bör följas. 3.2 Säkerhetsföreskrifter då fel uppstår Apparaten bör alltid övervakas vid användning. Om det under hanteringen finns het olja i oljekärlet bör skyddskläder, skyddshandskar och skyddsglasögon användas. Rengör aldrig apparaten genom att spruta den med vattenslang eller med trycktvätt. Risk för eldsvåda uppstår/överhettningsskyddet löser ut och bryter strömtillförseln till apparaten om apparaten startas med en olje- eller fettmängd som är under minimistrecket. Under användning får inte fett/oljemängden sjunka under minimistrecket. Fara för eldsvåda och/eller säkerhetstermostaten bryter strömtillförseln till apparaten. Under användning fär inte fett/oljemängden stiga över maximistrecket. Fara för att oljan kokar över eller börjar skumma. Använd olja antänds lättare än ny olja och tenderar också att koka över. Om oljan antänds, försök aldrig släcka den med vatten utan täck bassängen med locket eller med en släckningsfilt.. Om man tillsätter frusna produkter eller produkter med hög fuktgrad förorsakar det att oljan börjar skumma vilket leder till försämrat stekresultat. Flytta inte på apparaten då den är het. Fara för heta oljestänk. För att säkert tömma oljan bör den ha svalnat till under 175 C. Rengör aldrig värmeelementen med stålborste eller genom upphettning (tomgång). Felaktig rengöring av värmeelementen leder till att garantin upphör att gälla.

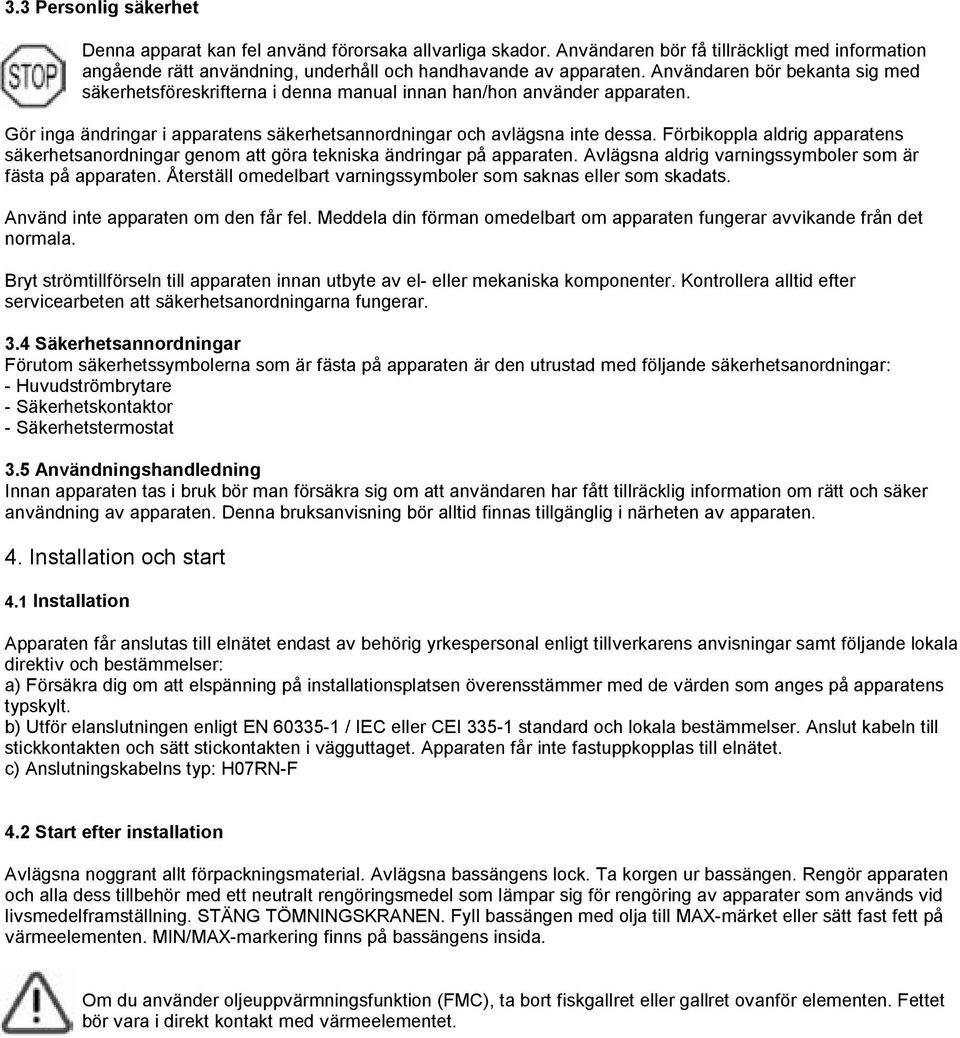

8 3.3 Personlig säkerhet Denna apparat kan fel använd förorsaka allvarliga skador. Användaren bör få tillräckligt med information angående rätt användning, underhåll och handhavande av apparaten. Användaren bör bekanta sig med säkerhetsföreskrifterna i denna manual innan han/hon använder apparaten. Gör inga ändringar i apparatens säkerhetsannordningar och avlägsna inte dessa. Förbikoppla aldrig apparatens säkerhetsanordningar genom att göra tekniska ändringar på apparaten. Avlägsna aldrig varningssymboler som är fästa på apparaten. Återställ omedelbart varningssymboler som saknas eller som skadats. Använd inte apparaten om den får fel. Meddela din förman omedelbart om apparaten fungerar avvikande från det normala. Bryt strömtillförseln till apparaten innan utbyte av el- eller mekaniska komponenter. Kontrollera alltid efter servicearbeten att säkerhetsanordningarna fungerar. 3.4 Säkerhetsannordningar Förutom säkerhetssymbolerna som är fästa på apparaten är den utrustad med följande säkerhetsanordningar: - Huvudströmbrytare - Säkerhetskontaktor - Säkerhetstermostat 3.5 Användningshandledning Innan apparaten tas i bruk bör man försäkra sig om att användaren har fått tillräcklig information om rätt och säker användning av apparaten. Denna bruksanvisning bör alltid finnas tillgänglig i närheten av apparaten. 4. Installation och start 4.1 Installation Apparaten får anslutas till elnätet endast av behörig yrkespersonal enligt tillverkarens anvisningar samt följande lokala direktiv och bestämmelser: a) Försäkra dig om att elspänning på installationsplatsen överensstämmer med de värden som anges på apparatens typskylt. b) Utför elanslutningen enligt EN / IEC eller CEI standard och lokala bestämmelser. Anslut kabeln till stickkontakten och sätt stickontakten i vägguttaget. Apparaten får inte fastuppkopplas till elnätet. c) Anslutningskabelns typ: H07RN-F 4.2 Start efter installation Avlägsna noggrant allt förpackningsmaterial. Avlägsna bassängens lock. Ta korgen ur bassängen. Rengör apparaten och alla dess tillbehör med ett neutralt rengöringsmedel som lämpar sig för rengöring av apparater som används vid livsmedelframställning. STÄNG TÖMNINGSKRANEN. Fyll bassängen med olja till MAX-märket eller sätt fast fett på värmeelementen. MIN/MAX-markering finns på bassängens insida. Om du använder oljeuppvärmningsfunktion (FMC), ta bort fiskgallret eller gallret ovanför elementen. Fettet bör vara i direkt kontakt med värmeelementet.

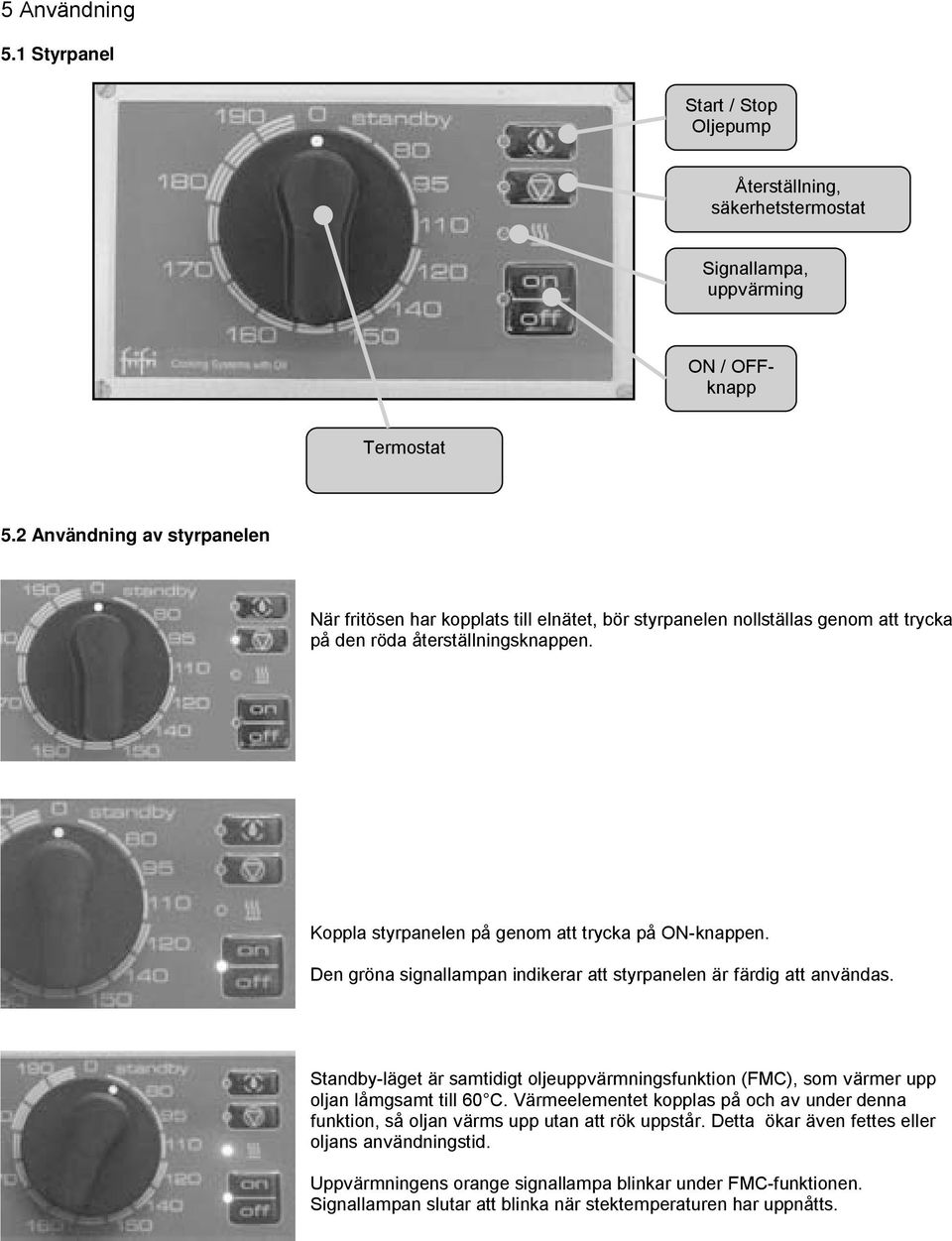

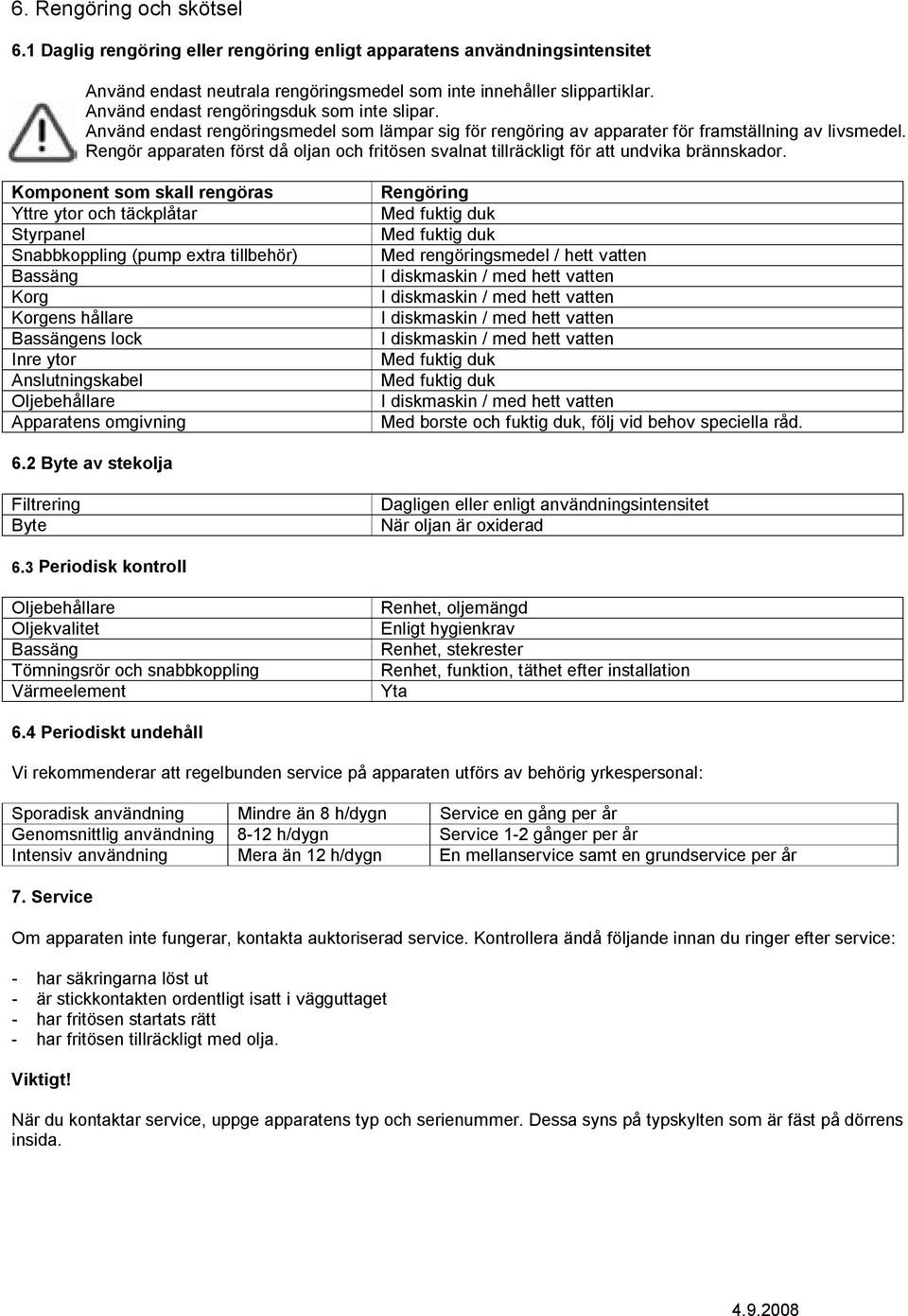

9 5 Användning 5.1 Styrpanel Start / Stop Oljepump Återställning, säkerhetstermostat Signallampa, uppvärming ON / OFFknapp Termostat 5.2 Användning av styrpanelen När fritösen har kopplats till elnätet, bör styrpanelen nollställas genom att trycka på den röda återställningsknappen. Koppla styrpanelen på genom att trycka på ON-knappen. Den gröna signallampan indikerar att styrpanelen är färdig att användas. Standby-läget är samtidigt oljeuppvärmningsfunktion (FMC), som värmer upp oljan låmgsamt till 60 C. Värmeelementet kopplas på och av under denna funktion, så oljan värms upp utan att rök uppstår. Detta ökar även fettes eller oljans användningstid. Uppvärmningens orange signallampa blinkar under FMC-funktionen. Signallampan slutar att blinka när stektemperaturen har uppnåtts.

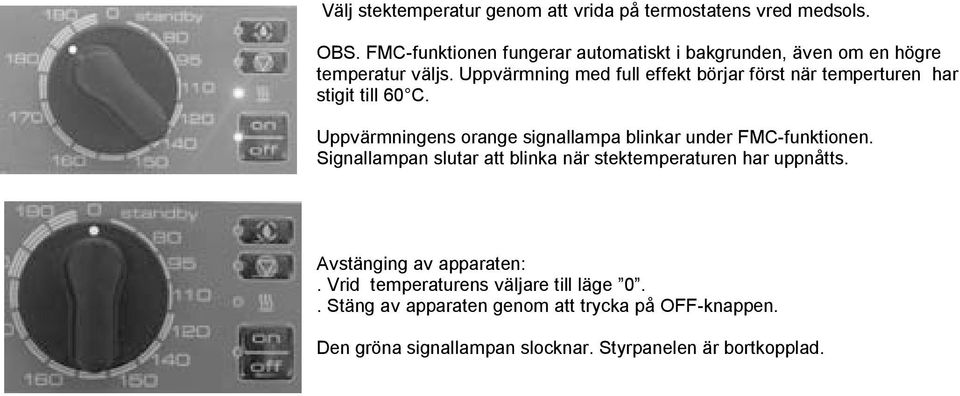

10 Välj stektemperatur genom att vrida på termostatens vred medsols. OBS. FMC-funktionen fungerar automatiskt i bakgrunden, även om en högre temperatur väljs. Uppvärmning med full effekt börjar först när temperturen har stigit till 60 C. Uppvärmningens orange signallampa blinkar under FMC-funktionen. Signallampan slutar att blinka när stektemperaturen har uppnåtts. Avstänging av apparaten:. Vrid temperaturens väljare till läge 0.. Stäng av apparaten genom att trycka på OFF-knappen. Den gröna signallampan slocknar. Styrpanelen är bortkopplad.
