1 SWE JA Monterings- och bruksanvisning för gasolgrill Läs noggrant igenom monterings- och bruksanvisningen innan Du tar Din LANDMANN-kvalitetsgrill i bruk. Vid användning enligt föreskrifterna är funktionsstörningar uteslutna

2 Innehåll: 1.: Teknisk data 2.: Funktioner 3.: Monteringstips 4.: Detaljlista / Sprängteckning 5.: Montering 6.: Uppställning av grillen 7.: Anslutning av gasolflaska 8.: Lagring av gasolflaska 9.: Tändning av grillen 10.: Rengöring av gasgrillen 11.: Kontroll av gasgrillen 12.: Felsökning 13.: Garanti Att tänka på: Grillen får endast användas utomhus! Flytta inte grillen då den är tänd! När grillen ej används skall alltid gasolflaskan stängas av! Observera: Vissa delar kan bli mycket heta, var extra försiktig när det finns barn och husdjur i närheten! Varje förändring av grillen kan vara farlig och är inte tillåtet! Det kan finnas vassa kanter på grillens delar, ha det i åtanke vid montering och hantering av grillen! Varning: Använd EJ bensin, sprit eller liknande vid tändning av grillen!

3 1.:Tekniska data Gas: Gasflaska: Anslutningstryck: Propan P6, P11 eller PC5, PC10 30 mbar Förbrukning: 4 x 213 g / h 1 x 298 g/h 1 x 255g/h Effekt: Vikt: Mått (ca.): Grillyta ca: 4 x 2,9 kw 1 x 4,1 kw 1 x 3,5 kw ca. 82 kg B145cm, D67cm, H126cm 43,5 x 30,5cm (2st) Brännare: Motor till grillspett: Tändning: 4st huvudbrännare + 1st sidobrännare + 1st brännare till grillspett 230V / 50Hz Batteridriven (AA) Innehållet i en 6 kg gasflaska har en bränntid på ca 4,5 timmar vid full effekt Med köpet av en LANDMANN Gasolgrill har Du fått en högvärdig kvalitetsprodukt. Grillen är godkänd enligt de europeiska säkerhetsföreskrifterna genom DVGW under -nummer 0359.

4 2.: Funktioner Genom att trycka in något av vreden och vrida detta motsols till läge "MAX/HIGH" och samtidigt trycka på tändknappen, tänds den justerbara gasbrännaren. Med denna grill kan Du grilla och hålla maten varm. Förberedelsetiden är minimal. Grillningen kan påbörjas efter 5 10 minuter. 3.: Monteringstips Ett tips i förväg: Dra åt alla skruvar först när alla delar är komplett monterade. Detta underlättar vid monteringen och höjer stabiliteten på grillen. Innan monteringen påbörjas är det lämpligt att ta ur alla delar ur förpackningen och sortera dem med hjälp av monteringsanvisningen. Skulle grillen, trots noggrann kontroll, inte vara komplett, ber vi Dig ta kontakt med inköpsstället. Läs först denna bruksanvisning noggrant och följ sedan monteringsanvisningarna. Vi förbehåller oss rätten till tekniska förändringar och tryckfel. Gå gärna in på INNAN du monterar och använder grillen, för eventuella ändringar i bruks- monteringsanvisningen.

5 4.: Detaljlist aljlista a / Sprängteckning 1. Grilldel/chassi 1 2. Vred 1 3. Brännare 2 4. Propp 1 5. Fettuppsamlingskopp 1 6. Hållare fettups.kopp 1 7. Islådan - rör 1 8. Gummipackning 1 9. Varmhållningsgaller Islåda Grillgaller Galler till 1 sidobrännaren 13. Ram till 1 sidobord/islådan 14. Flametamer Sidobord med 1 kokplatta 16. Islådan- isolering Låda Stag till dörrarna Islådan - yttre hölje Mutter till behållaren Sidobord vänster, 1 frontpanel 22. Ben/vägg, vänster Tändning - knapp 1 24 Tändning - fjäder Ben/vägg, höger Sidobord höger 1 frontpanel 27. Vred till sidobrännare Ram till vred Handtag till dörr Fettuppsamlingsplåt Hylla till gasolflaska Bakre vägg Bottenplåt Hjul Konsoll till dörr Konsoll till korg, liten Dörr Konsoll till dörr, stor Korg OBS: Set med slang & regulator ingår inte utan köps separat. Artikelnummer för svenska marknaden är 1056 Artikelnummer för norska, danska och finska marknaden är 1077 (Även för Norge)

6 4.: Detaljlist aljlista a / Sprängteckning

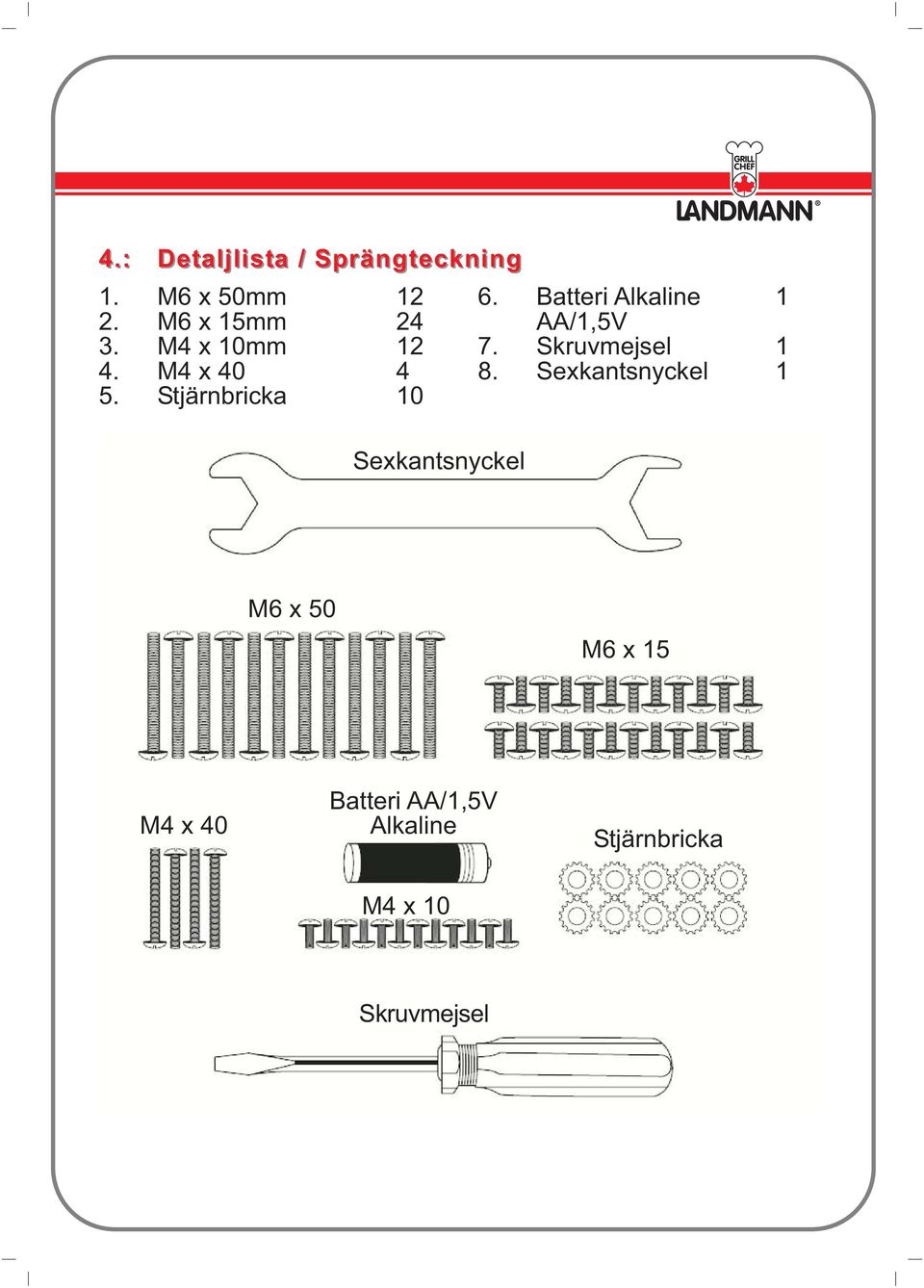

7 4.: Detaljlist aljlista a / Sprängteckning 1. M6 x 50mm M6 x 15mm M4 x 10mm M4 x Stjärnbricka Batteri Alkaline 1 AA/1,5V 7. Skruvmejsel 1 8. Sexkantsnyckel 1 Sexkantsnyckel M6 x 50 M6 x 15 M4 x 40 Batteri AA/1,5V Alkaline Stjärnbricka M4 x 10 Skruvmejsel

8 5.: Montering Det är rekommenderat att vara två personer då grillen monteras eftersom vissa delar på grillen är tunga. Vissa delar av grillen kan redan vara förmonterade av producenten. Tänk på att vissa delar kan vara vassa. Steg 1. Montera väggarna (22, 25) på bottenplåten (33). Använd skruv M6x50mm. Hål för dörrarna Hålen för dörrarna som finns på väggarna ska vara vända framåt. Steg 2 Montera bakre väggen (32) mot sidoväggarna (22, 25) med hjälp av skruv M6x50mm. Skruva endast fast skruvarna löst i detta stadie. Ta hjälp av en kamrat för att vända på delarna upp och ner. Hjul (34) Sexkantsnyckeln Steg 3 Skruva fast hjulen (34) på sidoväggarna. Ta hjälp av den medföljande sexkantsnyckeln.

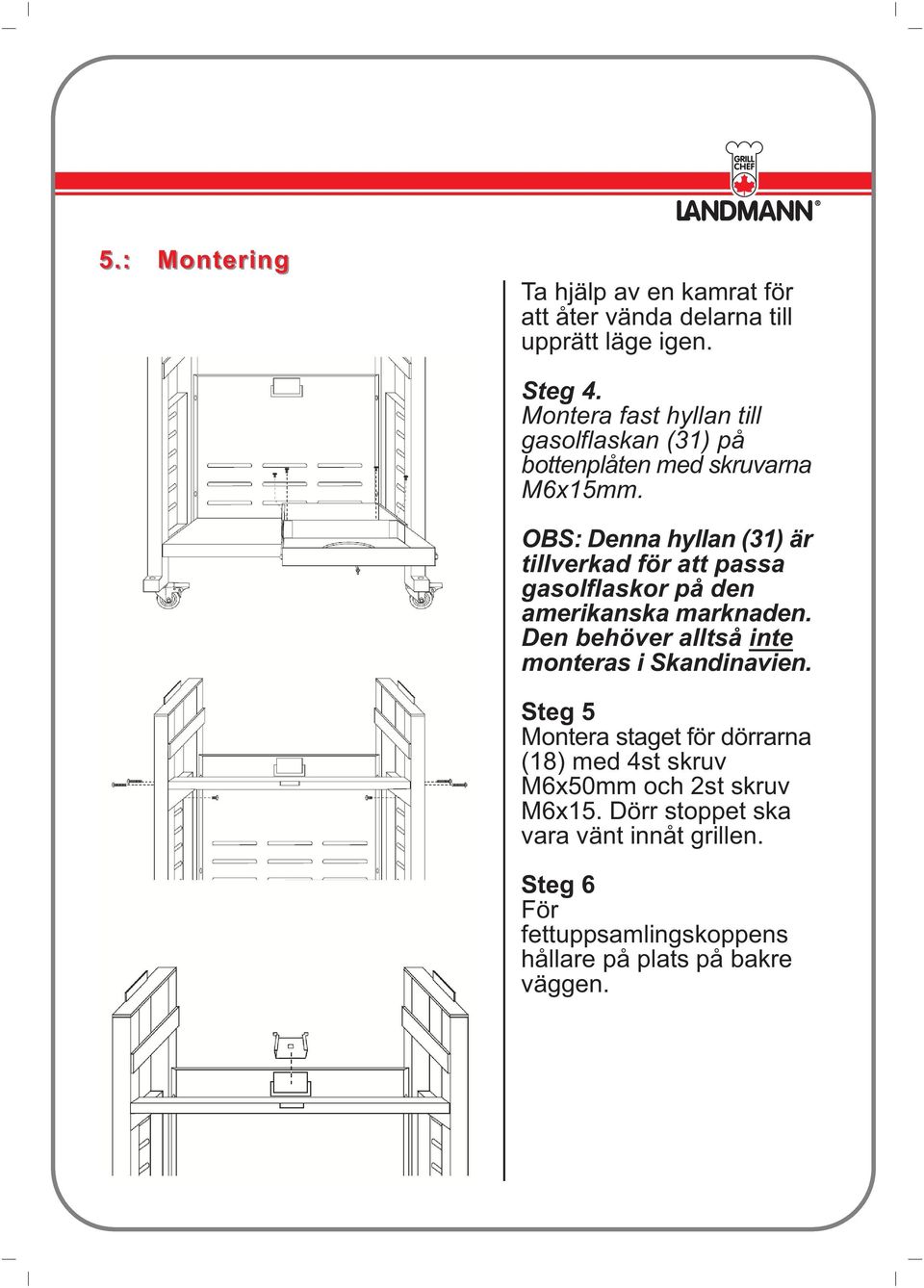

9 5.: Montering Ta hjälp av en kamrat för att åter vända delarna till upprätt läge igen. Steg 4. Montera fast hyllan till gasolflaskan (31) på bottenplåten med skruvarna M6x15mm. OBS: Denna hyllan (31) är tillverkad för att passa gasolflaskor på den amerikanska marknaden. Den behöver alltså inte monteras i Skandinavien. Steg 5 Montera staget för dörrarna (18) med 4st skruv M6x50mm och 2st skruv M6x15. Dörr stoppet ska vara vänt innåt grillen. Steg 6 För fettuppsamlingskoppens hållare på plats på bakre väggen.

10 5.: Montering OBS: Lyft grilldelen i framkanten och i bakkanten vid montering för att undvika att klämma fingrar och händer. Steg 7 Placera grilldelen (1) på den monterade vagnen. Grilldelen ska vila på sidoväggarna. Steg 8 Skruva fast grilldelen på vagnen med 4st skruv M6x15mm och 4st stjärnbrickor. Dra nu även åt skruvarna från "Steg 2" hårt.

11 5.: Montering Steg 9 Skruva fast högra dörrkonsollen (35) framtill på högra sidoväggen (25) med 2st skruv M4x10mm. Konsollen är märkt med "R". Steg 10 Skruva fast vänstra dörrkonsollen (35) framtill på vänstra sidoväggen (22) med 2st skruv M4x10mm. Konsollen är märkt med "L". Steg 11 Skruva fast de båda små konsollerna till korgen (36) på insidan av vänstra sidoväggen. Använd 4st skruv M4x10 Steg 12 Skruva fast den stora konsollen till korgen (38) på vänstra dörrens baksida. Använd 2st skruv M4x10

12 5.: Montering Övre gångjärnspinne (fjädrande) Steg 13 Montera dörrhandtagen (29) med 2st skruv M4x40mm. Nedre gångjärnspinne Steg 14 För in den nedre gångjärnspinnen på högra dörren igenom hållet på högra sidoväggen. Där efter trycker du in den övre gångjärnspinnen på dörren så att du kan låsa den i konsollen till dörren (36). Gör samma sak som ovan med vänstra dörren. Steg 15 Häng upp korgen på de monterade hållarna.

13 5.: Montering Steg 16 Montera vänstra sidobordets frontpanel (21) på sidobordet (13) med 3st skruv M6x15mm och 3st stjärnbrickor. Steg 17 Montera högra sidobordets frontpanel (26) på sidobordet med kokplatta (15) med 3st skruv M6x15mm och 3st stjärnbrickor. Steg 18 Nu ska vänstra sidobordet (13) monteras på vänstra sidan av grilldelen (1). Skruva in 4st skruv M6x15mm halvägs i hålen på grilldelens vänstra sida. Häng sedan på sidohyllan, varefter skruvarna dras åt. Skruva fast sidobordets frontpanel på grilldelen med 1st skruv M4x10mm.

14 5.: Montering Steg 19 Nu ska högra sidobordet med kokplatta (15) monteras på högra sidan av grilldelen (1). Skruva in 4st skruv M6x15mm halvägsi hålen på grilldelens vänstra sida. Häng sedan på sidohyllan, varefter skruvarna dras åt. Skruva fast sidobordets frontpanel på grilldelen med 1st skruv M4x10mm. Lådan (17) Steg 20 För lådan (17) på plats i spåren under grilldelens frontpanel. Hjulen på lådan Spår för hjulen OBS: Förvara aldrig antändningsbart material (papper, handdukar etc.) eller antädningsbara vätskor i lådan (17).

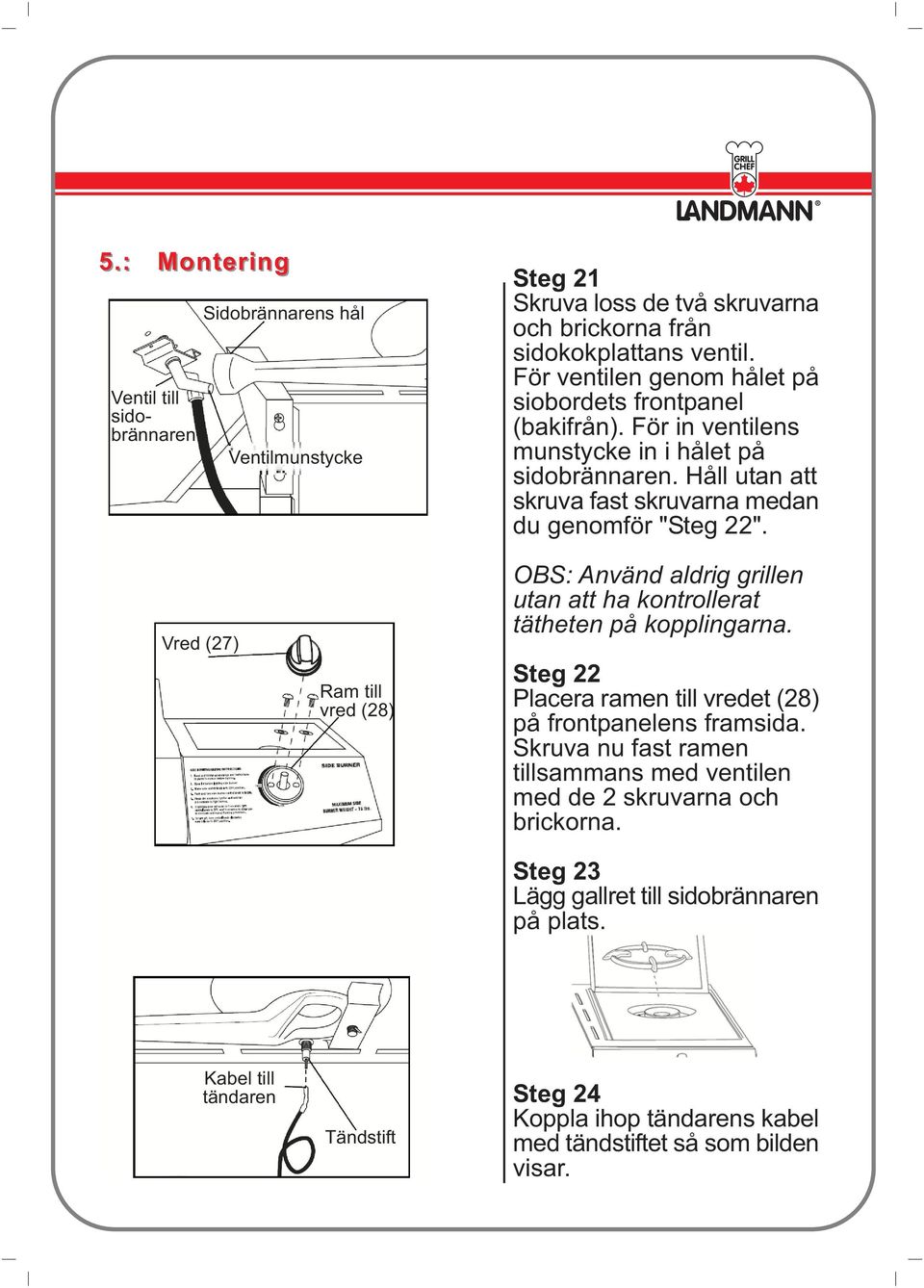

15 5.: Montering Ventil till sidobrännaren Sidobrännarens hål Ventilmunstycke Steg 21 Skruva loss de två skruvarna och brickorna från sidokokplattans ventil. För ventilen genom hålet på siobordets frontpanel (bakifrån). För in ventilens munstycke in i hålet på sidobrännaren. Håll utan att skruva fast skruvarna medan du genomför "Steg 22". Vred (27) Ram till vred (28) OBS: Använd aldrig grillen utan att ha kontrollerat tätheten på kopplingarna. Steg 22 Placera ramen till vredet (28) på frontpanelens framsida. Skruva nu fast ramen tillsammans med ventilen med de 2 skruvarna och brickorna. Steg 23 Lägg gallret till sidobrännaren på plats. Kabel till tändaren Tändstift Steg 24 Koppla ihop tändarens kabel med tändstiftet så som bilden visar.

16 5.: Montering Steg 25 För fettuppsamlingsplåten (30) på plats i spåren på grillens baksida. Se till att den vilar på spåren så som bilden visar. Fettuppsamlingsplåt (30) Denna plåt ska fyllas med ett lager av finkornig sand eller annat fettabsorberand och ej antändbart material. Byt regelbundet ut materialet för att det inte ska bli för fett/skitigt. Detta för att fett från grillgodset inte ska antändas Fettuppsamlingskopp (5) Propp (4) Rör (7) Gummipackning (8) Islåda (10) Sidobord (13) Isolering (16) Gummipackning (8) Mutter (20) Steg 26 För fettuppsamlingskoppen (5) på plats i hållaren till den (6) på grillen baksida. Steg 27 Placera islådan (10) på plats på vänstra sidobordet (13) Steg 28 Montera islådans isolering (16) med tillhörande delar. Se bild till som illustrerar det momentet.

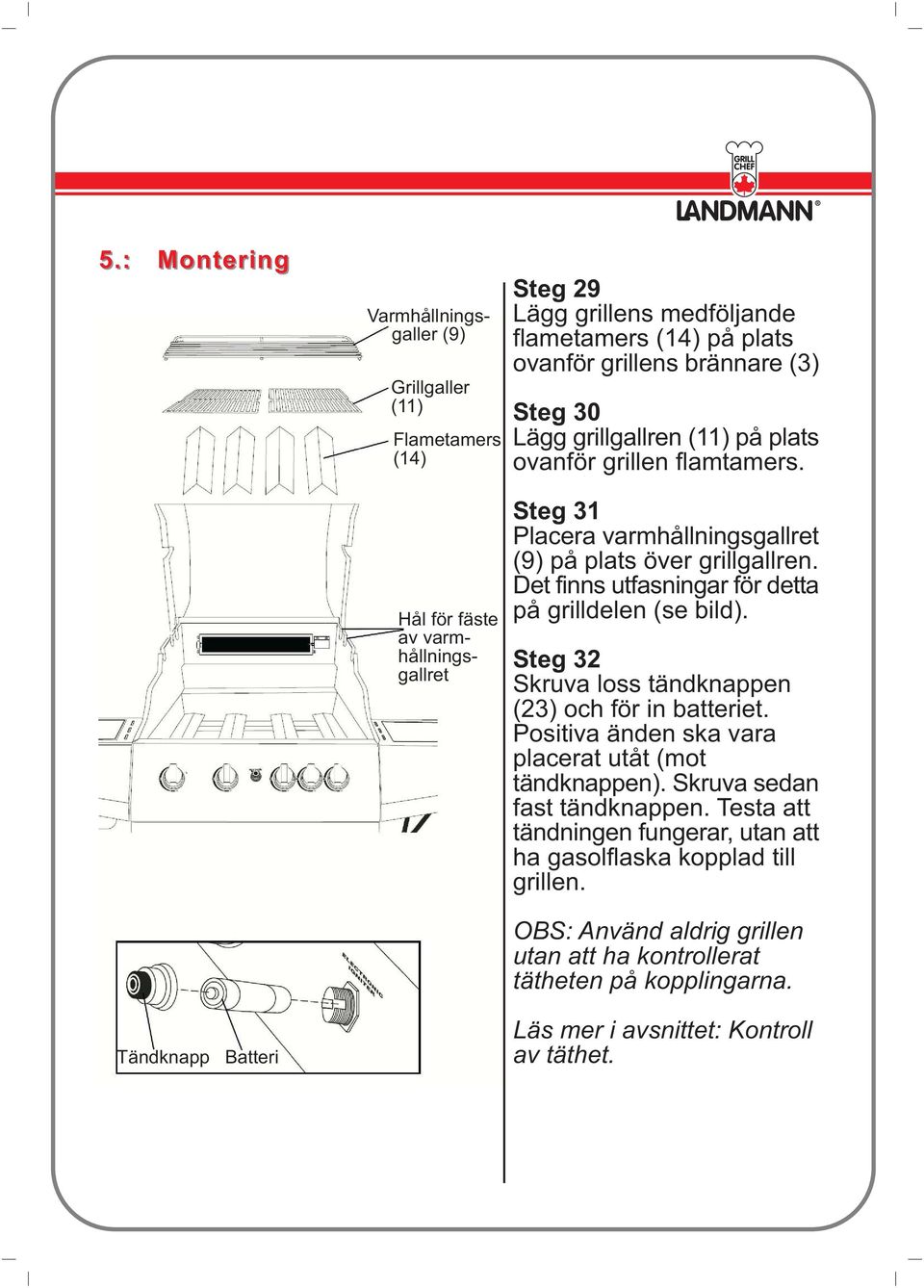

17 5.: Montering Varmhållningsgaller (9) Grillgaller (11) Flametamers (14) Hål för fäste av varmhållningsgallret Steg 29 Lägg grillens medföljande flametamers (14) på plats ovanför grillens brännare (3) Steg 30 Lägg grillgallren (11) på plats ovanför grillen flamtamers. Steg 31 Placera varmhållningsgallret (9) på plats över grillgallren. Det finns utfasningar för detta på grilldelen (se bild). Steg 32 Skruva loss tändknappen (23) och för in batteriet. Positiva änden ska vara placerat utåt (mot tändknappen). Skruva sedan fast tändknappen. Testa att tändningen fungerar, utan att ha gasolflaska kopplad till grillen. OBS: Använd aldrig grillen utan att ha kontrollerat tätheten på kopplingarna. Tändknapp Batteri Läs mer i avsnittet: Kontroll av täthet.

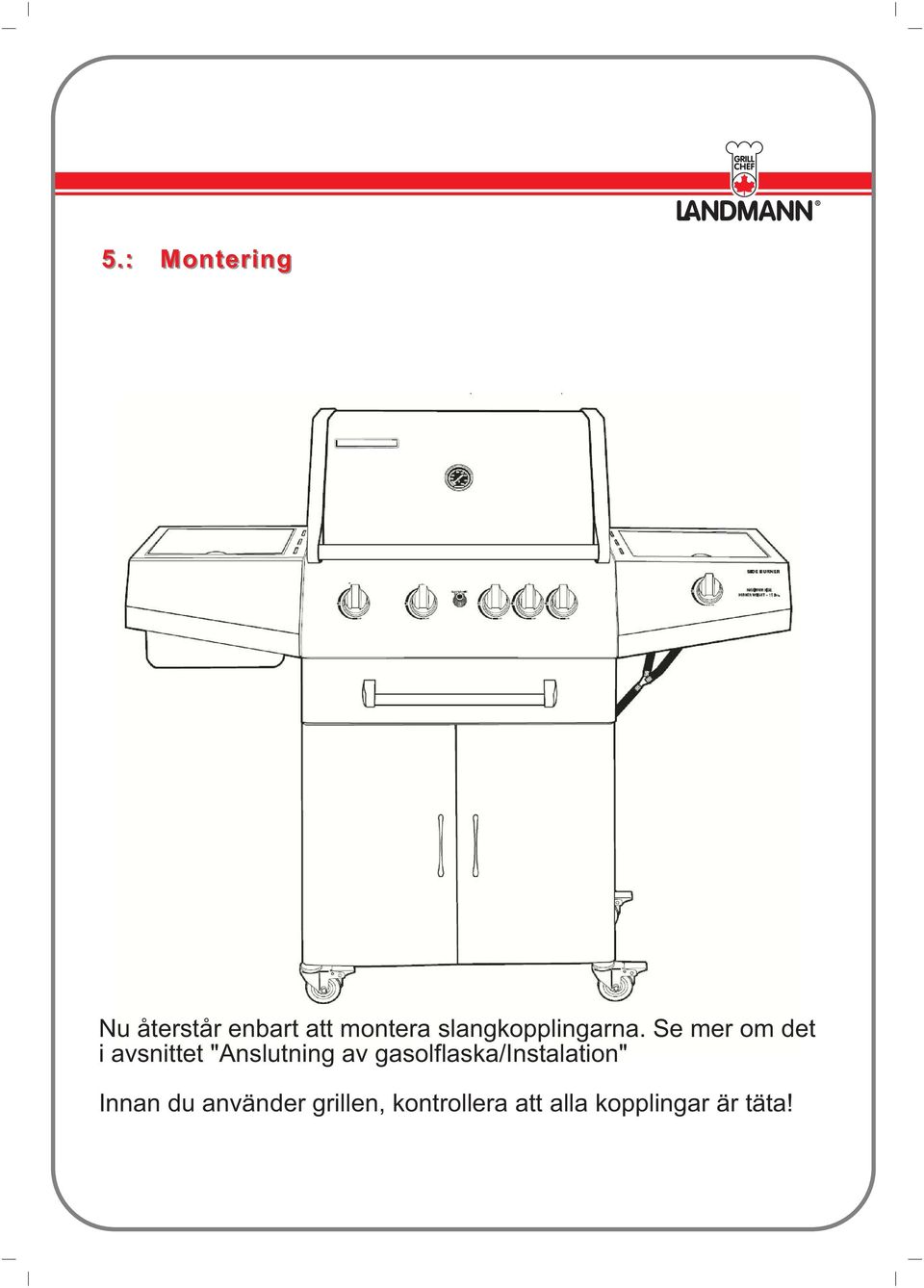

18 5.: Montering Nu återstår enbart att montera slangkopplingarna. Se mer om det i avsnittet "Anslutning av gasolflaska/instalation" Innan du använder grillen, kontrollera att alla kopplingar är täta!

19 6.: Uppställning av grillen Ställ grillen på ett stabilt, jämnt och ej brännbart underlag och på ett sätt så att den skyddas från vind. Se till att det är tillräckligt säkerhetsavstånd till brännbara saker och material. Skydda gasflaskan från direkt solljus och andra värmekällor. (max. 50 C). Flytta inte grillen då den är varm eller brukas. Se till att slangen inte ligger emot några varma delar på grillen eller att den är böjd eller spänd. Var noga med att ta bort fett, flott och matrester som samlats inne i grillen regelbundet. Lagring av grillen: När grillen inte används skall den sommartid stå under en skyddshuv, gärna under tak eller inomhus. Skydda grillen från fukt och kyla för att minska slitage och öka livslängd. Bor du 5 km eller närmre havet är det rekommenderat att ställa grillen inomhus, eftersom den salta luften kan minska livslängden på grillen. När grillen skall ställas in efter säsong beakta följande punkter: 1.: Låt grillen svalna helt. 2.: Koppla bort slang och gasflaskan. 3.: Rengör grillen. 4.: Lagra grillen torrt och skydda den gärna från köldgrader. 5.: Se till att slangen inte är böjd eller vikt. 6.: Förvara monteringsanvisningen med grillen. 7.: Anslutning av gasolflaska För att ansluta grillen behövs följande: - gasolflaska P6, P11, PC5 eller PC10. Dessa finns att köpa i handeln och kan bytas/fyllas på då de är tomma. - en regulator med anslutningstryck 30 mbar. - en slang. En skadad slang ska omedelbart bytas ut. - såpvatten eller läckagespray. För att kontrollera tätheten vid slangkopplingarna.

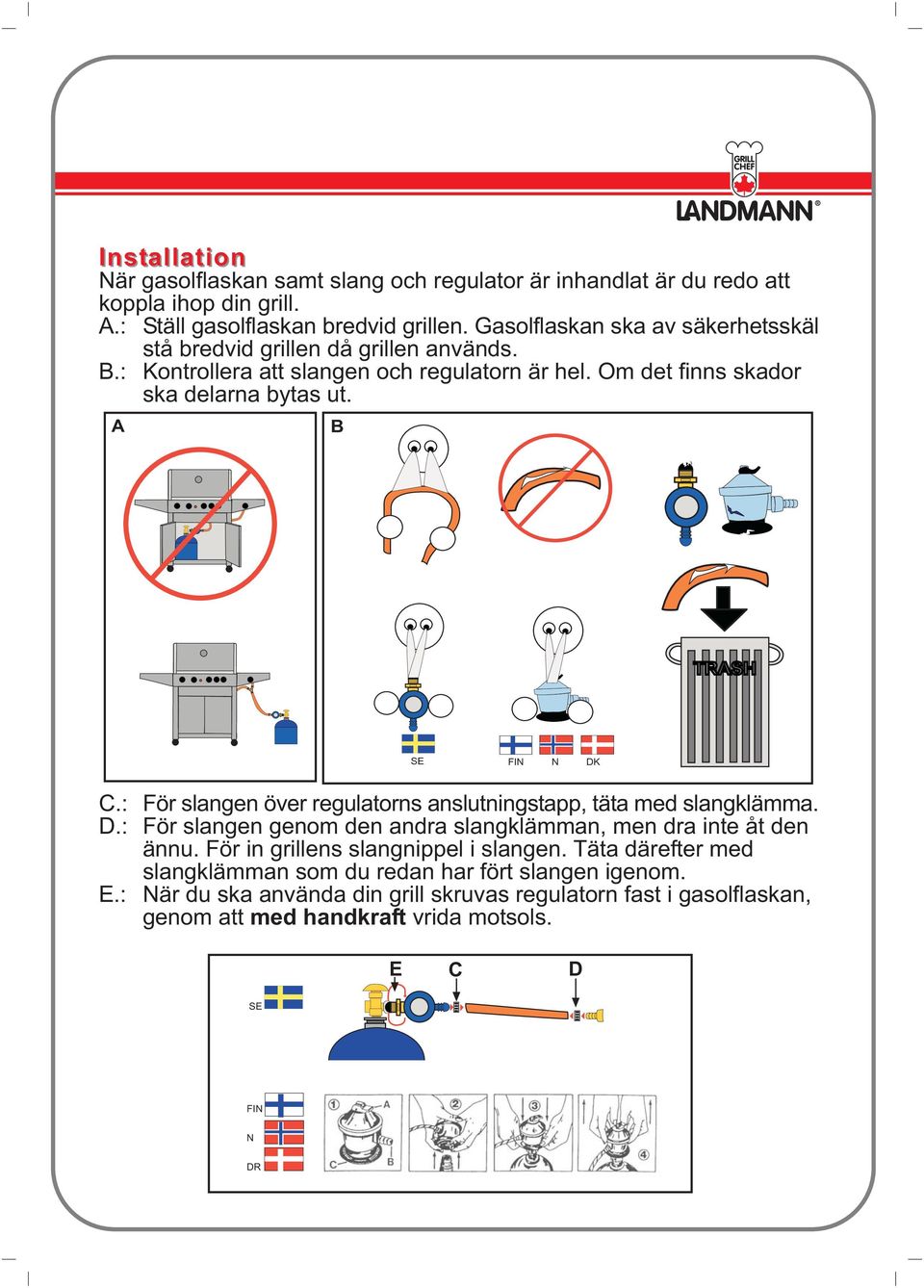

20 Installation När gasolflaskan samt slang och regulator är inhandlat är du redo att koppla ihop din grill. A.: Ställ gasolflaskan bredvid grillen. Gasolflaskan ska av säkerhetsskäl stå bredvid grillen då grillen används. B.: Kontrollera att slangen och regulatorn är hel. Om det finns skador ska delarna bytas ut. A B TRASH SE FIN N DK C.: För slangen över regulatorns anslutningstapp, täta med slangklämma. D.: För slangen genom den andra slangklämman, men dra inte åt den ännu. För in grillens slangnippel i slangen. Täta därefter med slangklämman som du redan har fört slangen igenom. E.: När du ska använda din grill skruvas regulatorn fast i gasolflaskan, genom att med handkraft vrida motsols. E C D SE FIN N DR

21 Kontroll av täthet Genomför såpvatten-testet för att kontrollera tätheten av slangkopplingarna. - Se till att ingen öppen låga eller annan antändningskälla finns i närheten. - Kontrollera att vreden står i läge "OFF". - Öppna ventilen på gasolflaskan, men tänd inte grillen. - Stryk en blandning av 50% vatten och 50% såpa (eller använd alternativt läckagespray) på slangkopplingarna. Bildas det bubblor är det otätt och då ska ventilen på gasolflaskan stängas och slangkopplingarna ska dras åt. Genomför därefter såpvatten-testet igen. SE OBS: Innan du ska använda din grill måste du läsa igenom hela bruksanvisningen med alla säkerhetsföreskrifter och tändinstruktioner etc. Kontrollera slangen varje gång innan användning, kontrollera efter sprickor och skador. Om du upptäcker sprickor eller andra skador skall du inte använda grillen. Då måste slangen bytas ut. När du skall byta gasolflaska var säker på att ingen eld/glöd finns i närheten t.ex. ciggaretter, eld, flammor osv. Var säker på att flaskan är avstängd. Var säker på att slangen är fri från veck, inte är böjd, vilket kan hindrar gasflödet då grillen används. Var också säker på att slangen inte utsetts för onödig spänning och att den inte rör några delar på grillen som kan bli varma.

22 8.: Lagring av gasolflaska Undvik att lagra gasolflaskan under marknivån, då gasol är tyngre än luft. Dessbättre är gasen flyktig och små mängder ventileras snart bort. Under transport och förvaring skall den medföljande huven till ventilen vara påsatt. Gasolflaskor även tomma skall alltid förvaras stående. Kontrollera före gasolgrillen tas i bruk, att de gasförande delarna av grillen inte är förstoppade av insekter eller dylikt. Detta kan orsaka stopp i gastillförseln. 9.: Tändning av grillen - Huvudbrännarna Använd först Din LANDMANN Gasolgrill efter det att Du har kontrollerat tätheten av alla gasförande detaljer på grillen. Vid tändning av grillen: Luta Dig inte över grillytan vid tändning av brännaren. Du kan tända Din gasolgrill på ett säkert sätt, om Du gör på följande vis: 1.: Öppna locket på grillen och ha locket öppet vid tändning. 2.: Öppna ventilen på gasolflaskan. 3.: Tryck in något av vreden och vrid motsols till läget "HIGH/MAX" (efter ungefär ett kvarts varv). Håll fortfarande vredet intryckt och tryck på tändknappen. Då ska det slå en liten gnista som antänder gasolen. Mellan läge MAX och MIN behöver man inte hålla vredet intryckt. 4.: Har inte grillen tänt efter ca 5 sek vid första tändförsöket; stäng av gasen och vänta 3 min till nästa tändningsförsök. 5.: Ställ in den önskade värmegraden på vredet. 6.: För att tända de andra brännarna gör du som ovan. 7.: För att avsluta grillningen stänger Du först ventilen på gasolflaskan, för att vara säker på att gasol tillförseln är strypt, och vrider sedan av gastillförseln till brännaren på vreden. Här ska vredet hållas nedtryckt OFF Håll i detta läge och tryck på tändknappen. Ska då tändas, om inte vrid åter till OFF Här ska vredet inte hållas nedtryckt

23 9.: Tändning av grillen - Huvudbrännarna alternativ tändnig Om tändning med hjälp av tändknappen inte fungerar kan batteriet vara förbrukat. Testa att byta batteri. Skulle tändningen trots detta inte fungerar kan man tända grillen med hjälp utav en tändsticka. 1. Öppna locket på grillen 2. Kontrollera att samtliga vred står på OFF 3. Placera en tändsticka i tändstickshållaren. Tänd stickan och för sedan in den via hålet på grillens högra sida, under sidobordet. Placera stickan cirka 1-2cm från den högra brännaren. 4. Tryck ner och vrid vredet (det längst till höger) till position HIGH/MAX 5. Tänds inte brännren vrider du vredet till OFF och väntar 5 minuter innan du testar igen. 6. När denna brännaren är tänd låter du den stå på MAX varefter du tänder brännaren till vänster, då sprider sig lågorna till den brännaren. 7. Går det inte tända grillen med denna metod innebär det antingen att gasledningarna eller brännarna är tilltäppta, eller att gasolen är slut. Då ska dessa rensar/rengöras. OBS: Tänk på att bränaren till grillspettet aldrig får vara tänd samtidigt som någon av huvudbrännarna!

24 9.: Tändning av grillen - brännaren till grillspettet 1. Öppna locket på grillen 2. Kontrollera att samtliga vred står på OFF 3. Tryck och vrid vredet för denna brännare till HIGH/MAX, tryck samtidigt på tändknappen. 4. När brännaren väl är tänd, håll kvar vredet nedtryckt i ca 30sek innan du släpper upp knappen. 5. Tänds inte brännren vrider du vredet till OFF och väntar 5 minuter innan du testar igen. 6. För att stänga av brännaren vrider du vredet medurs till position OFF. 7. Om den vanliga tändaren inte fungerar kan du tända brännaren med hjälp av en tändsticka eller tändare. Håll stickan 1-2cm ifrån brännaren och vrid vredet till HIGH/MAX. OBS: Brännaren till grillspettet får aldrig användas samtidigt som huvudbrännarna är tända. Om brännaren inte tänder, brinner med dålig effekt kan brännaren eller gasledningarna vara igentäppta. 9.: Tändning av grillen - sidobrännaren 1. Öppna locket till kokplattan 2. Kontrollera att samtliga vred står på OFF 3. Tryck och vrid vredet för sidobrännaren till HIG/MAX tryck samtidigt på tändknappen. 4. Tänds inte brännren efter 5 sek vrider du vredet till OFF och väntar 5minuter innan du testar igen. 5. För att stänga av brännaren vrider du vredet medurs till position OFF. 6. Om den vanliga tändaren inte fungerar kan du tända brännaren med hjälp av en tändsticka eller tändare. Håll stickan 1-2cm ifrån brännaren och vrid vredet till HIGH/MAX. OBS: NÄR GRILLEN INTE ANVÄNDS SKA GASFLASKANS VENTIL ALLTID VARA STÄNGD.

25 10.: Rengöring av gasgrillen ANVÄND INTE RENGÖRINGSMEDEL ELLER POLERMEDEL I SPRAYFORM TILL GRILLEN, GALLREN ELLER BRÄNNARNA, EFTERSOM AEROSOLPRODUKTER PÅ VARMA YTOR KAN BILDA GASER SOM SKADA GRILLEN. DU BÖR INTE HELLER ANVÄNDA ETSANDE RENGÖRINGSMEDEL DÅ DE GÖR MER SKADA ÄN NYTTA. Grillgaller Rengör grillgallren noga efter användning med vatten och ett milt rengöringsmedel. Använd gärna en grillgallerborste. Låt torka. Smörj sedan in gallren med ett måttligt lager oliv- eller matolja. Det motverkar rost och minskar risken att mat ska fastna på gallren under grillning. Flametamers Rengör regelbundet grillen flametamers med vatten och ett milt rengöringsmedel. Låt torka. Smörj in med ett måttligt lager oliv- eller matolja. Grillens insida Ta regelbundet bort fett och matrester från grillens insida med en fuktig trasa och plast- eller träskrapa. Om du någon gång vill rengöra grillen extra grundligt kan använda en svamp eller mjuk borste med lite såpvatten. Ta då bort galler, flametamers och brännare före rengörning. Se till att regulator eller ventiler inte blir blöta. Ett tips är att täcka över dessa delar med folie under rengöring. OBS: Tänk på att om grillen blir allt för flottig/smutsig kan flottet antändas dessutom fräter marinader och matfett på grillens material. Grillens utsida Grillens utsida rengörs med ett rengöringsmedel för rostfria material. Brännarna Torka regelbundet av brännarna för att bli av med frätande fetter och matrester. Smörj in dem med ett tunt lager med oliv- eller matolja. Detta för att motverka rost. Brännarens hål kan rengöras med piprensare, ståltråd eller liknande. Se mer på nästa sida. Fettuppsamlingsplåten (och fettuppsamlingskoppen) Töm och torka regelbundet av fettuppsamlingsplåten, för att bli av med fetter som ansamlats i denna. Fyll på med nytt torrt fettabsorberande och ej brännbart material (exempelvis finkornig sand). VAR NOGA MED DETTA, ANNARS KAN FETT OCH FLOTT ANTÄNDAS OCH BRINNA.

26 11.: 1.: Kontroll av gasolgrillen Gasflaskan Varje gång du byter gasflaska, är denna kontrollerad av leverantör. Läs dock igenom anvisningar som medföljer flaskan. Slang och regulator Du bör kontrollera slangen och regulatorn varje gång du skall använda grillen. Se till att slangklämmor och kopplingar är täta. Byt ut eventuellt skadade delar. Regulatorn (enbart Sverige) Kontrollera att gummipackningen på tappen som skall skruvas in i gasolflaskan inte är sprucken eller uttorkad. Om så är fallet skall man byta ut regulatorn. Brännarna Om du inte har använt grillen på länge bör du kontrollera att brännarnas hål inte blivit till täppta av spindelväv, insektsbo etc. Om det är tilltäppt finns risken att gas läcker ut vid ventilerna och de kan då skada grillen. Skulle det vara tätt åtgärdar du detta med hjälp av en piprensare, flaskborste eller nåt liknande. Kontrollera att brännarna hamnar rätt på ventilernas munstycken då du haft loss dem. Brännarna ska inte sitta helt stumt/ fast i grillen, utan vara lite lösa, annars kan de skada grillen. Anledningen till att det inte är någon tätning mellan brännarens "hals" och gasventilen är att syre skall tas upp för att få rätt förbränning/temperatur i brännarna. Ventilmunstycke Skräp, insekter eller liknande Brännarens öppning

27 12.: Felsökning Skull något trots nogrann kontroll vara fel och en funktionstörning uppträda tänk på följande: Mindre fel kan åtgärdas själv (se felsökningstabell nedan). Vid andra fel bör en fackman/återförsäljare kontrollera och eventuellt reparera grillen. Fel Orsak Åtgärd Ojämna lågor/ojämnt gasflöde. 1. Gasolen är nästan slut. 1. Fyll på flaskan. 2. Läckage vid gasförande delar. 2. Test med såpvatten var det läcker. Det bildas bubblor vid läckaget. Täta eller byt ut söndriga delar. 3. Regulatorn är sönder 3. Byt ut regulatorn. 4. Gasförande delar eller brännare 4. Rengör delar. är tilltäppta. 5. Det blåser rakt in i grillen 5. Ställ grillen skyddad från vinden Brännarna tänder inte. 1. Gasolflaskans ventil är ej öppen. 1. Öppna flaskventilen. 2. Gasolen är slut. 2. Fyll på flaskan. 3. Brännaren sitter ej över 3. Justera brännaren mot ventilmunstycket. ventilmunstycket. 4. Fel på tändkabeln 4. Använd reservtändaren* Höga lågor från brännarna. 1. Grillen är mycket skitig/flottig. 1. Rengör grillen. 2. Det som grillas är mycket fett eller 2. Torka av köttet. Kan även sänka har mycket marinad? temperaturen på grillen. 3. För hög temperatur 3. Sänk temperaturen Antändning av fett/flott 1. Mycket flott har samlats i grillen. 1. Rengör grillen 2. Grillgodset är mycket fett. 2. Torka av grillgodset. Temperatur på grillen är för låg. 1. Grillen är ej förvärmd. 1. Förvärm grillen minst 5-10 min. 2. Brännarna är skitiga/tilltäppta. 2. Rengör brännarna. 3. Gasförande delar är tilltäppta. 3. Rengör eller byt ut delarna. Flambakslag - Ett bubblande ljud hörs, flammorna Stäng omdelelbart gasflaskans ventil. I sällsynta fall kan flammorna dras in "puffar" Vänta ett par minuter och starta i brännarröret. därefter grillen på nytt. Hjälper ej det måste brännare och gasrörer rengöras.

28 13.: Garanti Garanti för LANDMANN grillar gäller ett år fr.o.m. inköpsdatum och omfattar endast produktionsfel och saknade delar som ersätts.garantin omfattar inte utbyte eller kostnad för förbrukningsdetaljer så som brännare eller galler. Kostnader för frakter, montering, normal slitage och felaktig hantering omfattas ej av garantin. Garantin gäller inte heller vid egen modifiering eller annan ändring av grillen. Ingenting i denna information är avsett att begränsa villkor, garantier, rättigheter eller gottgörelse i enlighet med gällande konsumentlag, förutom i den utsträckning som medges enligt lagen. Skulle, trots noggrann tillverkning, kontroll, förpackning och transport denna produkt inte vara komplett eller till Er fulla belåtenhet, ber vi Er sända denna originalanvisning med motsvarande kommentar till: SVERIGE LANDMANN Skandinavia AB Storgatan Skillingaryd Tel: Fax: FINLAND LANDMANN Finland Oy Laulukuja 4A PO. Box 1 SF Helsinki Tele: Fax: NORGE LANDMANN Norge A/S Sandstuveien 60A N-1184 Oslo Tele: Fax: DANMARK LANDMANN Danmark A/S Hvidsværmervej 147 DK-2610 Rødovre Tele: Fax: Gå gärna in på för nyheter och tillbehör m.m.
