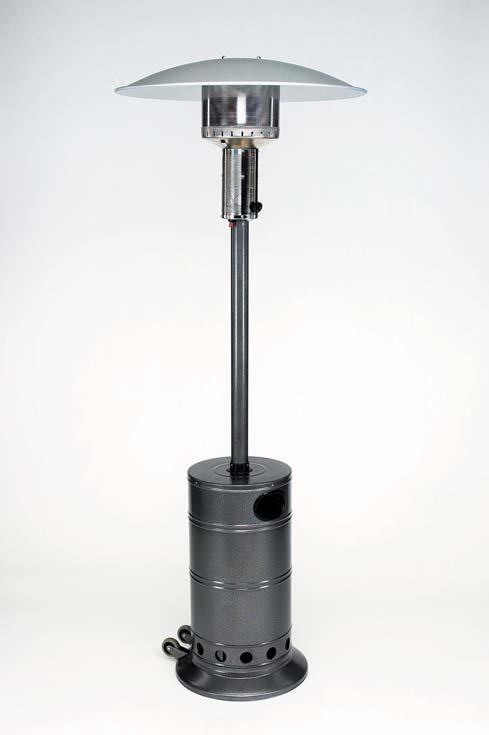

12033SWE 01/03 Bt 1 Gasolvärmare Modell 12033 Läs noggrant igenom monterings- och bruksanvisningen innan Du

1 12033SWE 01/03 Bt 1 Gasolvärmare Modell Läs noggrant igenom monterings- och bruksanvisningen innan Du tar Din LANDMANN-kvalitetsgrill i bruk. Vid användning enligt föreskrifterna är funktionsstörningar uteslutna.

2 12033SWE 01/03 Bt 2 Innehåll: 1.: Teknisk data 2.: Funktioner 3.: Monteringstips 4.: Detaljlista och skruvpåse 5.: Ritning 6.: Montering 7.: Uppställning av gasolvärmaren 8.: Anslutning av gasolflaska 9.: Lagring av gasolflaska 10.: Bruksanvisning 11.: Rengöring och underhåll 12.: Felsökning 13.: Garanti Att tänka på: Gasolvärmaren får endast användas utomhus! Flytta inte grillen då den är tänd! När gasolvärmaren ej används skall alltid regulatorn stängas av! Observera: Vissa delar kan bli mycket heta, var extra försiktig när det finns barn i närheten! Varje förändring av gasolvärmaren kan vara farlig och är inte tillåtet! Montera gasslangen vid båda ändarna med en skruvnyckel och dra åt mycket hårt!! Varning: Använd EJ bensin, sprit eller liknande vid tändning av gasolvärmaren

3 12033SWE 01/03 Bt 3 1.: Teknisk data Gastyp: Gasolflaska: Anslutningstryck: Förbrukning: Effekt: Vikt: Totalhöjd: Skärmdiameter: Brännare: Tändning: Gasol/Propan P6 / P11 30 mbar 870 g/h ca. 14 kw ca. 20,82 kg ca. 230 cm ca. 78 cm reglerbarr Piezotändare Med köpet av en LANDMANN- Gasolvärmare har Du fått en högvärdig kvalitetsprodukt. Grillen är godkänd enligt de europeiska säkerhetsföreskrifterna genom DVGW under CE-nummer

4 12033SWE 01/03 Bt 4 2.: Funktion Vid tryck på tändarknappen tänds först en flamma. Denna i sin tur tänder själva brännaren. Gasbrännaren sprider värmen i 360. Genom reflektorn trycks den strålande värmen nedåt. Förberedelsetiden är minimal. Gasolvärmaren är alltid klar att tändas. 3.: Monteringstips: Ett tips i förväg: Dra åt alla skruvarna ordentligt först när alla delar är komplett monterade. Detta underlättar vid monteringen och höjer stabiliteten på gasolvärmaren. Innan monteringen påbörjas är det lämpligt att ta ur alla delar ur förpackningen och sortera dem med hjälp av monteringsanvisningen. Skulle gasolvärmaren, trots noggrann kontroll, inte vara komplett, ber vi Dig ta kontakt med inköpsstället. Vid montering behövs det en skruvnyckel 8, 10, 15, and 17 mm, och en stjärnskruvmejsel. Vi förbehåller oss rätten till tekniska förändringar.

5 12033SWE 01/03 Bt 5 4.: Detaljlista och skruvpåse: Detaljlista värmare: 1. Reflektor 1 Stk. 2. Brännare 1 Stk. 3. Rör 1 Stk. 4. Lock 1 Stk. 5. Lucka 1 Stk. 6. Bottenfot 1 Stk. 7. Behållare 1 Stk. 8. Stjärnskruv M5x12 8 Stk. 9. Sexkantskruv M6x12 9 Stk. 10. Sexkantmutter M6 3 Stk. 11. Sexkantmutter M5 8 Stk. 12. Underläggsbricka ø 6.4 Polyamid 6 Stk. 13. Underläggsbricka ø 5.3 Polyamid 4 Stk. 14. Bricka ø Stk. 15. Bricka ø Stk. Detaljlista hjulkonsol 1. Hjulkonsol 1 Stk. 2. Sexkantmutter M8 2 Stk. 3. Bricka Ø 8,4 2 Stk. 4. Hjul 2 Stk. 5. Axelhylsa 2 Stk. 6. Underläggsbricka Ø 8,4 2 Stk. 7. Sexkantskruv M8x55 2 Stk. 8. Vingskruv M6x16 1 Stk. 9. Hylsa M6 1 Stk.

6 12033SWE 01/03 Bt 6 5.: Ritning F 1 2 C/E G

7 12033SWE 01/03 Bt 7 Montering av hjulkonsoll på fotplattan Hylsa trykts in i fotplattan 6.: Montering: 1.: Fäst hjulkonsolen. Se ritning. 2.: Skruva fast behållaren (7) på foten (6) med 4 stjärnskruvar (8) och motsvarande underläggsbrickor (15), och sexkantkantmuttrar (11). 3.: Sätt locket (4) på behållaren (7) och skruva fast med 4 stjärnskruvar (8) motsvarande underläggsbricka (13, 15) och sexkantmuttern (11). 4.: Skruva fast pelaren (3) och locket (4) med 3 sexkantskruvar (9) motsvarande underläggsbricka (12,14) och sexkantmuttrar (10). 5.: Brännaren (2) tillsammans med gasolslangen sätts på pelaren (3) och skruvas fast med de 3 sexkantskruvarna (9) och motsvarande underläggsbricka (12). 6.: Skruva fast reflektorn (1) med 3 sexkantmuttrar (9) och motsvarande underläggsbricka (14) på brännardelen (2). 7.: Sätt dit luckan (5).

8 12033SWE 01/03 Bt 8 7.: Uppställning av gasolvärmare Ställ gasolvärmaren på ett vågrätt, stabilt, jämnt och ej brännbart underlag på en vindskyddad plats. Beakta att Du håller ett tillräckligt säkerhetsavstånd mellan värmaren och brännbara material. Skydda gasolflaskan mot direkt sol och håll den på tillräckligt avstånd till andra värmekällor (max. 50 C). Flytta inte gasolvärmaren när den är i bruk eller het, och lämna den inte utan uppsikt när den är i bruk. 8.: Anslutning av gasolflaska För att ansluta gasolvärmaren behövs följande: - gasolflaska 6-11 kg. Denna finns att köpa i handeln och kan bytas då den är tom. - en regulator med anslutningstryck 30 mbar. - en slang. Slangkopplingarna är förmonterade. En skadad slang ska omedelbart bytas ut. - såpvatten för test av gasförbindningar Anslutning sker på följande sätt: 1.: Kontrollera packningen på gasolflaskans ventil. Gör detta också varje gång Du byter flaska. Använd inga extra packningar. 2.: Skruva för hand samman regulatorn och gasolflaskan med hjälp av den vänstergängade muttern på regulatorn. Verktyg är inte nödvändiga och kan skada packningen på gasolflaskan. 3.: Slangen är förmonterad och är således redan fastskruvad i grillens gasventiler. Denna förbindning ska vara hårt åtdragen, kontrollera alltid alla gasförbindningar innan grillen tas i bruk. 4.: Genom att pensla alla kopplingar och slang med såpvatten, kan man kontrollera att gasförbindningarna är täta. Observera att såpvattentesten ej ska göras med öppen låga.

9 12033SWE 01/03 Bt 9 5.: Om det bildas blåsor är det otätt, stäng i så fall genast av gasen och åtgärda omedelbart läckaget eller byt ut de defekta delarna. 9.: Lagring av gasolflaska Undvik att lagra gasolflaskan under marknivå, då gasol är tyngre än luft. Dessbättre är gasen flyktig och små mängder ventileras snart bort. Under transport och förvaring skall den medföljande huven till ventilen vara påsatt. Gasolflaskor - även tomma - skall alltid förvaras stående. Kontrollera före gasolgrillen tas i bruk, att de gasförande delarna av grillen inte är förstoppade av insekter eller dylikt. Detta kan orsaka stopp i gastillförseln. 10.: Bruksanvisning Använd först Din LANDMANN-Gasolvärmare efter det att Du har kontrollerat tätheten av alla gasförande detaljer på värmaren. Obs: Var ej nära brännarkorgen när Du tänder brännaren! Du kan tända Din gasolvärmare på ett säkert sätt, om Du gör på föjande sätt: 1.: Gör såptestet för att kolla tätheten. 2.: Öppna flaskventilen. 3.: Tryck på vredet (ej skruva!) och håll ner. Tryck samtidigt på tändareknappen ett flertal gånger. 4.: När pilotflamman brinner, vrid på vredet och ställ in. 5.: Vid fel, ställ vredet på (av), gör ett nytt försök efter ca 3 minuter. 6.: Ställ in önskad värmegrad. 7.: För tillfällig avstängning stäng vredet försiktigt, så inte pilotflamman slocknar. Genom pilotflamman kan Du snabbt och enkelt starta gasolvärmaren igen. 8.: Vid hel avstängning, stäng först av flaskventilen och ställ sedan vredet på (av). Vidare ska beaktas: - Rör inga heta delar. - Avstägningsventilen (3) på gasolflaskan skall omedelbart stängas av vid störningar.

10 12033SWE 01/03 Bt : Rengöring och underhåll Din LANDMANN-Gasolvärmare är i princip underhållsfri, men kan rengöras med tvålvatten och en mjuk svamp. 12.: Felsökning Skulle det, trots noggrann kontroll och användande av kvalitetsmaterial uppstå fel, ber vi Dig beakta följande: Utför inga gastekniska arbeten själv, utan överlåt detta till en fackman. I de flesta fall kan Du åtgärda mindre störningar själv. Se tabell nedan: Störning Kontrollera Åtgärd Det luktar gas Packningen på gasflaskan Byt ut om defekt Alla gasförande delar med Dra åt kopplingar såpvatten Brännaren tänder inte Finns det gasol i flaskan? Fylla gasolflaskan Är ventilen öppen på flaskan? Öppna ventilen 13.: Garanti Garantin gäller för denna LANDMANN-gasolvärmare under ett års tid från inköpsdatum. Garantin gäller om det skulle uppstå fel som kan påvisas som materialfel eller produktionsfel. Kostnader för frakt, montering och annat omfattas inte av garantin. Garantin gäller inte om grillen utsätts för yttre skador, missbruk, felaktig användning, oförsiktig hantering eller fullständig/felaktig installation (montering). Landmann Skandinavia AB, Storgatan 70, S SKILLINGARYD eller Landmann Norge A/S, Haraldrudveien 1-3, N-0581 OSLO
