1 BENDOF DC-16MB Batteridriven armeringsklipp INSTRUKTION SE Upplands Väsby Besöksadress: Centralvägen 2-4 Telefon Telefax

2 VARNING! Klipps kortare bitar än 10 cm kan den avklippta biten skjuta iväg med stor kraft. Personer som befinner sig inom den indikerade farliga sektorn kan skadas. Farlig sektor Se till att den farliga sektorn är fri eller anbringa skydd. Tänk på att nedfallande avklippta bitar också kan skada personer nedanför när Du jobbar högre upp. Säkra vid behov också maskinen med säkerhetslina. Mothållsskruv ANVÄND HJÄLM OCH SKYDDSGLASÖGON! Lägg armeringsstången i klipphuvudet och JUSTERA MOTHÅLLSSKRUVEN så att stången ligger vinkelrätt mot klipphuvudet. Maskinen har konstruerats för att hålla så låg vikt som möjligt och då inte denna justering utförs korrekt kan klipphuvudet skadas, med i värsta fall en olycka som följd. Endast armeringsstång eller stång med motsvarande egenskaper får klippas. Försök ej klippa upp lås eller andra hårda material. Använd aldrig klipp eller laddare i närheten av lättantändliga eller explosiva material eller lättantändliga gaser. KOM IHÅG A. Utsätt aldrig klipptång eller laddningsaggregat för regn eller annan väta. B. För bästa resultat, läs noga igenom bruksanvisning för klipp och laddningsaggregat innan de tas i bruk. C. Använd aldrig verktyg med slöa eller deformerade skär. Vänd eller byt ut skären så snart skärpan börjar avta. D. Håll din BENDOF-maskin ren från damm, betong och andra föroreningar. E. Använd endast hydraulolja Shell Tellus T-32 eller likvärdig olja.

Säkra vid behov också maskinen med säkerhetslina. Mothållsskruv ANVÄND HJÄLM OCH SKYDDSGLASÖGON!

3 KLIPPNING 1. Lägg armeringsstången i klipphuvudet och justera mothållsskruven så att stången ligger vinkelrätt mot klipphuvudet. 2. Tryck in brytaren och låt kolven gå ända fram till ändläget. Kolven går tillbaks automatiskt när brytaren släpps (släpps brytaren innan ändläget är nått, stannar kolven och fortsätter åter framåt vid nästa tryck). 3. Vänta tills kolven har återgått helt till utgångsläget innan Du klipper igen. OBS! Om kolven inte rör sig när brytaren trycks in har kolven antagligen inte helt återgått till utgångsläget. Tryck kolven lätt tillbaks med stången och tryck in brytaren igen. Ladda batteriet omedelbart då effekten börjar avta. Låt aldrig batteriet dra ur helt. Läs bruksanvisningen för batteriladdaren. Då klippen inte används förvaras maskin med tillbehör på ett torrt ställe låst för obehöriga. Ta ur batteriet då maskinen ej är i bruk. Vid extremt låga temperaturer (-15 C) om maskinen förvaras kallt, kan oljan bli så trög att inte kolven rör sig. Kör då maskinen varm i tomme sek. Så snart kolven rör sig, gör klipp i tomme. Enkla åtgärder som garanti för en låg servicekostnad och hög tillgänglighet 1. Skären skall vändas eller bytas ut så snart skärpan börjar avta. Kontrollera ofta att bultarna är ordentligt dragna. 2. Se till att maskin och laddare hålls fria från smuts och vatten. 3. Var noggrann med inställning av mothållsskruven. Extra returventil Maskinen är försedd med en extra returventil som kan användas om man kör fast ett järn i klipphuvudet och maskinen inte orkar klippa av (t.ex. om batteriet är urladdat). Uppe på maskinen sitter en insexbult. Vrid den ett varv motsols så att pistongen återgår. Skruva ej ur skruven helt då olja kommer att rinna ut och tätningskulan kan försvinna.

Vänta tills kolven har återgått helt till utgångsläget innan Du klipper igen. OBS! Om kolven inte rör sig när brytaren trycks in har kolven antagligen inte helt återgått till utgångsläget.

4 UNDERHÅLL Oljepåfyllning BENDOF armeringsklippar är hydrauliska. Det är viktigt att rätt mängd hydraulolja finns i maskinen. Kontrollera ofta. 1. Kör fram klippkolven nästan till ändläge. 2. Ta loss oljepluggen. OBS! Om oljan är varm kan den spruta ut ur påfyllningshålet. Låt maskinen svalna. 3. Pumphuset skall fyllas till randen av påfyllningshålet. Använd endast SHELL TELLUS OIL T-32 eller likvärdig olja. Annan olja får absolut inte användas. 4. Luft får inte finnas i systemet. Lyft maskinen och luta den åt olika håll så att oljan flyter ut i hela hydraulsystemet. Fyll på olja och upprepa till dess systemet är helt fullt och ingen luft finns kvar. Var noggrann även om det tar tid. Oljebyte bör ske minst en gång om året när maskinen används kontinuerligt. Rengöring Håll kolv och skär rena. Smuts kan hindra att kolven återgår till utgångsläget. Klippskär Klippskären är vändbara. Kontrollera att skären inte skadats eller är utslitna. Kontrollera att bultarna är ordentligt dragna. Vid lösa skär kan kolven stukas med påföljd att kolven inte återgår helt.

Använd endast SHELL TELLUS OIL T-32 eller likvärdig olja. Annan olja får absolut inte användas. 4. Luft får inte finnas i systemet.

5 KOLV OCH RETURVENTIL 1. Ta bort klippskären från kolvänden. 2. Lägg maskinen å ett oljeuppsamlingstråg. Lossa insexbulten på undersidan av klipphuvudet så mycket att klipphuvudet går att gänga bort. 3. Gänga bort klipphuvudet. 4. Dra ut kolv och returfjäder. Kontrollera att returventilen inte är skadad och att den går lätt att trycka in och ut. TRYCKKOLV 1. Ta loss bultarna mellan pumphus och hydraulpump.

Lossa insexbulten på undersidan av klipphuvudet så mycket att klipphuvudet går att gänga bort. 3.

6 2. Lossa hydraulpumpen försiktigt från pumphuset och dra fast pumpkolvstvingen så att tryckkolvar och fjädrar inte sprätter bort. 3. A. Tryckkolv B. Återgångsfjäder C. Ventil D. Fjäder för ventil E. Fjäderförare F. Tryckpackning F E D C B A 4. Tryckkolven skall vara fri från skrapmärken. Toleransen mellan tryckkolv och tryckkolvscylinder är 5-10 µ. 5. Kontrollera att ventilen är oskadad. Små skrapmärken kan slipas av med mycket fint slippapper. 6. Kontrollera tryckpackning. Byt om den är sliten eller deformerad. 7. Lossa skruvarna (51) och ta ur och kontrollera ujämningsventilen (49). Den skall vara hel och inte hoptryckt. Byt vid behov. HOPSÄTTNING Hopsättning görs i omvänd ordning mot isärtagningen. Rengör alla anliggningsytor och byt vid behov tätningar. VARNING! Var försiktig vid montering av excenteraxel/pumphus till hudraulcylinder så att inte nållagret (44) skadas. För över nållagret mot en av pumpkolvarna och rikta excentern mot denna. Tryck ihop på en gång. Träffar Du ej rätt; försök ej vrida in excentern under tryck utan börja om.

Små skrapmärken kan slipas av med mycket fint slippapper. 6. Kontrollera tryckpackning. Byt om den är sliten eller deformerad. 7. Lossa skruvarna (51) och ta ur och kontrollera ujämningsventilen (49).

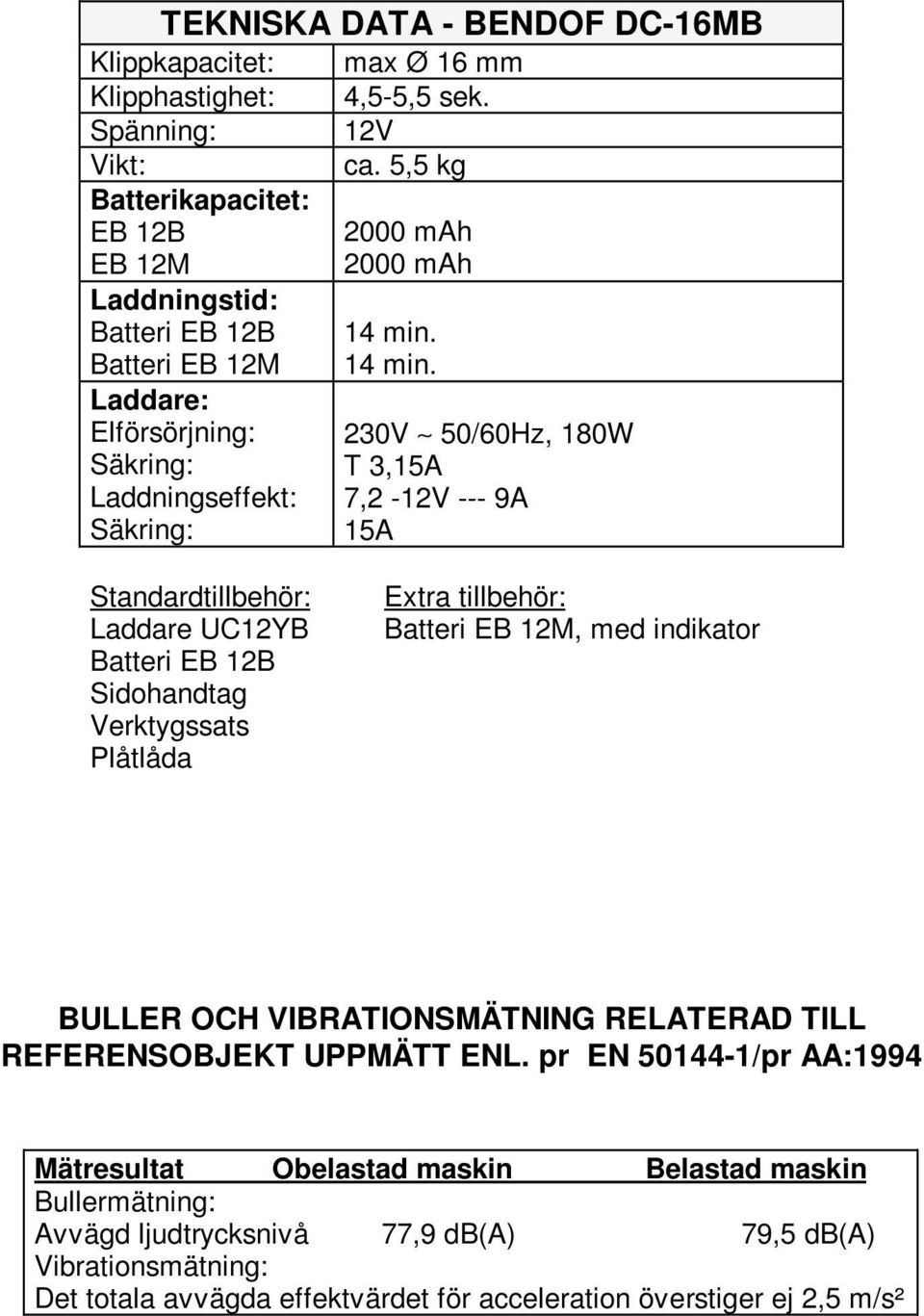

7 TEKNISKA DATA - BENDOF DC-16MB Klippkapacitet: max Ø 16 mm Klipphastighet: 4,5-5,5 sek. Spänning: 12V Vikt: ca. 5,5 kg Batterikapacitet: EB 12B EB 12M 2000 mah 2000 mah Laddningstid: Batteri EB 12B Batteri EB 12M Laddare: Elförsörjning: Säkring: Laddningseffekt: Säkring: 14 min. 14 min. 230V 50/60Hz, 180W T 3,15A 7,2-12V --- 9A 15A Standardtillbehör: Laddare UC12YB Batteri EB 12B Sidohandtag Verktygssats Plåtlåda Extra tillbehör: Batteri EB 12M, med indikator BULLER OCH VIBRATIONSMÄTNING RELATERAD TILL REFERENSOBJEKT UPPMÄTT ENL. pr EN /pr AA:1994 Mätresultat Obelastad maskin Belastad maskin Bullermätning: Avvägd ljudtrycksnivå 77,9 db(a) 79,5 db(a) Vibrationsmätning: Det totala avvägda effektvärdet för acceleration överstiger ej 2,5 m/s²

8 1/ RESERVDELSLISTA FÖR BENDOF BATTERIKLIPP DC-16MB Pos. Art.nr. Benämning Antal/ Pos. Art.nr. Benämning Antal/ maskin maskin Klipphuvud Skruv (*) M4x O-ring G Pumphus Bult (IS) M5x Oljeplugg (IS) M10x Tätningsbricka M Packning till oljeplugg Bult-mothåll M10x Packning PH Mothållsfjäder Fjäderbricka M Skär Bult m. bricka (IS) M5x Bult med bricka M5x Bult m. bricka (IS) M5x Bricka 22x15x Fästklamma Lager 6902ZZ Extra handtag Kuggring Gängbricka Växelhus Handtagsgänga Excenteraxel Bricka, 2 hål Kuggdrev Bult (IS) M5x Drevaxel Returfjäder Skruv D4x Kolvpackning, främre Fjäderbricka M Kolv A Gummidämpare B Stödring P B Gummidämpare A O-ring P Motor Styrkil D Gummibricka Rörstift 2x E Motorhus Mutter M5 till stopp K Handtagslock Planbricka M G Brytare Styrning Dammskydd för brytare Returventil J Kontaktfjäderhållare H0 Stödring P I Kontaktblock + fjäder F0 O-ring P H Plåtskruv RXS ST 4.2x9.5 Phil G0 Stödring P F Plåtskruv RXSB ST 4.2x16 Phil Tätring SPNC Batteri EB 12B J0 Tallriksfjäder L Rörstift 3x Fästbricka Kula Segersäkring H O-ring S Hydraulpump Extra returventil Magnetfilter Motor komplett Pumpkolv Plåtlåda DC-16MB Pumpkolvsfjäder Verktygssats DC-16MB Pumpventil 11 mm Pumpkolvstving Ventilfjäder Styrning till ventilfjäder Tryckpackning 11 mm Lager Lagerstyrning Nållager RNAF 8x15x Lagerstyrning Segersäkring H Lager 6901ZZ Packbox 12x25x Utjämningsventil Fäste för utjämningsventil 1

Benämning Antal/ maskin maskin 1 2420101 Klipphuvud 1 51 2192200 Skruv (*) M4x12 2 2 2900009 O-ring G70 1 52 2420152 Pumphus 1 3 2420103 Bult (IS) M5x35 1 53 2410163 Oljeplugg (IS) M10x8 1 4 2420104
