1 Reservdelslista PoolGuard ledande inom utrustning för swimmingpooler

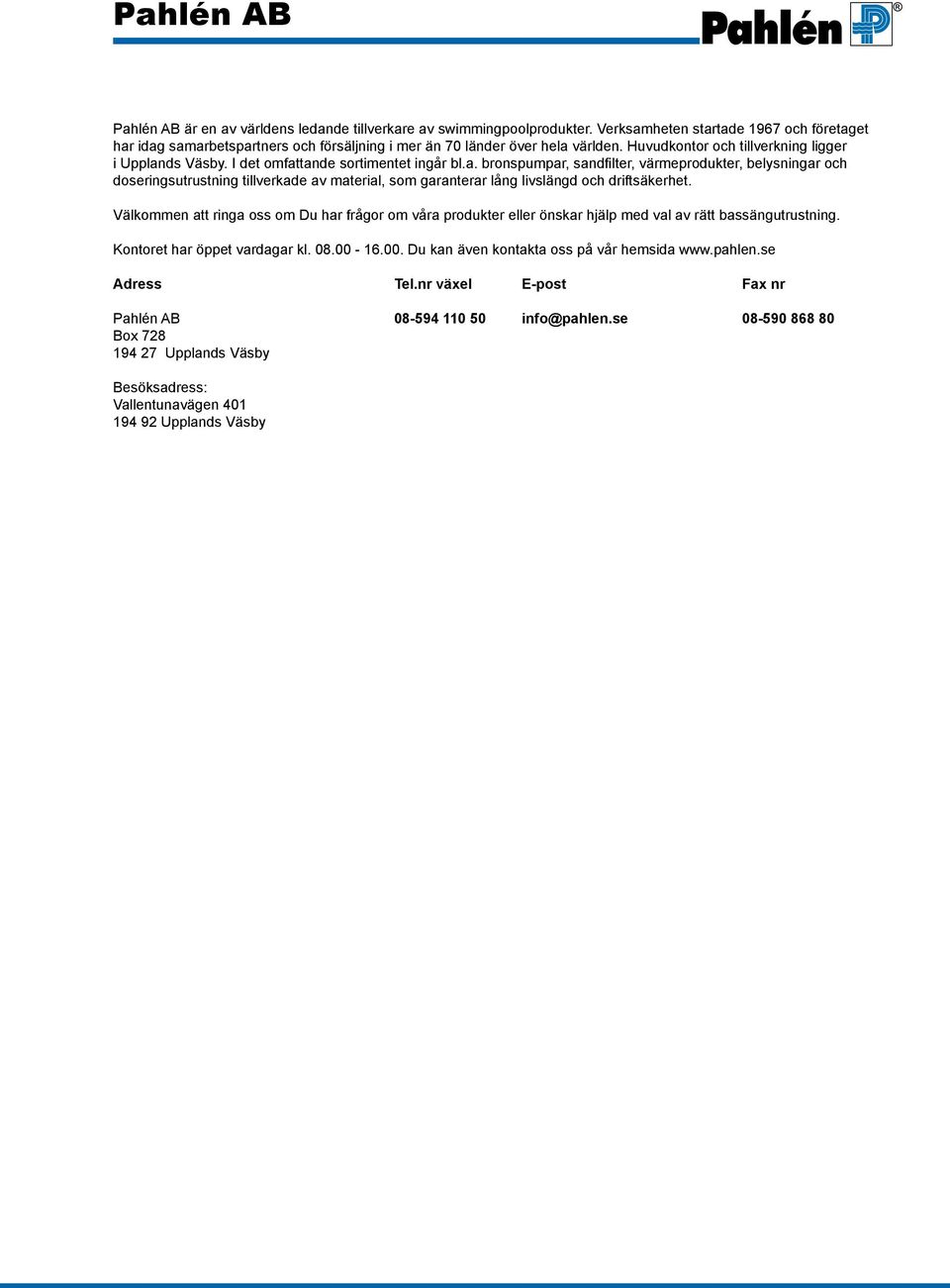

2 Pahlén AB Pahlén AB är en av världens ledande tillverkare av swimmingpoolprodukter. Verksamheten startade 1967 och företaget har idag samarbetspartners och försäljning i mer än 70 länder över hela världen. Huvudkontor och tillverkning ligger i Upplands Väsby. I det omfattande sortimentet ingår bl.a. bronspumpar, sandfilter, värmeprodukter, belysningar och doseringsutrustning tillverkade av material, som garanterar lång livslängd och driftsäkerhet. Välkommen att ringa oss om Du har frågor om våra produkter eller önskar hjälp med val av rätt bassängutrustning. Kontoret har öppet vardagar kl Du kan även kontakta oss på vår hemsida Adress Tel.nr växel E-post Fax nr Pahlén AB info@pahlen.se Box Upplands Väsby Besöksadress: Vallentunavägen Upplands Väsby

I det omfattande sortimentet ingår bl.a. bronspumpar, sandfilter, värmeprodukter, belysningar och doseringsutrustning tillverkade av material, som garanterar lång livslängd och driftsäkerhet.

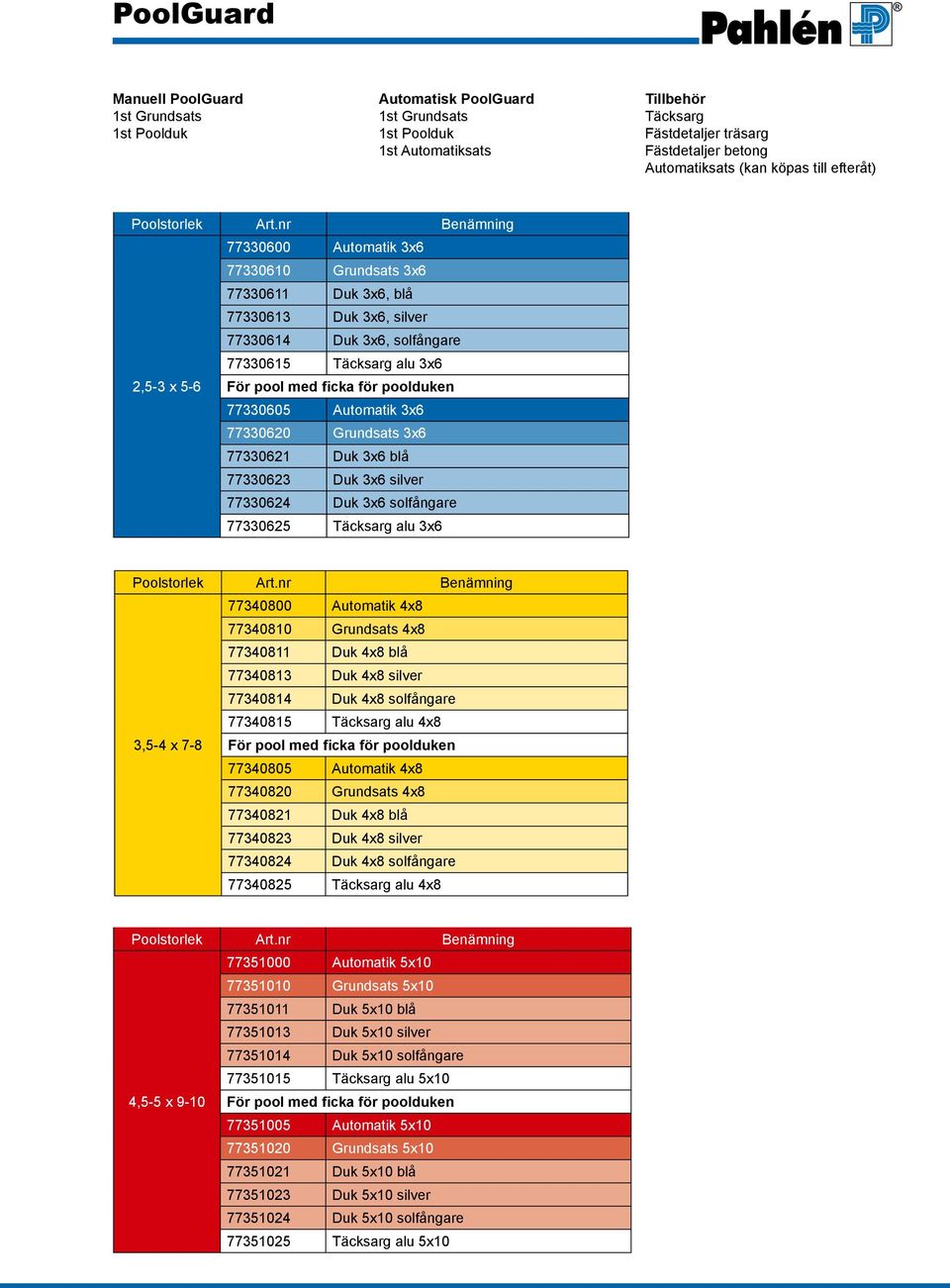

3 PoolGuard Manuell PoolGuard 1st Grundsats 1st Poolduk Automatisk PoolGuard 1st Grundsats 1st Poolduk 1st Automatiksats Tillbehör Täcksarg Fästdetaljer träsarg Fästdetaljer betong Automatiksats (kan köpas till efteråt) Poolstorlek Art.nr Benämning Automatik 3x Grundsats 3x Duk 3x6, blå Duk 3x6, silver Duk 3x6, solfångare Täcksarg alu 3x6 2,5-3 x 5-6 För pool med ficka för poolduken Automatik 3x Grundsats 3x Duk 3x6 blå Duk 3x6 silver Duk 3x6 solfångare Täcksarg alu 3x6 Poolstorlek Art.nr Benämning Automatik 4x Grundsats 4x Duk 4x8 blå Duk 4x8 silver Duk 4x8 solfångare Täcksarg alu 4x8 3,5-4 x 7-8 För pool med ficka för poolduken Automatik 4x Grundsats 4x Duk 4x8 blå Duk 4x8 silver Duk 4x8 solfångare Täcksarg alu 4x8 Poolstorlek Art.nr Benämning Automatik 5x Grundsats 5x Duk 5x10 blå Duk 5x10 silver Duk 5x10 solfångare Täcksarg alu 5x10 4,5-5 x 9-10 För pool med ficka för poolduken Automatik 5x Grundsats 5x Duk 5x10 blå Duk 5x10 silver Duk 5x10 solfångare Täcksarg alu 5x10

nr Benämning 77330600 Automatik 3x6 77330610 Grundsats 3x6 77330611 Duk 3x6, blå 77330613 Duk 3x6, silver 77330614 Duk 3x6, solfångare 77330615 Täcksarg alu 3x6 2,5-3 x 5-6 För pool med ficka för

4 Skenor och vagnar Reservdelsprislista PoolGuard 2012 Sprängskiss nr. 1 Pris/st SEK Produkt Pos. Art.nr. Benämning exkl. moms grupp Enkelskena, höger 4,35 m 2 633:- P Enkelskena, vänster 4.35 m 2 633:- P U-skena, höger 3 961:- P U-skena, vänster 3 961:- P Skruv 5,5x50, 60 pack 350:- P Styrpinne 6 pack 210:- P Vagn, R (högergängad) 307:- P Vagn, L (vänstergängad) 307:- P8 9 Axel Rep.sats till åkvagn PoolGuard 104:- P Skruv 11A - Bricka 11B - Bricka 12 - Nål 15 Hjul 13 Vagnskropp, R (högergängad) 14 Vagnskropp, L (vänstergängad) Frontvagn, R (högergängad) komplett 965:- P Frontvagn, L (vänstergängad) komplett 965:- P8 18 Axel Rep.sats till frontvagn PoolGuard 160:- P Skruv 20 - Bricka A Nål runt 3x7 mm 22 - Kula 23 Hjul 24 Vagnskropp, R (högergängad) 25 Vagnskropp, L (vänstergängad) 26 Bussning Vajerlås, komplett med hylsa 129:- P Hylsa 29 - Bult 30 - Bricka 31 - Mutter Rep.sats Kilar 10-pack PoolGuard 150:- P Kil Vantstag 3,5 m 334:- P Vantstag 4 m 385:- P Vantstag 5 m 458:- P Vantstag 6 m 553:- P Vantstag 8 m 800:- P Vantstag 9 m 832:- P Frontskena 3,5 m 1 773:- P Frontskena 4 m 2 178:- P Frontskena 5 m 2 716:- P Frontskena 6 m 5 032:- P Frontskena 8 m 6 717:- P Frontskena 9 m 7 599:- P Dukskena 2 meters längd 88:- P Låsmutter höger 22:- P Låsmutter vänster 22:- P Fjäderpaket med stag, 2 sidor 819:- P8 Reservdelslista Pahlén PoolGuard 2012 Sid. 2 Gäller från

35 m 2 633:- P8 3 77003 U-skena, höger 3 961:- P8 4 77004 U-skena, vänster 3 961:- P8 5 777331 Skruv 5,5x50, 60 pack 350:- P8 6 777314 Styrpinne 6 pack 210:- P8 7 77007 Vagn, R (högergängad) 307:- P8

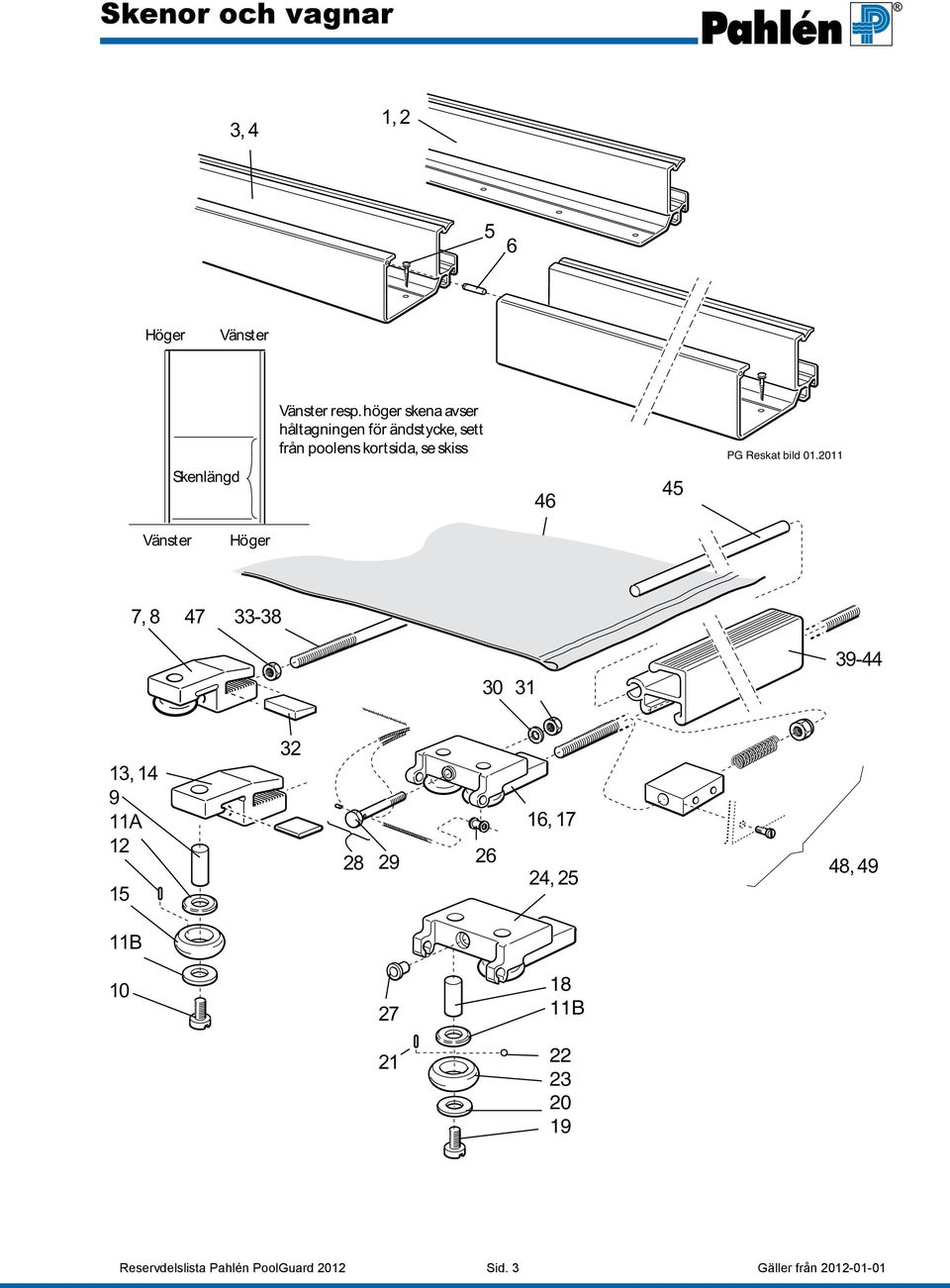

5 Skenor och vagnar 3, 4 1, Höger Vänster Skenlängd Vänster resp. höger skena avser håltagningen förändstycke, sett från poolens kortsida, se skiss PG Reskat bild Vänster Höger 7, , A , 17 24, 25 48, 49 11B B Reservdelslista Pahlén PoolGuard 2012 Sid. 3 Gäller från

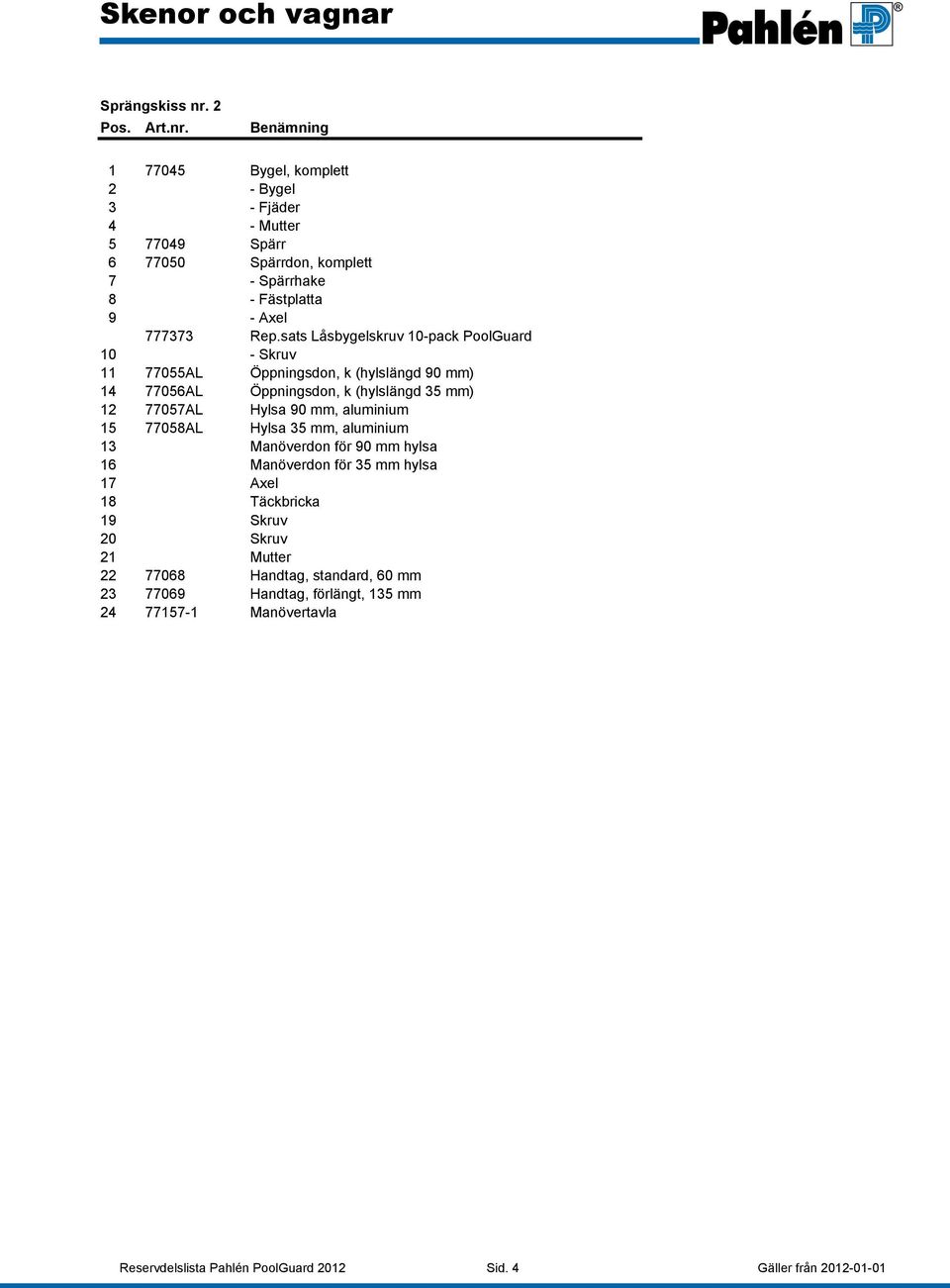

6 Skenor och vagnar Sprängskiss nr. 2 Pris/st SEK Produkt Pos. Art.nr. Benämning exkl. moms grupp Bygel, komplett 234:- P8 2 - Bygel 3 - Fjäder 4 - Mutter Spärr Spärrdon, komplett 362:- P8 7 - Spärrhake 8 - Fästplatta 9 - Axel Rep.sats Låsbygelskruv 10-pack PoolGuard 50:- P Skruv AL Öppningsdon, k (hylslängd 90 mm) 1 431:- P AL Öppningsdon, k (hylslängd 35 mm) 1 238:- P AL Hylsa 90 mm, aluminium 862:- P AL Hylsa 35 mm, aluminium 735:- P8 13 Manöverdon för 90 mm hylsa 16 Manöverdon för 35 mm hylsa 17 Axel 18 Täckbricka 19 Skruv 20 Skruv 21 Mutter Handtag, standard, 60 mm 330:- P Handtag, förlängt, 135 mm 965:- P Manövertavla 103:- P8 Reservdelslista Pahlén PoolGuard 2012 Sid. 4 Gäller från

sats Låsbygelskruv 10-pack PoolGuard 50:- P8 10 - Skruv 11 77055AL Öppningsdon, k (hylslängd 90 mm) 1 431:- P8 14 77056AL Öppningsdon, k (hylslängd 35 mm) 1 238:- P8 12 77057AL Hylsa 90 mm, aluminium

7 Skenor och vagnar OPEN OPEN 23 12, , , PG Reskat bild Reservdelslista Pahlén PoolGuard 2012 Sid. 5 Gäller från

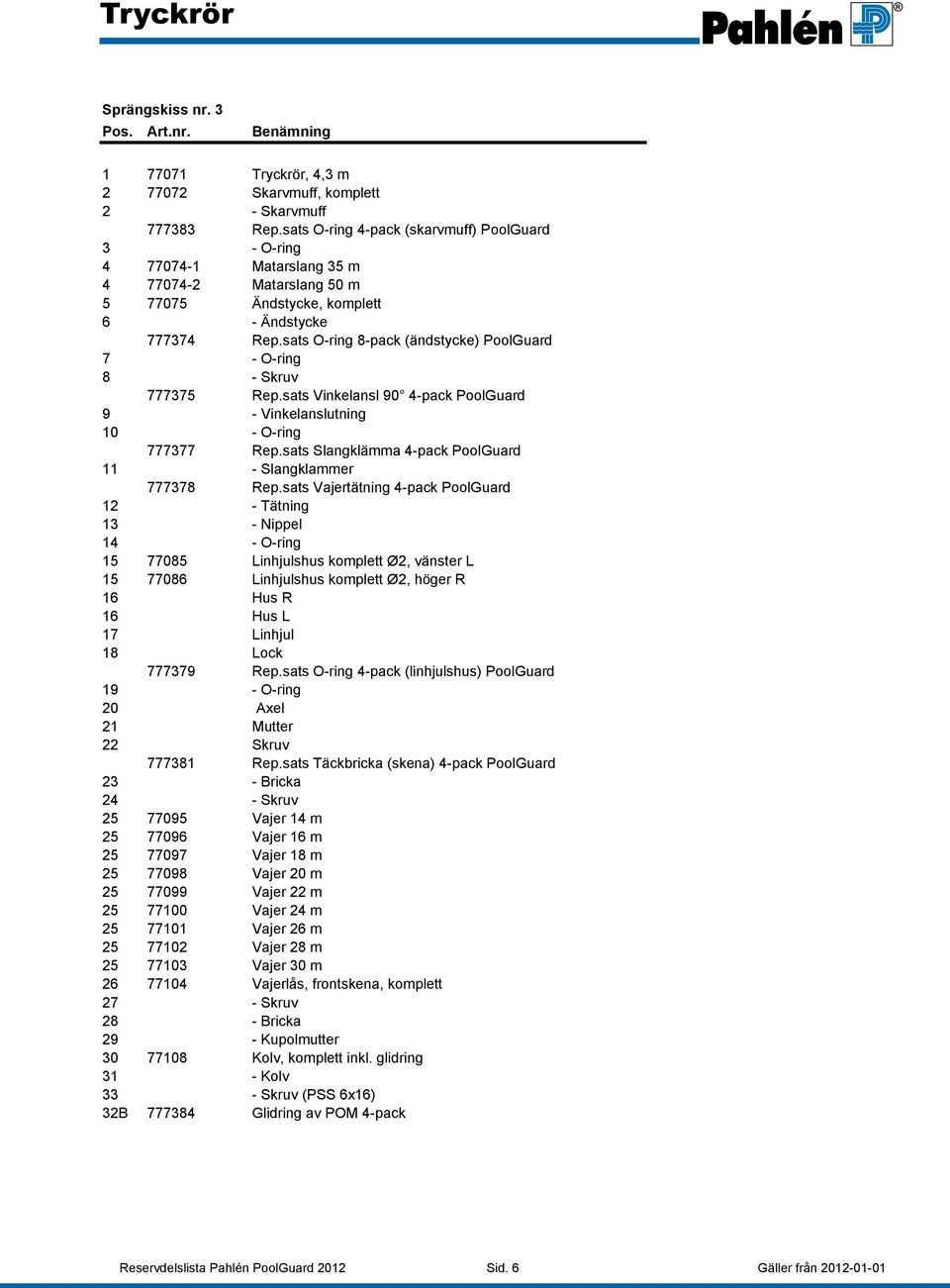

8 Tryckrör Sprängskiss nr. 3 Pris/st SEK Produkt Pos. Art.nr. Benämning exkl. moms grupp Tryckrör, 4,3 m 719:- P Skarvmuff, komplett 469:- P8 2 - Skarvmuff Rep.sats O-ring 4-pack (skarvmuff) PoolGuard 64:- P8 3 - O-ring Matarslang 35 m 1 960:- P Matarslang 50 m 2 800:- P Ändstycke, komplett 586:- P8 6 - Ändstycke Rep.sats O-ring 8-pack (ändstycke) PoolGuard 136:- P8 7 - O-ring 8 - Skruv Rep.sats Vinkelansl 90 4-pack PoolGuard 356:- P8 9 - Vinkelanslutning 10 - O-ring Rep.sats Slangklämma 4-pack PoolGuard 200:- P Slangklammer Rep.sats Vajertätning 4-pack PoolGuard 244:- P Tätning 13 - Nippel 14 - O-ring Linhjulshus komplett Ø2, vänster L 323:- P Linhjulshus komplett Ø2, höger R 323:- P8 16 Hus R 16 Hus L 17 Linhjul 18 Lock Rep.sats O-ring 4-pack (linhjulshus) PoolGuard 64:- P O-ring 20 Axel 21 Mutter 22 Skruv Rep.sats Täckbricka (skena) 4-pack PoolGuard 132:- P Bricka 24 - Skruv Vajer 14 m 462:- P Vajer 16 m 512:- P Vajer 18 m 558:- P Vajer 20 m 613:- P Vajer 22 m 669:- P Vajer 24 m 719:- P Vajer 26 m 776:- P Vajer 28 m 832:- P Vajer 30 m 881:- P Vajerlås, frontskena, komplett 81:- P Skruv 28 - Bricka 29 - Kupolmutter Kolv, komplett inkl. glidring 748:- P Kolv 33 - Skruv (PSS 6x16) 32B Glidring av POM 4-pack 456:- P8 Reservdelslista Pahlén PoolGuard 2012 Sid. 6 Gäller från

sats O-ring 8-pack (ändstycke) PoolGuard 136:- P8 7 - O-ring 8 - Skruv 777375 Rep.sats Vinkelansl 90 4-pack PoolGuard 356:- P8 9 - Vinkelanslutning 10 - O-ring 777377 Rep.

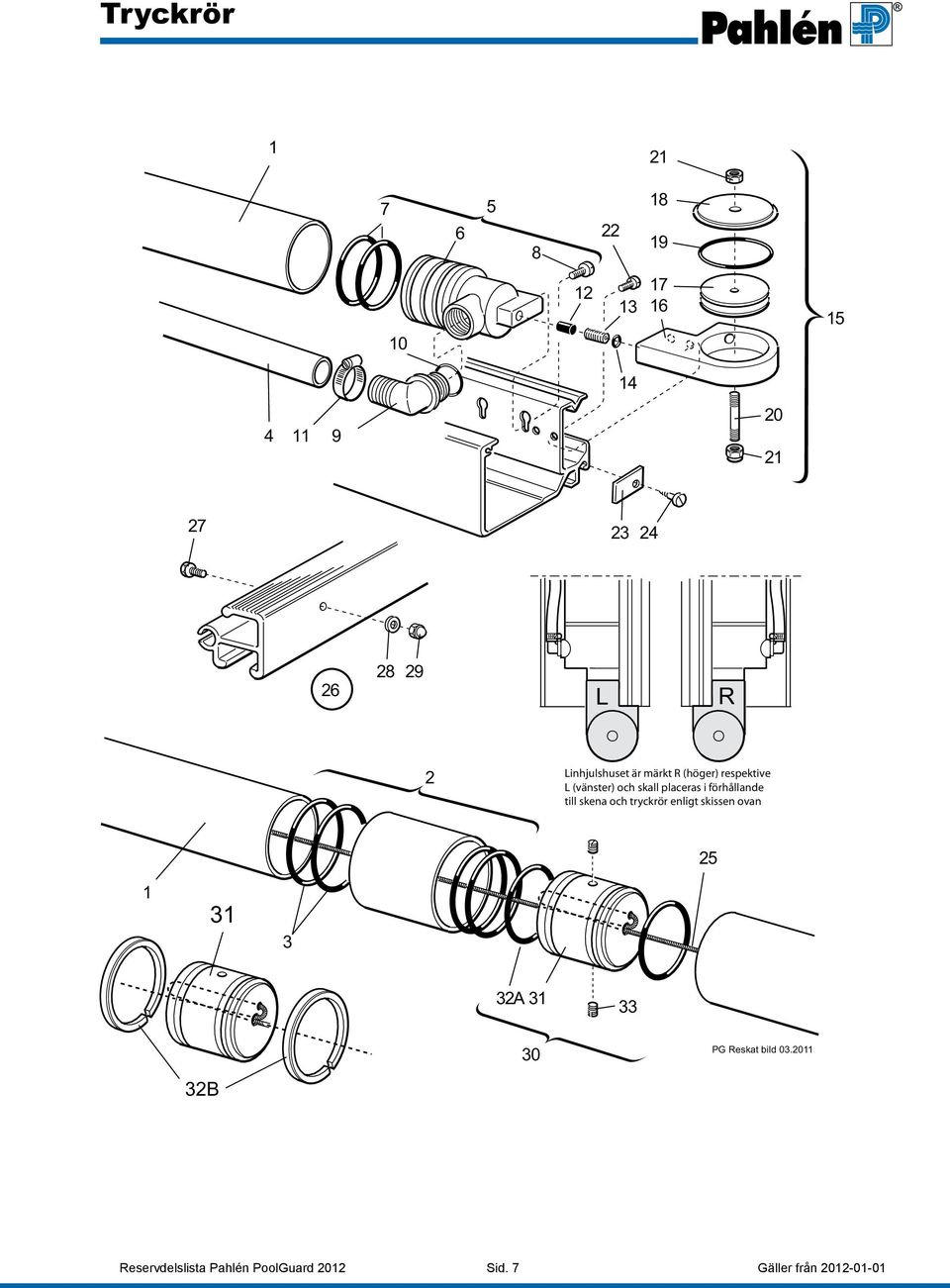

9 Tryckrör L R 2 Linhjulshuset är märkt R (höger) respektive L (vänster) och skall placeras i förhållande till skena och tryckrör enligt skissen ovan A PG Reskat bild B Reservdelslista Pahlén PoolGuard 2012 Sid. 7 Gäller från

förhållande till skena och tryckrör enligt skissen ovan 25 1 31 3 32 A 31 33 30 PG

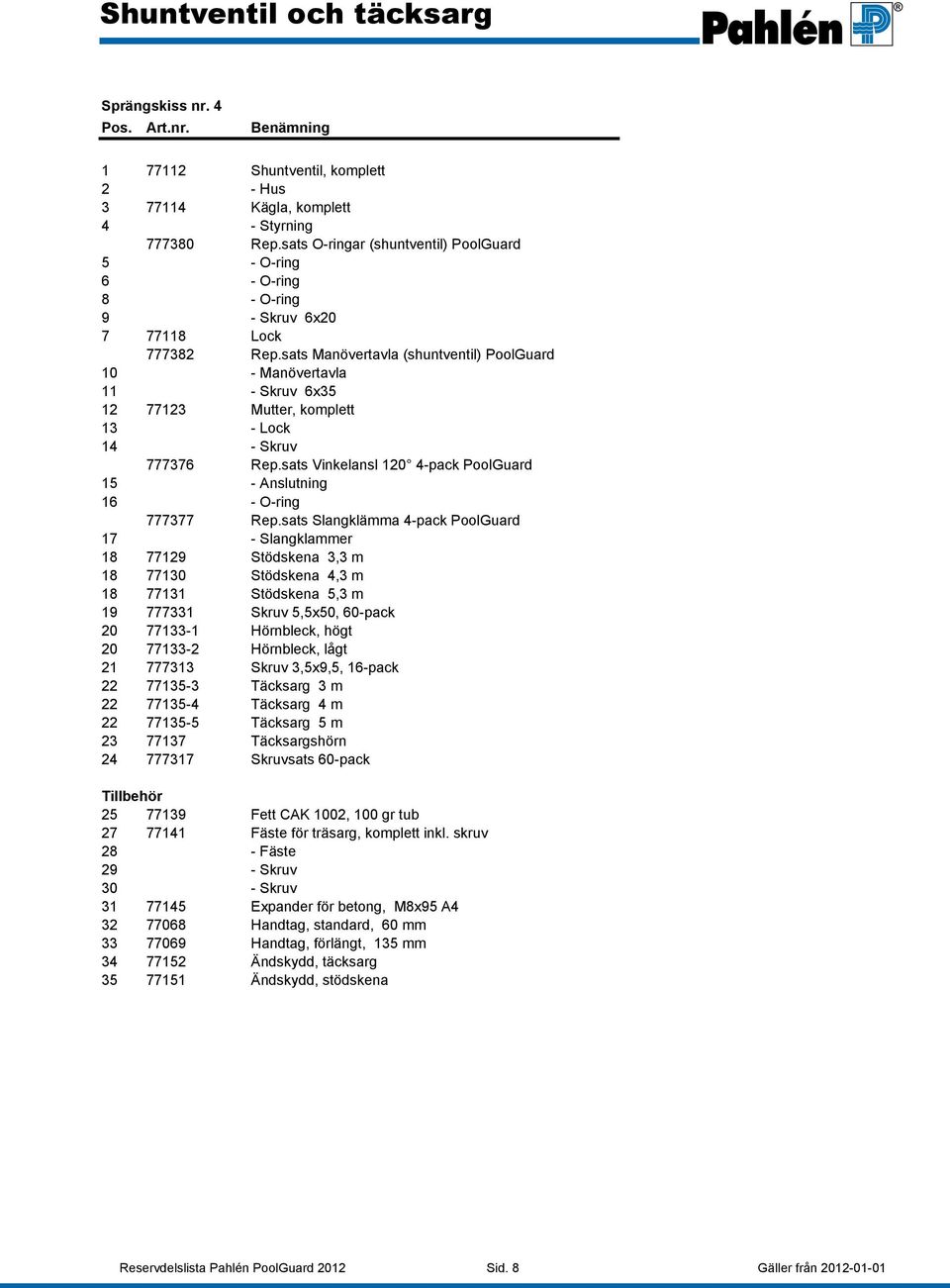

10 Shuntventil och täcksarg Sprängskiss nr. 4 Pris/st SEK Produkt Pos. Art.nr. Benämning exkl. moms grupp Shuntventil, komplett 4 547:- P8 2 - Hus Kägla, komplett 1 339:- P8 4 - Styrning Rep.sats O-ringar (shuntventil) PoolGuard 86:- P8 5 - O-ring 6 - O-ring 8 - O-ring 9 - Skruv 6x Lock 1 008:- P Rep.sats Manövertavla (shuntventil) PoolGuard 284:- P Manövertavla 11 - Skruv 6x Mutter, komplett 179:- P Lock 14 - Skruv Rep.sats Vinkelansl pack PoolGuard 356:- P Anslutning 16 - O-ring Rep.sats Slangklämma 4-pack PoolGuard 200:- P Slangklammer Stödskena 3,3 m 1 529:- P Stödskena 4,3 m 2 080:- P Stödskena 5,3 m 2 578:- P Skruv 5,5x50, 60-pack 350:- P Hörnbleck, högt 111:- P Hörnbleck, lågt 111:- P Skruv 3,5x9,5, 16-pack 48:- P Täcksarg 3 m 1 405:- P Täcksarg 4 m 1 919:- P Täcksarg 5 m 2 359:- P Täcksargshörn 920:- P Skruvsats 60-pack 180:- P8 Tillbehör Fett CAK 1002, 100 gr tub 330:- P Fäste för träsarg, komplett inkl. skruv 79:- P Fäste 29 - Skruv 30 - Skruv Expander för betong, M8x95 A4 42:- P Handtag, standard, 60 mm 330:- P Handtag, förlängt, 135 mm 965:- P Ändskydd, täcksarg 458:- P Ändskydd, stödskena 485:- P8 Reservdelslista Pahlén PoolGuard 2012 Sid. 8 Gäller från

sats O-ringar (shuntventil) PoolGuard 86:- P8 5 - O-ring 6 - O-ring 8 - O-ring 9 - Skruv 6x20 7 77118 Lock 1 008:- P8 777382 Rep.

11 Shuntventil och täcksarg POOL POOLGUARD PG Reskat bild Reservdelslista Pahlén PoolGuard 2012 Sid. 9 Gäller från

24 19 18 26 29 28 30 31 21 20 PG Reskat bild 02.

12 Fästen Fästen Pris/st SEK Produkt Pos. Art.nr. Benämning exkl. moms grupp Fäste modell 1 för fästplatta 1½ och 2 ventil 951:- P Fäste modell 2 för fästplatta 1½ och 2 ventil 951:- P Fäste modell 3 för fästplatta 1½ och 2 ventil 1 078:- P Fästplatta för 1½ ventil 546:- P Fästplatta för 2 ventil 707:- P8 Reservdelslista Pahlén PoolGuard 2012 Sid. 10 Gäller från

fästplatta 1½ och 2 ventil 951:- P8 3 77189 Fäste modell 3 för fästplatta 1½ och 2 ventil 1 078:- P8 4

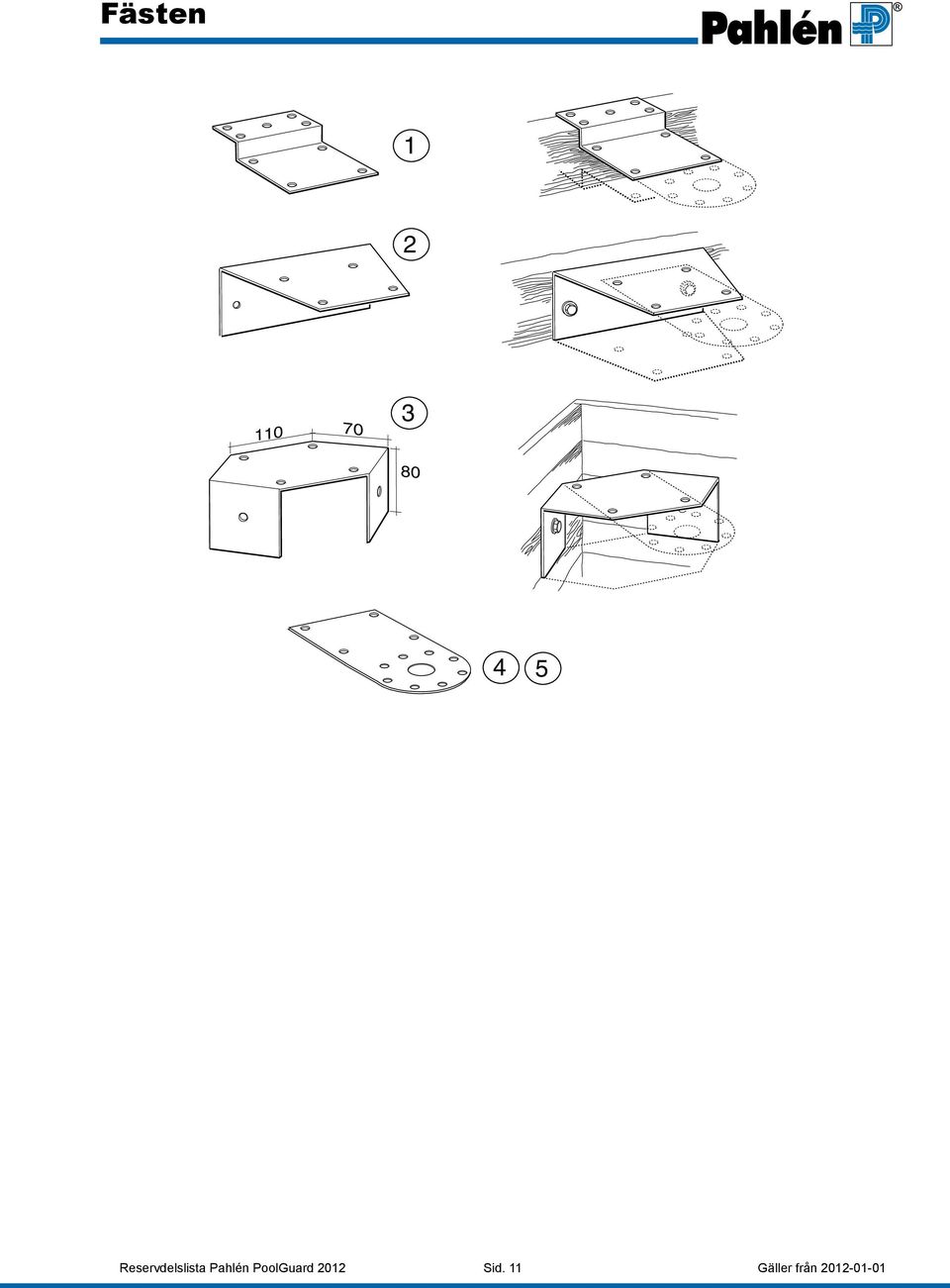

13 Fästen Reservdelslista Pahlén PoolGuard 2012 Sid. 11 Gäller från

14 Anteckningar Reservdelslista Pahlén PoolGuard 2012 Sid. 12 Gäller från

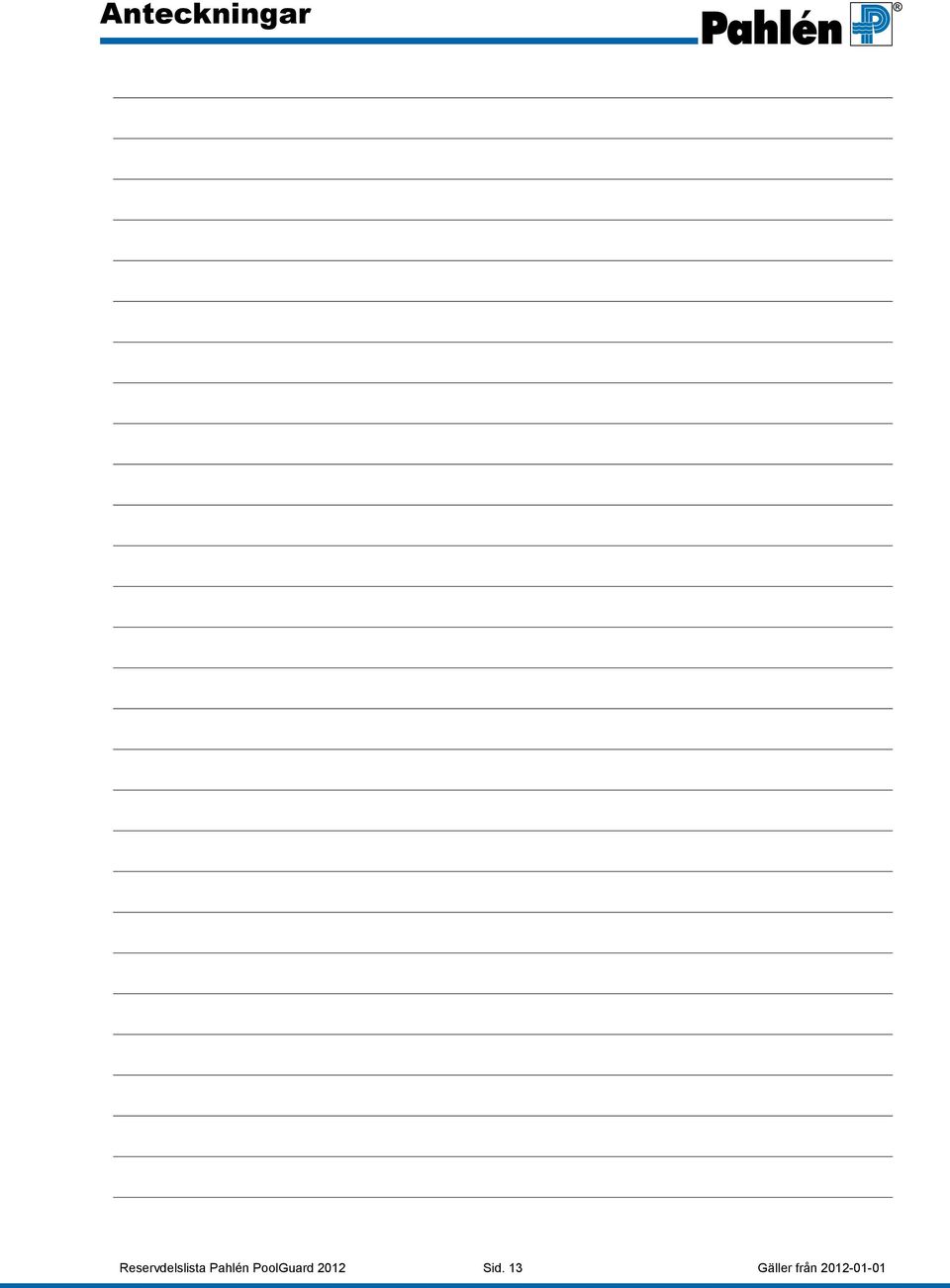

15 Anteckningar Reservdelslista Pahlén PoolGuard 2012 Sid. 13 Gäller från

16 Reservation för ev. tryckfel. Rätt till ändringar av tekniska specifikationer och sortiment förbehålles. ledande inom utrustning för swimmingpooler
