1 Edition

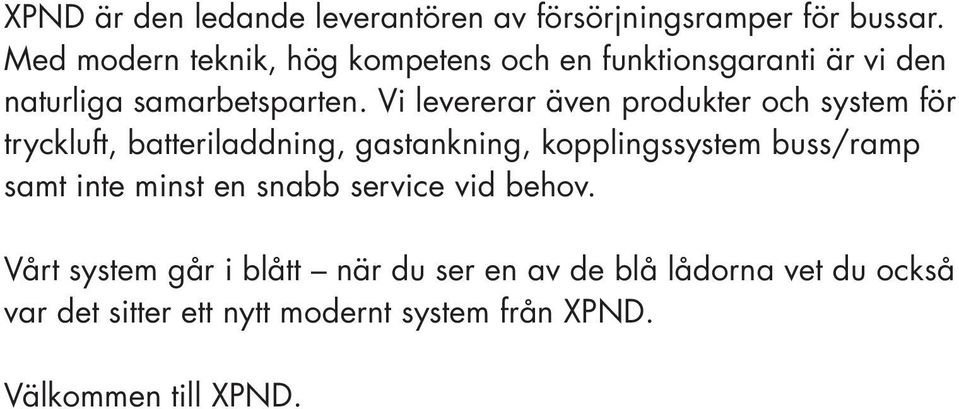

2 är den ledande leverantören av försörjningsramper för bussar. Med modern teknik, hög kompetens och en funktionsgaranti är vi den naturliga samarbetsparten. Vi levererar även produkter och system för tryckluft, batteriladdning, gastankning, kopplingssystem buss/ramp samt inte minst en snabb service vid behov. Vårt system går i blått när du ser en av de blå lådorna vet du också var det sitter ett nytt modernt system från. Välkommen till.

Vi levererar även produkter och system för tryckluft, batteriladdning, gastankning, kopplingssystem buss/ramp

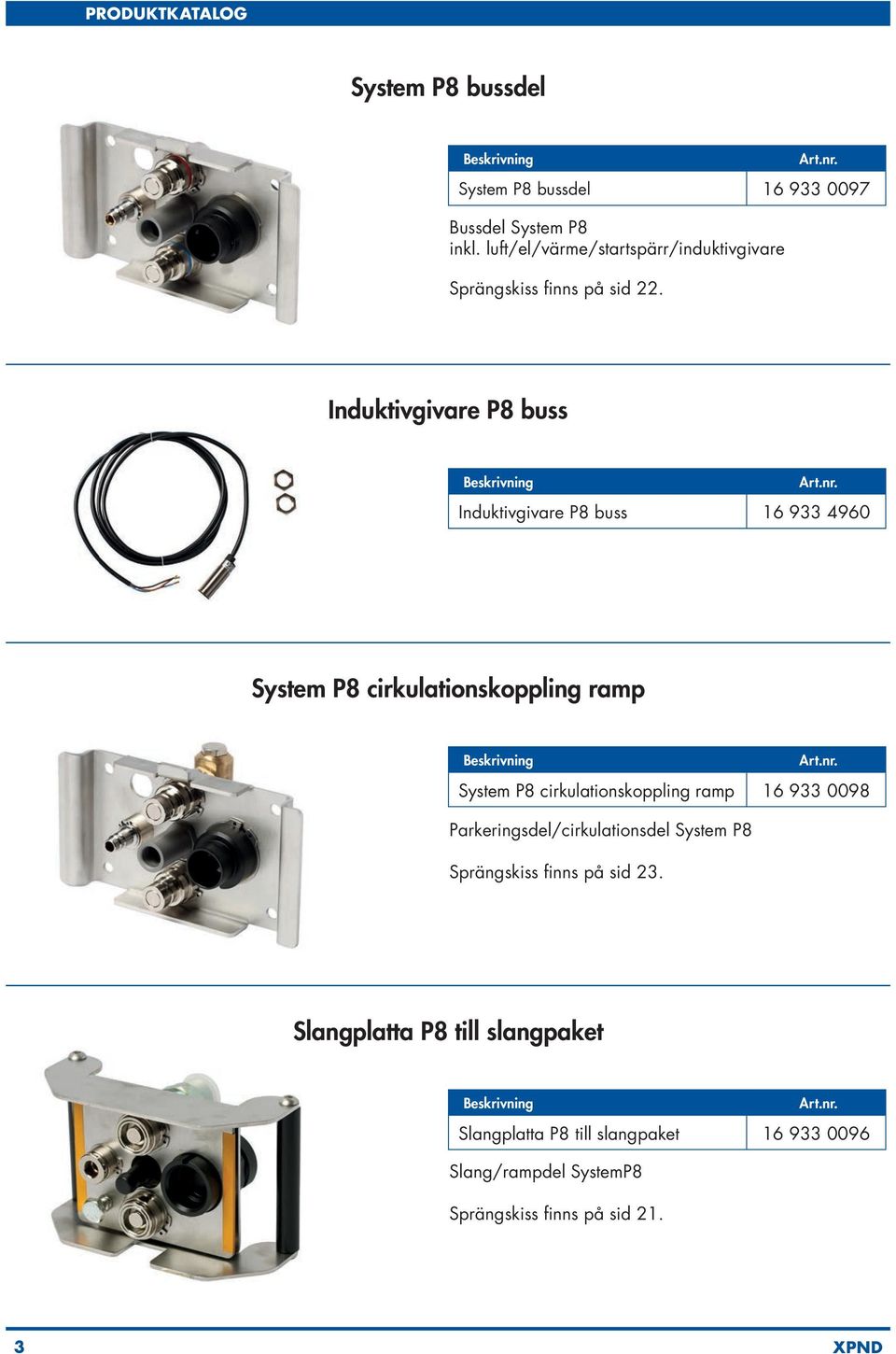

3 System P8 bussdel System P8 bussdel Bussdel System P8 inkl. luft/el/värme/startspärr/induktivgivare Sprängskiss finns på sid 22. Induktivgivare P8 buss Induktivgivare P8 buss System P8 cirkulationskoppling ramp System P8 cirkulationskoppling ramp Parkeringsdel/cirkulationsdel System P8 Sprängskiss finns på sid 23. Slangplatta P8 till slangpaket Slangplatta P8 till slangpaket Slang/rampdel SystemP8 Sprängskiss finns på sid 21. 3

Induktivgivare P8 buss Induktivgivare P8 buss 16 933 4960 System P8 cirkulationskoppling ramp System P8

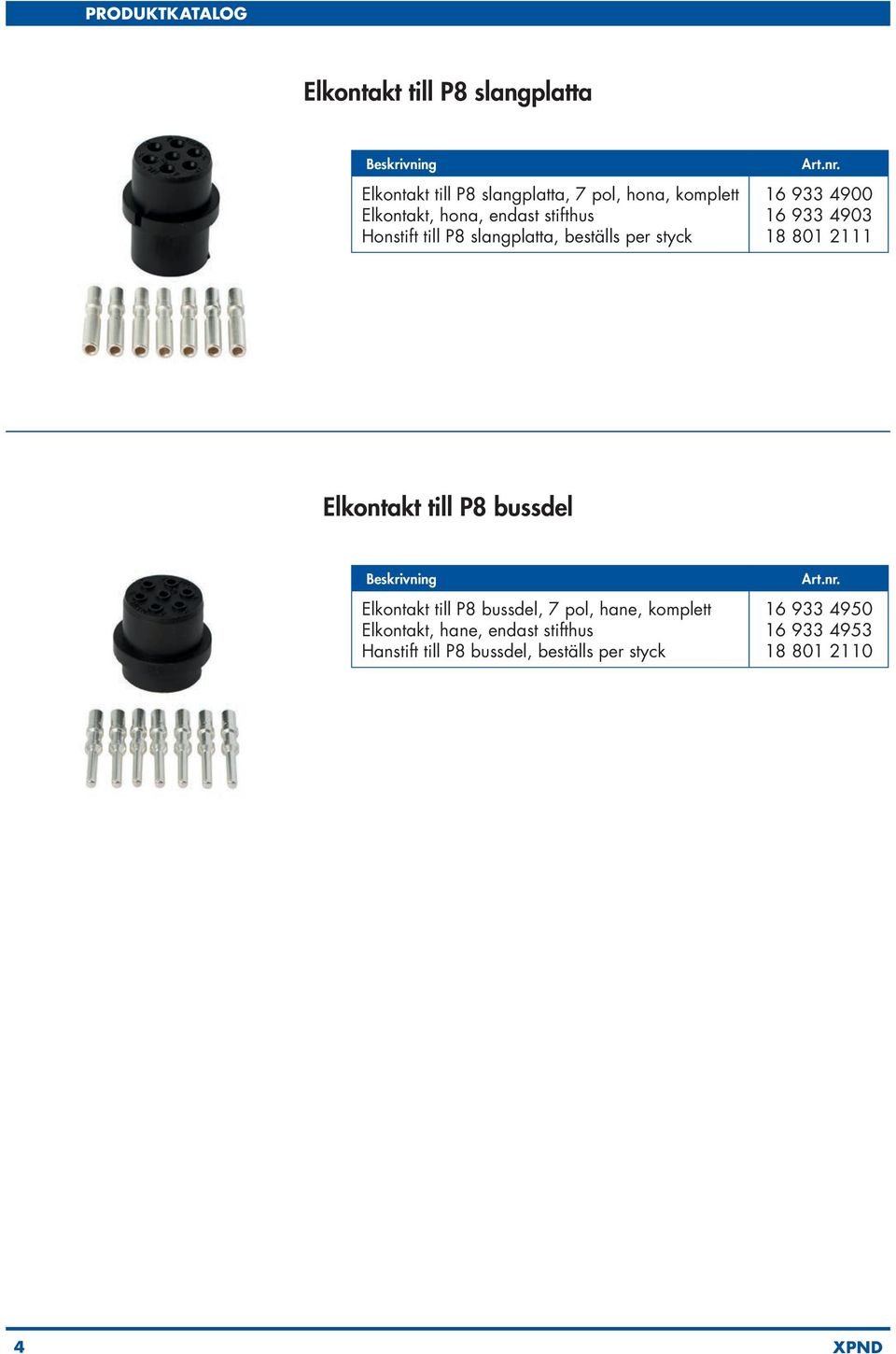

4 Elkontakt till P8 slangplatta Elkontakt till P8 slangplatta, 7 pol, hona, komplett Elkontakt, hona, endast stifthus Honstift till P8 slangplatta, beställs per styck Elkontakt till P8 bussdel Elkontakt till P8 bussdel, 7 pol, hane, komplett Elkontakt, hane, endast stifthus Hanstift till P8 bussdel, beställs per styck

801 2111 Elkontakt till P8 bussdel Elkontakt till P8 bussdel, 7 pol, hane, komplett Elkontakt,

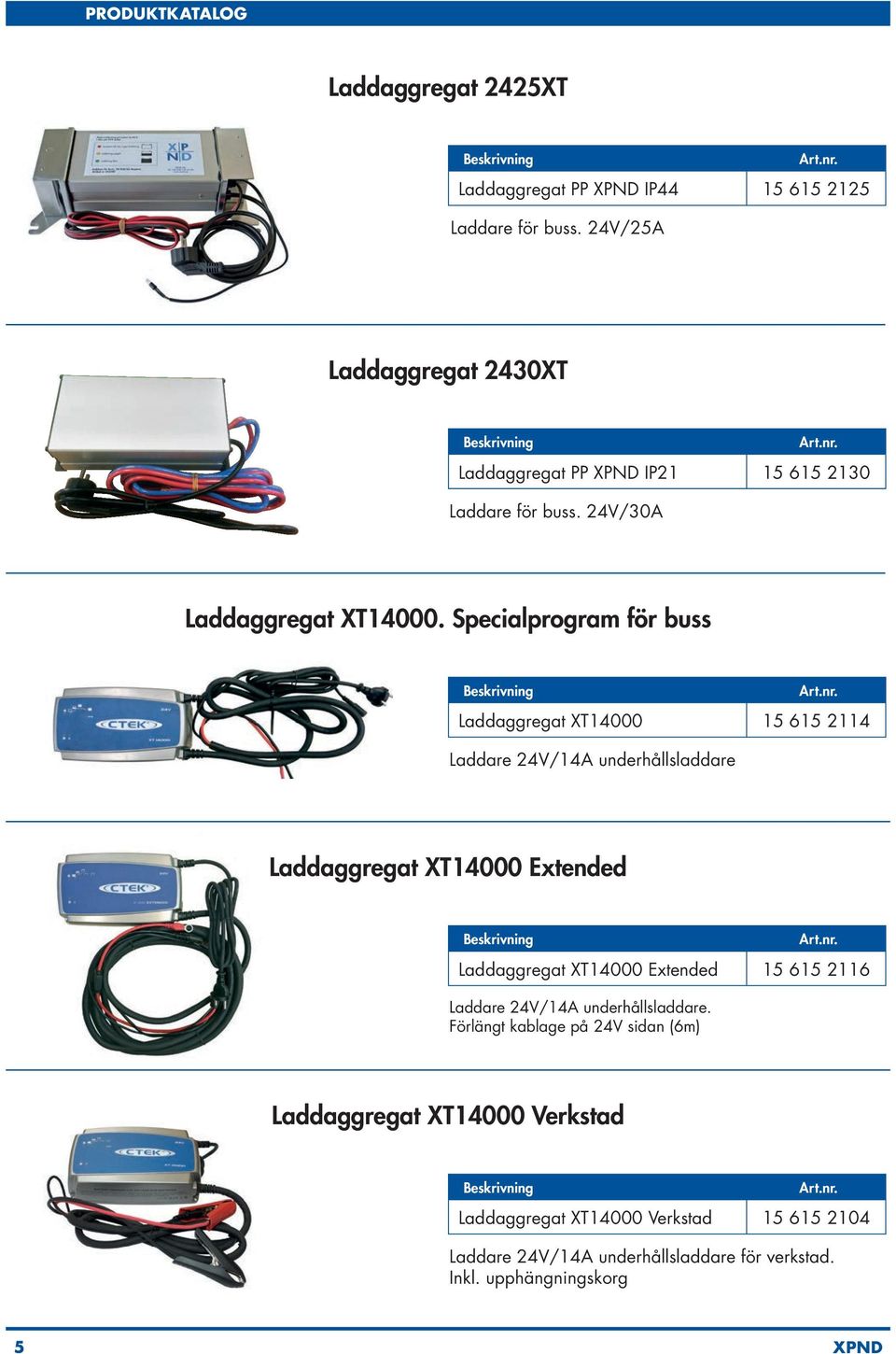

5 Laddaggregat 2425XT Laddaggregat PP IP Laddare för buss. 24V/25A Laddaggregat 2430XT Laddaggregat PP IP Laddare för buss. 24V/30A Laddaggregat XT Specialprogram för buss Laddaggregat XT Laddare 24V/14A underhållsladdare Laddaggregat XT14000 Extended Laddaggregat XT14000 Extended Laddare 24V/14A underhållsladdare. Förlängt kablage på 24V sidan (6m) Laddaggregat XT14000 Verkstad Laddaggregat XT14000 Verkstad Laddare 24V/14A underhållsladdare för verkstad. Inkl. upphängningskorg 5

Specialprogram för buss Laddaggregat XT14000 15 615 2114 Laddare 24V/14A underhållsladdare Laddaggregat XT14000 Extended Laddaggregat

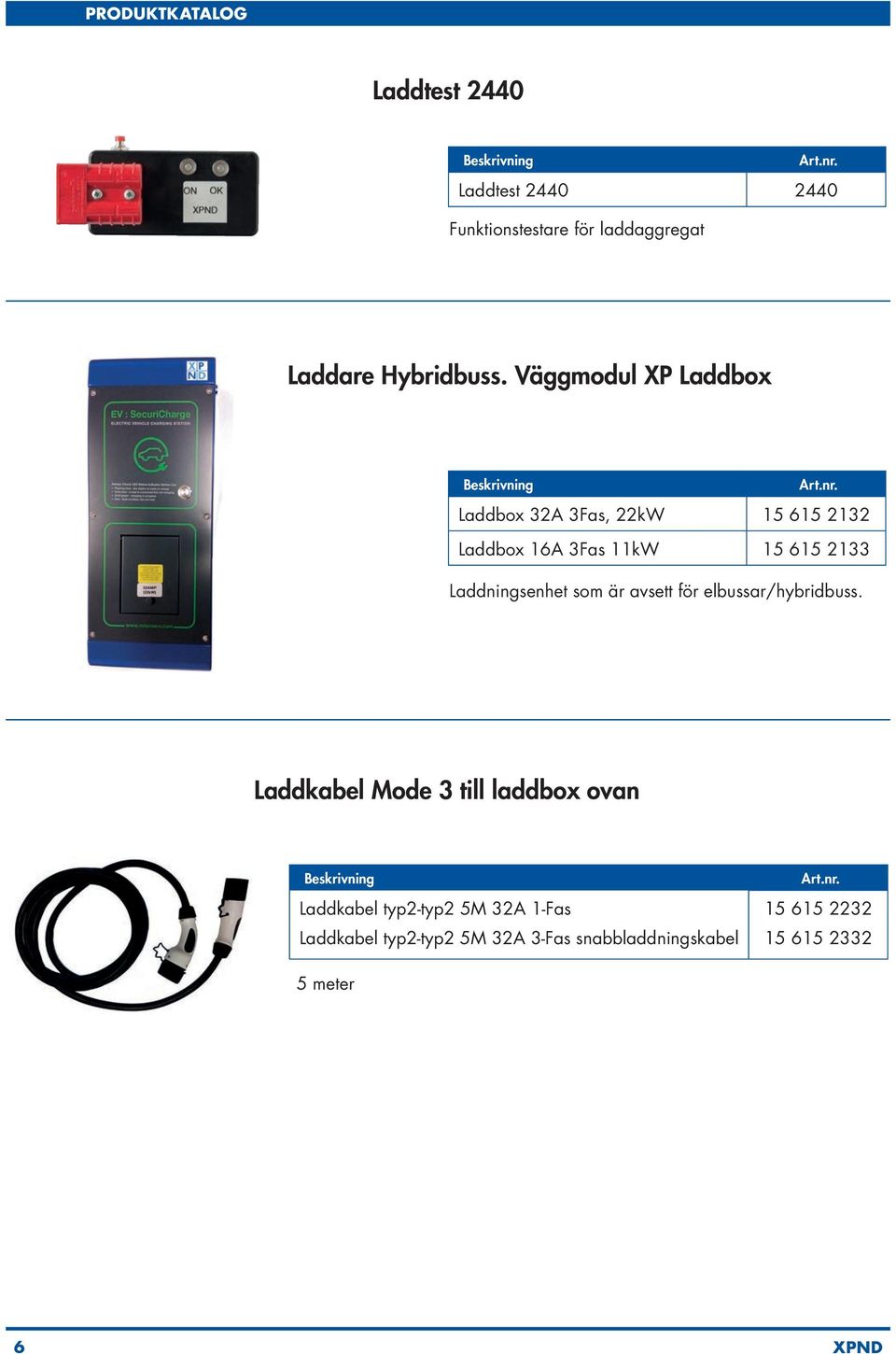

6 Laddtest 2440 Laddtest Funktionstestare för laddaggregat Laddare Hybridbuss. Väggmodul XP Laddbox Laddbox 32A 3Fas, 22kW Laddbox 16A 3Fas 11kW Laddningsenhet som är avsett för elbussar/hybridbuss. Laddkabel Mode 3 till laddbox ovan Laddkabel typ2-typ2 5M 32A 1-Fas Laddkabel typ2-typ2 5M 32A 3-Fas snabbladdningskabel meter 6

Laddningsenhet som är avsett för elbussar/hybridbuss.

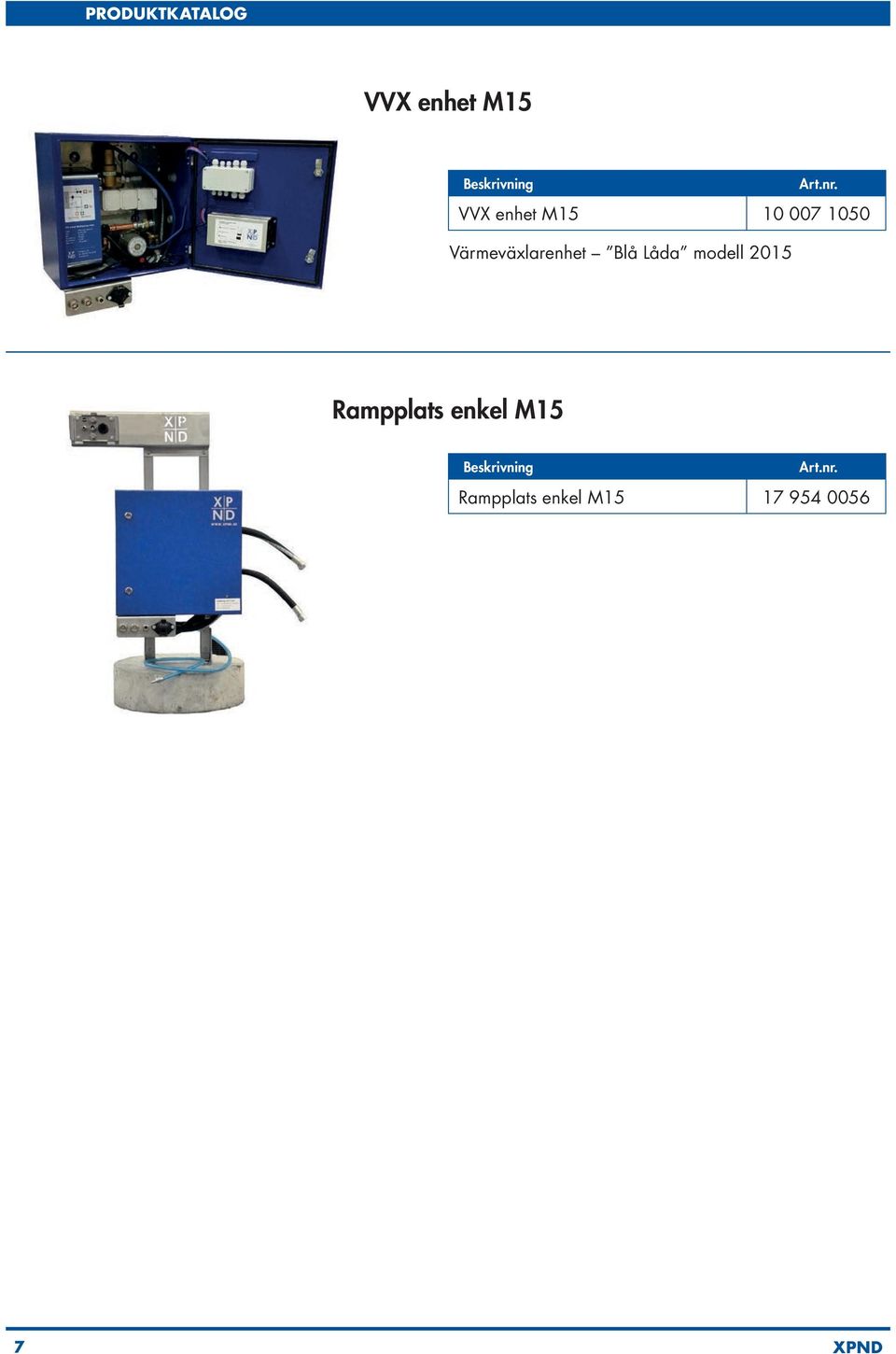

7 VVX enhet M15 VVX enhet M Värmeväxlarenhet Blå Låda modell 2015 Rampplats enkel M15 Rampplats enkel M

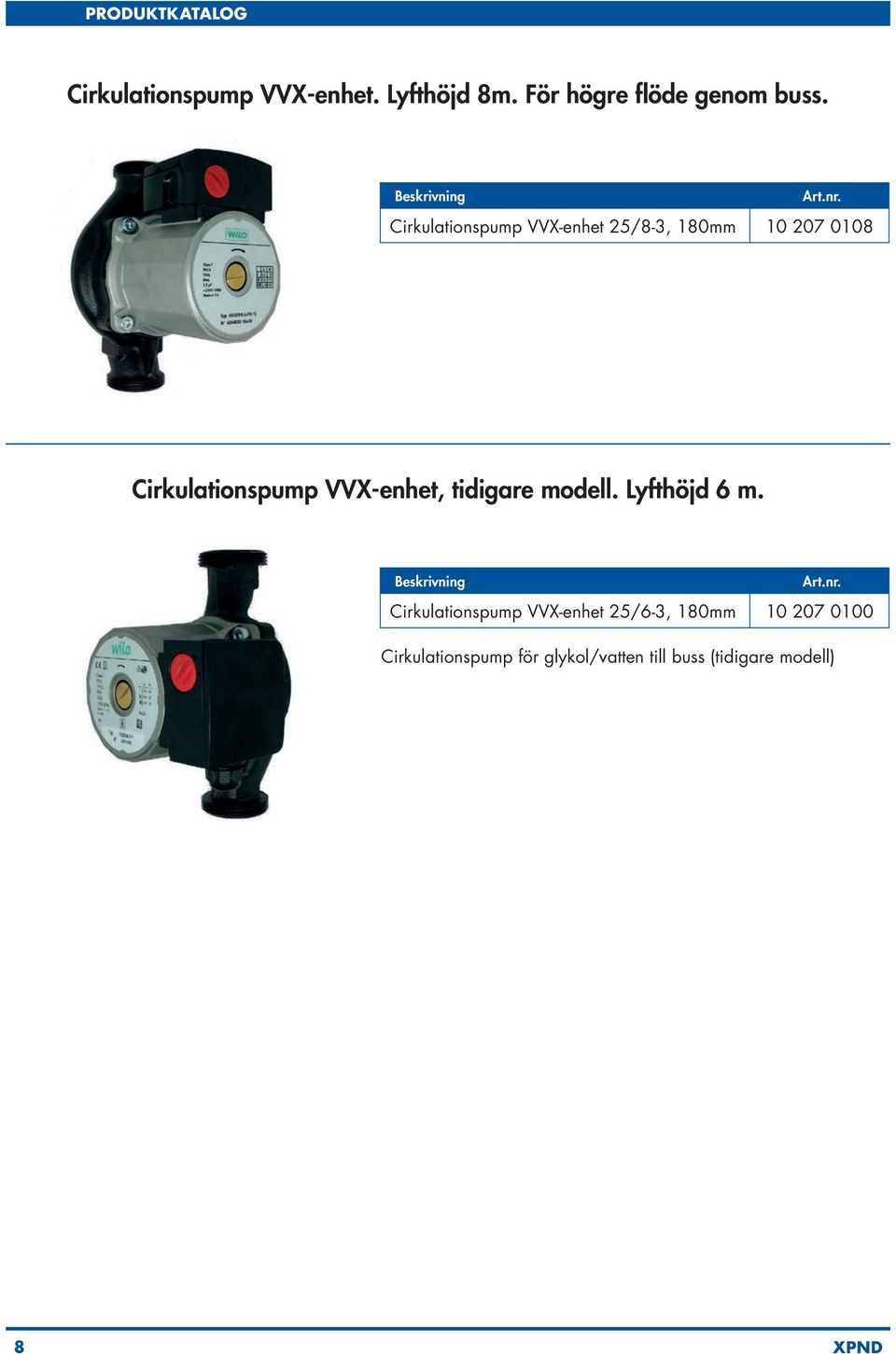

8 Cirkulationspump VVX-enhet. Lyfthöjd 8m. För högre flöde genom buss. Cirkulationspump VVX-enhet 25/8-3, 180mm Cirkulationspump VVX-enhet, tidigare modell. Lyfthöjd 6 m. Cirkulationspump VVX-enhet 25/6-3, 180mm Cirkulationspump för glykol/vatten till buss (tidigare modell) 8

VVX-enhet, tidigare modell. Lyfthöjd 6 m.

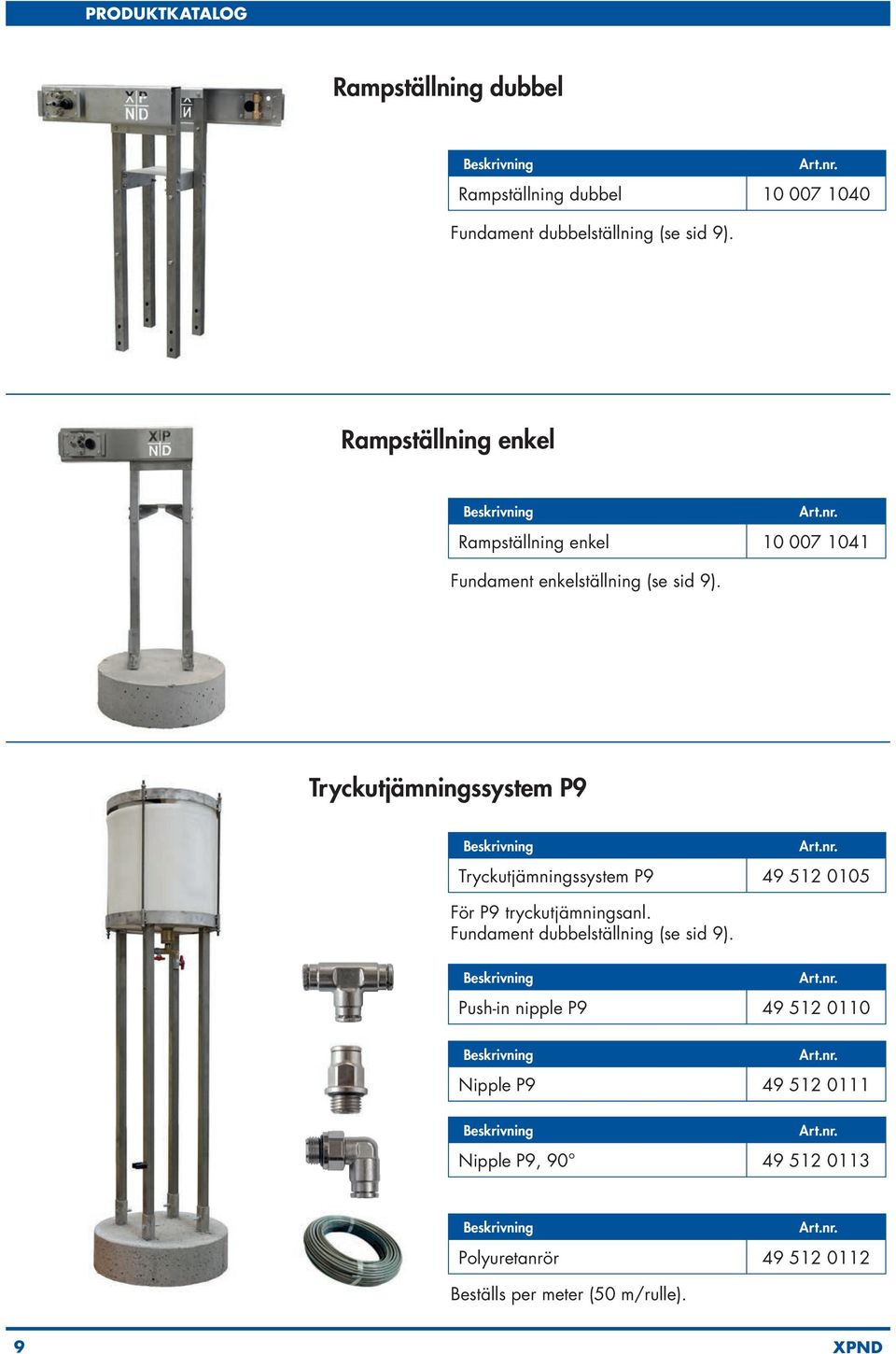

9 Rampställning dubbel Rampställning dubbel Fundament dubbelställning (se sid 9). Rampställning enkel Rampställning enkel Fundament enkelställning (se sid 9). Tryckutjämningssystem P9 Tryckutjämningssystem P För P9 tryckutjämningsanl. Fundament dubbelställning (se sid 9). Push-in nipple P Nipple P Nipple P9, Polyuretanrör Beställs per meter (50 m/rulle). 9

Tryckutjämningssystem P9 Tryckutjämningssystem P9 49 512 0105 För P9 tryckutjämningsanl.

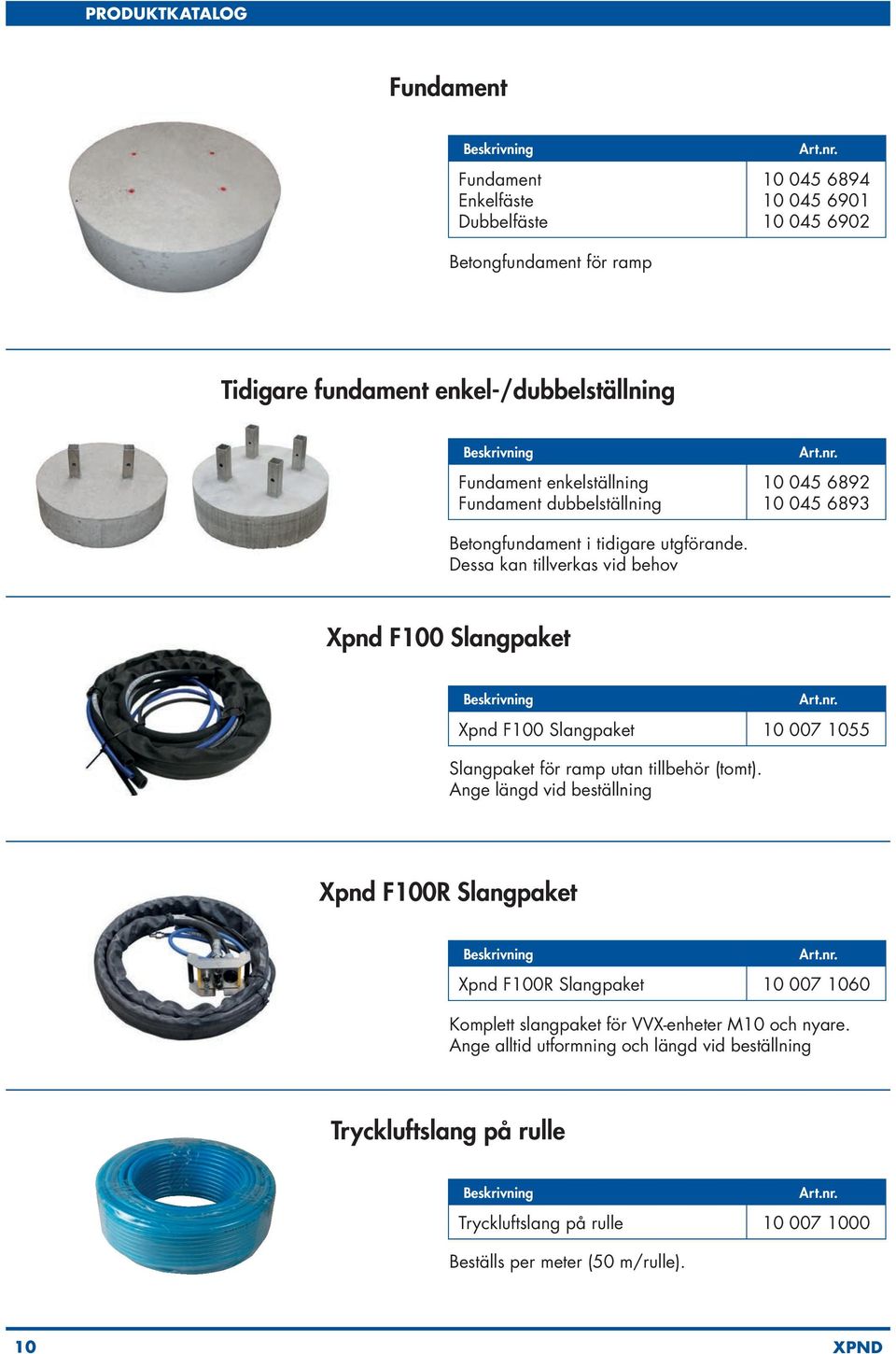

10 Fundament Fundament Enkelfäste Dubbelfäste Betongfundament för ramp Tidigare fundament enkel-/dubbelställning Fundament enkelställning Fundament dubbelställning Betongfundament i tidigare utgförande. Dessa kan tillverkas vid behov Xpnd F100 Slangpaket Xpnd F100 Slangpaket Slangpaket för ramp utan tillbehör (tomt). Ange längd vid beställning Xpnd F100R Slangpaket Xpnd F100R Slangpaket Komplett slangpaket för VVX-enheter M10 och nyare. Ange alltid utformning och längd vid beställning Tryckluftslang på rulle Tryckluftslang på rulle Beställs per meter (50 m/rulle). 10

Dessa kan tillverkas vid behov Xpnd F100 Slangpaket Xpnd F100 Slangpaket 10 007 1055 Slangpaket för ramp utan tillbehör (tomt).

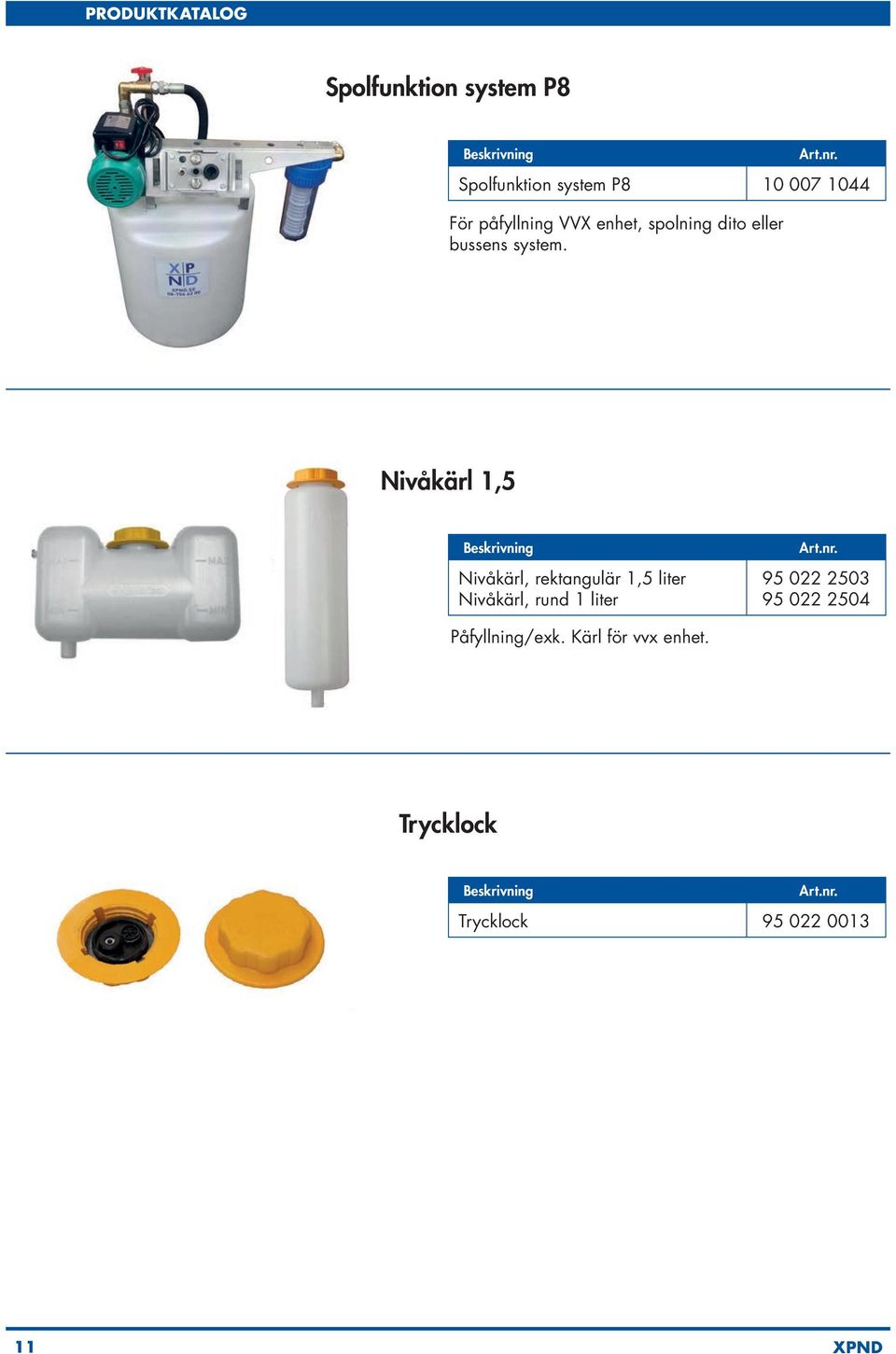

11 Spolfunktion system P8 Spolfunktion system P För påfyllning VVX enhet, spolning dito eller bussens system. Nivåkärl 1,5 Nivåkärl, rektangulär 1,5 liter Nivåkärl, rund 1 liter Påfyllning/exk. Kärl för vvx enhet. Trycklock Trycklock

Nivåkärl 1,5 Nivåkärl, rektangulär 1,5 liter Nivåkärl, rund 1 liter 95

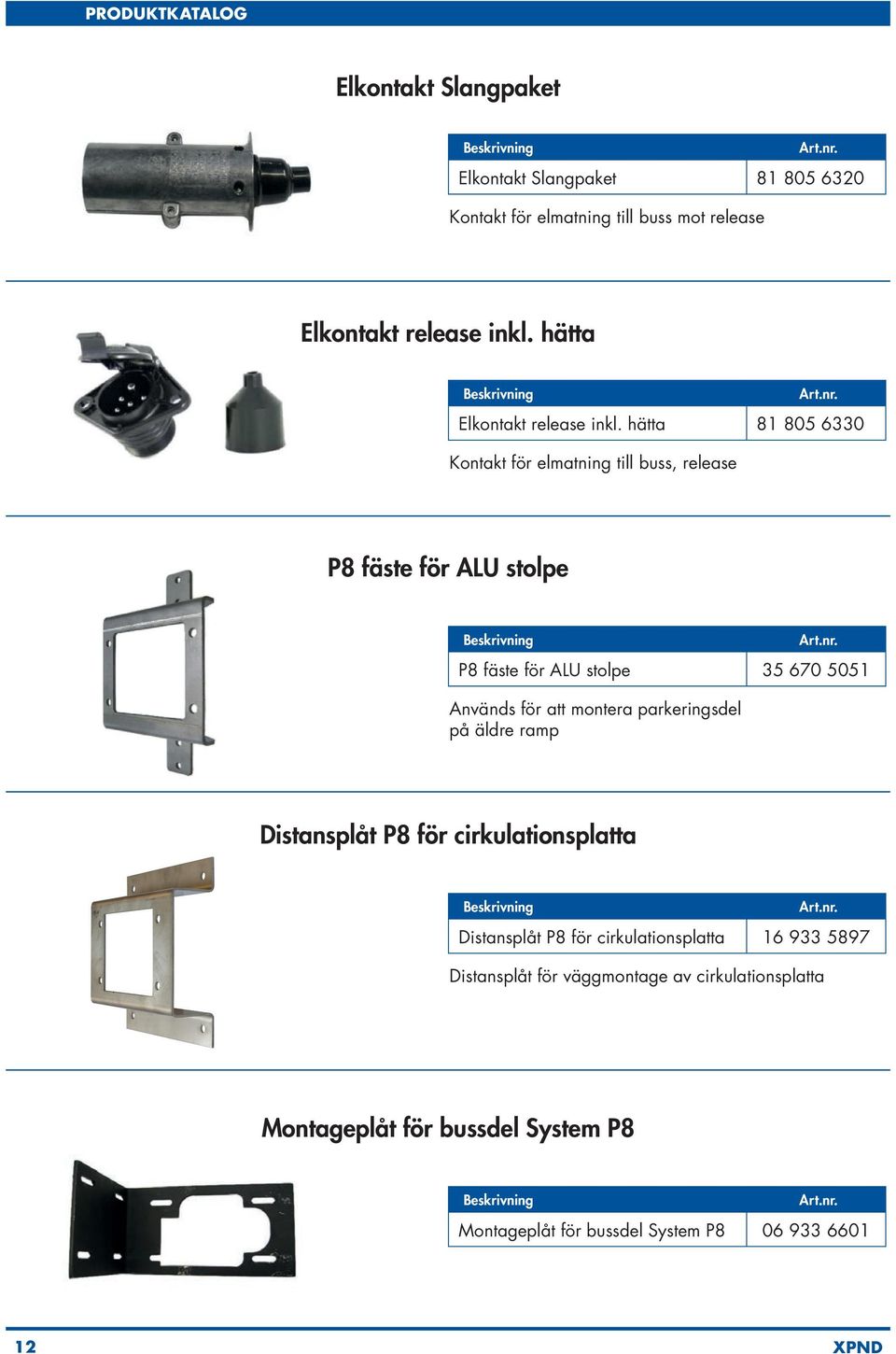

12 Elkontakt Slangpaket Elkontakt Slangpaket Kontakt för elmatning till buss mot release Elkontakt release inkl. hätta Elkontakt release inkl. hätta Kontakt för elmatning till buss, release P8 fäste för ALU stolpe P8 fäste för ALU stolpe Används för att montera parkeringsdel på äldre ramp Distansplåt P8 för cirkulationsplatta Distansplåt P8 för cirkulationsplatta Distansplåt för väggmontage av cirkulationsplatta Montageplåt för bussdel System P8 Montageplåt för bussdel System P

hätta 81 805 6330 Kontakt för elmatning till buss, release P8 fäste för ALU stolpe P8 fäste för ALU stolpe 35 670 5051 Används för att

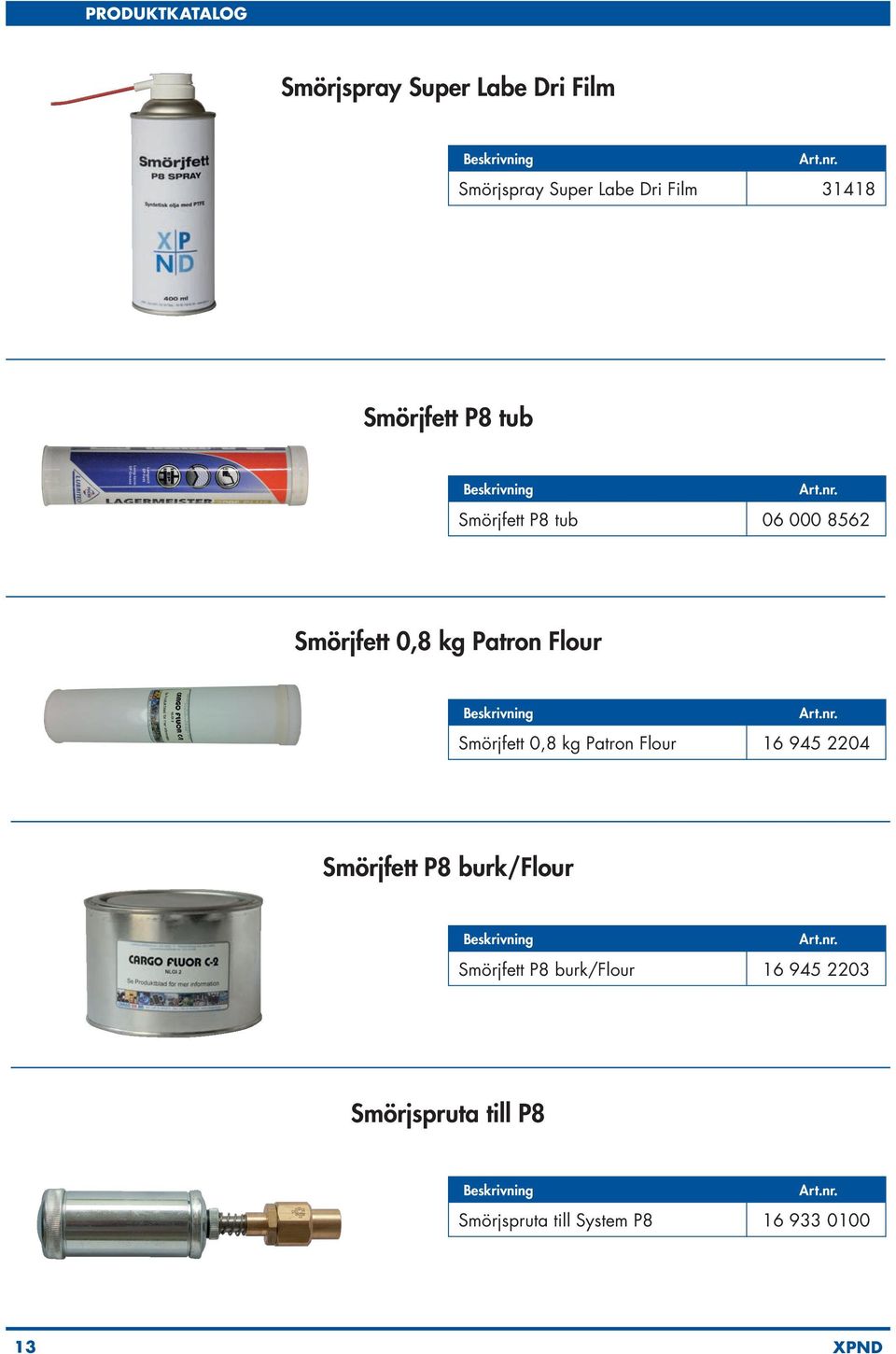

13 Smörjspray Super Labe Dri Film Smörjspray Super Labe Dri Film Smörjfett P8 tub Smörjfett P8 tub Smörjfett 0,8 kg Patron Flour Smörjfett 0,8 kg Patron Flour Smörjfett P8 burk/flour Smörjfett P8 burk/flour Smörjspruta till P8 Smörjspruta till System P

Smörjfett 0,8 kg Patron Flour 16 945 2204 Smörjfett P8 burk/flour Smörjfett

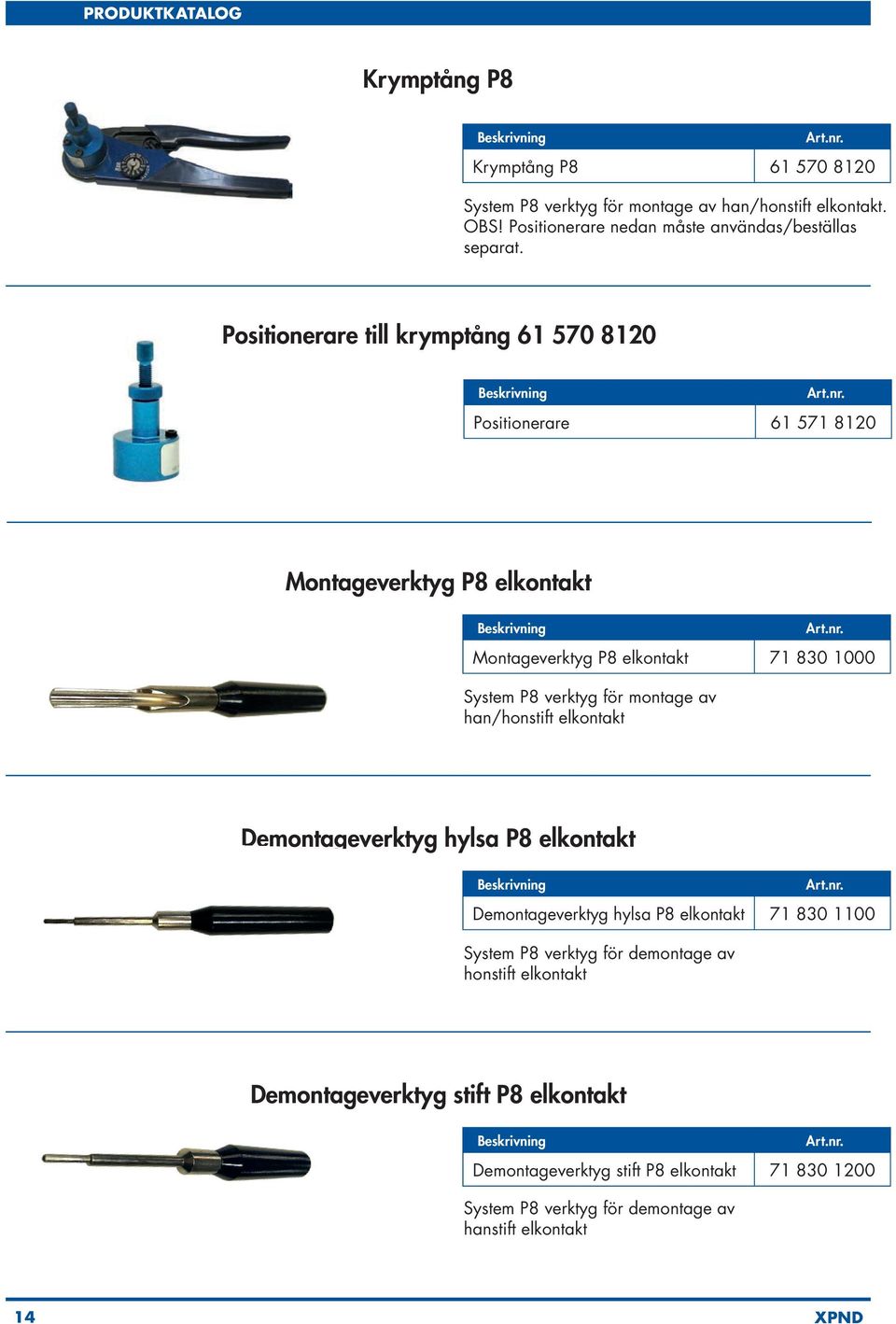

14 Krymptång P8 Krymptång P System P8 verktyg för montage av han/honstift elkontakt. OBS! Positionerare nedan måste användas/beställas separat. Positionerare till krymptång Positionerare Montageverktyg P8 elkontakt Montageverktyg P8 elkontakt System P8 verktyg för montage av han/honstift elkontakt Demontageverktyg hylsa P8 elkontakt Demontageverktyg hylsa P8 elkontakt System P8 verktyg för demontage av honstift elkontakt Demontageverktyg stift P8 elkontakt Demontageverktyg stift P8 elkontakt System P8 verktyg för demontage av hanstift elkontakt 14

för montage av han/honstift elkontakt Demontageverktyg hylsa P8 elkontakt Demontageverktyg hylsa P8 elkontakt 71 830 1100 System P8 verktyg för demontage

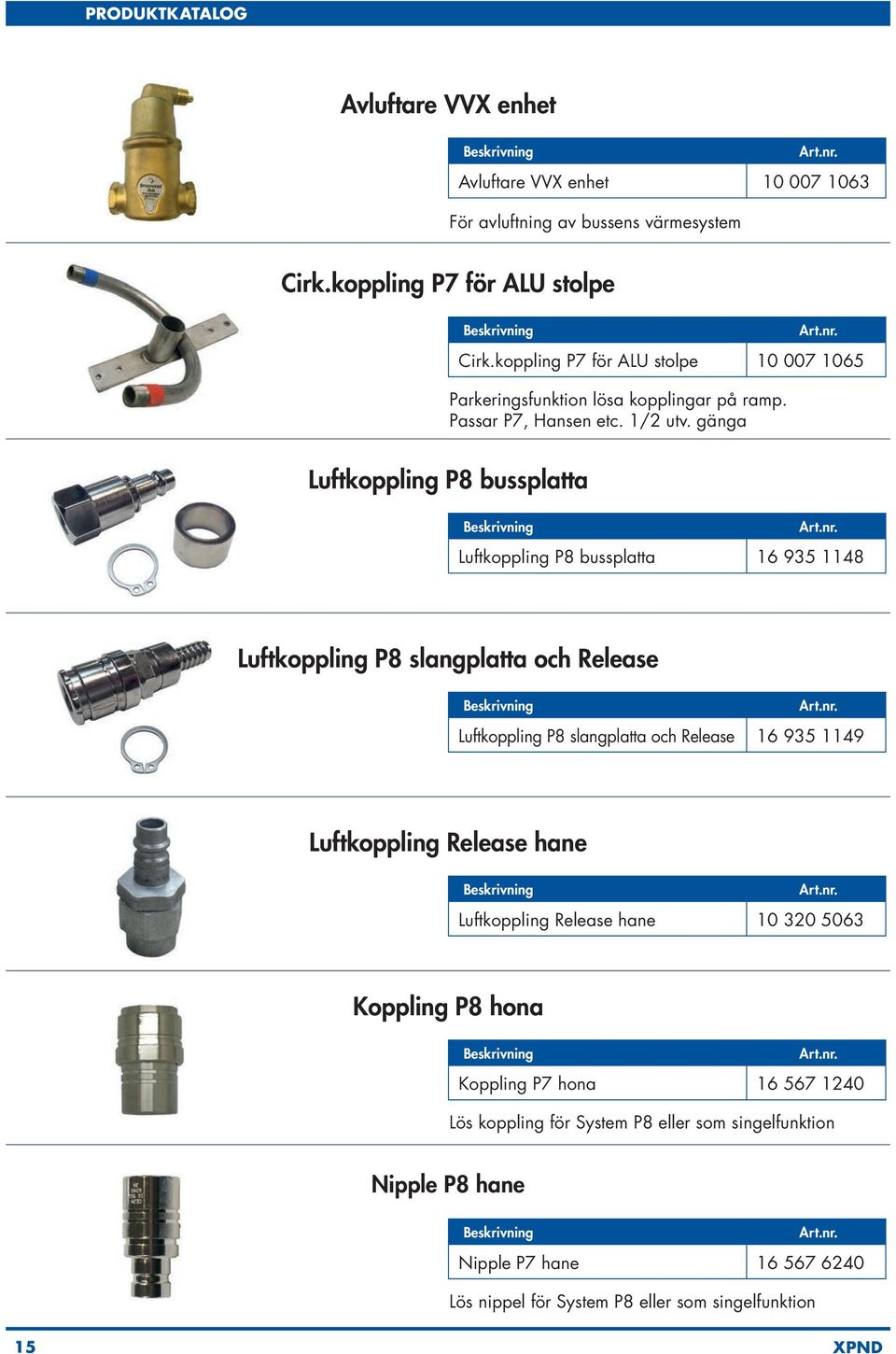

15 Avluftare VVX enhet Avluftare VVX enhet För avluftning av bussens värmesystem Cirk.koppling P7 för ALU stolpe Cirk.koppling P7 för ALU stolpe Parkeringsfunktion lösa kopplingar på ramp. Passar P7, Hansen etc. 1/2 utv. gänga Luftkoppling P8 bussplatta Luftkoppling P8 bussplatta Luftkoppling P8 slangplatta och Release Luftkoppling P8 slangplatta och Release Luftkoppling Release hane Luftkoppling Release hane Koppling P8 hona Koppling P7 hona Lös koppling för System P8 eller som singelfunktion Nipple P8 hane Nipple P7 hane Lös nippel för System P8 eller som singelfunktion 15

gänga Luftkoppling P8 bussplatta Luftkoppling P8 bussplatta 16 935 1148 Luftkoppling P8 slangplatta och Release Luftkoppling P8 slangplatta och Release 16 935 1149

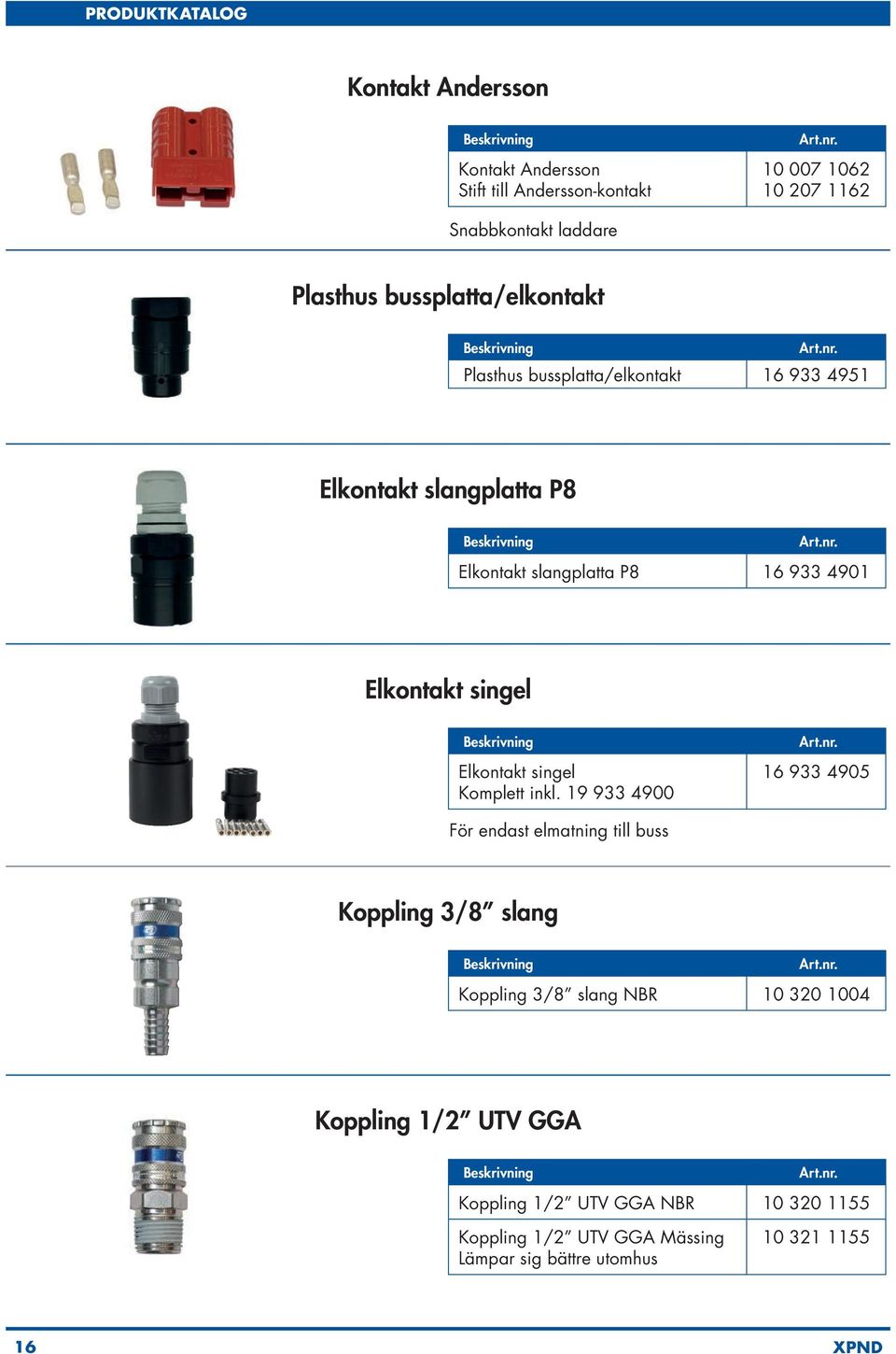

16 Kontakt Andersson Kontakt Andersson Stift till Andersson-kontakt Snabbkontakt laddare Plasthus bussplatta/elkontakt Plasthus bussplatta/elkontakt Elkontakt slangplatta P8 Elkontakt slangplatta P Elkontakt singel Elkontakt singel Komplett inkl För endast elmatning till buss Koppling 3/8 slang Koppling 3/8 slang NBR Koppling 1/2 UTV GGA Koppling 1/2 UTV GGA NBR Koppling 1/2 UTV GGA Mässing Lämpar sig bättre utomhus

Elkontakt singel Elkontakt singel Komplett inkl.

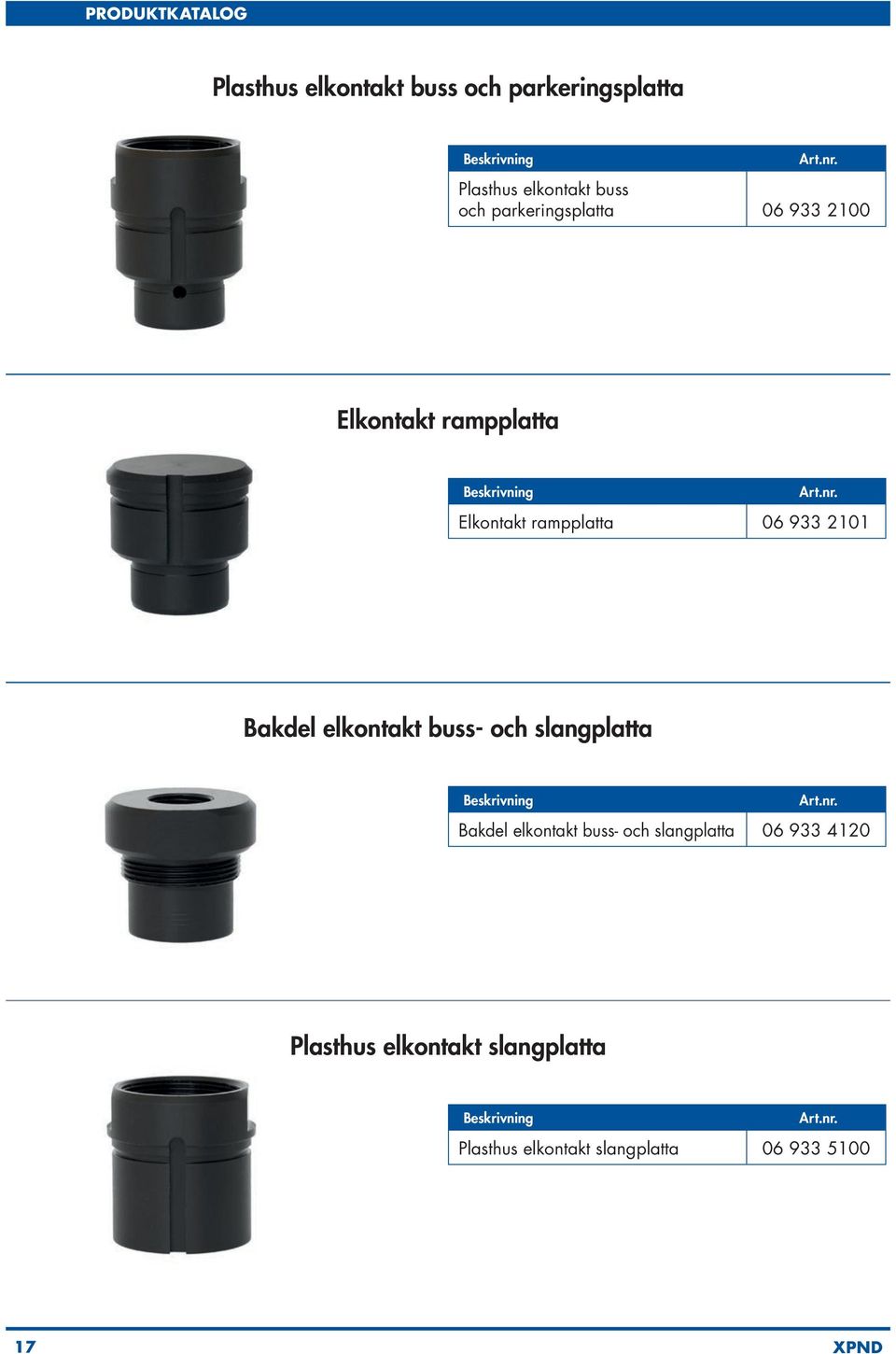

17 Plasthus elkontakt buss och parkeringsplatta Plasthus elkontakt buss och parkeringsplatta Elkontakt rampplatta Elkontakt rampplatta Bakdel elkontakt buss- och slangplatta Bakdel elkontakt buss- och slangplatta Plasthus elkontakt slangplatta Plasthus elkontakt slangplatta

2101 Bakdel elkontakt buss- och slangplatta Bakdel elkontakt buss- och

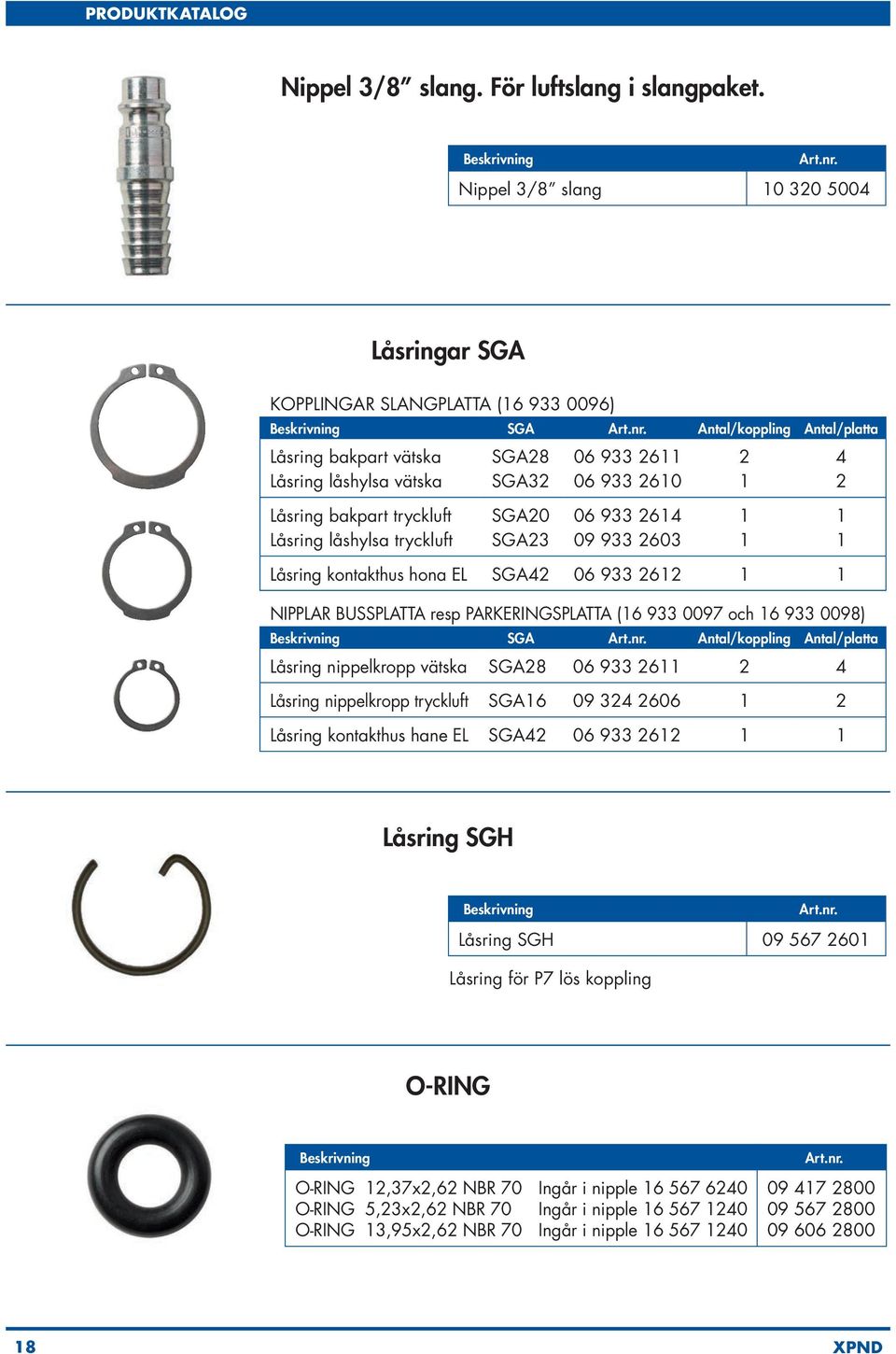

18 Nippel 3/8 slang. För luftslang i slangpaket. Nippel 3/8 slang Låsringar SGA KOPPLINGAR SLANGPLATTA ( ) SGA Antal/koppling Antal/platta Låsring bakpart vätska SGA Låsring låshylsa vätska SGA Låsring bakpart tryckluft SGA Låsring låshylsa tryckluft SGA Låsring kontakthus hona EL SGA NIPPLAR BUSSPLATTA resp PARKERINGSPLATTA ( och ) SGA Antal/koppling Antal/platta Låsring nippelkropp vätska SGA Låsring nippelkropp tryckluft SGA Låsring kontakthus hane EL SGA Låsring SGH Låsring SGH Låsring för P7 lös koppling O-RING O-RING 12,37x2,62 NBR 70 O-RING 5,23x2,62 NBR 70 O-RING 13,95x2,62 NBR 70 Ingår i nipple Ingår i nipple Ingår i nipple

1 2 Låsring bakpart tryckluft SGA20 06 933 2614 1 1 Låsring låshylsa tryckluft SGA23 09 933 2603 1 1 Låsring kontakthus hona EL SGA42 06 933 2612 1 1 NIPPLAR BUSSPLATTA resp PARKERINGSPLATTA (16 933

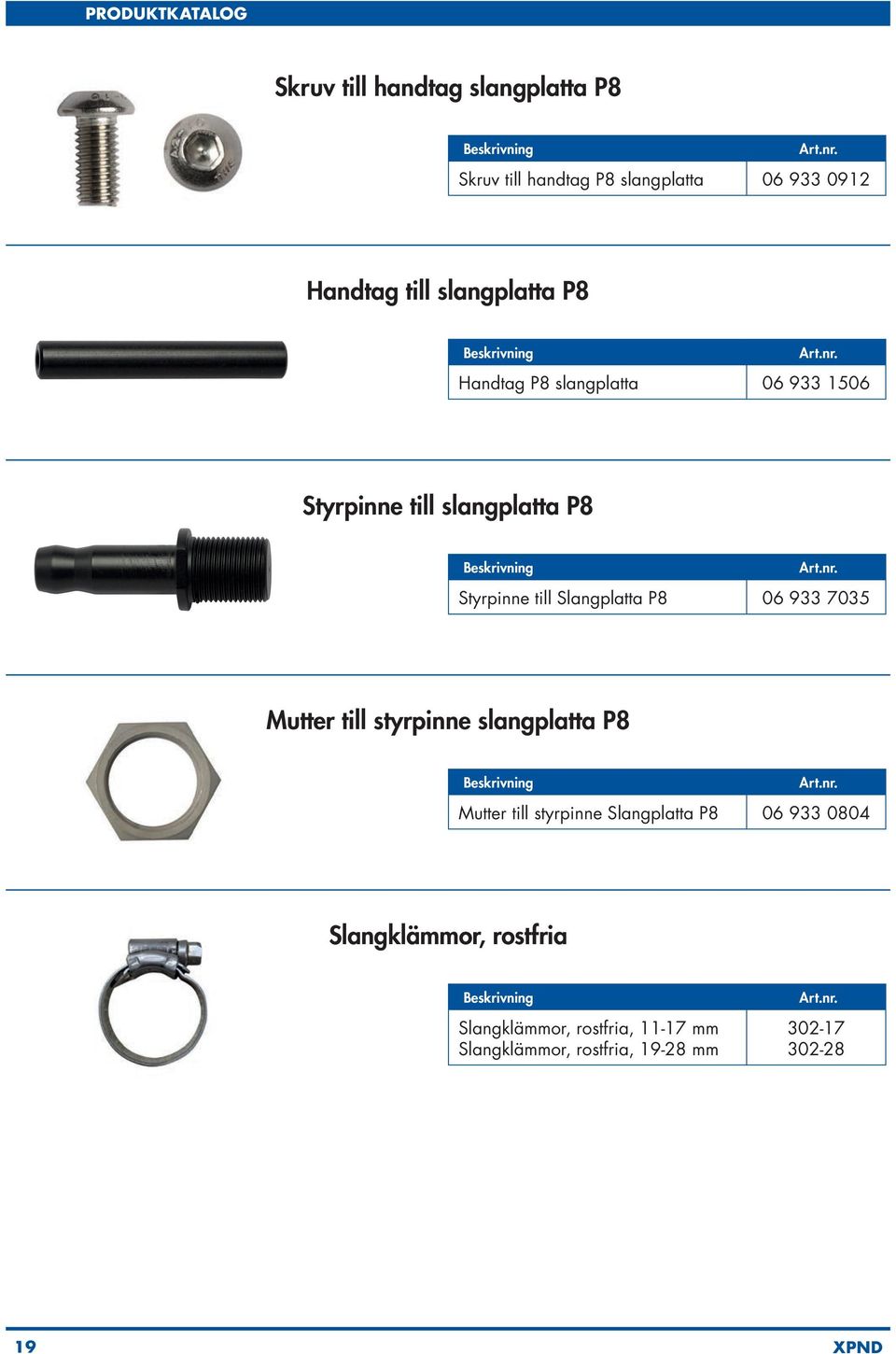

19 Skruv till handtag slangplatta P8 Skruv till handtag P8 slangplatta Handtag till slangplatta P8 Handtag P8 slangplatta Styrpinne till slangplatta P8 Styrpinne till Slangplatta P Mutter till styrpinne slangplatta P8 Mutter till styrpinne Slangplatta P Slangklämmor, rostfria Slangklämmor, rostfria, mm Slangklämmor, rostfria, mm

Slangplatta P8 06 933 7035 Mutter till styrpinne slangplatta P8 Mutter till styrpinne Slangplatta P8

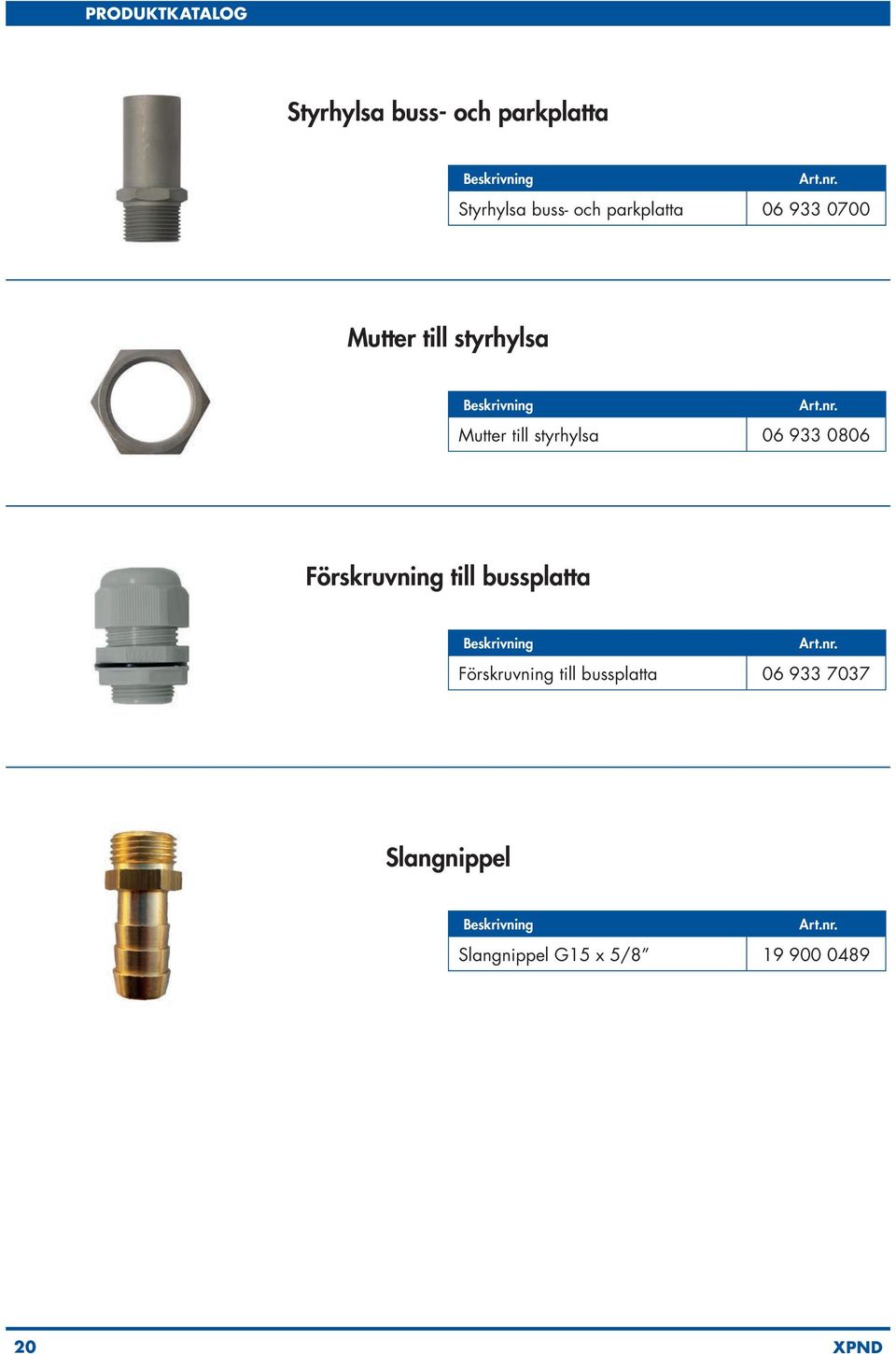

20 Styrhylsa buss- och parkplatta Styrhylsa buss- och parkplatta Mutter till styrhylsa Mutter till styrhylsa Förskruvning till bussplatta Förskruvning till bussplatta Slangnippel Slangnippel G15 x 5/

933 0806 Förskruvning till bussplatta Förskruvning till

21 Tankmunstycke CT1000S Tankmunstycke gas CT1000S Parkeringsläge CT1000S Parkeringsläge 2082 Releasefuktioner gas 2090 Releasefuktioner Releasefuktioner Fjäder gasplats Fjäder gasplats

22 Slangpaket Gas Slangpaket Gas Gasvåning till -ramp Gasvåning till -ramp Balansblock 22

23 Slangplatta till P8 slangpaket Product no: 16_933_0096 Assembly drawing Detalj Item 16 Antal Benämning Spare part number Sida Quant. Description 1 Lock ring 06_933_ Screw 06_933_ Nut 06_933_ Lock ring 09_933_ Lock ring 06_933_ Lock ring 06_933_ Lock ring 06_933_ Handle 06_933_ Guide pin 06_933_ Electrical conn. 16_933_ Coupling body 06_933_ Coupling Fluid 1/2" 16_567_ Cable fitting 06_933_ Back part 06_933_ Air coupling 16_935_ Adaptor 06_933_

24 Product no: 16_933_0097 Assembly drawing System P8 bussdel Detalj Antal Benämning Spare part number Sida Item Quant. Description 16 1 Nipple 3/8" 10_320_ /4" BSP x 3/4 Hose 19_900_ /2" BSPT x 3/4" Hose 19_900_ Nut 06_933_ Nipple plate 06_933_ Electric male body 06_933_ Nipple 1/2" BSP 16_567_ Multi-Snap nipple 16_935_ Lock ring 09_324_ Lock ring 06_933_ Lock ring 06_933_ Inductive sensor 16_933_ Guide bushing 06_933_ Electrical conn. 16_933_ Cable fitting 06_933_ Back part 06_933_

25 System P8 cirkulationskoppling ramp ( park. platta ) Detalj Item Antal Benämning Spare part number Sida Quant. Description Product no: 16_933_0098 Assembly drawing 12 2 Seal 19_950_ plugg 19_900_ Nut 06_933_ Nipple plate 06_933_ Electric made body 06_933_ Nipple 1/2" BSP 16_567_ Multi-Snap nipple 16_935_ Lock ring 09_324_ Lock ring 06_933_ Lock ring 06_933_ Guide bushing 06_933_ Adaptor 1/4" BSP 19_900_

26 AB, Box 201, Djursholm. Besöksadress: Kemistvägen 12, Täby, Telefon: , E-post: Order:
