Injekteringsslangsystemet Intec gynnar säker, enkel och snabb tätning av horisontella och vertikala gjutfogar.

Transkript

1 Injekteringsslangsystemet Intec gynnar säker, enkel och snabb tätning av horisontella och vertikala gjutfogar. Tack vare fördelarna jämfört med andra typer av vattentätningar har Intec slangsystem rekommenderats av arkitekter, kunder och byggföretag i 20 år. Det omfattande utbudet av tillbehör från Intec stödjer användaren i praktiken, till exempel vid montage och injektering av Intec Standard, Intec Premium, Intec Cem N och Intec Combi injekteringsslangsystem. Olika injekteringsmedel för slang- och sprickinjektering även godkända för användning i dricksvatten kompletterar sortimentet. Beskrivning Möjligt injekteringsmaterial Antal injekteringar Provning Intec Standard Intec Premium Flera injekteringar med PUR-harts och andra hartser. Tömning av slangen med genomspolning. Intec Cem N Flera injekteringar med mikrocement, PURharts och andra hartser. Tömmning av slangen med vakuumsugning. (innerdiameter 10 mm) Intec Combi PUR EP Akryl Mikrocement Cementpasta En Flera AbP 110 w w w. m a x f r a n k. s e

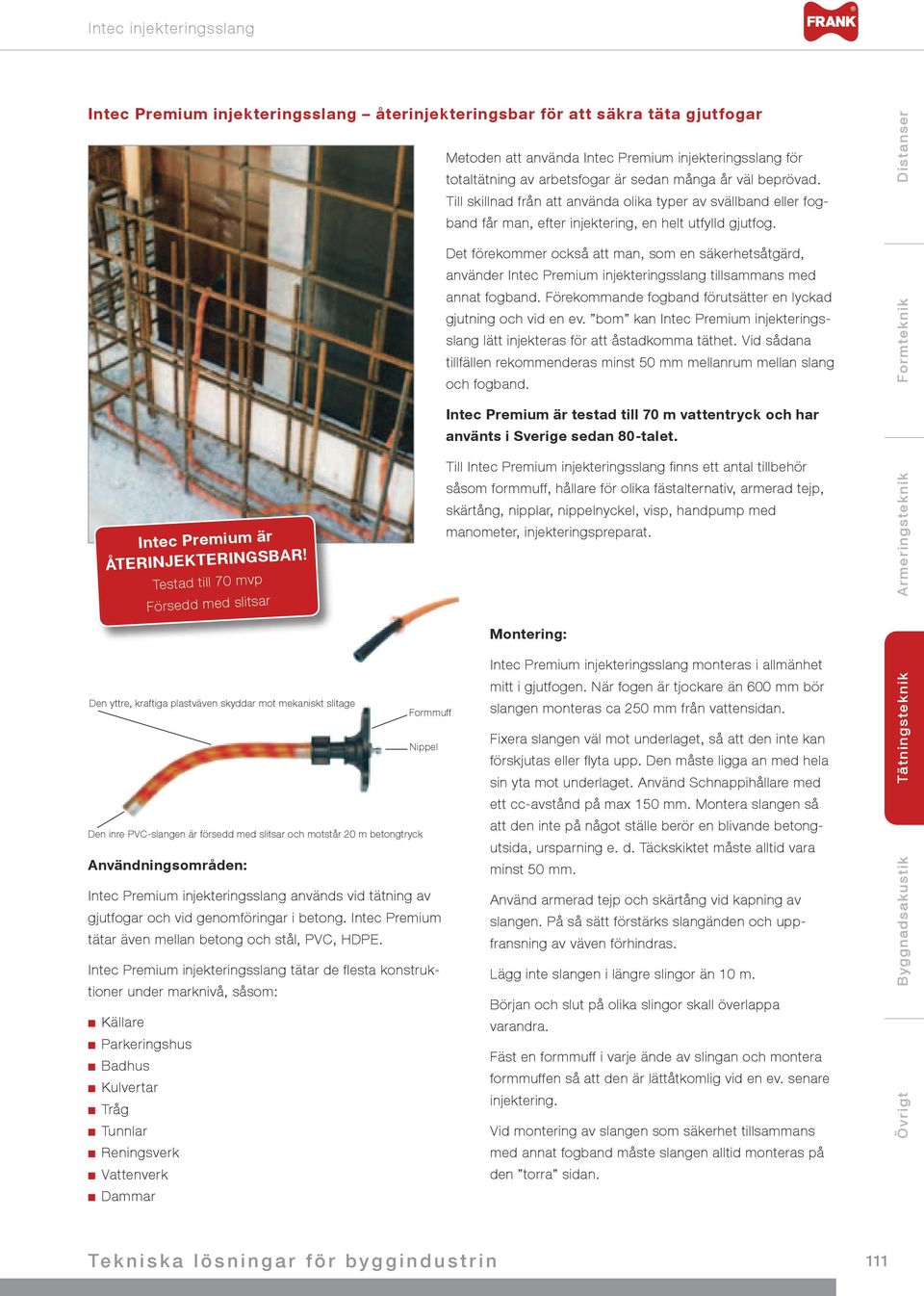

2 Intec Premium injekteringsslang återinjekteringsbar för att säkra täta gjutfogar Intec Premium är ÅTERINJEKTERINGSBAR! Den yttre, kraftiga plastväven skyddar mot mekaniskt slitage Den inre PVC-slangen är försedd med slitsar och motstår 20 m betongtryck Användningsområden: Formmuff Nippel Intec Premium injekteringsslang används vid tätning av gjutfogar och vid genomföringar i betong. Intec Premium tätar även mellan betong och stål, PVC, HDPE. Intec Premium injekteringsslang tätar de flesta konstruktioner under marknivå, såsom: Källare Parkeringshus Badhus Kulvertar Tråg Tunnlar Reningsverk Vattenverk Dammar Testad till 70 mvp Försedd med slitsar Metoden att använda Intec Premium injekteringsslang för totaltätning av arbetsfogar är sedan många år väl beprövad. Till skillnad från att använda olika typer av svällband eller fogband får man, efter injektering, en helt utfylld gjutfog. Det förekommer också att man, som en säkerhetsåtgärd, använder Intec Premium injekteringsslang tillsammans med annat fogband. Förekommande fogband förutsätter en lyckad gjutning och vid en ev. bom kan Intec Premium injekteringsslang lätt injekteras för att åstadkomma täthet. Vid sådana tillfällen rekommenderas minst 50 mm mellanrum mellan slang och fogband. Intec Premium är testad till 70 m vattentryck och har använts i Sverige sedan 80-talet. Till Intec Premium injekteringsslang finns ett antal tillbehör såsom formmuff, hållare för olika fästalternativ, armerad tejp, skärtång, nipplar, nippelnyckel, visp, handpump med manometer, injekteringspreparat. Montering: Intec Premium injekteringsslang monteras i allmänhet mitt i gjutfogen. När fogen är tjockare än 600 mm bör slangen monteras ca 250 mm från vattensidan. Fixera slangen väl mot underlaget, så att den inte kan förskjutas eller flyta upp. Den måste ligga an med hela sin yta mot underlaget. Använd Schnappihållare med ett cc-avstånd på max 150 mm. Montera slangen så att den inte på något ställe berör en blivande betongutsida, ursparning e. d. Täckskiktet måste alltid vara minst 50 mm. Använd armerad tejp och skärtång vid kapning av slangen. På så sätt förstärks slangänden och uppfransning av väven förhindras. Lägg inte slangen i längre slingor än 10 m. Början och slut på olika slingor skall överlappa varandra. Fäst en formmuff i varje ände av slingan och montera formmuffen så att den är lättåtkomlig vid en ev. senare injektering. Vid montering av slangen som säkerhet tillsammans med annat fogband måste slangen alltid monteras på den torra sidan. Te k n i s k a l ö s n i n g a r f ö r b y g g i n d u s t r i n 111

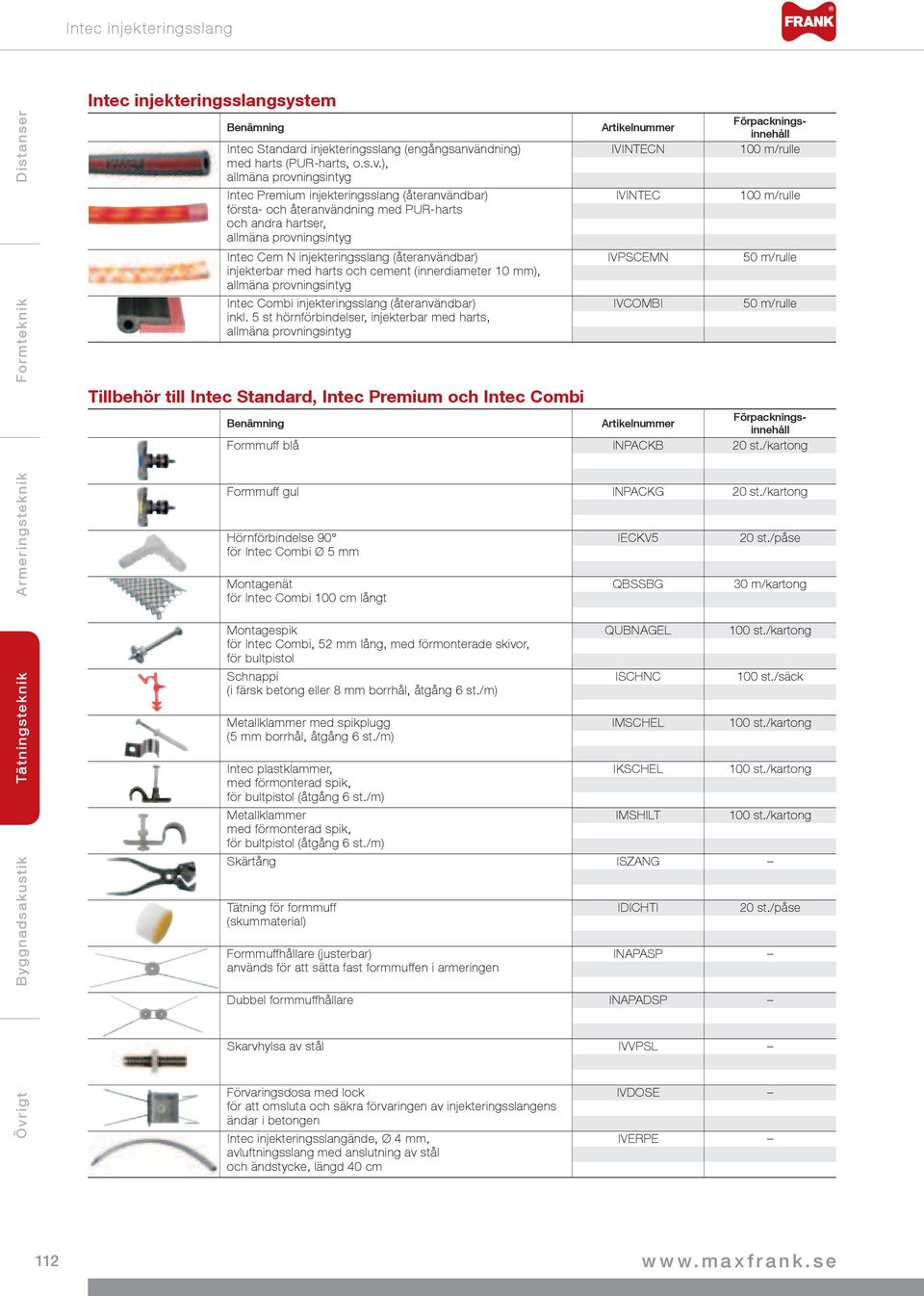

3 Intec injekteringsslangsystem Intec Standard injekteringsslang (engångsanvändning) med harts (PUR-harts, o.s.v.), Intec Premium injekteringsslang (återanvändbar) första- och återanvändning med PUR-harts och andra hartser, Intec Cem N injekteringsslang (återanvändbar) injekterbar med harts och cement (innerdiameter 10 mm), Intec Combi injekteringsslang (återanvändbar) inkl. 5 st hörnförbindelser, injekterbar med harts, Tillbehör till Intec Standard, Intec Premium och Intec Combi IVINTECN IVINTEC IVPSCEMN IVCOMBI 100 m/rulle 100 m/rulle 50 m/rulle 50 m/rulle Formmuff blå INPACKB 20 st./kartong Formmuff gul INPACKG 20 st./kartong Hörnförbindelse 90 för Intec Combi Ø 5 mm Montagenät för Intec Combi 100 cm långt Montagespik för Intec Combi, 52 mm lång, med förmonterade skivor, för bultpistol Schnappi (i färsk betong eller 8 mm borrhål, åtgång 6 st./m) Metallklammer med spikplugg (5 mm borrhål, åtgång 6 st./m) Intec plastklammer, med förmonterad spik, för bultpistol (åtgång 6 st./m) Metallklammer med förmonterad spik, för bultpistol (åtgång 6 st./m) IECKV5 QBSSBG QUBNAGEL ISCHNC IMSCHEL IKSCHEL IMSHILT 20 st./påse 30 m/kartong 100 st./säck Skärtång ISZANG Tätning för formmuff (skummaterial) Formmuffhållare (justerbar) används för att sätta fast formmuffen i armeringen IDICHTI 20 st./påse INAPASP Dubbel formmuffhållare INAPADSP Skarvhylsa av stål IVVPSL Förvaringsdosa med lock för att omsluta och säkra förvaringen av injekteringsslangens ändar i betongen Intec injekteringsslangände, Ø 4 mm, avluftningsslang med anslutning av stål och ändstycke, längd 40 cm IVDOSE IVERPE 112 w w w. m a x f r a n k. s e

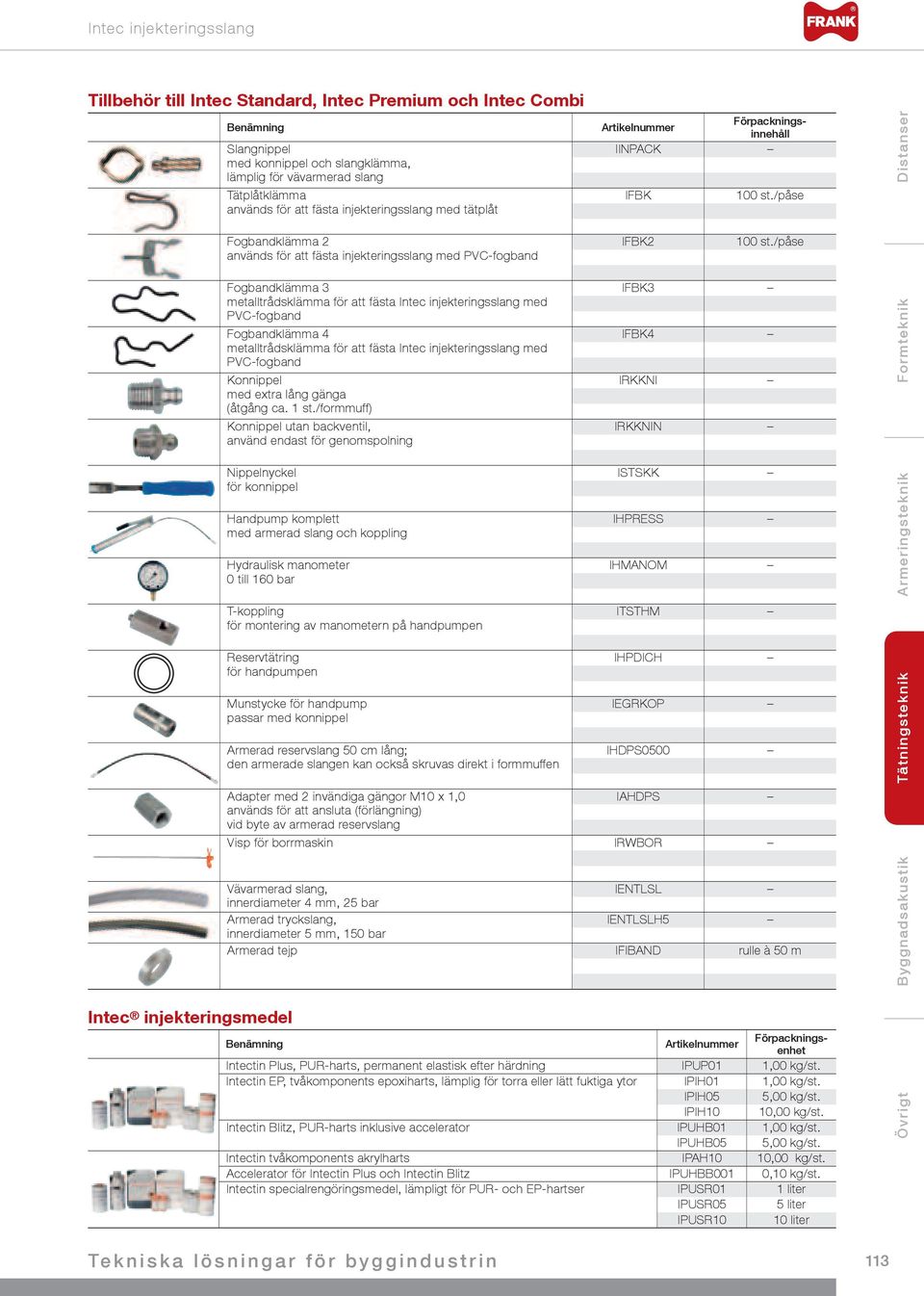

4 Tillbehör till Intec Standard, Intec Premium och Intec Combi Slangnippel med konnippel och slangklämma, lämplig för vävarmerad slang Tätplåtklämma används för att fästa injekteringsslang med tätplåt Fogbandklämma 2 används för att fästa injekteringsslang med PVC-fogband Fogbandklämma 3 metalltrådsklämma för att fästa Intec injekteringsslang med PVC-fogband Fogbandklämma 4 metalltrådsklämma för att fästa Intec injekteringsslang med PVC-fogband Konnippel med extra lång gänga (åtgång ca. 1 st./formmuff) Konnippel utan backventil, använd endast för genomspolning Nippelnyckel för konnippel Handpump komplett med armerad slang och koppling Hydraulisk manometer 0 till 160 bar T-koppling för montering av manometern på handpumpen Reservtätring för handpumpen Intec injekteringsmedel Munstycke för handpump passar med konnippel Armerad reservslang 50 cm lång; den armerade slangen kan också skruvas direkt i formmuffen IINPACK IFBK IFBK2 100 st./påse 100 st./påse IFBK3 IFBK4 IRKKNI IRKKNIN ISTSKK IHPRESS IHMANOM ITSTHM IHPDICH IEGRKOP IHDPS0500 Adapter med 2 invändiga gängor M10 x 1,0 IAHDPS används för att ansluta (förlängning) vid byte av armerad reservslang Visp för borrmaskin IRWBOR Vävarmerad slang, IENTLSL innerdiameter 4 mm, 25 bar Armerad tryckslang, IENTLSLH5 innerdiameter 5 mm, 150 bar Armerad tejp IFIBAND rulle à 50 m Förpackningsenhet Intectin Plus, PUR-harts, permanent elastisk efter härdning IPUP01 1,00 kg/st. Intectin EP, tvåkomponents epoxiharts, lämplig för torra eller lätt fuktiga ytor IPIH01 1,00 kg/st. IPIH05 5,00 kg/st. IPIH10 10,00 kg/st. Intectin Blitz, PUR-harts inklusive accelerator IPUHB01 1,00 kg/st. IPUHB05 5,00 kg/st. Intectin tvåkomponents akrylharts IPAH10 10,00 kg/st. Accelerator för Intectin Plus och Intectin Blitz IPUHBB001 0,10 kg/st. Intectin specialrengöringsmedel, lämpligt för PUR- och EP-hartser IPUSR01 1 liter IPUSR05 5 liter IPUSR10 10 liter Te k n i s k a l ö s n i n g a r f ö r b y g g i n d u s t r i n 113

5 Tillbehör till Intec Cem N Ø 10 mm Formmuff Nippelkoppling med gänga Metallklammer med spikplugg Metallklammer med förmonterad spik lämplig för bultpistol Skarvhylsa av plast och vävarmerad slang Ø 10 mm Skarvhylsa av stål injekteringsslang Anslutningshylsa och vävarmerad slang Ø 10 mm - M10 Slangklämma Ø mm och vävarmerad slang Ø 10 mm Stängningsventil med anslutning (M10) för handelstillgängliga injekteringsskaft Plugg för vävarmerad slang Ø 10 mm Tillbehör till Intec Cem N innerdiameter 10 mm Vävarmerad slang Ø 10 mm, 25 bar Viktig information om slangmontering Adapter (M10 x 1,0 utvändigt / M6 utvändigt), mellandel mellan Intec injekteringsslangände (vävarmerad slang Ø 4 mm) och flathuvudnippel resp. mellan muff Ø 13 mm och flathuvudnippel Adapter (M10 x 1,0 utvändigt / M10 x 1,0 utvändigt), mellandel mellan formmuff och flathuvudnippel Nippelfäste för anslutning till flathuvudnippel Flathuvudnippel med backventil Förvaringsdosa med lock för att omsluta och säkra förvaringen av injekteringsslangens ändar i betongen Fäst injekteringsslangen på mitten av väggen, vid väggtjocklek över 60 cm ca. 25 cm från vattensidan. Det är viktigt att injekteringsslangen ligger dikt an mot betongytan och inte flyter upp eller flyttar sig i sidled. Täckskikt 5 cm Slangen måste fixeras väl (avstånd mellan fästpunkter s 15 cm). ICEMPACK ISPACK2 IMSCHEL18 ICEMHILT ICEM10K ICEM1111AD ICEM1011AD ICEMS st./påse ICEMVER IENTLK10 ICEM1006AD ICEM1010AD ICEM10SK ICEM10N IVDOSE2 IENTLSL10 Injekteringsslangen kan användas i arbetsfogar, inte i rörelsefogar. I början och slutet av varje injekteringskrets sätts en formmuff eller en vävarmerad slang. Längden på varje injekteringskrets bör inte överstiga 10 m. Formmuffen bör sättas på en senare lättillgänglig plats. 114 w w w. m a x f r a n k. s e

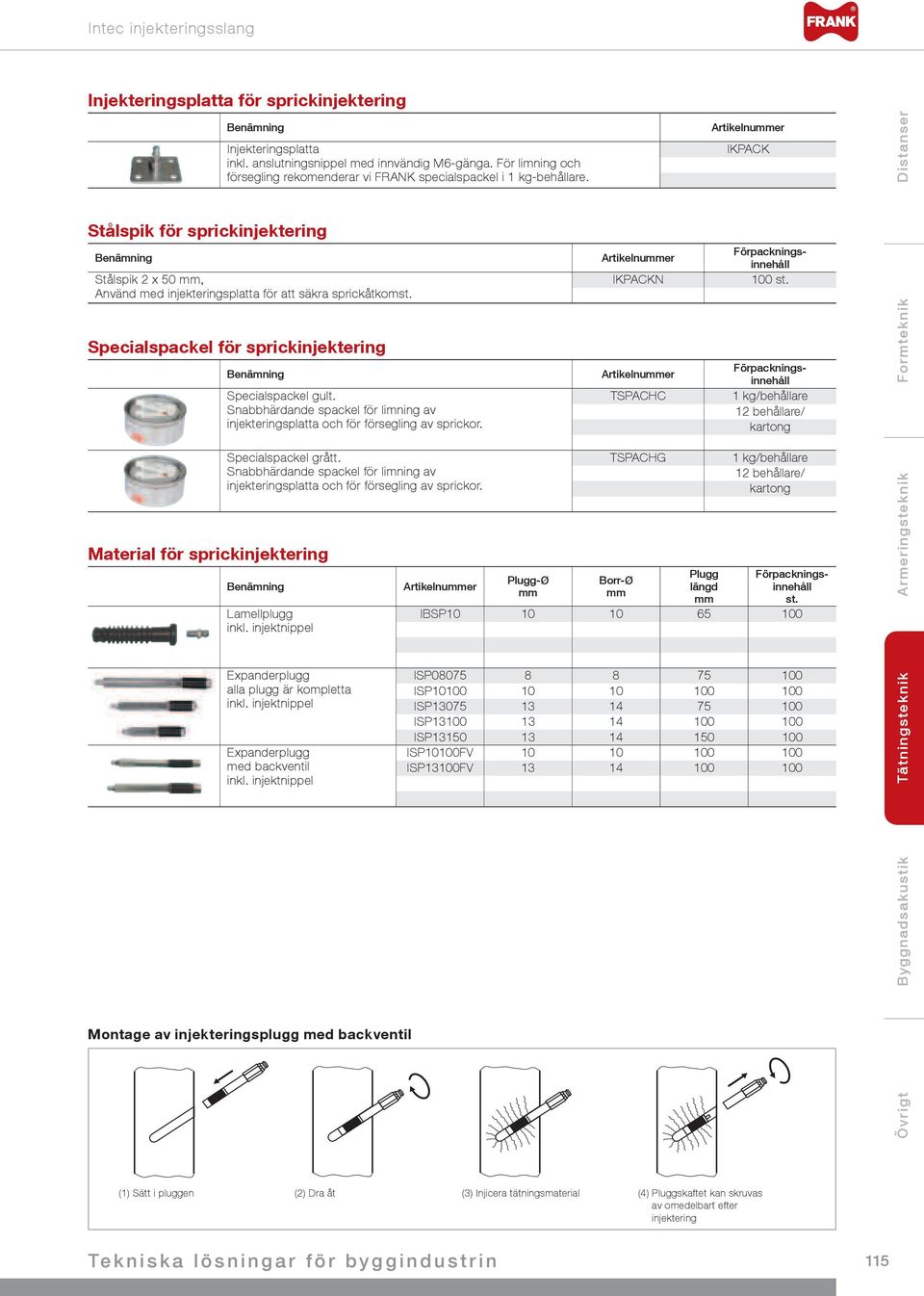

6 Injekteringsplatta för sprickinjektering Stålspik för sprickinjektering Injekteringsplatta inkl. anslutningsnippel med innvändig M6-gänga. För limning och försegling rekomenderar vi FRANK specialspackel i 1 kg-behållare. Stålspik 2 x 50 mm, Använd med injekteringsplatta för att säkra sprickåtkomst. Specialspackel för sprickinjektering Material för sprickinjektering Specialspackel gult. Snabbhärdande spackel för limning av injekteringsplatta och för försegling av sprickor. Specialspackel grått. Snabbhärdande spackel för limning av injekteringsplatta och för försegling av sprickor. Lamellplugg inkl. injektnippel Expanderplugg alla plugg är kompletta inkl. injektnippel Expanderplugg med backventil inkl. injektnippel Montage av injekteringsplugg med backventil IKPACKN TSPACHC TSPACHG IKPACK 100 st. 1 kg/behållare 12 behållare/ kartong 1 kg/behållare 12 behållare/ kartong Plugg Förpacknings- Plugg-Ø Borr-Ø längd innehåll mm mm mm st. IBSP ISP ISP ISP ISP ISP ISP10100FV ISP13100FV (1) Sätt i pluggen (2) Dra åt (3) Injicera tätningsmaterial (4) Pluggskaftet kan skruvas av omedelbart efter injektering Te k n i s k a l ö s n i n g a r f ö r b y g g i n d u s t r i n 115
