3. Installation av WehoFloor-systemet

Transkript

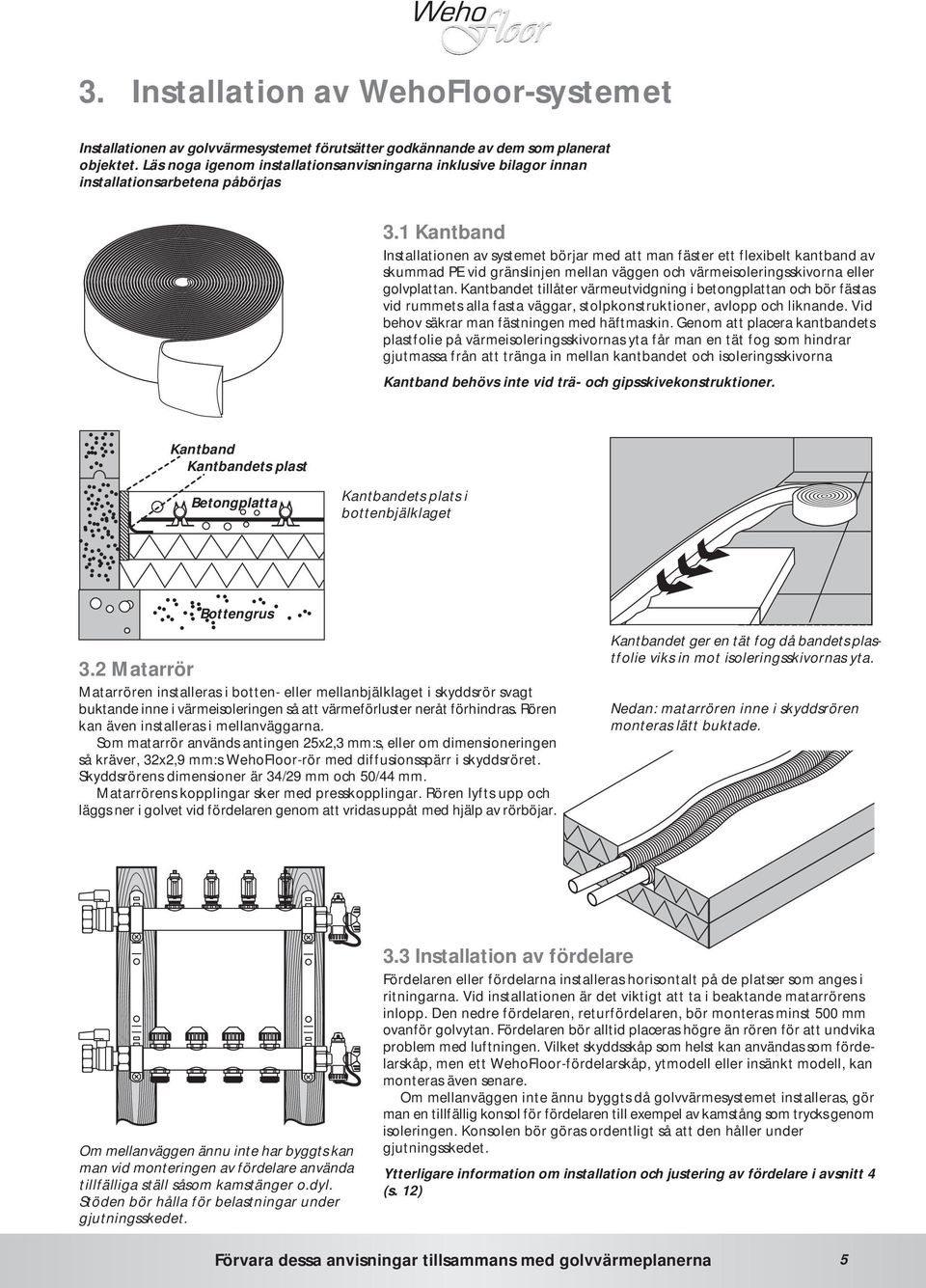

1 3. Installation av WehoFloor-systemet Installationen av golvvärmesystemet förutsätter godkännande av dem som planerat objektet. Läs noga igenom installationsanvisningarna inklusive bilagor innan installationsarbetena påbörjas 3.1 Kantband Installationen av systemet börjar med att man fäster ett flexibelt kantband av skummad PE vid gränslinjen mellan väggen och värmeisoleringsskivorna eller golvplattan. Kantbandet tillåter värmeutvidgning i betongplattan och bör fästas vid rummets alla fasta väggar, stolpkonstruktioner, avlopp och liknande. Vid behov säkrar man fästningen med häftmaskin. Genom att placera kantbandets plastfolie på värmeisoleringsskivornas yta får man en tät fog som hindrar gjutmassa från att tränga in mellan kantbandet och isoleringsskivorna Kantband behövs inte vid trä- och gipsskivekonstruktioner. Kantband Kantbandets plast Betongplatta Kantbandets plats i bottenbjälklaget Bottengrus 3.2 Matarrör Matarrören installeras i botten- eller mellanbjälklaget i skyddsrör svagt buktande inne i värmeisoleringen så att värmeförluster neråt förhindras. Rören kan även installeras i mellanväggarna. Som matarrör används antingen 25x2,3 mm:s, eller om dimensioneringen så kräver, 32x2,9 mm:s WehoFloor-rör med diffusionsspärr i skyddsröret. Skyddsrörens dimensioner är 34/29 mm och 50/44 mm. Matarrörens kopplingar sker med presskopplingar. Rören lyfts upp och läggs ner i golvet vid fördelaren genom att vridas uppåt med hjälp av rörböjar. Kantbandet ger en tät fog då bandets plastfolie viks in mot isoleringsskivornas yta. Nedan: matarrören inne i skyddsrören monteras lätt buktade. Om mellanväggen ännu inte har byggts kan man vid monteringen av fördelare använda tillfälliga ställ såsom kamstänger o.dyl. Stöden bör hålla för belastningar under gjutningsskedet. 3.3 Installation av fördelare Fördelaren eller fördelarna installeras horisontalt på de platser som anges i ritningarna. Vid installationen är det viktigt att ta i beaktande matarrörens inlopp. Den nedre fördelaren, returfördelaren, bör monteras minst 500 mm ovanför golvytan. Fördelaren bör alltid placeras högre än rören för att undvika problem med luftningen. Vilket skyddsskåp som helst kan användas som fördelarskåp, men ett WehoFloor-fördelarskåp, ytmodell eller insänkt modell, kan monteras även senare. Om mellanväggen inte ännu byggts då golvvärmesystemet installeras, gör man en tillfällig konsol för fördelaren till exempel av kamstång som trycks genom isoleringen. Konsolen bör göras ordentligt så att den håller under gjutningsskedet. Ytterligare information om installation och justering av fördelare i avsnitt 4 (s. 12) 5

2 3.4 Installation av golvvärmerör Installationen av röret börjar med att man på fördelaren antecknar det rum/den yta där rörslingan ska fungera som värmekrets. De rumsvisa rörläggningsavstånden och rörslingornas placering återges på installationsfigurerna, se vidstående figur. Rörslingan bör vara enhetlig och fogar i gjutningen är absolut förbjudna. På platsen där rören är dragna genom golvet används rörböjar. Det första röret installeras så nära ytterväggen som möjligt, i allmänhet räcker ett avstånd på ca 50 mm. I garage placeras den första rörslingan ca 60 cm från dörren. Rörslingorna bör inte på förhand kapas från rullarna. Antalet metrar som anges för rummen är riktgivande och kan under installeringsskedet ändras något. Rörslingans verkliga längd i meter beräknas genom att man från den sista meterangivelsen som finns på rörets yta drar av den första meterangivelsen. Värdet bör antecknas, till exempel på installeringsfigurerna, och förvaras. Rörets minsta tillåtna böjradie (R) är 5 x rörets ytterdiameter vid en temperatur på +20 C. Röret får inte installeras om rörets temperatur är under + 2 C. Då röret är kallt bucklas det lättare och detta kan hindra vattnets flöde. Ett tillbucklat rör kan värmas upp t.ex. med varmluftspistol och återfår då i de flesta fall sin ursprungliga form. Röret får under inga omständigheter värmas över öppen eld eller liknande. Förvaring av röret och monteringsutrustningen på varmt ställe underlättar installeringen. Installeringen av värmerören sker bäst om man är två personer varav den ena drar röret från rullen och den andra fäster röret i samma takt i monteringsskivan eller armeringsnätet. De rumsvisa rörläggningsavstånden framgår av installationsfigurerna. Rörets vrids med hjälp av rörböjar uppåt från golvet vid fördelaren. 3.5 Botten- och mellanbjälklag av betong I betongplatta bör rören lägga så, att värmerörens installationsdjup är ca mm. Tillverkarna av specialgjutmassa ger närmare uppgifter om massans lämplighet i golvvärmekonstruktioner och om de höjder som gjutmassan kräver vid golvvärme. Vid installationen av rör i armeringsnätet används fästband eller rörklämmor av plast, 2 st/m. Höjden på betongplattan är för markliggande betongplatta vanligen mm och på ytplatta på bottenplatta eller hålplatta ca mm. Armeringsnätet bör höjas antingen med distanser så att röret inte vidrör isoleringen och rörets värmeavgivningsförmåga förbättras. En tillräcklig mängd betong måste finnas ovanpå röret för att värmeackumuleringen ska fungera och för att golvvärmeröret inte ska kännas punktvis på golvytan. Rören får inte heller vara placerade för nära golvets yta då gjutytorna slipas. Se tvärsnittsfigur av betonggolvkonstruktioner på sidan 7. Ifall grunden kräver en tjockare platta reagerar golvvärmen långsammare på förändringar i utetemperaturen. R R 5 x d e Rörets minsta tillåtna böjradie (R) är 5 x rörets ytterdiameter (vid +20 C). Ett 17 mm:s rör har t.ex. en radie på 85 mm och ett 20 mm:s rör 100 mm. d e Obs. Om golvgivare är ingjutna i betongplattan bör man för varje givare montera ett skyddsrör innan gjutningen! Se s ,5 st/m 6

3 Bottenbjälklag, bottenplatta Golvbeläggning Betong mm WehoFloor-värmerör Armeringsnät Bottenbjälklag, mot mark Golvbeläggning Betong mm WehoFloor-värmerör Armeringsnät Isolering Isolering Betoni Betong Under isoleringen monteras 0,2 mm plast som hindrar den flytande och bärande plattan från att vidröra varandra samt fukten från att tränga in mellan isoleringen och den bärande plattan. I ett ventilerat bottenbjälklag är isoleringens minimitjocklek 150 mm. Isoleringen ovanpå hålplattan i mellanbjälklaget är mm. Rekommenderad tjocklek på isoleringen i kantområdena är 150 mm, annanstans minst 100 mm. 3.6 Metoder för installation av rör: Spiral- och dubbelspiralmontering Rörläggningen börjar med att röret kopplas till fördelaren. Röret läggs i spiral med början från rummets eller rörslingans ytterkant mot mitten. I det här skedet bör avståndet mellan rören vara dubbelt jämfört med det slutliga avståndet. Vid halva rörslingan vänder man och återvänder längs det installerade röravståndet till fördelaren. Värmeavgivningen kan ökas lokalt t.ex. under fönster genom att man minskar röravståndet på ett ca 1 meter (i allmänhet 6 eller 8 rör bredvid varandra) brett område eller genom att forma rörslingan till två delar så att framledningsvattnet först cirkulerar genom den del av slingan som behöver mer värme (avstånd mellan rören 150/300). Radmontering Vid radmontering monteras kretsens framledningsrör i mån av möjlighet intill ytterväggen och rörkretsen monteras slinga för slinga fram och tillbaka mot innerväggen. av 150 mm och 300 mm: Spiralmontering Radmontering Dubbelspiral 7

4 3.7 Installation med hjälp av värmefördelningsplåtar Vid montering av rör i trägolv används värmefördelningsplåtar av metall och 20 mm:s rör. Plåtarnas uppgift är att utjämna värmen på områden mellan rören och förbättra värmeavgivningen till golvytan. Plåtarna skruvas eller spikas fast i golvbjälkarna eller i gles brädfodring som monterats på bjälkarna. Värmefördelningsplåt på golvbjälkar 595 x 200 Värmefördelningsplåt på gles brädfodring 1150 x 270 Värmefördelningsplåtar på gles brädfodring 1150x270 Värmefördelningsplåten 1150x270 fästes på den glesa brädfodringen enligt vidstående figur. Som gles bredfodring duger t.ex. 22x100 eller 22x125 eller tjockare. Konstruktionsplaneraren kan informera om den brädtjocklek som golvets bärförmåga kräver. Bästa bärförmåga får man genom att placera brädorna precis på båda sidor om lamellernas skåror. Brädorna spikas fast (till exempel med varmförzinkade kamspikar) i golvbjälkarna genom att man först placerar den första brädan ca 3 cm från ytterväggen. Därefter spikas brädorna fast antingen på båda sidor om värmefördelningsplåtens skåror eller c/c 150 eller 300 mm. Den glesa brädfodringen spikas fast i bockryggarna först då rören monterats i plåtarna så att rörslingornas böjda delar kan dras under den glesa brädfodringen. Obs. kontrollera med konstruktionsplaneraren om brädorna får kapas under rörslingorna. Lamellerna monteras från ytterväggen. Syftet är att täcka en så stor del (ca %) av golvytan som möjligt. För att röret ska kunna böjas lämnas minst 300 mm utrymme mellan väggen och plåten som ligger längst mot kanten. Lamellerna ger bättre efter då röret skjuts in i skårorna om lamellerna fästes endast i den ena kanten. Golvvärmerören installeras i enlighet med golvvärmeplanerna. Vid eventuell spikning, limning, ångspärr och stegdämpare bör man följa golvtillverkarens anvisningar. Golvets ytmaterial (laminat eller parkett) Bärande golvkonstruktion (t.ex. spån- eller gipsskiva) WehoFloor-golvvärmerör PEX-C 20 x 2 mm Värmefördelningsplåt 1150 x 270 x 0,6 mm Gles brädfodring t.ex. (22 x 120 mm eller 22 x 100 mm) Bockryggar Montering av WehoFloorgolvvärmerör i trägolv med glespanel (Produktnummer 13339) Bjälkar t.ex. c/c 600 mm Värmefördelningsplåt 20 mm 1150 x 280 mm WehoFloor PE-X 20 x 2 mm golvvärmerör AV 300 mm Brädor t.ex. 22 x 100 mm, c/c 150 mm 300 mm Obs! Kom ihåg rören vid montering av andra golvkonstruktioner! (Märk t.ex. ut hur rören är dragna under spånskivorna i den bärande golvkonstruktionen) 8

5 Golvvärmeplåtar i golvbjälkar 595 x 200 Om golvbjälkarnas skålningsmellanrum är det normala 300 eller 600 mm, kan plåtarna spikas fast direkt i bjälkarna och då behövs ingen gles brädfodring, se vidstående tvärsnittsfigur. Plåtarna skruvas eller spikas fast i golvbjälkarna och mellan bjälkarna läggs isolering. I zoner där man önskar en effektivare värmeavgivning, t.ex. vid ytterväggar och i våtutrymmen, används s.k. 100 % täckning, dvs. hela skålningsmellanrummet täcks med värmefördelningsplåtar. I alla andra utrymmen i lägenheten räcker det med 50 % täckning, dvs. varannan plåt lämnas bort, se figuren nedan: 300 mm Röravstånd 300 Lamell Isolering Golvbeläggning Skålningsmellanrum c/c 300 eller 600 mm Montering av lamell i trägolvkonstruktion 100% täckning 50% täckning Rören monteras enligt golvvärmeplanerna. Åtgång plåtar: x 200 ca 5 kpl/m 2 För att kunna böja röret mellan väggen och plåten längst mot kanten lämnas alltid ett utrymme på minst 300 mm. Notera att öglan i rörets böjar bör vara rund, röret får inte bucklas. I böjarna bör avståndet mellan rören vara större än på plåten. Eftersom man för övergången från ett skålningsmellanrum till nästa måste såga skåror som är rundade i kanterna i bjälkarnas ändor, måste användningen av monteringsplåtarna alltid godkännas av konstruktionsplaneraren. Innan installeringen påbörjas måste plåtarnas skåror rengöras ordentligt och därefter kan röret installeras i form av radmontering. Plåten bör stödas underifrån samtidig som röret trycks ner i skåran. Plåtarna är dimensionerade för WehoFloor 20x2 mm PEX-rör och röravståndet är 300 mm. Rörslingan monteras som radmontering tillsammans med värmefördelningsplåtarna. Värmekällans funktion i golv med värmefördelningsplåtar Då det är fråga om golv med värmefördelningsplåtar bör man vi planeringen av anläggning för värmeproduktionen tänka på att minimera rörens värmeutvidgning. Uppvärmningsvattnets cirkulation bör vara en egen sluten värmekrets med kontinuerlig cirkulation och framledningsvattnets temperatur ska hållas på en jämn och så låg nivå som möjligt. Vid användning av värmepump och då uppvärmningsvattnets cirkulation stoppas under beredningen av tappvatten, bör man i anslutning till värmepumpen installera en s.k. buffertberedare och en skild reglerkrets för golvvärmen. 9

6 3.8 Installation i golv av gipsskivor Golvkonstruktionen består vanligen av tre skikt där det översta skiktet är en extra hård gipsskiva. Golvvärmeröret installeras i det nedersta skivskiktet (t.ex. med tcfästelement). Det mittersta skiktet består av gipsremsor som är rundade i hörnen. Om man använder 12 mm:s PEX-rör görs remsorna av 15 mm:s gipsskiva. Skåran mellan remsorna bör vara ca 3,5 x rörets diameter, dock minst 40 mm. För alla skivor gäller att konstruktionsplaneraren eller tillverkaren av gipsskivorna bör bedöma fästmetod och lämplighet att använda skivorna för konstruktionen. Också då det är fråga om saneringsobjekt är det viktigt att planeringen av golvets konstruktion utförs av en yrkeskunnig konstruktionsplanerare. Röret placeras centralt i skårans botten och fästes med ändamålsenlig rörklämma i det nedre skiktet gipsskivor. Rören installeras oftast i dubbla rader. Därefter fylls skåran ( luften bort ) med flytande mineralbaserad puts (t.ex. renoveringsputs eller golvspackel). Puts krymper och spricker ofta då det torkar och därför är en ytterligare fyllning nödvändig innan skivläggningen fortsätter. Då man monterar det översta skivskiktet bör man se till att installerade rör inte skadas. Konstruktionsplaneraren och/eller tillverkaren av gipsskivorna bör bedöma fästmetod och lämplighet att använda skivorna för konstruktionen. Också då det är fråga om små saneringsobjekt är det viktigt att planeringen av golvets konstruktion utförs av en yrkeskunnig konstruktionsplanerare. Vid planeringen av en konstruktion med gipsskivor bör man helst använda 17 mm:s golvvärmerör. Detta förbättrar golvvärmens tekniska egenskaper, eftersom grövre rör möjliggör längre värmekretsar. Radmontering i golv av gipsskivor Beläggning EK-gipsskiva Rören och golvkonstruktionen installeras i följande ordning: 1) Bockryggar och mellan bockryggarna ett isoleringslager av mineralull eller motsvarande 2) Gles brädfodring mellan bockryggarna 3) 1:a gipsskiktet 4) Rören fästes t.ex. med tc-fästelement 5) 2:a gipsskiktet, dvs. remsor. Runt röret en skåra på minst 40 mm 6) Skåran fylls helt ( luften bort ) med flytande mineralbaserad puts (t.ex. renoveringsputs eller golvspackel) 7) 3:e gipsskiktet ovanpå rören och skårorna som fyllts med puts. Då det översta skiktet läggs bör man se till att röret inte skadas t.ex. genom borrning. Gipsskivor på trästomme Gipsskiva t.ex. 15 mm Avjämning min 40 mm Beläggning EK-gipsskiva Gipsskiva t.ex. 15 mm Avjämning Gammalt bärande golv min 40 mm 3.9 Installation i golv av gjutna gipsskivor eller pumpad avjämningsmassa Golvvärmerör kan även monteras i golv av gjutgips, dvs. pumpad spackelmassa. Värmeavgivningsegenskaperna är nästan lika goda som i ett betonggolv, men golvkonstruktionens lätthet bevaras då massan består av gjutgips. Rekommendationen är att rören installeras enligt principen för betongplatta. Under gjutningen rekommenderas t.ex. spontad spånskiva som tätas i kanterna. Rören fästes i skivkonstruktionen med tc-fästelement. Kontrollera gjutningens minimihöjd och funktion tillsammans med vattenburen golvvärme med leverantören av gjutmassa. 10

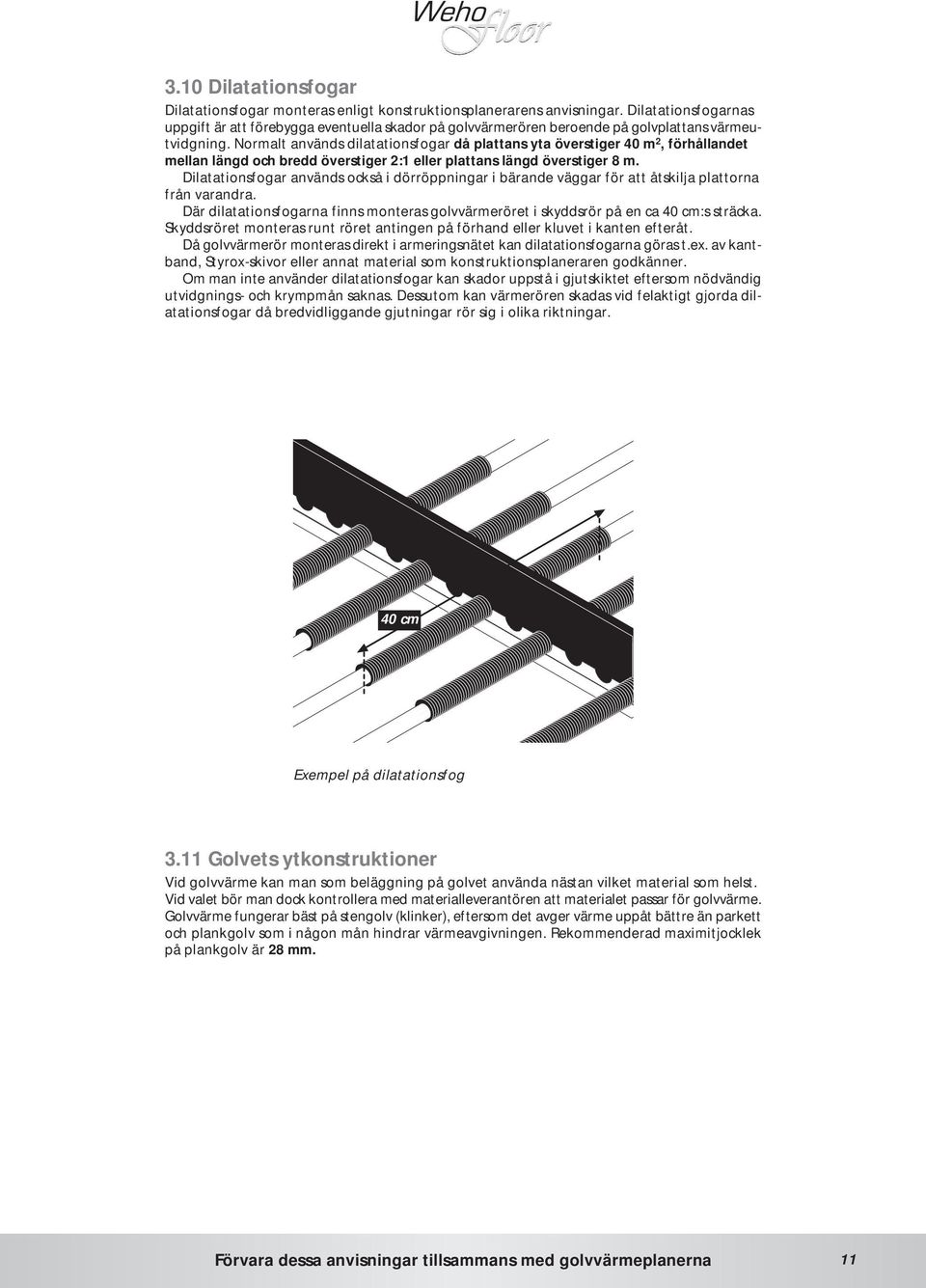

7 3.10 Dilatationsfogar Dilatationsfogar monteras enligt konstruktionsplanerarens anvisningar. Dilatationsfogarnas uppgift är att förebygga eventuella skador på golvvärmerören beroende på golvplattans värmeutvidgning. Normalt används dilatationsfogar då plattans yta överstiger 40 m 2, förhållandet mellan längd och bredd överstiger 2:1 eller plattans längd överstiger 8 m. Dilatationsfogar används också i dörröppningar i bärande väggar för att åtskilja plattorna från varandra. Där dilatationsfogarna finns monteras golvvärmeröret i skyddsrör på en ca 40 cm:s sträcka. Skyddsröret monteras runt röret antingen på förhand eller kluvet i kanten efteråt. Då golvvärmerör monteras direkt i armeringsnätet kan dilatationsfogarna göras t.ex. av kantband, Styrox-skivor eller annat material som konstruktionsplaneraren godkänner. Om man inte använder dilatationsfogar kan skador uppstå i gjutskiktet eftersom nödvändig utvidgnings- och krympmån saknas. Dessutom kan värmerören skadas vid felaktigt gjorda dilatationsfogar då bredvidliggande gjutningar rör sig i olika riktningar. 40 cm Exempel på dilatationsfog 3.11 Golvets ytkonstruktioner Vid golvvärme kan man som beläggning på golvet använda nästan vilket material som helst. Vid valet bör man dock kontrollera med materialleverantören att materialet passar för golvvärme. Golvvärme fungerar bäst på stengolv (klinker), eftersom det avger värme uppåt bättre än parkett och plankgolv som i någon mån hindrar värmeavgivningen. Rekommenderad maximitjocklek på plankgolv är 28 mm. 11
