1 LÄGGNINGSANVISNING F L Y T A N D E G O L V WICANDERS KORKGOLV WIC-CORK Series 100 Xtreme WRT Cork-O-Floor 1000 HPS WIC-WOOD Series 300 Xtreme WRT Wood-O-Floor 3000 HPS

2 Wicanders flytande golv - läggningsanvisning WIC-CORK Series 100 Xtreme WRT Cork-O-Floor 1000 HPS WIC-WOOD Series 300 Xtreme WRT Wood-O-Floor 3000 HPS Vänligen läs den generella informationen innan installation startas Detta behöver du: Verktyg och material: Sticksåg eller en fintandad handsåg Distansklossar Penna Vinkelhake 0,2 mm plastfolie Självhäftande tejp Fuktskydd: Lägg ut plastfolien, minst 20 cm överlapp och tejpa, drag upp plastfolie 5 cm längs väggarna, skär av efter det att golvlisten är på plats. En ångspärr ska vara inbyggd i golvkonstruktionen och skall ligga så nära kork, trägolvet som möjligt. Om undergolvet är tjockt eller tungt, t ex. av betongplattor är det extra viktigt att ångspärren ligger nära kork, trägolvet. Ångspärren får under inga omständigheter ligga på motsatt sida av bjälklaget. Tänk på att golv lagt på golvvärme är mera känsligt för fukt än ett golv utan golvvärme på grund av att fuktkvotsskillnaden mellan golvets torraste och fuktigaste tillstånd blir större. 1. Korkgolv 2. Mellanlägg/kork/grålump 3. Ångspärr 4. Golvvärme 2

3 1 Första tre raderna: Starta i det högra hörnet Skär av den utstående delen mot väggen Justera avståndet till väggen efter det att de tre första raderna har lagts 2 Håll nästa planka i vinkel mot den första och lägg den platt mot golvet färdigställ första raden på samma sätt 3 Kapa sista plankan i första raden till rätt längd starta nästa rad med den överblivna delen (måste vara minst 300 mm lång) se alltid till att skarvarna har ett överlapp på minst 300 mm 4 Placera den första plankan på den nya raden med fjädersidan i vinkel mot notsidan i den senaste raden, pressa framåt och lägg ned. 5 Placera kortänden av plankan i en vinkel mot den senaste plankan och fäll ned, försäkra dig om att boarden ligger mitt över den integrerade locremsan på den senaste raden 6 Lyft plankan (tillsammans med den senast lagda i samma rad) lite uppåt (ca 30 mm), tryck ihop mot raden framför och fäll ned 7 Justera avståndet till väggen till 10 mm när tre rader är helt klara, fortsätt installationen som beskrivet ovan tills du kommer till motsatt vägg 8 Sista raden: Mät och såga till plankorna i den sista raden så de passar, se till att det blir distans till väggen beroende av storlek på rummet. Vid större rum, från 50 kvm och större, krävs 10 mm distans till alla väggar. Rum mindre än 50 kvm kräver minst 5 mm distans till alla väggar. (För större rum än 100 kvm se sid 4 - expansionsutrymme.) 9 Dörrkarmar: Använd en bit av en planka för korrekt höjd såga av dörrkarmen till erforderlig höjd, plus 2 mm extra till plats för plankan 10 Värmerör: Borra erforderliga hål i plankan Hålen skall vara 20 mm större än rörets diameter Såga som visas på bild Limma fast bitarna på rätt plats Täck hålen med en rörtätning Generell information Vänligen läs dessa instruktioner i samband med gällande standard innan installationen påbörjas. 3

4 Transport, lagring och acklimatisering: Transportera och lagra kartongerna liggande Lagra materialet i sina kartonger i rumstemperatur i minst 48 timmar Ta inte av plasten kring materialet innan installationen skall börja Rumstemperaturen måste vara minst +18 C före och under installation Kontroll: Innan installation, vänligen kontrollera materialet i dagsljus for att kunna upptäcka eventuella fel eller brister med materialet, kontrollera också undergolvet och rumsklimatet så att det överensstämmer med omnämnda specifikationer och om du inte är tillfredsställd skall du inte lägga golvet. Kontakta din leverantör om du har några frågor. Ardbo Golv kan inte hållas ansvariga för reklamationer vid ej fullgoda undergolv eller installationer, eller användandet av rengöringsprodukter som inte är godkända av Wicanders eller Ardbo Golv. Reklamationer: Om ett golv läggs in är det lika med att golvet godkänts som ytbeläggning och därefter godtas inga reklamationer gällande golvets utseende. Man måste alltid ge golvet en rättvis avsyning och det görs av installatören på plats. Om ett fel uppstår skall man kontakta leverantören omedelbart. Undergolvskrav: Generellt: Wood o Floor (Series 3000 HPS & 300 WRT) kan monteras ovanpå de flesta hårda ytor som betonggolv, trägolv och keramikplattor mjuka underlag som textil eller liknande måste tas bort underlaget måste vara jämnt, plant, torrt och höjdvariationerna skall inte överstiga 3 mm på en 2 meters rätskiva all typ av betong, trä och keramikytor måste vara helt torra (för betong < 2%, (~ 85 % RF), för anhydrit, < 0,5% om man använder CM metoden) Fuktskydd: Alla typer av betonggolv kräver skydd mot fukt, detta inkluderar typer av inbyggda fuktbarriärer, keramik, värmegolv och täckta med tysta golv. Använd en åldersbeständig plastfolie minimum tjocklek 0,2 mm i källare och på entréplan rekommenderar vi två lager korsvis plastfolie. Uppvärmda undergolv: För Wood o Floor (Series 3000 HPS & 300 WRT) får inte yttemperaturen överstiga +28 C, för mer detaljerad information, följ instruktionerna som medföljer värmegolvet eller kontakta din leverantör. En ångspärr ska vara inbyggd i golvkonstruktionen och skall ligga så nära kork, trägolvet som möjligt. Om undergolvet är tjockt eller tungt, t ex. av betongplattor är det extra viktigt att ångspärren ligger nära kork, trägolvet. Ångspärren får under inga omständigheter ligga på motsatt sida av bjälklaget. Tänk på att golv lagt på golvvärme är mera känsligt för fukt än ett golv utan golvvärme på grund av att fuktkvotsskillnaden mellan golvets torraste och fuktigaste tillstånd blir större. 1. Korkgolv 2. Mellanlägg/kork/grålump 3. Ångspärr 4. Golvvärme 4

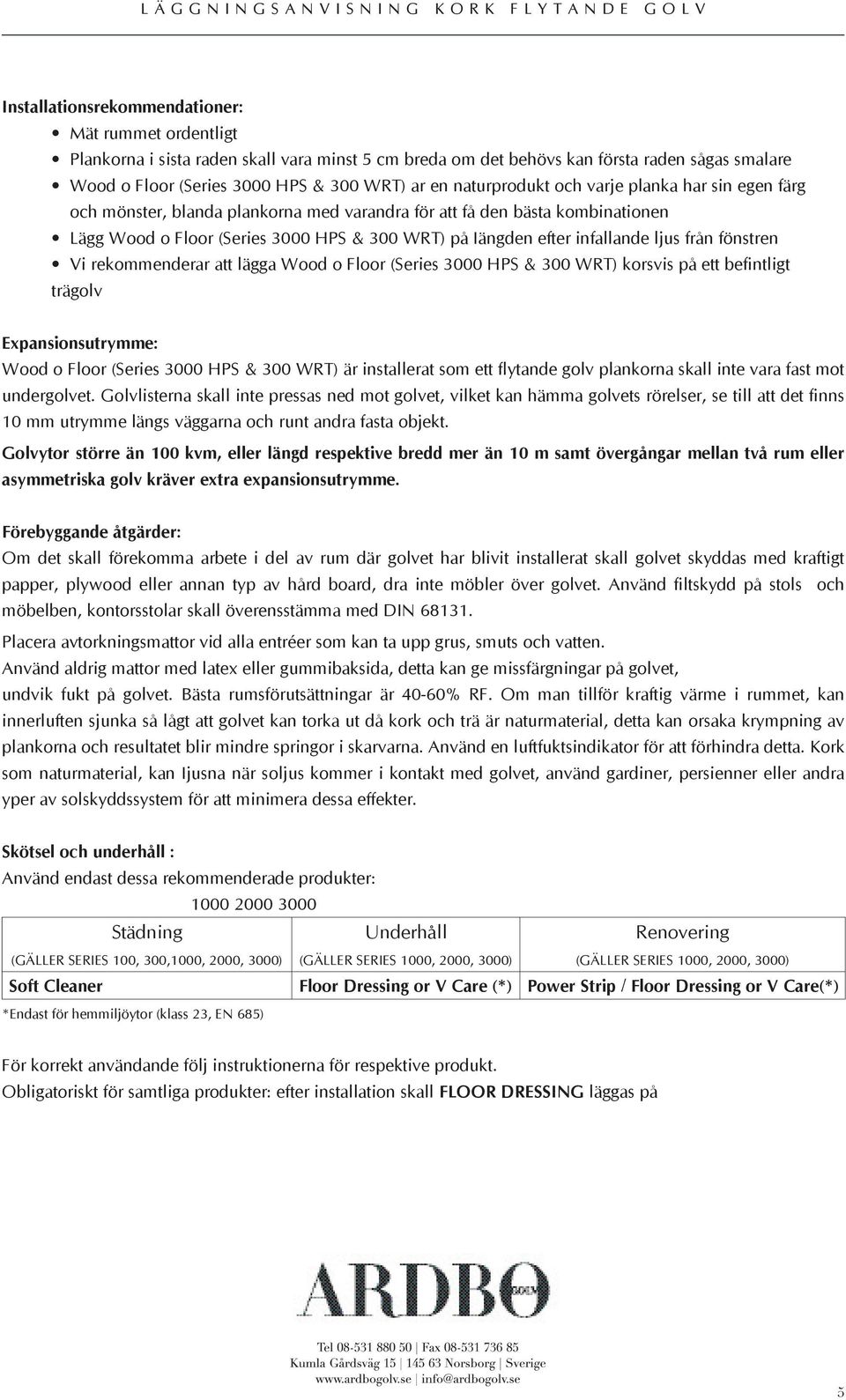

5 Installationsrekommendationer: Mät rummet ordentligt Plankorna i sista raden skall vara minst 5 cm breda om det behövs kan första raden sågas smalare Wood o Floor (Series 3000 HPS & 300 WRT) ar en naturprodukt och varje planka har sin egen färg och mönster, blanda plankorna med varandra för att få den bästa kombinationen Lägg Wood o Floor (Series 3000 HPS & 300 WRT) på Iängden efter infallande ljus från fönstren Vi rekommenderar att lägga Wood o Floor (Series 3000 HPS & 300 WRT) korsvis på ett befintligt trägolv Expansionsutrymme: Wood o Floor (Series 3000 HPS & 300 WRT) är installerat som ett flytande golv plankorna skall inte vara fast mot undergolvet. Golvlisterna skall inte pressas ned mot golvet, vilket kan hämma golvets rörelser, se till att det finns 10 mm utrymme längs väggarna och runt andra fasta objekt. Golvytor större än 100 kvm, eller längd respektive bredd mer än 10 m samt övergångar mellan två rum eller asymmetriska golv kräver extra expansionsutrymme. Förebyggande åtgärder: Om det skall förekomma arbete i del av rum där golvet har blivit installerat skall golvet skyddas med kraftigt papper, plywood eller annan typ av hård board, dra inte möbler över golvet. Använd filtskydd på stols och möbelben, kontorsstolar skall överensstämma med DIN Placera avtorkningsmattor vid alla entréer som kan ta upp grus, smuts och vatten. Använd aldrig mattor med latex eller gummibaksida, detta kan ge missfärgningar på golvet, undvik fukt på golvet. Bästa rumsförutsättningar är 40-60% RF. Om man tillför kraftig värme i rummet, kan innerluften sjunka så lågt att golvet kan torka ut då kork och trä är naturmaterial, detta kan orsaka krympning av plankorna och resultatet blir mindre springor i skarvarna. Använd en luftfuktsindikator för att förhindra detta. Kork som naturmaterial, kan Ijusna när soljus kommer i kontakt med golvet, använd gardiner, persienner eller andra yper av solskyddssystem för att minimera dessa effekter. Skötsel och underhåll : Använd endast dessa rekommenderade produkter: Städning Underhåll Renovering (GÄLLER SERIES 100, 300,1000, 2000, 3000) (GÄLLER SERIES 1000, 2000, 3000) (GÄLLER SERIES 1000, 2000, 3000) Soft Cleaner Floor Dressing or V Care (*) Power Strip / Floor Dressing or V Care(*) *Endast för hemmiljöytor (klass 23, EN 685) För korrekt användande följ instruktionerna för respektive produkt. Obligatoriskt för samtliga produkter: efter installation skall FLOOR DRESSING läggas på 5
