Fuktkvotsmätning OBS! ENBART I TRÄ! Fuktkvotsmätning. Torrviktsmetoden ISO Provbiten vägs

Transkript

1 SIDAN 1 Fuktkvotsmätning Torrviktsmetoden ISO Provbiten vägs 2. Torkning av provbiten i 103 o C +/- 2 o C 3. När träet är absolut torrt vägs biten igen 4. Fuktkvoten kan beräknas SIDAN 2 Fuktkvotsmätning OBS! ENBART I TRÄ! Om så erfordras gör en riktig mätning för att bestämma det absoluta fuktvärdet I trä kan fuktkvoten mätas med en fuktkvotsmätare : Fuktkvot (kg fukt/ kg material) 9 % = snickeritorrt Ca % = stor sannolikhet för mögelpåväxt Ca % = Rötsvampar Fuktkvotsmätning i tryckimpregnerat material ger en höjning av fuktkvoten om ca. 2 % SIDAN 3 1

2 Sorptionskurva En rapport där fuktkvoten anges till > 28% Bli misstänksam..! Jämför fuktkvot med sorptionskurvor för olika material max Fk= 28% = 100 % RF SIDAN 4 Risk för mögeltillväxt, uttryckt i Relativ fuktighet SIDAN 5 Fuktindikering Relativmätning: 1. Indikera på en del där det bedöms vara torrt 2. Indikera på andra ställen observera förhöjning av värden. Indikera inte på klinker / kakel i badrum ( fukt bakom plattorna ) Instrumentet reagerar på metall SIDAN 6 2

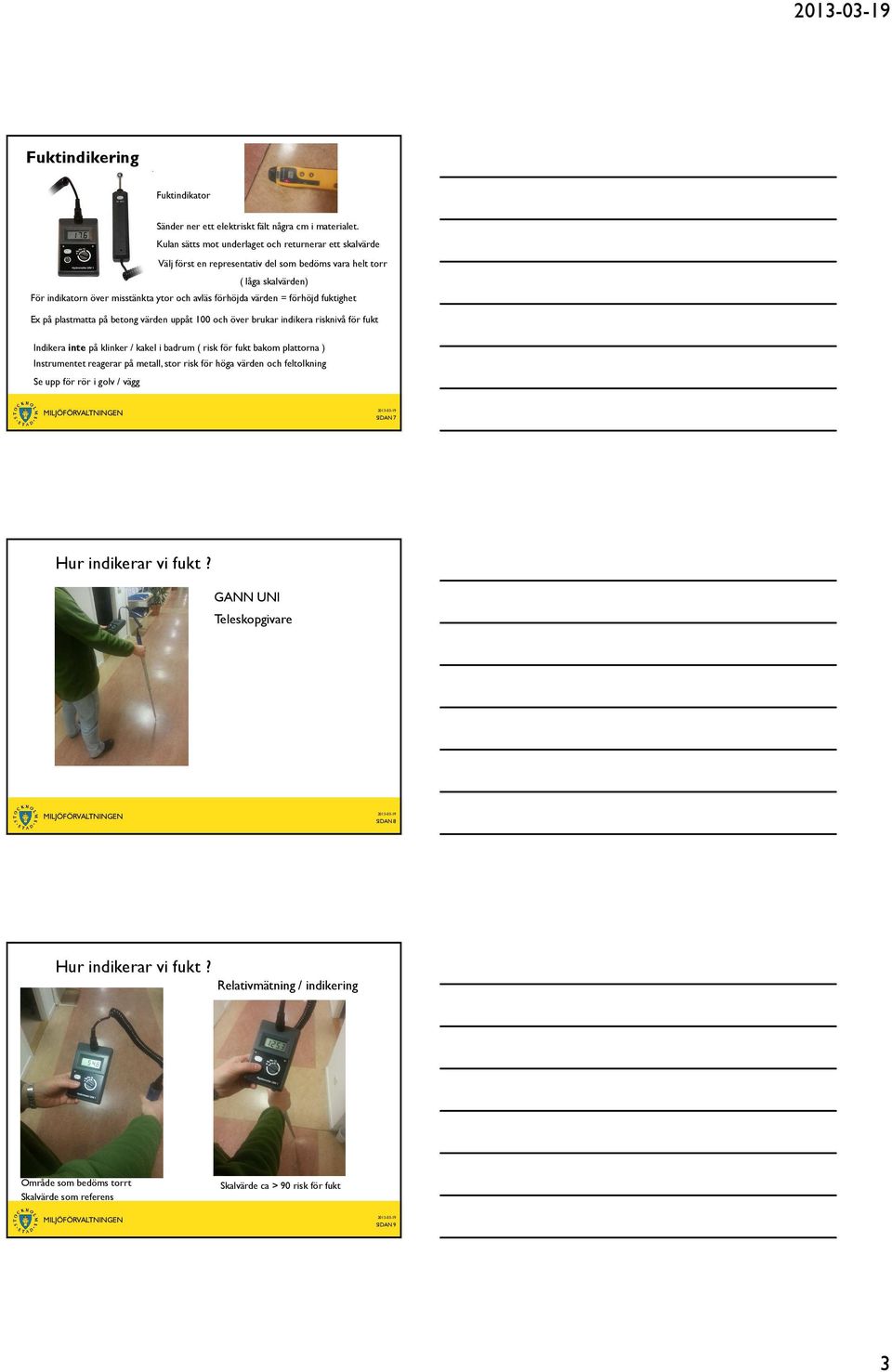

3 Fuktindikering Fuktindikator Sänder ner ett elektriskt fält några cm i materialet. Kulan sätts mot underlaget och returnerar ett skalvärde Välj först en representativ del som bedöms vara helt torr ( låga skalvärden) För indikatorn över misstänkta ytor och avläs förhöjda värden = förhöjd fuktighet Ex på plastmatta på betong värden uppåt 100 och över brukar indikera risknivå för fukt Indikera inte på klinker / kakel i badrum ( risk för fukt bakom plattorna ) Instrumentet reagerar på metall, stor risk för höga värden och feltolkning Se upp för rör i golv / vägg SIDAN 7 Hur indikerar vi fukt? GANN UNI Teleskopgivare SIDAN 8 Hur indikerar vi fukt? Relativmätning / indikering Område som bedöms torrt Skalvärde som referens Skalvärde ca > 90 risk för fukt SIDAN 9 3

4 Hur indikerar vi fukt? Område som bedöms torrt Skalvärde som referens SIDAN 10 Fuktindikation Indikera inte på klinker / kakel i badrum ( risk för fukt bakom plattorna ) Indikera istället i taket i våningen under, och på väggar i intilliggande rum Instrumentet reagerar på metall, stor risk för höga värden och feltolkning Se upp för rör-/elledningar i golv / vägg Använd det sunda förnuftet! Fundera på orsaken till fukten, varifrån kommer den? Lär känna ditt instrument.. Erfarenhet ska aldrig underskattas. SIDAN 11 Tätskikt bakom kakel i våtrumsytterväggar SP RAPPORT 2006:46 Vatten sugs in kapillärt i fogarna Torkar ut genom diffusion (långsam process) Kakel i fästmassa på glasskiva som fick torka torrt, ca 2 månader 5 mm vattenhinna efter 2 minuter gav det detta resultat. Efter två dygn förekom fritt vatten. Uttorkning med rumsluft. Efter 1månad fortfarande fritt vatten bakom kaklet Torktid > 6 månader Leder till slutsatsen att det alltid är 100% fukt bakom kakel. SIDAN 12 4

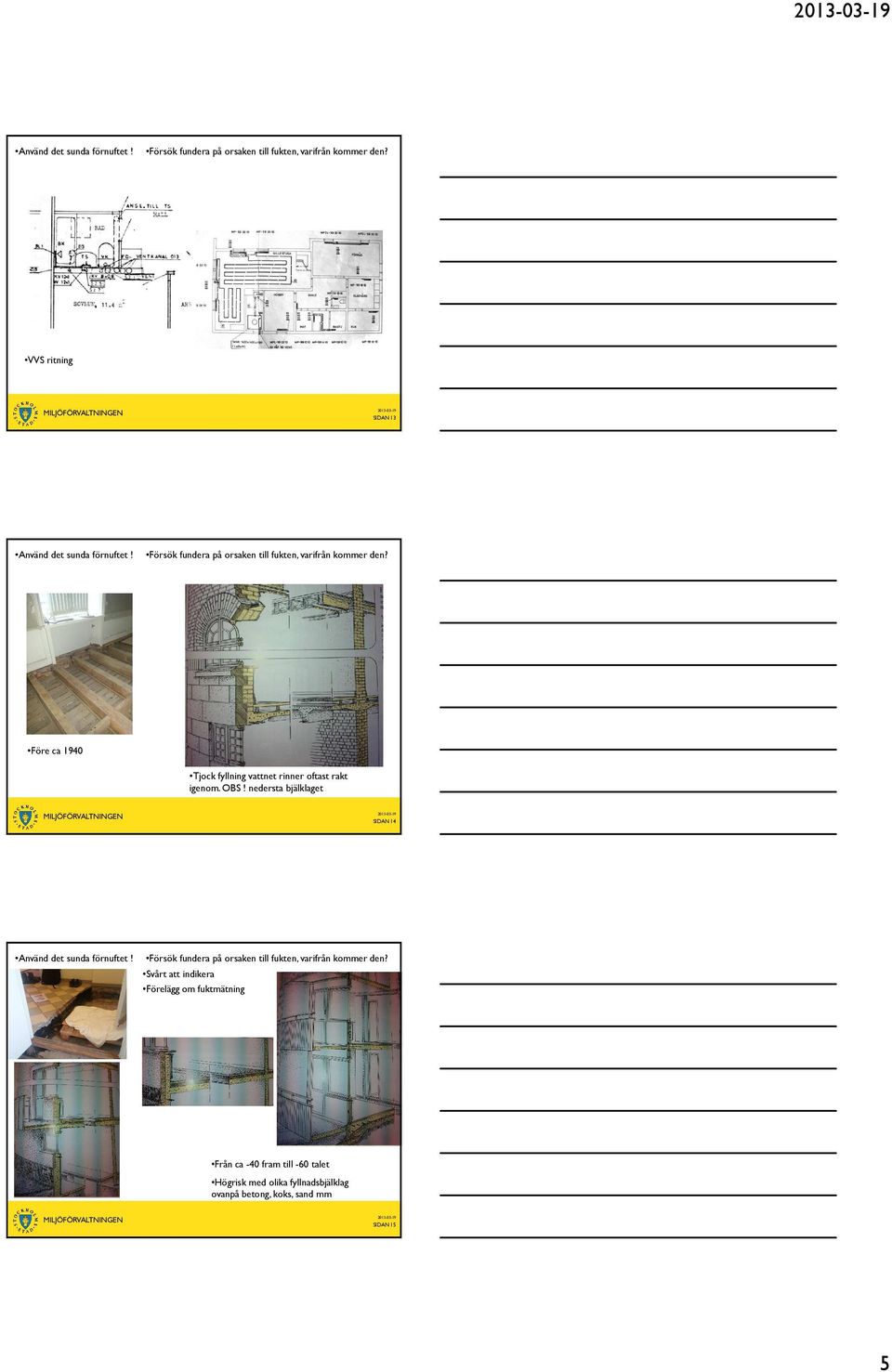

5 Använd det sunda förnuftet! Försök fundera på orsaken till fukten, varifrån kommer den? VVS ritning SIDAN 13 Använd det sunda förnuftet! Försök fundera på orsaken till fukten, varifrån kommer den? Före ca 1940 Tjock fyllning vattnet rinner oftast rakt igenom. OBS! nedersta bjälklaget SIDAN 14 Använd det sunda förnuftet! Försök fundera på orsaken till fukten, varifrån kommer den? Svårt att indikera Förelägg om fuktmätning Från ca -40 fram till -60 talet Högrisk med olika fyllnadsbjälklag ovanpå betong, koks, sand mm SIDAN 15 5

6 Förmodad fuktskada i badrum Fuktindikera Indikera på: Omgivande väggar Omgivande golvytor Kök, hall, v - rum sov Badrumstak i underliggande lgh Fuktkvotsindikera på golvsocklar på omgivande väggar mot badrummet SIDAN 16 Miljonprogramshus med prefabricerade väggelement och bjälklag SIDAN 17 Betongbjälklag Betongbjälklag upplagda på yttervägg och hjärtvägg, bärande vägg Innerväggar ofta enkelgips Fuktindikera golv lättväggar runt golvbrunn i köksskåp under diskbänk SIDAN 18 6

7 SIDAN 19 7
