Monteringsanvisning codex VG 4X på vägg 17

Transkript

1 codex VG 4X Egenskaper codex VG 4X codex VG 4X uppfyller gällande krav enligt BBV 10:1 och har ett ånggenomgångsmotstånd som överstiger s/m. Monteringsanvisning codex VG 4X på vägg 17 Applicering och montering på vägg. Material och underlag ska ha en temperatur på lägst +15 C innan applicering och montering påbörjas. Vid varje tillfälle då codex tätmatta, tätband, eller tätmanschett skarvas med överlapp, se till att skarvområdet är ordentligt sammanpressat. Ingen av de nyss nämnda komponenterna i systemet får appliceras så att blåsor uppstår. Förbehandling av underlag Underlaget måste vara bärande, hållfast, genomtorrt och rent samt fritt från limrester och andra ämnen som kan påverka vidhäftningsförmågan. Ojämna underlag primas med UZIN PE 260, UZIN PE 360 eller codex PE 370 och spacklas med spackelmassa av fabrikat codex eller UZIN. Åtgång se sidan Applicering av vidhäftningsprimer Rolla väggarna med antingen UZIN PE 260, UZIN PE 360 eller codex PE 370. Åtgång ca g/m 2. Gör regelbundna efterkontroller så att hela väggytan bestrukits. Rolla ej upp på rörgenomföringar. Prima minst 10 cm ut på golvet.

2 18 Monteringsanvisning codex VG 4X på vägg tätskikt av folietyp Torktiden för UZIN PE 260 är ca 4-6 timmar. Torktid för UZIN PE 360 är på sugande underlag är ca 1 timme, på dåligt sugande underlag ca 2-6 timmar. Torktid för codex PE 370 är ca minuter på sugande underlag och på dåligt sugande underlag ca 90 minuter. Försegling med codex tätband Montera codex tätband i inner- och ytterhörn om någon av väggarna består av skivor på reglar (se även BBV 10:1 avsnitt 6:3). codex tätband skall även appliceras i golv och väggvinkeln. Observera att vårt tätband håller tätt även när det skarvas. Observera att lägre temperaturer och dålig ventilation förlänger nödvändiga torktider.

3 Monteringsanvisning codex VG 4X på vägg 19 Försegling av rörgenomföringar Rörgenomföringar tätas med någon av våra codex tätmanschetter eller med bitar av codex tätband med ett minsta överlapp om 10 mm. Obs! För att kunna applicera manschetterna på ett enkelt sätt, delas dessa på mitten innan montering. På sid 16 finns en lista över tillgängliga manschetter.

4 20 Monteringsanvisning codex VG 4X på vägg tätskikt av folietyp Montering av codex tätmatta Markera på väggen var respektive våd skall sättas. Tänk på att räkna med överlapp om 5 cm. Se till att mattan förskjuts med minimum 10 cm i förhållande till eventuella skivskarvar. Skär mattan i våder och lägg dessa på ett tapetbord eller liknande. Avlägsna skyddspappen ovan på aktuell våd och fäst den så att den kommer på avsedd plats. Efter detta rullas skyddspappen undan för undan bort samtidigt som codex tätmatta gnids fast ordentligt på väggen. Se till att våden går ända ned i golv och väggvinkeln och överlappar det på väggen redan monterade codex tätbandet. Fortsätt förfarandet våd efter våd till dess att hela väggytan är täckt. Eventuellt kan sista våden komma att behövas skäras ned till ett mindre format.

5 Monteringsanvisning codex VG 4X på vägg 21 Applicering av codex PE 370 Så snart som mattan monterats primas densamma med codex PE 370. På så sätt gnids mattan fast ytterligare samtidigt som ytan förstärks före det keramiska materialet ska monteras. Cirka minuter efter primningen kan plattsättningen påbörjas.

6 22 Monteringsanvisning codex VG 4X på golv tätskikt av folietyp codex VG 4X Egenskaper codex VG 4X codex VG 4X uppfyller gällande krav enligt BBV 10:1 och har ett ånggenomgångsmotstånd som överstiger s/m. Applicering och montering på golv. Material och underlag ska ha en temperatur på lägst +15 C innan applicering och montering påbörjas. Vid varje tillfälle då codex tätmatta, tätband, eller tätmanschett skarvas med överlapp, se till att skarvområdet är ordentligt sammanpressat. Ingen av de nyss nämnda komponenterna i systemet får appliceras så att blåsor uppstår. Förbehandling av underlag Underlaget måste vara bärande, hållfast, genomtorrt och rent samt fritt från limrester och andra ämnen som kan påverka vidhäftningsförmågan. Ojämna underlag primas med UZIN PE 260, UZIN PE 360 eller codex PE 370 och spacklas med spackelmassa av fabrikat codex eller UZIN. Åtgång se sidan Applicering av vidhäftningsprimer Rolla väggarna med antingen UZIN PE 260, UZIN PE 360 eller codex PE 370. Åtgång ca g/m 2. Gör regelbundna efterkontroller så att hela väggytan bestrukits. Rolla ej upp på rörgenomföringar. Prima minst 10 cm ut på golvet.

7 Monteringsanvisning codex VG 4X på golv 23 Torktiden för UZIN PE 260 är ca 4-6 timmar. Torktid för UZIN PE 360 är på sugande underlag är ca 1 timme, på dåligt sugande underlag ca 2-6 timmar. Torktid för codex PE 370 är ca minuter på såväl sugande som dåligt sugande underlag. Observera att lägre temperaturer och dålig ventilation förlänger nödvändiga torktider. Försegling mot Purus golvbrunn Montera foten till Puruskniven i golvbrunnen. Lämplig codex tätmanschett centreras över golvbrunnen. Dra loss skyddspappret på halva baksidan och tryck till. Dra loss resten av skyddspappret och tryck fast tätarket ordentligt. Montera Puruskniven på knivfoten och skär ut för golvbrunnen med ett överskott som når ner till klämringens nedre kant. Vik därefter ned överskottet ner till klämringens nedre kant. Montera klämringen. Kontrollera så att denna kommer ända ner till golvbrunnsflänsen. Observera att endast gul klämring får användas. Ifall det är svårigheter att trycka ner klämringen, rekommenderar vi att man stryker lite codex HS 600 på kanten till nerviket.

8 24 Monteringsanvisning codex VG 4X på golv tätskikt av folietyp Försegling av rörgenomföringar Avloppsrör och andra rörgenomföringar - både på golv och vägg - tätas med lämplig codex tätmanschett eller med bitar av codex tätband med ett minsta överlapp om 10 mm. Obs! För att kunna applicera manschetterna på ett enkelt sätt, delas dessa på mitten innan montering. På sid 15 finns en lista över tillgängliga manschetter. Montering av codex tätmatta Kontrollera att fallet mot brunnen uppfyller gällande krav före applicering av tätskikt. Skär mattan i våder och lägg dessa på ett tapetbord eller liknande. Eventuellt kan sista våden komma att behövas skäras ned till ett mindre format. Tänk på att räkna med överlapp om 5 cm. Avlägsna skyddspappen helt eller delvis på aktuell våd och lägg ned mattan. Skyddspappen tas bort undan för undan samtidigt som codex tätmatta gnids fast ordentligt på golvet.

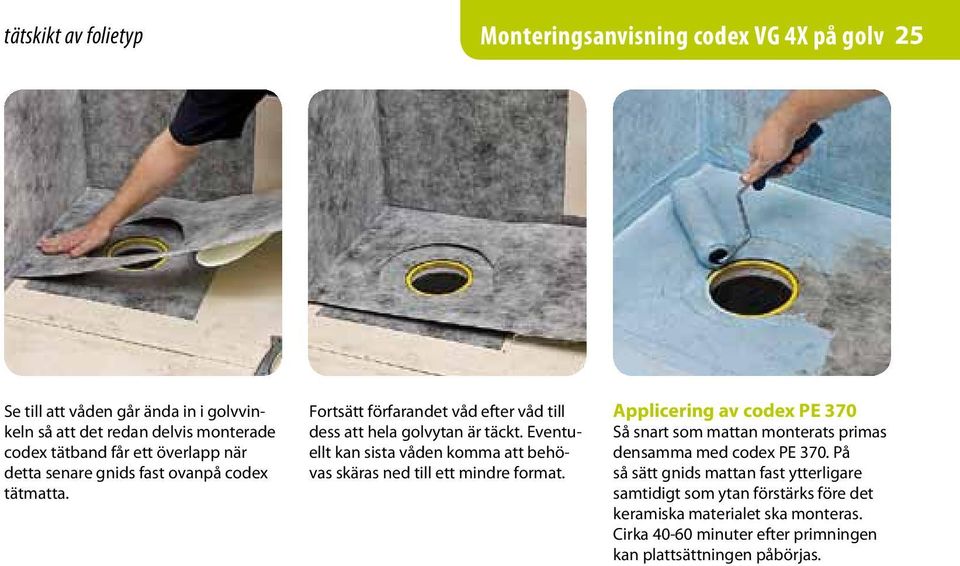

9 Monteringsanvisning codex VG 4X på golv 25 Se till att våden går ända in i golvvinkeln så att det redan delvis monterade codex tätband får ett överlapp när detta senare gnids fast ovanpå codex tätmatta. Fortsätt förfarandet våd efter våd till dess att hela golvytan är täckt. Eventuellt kan sista våden komma att behövas skäras ned till ett mindre format. Applicering av codex PE 370 Så snart som mattan monterats primas densamma med codex PE 370. På så sätt gnids mattan fast ytterligare samtidigt som ytan förstärks före det keramiska materialet ska monteras. Cirka minuter efter primningen kan plattsättningen påbörjas.
