ARDEX TRICOM DUK/FOLIE- BASERAT ÅNG- OCH VATTENTÄTT VÅTRUMS- SYSTEM

Transkript

1 ARDEX TRICOM DUK/FOLIE- BASERAT ÅNG- OCH VATTENTÄTT VÅTRUMS- SYSTEM April 2010 Ersätter broschyr mars

2 TÄTSKIKTET SYNS INTE MEN ÄR HELT AVGÖRANDE! BBV 10:1 ersätter BBV 07:1. Boverket och Byggkeramikrådet har skärpt sina regler gällande tätskikt bakom kakel och klinker. Tidigare fanns det krav på vattentäthet men inte några krav gällande ångtäthet. Boverket kräver från och med 1 juli 2007 att tätskikten skall vara ångtäta i vissa konstruktioner. Från och med 1 februari 2010 har det tillkommit anvisningar för våtzon 1 respektive våtzon 2. Övergångsperioden gäller fram till 31 juli Branschregler och rekommendationer finns på: MED ARDEX TRICOM ÄR DU SÄKER PÅ ATT UPPFYLLa GÄLLANDE KRAV. 07:1 ersätter PER:s Branschregler 99:1 BBV Byggkeramikrådets branschregler för våtrum Branschregler för kakel och klinker i våtrum. Reglerna är framtagna av Byggkeramikrådet med hänsyn till myndighetskraven i Boverkets byggregler, BBR, BFS 1993:57 med ändringar till och med 2006:12 2 2

3 BESKRIVNING AV ZONINDELNING Våtrum indelas i våtzoner Våtzon 1 = Väggar vid badkar/dusch och väggytor minst en meter utanför dessa samt våtrummets hela golvyta. När badkar/duschplats på någon sida omges av skärmvägg som ska plattsättas, ingår väggyta mot bad/dusch, inklusive gavel, i våtzon 1. Om del av yttervägg ingår i våtzon 1 ska hela väggen behandlas som tillhörande våtzon 1. Våtzon 2 = Övriga väggytor. Övrig utrymmen I toaletter, tvättstugor och utrymmen med varmvattenberedare ska golvet förses med tätskiktssystem av folietyp (VtgF) eller övrigt godkänt tätskiktssystem (VTg). Tätskikt ska dras upp på vägg minst 50 mm. Våtzon 2 1 m Våtzon 1 Våtzon 1 Våtzon 2 1 m Hela golvet är våtzon 1 Täthetsklasser VTgF = Vattentäta golvsystem av folietyp VTvF = Vattentäta väggsystem av folietyp VTg = Övriga godkända tätskiktssystem för golv VTv = Övriga godkända tätskiktssystem för väggar Val av tätskiktssystem Våtzon 1, väggar Skivkonstruktioner - VTvF = ARDEX TRICOM Massivkonstruktioner - VTvF = ARDEX TRICOM eller VTv = ARDEX P 2 D + ARDEX S 1-K Vid massiva konstruktioner tätsystem VTv, VTg. Om en fuktsäkerhetsprojektering påvisar att ett lägre ånggenomgångsmotstånd än 1 miljon s/m kan användas i konstruktionen kan ARDEX Tätssystem ARDEX S 1-K användas. Gäller även på fuktsäkerhetsprojekterade skivor. Våtzon 1, golv Skivkonstruktioner - VTgF = ARDEX TRICOM Massivkonstruktioner - VTgF= ARDEX TRICOM eller VTg = ARDEX P 2 D + ARDEX S 1-K Våtzon 2, väggar Skivkonstruktioner - VTvF= ARDEX TRICOM eller VTv = ARDEX P 2 D + ARDEX S 1-K Massivkonstruktioner - VTvF= ARDEX TRICOM eller VTv = ARDEX P 2 D + ARDEX S 1-K Övergång mellan våtzon 1 och våtzon 2 vid skivkonstruktioner. Rolla ARDEX P 2 D fram till Tricomdukens kant. Därefter täcks ARDEX P 2 D med ARDEX S 1-K som rollas ut en rollerbredd på Tricomduken. Med massivkonstruktioner avses betong, puts och/eller murverk. Tätskiktssystem av folietyp VTgF och VTvF Tätskikt består av en sammanhängande fabrikstillverkad, flexibel folie med specifik tjocklek. Identifierbart genom tydlig märkning. Används för största säkerhet vid utförandet på de mest utsatta områdena. 3

4 Ardex Tätsystem TRICOM ARDEX Tätsystem TRICOM används som tätskikt bakom ytbeläggningar av kakel och klinker på golv och väggar i våtutrymmen i bostadsmiljö och utrymmen med liknande belastning. ARDEX Tätsystem TRICOM är godkänt enligt BBV 10:1 branschregler. Testat och provat av SP, Sveriges Tekniska Forskningsinstitut AB. Material ARDEX Tätsystem TRICOM är en konstruktion bestående av: Tätskikt och ÅNGTÄT DUK Förseglingsband och rörmanschetter Golvbrunnsförseglingar Fästmassor Alla produkter i tätsystemet är utprovade tillsammans för att klara ställda krav enligt gällande branschregler, BBV. Det är hela konstruktionen som är godkänd, därför skall ingen produkt bytas ut. Förseglingar Överallt där rörelser i underlaget kan uppstå, t. ex. vid materialövergångar, vägg/väggvinkel, vägg/golvvinkel och rörgenomföringar skall förseglingar utföras med avsett förseglingsband alternativt rörmanschett. Vid våtrumsmatta med sockel av uppvik, skall minst 30 mm av den del som täcks av plattor ruggas med sandpapper. Skarven skall förseglas med förseglingsband ARDEX SK 12 som monteras med ARDEX S 1-K alternativt ARDEX 8+9. Generellt gällande underlagen Innan arbetet påbörjas, kontrollera att underlagen är rätt utförda. Underlaget skall vara bärkraftigt, rent och torrt. Material och underlag skall inte ha en temperatur lägre än C. Håligheter kring rör och eventuella springor i golv/väggvinkeln och vägg/väggvinkeln spacklas innan tätskiktet appliceras. Befintliga beklädnader, ytskikt som t. ex. våtrumsmatta/tapet, målade ytor och liknande, skall avlägsnas. Underlaget skall inte innehålla fukt överstigande 85% RF. Välj i så fall ARDEX Tätsystem 8 + 9, se separat anvisning. Vid betongplatta på mark och källarytterväggar bör kontroll ske om tillskjutande fukt förekommer. Om tillskjutande fukt förekommer skall ARDEX Tätsystem användas, se separat anvisning. Vid träbjälklag skall konstruktionen vara väl uttorkad innan arbetet påbörjas. Maximal fuktkvot 8%, vid golvvärme 6%. 4

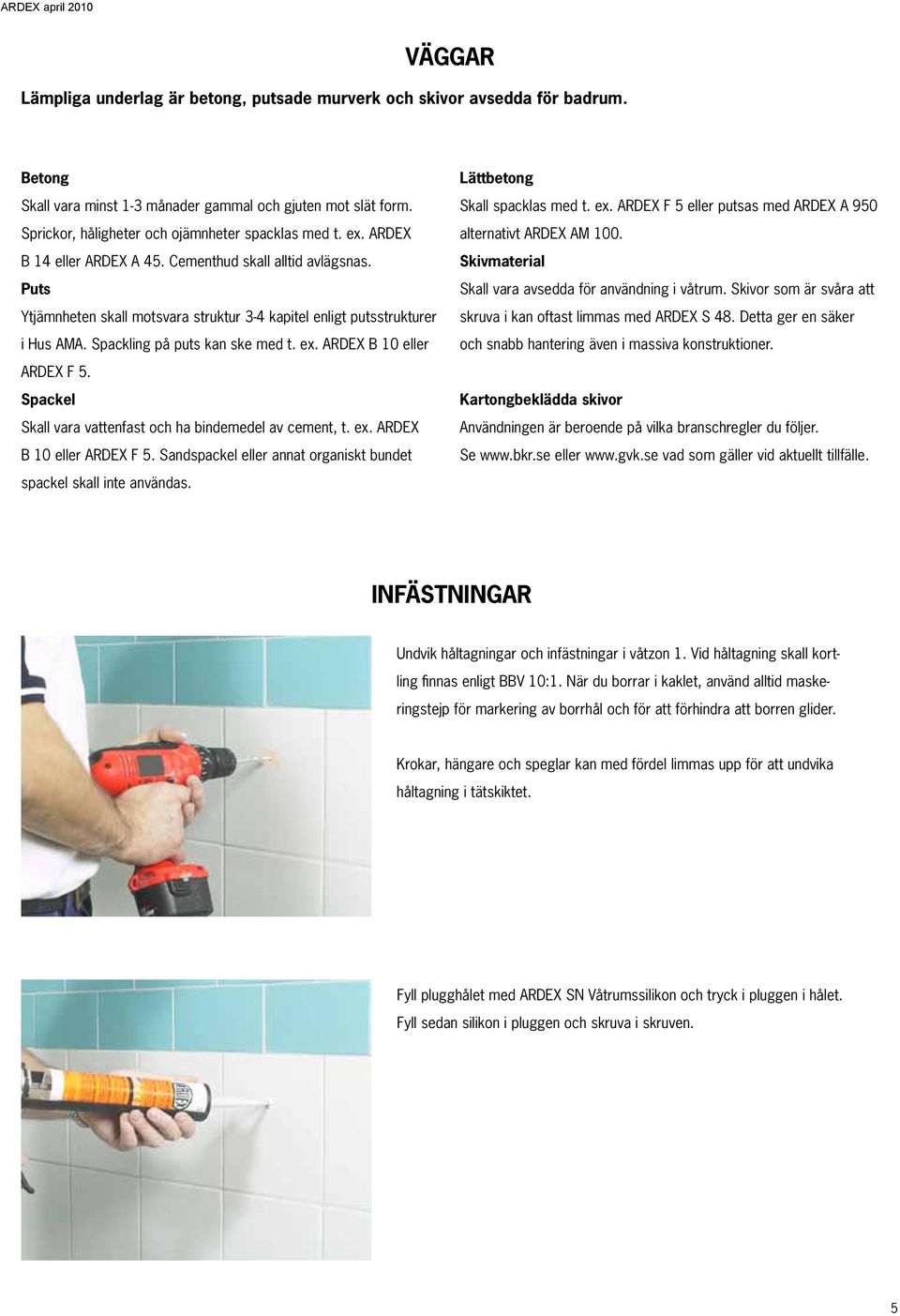

5 väggar Lämpliga underlag är betong, putsade murverk och skivor avsedda för badrum. Betong Skall vara minst 1-3 månader gammal och gjuten mot slät form. Sprickor, håligheter och ojämnheter spacklas med t. ex. ARDEX B 14 eller ARDEX A 45. Cementhud skall alltid avlägsnas. Puts Ytjämnheten skall motsvara struktur 3-4 kapitel enligt putsstrukturer i Hus AMA. Spackling på puts kan ske med t. ex. ARDEX B 10 eller ARDEX F 5. Spackel Skall vara vattenfast och ha bindemedel av cement, t. ex. ARDEX B 10 eller ARDEX F 5. Sandspackel eller annat organiskt bundet spackel skall inte användas. Lättbetong Skall spacklas med t. ex. ARDEX F 5 eller putsas med ARDEX A 950 alternativt ARDEX AM 100. Skivmaterial Skall vara avsedda för användning i våtrum. Skivor som är svåra att skruva i kan oftast limmas med ARDEX S 48. Detta ger en säker och snabb hantering även i massiva konstruktioner. Kartongbeklädda skivor Användningen är beroende på vilka branschregler du följer. Se eller vad som gäller vid aktuellt tillfälle. infästningar Undvik håltagningar och infästningar i våtzon 1. Vid håltagning skall kortling finnas enligt BBV 10:1. När du borrar i kaklet, använd alltid maskeringstejp för markering av borrhål och för att förhindra att borren glider. Krokar, hängare och speglar kan med fördel limmas upp för att undvika håltagning i tätskiktet. Fyll plugghålet med ARDEX SN Våtrumssilikon och tryck i pluggen i hålet. Fyll sedan silikon i pluggen och skruva i skruven. 5

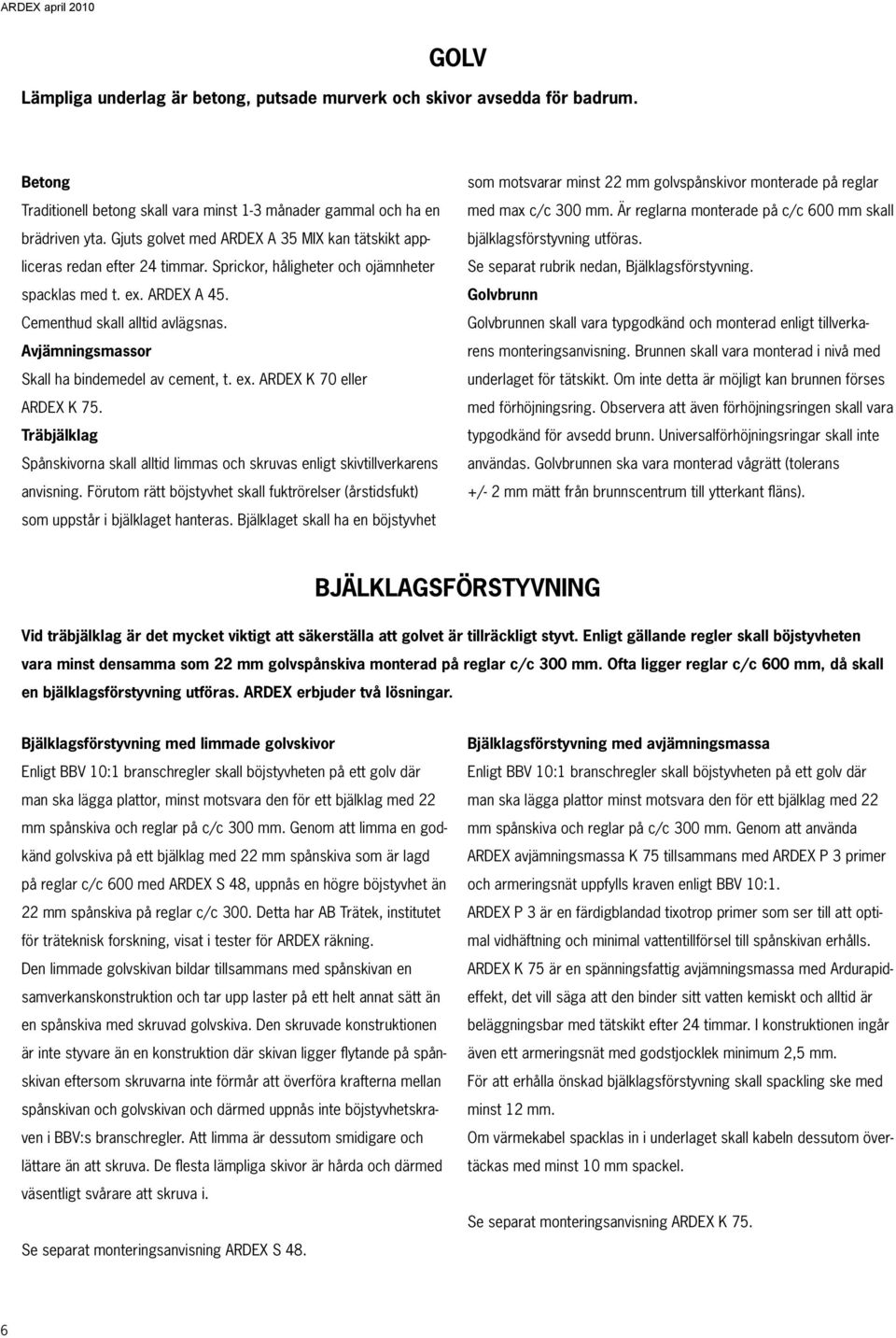

6 GOLV Lämpliga underlag är betong, putsade murverk och skivor avsedda för badrum. Betong Traditionell betong skall vara minst 1-3 månader gammal och ha en brädriven yta. Gjuts golvet med ARDEX A 35 MIX kan tätskikt appliceras redan efter 24 timmar. Sprickor, håligheter och ojämnheter spacklas med t. ex. ARDEX A 45. Cementhud skall alltid avlägsnas. Avjämningsmassor Skall ha bindemedel av cement, t. ex. ARDEX K 70 eller ARDEX K 75. Träbjälklag Spånskivorna skall alltid limmas och skruvas enligt skivtillverkarens anvisning. Förutom rätt böjstyvhet skall fuktrörelser (årstidsfukt) som uppstår i bjälklaget hanteras. Bjälklaget skall ha en böjstyvhet som motsvarar minst 22 mm golvspånskivor monterade på reglar med max c/c 300 mm. Är reglarna monterade på c/c 600 mm skall bjälklagsförstyvning utföras. Se separat rubrik nedan, Bjälklagsförstyvning. Golvbrunn Golvbrunnen skall vara typgodkänd och monterad enligt tillverkarens monteringsanvisning. Brunnen skall vara monterad i nivå med underlaget för tätskikt. Om inte detta är möjligt kan brunnen förses med förhöjningsring. Observera att även förhöjningsringen skall vara typgodkänd för avsedd brunn. Universalförhöjningsringar skall inte användas. Golvbrunnen ska vara monterad vågrätt (tolerans +/- 2 mm mätt från brunnscentrum till ytterkant fläns). Bjälklagsförstyvning Vid träbjälklag är det mycket viktigt att säkerställa att golvet är tillräckligt styvt. Enligt gällande regler skall böjstyvheten vara minst densamma som 22 mm golvspånskiva monterad på reglar c/c 300 mm. Ofta ligger reglar c/c 600 mm, då skall en bjälklagsförstyvning utföras. ARDEX erbjuder två lösningar. Bjälklagsförstyvning med limmade golvskivor Enligt BBV 10:1 branschregler skall böjstyvheten på ett golv där man ska lägga plattor, minst motsvara den för ett bjälklag med 22 mm spånskiva och reglar på c/c 300 mm. Genom att limma en godkänd golvskiva på ett bjälklag med 22 mm spånskiva som är lagd på reglar c/c 600 med ARDEX S 48, uppnås en högre böjstyvhet än 22 mm spånskiva på reglar c/c 300. Detta har AB Trätek, institutet för träteknisk forskning, visat i tester för ARDEX räkning. Den limmade golvskivan bildar tillsammans med spånskivan en samverkanskonstruktion och tar upp laster på ett helt annat sätt än en spånskiva med skruvad golvskiva. Den skruvade konstruktionen är inte styvare än en konstruktion där skivan ligger flytande på spånskivan eftersom skruvarna inte förmår att överföra krafterna mellan spånskivan och golvskivan och därmed uppnås inte böjstyvhetskraven i BBV:s branschregler. Att limma är dessutom smidigare och lättare än att skruva. De flesta lämpliga skivor är hårda och därmed väsentligt svårare att skruva i. Se separat monteringsanvisning ARDEX S 48. Bjälklagsförstyvning med avjämningsmassa Enligt BBV 10:1 branschregler skall böjstyvheten på ett golv där man ska lägga plattor minst motsvara den för ett bjälklag med 22 mm spånskiva och reglar på c/c 300 mm. Genom att använda ARDEX avjämningsmassa K 75 tillsammans med ARDEX P 3 primer och armeringsnät uppfylls kraven enligt BBV 10:1. ARDEX P 3 är en färdigblandad tixotrop primer som ser till att optimal vidhäftning och minimal vattentillförsel till spånskivan erhålls. ARDEX K 75 är en spänningsfattig avjämningsmassa med Ardurapideffekt, det vill säga att den binder sitt vatten kemiskt och alltid är beläggningsbar med tätskikt efter 24 timmar. I konstruktionen ingår även ett armeringsnät med godstjocklek minimum 2,5 mm. För att erhålla önskad bjälklagsförstyvning skall spackling ske med minst 12 mm. Om värmekabel spacklas in i underlaget skall kabeln dessutom övertäckas med minst 10 mm spackel. Se separat monteringsanvisning ARDEX K 75. 6

7 Genomskärningar GENOMSKÄRNING PÅ TRÄBJÄLKLAG 1. Regel 2. Golvspånskiva 3. Primer ARDEX P 3/ARDEX P ARDEX Rotarmering Avjämningsmassa ARDEX K ARDEX S 1-K/ARDEX ARDEX TRICOM DUK GENOMSKÄRNING PÅ BJÄLKLAGSFÖRSTYVNING MED ARDEX S Regel 2. Golvspånskiva 3. ARDEX S Golvskiva 5. Primer ARDEX P 3/ARDEX P Avjämningsmassa ARDEX K ARDEX S 1-K/ARDEX ARDEX TRICOM DUK 2 1 7

8 ARDEX TRICOM Idag finns det en mängd olika skivmaterial på väggarna i våtrum. Gemensamt för många av dessa är att de är sugande. Detta får till följd att monteringstiden förkortas avsevärt och kan orsaka blåsor under duken då limmet torkar ifrån duken. För att förlänga monteringstiden och säkerställa god vidhäftning är det en bra idé att prima väggarna innan monteringen. Detta görs enklast med ARDEX P 3, en färdigblandad tixotrop primer som är droppfri. Alternativt kan man använda ARDEX P 51. Monteringen av ARDEX TRICOM kan utföras med ARDEX S 1-K eller ARDEX 8+9. ARDEX S 1-K är ett färdigblandat tätskikt och kan användas på alla sugande underlag. ARDEX 8+9 är ett tvåkomponents tätskikt som härdar även mellan två täta skikt. Tork- och härdtiden är snabbare än hos ARDEX S 1-K och därför lämpar sig ARDEX 8+9 att använda då man har bråttom. ARDEX 8+9 är perfekt att använda på golv. Vid montering av ARDEX TRICOM på en Minerit VT-skiva eller andra täta material måste ARDEX 8+9 användas för att garantera god vidhäftning och reducera torktiden. Man kan även använda ARDEX 8+9 vid monteringen av ARDEX SK 12 Tätband, framför allt när man förseglar skarvarna mellan ARDEX TRICOM våderna. Detta för att snabbare kunna arbeta vidare med monteringen av plattorna. FÖR SUGANDE UNDERLAG + ARDEX TRICOM DUK ARDEX S 1-K FÖR ICKE SUGANDE UNDERLAG ELLER NÄR DET ÄR BRÅTTOM + ARDEX TRICOM DUK ARDEX 8+9 8

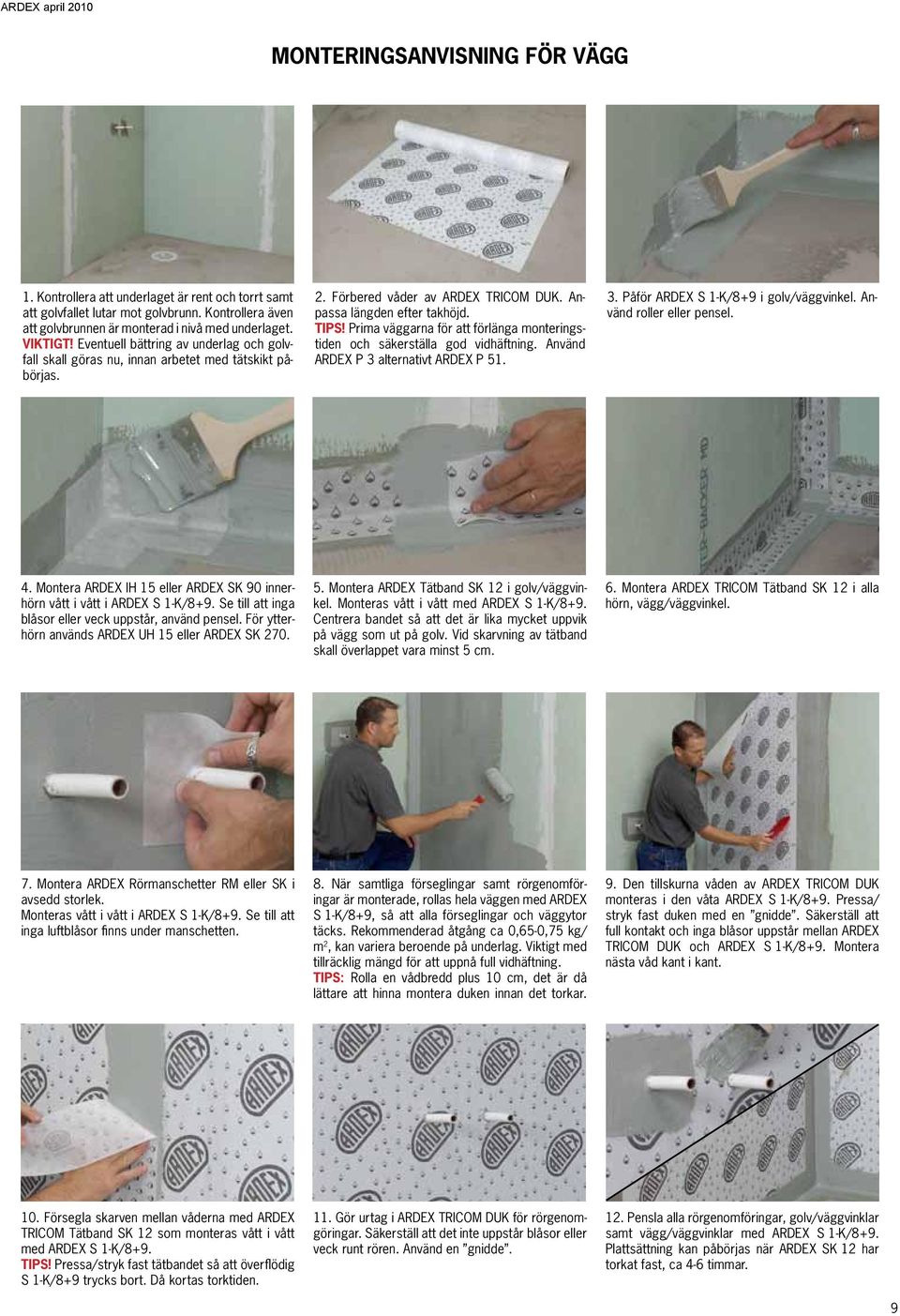

9 Monteringsanvisning för VÄGG 1. Kontrollera att underlaget är rent och torrt samt att golvfallet lutar mot golvbrunn. Kontrollera även att golvbrunnen är monterad i nivå med underlaget. VIKTIGT! Eventuell bättring av underlag och golvfall skall göras nu, innan arbetet med tätskikt påbörjas. 2. Förbered våder av ARDEX TRICOM DUK. Anpassa längden efter takhöjd. TIPS! Prima väggarna för att förlänga monteringstiden och säkerställa god vidhäftning. Använd ARDEX P 3 alternativt ARDEX P Påför ARDEX S 1-K/8+9 i golv/väggvinkel. Använd roller eller pensel. 4. Montera ARDEX IH 15 eller ARDEX SK 90 innerhörn vått i vått i ARDEX S 1-K/8+9. Se till att inga blåsor eller veck uppstår, använd pensel. För ytterhörn används ARDEX UH 15 eller ARDEX SK Montera ARDEX Tätband SK 12 i golv/väggvinkel. Monteras vått i vått med ARDEX S 1-K/8+9. Centrera bandet så att det är lika mycket uppvik på vägg som ut på golv. Vid skarvning av tätband skall överlappet vara minst 5 cm. 6. Montera ARDEX TRICOM Tätband SK 12 i alla hörn, vägg/väggvinkel. 7. Montera ARDEX Rörmanschetter RM eller SK i avsedd storlek. Monteras vått i vått i ARDEX S 1-K/8+9. Se till att inga luftblåsor finns under manschetten. 8. När samtliga förseglingar samt rörgenomföringar är monterade, rollas hela väggen med ARDEX S 1-K/8+9, så att alla förseglingar och väggytor täcks. Rekommenderad åtgång ca 0,65-0,75 kg/ m 2, kan variera beroende på underlag. Viktigt med tillräcklig mängd för att uppnå full vidhäftning. TIPS: Rolla en vådbredd plus 10 cm, det är då lättare att hinna montera duken innan det torkar. 9. Den tillskurna våden av ARDEX TRICOM DUK monteras i den våta ARDEX S 1-K/8+9. Pressa/ stryk fast duken med en gnidde. Säkerställ att full kontakt och inga blåsor uppstår mellan ARDEX TRICOM DUK och ARDEX S 1-K/8+9. Montera nästa våd kant i kant. 10. Försegla skarven mellan våderna med ARDEX TRICOM Tätband SK 12 som monteras vått i vått med ARDEX S 1-K/8+9. TIPS! Pressa/stryk fast tätbandet så att överflödig S 1-K/8+9 trycks bort. Då kortas torktiden. 11. Gör urtag i ARDEX TRICOM DUK för rörgenomgöringar. Säkerställ att det inte uppstår blåsor eller veck runt rören. Använd en gnidde. 12. Pensla alla rörgenomföringar, golv/väggvinklar samt vägg/väggvinklar med ARDEX S 1-K/8+9. Plattsättning kan påbörjas när ARDEX SK 12 har torkat fast, ca 4-6 timmar. 9

10 Monteringsanvisning för golv med Ardex S 1-K och purus golvbrunn 1. Rolla ARDEX S 1-K i drygt en vådbredd, dock inte på brunnsflänsen. 2. Montera ARDEX TRICOM DUK, skär ARDEX TRICOM DUK runt ytterkanten på brunnsflänsen. Gör rent brunnsflänsen från eventuella rester av ARDEX S 1-K. Säkerställ att det inte uppstår blåsor under duken. 3. Montera foten till Puruskniven. 4. Montera ARDEX Tätark centrerat över golvbrunnen. Placera kniven på knivfotens tapp och skär ut hålet i ARDEX Tätark. 5. Forma ner ARDEX Tätark och tryck fast den på brunnsidorna. Rolla ARDEX S 1-K över ARDEX Tätark och ca 5 cm ut på ARDEX TRICOM DUK. 6. Montera BLÅ klämring. Monteringsanvisning för golv med Ardex S 1-K och jafo golvbrunn 1. Rolla ARDEX S 1-K i drygt en vådbredd, dock inte på brunnsflänsen. 2. Montera ARDEX TRICOM DUK. Skär ARDEX TRICOM DUK runt ytterkanten på brunnsflänsen. Gör rent brunnsflänsen från eventuella rester av ARDEX S 1-K. Säkerställ att det inte uppstår blåsor under duken. 3. Montera ARDEX Tätark centrerat över golvbrunnen. Centrera klämringen över golvbrunnen och pressa försiktigt ned den så att konturerna på golvbrunnen framträder. Rita därefter en cirkel längs klämringens insida Skär ut hålet längs den ritade linjen. Forma ner ARDEX Tätark och tryck fast den på brunnsidorna. 5. Rolla ARDEX S 1-K över ARDEX Tätark och ca 5 cm ut på ARDEX TRICOM DUK. Montera klämringen med de medföljande skruvarna. Skruva ned skruvarna växelvis diagonalt utan att dra åt. Avsluta med att dra åt skruvarna tills klämringen sitter fast.

11 Monteringsanvisning för golv med Ardex och purus golvbrunn 1. Montera foten till Puruskniven. 2. Montera ARDEX Tätark centrerat över golvbrunnen. 3. Rolla ARDEX 8+9 i drygt en vådbredd och över ARDEX Tätark. 4. Montera ARDEX TRICOM DUK, säkerställ att det inte uppstår blåsor under duken. 5. Placera kniven på knivfotens tapp och skär ut hålet i ARDEX Tätark och ARDEX TRICOM DUK. 6. Montera blå klämring. TIPS: Sätt fast brunnsilen på klämringen, centrera den över golvbrunnen och tryck klämringen på plats. Säkerställ att klämringen är i sitt rätta läge. Monteringsanvisning för golv med Ardex och Jafo golvbrunn 1. Montera ARDEX Tätark centrerat över golvbrunnen. 2. Rolla ARDEX 8+9 i drygt en vådbredd och över ARDEX Tätark. 3. Montera ARDEX TRICOM DUK, säkerställ att det inte uppstår blåsor under duken. Centrera klämringen över golvbrunnen och pressa försiktigt ned den så att konturerna på golvbrunnen framträder. Rita därefter en cirkel längs klämringens insida. 4. Skär ut hålet längs den ritade linjen. Forma ner ARDEX Tätark och tryck fast den på brunnsidorna. 5. Montera klämringen med de medföljande skruvarna. Skruva ned skruvarna växelvis diagonalt utan att dra åt. Avsluta med att dra åt skruvarna tills klämringen sitter fast. 11

12 checklista PRODUKTNAMN ÅTGÅNG VÄGG/m 2 ÅTGÅNG GOLV/m 2 TOTALT FOLIE ARDEX TRICOM DUK SK-W 10 x 1 meter 30 x 1 meter ARDEX SK 90/IH 15 INNERHÖRN ARDEX SK 270/UH 15 YTTERHÖRN ARDEX TRICOM TÄTBAND SK cm brett x 10 m 12 cm brett x 50 m ARDEX FIBERREMSA Vid massiva konstruktioner 10 cm brett x 25 m 10 cm brett x 50 m ARDEX STB Självhäftande tätband för tätning mot plastmatta ARDEX RM RÖRMANSCHETT RM 12/22 RM RM 40/60 SRM 42 RM 110 ARDEX TÄTARK 37 x 37 cm Brunnsmanschett TÄTSKIKT ARDEX S 1-K 4 kg 8 kg 16 kg Åtgång med Tricom duk 0,65-0,75 kg/m 2 Åtgång med Tricom duk 0,65-0,75 kg/m 2 ARDEX-ARKI AB TÄTSKIKT (TVÅKOMPONENT) ARDEX 8 + ARDEX 9 5 kg + 5 kg 20 kg + 20 kg Åtgång med Tricom duk 0,75 kg/m 2 Åtgång med Tricom duk 0,75 kg/m 2 Upplagsvägen Stockholm Tel Fax kundservice@ardex.se FIX ARDEX X 77, Flexfix, 5/25 kg ARDEX X 7 Plus, Allroundfix, 5/25 kg ARDEX X 77 S, Snabbt Flexfix 12,5 kg ARDEX X 32, Naturstensfix, 25 kg 1,6-2,2 kg/m 2 1,6-2,2 kg/m 2 2,0-2,5 kg/m 2 3,3 kg/m FOGMASSOR ARDEX FG FLEX, 5/12,5 kg ARDEX NG FLEX, 12,5 kg ARDEX BS FLEX, 5/25 kg ARDEX MG, för natursten, 5 kg ARDEX SN Silikon ARDEX ST Naturstenssilikon ARDEX SG Glättningsmedel 0,2-0,9 kg/m 2 0,5-1,5 kg/m 2 0,5-1,5 kg/m 2 0,2-0,3 kg/m 2 Tryckt ex. april 2010.
