Isover Vario Duplex. Den variabla ångbromsen B

Transkript

1 Isover Vario Duplex Den variabla ångbromsen B

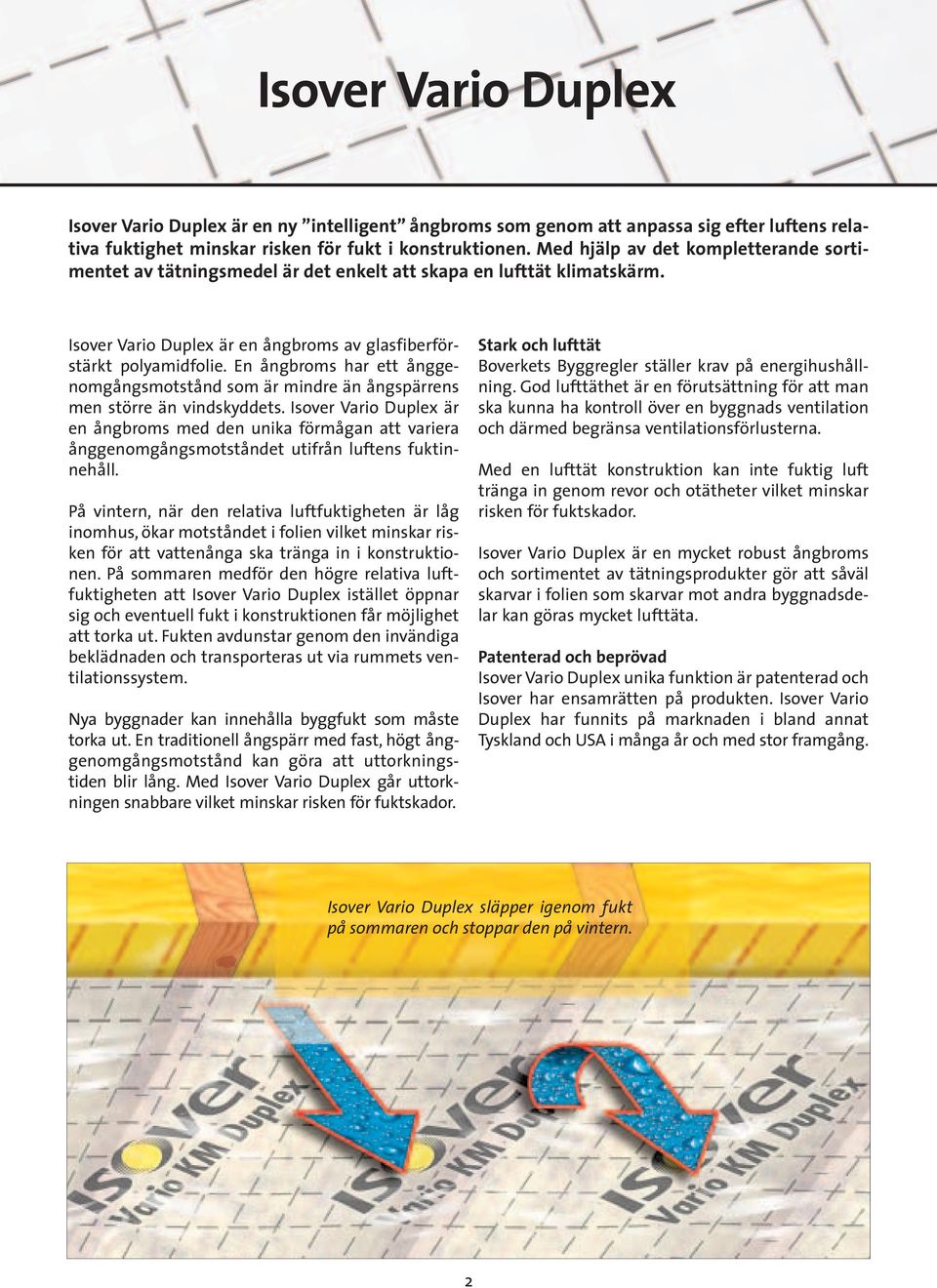

2 Isover Vario Duplex Isover Vario Duplex är en ny intelligent ångbroms som genom att anpassa sig efter luftens relativa fuktighet minskar risken för fukt i konstruktionen. Med hjälp av det kompletterande sortimentet av tätningsmedel är det enkelt att skapa en lufttät klimatskärm. Isover Vario Duplex är en ångbroms av glasfiberförstärkt polyamidfolie. En ångbroms har ett ånggenomgångsmotstånd som är mindre än ångspärrens men större än vindskyddets. Isover Vario Duplex är en ångbroms med den unika förmågan att variera ånggenomgångsmotståndet utifrån luftens fuktinnehåll. På vintern, när den relativa luftfuktigheten är låg inomhus, ökar motståndet i folien vilket minskar risken för att vattenånga ska tränga in i konstruktionen. På sommaren medför den högre relativa luftfuktigheten att Isover Vario Duplex istället öppnar sig och eventuell fukt i konstruktionen får möjlighet att torka ut. Fukten avdunstar genom den invändiga beklädnaden och transporteras ut via rummets ventilationssystem. Nya byggnader kan innehålla byggfukt som måste torka ut. En traditionell ångspärr med fast, högt ånggenomgångsmotstånd kan göra att uttorkningstiden blir lång. Med Isover Vario Duplex går uttorkningen snabbare vilket minskar risken för fuktskador. Stark och lufttät Boverkets Byggregler ställer krav på energihushållning. God lufttäthet är en förutsättning för att man ska kunna ha kontroll över en byggnads ventilation och därmed begränsa ventilationsförlusterna. Med en lufttät konstruktion kan inte fuktig luft tränga in genom revor och otätheter vilket minskar risken för fuktskador. Isover Vario Duplex är en mycket robust ångbroms och sortimentet av tätningsprodukter gör att såväl skarvar i folien som skarvar mot andra byggnadsdelar kan göras mycket lufttäta. Patenterad och beprövad Isover Vario Duplex unika funktion är patenterad och Isover har ensamrätten på produkten. Isover Vario Duplex har funnits på marknaden i bland annat Tyskland och USA i många år och med stor framgång. Isover Vario Duplex släpper igenom fukt på sommaren och stoppar den på vintern. 2

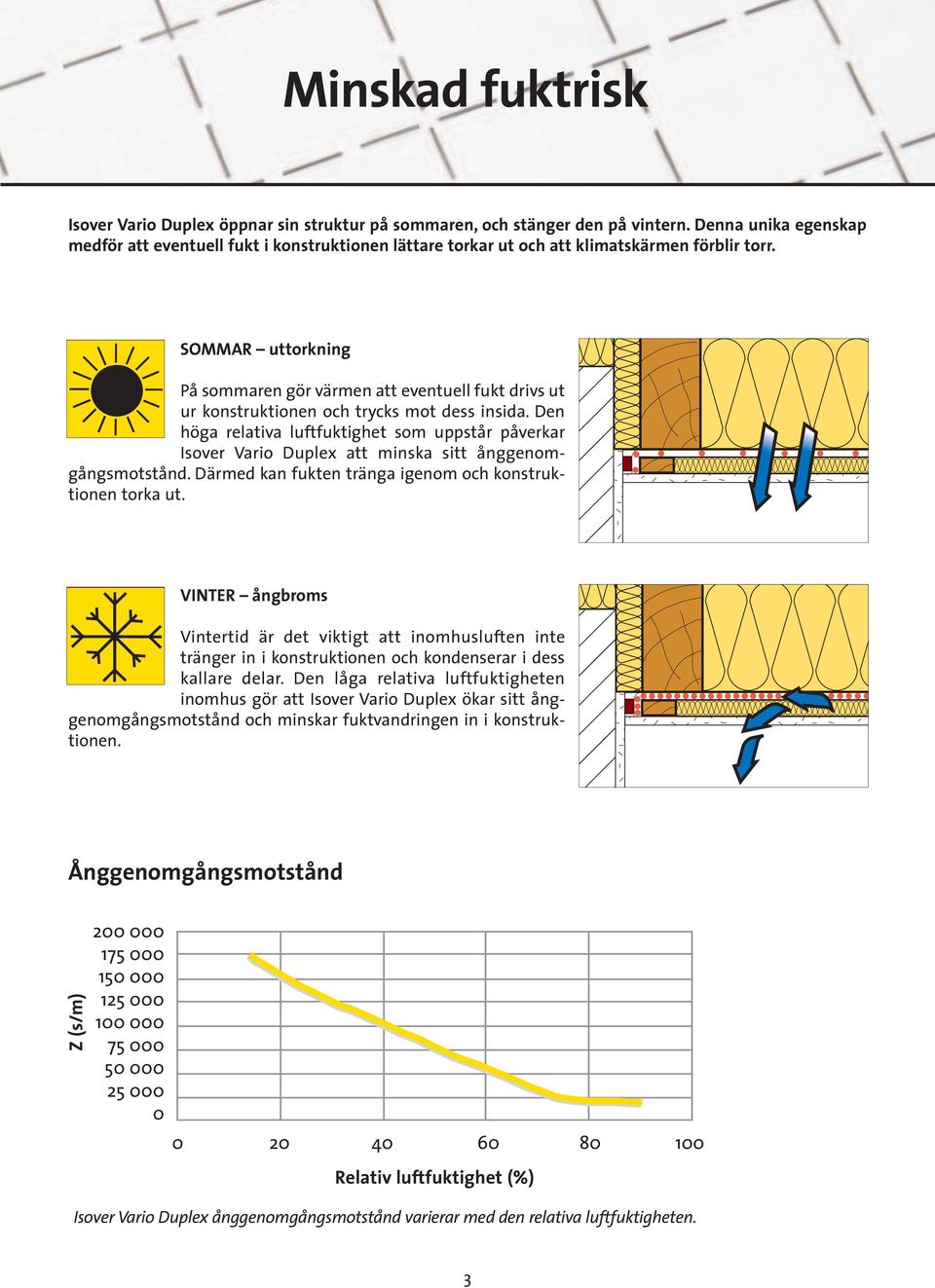

3 Minskad fuktrisk Isover Vario Duplex öppnar sin struktur på sommaren, och stänger den på vintern. Denna unika egenskap medför att eventuell fukt i konstruktionen lättare torkar ut och att klimatskärmen förblir torr. SOMMAR uttorkning På sommaren gör värmen att eventuell fukt drivs ut ur konstruktionen och trycks mot dess insida. Den höga relativa luftfuktighet som uppstår påverkar Isover Vario Duplex att minska sitt ånggenomgångsmotstånd. Därmed kan fukten tränga igenom och konstruktionen torka ut. VINTER ångbroms Vintertid är det viktigt att inomhusluften inte tränger in i konstruktionen och kondenserar i dess kallare delar. Den låga relativa luftfuktigheten inomhus gör att Isover Vario Duplex ökar sitt ånggenomgångsmotstånd och minskar fuktvandringen in i konstruktionen. Ånggenomgångsmotstånd Z (s/m) Relativ luftfuktighet (%) Isover Vario Duplex ånggenomgångsmotstånd varierar med den relativa luftfuktigheten. 3

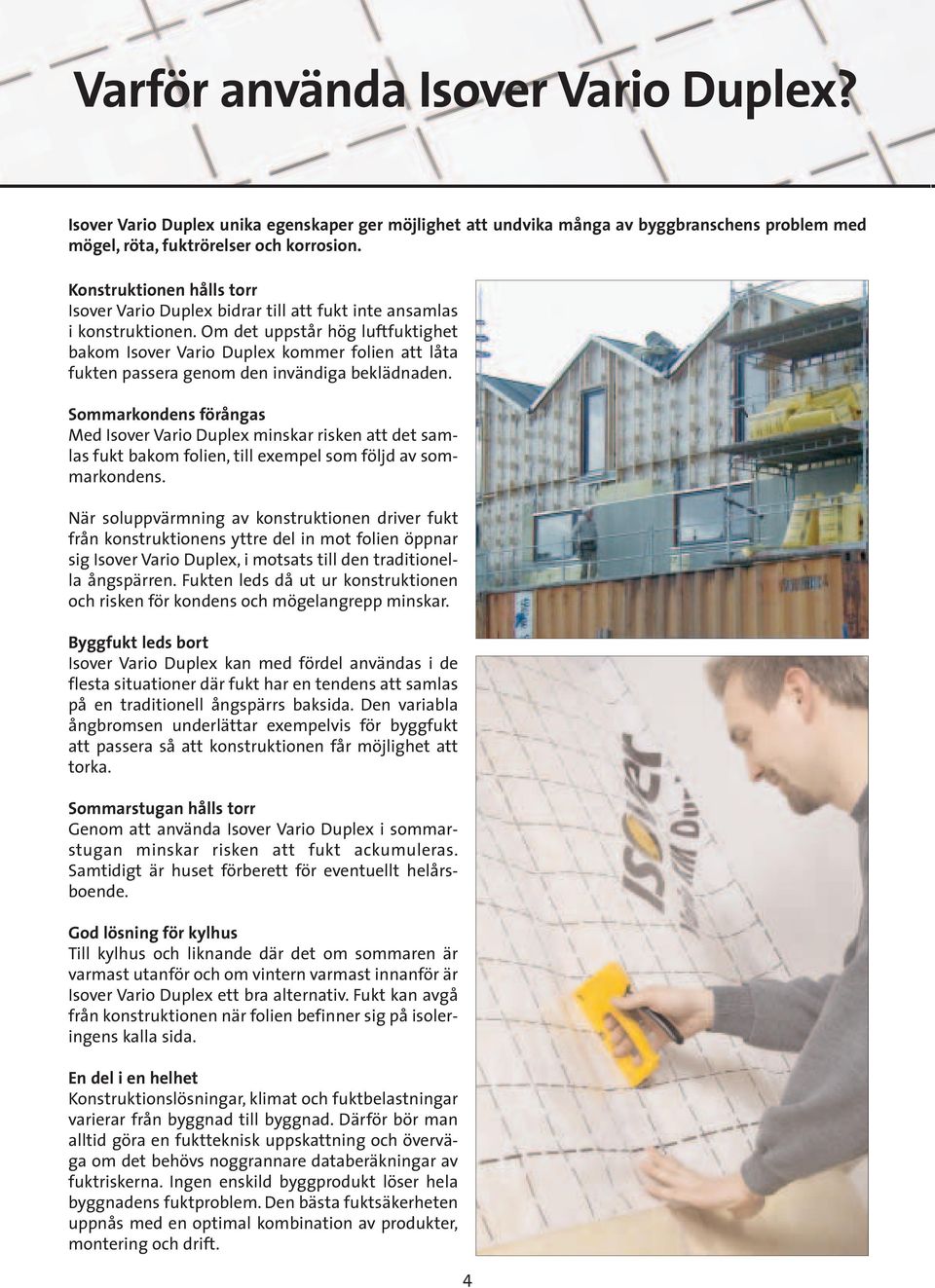

4 Varför använda Isover Vario Duplex? Isover Vario Duplex unika egenskaper ger möjlighet att undvika många av byggbranschens problem med mögel, röta, fuktrörelser och korrosion. Konstruktionen hålls torr Isover Vario Duplex bidrar till att fukt inte ansamlas i konstruktionen. Om det uppstår hög luftfuktighet bakom Isover Vario Duplex kommer folien att låta fukten passera genom den invändiga beklädnaden. Sommarkondens förångas Med Isover Vario Duplex minskar risken att det samlas fukt bakom folien, till exempel som följd av sommarkondens. När soluppvärmning av konstruktionen driver fukt från konstruktionens yttre del in mot folien öppnar sig Isover Vario Duplex, i motsats till den traditionella ångspärren. Fukten leds då ut ur konstruktionen och risken för kondens och mögelangrepp minskar. Byggfukt leds bort Isover Vario Duplex kan med fördel användas i de flesta situationer där fukt har en tendens att samlas på en traditionell ångspärrs baksida. Den variabla ångbromsen underlättar exempelvis för byggfukt att passera så att konstruktionen får möjlighet att torka. Sommarstugan hålls torr Genom att använda Isover Vario Duplex i sommarstugan minskar risken att fukt ackumuleras. Samtidigt är huset förberett för eventuellt helårsboende. God lösning för kylhus Till kylhus och liknande där det om sommaren är varmast utanför och om vintern varmast innanför är Isover Vario Duplex ett bra alternativ. Fukt kan avgå från konstruktionen när folien befinner sig på isoleringens kalla sida. En del i en helhet Konstruktionslösningar, klimat och fuktbelastningar varierar från byggnad till byggnad. Därför bör man alltid göra en fuktteknisk uppskattning och överväga om det behövs noggrannare databeräkningar av fuktriskerna. Ingen enskild byggprodukt löser hela byggnadens fuktproblem. Den bästa fuktsäkerheten uppnås med en optimal kombination av produkter, montering och drift. 4

5 Var används Isover Vario Duplex? Isover Vario Duplex kan användas som ångbroms i de flesta konstruktioner istället för en traditionell ångspärr. Väggar I ytterväggar minskar Isover Vario Duplex risken för fuktansamling under vintern. Som för alla andra kombinationer av vindskydd och ångspärrar gäller att vindskyddet på isoleringens kalla sida bör ha ett ånggenomgångsmotstånd som är minst 5 gånger mindre än ånggenomgångsmotståndet hos Isover Vario Duplex. De flesta vindskydd på marknaden lever upp till detta. Ventilerade vindsutrymmen När Isover Vario Duplex används i ventilerade vindsutrymmen förbättrar den möjligheterna till uttorkning. Detta märks speciellt vid mindre, tillfälliga läckage i yttertaket. Ventilerad fasad med skalmur och diffusionsöppet vindskydd av isoleringen. Oventilerad fasad med diffusionsöppen beklädnad. Ventilerad fasad med diffusionsöppet vindskydd av isoleringen. Ventilerat vindsutrymme. 5

6 Var används Isover Vario Duplex? Tak I tak kan solens uppvärmning av takytan medföra sommarkondens. Genom att använda Isover Vario Duplex istället för en traditionell ångspärr får fukten möjlighet att ta sig ut ur konstruktionen. Isover Vario Duplex och sortimentet av tätningsprodukter gör att man kan nå en mycket hög lufttäthet, vilket är viktigt för denna konstruktionstyp. Om man använder ett diffusionsöppet underlagstak ska ånggenomgångsmotståndet hos detta vara 10 gånger mindre än ånggenomgångsmotståndet hos Isover Vario Duplex. De flesta typer av diffusionsöppna underlagstak på den svenska marknaden lever upp till detta. I många fall behöver man då ingen ventilerad luftspalt. Vid tveksamhet bör en fuktdimensionering göras. Hos parallelltak uppbyggda av takelement med diffusionstät takbeläggning ska elementet vara helt fyllt med isolering för att undvika att fukt omfördelas inom samma fack. På plåttak, där Isover Vario Duplex placeras 50 mm in i isoleringen, kommer den att medverka till att eventuell byggfukt torkar ut. Dessutom underlättar ångbromsen uttorkning av mindre, tillfälliga läckage. På betongtak kan Isover Vario Duplex läggas direkt på betongen för att öka möjligheten till uttorkning av eventuell byggfukt. Ventilerat snedtak med diffusionstätt underlagstak. Oventilerat snedtak med diffusionsöppet underlagstak. Oventilerat snedtak/takelement med diffusionstät 5. Paralleltag med diffusionslukket undertag. taktäckning. Varmt tak på plåtunderlag. 6

7 Var används Isover Vario Duplex? Varmt tak på betongunderlag. Låglutande oventilerat tak/takelement med diffusionstät taktäckning. Krypgrundsbjälklag Isover Vario Duplex kan användas på den varma sidan av isoleringen i traditionella träbaserade krypgrundsbjälklag. Här skapar den tillsammans med det tillhörande sortimentet av tätningsmedel lufttäthet som skydd mot drag och inträngning av radon. Krypgrundsbjälklag. 7

8 Var kan Isover Vario Duplex inte användas? Isover Vario Duplex är öppen i fuktig miljö och kan därför inte användas i permanent fuktiga miljöer. Isover Vario Duplex kan inte användas: som fuktspärr på betongplatta på mark. som fuktspärr på ett nygjutet betongbjälklag i en krypgrund för att skydda överliggande trägolv. i konstruktioner med varaktig temperaturgradient, till exempel frysrum och kalla rör. i byggnader med stor fuktbelastning, till exempel badhus. Kortvariga fuktbelastningar som kan förekomma i badrum och kök påverkar inte Isover Vario Duplex ånggenomgångsmotstånd. För att en konstruktion med Isover Vario Duplex som ångbroms ska kunna torka ut mot inneluften får den invändiga ytbeklädnaden, inklusive eventuell målning eller tapet, inte vara för tät. Helst ska den inte vara tätare än Isover Vario Duplex som har ett Z- värde på cirka s/m. Om man använder diffusionsöppna målarfärger, till exempel silikat- eller plastfärger, kommer diffusionsmotståndet bara att öka obetydligt även efter flera ommålningar. Lufttäthet ökar komforten En lufttät klimatskärm möjliggör god komfort och sund inomhusmiljö. En otät klimatskärm innebär risk för: fuktskador eftersom fuktig inomhusluft som passerar ut genom en isolerad konstruktion avger kondens på vägen. På sikt kan det leda till allvarliga fukt- och mögelskador. dålig boendekomfort eftersom otätheter vid eldosor, fönster och syll medför drag och en känsla av att ytterväggarna är kalla, speciellt när det blåser. dålig värmeekonomi eftersom byggnaden använder mer energi. En otät konstruktion kan öka energianvändningen med % genom bland annat sämre funktion hos värmeisoleringen, onödig ventilation och sämre verkningsgrad i värmeåtervinningssystemet. dålig funktion hos ventilationssystemet så att vissa rum får hög och andra låg luftomsättning. spridning av partiklar och gaser, till exempel radon. 8 Ångbromsen som är monterad i taket har vikts ned för senare skarvning mot ångbromsen som kommer att monteras i väggen.

9 Powerflex Lufttäthet sparar energi God energihushållning förutsätter att byggnadens klimatskärm har hög lufttäthet. I Boverkets Byggregler ställs krav på byggnaders specifika energianvändning, uttryckt i kilowattimmar per kvadratmeter golvyta och år. Förutsättningen för att detta krav ska kunna uppfyllas är att klimatskärmen är välisolerad och lufttät. En otät konstruktion kan öka energianvändningen med så mycket som 30 % och för passivhus ännu mer. Att bygga en lufttät konstruktion: ångbromsen placeras skyddad inne i konstruktionen, max 1/3 in i isolertjockleken. överlapp utförs noggrant med tejp. Tänk på att klämda skarvar inte förblir klämda då träet torkar ut. lufttäta skiktet i väggen för att skapa en sammanhängande lufttätning. Anslutningen görs bäst genom att man låter det lufttäta skiktet passera obrutet över anslutningen samt viker över och fogar det lufttätt mot anslutande byggnadsdels lufttäta skikt. Övergång mot homogen vägg, till exempel putsat murverk, utförs noggrant med tätningsband eller fogband. kring genomföringar görs en tät genom tejpning mot fast underlag. förslutning skarvar kring fönster och dörrar tejpas mycket noggrant. det lufttäta skiktet i tak/golv ansluts till det Powerflex Powerflex Powerflex Powerflex Powerflex Powerflex PowerFlex Skarv med tejp vid genomföring. Skarv med tejp vid rörgenomföring. Skarv med tejp vid fönster. Skarv mot homogen vägg bakom skugglist med fogmassa eller tätningsband. Skarv av Isover Vario Duplex med tejp tvärs över regel. 9

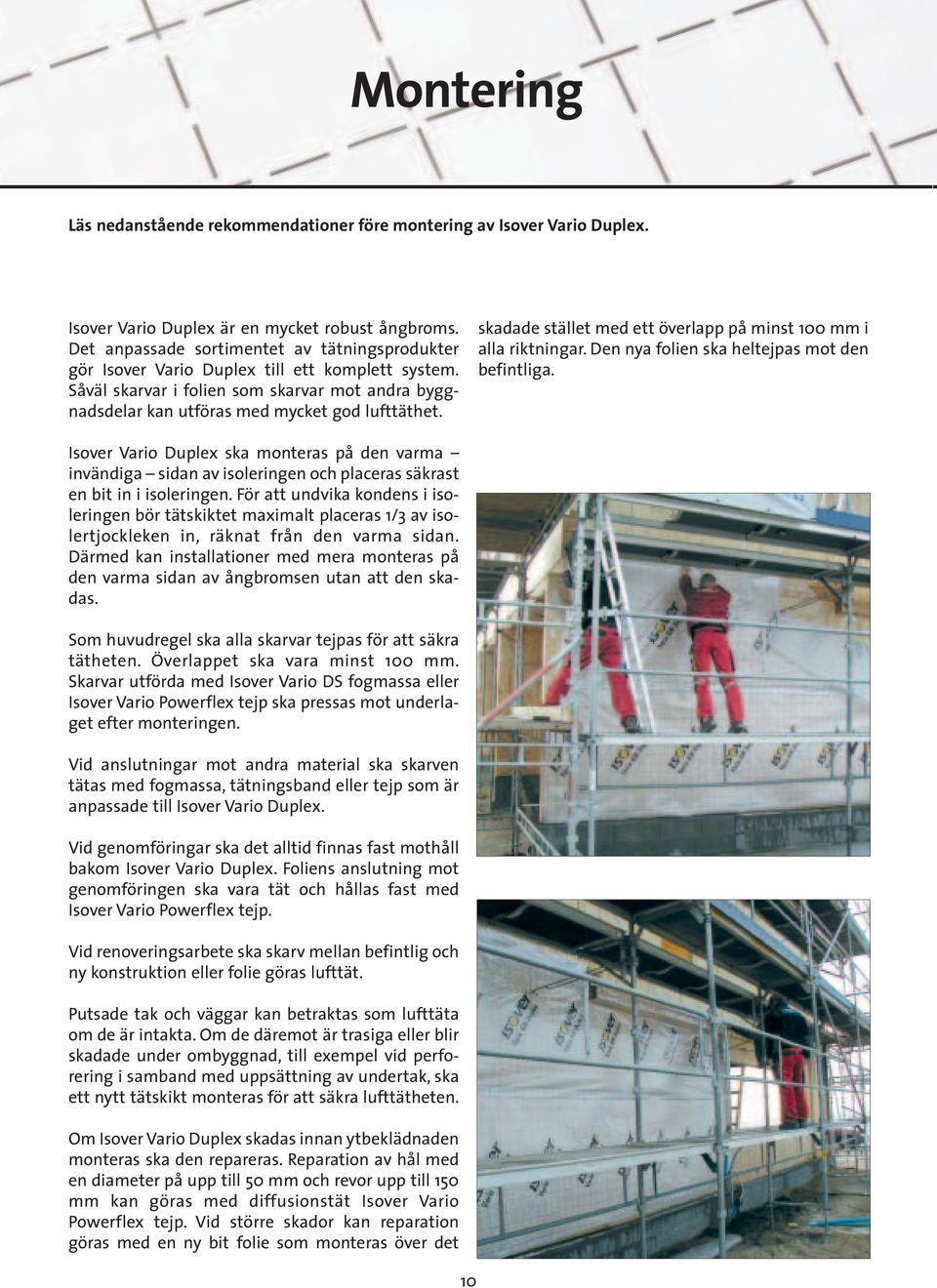

10 Montering Läs nedanstående rekommendationer före montering av Isover Vario Duplex. Isover Vario Duplex är en mycket robust ångbroms. Det anpassade sortimentet av tätningsprodukter gör Isover Vario Duplex till ett komplett system. Såväl skarvar i folien som skarvar mot andra byggnadsdelar kan utföras med mycket god lufttäthet. skadade stället med ett överlapp på minst 100 mm i alla riktningar. Den nya folien ska heltejpas mot den befintliga. Isover Vario Duplex ska monteras på den varma invändiga sidan av isoleringen och placeras säkrast en bit in i isoleringen. För att undvika kondens i isoleringen bör tätskiktet maximalt placeras 1/3 av isolertjockleken in, räknat från den varma sidan. Därmed kan installationer med mera monteras på den varma sidan av ångbromsen utan att den skadas. Som huvudregel ska alla skarvar tejpas för att säkra tätheten. Överlappet ska vara minst 100 mm. Skarvar utförda med Isover Vario DS fogmassa eller Isover Vario Powerflex tejp ska pressas mot underlaget efter monteringen. Vid anslutningar mot andra material ska skarven tätas med fogmassa, tätningsband eller tejp som är anpassade till Isover Vario Duplex. Vid genomföringar ska det alltid finnas fast mothåll bakom Isover Vario Duplex. Foliens anslutning mot genomföringen ska vara tät och hållas fast med Isover Vario Powerflex tejp. Vid renoveringsarbete ska skarv mellan befintlig och ny konstruktion eller folie göras lufttät. Putsade tak och väggar kan betraktas som lufttäta om de är intakta. Om de däremot är trasiga eller blir skadade under ombyggnad, till exempel vid perforering i samband med uppsättning av undertak, ska ett nytt tätskikt monteras för att säkra lufttätheten. Om Isover Vario Duplex skadas innan ytbeklädnaden monteras ska den repareras. Reparation av hål med en diameter på upp till 50 mm och revor upp till 150 mm kan göras med diffusionstät Isover Vario Powerflex tejp. Vid större skador kan reparation göras med en ny bit folie som monteras över det 10

11 Skarvdetaljer Isover Vario Duplex monteras med pappspik eller häftklammer. Folien bör skarvas med minst 100 mm överlapp. Isover Vario Powerflex tejp används för lufttät skarvning av Isover Vario Duplex. Skadade områden repareras med en ny bit Isover Vario Duplex tejpad med Isover Vario Powerflex tejp. Isover Vario Powerflex tejp används vid lufttätning av rörgenomföringar. Det behövs alltid ett mothåll, t ex en plywoodskiva, vid genomföringen. Tejpa noggrant mellan Isover Vario Duplex och rörgenomföringen. Isover Vario Fogmassa DS används vid lufttätning av fog mellan Isover Vario Duplex och andra byggnadsdelar. Fogmassan påförs med en tjocklek på ca 6-8 mm. Därefter trycks Isover Vario Duplex kraftigt ihop med fogmassan. Alternativt kan Isover Vario Tätningsband DB användas vid lufttätning av fog mellan Isover Vario Duplex och andra byggnadsdelar.tätningsbandet monteras på väggen. Isover Vario Duplex kläms mot tätningsbandet med exempelvis en skugglist. 11

12 Produktsortiment Isover Vario Duplex är ett komplett system för lufttätning och fuktsäkerhet. För att skapa god lufttäthet och fuktsäkerhet i en konstruktion måste folien vara obruten. Isover Vario Duplex kompletteras därför av ett sortiment med produkter som används vid skarvning samt för att underlätta god kontakt med omgivande konstruktioner. De enskilda delarna i Isover Vario Duplex-sortimentet är utvalda för att passa ihop. Isover Vario Duplex - Ångbroms Glasfiberförstärkt polyamidfolie att användas som lufttätning och ångbroms i väggar, golv och tak. Ånggenomgångsmotståndet varierar: 175 x 10 3 s/m vid låg och 20 x 10 3 s/m vid hög relativ luftfuktighet. Format: x 1500 mm. 60 m 2 /rulle. Isover Vario Powerflex - Tejp Enkelhäftande, bred och flexibel tejp med hög häftförmåga och tvådelat skyddspapper för lufttätning av skarvar mellan folier samt vid genomföringar och i hörn. Format: x 60 mm. Isover Vario DB - Tätningsband Enkelhäftande tätningsband av polyuretan för lufttätning vid skarv mellan Isover Vario Duplex och andra byggnadsdelar. Format: 8000 x 17 mm. Isover Vario DS - Fogmassa Fogmassa av akryldispersion för lufttätning vid skarv mellan Isover Vario Duplex och andra byggnadsdelar. Innehåll: 310 ml Isover Scandinavia Marketing (MIA) Tryck: Xxxx
