1 Tankar och funderingar om varför vissa hus och människor inte är friska Byggmästare Bengt Adolfi Styrelseledamot i Byggnadsvårdsföreningen

2 Miljöbyggnad Svanenmärkta hus Green Building BREEAM LEED Passivhus

3 Miljöbyggnad Svanenmärkta hus Green Building BREEAM LEED Passivhus

4 Säker vatteninstallation Kontrollplan Certifierad Kontrollansvarig Byggkeramikrådets Branschregler för våtrum Behörig plattsättare Gröna Byggnader Hållbart byggande Klimatsmart byggande

5 Friska hus bygger på kunskap och erfarenhet KUNSKAP OM: BYGGNADSFYSIK Läran om fukt-, luft- och värmetransport BYGGNADSTEKNIK Utforma tekniska lösningar som bygger på byggnadsfysiken och uppfyller byggherrens krav MATERIALLÄRA Välja material som uppfyller byggnadsfysiska, byggnadstekniska och byggherrens krav ERFARENHET FRÅN: Byggande med traditionella material och tekniker (tiden före 1960)

6 Innemiljön påverkas bl a av: Byggmaterial Fukt Luften Mikroorganismer Ventilationen

7 Vad ställer BBR för krav? Vi kollar i kapitel 6!

8

9 Byggnad från Bilden tagen 2009 i samband med ombyggnadsarbete

10 Innertak i hall, kök, arbetsrum Träpanel laserad med pigmenterad linolja

11 Golv i sovrum Furu 28x155, behandlat med lut och såpa

12 Höganäsklinker i entrén möter oljad (1996) björktilja i hallen

13

14 Angående enstegstätade fasader med fuktskador Göta hovrätt konstaterade: Att den valda tekniken var förhärskande vid tidpunkten när husen byggdes. Sitac och Boverket hade typgodkänt konstruktionen, vare sig byggbranschen eller Myresjöhus hade kunskap om att metoden var riskfylld. Allmän vetskap kom branschen till kännedom i början av Personer knutna till Myresjöhus kände inte till riskerna eller hade själv utvecklat eller tagit del av lösningen. Annat hade inte framkommit än att Myresjöhus under de aktuella åren saknat kunskap om riskerna med fasadkonstruktionen. Hovrätten fann slutligen att Myresjöhus agerat fackmässigt och att någon vårdslöshet inte kunde läggas bolaget till last vid valet av fasaden.

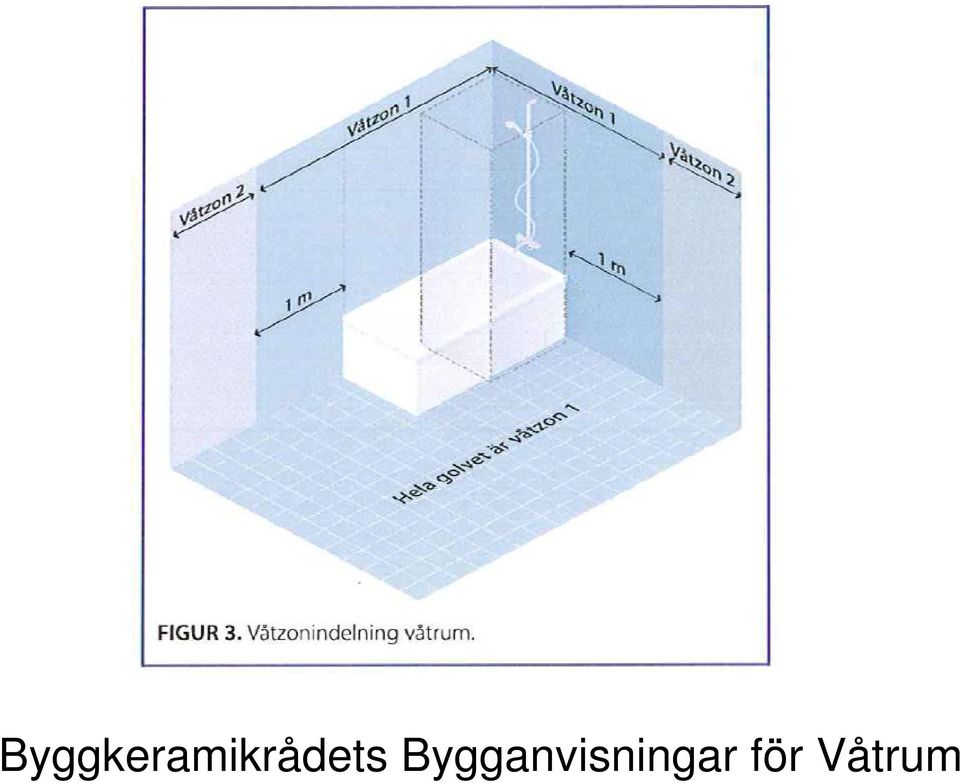

15 Byggkeramikrådets Bygganvisningar för Våtrum

16

17 Våtzon 1 golv Klinker på 1,5 mm plastmatta

18 Våtzon 1 (duschplats) Kakel på tegel Utanför duschplats: Slammat tegel

19 Våtzon 2 Papperstapet på gipsskiva

20 Våtzon 1: Vägg: Kakel på tegel. Golv: 1,5 mm plastmatta Våtzon 2: Oljad träpanel

21 Samtliga våtrum har innertak av träullsplattor

22 Taksprång skyddar fasaden vid regn och ger skugga på sommaren

23 Sockelplanka 45 x 145 med offerbräda 22 x 70 skyddar paneländar mot vatten Fönsterbräda i gran 22 x120. Håller tätt vid regn. 17 år i sydvästläge utan underhåll.

24

25 EkoBo 95, Askersund. Utsågs till ett av Årets Byggen 1995 EkoBo 1995

26 Inneluftventilerad grund blir snabbt torr och evakuerar eventuell markradon.

27

28

29 Tegelväggen vid trappan är baksidan av WC/dusch och badrum. Innertak av oljad furupanel.

30

31 Frånluft från våtrum, kök och förråd sugs ner i grunden av en kanalfläkt

32 Den rumsvarma inneluften värmer grunden till ca 21 C.

33 Avluften från grunden sugs in i frånluftvärmepumpen. Den återvunna energin används för uppvärmning av tappvatten och till radiatorer.

34 Efter energiåtervinning blåses avluften ut över taket. Temperaturen är ca 5 C

35 Innertak i sovrum, träpanel målad med diffusionsöppen färg utan konserveringsmedel och mjukgörare.

36 Fasade fönstersmygar ger vackert dagsljus i rummet

37 Vad kan vi lära från andra branscher?

38

39 VÅTRUM Problem: Fukt/Vatten kommer in i vägg- och golvkonstruktionen. Skador: Kartongklädda gipsskivor möglar vilket kan påverka innemiljön. Orsak: MATERIALFEL. Rollat tätskikt bakom kakel/klinker som släpper igenom fukt/vatten. UTFÖRANDEFEL. Hantverkaren har inte utfört tätskiktet enligt anvisningarna. Förslag på alternativ lösning Välj fukttåliga material i vägg- och golvkonstruktioner samt välj matta eller duk som tätskikt

40 PUTS PÅ TERMISK ISOLERING Problem: Vatten kommer in i ytterväggskonstruktionen dräneras inte ut. Skador: Organiska skivmaterial (gipsskivor, plywood) möglar vilket kan påverka innemiljön. Orsak: Polymerputs som bildar ett ångtätt skikt samt isolering som inte dränerar inkommande vatten. Förslag på alternativ lösning Välj mineralisk puts som transporterar fukt och torkar tillsammans med isolering som dränerar ut inkommande vatten.
