1 Miljösamverkans utbildning i inomhusmiljö 6 Oktober 2015

2 Per-Eric Hjelmer, Miljö- och hälsoskyddsinspektör, Hälsoskydd Fleminggatan 4, Box 8136, Stockholm Telefon: VVS ingenjör projektledare SJ, ~ Konsult Installationssamordning OVK och inomhusmiljö/skadeutredningar ~ (ELIB, 91 92) Ventilationsföretag injustering ventilation, skadeutredningar ~ TRIVAS Inomhusmiljö AB, ~ (BETSI, 06-07) Teknisk förvaltare Salems kommun ~ Miljö- och hälsoskyddsinspektör Expert inomhusmiljö,

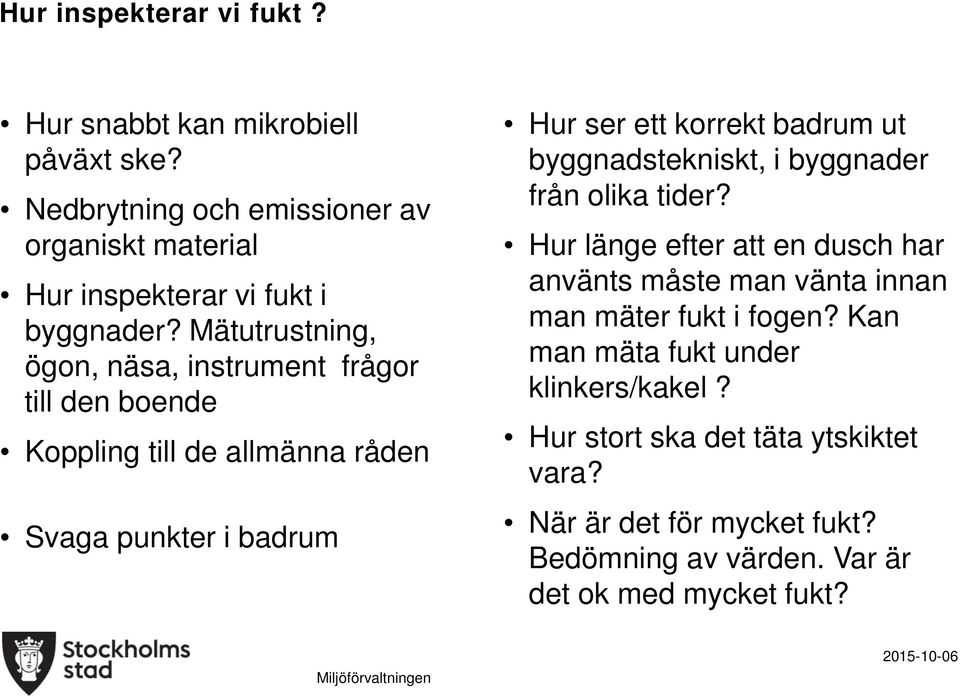

3 Hur snabbt kan mikrobiell påväxt ske? Nedbrytning och emissioner av organiskt material Hur inspekterar vi fukt i byggnader? Mätutrustning, ögon, näsa, instrument frågor till den boende Koppling till de allmänna råden Svaga punkter i badrum Hur ser ett korrekt badrum ut byggnadstekniskt, i byggnader från olika tider? Hur länge efter att en dusch har använts måste man vänta innan man mäter fukt i fogen? Kan man mäta fukt under klinkers/kakel? Hur stort ska det täta ytskiktet vara? När är det för mycket fukt? Bedömning av värden. Var är det ok med mycket fukt?

4 Vad vet vi idag? Det finns ett väl känt samband mellan vad som i dagligt tal kallas en fuktig byggnad OCH rapporterade problem med inomhusmiljön fuktig byggnad

5

6 Evidensbaserat. Arbets- och miljömedicinska Kliniker

7

8 Vårat verktyg Olägenhet för människors hälsa:

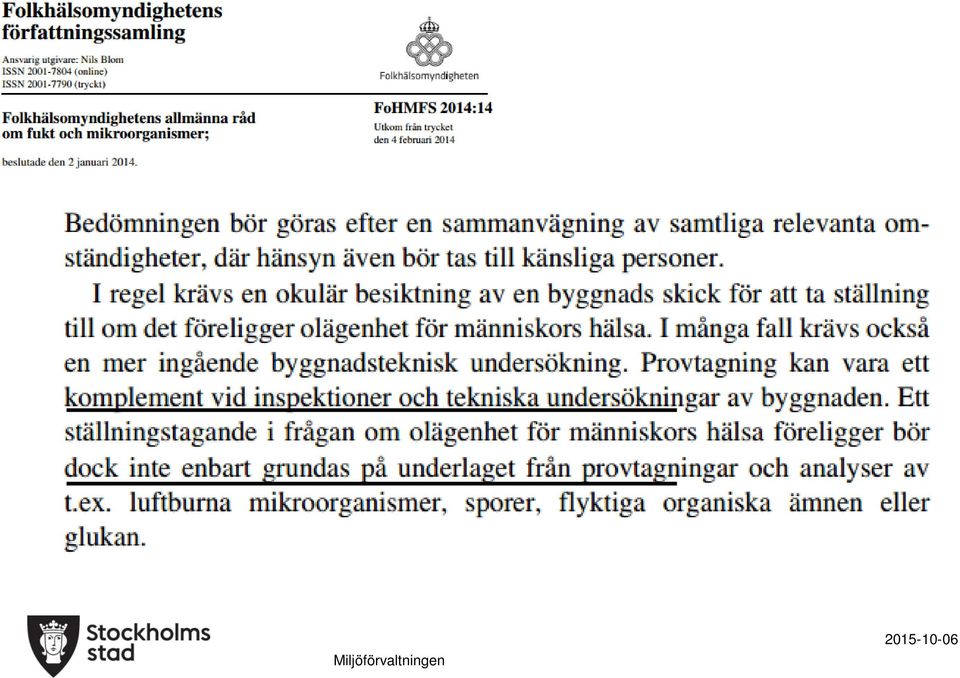

9

10 - Om du tar prover, vilka då och var och varför?

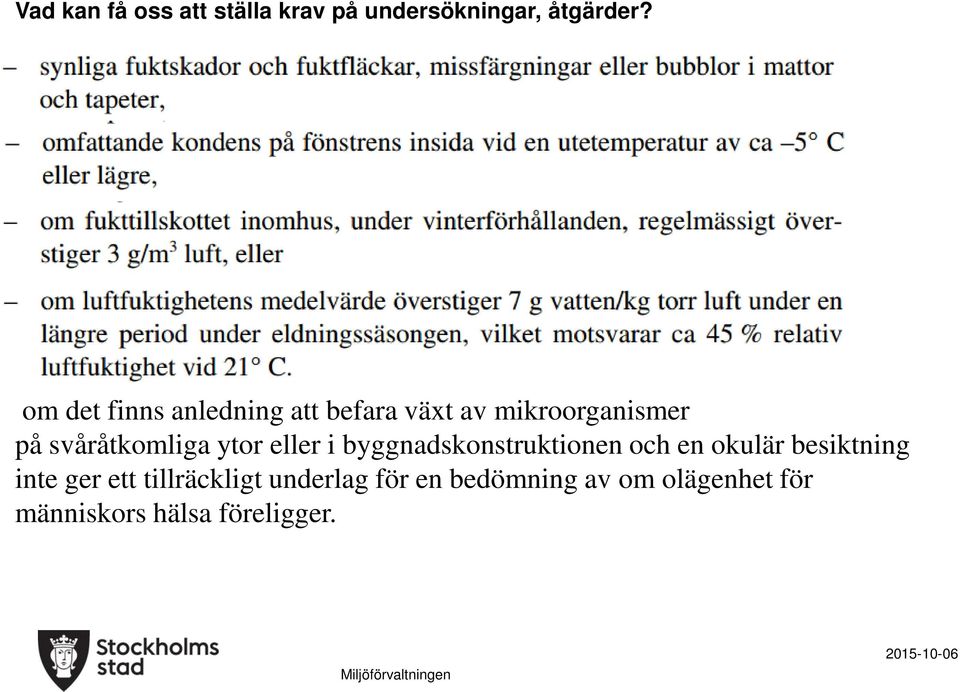

11 Vad kan få oss att ställa krav på undersökningar, åtgärder? om det finns anledning att befara växt av mikroorganismer på svåråtkomliga ytor eller i byggnadskonstruktionen och en okulär besiktning inte ger ett tillräckligt underlag för en bedömning av om olägenhet för människors hälsa föreligger.

12 Fukttillskott 3 g/m 3 luft vid en temperatur av 20 o C = Relativ fuktighet på ca 17 % Ute 0 o C och Relativ fuktighet på 90 % = ånghalt 4,37 g/m 3 Inne 20 o C och luft med 4,37 g/m 3 Vatteninnehåll = Relativ Fuktighet på 25 % = För att få ett fukttillskott på 3 g/m 3 krävs en stadigvarande Relativ fuktighet på ca 42 % Förutsatt att temperaturen inne är 20 o C

13 Fuktindikering Relativmätning: 1. Indikera på en del där det bedöms vara torrt 2. Indikera på andra ställen, observera förhöjning av värden. Indikera inte på klinker / kakel i badrum ( fukt bakom plattorna ) Instrumentet reagerar på metall

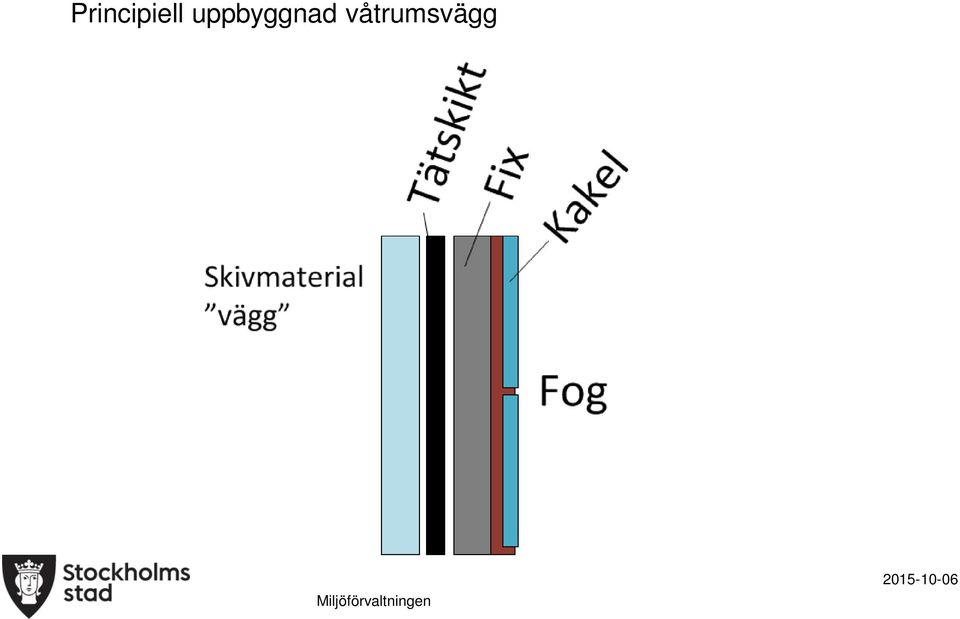

14 Principiell uppbyggnad våtrumsvägg

15 Indikera inte på klinker / kakel i badrum Tätskikt bakom kakel i våtrumsytterväggar SP RAPPORT 2006:46 Kakel i fästmassa på glasskiva som fick torka torrt, ca 2 månader 5 mm vattenhinna efter 2 minuter gav det detta resultat. Efter två dygn förekom fritt vatten. Uttorkning med rumsluft. Efter 1månad fortfarande fritt vatten bakom kaklet Torktid > 6 månader Vatten sugs in kapillärt i fogarna Torkar ut genom diffusion (långsam process) Leder till slutsatsen att det alltid är 100% fukt bakom kakel.

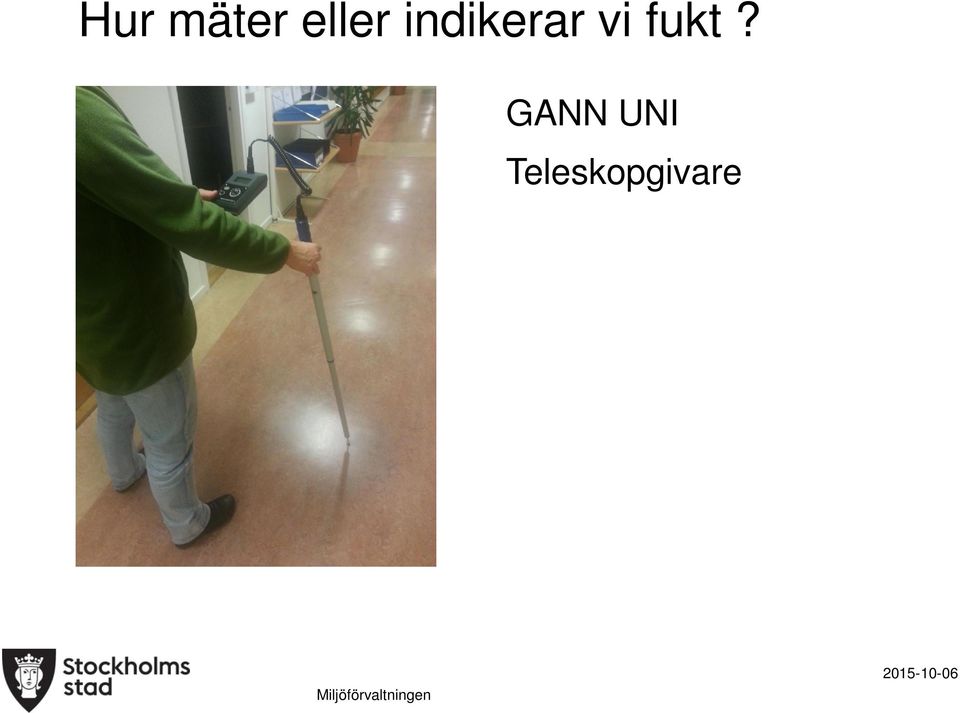

16 Hur mäter eller indikerar vi fukt? GANN UNI Teleskopgivare

17 Hur indikerar vi fukt? Relativmätning / indikering Område som bedöms torrt Skalvärde som referens Skalvärde ca > 90 risk för fukt

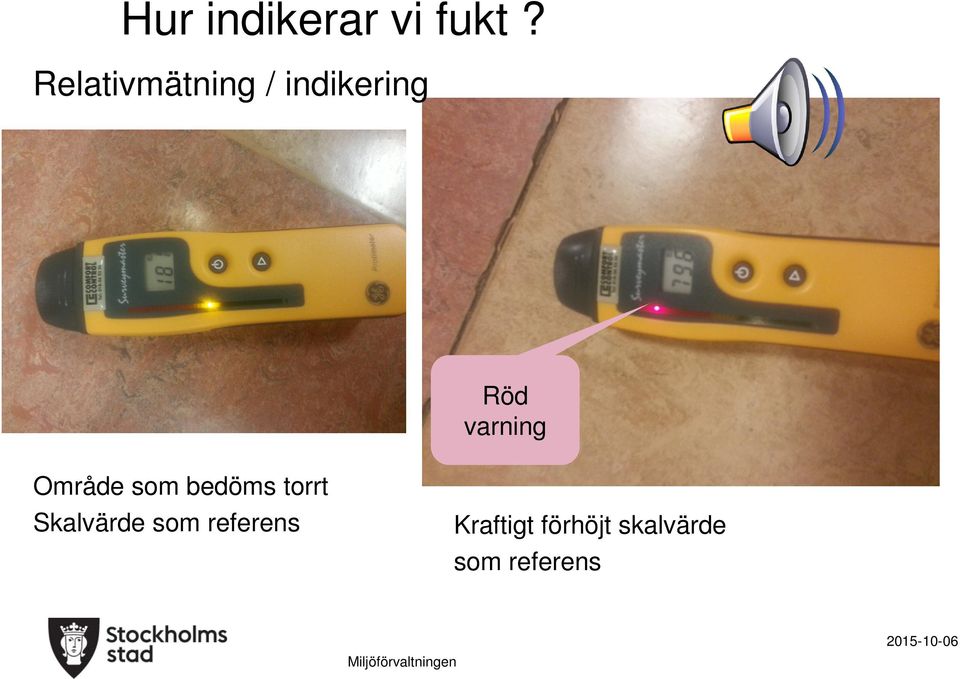

18 Hur indikerar vi fukt? Relativmätning / indikering Röd varning Område som bedöms torrt Skalvärde som referens Kraftigt förhöjt skalvärde som referens

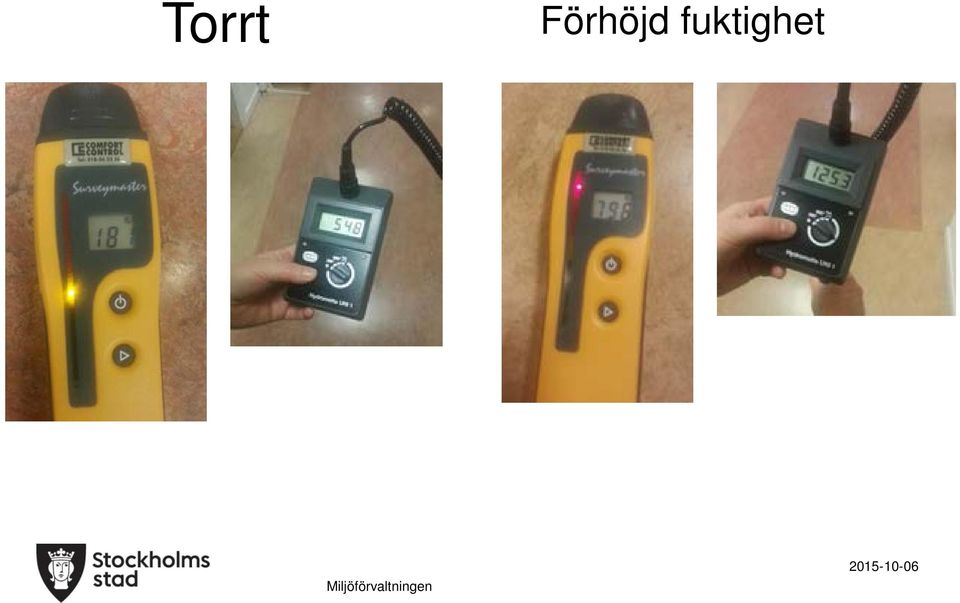

19 Torrt Förhöjd fuktighet

20

21

22 Enkel att göra lista: Inspektera Inhämta information från hyresgästen om var, när hur, på vilket sätt hon störs Gör enkla undersökningar utifrån vad klagomålet gäller Kontrollera om det luktar, titta observera Indikera fukt på ytor, fuktindikator, fuktkvotsmätare (Kontrollera alltid ventilationen! Rätt mängd uteluft rätt mängd om nödvändigt så mät luftflöden. Ha koll på undertryck) Krävs mer omfattande fuktmätningar, djupare utredningar förelägg om att anlita fuktsakkunnig

23 Krävs mer omfattande fuktmätningar, djupare utredningar förelägg om att anlita fuktsakkunnig Fackmannen inom fukt ska minst ha kompetens motsvarande Diplomerad fuktsakkunnig eller byggdoktor. Lista över byggdoktorer finns på och för Diplomerad fuktsakkunnig finns motsvarande lista på I fackmannens utlåtande ska intygas att denne har tagit del av föreläggandet i sin helhet. GLÖM ALDRIG! För att rätt åtgärd ska kunna utföras måste ORSAK och OMFATTNING klargöras

24 Smalhus tal Förra sekelskiftet Runt 1920 Tjockhus tal Per Albinradhus 1932 Punkthus 1940 talet

25 Punkthus 50-talet 60-talshus Miljonprogrammet 90-talet 80-talet Nutid

26

27

28 RISKONSTRUKTIONER, Grundläggning "Häftlimmad" linoleummatta 22 MM SPÅNSKIVA BETONGPLATTA talet PLATTA PÅ MARK MED UPPREGLAT GOLV UTELUFTSVENTILERAD KRYPGRUND mer 1970 talet sommarkondens Rörgrav

29 RISKONSTRUKTIONER, Grundläggning Platta på mark med överliggande termisk isolering av cellplast, (frigolit)

30 RISKONSTRUKTIONER, Grundläggning Flerbostadshus från 1800 talets slut till sent 1970 tal

31 Ingen fuktrisk om det görs rätt! Källa :

32 Stomme av tegel Liten risk för fuktskador i byggkonstruktionen, fasad etc. Kontrollera stuprör/hängränna Kontrollera Kungsbalkong

33 fyllnadsbjälklag Vid läckage invändigt vatten rinner oftast rakt ned, begränsad skada Skadeförekomst där det finns vatten

34 Risker där vatten finns, läckage - Lukta - Se efter tecken på fuktskador

35 + olika typer av fyllnadsbjälklag Runt 1920 Smalhus tal Tjockhus tal

36 Exempel från ett ärende Stomme av tegel Liten risk för fuktskador i byggkonstruktionen, fasad etc. Kontrollera stuprör/hängränna

37 - Inspektion av en lägenhet i Bromma finns någon avvikande lukt? kontrollera tecken på fuktskador Ingen avvikande lukt men en känsla av fuktig instängd luft Inga synliga skador (kontrollera ventilationen) fuktindikering runt wc mot tak och mot golv i området runt wc Fukt indikerades undersida badrum i tak samt i sovrums vägg

38 Ett exempel från ett ärende Prov togs ut för luktbedömning

39 Ställen som om möjligt bör kontrolleras RÖRSCHAKT

40 Ställen som om möjligt bör kontrolleras Värmesystemet Köket och särskilt under diskbänken

41 Avloppsgroda ingjuten i badrumsgolvet Golvbrunn WC Tvättställ Badrum med golvytskikt av plastmatta kan fuktindikeras RÖRSCHAKT

42 Avloppsluftning Vacumventil

43 Badrum med plastmatta

44 Badrum med klinkergolv

45 Textförslag vid förelägganden Installationen ska utföras av ett företag som är auktoriserat av: Säker Vatten Övriga branschregler: Byggkeramikrådet Svensk Våtrumskontroll En Säker Vatteninstallation är en installation som är utförd enligt gällande branschregler, av auktoriserade montörer och arbetsledare anställda på ett auktoriserat VVS-företag och där föreskrivna kontroller är genomförda och intyg överlämnat till beställaren. Branschreglerna infördes i september 2005 och är framtagna av VVS-branschen i samråd med leverantörer, försäkringsbolag och myndigheter. Arbetet har fått finansiellt stöd av SBUF, Sveriges Byggutvecklingsfond. Säker Vatteninstallation är ett initiativ från VVSbranschen för att minimera risken för vattenskador, legionella, brännskador och förgiftning orsakade av bristfälliga vatteninstallationer.
