1 Husgrunder Källare Hus med källare Hus med källare Principskiss Grundläggning Helgjuten, kantförstyvad betongplatta Längsgående grundplatta Yttergrundmur Murad Betonghålblock Lättbetongblock Lättklinkerblock Platsgjuten betong Betongelement 3 4 Källare Dränering Grundläggningsdjup Bärighet Undergrund Jordtryck på vägg Fuktpåverkan Nedkylning Markradon Källare Jordtryck Återfyllning trycker mot vägg vilojordtryck Överslagsmetoder ger dålig brottsäkerhet Armera murad källarvägg Stöd av källarvägg eller kontrefor Element av betong eller lättbetong lättare att dimensionera för jordtryck 5 6 1

2 Källare Fuktpåverkan Över markyta Fuktpåverkan som vägg Under markyta Markens fuktighet påverkar källarvägg Inomhusluft Diffusion Konvektion Fuktproblem källare Takavvattning Markplanering Regn och smältvatten Vattenånga Byggfukt Markfukt Kondens Luftläckage 7 8 Källare Skydd mot fukt Dränering Avrinning Dränerande skikt Kapillärbrytning Kapillärbrytande skikt Tätt skikt Värmeisolering Utvändigt eller invändigt Uttorkning Ventilerat skikt Källare, andel av alla undersökta byggnader Småhus, 46% Flerbostadshus, 64% Lokalbyggnader, 58% Källare med fuktskador, andel av byggnader med källare Småhus, 18% Flerbostadshus, 6% Lokalbyggnader, 7% 9 10 Problem Hus byggda före 1975 Ouppvärmda källare Isolering Mineralull mellan träreglar Fuktgenomslag puts Bristande dränering Uteluftsventilerad kall Inneluftsventilerad varm

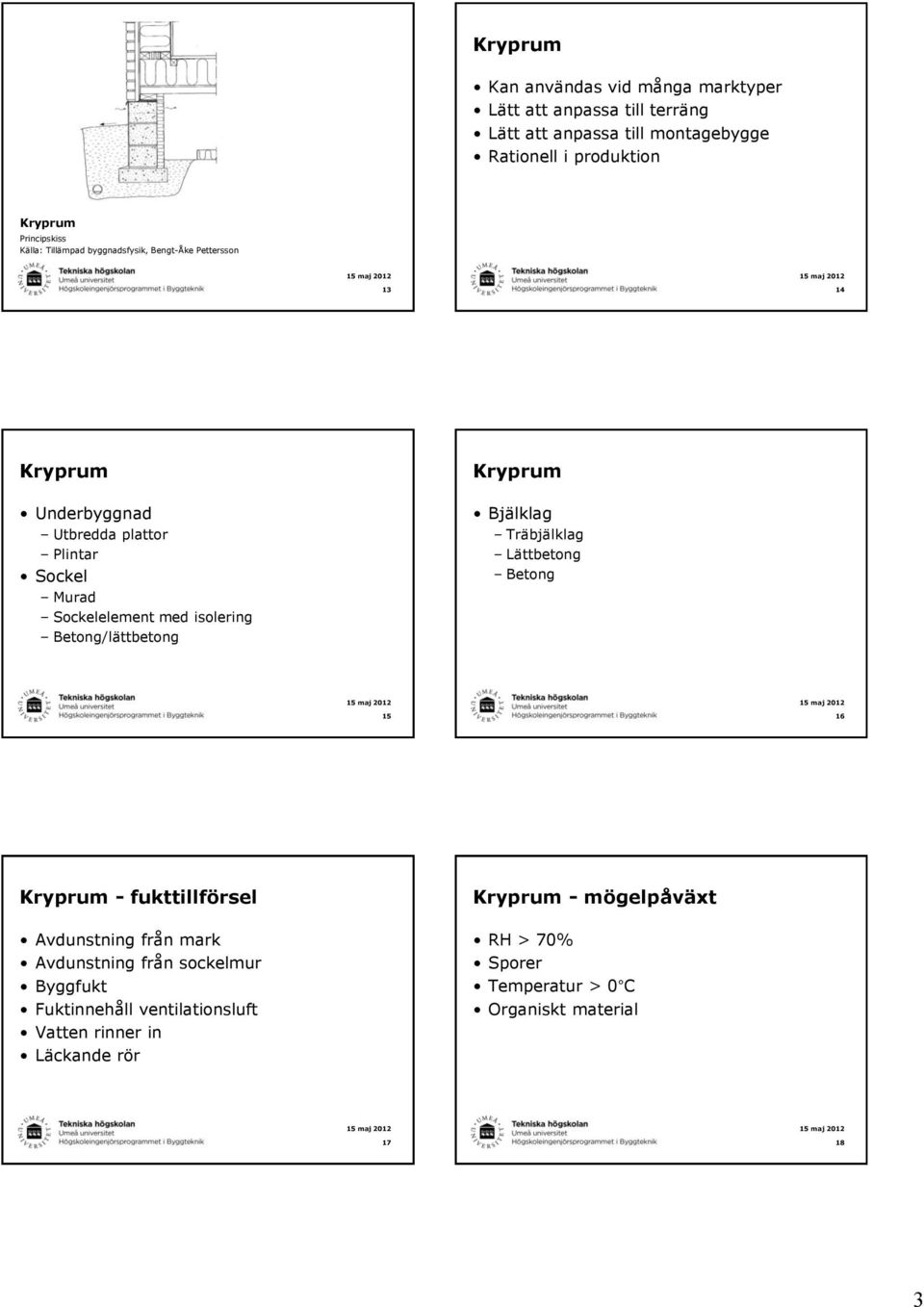

3 Kan användas vid många marktyper Lätt att anpassa till terräng Lätt att anpassa till montagebygge Rationell i produktion Principskiss Underbyggnad Utbredda plattor Plintar Sockel Murad Sockelelement med isolering Betong/lättbetong Bjälklag Träbjälklag Lättbetong Betong fukttillförsel Avdunstning från mark Avdunstning från sockelmur Byggfukt Fuktinnehåll ventilationsluft Vatten rinner in Läckande rör - mögelpåväxt RH > 70% Sporer Temperatur > 0 C Organiskt material

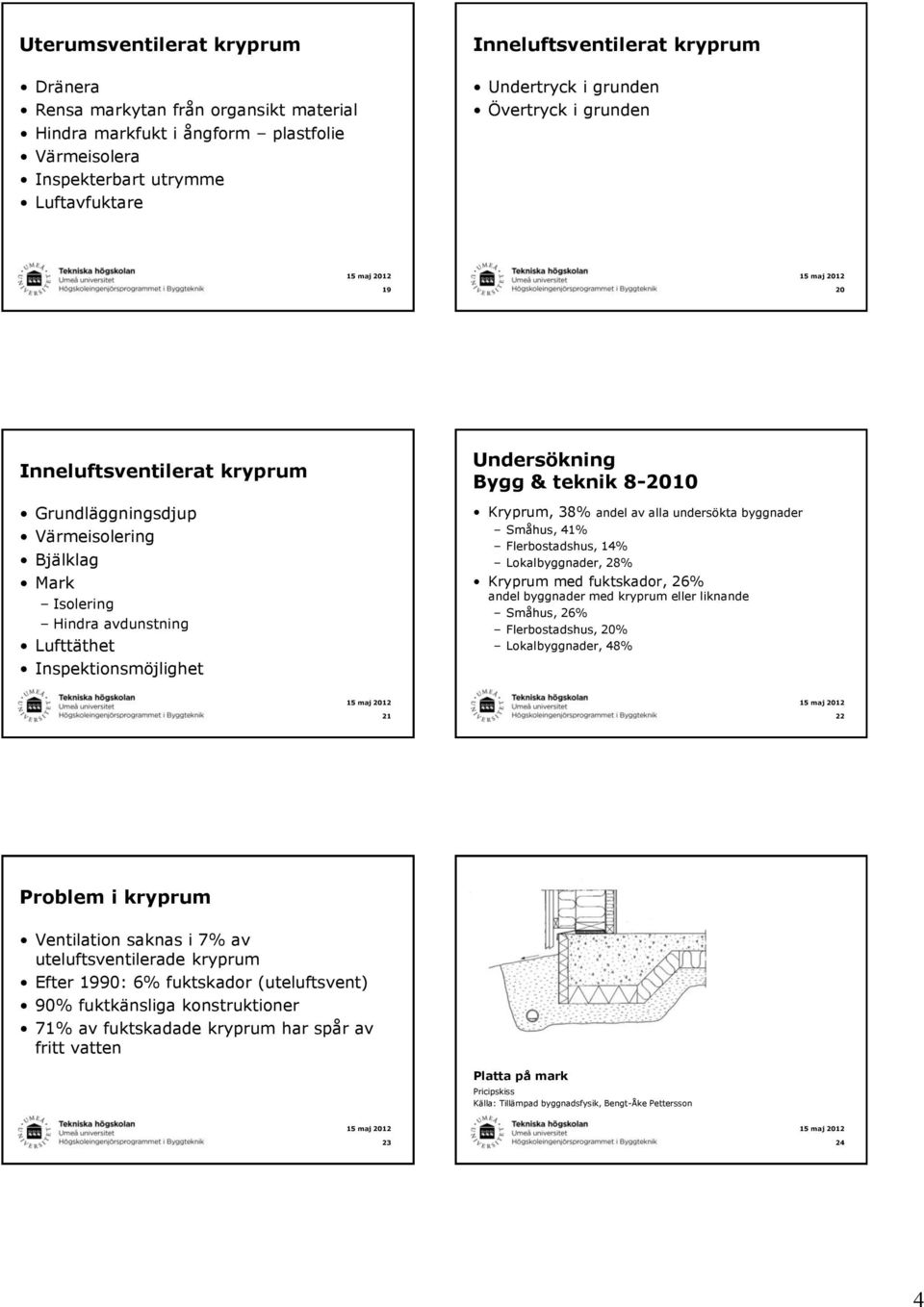

4 Uterumsventilerat kryprum Dränera Rensa markytan från organsikt material Hindra markfukt i ångform plastfolie Värmeisolera Inspekterbart utrymme Luftavfuktare Inneluftsventilerat kryprum Undertryck i grunden Övertryck i grunden Inneluftsventilerat kryprum Grundläggningsdjup Värmeisolering Bjälklag Mark Isolering Hindra avdunstning Lufttäthet Inspektionsmöjlighet, 38% andel av alla undersökta byggnader Småhus, 41% Flerbostadshus, 14% Lokalbyggnader, 28% med fuktskador, 26% andel byggnader med kryprum eller liknande Småhus, 26% Flerbostadshus, 20% Lokalbyggnader, 48% Problem i kryprum Ventilation saknas i 7% av uteluftsventilerade kryprum Efter 1990: 6% fuktskador (uteluftsvent) 90% fuktkänsliga konstruktioner 71% av fuktskadade kryprum har spår av fritt vatten Pricipskiss

5 Kantförstyvad platta Uttorkning av byggfukt Grundläggniningsdjup Sockelhöjd Radontätning Undvik läckage från installationer Pricipskiss Torka ut platta innan mattläggning Dränering tillräckligt djupt Kapillärbrytande material under plattan Ingen direktkontakt trä-betong Ångspärr mellan golvbeläggning och platta Luftspalt mellan golvbeläggning och platta Rengör platta Ångspärr mellan platta och syll, 31% andel av alla undersökta byggnader Småhus, 30% Flerbostadshus, 34% Lokalbyggnader, 35% med fuktskador, 7% av alla undersökta byggnader Småhus, 8% Flerbostadshus, 1% Lokalbyggnader, 3% med fuktskador, 7% av alla undersökta byggnader Småhus, 8% Flerbostadshus, 1% Lokalbyggnader, 3% med uppreglat golv och fuktskador, 75% av alla byggnader med platta på mark och fuktskador Småhus, 76% Flerbostadshus, 55% Lokalbyggnader, 48% Problem platta på mark Platta med uppreglat golv Inga fuktskador med byggår 86-05, inga byggnader med uppreglat golv

6 grunder i småhus Dränerings- och dagvattenledningarnas funktion Liten lutning eller bakfall Fel höjd på dräneringsledning Ingenslammade Marklutning intill huset Fel lutning Stuprör slutar intill grund grunder i småhus Igensatta rör och ledningar Avloppsbrunnar Hängrännor Stuprör Omdränering fel utförd Fel höjd Tvära böjar Felaktigt markmaterial runt ledning grunder i småhus Utvändig isolering utan fuktskyddande matta på källarvägg grunder i småhus - kryprum Uteluftsventilerad Slutar använda eldstaden, Kondens på kalla ytor Exempel på åtgärder Marklutnig Plastfolie på mark i kryprum Tillräckligt med ventilationsöppningar, 0,2 m 2 /100m 2 Isolera marken mm cellplast med plastfolie mellan Mekanisk frånluft Avfuktning grunder i småhus - kryprum Inneluftventilerat Otäthet Fukt i grunden Grundvattenströmning grunder i småhus - källare Dålig dränering Ingjutning av träreglar i betong ta bort Öka ventilation Invändigt isolerade källarväggar - fuktvandring Träreglar mot källarvägg med mineralull mellan Plastfolie som ångspärr Träpanel

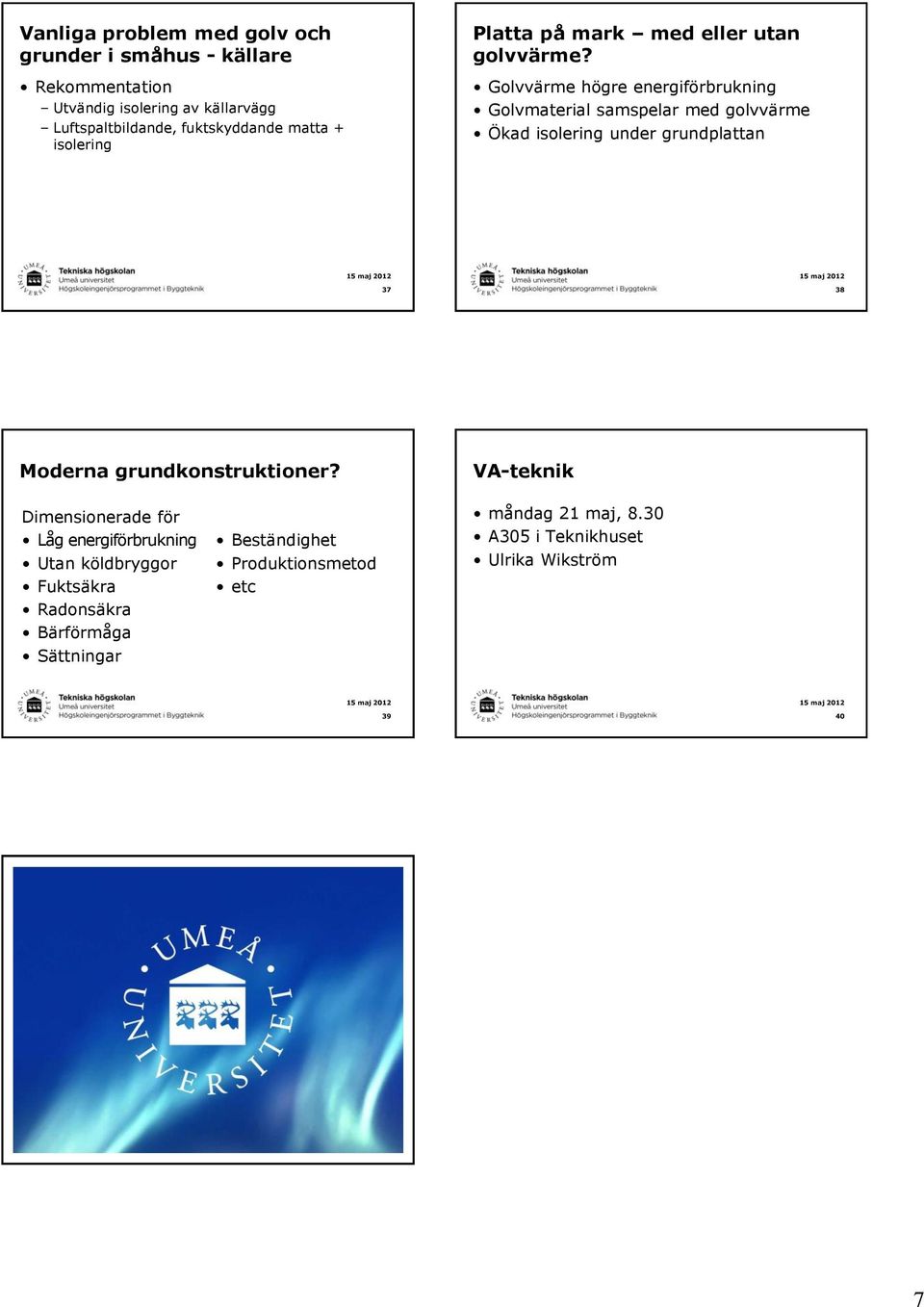

7 grunder i småhus - källare Rekommentation Utvändig isolering av källarvägg Luftspaltbildande, fuktskyddande matta + isolering med eller utan golvvärme? Golvvärme högre energiförbrukning Golvmaterial samspelar med golvvärme Ökad isolering under grundplattan Moderna grundkonstruktioner? VA-teknik Dimensionerade för Låg energiförbrukning Utan köldbryggor Fuktsäkra Radonsäkra Bärförmåga Sättningar Beständighet Produktionsmetod etc måndag 21 maj, 8.30 A305 i Teknikhuset Ulrika Wikström
